ASUS M4A79 Deluxe на чипсете AMD 790FX

⇣ Содержание

Довольно долгое время в ассортименте материнских плат для платформы AMD компании ASUS преобладали платы на чипсетах NVIDIA. Однако за считанные месяцы список продукции пополнился целым рядом весьма интересных моделей на чипсетах ATI/AMD. С чем связан такой поворот? Ответ достаточно прост: компания AMD перешла таки на 45-нм техпроцесс и представила новое поколение настольных процессоров Phemon II. Соответственно, актуальность платформы AMD возросла, и ее продукция стала востребованной не только в бюджетном, но и в middle-end-секторе. Этим и объясняется расширение ассортимента ASUS: компания стремится предложить покупателям наибольший выбор. Одним из вариантов является плата ASUS M4A79 Deluxe на чипсете AMD 790FX, которая поддерживает процессоры AM2+ и оперативную память стандарта DDR2.

Спецификация ASUS M4A79 Deluxe


ASUS M4A79 Deluxe
Процессор - AMD Phenom II/Phenom FX/Phenom X4/Phenom X3/Athlon X2/Sempron
- Поддержка 45нм процессоров
Чипсет - Северный мост AMD 790FX
- Южный мост AMD SB750
- Связь между мостами: A-Link 2
Системная память - Четыре 2409-контактных слота для DDR-II SDRAM DIMM
- Максимальный объем памяти 16 Гб
- Возможен двухканальный доступ к памяти
- Поддерживается память типа DDR2 533/667/800/1066
- Индикатор питания на плате
Графика - Четыре слота PCI Express x16
Возможности расширения - Два 32-битных PCI Bus Master-слота
- Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных)
- Два порта IEEE1394 (Firewire; 1 встроенный + 1 дополнительный)
- Встроенный звук High Definition Audio
- Сетевой контроллер Gigabit Ethernet
Возможности для разгона - Изменение частоты HTT от 200 до 600 МГц; изменение множителей CPU, CPU-NB и HT
- Изменение напряжения на процессоре, памяти, контроллере памяти, HT и чипсете (nb+sb)
- Технология ASUS AI Overclocking
- Утилита ASUS Turbo-V
Дисковая подсистема - Один канал UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 2 ATAPI-устройств & RAID 0, 1)
- Поддержка протокола SerialATA II (6 каналов - SB750, c поддержкой RAID 0,1,5, 0+1 и JBOD)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS - 8 MBit Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
- Технология ASUS EZ Flash 2
- Технология ASUS CrashFree BIOS 2
- Технология ASUS MyLogo 2
- Технология ASUS OC Profile
- Multi-languages BIOS
Разное - Один порт для FDD, один последовательный порт, порты для PS/2 мыши и клавиатуры
- Кнопки включения, перезагрузки
- IrDA
- STR (Suspend to RAM)
- SPDIF Out
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- 24-контактный разъем питания ATX (ATX-PW)
- Дополнительный 8-контактный разъем питания
Мониторинг - Отслеживание температуры процессора, системы, мониторинг напряжений, определение скорости вращения 3 вентиляторов
- Технология Q-Fan 2
- Технология ASUS AI Nap
Размер - ATX форм-фактор, 244x305 мм (9,63" x 12")

Коробка

Плата упакована в стандартную коробку с фирменным дизайном ASUS:


ASUS M4A79 Deluxe коробка
Комплектация
  • материнская плата;
  • DVD-диск с ПО и драйверами;
  • руководство пользователя на английском языке;
  • один ATA133-шлейф;
  • пять SerialATA-кабелей;
  • набор дополнительных коннекторов Q-Connector;
  • заглушка на заднюю панель корпуса;
  • планка с двумя портами USB 2.0 и одним портом FireWire;
  • два гибких моста CrossFire.

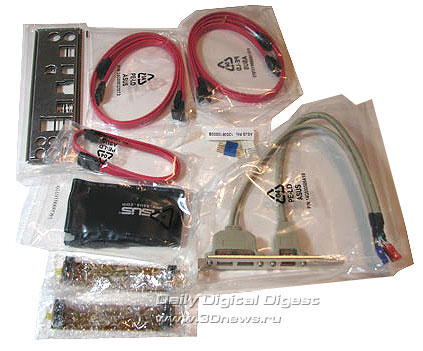

Комплектация платы содержит, в основном, стандартные компоненты, которых вполне достаточно для сборки системы.


ASUS M4A79 Deluxe комплектация 2

Единственное, что нам не понравилось - отсутствие хотя бы одного переходника питания для SerialATA-устройств.

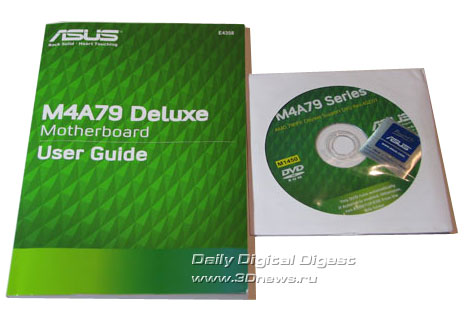

ASUS M4A79 Deluxe комплектация 1

Отдельно отметим наличие двух гибких мостиков для соединения видеокарт в массив CrossFire.

Плата ASUS M4A79 Deluxe

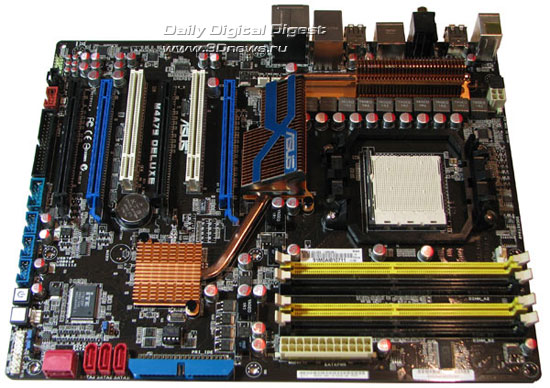

Дизайн PCB оказался довольно удачным и не содержит наиболее распространенных проблем, связанных с блокировкой слотов DIMM или неудобным расположением разъемов питания.


ASUS M4A79 Deluxe плата

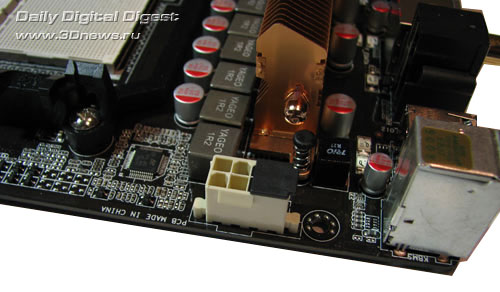

Кстати, инженеры ASUS ограничились только двумя разъемами: основным (24-контактный) на нижнем краю платы, и дополнительным (8-контактный; сохранена обратная совместимость с БП с 4-контактным кабелем) - на правом краю платы.


ASUS M4A79 Deluxe доп. разъем питания

Мы обращаем на это внимание, потому что плата предназначена для установки четырех довольно мощных видеокарт, что требует значительного усиления силовой части. В этом случае некоторые производители устанавливают дополнительный 4-контактный разъем питания типа Molex, но в ASUS от него отказались. Впрочем, профессионалам виднее, и плата наверняка успешно прошла все необходимые тесты на стабильность в заводских условиях.

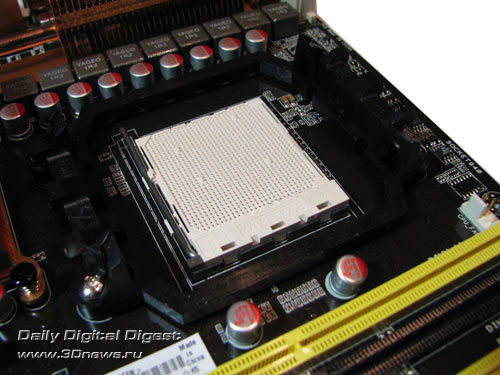

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для подключения процессорного кулера.


ASUS M4A79 Deluxe сокет

Кроме него, на плате установлено еще три 3-контактных разъема: CHA_FAN1 - в левом нижнем углу, CHA_FAN2 и PWR_FAN - около "северного моста". Впрочем, ни один из этих разъемов не используется, поскольку на плате установлена полностью пассивная система охлаждения, которая включает радиаторы на "северном" и "южном мостах", а также радиатор на преобразователе питания.

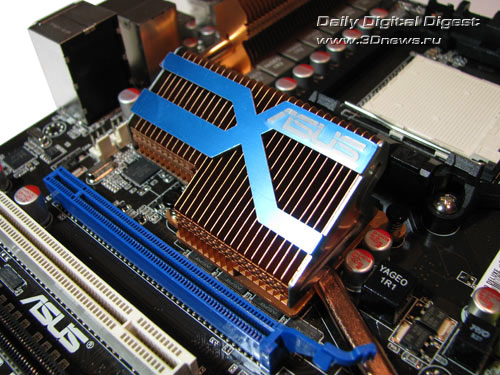

ASUS M4A79 Deluxe северный мост

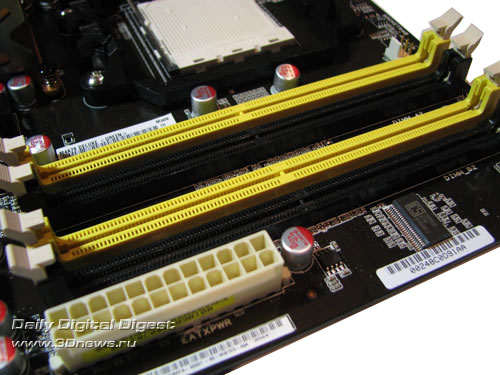

Все радиаторы соединены между собой при помощи тепловой трубки. Далее - на плате установлено четыре слота DIMM, а максимальный поддерживаемый объем памяти равен 16 Гб. Тут же отметим, что частота DDR2-1066 поддерживается только процессорами AM2+, причем количество модулей должно быть не больше двух.


ASUS M4A79 Deluxe слоты DIMM

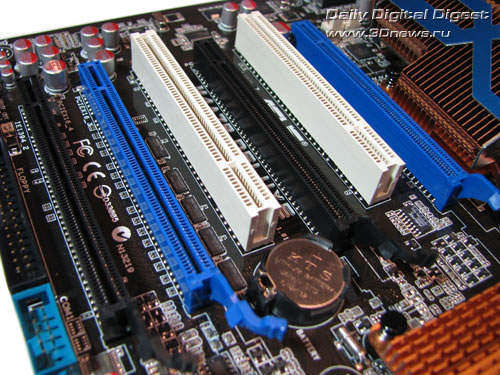

Что касается возможностей расширения, то на плате установлено четыре слота PCI Express х16, а также два слота PCI.


ASUS M4A79 Deluxe слоты расширения

Отметим, что распределение линий PCI Express между слотами возможно по следующим схемам: 16+1+16+1, 16+8+8+1, 8+8+8+8. Также нужно иметь в виду, что по 16 линий шины PCI Express могут выделяться только на слоты синего цвета, поэтому для корректной установки видеокарт необходимо просмотреть руководство пользователя.

Возможности расширения

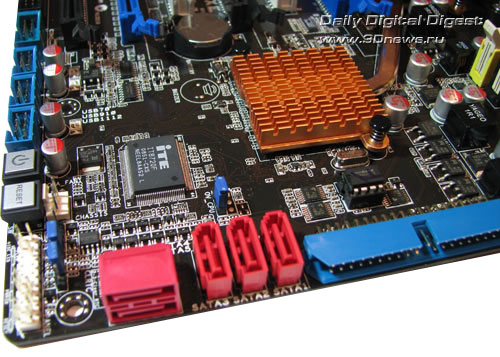

Плата ASUS M4A79 Deluxe, благодаря "южному мосту" SB750, поддерживает шесть каналов SerialATA-II. Пять соответствующих разъемов расположены около "южного моста", а шестой выведен на заднюю панель платы.


ASUS M4A79 Deluxe угол

Кроме того, плата поддерживает один канал ParallelATA, что в итоге позволяет подключить к плате в общей сложности восемь жестких дисков (6 SATA + 2 PATA).

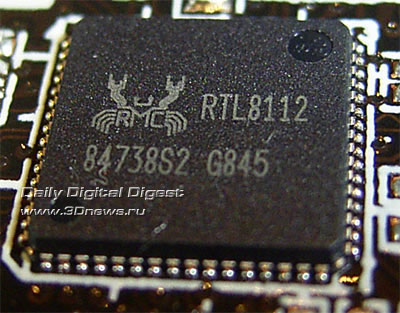

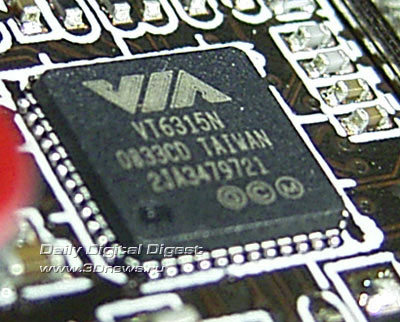

На плате установлен гигабитный сетевой контроллер RTL 8112, а также контроллер последовательной шины FireWire - VT6315N, производства компании VIA. Причем один порт IEEE1394 расположен на задней панели, а другой подключается при помощи планки (есть в комплекте).


ASUS M4A79 Deluxe сеть
ASUS M4A79 Deluxe FireWire

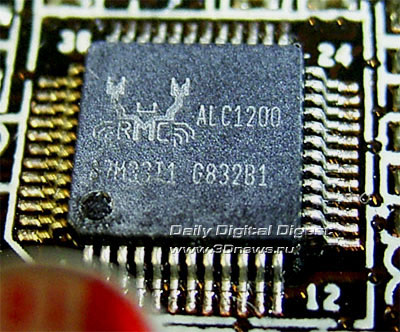

Плата поддерживает 12 портов последовательной шины USB 2.0, шесть из которых расположены на задней панели, а еще шесть подключаются при помощи планок (в комплекте одна планка с двумя портами). И последнее, на чем мы остановимся - это встроенный звук High Definition Audio. В качестве кодека используется чип ALC1200, который поддерживает выход на восемь каналов.


ASUS M4A79 Deluxe звук

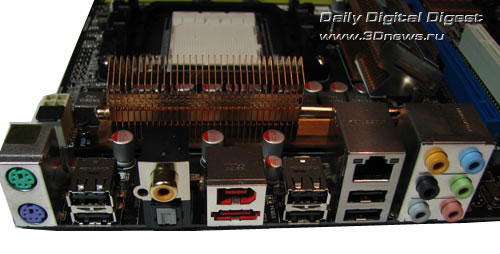

Задняя панель платы имеет следующий вид:


ASUS M4A79 Deluxe задняя панель

Вы можете заметить полное отсутствие LPT- и COM-портов (один COM-порт реализован через планку; нет в комплекте). На их месте расположены оптический и коаксиальный выход SP-DIF, а также пара портов USB 2.0, один порт SATA II и один порт FireWire.

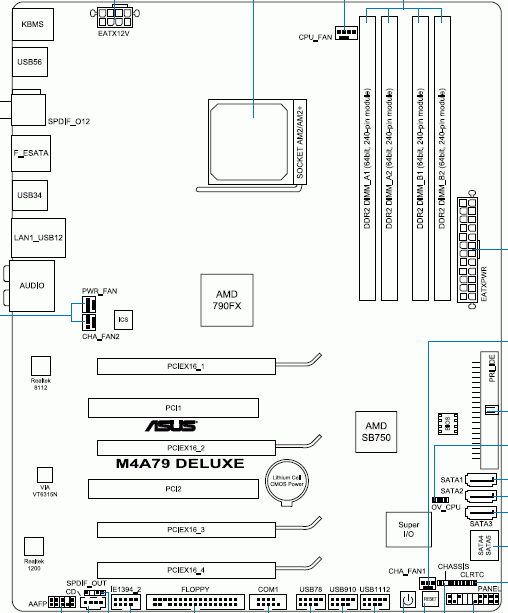

Традиционная схема платы:


ASUS M4A79 Deluxe задняя панель

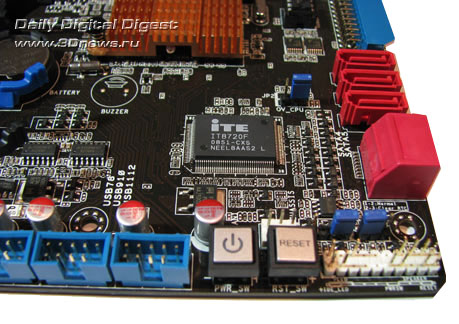

На плате присутствуют две перемычки: CLRTC (в левом нижнем углу) - для сброса настроек CMOS, OV_CPU (там же) - для расширения диапазона установки Vcore с 1,7 В до 1,9 В. Отметим, что в левом нижнем углу на плате установлены кнопки запуска и перезагрузки системы:

ASUS M4A79 Deluxe кнопки
Все кнопки имеют подсветку. Теперь поговорим о настройках BIOS.

BIOS

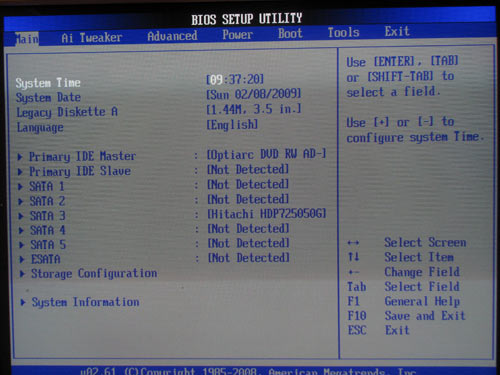

BIOS платы ASUS M4A79 Deluxe основан на версии AMI BIOS.

ASUS M4A79 Deluxe BIOS

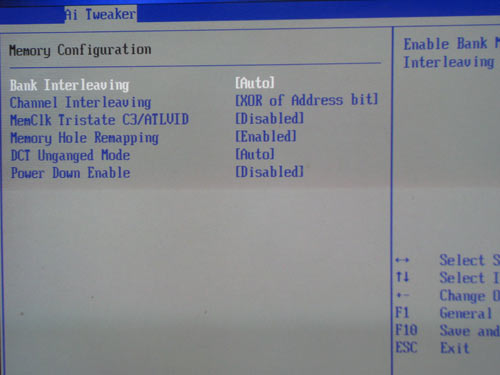

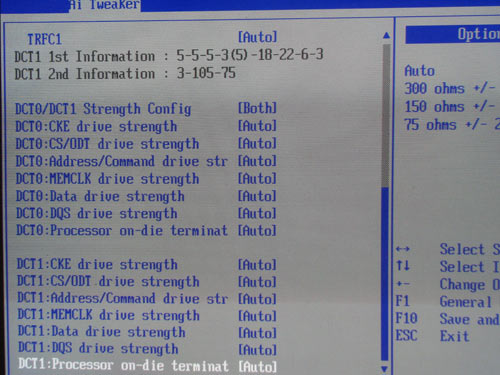

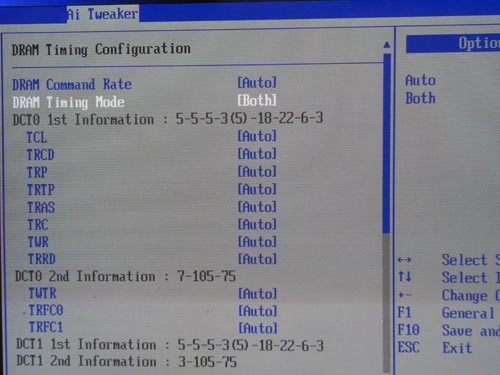

Расширенный набор настроек памяти находится в разделе "AI Tweaker/Memory Configuration":


ASUS M4A79 Deluxe настройки памяти 2
ASUS M4A79 Deluxe настройки памяти 3
ASUS M4A79 Deluxe настройки памяти 4

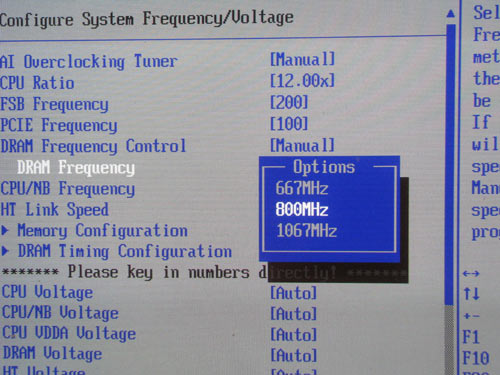

Параметры, отвечающие за выбор частоты памяти и выбор 1T/2T, находятся там же:


ASUS M4A79 Deluxe частота памяти
ASUS M4A79 Deluxe 1T

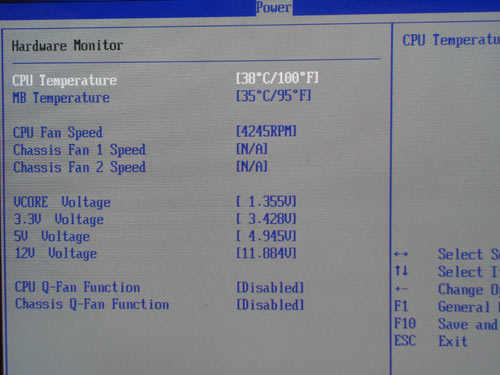

Теперь рассмотрим раздел, посвященный системному мониторингу.


ASUS M4A79 Deluxe системный мониторинг

Плата отслеживает текущую температуру процессора и системы, напряжения, а также скорости трех вентиляторов. Кроме того, пользователь может управляет скоростью процессорного и системного кулера с помощью функции Q-Fan 2.

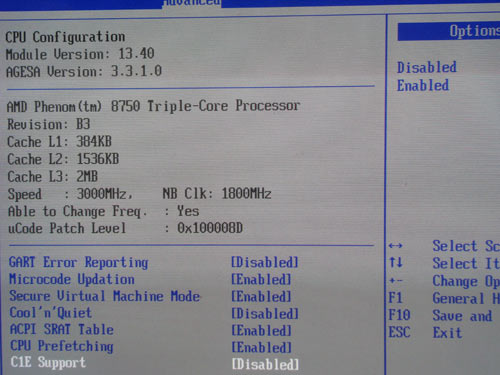

Необходимо отметить то, что пользователь получает доступ ко всем технологиям, которые поддерживаются современными процессорами AMD:


ASUS M4A79 Deluxe CPU

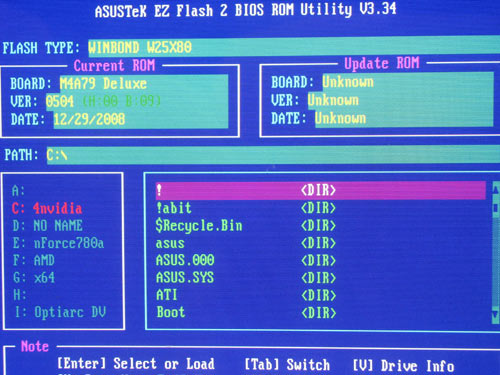

Одним из способов обновления прошивки BIOS является утилита EZ Flash 2, которая встроена в BIOS.


ASUS M4A79 Deluxe EZ Flash 2

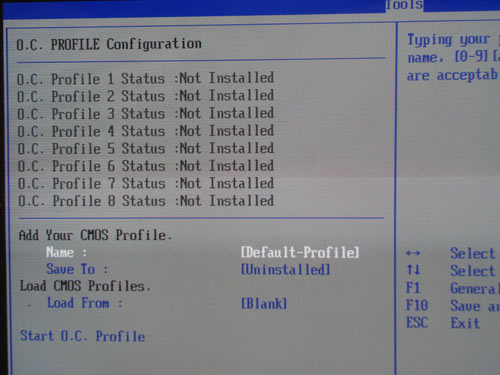

Также упомянем технологию OC Profile, которая позволяет сохранять все настройки BIOS в памяти и при необходимости загружать их.


ASUS M4A79 Deluxe OC Profile

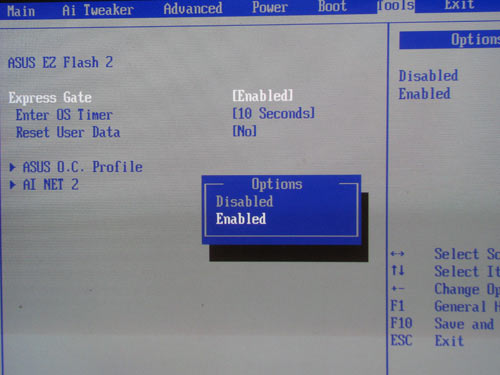

Еще отметим поддержку технологии Express Gate Lite, которая является неоспоримым достоинством любой современной материнской платы ASUS.


ASUS M4A79 Deluxe Express Gate Lite

Мы уже говорили, что Express Gate является Linux-средой, в которой пользователь может работать до загрузки основной операционной системы. Для реализации данной функции инженеры ASUS устанавливают дополнительный модуль, стоимость которого неприемлема для бюджетных плат и плат средней ценовой категории. Соответственно, в ASUS изменили политику, и записывают программную часть на диск. И при необходимости пользователь может установить Express Gate Lite на один из доступных жестких дисков.

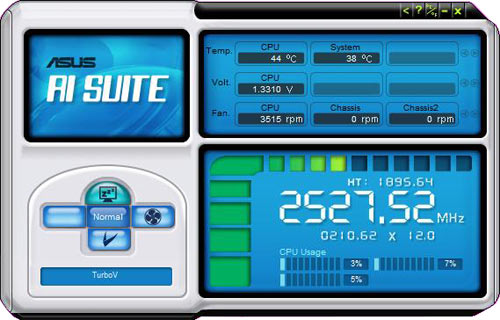

Кстати, оболочка инсталляционного диска снимает с пользователя задачу установки Express Gate Lite и может активировать ее вместе с установкой драйверов для чипсета. Также можно установить утилиту мониторинга PC Probe II, многофункциональную утилиту AI Suite,


ASUS M4A79 Deluxe AI Suite

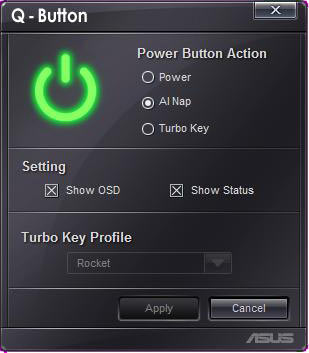

утилиту разгона Turbo-V и небольшую программку Q-Button. Об оверклокинге мы поговорим чуть позже, а сейчас посмотрим на Q-Button


ASUS M4A79 Deluxe Q-Button

С ее помощью можно переназначить функцию кнопки "Power", которая установлена на плате. Одним из вариантов является перевод системы в режим энергосбережения AI Nap; другой - полностью противоположный: разгон системы с помощью одного из профилей Turbo-V.

Разгон и стабильность

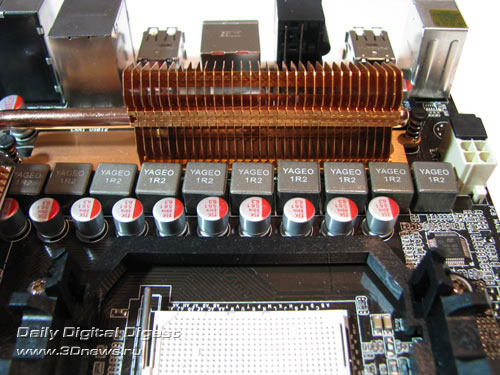

Теперь посмотрим на преобразователь питания. Он имеет 8-фазную схему, в которой установлены четыре конденсатора емкостью 270 мкФ и 11 конденсаторов емкостью 560 мкФ. Также отметим, что питание встроенного контроллера памяти осуществляется по двухфазной схеме.


ASUS M4A79 Deluxe PWM

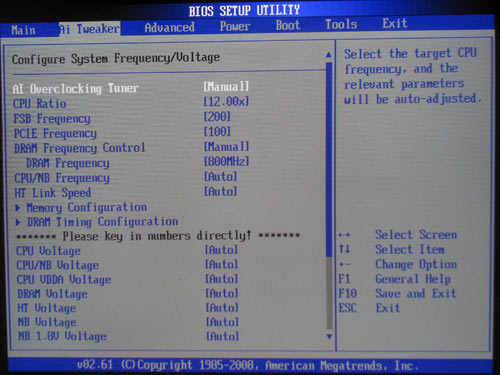

Теперь переходим к рассмотрению функций разгона:


ASUS M4A79 Deluxe функции разгона 1

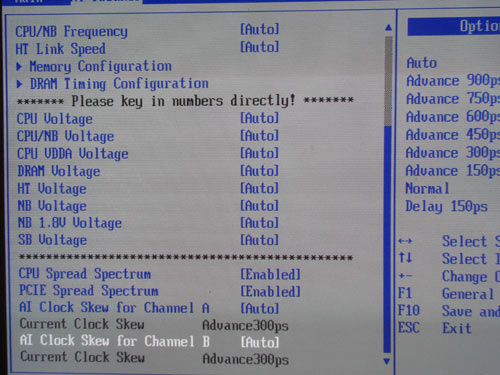

ASUS M4A79 Deluxe функции разгона 2

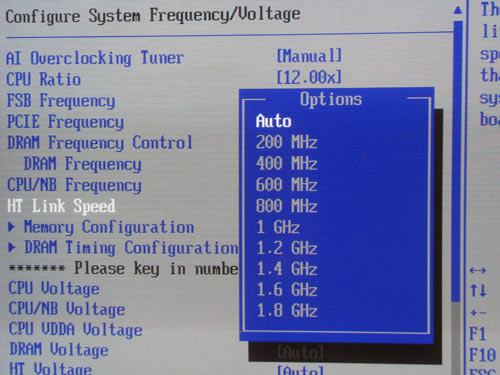

Во-первых, плата ASUS M4A79 Deluxe позволяет изменять частоту HTT в диапазоне от 200 МГц до 600 МГц с шагом 1 МГц. Во-вторых, пользователь может поменять множитель шины HyperTransport:


ASUS M4A79 Deluxe множитель HT

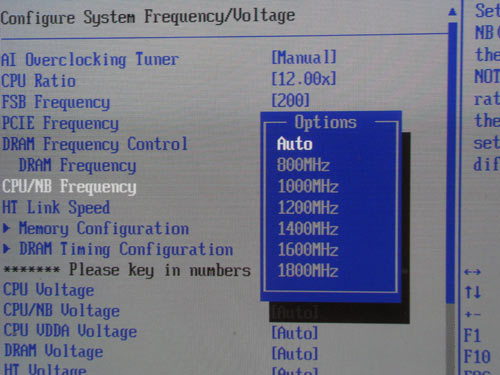

В-третьих, можно изменить множитель контроллера памяти:


ASUS M4A79 Deluxe множитель NB

Перечислим остальные функции разгона:

Плата ASUS M4A79 Deluxe
Изменение множителя CPU +
Изменение множителя HT +
Изменение множителя CPU-NB +
Изменение HTT от 200 МГц до 600 МГц (1 МГц)
Изменение Vcore от 0,8 В до 1,7 В; +0,2В; (0,0125 В);
Изменение Vmem от 1,8 В до 2,5 В (0,02 В)
Изменение Vcpu-nb от 0,8 В до 1,55 В; +0,1В; (0,0125 В);
Изменение Vdda от 2,5 В до 2,8 В (0,1 В)
Изменение Vht от 1,2 В до 1,5 В (0,02 В)
Изменение Vdd от 1,1 В до 1,4 В (0,02 В)
Изменение Vnb18 1,8 В; 2,0 В
Изменение Vsb 1,2 В; 1,35 В
Изменение PCI-E от 100 МГц до 150 МГц (1 МГц)

Мы достигли максимально стабильной частоты HTT, равной 266 МГц:


ASUS M4A79 Deluxe разгон

Достаточно ли этого результата для реализации потенциала новых процессоров Phenom II? Наши первые тесты показывают, что нет. В частности, частотный потенциал ядра Deneb находится в районе 3,6-3,8 ГГц. А наиболее дешевый процессор Phenom II X3 710 имеет заблокированный множитель = 13. Соответственно, для достижения частоты 3,6 ГГц, система должна работать на частоте HTT = 277 МГц. Впрочем, текущая прошивка платы M4A79 Deluxe относительно ранняя, и вполне возможно, что программисты ASUS найдут "дополнительные 10-15 МГц" в следующих версиях.

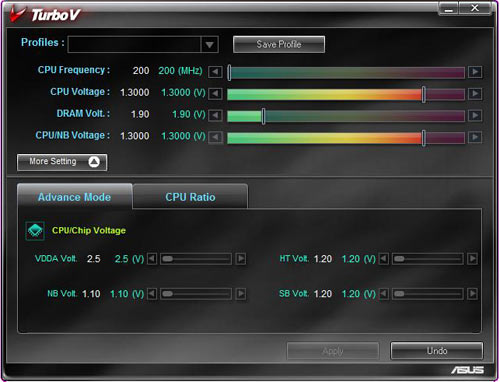

Также разгонять систему можно с помощью утилиты Turbo-V:


ASUS M4A79 Deluxe TurboV
И хотя опытные оверклокеры предпочтут разгон из BIOS, определенная польза от этой утилиты есть: она предоставляет информацию о штатных напряжениях шины HT, контроллера памяти и мостов чипсета.

Производительность

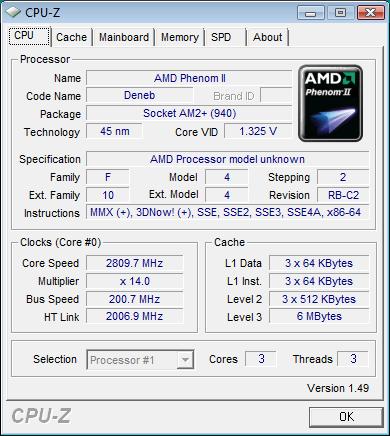

Отметим, что плата ASUS M4A79 Deluxe устанавливает штатную частоту HTT с небольшим завышением:


ASUS M4A79 Deluxe  штатная частота

Во время тестирования производительности мы сравнили плату ASUS M4A79 Deluxe с платами ASUS M3N-HT Deluxe на чипсете nForce 780a SLI и платой Jetway HA03 Ultra на чипсете AMD 790X.

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор AMD Phenom X3 8750 (2,4 ГГц; ядро Toliman)
Кулер Gigabyte 3D Cooler GP Edition
Видеокарта ASUS 8800 GT (GeForce 8800 GT; PCI Express x16)
Версия драйвера: 180.48 WHQL
Звуковая карта -
HDD Samsung HD160JJ
Память 2x1024 Мб GoodRAM DDR2 GP1066D264L5/2GDC
Блок питания FSP 550 Вт
OS MS Vista

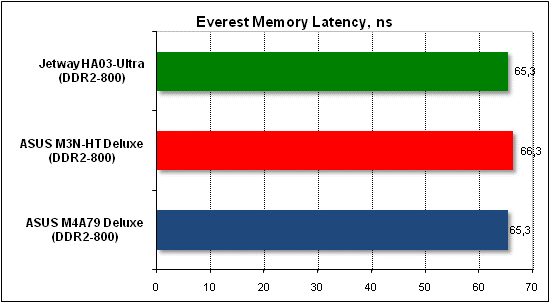

Вначале посмотрим на результаты синтетических тестов

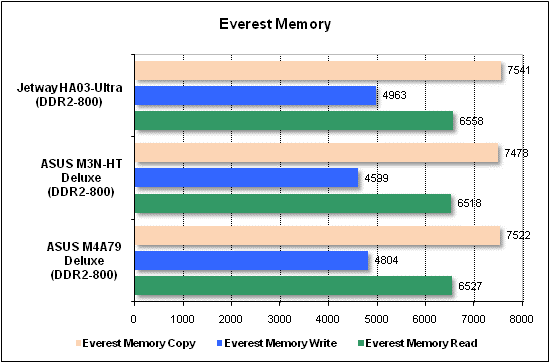

Тест производительности Everest
Тест производительности Everest

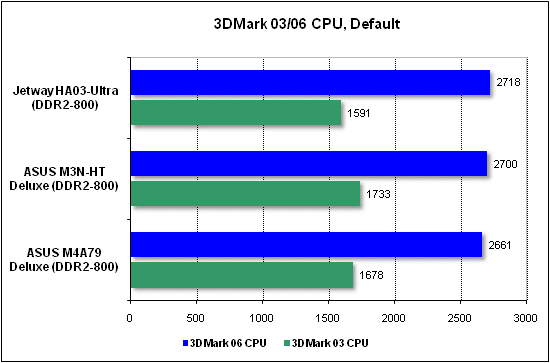

Тест производительности 3DMark

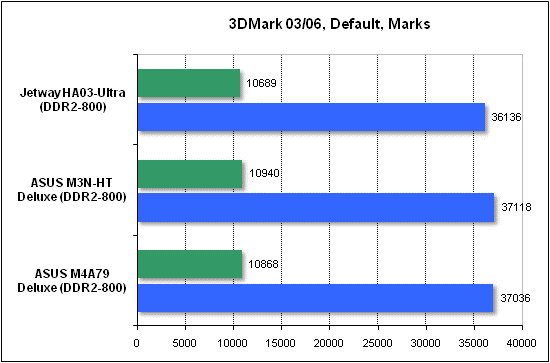

Тест производительности процессора 3DMark

Теперь - тесты игровых программ

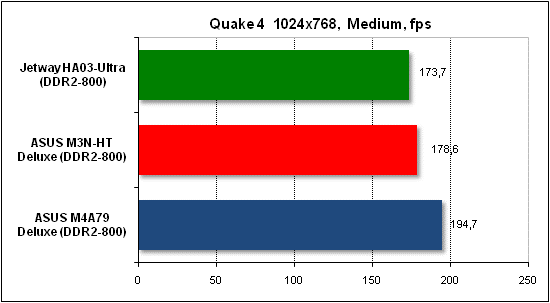

Тест производительности Quake 4

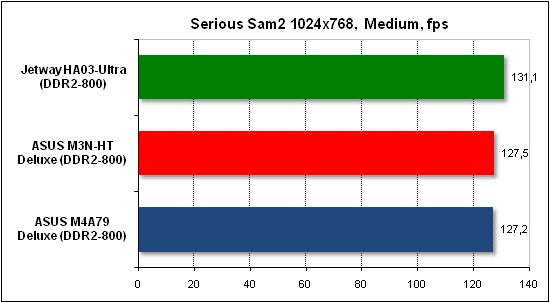

Тест производительности Serious Sam 2

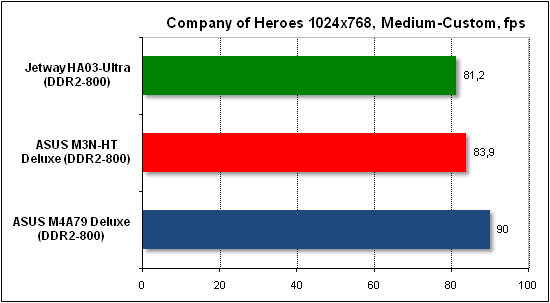

Тест производительности Company of Heroes

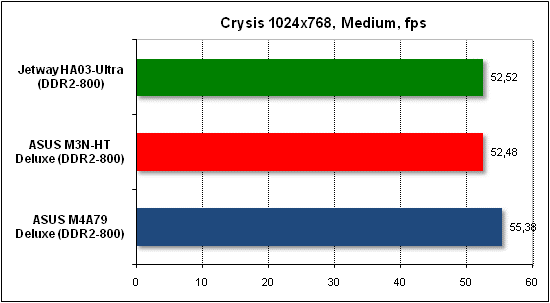

Тест производительности Crysis

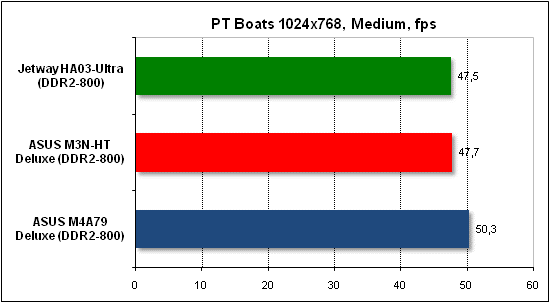

Тест производительности PTB

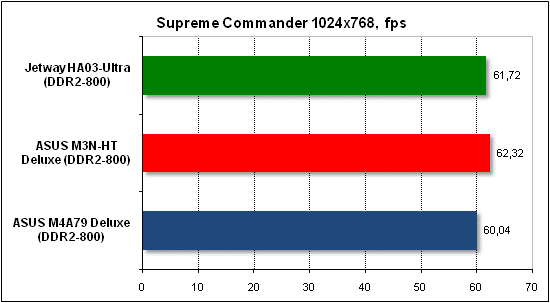

Тест производительности Supreme Commander

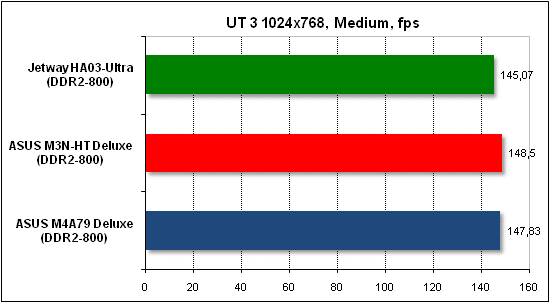

Тест производительности Unreal Tournament 3

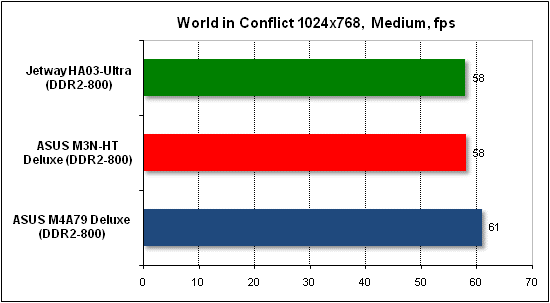

Тест производительности World in Conflict

Тесты прикладного ПО

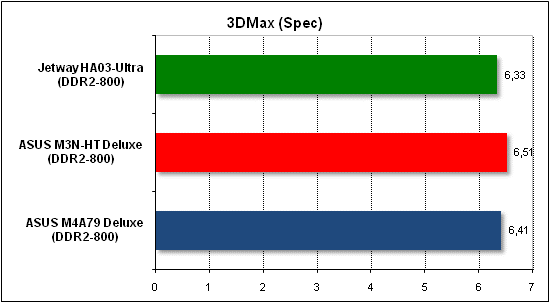

Тест производительности 3D Max

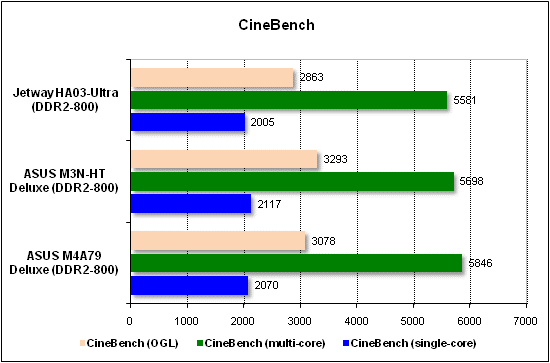

Тест производительности CineBench

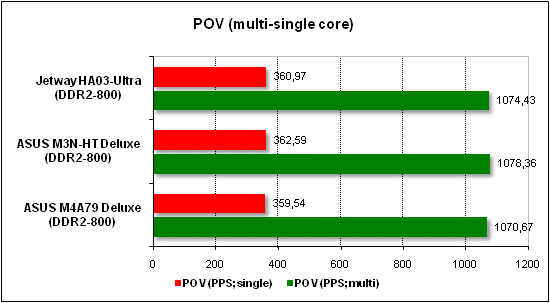

Тест производительности POV

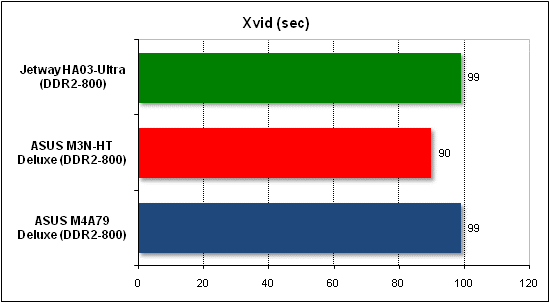

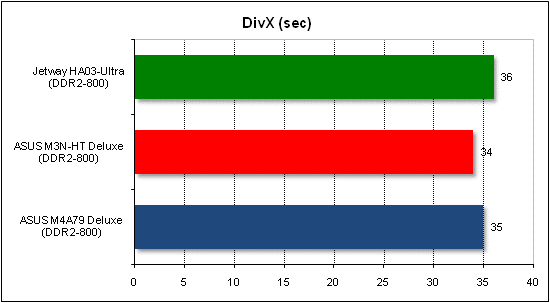

Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.
Тест производительности DivX
Тест производительности Xvid

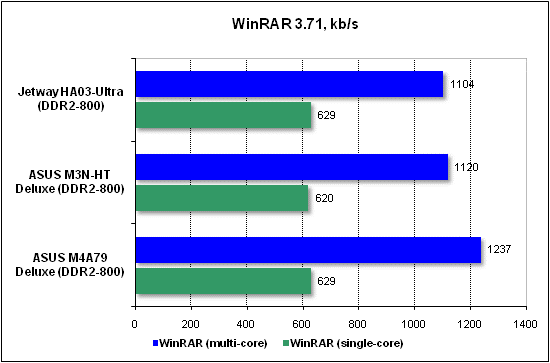

Сжатие данных (WinRAR) измерялось в кб/с, т.е. больше - это лучше.
Тест производительности WinRAR

Выводы

Судя по базовым возможностям расширения, материнская плата ASUS M4A79 Deluxe должна быть относительно недорогой (особенно по сравнению с Foxconn A79A-S). При этом, ее главные достоинства - это наличие четырех слотов PCI Express x16, наличие довольно мощных функций разгона и поддержка большого количества фирменных технологий ASUS. Поэтому мы можем предположить, что на волне популярности новых 45-нм процессоров AMD Phenom II эта плата завоюет симпатии большого количества пользователей.

Заключение

Плюсы:
  • отличная стабильность и производительность;
  • четыре слота PCI Express x16;
  • поддержка технологии CrossFire/CrossFireX;
  • поддержка SerialATA II (шесть каналов; RAID);
  • поддержка ParallelATA (один канал);
  • сетевой гигабитный контроллер и 8-канальный звук High Definition Audio;
  • поддержка интерфейса USB 2.0 (12 портов) и FireWire (два порта);
  • набор фирменных технологий ASUS (PC Probe II, OC Profile, CrashFree BIOS 2, MyLogo 2, Q-FAN 2 и проч.);
  • дополнительный набор технологий AI Proactive (AI Overclocking, AI Net 2 и проч.);
  • пассивная система охлаждения платы;
  • технология ASUS Express Gate Lite.
Минусы:
  • не обнаружено.
Особенности платы:
  • кнопки Power, Reset.
