Asus P5GDC-V Deluxe на чипсете Intel 915G

Компания Intel продолжает наращивать усилия по популяризации платформы Intel LGA775. В частности, в ближайшее время в розничной продаже появятся процессоры Celeron-D под новый сокет. Соответственно появится необходимость в многофункциональных платах для систем начального и среднего уровня. И одной из таких плат является Asus P5GDC-V Deluxe на чипсете Intel 915G. Сразу отметим гибкие возможности платы по конфигурации памяти - она поддерживает как память DDR-II, так и DDR-I. Без сомнения это значительно упростит подбор памяти при сборке системы. Кроме того, в выигрыше окажутся те пользователи, которые уже имеют модули DDR-I и не планируют менять их на DDR-II.

Помимо встроенного графического ядра Intel GMA 900, плата имеет слот PCI Express x16, что позволяет установить мощную видеокарту. Остальные возможности расширения также предоставляют пользователям значительную гибкость при сборке компьютера. В частности кроме одного канала ParallelATA, на плате установлен дополнительный двухканальный IDERAID контроллер. Это позволит использовать уже имеющиеся у пользователя ParallelATA диски (итого - 6 дисков). Также наличие на плате южного моста ICH6 позволяет пользователю подключить до 4 SerialATA устройств, а также наслаждаться качественным 8 канальным звуком. Помимо этого, плата поддерживает последовательные шины USB2.0 и Firewire и имеет на борту гигабитный сетевой контроллер.

Домашним пользователям плата Asus P5GDC-V Deluxe также может быть интересна. Во-первых появляется реальная возможность отложить покупку PCI Express видеокарты до более удобного случая, и временно посидеть на встроенном видеоядре (которое по производительности не уступает low-end видеокартам ATI и nVidia). Кроме того, плата отличается мощными функциям по разгону процессора и памяти, что в свою очередь заинтересует оверклокеров.

Иными словами, сегодня мы протестируем универсальную плату, которая подойдет на все случаи жизни. Также отметим вполне разумную цену, которая приблизительно равна 200$. Напомню, что подавляющее большинство LGA775 материнских плат имеют цену от 130-150$. Этот факт позволяет рассматривать встроенное видеоядро, как "условно бесплатную" дополнительную функцию:)).

Спецификация Asus P5GDC-V Deluxe

Коробка

Для упаковки платы использован точно такой дизайн, как и для остальных плат серии "AI":

Комплектация

• Материнская плата;
• CD диск с ПО и драйверами;
• CD диск с дополнительным ПО (пакет программ InterVideo) + описание;
• Два ATA-133 шлейфа, один ATA-33 шлейф, FDD шлейф;
• Четыре SerialATA кабеля + два переходника питания (четыре разъема);
• Руководство пользователя на английском языке + краткая инструкция по установке;
• Брекет с дополнительным портом Firewire;
• Брекет с 2 дополнительными портами USB2.0 + GAME порт;
• Брекет с COM-портом;
• Заглушка на заднюю панель корпуса;
• Наклейка с схемой-расположением перемычек + наклейка с логотипом Asus.

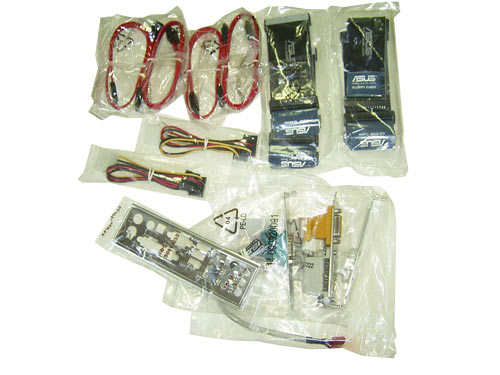

Комплектация P5GDC-V Deluxe полная: в коробке лежат 4 кабеля SerialATA, два соответствующих переходника питания (4 разъема), брекет с портом Firewire, брекет с двумя портами USB2.0 и GAME-портом, а также один брекет с COM портом.

В результате пользователю придется докупить всего лишь один брекет с двумя портами USB2.0 (если на корпусе нет дополнительных портов USB2.0).

Остальная комплектация - практически стандартная: два ATA-133 шлейфа, один ATA-33 шлейф и шлейф для дисковода (все шлейфы - фирменные), руководство пользователя и краткое руководство, компакт-диск с драйверами, а также наклейки с логотипом Asus, и схемой-расположением перемычек.

Отдельно отметим очень подробное руководство пользователя, в котором описаны все этапы сборки и настройки системы, параметры биоса, и процедуры установки драйверов и прошивки биоса.

Из нестандартных компонентов выделим дополнительное ПО: InterVideo WinDVD Suite.

Итоговый вывод: за комплектацию можно поставить оценку "5".

Плата Asus P5GDC-V Deluxe

К дизайну платы претензий нет: защелки слотов DIMM расположены далеко от слота PCI Express x16. А основной и дополнительный разъемы питания установлены по краям платы.

Отметим удобное расположение IDE разъемов, как встроенного, так и дополнительного контроллера.

На плате установлено четыре разъема для подключения вентиляторов: 4х пиновый разъем питания для процессорного кулера (CPU_FAN1) - около процессорного сокета, 3х пиновый PWR_FAN1 - около северного моста, 3х пиновый CHA_FAN2 - около слота PCI Express x16 и 3х пиновый разъем CHA_FAN1 - в левом нижнем углу платы.

Стоит отметить, что разъемы CPU_FAN1 и CHA_FAN1 имеет поддержку функции Q-Fan, которая позволяет регулировать скорость вращения в зависимости от температуры.

Далее - для охлаждения чипсета использован пассивный радиатор, который нагревается весьма сильно. Поэтому при разгоне с повышением напряжения на северном мосте, дополнительное охлаждение крайне желательно. Также отметим, что чипсет имеет встроенное графическое ядро, которое только увеличивает уровень тепловыделения.

Под северным мостом установлено два 240пиновых слота DIMM для модулей памяти DDR2, и четыре 184пиновых слота для модулей памяти DDR1. Одновременно использовать два типа памяти нельзя: либо только DDR2, либо DDR1.

Максимальный объем памяти равен 2Гбайт для памяти DDR2, и 4Гбайт для памяти DDR1. Слоты разбиты на две группы, каждая из которых соответствует одному каналу контроллера памяти. Для облегчения труда сборщика слоты окрашены в разные цвета.

Как только на плату подается напряжение - загорается большой зеленый светодиод, установленный около слотов PCI Express x1.

На плате Asus P5GDC-V установлен один слот PCI Express x16 с защелкой, который предназначен для видеокарт.

Кроме него установлено два слота PCI Express x1 и три "обычных" PCI слотов.

Возможности расширения

На плате Asus P5GDC-V Deluxe установлен южный мост ICH6R, с радиатором. В результате плата поддерживает 4 порта SerialATA, и позволяет объединить диски в RAID массивы уровня 0, 1 или MatrixRAID.

Далее - на плате установлен, довольно дешевый (а потому весьма популярный), двухканальный ParallelATARAID контроллер ITE8212F, к которому можно подключить 4 диска, и объединить их в RAID массивы уровня RAID0, RAID1,RAID0+1 и JBOD.

В результате к двум ParallelATA жестким дискам встроенного контроллера можно добавить еще 4 ParallelATA и 4 SerialATA диска. Итого к плате Asus P5GDC-V Deluxe можно подключить 10 жестких дисков.

Плате Asus P5GDC-V Deluxe поддерживает 8 портов USB2.0. Из них 4 порта установлены на задней панели, а еще 4 подключаются при помощи брекетов (в комплекте один брекет с двумя портами).

Кроме этого, плата Asus P5GDC-V поддерживает другой вид последовательной шины - IEEE1394 ("Firewire"). Для этого на плату установлен контроллер TSB82AA2 производства Texas Instruments.

В результате плата поддерживает 2 порта Firewire: один расположен на задней панели, и еще один подключается при помощи брекета (есть в комплекте).

Далее - плата Asus P5GDC-V имеет встроенный восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип CMI9880.

Теперь поговорим о коммуникационных возможностях платы. На Asus P5GDC-V Deluxe установлен высокоскоростной сетевой контроллер Marvell Yukon 88E8053 (Gigabit Ethernet), который подключен к шине PCI Express с пропускной способностью по 500Мбайтс.

Задняя панель платы имеет интересную конфигурацию: отсутствуют порты COM1 и COM2, а также GAME порт. В частности на месте COM1 установлены оптических и коаксиальный выход SP-DIF, а на месте COM2 - выход VGA встроенного графического ядра.

Однако пользователь может подключить порты COM1 и GAME с помощью соответствующих брекетов, которые есть в комплекте.

Традиционная схема джамперов на плате:

На плате Asus P5GDC-V установлено шесть перемычек: CLRTC1 - перемычка для обнуления CMOS (расположена около батарейки), USB_PWR12 - USB_PWR78 - для пробуждения системы от USB устройств, KBPWR1 - для пробуждения системы по сигналу с клавиатуры.

Теперь поговорим о настройках биоса.

BIOS

Биос платы Asus P5GDC-V основан на версии AMI BIOS.

Раздел настроек памяти позволяет изменять стандартный набор таймингов ("CAS Latency", "Precharge to Active"(Trp), "Active to precharge" (Tras) и "Active to CMD"(Trcd)).

Следующий параметр, который влияет на производительность - это установка частоты работы памяти. Для памяти DDR-II доступны три делителя - соответственно DDR2-400, DDR2-533 и неофициальный DDR2-600.

Кстати, модули памяти Kingmax DDR2-533 отказались работать в режиме DDR2-600, хотя на плате P5AD2 Premium подобной проблемы не возникало. Чуть лучше плата отнеслась к памяти Geil DDR550: стартовала, но работала стабильно только до частоты FSB=240Мгерц (в синхронном режиме). Что касается памяти DDR-I, то для нее предусмотрено два делителя: соответственно DDR333 и DDR400.

Напомню, что при разгоне частота памяти увеличивается пропорционально увеличению частоты FSB. Поэтому для серьезного оверклокинга имеет смысл использовать младшие делители (DDR2-400 и DDR333, соответственно для модулей DDR-II и DDR-I). При этом падение производительности от асинхронного режима минимально, и легко покрывается ростом тактовой частоты процессора.

Теперь рассмотрим раздел, посвященный системному мониторингу.

Плата отображает текущие значения температуры процессора и системы, скорости вращения трех вентиляторов (из четырех), а также уровни напряжений. Кроме того, для процессорного кулера и для кулера CHA_FAN1 доступна усовершенствованная технология Q-Fan2, которая позволяет регулировать скорость вращения в зависимости от температуры процессора.

Также есть возможность следить за показаниями системного мониторинга из Windows. Для этого предназначена утилита системного мониторинга Asus PCProbe. Из дополнительных технологий отметим: Asus LiveUpdate/ MyLogo2 (обновление драйверов, прошивка биоса и изменения POST экрана), BIOS MultiLanguages (многоязычность настроек биоса) и CrashFree BIOS 2 (восстановление испорченной прошивки с помощью дискеты или CD-диска).

Разгон и стабильность

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 4-х канальную схему, в которой установлены пять конденсаторов емкостью 1000 мкФ, один - 1500 мкФ, и десять конденсаторов по 680мкФ. Для улучшения охлаждения модуля питания использована новая технология Asus Stack Cool, которая представляет собой алюминиевый радиатор на лицевой стороне платы (на плате Asus P5AD2 этот радиатор изготовлен из меди),

и алюминиевую пластину на обратной.

Система полностью пассивна, и по утверждениям представителей компании способна снизить температуру в области модуля питания на ~10 градусов C.

Теперь переходим к рассмотрению функций разгона.

Во-первых, плата Asus P5GDC-V позволяет изменять частоту системной шины в диапазоне от 100 до 400Мгерц с шагом 1 Мгерц.

Удобно то, что необходимое значение частоты FSB можно ввести с клавиатуры.

Во-вторых, плата Asus P5GDC-V позволяет изменять напряжение на процессоре(Vcore) в очень широком диапазоне: от 1.3875V (штатное) до 1.7V с шагом 0.0025V.

Далее - опытный пользователь может увеличить напряжение на памяти DDR-II (Vmem) c штатных 1.8V до 2.1V (с шагом 0.1V).

А при установке модулей DDR-I, диапазон изменения Vmem равен с 2.6V до 2.9V, также с шагом 0.1V.

Кроме этого в нашем распоряжении есть функция повышения напряжения на чипсете.

Доступные значения 1.5V и 1.6V.

Также есть возможность изменить частоту шину PCI Express, в диапазоне от 90Мгерц до 150Мгерц (штатная = 100Мгерц).

И наконец, плата P5GDC-V позволяет изменять значение "FSB Termination Voltage".

Доступные значения 1.2V и 1.4V.

При работе на повышенных частотах очень важно, чтобы частота шины PCI, по возможности, не отклонялись от стандартных 33Мгерц. Прежде всего это важно для корректной работы жестких дисков, особенно в составе RAID массивов. Так вот, плата Asus P5GDC-V имеет возможность установки фиксированной частоты на PCI.

Теперь попробуем функции разгона на практике. Итак, плата Asus P5GDC-V показала хорошие результаты: стабильная работа на частоте FSB = 250Мгерц. При этом мы использовали стандартный процессор Pentium4 540 3.2Ггерц степпинга D0 с заблокированным множителем.

В результате плата P5GDC-V в области разгона не уступает плате Asus P5AD2 Premium (чипсет i925X). Что касается разгона с использованием встроенного видеоядра, то плата показала тот же самый результат - 250Мгерц.

Теперь пара слов о параметре "AI Overclocking", который предназначен для начинающих пользователей.

Простым выбором нужного значения, пользователь может разогнать систему (путем повышения частоты FSB) на 5%, 10%, 15%, 20% и 30%.

При этом система будет постоянно работать в разогнанном режиме, что негативно скажется на температурном режиме. Поэтому более предпочтительным вариантом выглядит режим NOS (Non-Delay Overclocking System), в котором разгон осуществляется именно тогда, когда нужно. Другими словами повышение частоты FSB происходит в момент запуска ресурсоемкого приложения (пример - игра). А после выхода из приложения, система возвращается к штатной частоте (т.е. динамический разгон).

Выбор степени разгона осуществляется с помощью параметров "Turbo NOS" и "NOS Mode". В зависимости от выбранного значения, динамический оверклокинг включается раньше или позже, в зависимости от температуры процессора.

Кроме того, есть еще дополнительный параметр "Twin Turbo NOS", который расширяет диапазон динамического разгона.

Подробное описание этой технологии можно найти в обзоре платы Asus P5AD2 Premium на чипсете i925X. Единственное, отметим тот факт, что включение автоматического оверклокинга приводит к принудительному сбросу таймингов в максимально безопасные (4-5-15-5). И это вне зависимости от качества оперативной памяти и установки параметра "Сonfigure DRAM Timing by SPD"="Disable". Это может привести к серьезному падению производительности (в отдельных приложениях до 10-15%).

И в заключении отметим очень мощную и удобную утилиту для разгона из Windows - Asus AiBooster.

К сожалению данная утилита не показывает текущую частоту FSB. В остальном каких-либо претензий к этой программе не возникло.

Производительность

При определении стартовой частоты FSB плата практически не завышает штатную частоту=200Мгерц.

В качестве конкурентов мы использовали платы Abit AA8 DuraMAX и Asus P5AD2 Premium (обе на чипсете i925X). В тестовой системе было использовано следующее оборудование:

Вначале посмотрим на результаты синтетических тестов.

Теперь тесты игровых программ.

Производительность платы Asus P5GDC-V Deluxe (как с памятью DDRII, так и с DDR-I) находится на уровне других плат на чипсетах Intel 9xx. Тоже самое можно сказать и о производительности встроенного графического ядра.

Выводы

Фактически плата Asus P5GDC-V Deluxe является одной из лучших плат среднего уровня. Больше всего мне понравилась сбалансированность платы по всем параметрам: цена (~200$), комплектация, возможности расширения, функции оверклокинга и набор фирменных технологий. И конечно же наличие встроенного графического ядра Intel GMA 900 и одновременная поддержка как памяти DDR-II, так и DDR-I.

Из недостатков платы стоит лишь отметить пассивное охлаждение чипсета, и несовместимость с модулями памяти Kingston HyperX PC2700.

А из положительных сторон платы Asus P5GDC-V мы особо выделим отличные результаты в области разгона (плата не уступила ни одного мегагерца флагману Asus P5AD2 Premium). Также упомянем специальную систему охлаждения модуля питания - Asus Stack Cool.

Заключение

• Высокая стабильность и отличный уровень производительности;
• Поддержка SerialATARAID (4 канала; ICH6R);
• Встроенный 8-и канальный звук и сетевой контроллер Gigabit Ethernet;
• Поддержка интерфейса USB2.0 (8 портов) и IEEE-1394 (Firewire; 2 порта);
• Широкий набор фирменных технологий Asus (PC Probe, POST Reporter, CrashFree BIOS 2, MyLogo2 и проч);
• Дополнительный набор технологий AI Proactive (NOS, AI Net 2,);
• Доп. охлаждение модуля питания Asus Stack Cool.

• Несовместимость с модулями памяти Kingston HyperX PC2700;
• Пассивное охлаждение чипсета.

• Отличные результаты разгона процессора.
