Kingmax DDR2-533

⇣ Содержание

Вопрос выбора оперативной памяти очень важен при сборке новой системы. И если с памятью DDR I мы уже разобрались, то появление платформы LGA775 заставляет по новому взглянуть на эту проблему.

Читайте так же:
Abit AA8 DuraMax : i925X
MSI 915P Neo2 : i915P
Asus P5AD2 Premium : i925X
GBT 8GPNXP-Duo : i915P
Intel Pentium4 LGA775
PCI-E VGA Roundup
ABIT RX600XT-PCIE
MSI RX600XT и PCX5750
GBT GeForce PCX 5900
Напомню, что чипсеты i925X и i915P поддерживают новый вид памяти - DDR II, который превосходит DDR I по пропускной способности. Однако, из-за более высоких таймингов, общая производительность системы остается на том же уровне, что и при использовании памяти DDR I.

Итак, оба чипсета (i925X и i915P) поддерживают память стандарта DDR2-400 и DDR2-533. Это означает, что при частоте системной шины (FSB) равной 200Мгерц, в первом случае память работает на частоте 100Мгерц, во втором - 133Мгерц (а из-за особенностей архитектуры DDR2 это значение учетверяется и мы получаем 400 и 533Мгерц соответственно).

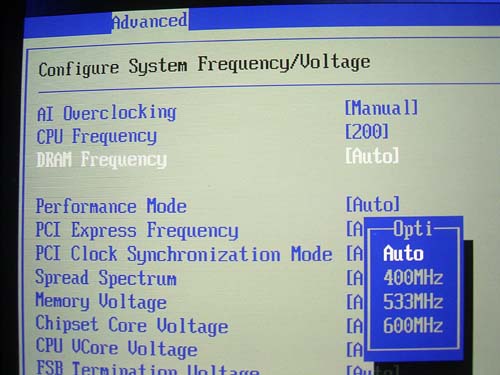

Также отметим, что компания Asus объявила о поддержке памяти DDR2-600 в своих материнских платах. В частности P5AD2 Premium (i925X) и P5GD2 (i915P) имеют соответствующий параметр в разделе установки частоты памяти. Иными словами, инженеры компании открыли доступ к неофициальному делителю частоты = 34 (MEMCPU).


Но на практике мы не смогли запустить систему с этим делителем.

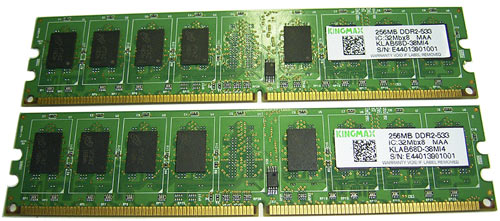

Первым комплектом модулей памяти, который появился в нашей лаборатории, стал Kingmax DDR2-533.

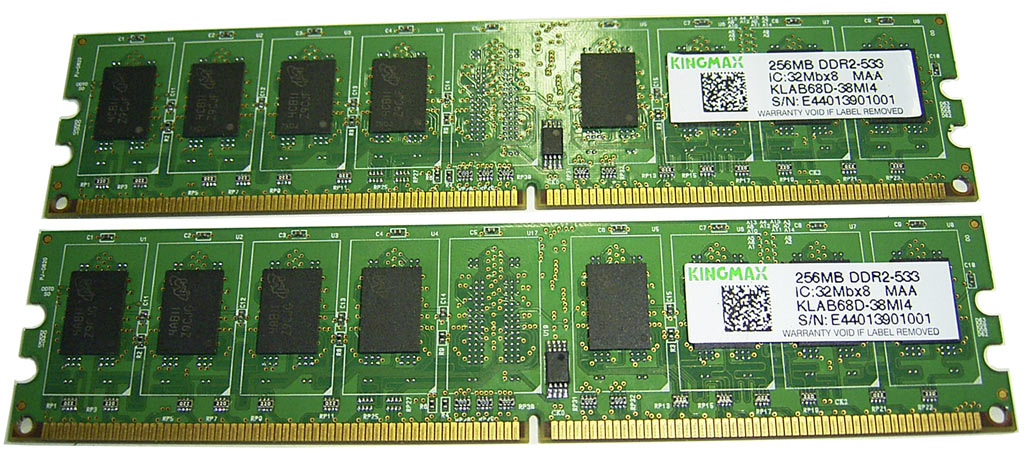

Для увеличения - кликните (~170Кб).

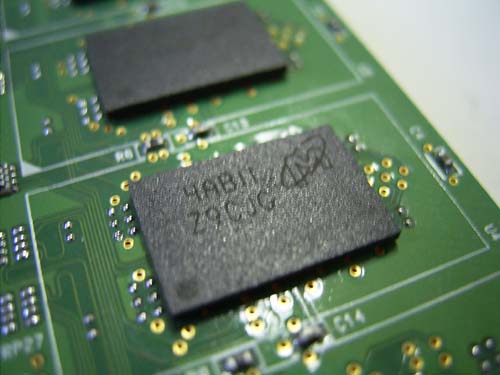

Обратите внимание, что для производства этих модулей, Kingmax использует чипы со своей собственной маркировкой.

По данным SPD, эти модули имеют следующие тайминги: 3-3-9-3 для частоты 100Мгерц, и 4-4-12-4 для частоты 133Мгерц. На штатных частотах модули отработали все тесты безукоризненно. И сейчас мы попытаемся выяснить, каков потенциал этой памяти при разгоне. Для этого мы собрали стенд с платой Asus P5GD2 на чипсете i915P и процессором Pentium4 3.2Ггерц. Максимально возможная частота FSB, при которой система работала стабильно явилась 240Мгерц. Этот результат несколько ниже, чем на плате Asus P5AD2 (i925X ; макс. FSB=250Мгерц), но к большому сожалению последний биос для этой платы (v 1004) не дает возможности вручную менять тайминги памяти.

В итоге, при разгоне с множителем 12 (пункт меню "DDR2-400") максимальная частота памяти равна 120Мгерц (DDR2-480), а при использовании множителя 23 (пункт меню "DDR2-533") частота равна 160Мгерц (DDR2-640).

Итак, результаты:

Как мы видим, память Kingmax DDR2-533 великолепно работала на минимальных таймингах, вплоть до максимально возможной частоты ( конкретно для этой системы). Естественно, при повышении таймингов, результаты не изменились. Кроме того, чувствуется значительный запас по наращиванию частоты. Для примера на плате Asus P5AD2 эта память работала на частоте 166(DDR2-667)Мгерц (FSB=250Мгерц; тайминги по SPD).

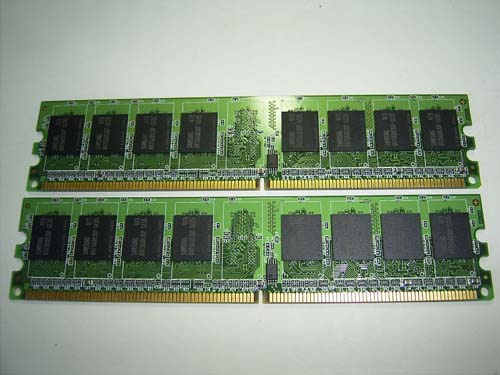

Насколько хорош этот результат ? Может быть все остальные модули DDR2 продемонстрируют такие же показатели. Для выяснения этого вопроса, мы протестировали еще пару модулей DDR2-533 неизвестного производителя (собраны на чипах Samsung).

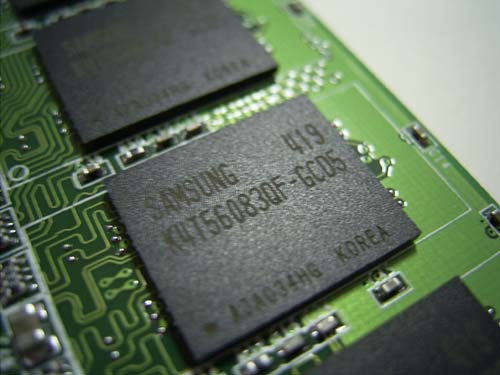

чипы Samsung

Как оказалось, эти noname модули показали значительно худшие результаты. В частности, на минимальных таймингах, максимально возможная частота памяти была равна 120Мгерц (максимум при использовании делителя 12). А при использовании множителя 23 и частоты FSB=200Мгерц (т.е. частота памяти = 133Мгерц DDR2-533) система могла только стартовать, но не могла загрузить Windows. Ситуацию несколько улучшило повышение напряжения Vmem до 2.0V - Windows загрузился, и тесты прошли успешно. Но повышение частоты памяти буквально на 1Мгерц приводило к сбоям в работе.

Далее - мы увеличили тайминги до 4-4-8-4. В результате noname-память на чипах Samsung смогла стабильно работать вплоть до частоты 160Мгерц (максимально возможной), со штатным значением Vmem.

Собственно потенциал обоих комплектов памяти мы определили. Но как использовать эту информацию на практике? Сразу встают вопросы: "Какой режим наиболее производителен: DDR2-400 или DDR2-533?", "Насколько изменяется производительность при изменении таймингов?".

Для ответов на эти вопросы, мы провели еще серию тестов. Результаты - на следующей странице.

Содержание:

Стр.1 - Память Kingmax DDR2-533
Стр.2 - Оптимизация памяти DDR2 на чипсетах i925Xi915P

Оптимизация памяти DDR2 на чипсетах i925Xi915P

Итак, первый вопрос: "Какой режим наиболее производителен: DDR2-400 или DDR2-533?". Для этого мы установили штатную частоту FSB=200Мгерц, тайминги по SPD.

PCMark 2002 (cpumem) Quake3 (fastest ; fps) Winrar (КБайтс) ScienceMark (МБайтс)
Asus P5AD2 ; DDR2-400 (SPD) 681610558 456.1 398 4089.81
Asus P5AD2 ; DDR2-533 (SPD) 680410472 456 398 4086.32
Asus P5GD2 ; DDR2-400 (SPD) 682510204 468.8 398 4052.54
Asus P5GD2 ; DDR2-533 (SPD) 680810264 469.8 388 4027.34

Первые две строки результатов получены на системе с платой Asus P5AD2 на чипсете i925X и биосом 1004.
Вторые две строчки - на плате P5GD2 на чипсете i915P с биосом версии 1001.

Как видно из таблицы, производительность обоих режимов приблизительно одинакова. Получается что совсем не обязательно заставлять память работать именно в режиме DDR2-533. Наверняка мы получим более высокую производительность в режиме DDR2-400 и более низких таймингах.

Дело в том, что пропускной способности DDR2-400 полностью удовлетворяет потребности процессора Pentium4, работающем на 200(800QPB) Мгерцовой шине. Пропускная способность процессорной шины составляет 6.4Гбайтс , и проп. способность памяти DDR2-400 равна 6.4Гбайтс. А при использовании DDR2-533, пропускная способность памяти возрастает до 8.5Гбайтс, но скорость прокачки процессорной шины не изменяется. В результате пользователь не получает никакой прибавки в скорости.

Для наглядности я приведу следующий пример: если нам нужно наполнить емкость объемом 2 литра из крана на кухне (естественно полностью открытого, то мы затратим одинаковое время, если будем использовать пластиковую бутылку с горлышком соответствующим диаметру крана (DDR2-400), или кружку с большим горлышком (DDR2-533). То есть производительность упирается в диаметр водопроводного крана (или процессорной шины.

Теперь посмотрим, как зависит производительность от таймингов памяти (FSB=200Мгерц; делитель частоты памяти = 12 или "DDR2-400"):

PCMark 2002 (cpumem) Quake3 (fastest ; fps) Winrar (КБайтс) ScienceMark (МБайтс)
3-3-8-3 680010242 449,4 390 4025,2
3-3-9-3 681810225 470,3 389 4106,77
3-4-8-4 680010060 459 360 4081
3-4-12-4 680910067 454,4 351 4079,48
4-3-8-3 680010079 446 378 4023,68
4-4-8-4 68059893 452,9 350 3987,71
4-4-12-4 67829896 430 343 3970
5-5-15-5 67769502 413 306 3829,31

Жирным шрифтом выделены стандартные тайминги.

В целом картина ясная: чем ниже тайминги памяти, тем выше производительность системы. Но есть и небольшие тонкости. Например если мы уменьшим тайминги с 3-3-9-3 до 3-3-8-3, то производительность уменьшится (причем довольно заметно). Это говорит о том, при нестандартных таймингах происходят какие-то нарушения в синхронизации передачи сигналовданных, что приводит к замедлению работы. В результате установка таймингов наугад, может серьезно затормозить работу компьютера.

Что же мы получаем в итоге.

1) Для обычного пользователя можно совершенно спокойно уставить модули памяти в режим DDR2-400 (т.е. делитель частоты памяти = 12), а также тайминги по SPD. В результате система будет работать как минимум не хуже, чем с памятью DDR2-533. А в большинстве случаев, система будет работать быстрее, за счет более низких таймингов.

2) Для опытных пользователей, разгоняющих свою систему, также рекомендован режим DDR2-400. За счет более низких таймингов - мы получаем более высокую производительность. А за счет более высокого делителя частоты памяти, мы на высокой частоте FSB имеет относительно небольшую частоту памяти, которая работает на низких таймингах.

RecommendationsС этой точки зрения, память Kingmax DDR-533 выглядит очень привлекательно. Самым главным является то, что она сохраняет работоспособность на частотах 160Мгерц (DDR2-640) и выше, с минимально возможными таймингами. При этом модули памяти работают на штатном напряжении, что означает увеличение потенциала разгона, при повышении напряжения Vmem.

По опыту использования модулей DDR I, мы знаем то, что большую роль играет совместимость памяти с различными моделями материнских плат. Бывает, что одна и та же память показывает совершенно разные результаты на платах различных производителей. Также часто бывают случаи, зависимости работы памяти от различных версий биоса, для одной и той же материнской платы.

Понятно, что обычных пользователей эта ситуация мало касается - они получают готовый компьютер из фирмы, а вся головная боль по подбору памяти ложится на сборщиков, этой самой фирмы. Но вот оверклокерам придется попотеть выбирая нужную связку "материнская плата + оперативная память".

Все вопросы, замечания и пожелания можно и нужно задавать в конференции.
