Материнские платы

ASUS P5B Deluxe-WiFi на Intel P965

⇣ Содержание

ASUS P5B
Чипсет Intel P965
Процессор LGA775 Pentium 4 FSB 1066/800/533МГц
Celeron Prescott FSB 533МГц
Dual-Core Pentium4
Core 2 Duo
HyperThreading
Память DDR2 533/667/800/889/1066
HDD 1x UltraDMA/133
8x SerialATA(2xRAID)
Дополнительно 2 IEEE-1394a
Звук Intel HDA
8 USB 2.0
2x Gigabit Ethernet
WiFi-g
Цена: n/a

Количество плат с поддержкой процессоров Intel Core 2 Duo неуклонно растет. Недавно в магазинах появились платы ASUS на чипсете P965, среди которых наиболее мощной и интересной является модель ASUS P5B Deluxe-WiFi. Главными особенностями этого продукта являются наличие двух слотов PCI Express x16, поддержка беспроводной связи Wi-Fi (правда, из-за установки соответствующего модуля количество портов USB сократилось с 10 до 8) и наличие эффективной пассивной системы охлаждения чипсета и модуля питания (8-фазного!). Кроме того, в комплектации появился один интересный компонент, но не будем забегать вперед...

Спецификация ASUS P5B Deluxe-WiFi


ASUS P5B Deluxe-WiFi

ASUS P5B Deluxe-WiFi
Процессор - Intel Pentium 4 (Prescott (2M)/Gallatin/ CedarMill ) с частотой шины 1066/800/533 МГц;
- Двухъядерные Intel Pentium D / EE (Smithfield/Presler) с частотой шины 800/1066 МГц;
- Intel Celeron-D (Prescott) с частотой шины 533 МГц;
- Поддержка Intel Core 2 Duo;
- Разъем Socket LGA775;
- Поддержка процессоров с технологией HyperThreading;
Чипсет - Северный мост Intel® 82P965 Memory Controller Hub (MCH);
- Южный мост Intel® 82801HR Enhanced I/O Controller Hub (ICH8R);
- Связь между мостами: DMI;
Системная память - Четыре 240-контактных слота для DDR2 SDRAM DIMM;
- Максимальный объем памяти 8Гб;
- Поддерживается память типа DDR2 533/667/800/889/1066;
- Возможен двухканальный доступ к памяти;
- Индикатор питания;
Графика - Два слота PCI Express x16;
Возможности расширения - Три 32-х битных PCI Bus Master слота;
- Один слот PCI Express x1;
- Восемь портов USB 2.0 ( 4 встроенных + 4 дополнительных);
- Два порта IEEE1394 (Firewire; один встроенный + 1 доп.);
- Встроенный звук High Defenition Audio 7.1;
- Два сетевых контроллера Gigabit Ethernet;
- Контроллер Wi-Fi (802.11g);
Возможности для разгона - Изменение частоты FSB от 100 до 650 МГц с шагом 1 МГц;
- Изменение напряжения на процессоре, памяти, FSB, SATA, PCI-E и чипсете(MCH+ICH);
- Технология ASUS NOS (Non-Delay Overclocking System);
- Утилита ASUS AiBooster;
Дисковая подсистема
- 1 канал UltraDMA133/100/66/33 Bus Master IDE (JMB363; с поддержкой до 2 ATAPI-устройств);
- Поддержка протокола SerialATA II (6 каналов - ICH8R, c поддержкой RAID);
- Поддержка протокола SerialATA II (2 канала - JMB363, c поддержкой RAID 0,1, JBOD) ;
- Поддержка LS-120 / ZIP / ATAPI CD-ROM;
BIOS - 8 Мбит Flash ROM;
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features;
- Технология ASUS EZ Flash 2;
- Технология ASUS CrashFree BIOS 3;
- Технология ASUS MyLogo2;
- Multi-languages BIOS;
Разное - Один порт для FDD, один последовательный порт, порты для PS/2 мыши и клавиатуры;
- Индикатор питания на плате ;
- STR (Suspend to RAM) ;
- SPDIF Out;
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB;
- Основной 24-пиновый разъем питания ATX;
- Дополнительный 8и пиновый разъем питания;
Мониторинг - Отслеживание температуры процессора, системы, напряжений, скорости вращения пяти вентиляторов;
- Технология ASUS Q-Fan 2;
- Технология ASUS AI Gear, AI Nap;
- Утилита ASUS PC Probe II;
Размер - ATX форм-фактор, 245мм x 305мм (9.63" x 12") ;

Коробка

Коробка с платой ASUS P5B находится внутри суперобложки:


ASUS P5B Deluxe-WiFi

Одна страница откидывается, и пользователь может кратко ознакомится со всеми фирменными технологиями ASUS.


ASUS P5B Deluxe-WiFi

Комплектация

  • Материнская плата;
  • CD диск с ПО и драйверами;
  • CD диск с дополнительным ПО (пакет программ InterVideo) + описание;
  • Один ATA-133 шлейф, FDD шлейф;
  • Шесть кабелей SerialATA + три переходника питания (шесть разъемов);
  • Руководство пользователя на английском языке;
  • Брекет с дополнительным портом Firewire;
  • Брекет с 2 дополнительными портами USB2.0;
  • Антенна Wi-Fi;
  • Руководство пользователя по ASUS WiFi Solo;
  • Дополнительный вентилятор;
  • Набор дополнительных коннекторов;
  • Заглушка на заднюю панель корпуса;
  • Наклейка с логотипом ASUS;
  • Микрофон SoundMAX.

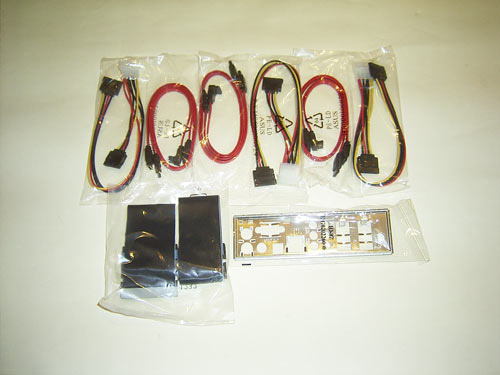

Стандартных компонентов почти достаточно. В частности в комплектацию входит 6 кабелей SerialATA, 3 переходника питания с 6-ю разъемами, ParallelATA шлейф и шлейф для дисковода.


ASUS P5B Deluxe-WiFi

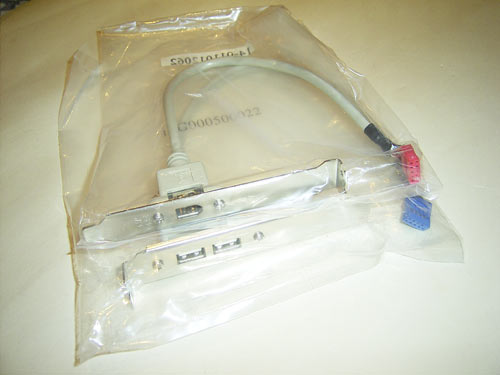

Кроме того есть один брекет с двумя портами USB2.0 и брекет с портом Firewire.


ASUS P5B Deluxe-WiFi

Однако для полной реализации всего потенциала платы необходим еще один брекет с двумя портами USB, один кабель SerialATA и соответствующий переходник питания.

К руководству пользователя претензий не возникло. Также отметим, что на CD-диске записан полный набор необходимых драйверов (включая драйвера для 32-х и 64-х битных версий Windows, драйвера для Linux, а также фирменные утилиты, и антивирус Norton InternetSecurity 2006).

Дополнительное программное обеспечение (пакет программ InterVideo (MediaOne Gallery, WinDVD Creator 2 Platinum, PhotoAlbum, Disk Master 2.5 Platinum, DVD Copy 2.5 Platinum) находится на другом CD-диске и снабжено кратким описанием. Также есть брошюра по установке и настройке беспроводной связи стандарта Wi-Fi.


ASUS P5B Deluxe-WiFi

Модуль Wi-Fi установлен непосредственно на плату, и имеет специальный разъем для подключения антенны (разъем выведен на заднюю панель). Сама антенна присутствует в комплекте:


ASUS P5B Deluxe-WiFi

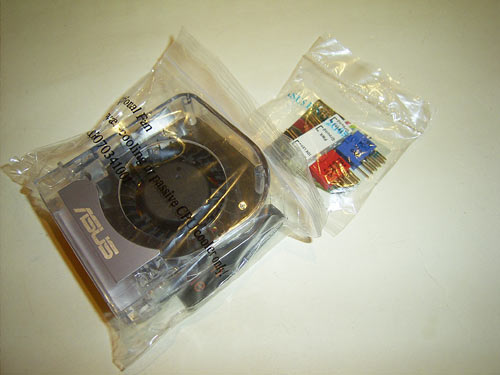

Отдельно отметим "бонусные" элементы комплектации. Во-первых это дополнительный "турбинный" вентилятор, который устанавливается на радиатор модуля питания.


ASUS P5B Deluxe-WiFi

Во-вторых это специальный дополнительный коннектор (Quick Connection Kit), к которому можно подключить все кабели от корпуса (кнопки "Power", "Reset", кабель от индикатора "HDD", и пр), а потом подключить их к плате одним движением руки.

И наконец, в комплектацию включен специальный микрофон SoundMAX.


ASUS P5B Deluxe-WiFi

Это устройство не является разработкой ASUS, а произведен компанией Andrea. Используя два разнесенных микрофона, разработчики добились частичного снижения помех и звуковых отражений, а также ликвидировали фоновые шумы с помощью функции Noise Filter.

Итоговый вывод: благодаря различным дополнительным компонентам, а также вполне приличному стандартному набору кабелей, шлейфов и пр, комплектация платы выглядит очень хорошо. И даже не имея точной информации о цене, мы спокойно можем поставить оценку "5".

Плата ASUS P5B Deluxe-WiFi

Дизайн платы достаточно удобен, с точки зрения сборщика: разъемы питания установлены по краям платы, а защелки слотов DIMM не блокируются PCI Express видеокартой. Кроме того, разъем встроенного IDE контроллера расположен параллельно плоскости платы (что облегчает подключение шлейфа).


ASUS P5B Deluxe-WiFi

Единственное затруднение может создать неудобное расположение дополнительного SerialATA порта, который находится около задней панели. Хотя если его использовать для подключения внешних устройств, то удобство расположения налицо!

Хочу еще раз обратить внимание на разъемы питания платы. На левом краю установлен 8-контактный разъем. Причем плата способна работать с блоками питания 20+4, и неиспользуемые в этом случае контакты закрыты пластиковой крышкой.


ASUS P5B Deluxe-WiFi

Рядом с процессорным сокетом установлен 4-контактный разъем CPU_FAN для соответствующего кулера.


ASUS P5B Deluxe-WiFi

Кроме него на плате установлено еще шесть(!) 3-контактных разъема: PWR_FAN - около слотов DIMM, CHA_FAN1 и CHA_FAN3 - на левом краю платы, CHA_FAN2 и CHA_FAN4 около северного моста, и CHA_FAN5 - около южного. Отметим, что на этом дизайне PCB компания ASUS выпускает несколько моделей, но разъемы CHA_FAN4 и CHA_FAN5 есть только на версии P5B Deluxe-WiFi.

На северном мосту установлен только пассивный радиатор, который соединен с радиатором на модуле питания при помощи тепловой трубки. Соответственно тепло передается от чипсета на этот радиатор, с которого рассеивается. Особенно эффективно эта схема работает, если на радиаторе модуля питания установлен дополнительный вентилятор (есть в комплекте).


ASUS P5B Deluxe-WiFi

Под северным мостом установлено четыре 240-контактных слота DIMM для модулей памяти DDR2. Они разбиты они на две группы по два слота. Первые два слота относятся к первому каналу контроллера, последние два - ко второму каналу.


ASUS P5B Deluxe-WiFi

Отметим, что плата поддерживает память стандарта DDR2-533/667/800/889/1066, а общий объем памяти равен 8 Гб. Как только на плату подается напряжение - загорается пара зеленых светодиодов, установленный на обратной стороне платы. А как только система стартует - загораются пара красных, расположенных там же. На лицевой стороне платы расположен прозрачный логотип ASUS, который эффектно подсвечивается упомянутыми светодиодами.


ASUS P5B Deluxe-WiFi

На плате установлено два слота PCI Express x16 ( оба с защелками), которые предназначены для видеокарт.


ASUS P5B Deluxe-WiFi

Однако из-за внутренних ограничений чипсета P965, плата не поддерживает работу с двумя видеокартами по технологиям NVIDIA SLI или ATI Crossfire. Кстати, на второй слот PCI Express x16 реально выделяется только 2 или 4 линии шины PCI Express.

Кроме перечисленных слотов на плате ASUS P5B установлено еще три "обычных" PCI слота, а также один слот PCI Express x1.

Возможности расширения

На плате ASUS P5B Deluxe-WiFi установлен южный мост ICH8R, с радиатором. В результате плата поддерживает 6 портов SerialATA II, и позволяет объединить диски в RAID массивы уровня 0, 1 , 5 и 10 ( MatrixRAID ).


ASUS P5B Deluxe-WiFi

Кроме того, еще 2 SerialATA II устройства можно подключить к контроллеру JMB363, производства JMicron (чип находится около задней панели).


ASUS P5B Deluxe-WiFi

Один порт выведен на заднюю панель платы, а другой расположен около задней панели. Этот же контроллер обеспечивает поддержку одного канала ParallelATA.

Итого - к плате ASUS P5B Deluxe-WiFi можно подключить 10 жестких дисков (8 SATA + 2 PATA).


ASUS P5B Deluxe-WiFi

Далее - на плате установлено только 8 портов USB2.0 (из 10 поддерживаемых ICH8R). Из них 4 порта установлены на задней панели, а еще 4 подключаются при помощи планки (в комплекте одна планка с двумя портами). Скорее всего, уменьшение количества портов USB связано с установкой на плате Wi-Fi модуля.


ASUS P5B Deluxe-WiFi

Кроме этого, плата ASUS P5B поддерживает другой вид последовательной шины - IEEE1394 ("Firewire"). Для этого на плату установлен контроллер TSB43AB22A производства Texas Instruments.


ASUS P5B Deluxe-WiFi

В результате плата поддерживает 2 порта Firewire: один расположен на задней панели, другой подключается с помощью планки (есть в комплекте).

Далее - плата ASUS P5B имеет встроенный восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип AD1988B.


ASUS P5B Deluxe-WiFi

Теперь пара слов о сети: на плате установлены два высокоскоростных сетевых контроллера: Marvell 88E8056 (Gigabit Ethernet),


ASUS P5B Deluxe-WiFi

и Marvell 88E8001 (Gigabit Ethernet).


ASUS P5B Deluxe-WiFi

Задняя панель платы имеет довольно нестандартную конфигурацию.


ASUS P5B Deluxe-WiFi

В частности инженеры ASUS полностью отказались от поддержки LPT-порта, и от одного COM-порта. На их местах расположены оптический и коаксиальный SP-DIF выходы, а также один порт SerialATA II и порт Firewire. Впрочем второй COM порт предусмотрен дизайном PCB, но на модели ASUS P5B Deluxe-WiFi отсутствует.


ASUS P5B Deluxe-WiFi

Традиционная схема джамперов на плате:


ASUS P5B Deluxe-WiFi

На плате ASUS P5B установлена единственная перемычка: CLRTC - перемычка для обнуления CMOS (расположена около батарейки).

Теперь поговорим о настройках BIOS.

BIOS

BIOS платы ASUS P5B основан на версии AMI BIOS.


ASUS P5B Deluxe-WiFi

В разделе настроек работы памяти следующий набор таймингов:


ASUS P5B Deluxe-WiFi

Важный параметр, который влияет на производительность - это установка частоты работы памяти. Он расположен в разделе настроек оверклокинга.


ASUS P5B Deluxe-WiFi

Теперь рассмотрим раздел, посвященный системному мониторингу.


ASUS P5B Deluxe-WiFi

Плата отображает текущие значения температуры процессора и системы, скорости вращения пяти (из семи!) вентиляторов, а также уровни напряжений. Кроме того, кулеры подключенные к CPU_FAN и CHA_FAN1-3 могут изменять скорость вращения в зависимости от температуры процессора и системы. Причем, для процессорного кулера есть отдельный набор настроек Q-FAN 2, а для кулеров подключенных к CHA_FAN1 - CHA_FAN3 есть один набор общих настроек.


ASUS P5B Deluxe-WiFi

Кроме этого, следить за показаниями системного мониторинга можно и в Windows. Для этого предназначена утилита системного мониторинга ASUS PCProbe 2.


ASUS P5B Deluxe-WiFi

Также с платой работает утилита ASUS Update, которая предназначена для обновления драйверов, прошивки BIOS и изменения POST экрана (функция MyLogo2). И наконец, плата поддерживает функцию CrashFree BIOS 3 (восстановление испорченной прошивки с помощью дискеты, CD или Flash - диска).

Традиционно для плат производства ASUS, BIOS поддерживает отображение параметров на нескольких языках (Multilanguages BIOS).


ASUS P5B Deluxe-WiFi

Также BIOS дает доступ пользователю к настройке всех функций современных процессоров:


ASUS P5B Deluxe-WiFi

Обновить версию BIOS можно несколькими путями. Во-первых воспользоваться утилитами AFUDOS (DOS) и ASUS Update (Windows), причем в последнем случае в BIOS можно записать POST картинку (для этого предназначена функция MyLogo 2). Во-вторых пользователь может воспользоваться утилитой EZ Flash 2, которая встроена в BIOS. Причем файл с новой прошивкой может находится не только на привычной 3" дискете, но и на жестком диске или USB-флешке.


ASUS P5B Deluxe-WiFi

Но вероятно, из-за недоработок BIOS, утилита EZ Flash 2 зависала сразу же после запуска.

В заключении отметим технологию OC Profile, которая позволяет сохранять все настройки BIOS в памяти, и при необходимости загружать их. Плата ASUS P5B Deluxe WiFi поддерживает два независимых профиля:


ASUS P5B Deluxe-WiFi

Кстати, привычной кроватки с микросхемой BIOS на плате нет.


ASUS P5B Deluxe-WiFi

Судя по всему функции BIOS выполняет эта микросхема.


ASUS P5B Deluxe-WiFi

Именно она позволяет реализовать дополнительные функции и технологии (такие как OC Profile). То есть, очень похоже, что инженеры ASUS пытаются совместить в одном чипе функции BIOS и дополнительные функции. А традиционный подход заключается в наличии BIOS + установке на плату дополнительного чипа, как например abit mGuru, MSI CoreCell и Foxconn FoxOne/TigerOne.

Разгон и стабильность

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 8-и фазную схему (!), в которой установлены четыре конденсатора емкостью 1000 мкФ и 11 конденсаторов емкостью 821 мкФ .


ASUS P5B Deluxe-WiFi

Для облегчения теплового режима модуля питания, а также для активного охлаждения северного моста (важно при разгоне), пользователь может установить дополнительный вентилятор (есть в комплекте).


ASUS P5B Deluxe-WiFi

Теперь переходим к рассмотрению функций разгона.


ASUS P5B Deluxe-WiFi

Во-первых, плата ASUS P5B позволяет изменять частоту системной шины в диапазоне от 100 до 650 МГц с шагом 1 МГц.


ASUS P5B Deluxe-WiFi

Удобно то, что необходимое значение частоты FSB можно ввести с клавиатуры.

Во-вторых, плата ASUS P5B позволяет изменять напряжение на процессоре (Vcore) в очень широком диапазоне: от 1,1 В до 1,7 В с шагом 0,0125 В.


ASUS P5B Deluxe-WiFi ASUS P5B Deluxe-WiFi

Далее - опытный пользователь может увеличить Vmem c штатных 1,8 В до 2,45 В (с шагом 0,05 В).


ASUS P5B Deluxe-WiFi

Кроме этого в нашем распоряжении есть функция повышения напряжения на чипсете, причем как на северном мосту (от 1,5 В до 1,65 В с шагом 0,05 В),


ASUS P5B Deluxe-WiFi

так и на южном.


ASUS P5B Deluxe-WiFi

Доступные значения 1,057 В и 1,215 В. Кроме того, есть возможность поднять напряжение на FSB от 1,2 В до 1,45 В с шагом 0,05-0,1 В.


ASUS P5B Deluxe-WiFi

Также в распоряжении пользователя есть функция повышающая напряжение на шине PCI Express и на SATA в диапазоне от 1,5 В до 1,8 В с шагом 0,1 В:


ASUS P5B Deluxe-WiFi

Также есть возможность изменить частоту шину PCI Express, в диапазоне от 90 МГц до 150 МГц,


ASUS P5B Deluxe-WiFi
ASUS P5B Deluxe-WiFi

и зафиксировать шину PCI (это важно для корректной работы PATA жестких дисков):


ASUS P5B Deluxe-WiFi

Теперь попробуем функции разгона на практике. Итак, плата ASUS P5B показала великолепные результаты: стабильная работа на частоте FSB = 476 МГц с процессором на ядре Conroe.


ASUS P5B Deluxe-WiFi

Стоит отметить несколько важных моментов. Во-первых чипсет P965 несколько уступает i975X в плане возможностей разгона. Это, прежде всего, касается настройки частоты памяти. У i975X есть возможность понизить множить частоты памяти, а у P965 - нет. Иными словами на материнской плате с чипсетом P965 память работает либо синхронно, либо на большей частоте чем FSB. Понятно, что для достижения лучших результатов разгона необходимо ставить синхронный режим (для P965), поскольку на высоких частотах FSB (от 400 МГц и выше) память работает на пределе своих возможностей, и требует увеличение напряжения и улучшение охлаждения.

Во-вторых на высоких частотах FSB (опять же от 400 МГц и выше) стабильность работы достигается при увеличении напряжения на северном мосту чипсета. Соответственно возникает необходимость в улучшении охлаждения чипсета.

В-третьих очень многое зависит от модели процессора. Конечно, E6300 самый дешевый, и позволяет добиться впечатляющего процента прироста тактовой частоты. Но из-за очень маленького множителя он не может быть "выбором оверклокера". А на эту роль претендует модель E6400, которая стоит на ~40$ больше, но имеет множитель = 7. Это означает, что для достижения технологического предела (3,5 ГГц) этого процессора необходимо увеличить частоту FSB с 266 МГц до 500 МГц, что вполне достижимо. Впрочем, новый степпинг (B2) может увеличить потенциал оверклокинга, и тем самым вынудить пользователя более тщательно подбирать компоненты системы и усовершенствовать систему охлаждения. Тут следует отметить, что некоторые энтузиасты достигали частот FSB >=550 МГц используя плату ASUS P5B Deluxe. Правда, для этого применялась физическая модификация платы, для увеличения напряжения на северном мосту. Понятно, что при этом теряется гарантия на плату, но если программисты ASUS выпустят новую версию BIOS с расширенным диапазоном изменения Vdd, то необходимость в паяльнике отпадет, и эта плата сможет побороться за звание лучшей оверклокерской платформы (соответствующий вывод мы сделаем в сравнительном обзоре материнских плат на чипсете P965 в конце года).

Теперь пара слов о режиме NOS (Non-Delay Overclocking System), в котором разгон осуществляется именно тогда, когда нужно. Другими словами повышение частоты FSB происходит в момент запуска ресурсоемкого приложения, например, игры. А после выхода из приложения, система возвращается к штатной частоте.

Выбор степени разгона осуществляется с помощью параметра "Turbo N.O.S.":


ASUS P5B Deluxe-WiFi

Производительность

При определении стартовой частоты FSB оказалось, что плата завышает ее на 0,7 МГц.


ASUS P5B Deluxe-WiFi

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор Intel Core 2 Duo E6700 LGA775 (2,66 ГГц; Conroe)
Кулер Gigabyte 3D Cooler GP Edition
Видеокарта ASUS EN6600 GT (GeForce 6600GT; PCI Express x16)
Версия драйвера: 81.89 WHQL
Звуковая карта -
HDD IBM DTLA 307030 30 Гб
Память 2x512 Мб Corsair DDR2 TWIN2X1024-8000UL1
Корпус Inwin506 с блоком питания PowerMan 300W
OS Windows XP SP1

Вначале посмотрим на результаты синтетических тестов.


ASUS P5B Deluxe-WiFi

Теперь тесты игровых программ.


ASUS P5B Deluxe-WiFi
ASUS P5B Deluxe-WiFi
ASUS P5B Deluxe-WiFi
ASUS P5B Deluxe-WiFi
ASUS P5B Deluxe-WiFi
ASUS P5B Deluxe-WiFi
ASUS P5B Deluxe-WiFi
ASUS P5B Deluxe-WiFi
ASUS P5B Deluxe-WiFi

Выводы

Плата ASUS P5B Deluxe-WiFi является очень интересным и привлекательным продуктом. Отличное сочетание неплохой комплектации, мощных возможностей расширения и "продвинутой" функциональности выводит эту материнскую плату в число лидеров среди плат на чипсете P965. Единственный момент, который может повлиять на выводы это некоторая неопределенность с розничной ценой. И если последняя будет, на уровне конкурентов, то мы однозначно рекомендуем данную плату к приобретению.

Отдельно подчеркнем следующие особенности платы: пассивная система охлаждения чипсета и модуля питания с возможностью установки дополнительного вентилятора; наличие на борту семи(!) разъемов для подключения вентиляторов; вполне приличную комплектацию, которая включает микрофон SoundMAX (стоимостью 35 $); наличие модуля беспроводной связи Wi-Fi, наличие двух слотов PCI Express x16, а также поддержку 8 каналов SerialATA II и одного канала ParallelATA.

Кроме того отметим поддержку таких фирменных технологий как CrashFree BIOS 3, EZ Flash 2, OC Profiles, а также поддержку фирменных утилит PC Probe II, AI Booster и ASUS UpdateMyLogo2.

И наконец скажем пару слов о отличных результатах в области разгона. Даже несмотря на некоторые ограничения чипсета P965, не позволяющие понизить частоту памяти, плата ASUS P5B Deluxe-WiFi показала отличную стабильность на очень высокой частоте FSB = 476 МГц!

Что касается недостатков платы, то при всей тщательности тестирования мы их не обнаружили.

ASUS P5B Deluxe-WiFi

Заключение

Плюсы:
  • Высокая стабильность и хороший уровень производительности;
  • 8-ми фазная схема питания;
  • Наличие двух слотов PCI Express x16;
  • Поддержка SerialATA II/RAID ( 8 каналов; ICH8R + JMB363);
  • Поддержка одного канала P-ATA (JMB363);
  • Встроенный 8-и канальный звук и два сетевых контроллера (Gigabit Ethernet);
  • Поддержка интерфейса USB2.0 (8 портов) и IEEE-1394 (Firewire; 2 порта);
  • Поддержка Wi-Fi;
  • Отличная комплектация (включая микрофон SoundMAX, доп. вентилятор);
  • Широкий набор фирменных технологий ASUS (PC Probe II, EZ Flash 2, CrashFree BIOS 3, MyLogo2, Q-Fan 2 и проч);
  • Дополнительный набор технологий AI Proactive (AI Overclock, N.O.S. , AI Net 2, прочее);
  • Пассивная/активная система охлаждения чипсета и модуля питания.
Минусы:
  • Не обнаружено.
Особенности платы:
  • Прекрасные результаты разгона процессора и памяти;
  • На задней панели есть порт SerialATA II; нет LPT и одного COM порта.



⇣ Содержание
Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.
Материалы по теме
⇣ Комментарии
window-new
Soft
Hard
Тренды 🔥
