ASUS Rampage Formula на чипсете Intel X48

ASUS Rampage Formula
Чипсет	Intel X48
Процессор	LGA775 Pentium 4 FSB 1333/1066/800/533 МГц Celeron Conroe/Prescott FSB 800/533 МГц Dual-Core Pentium4 Smithfield/Presler Quad-Core (Yorkfield/Kentsfield), Dual-Core (Wolfdale/Conroe) FSB 1333/1066/800 МГц HyperThreading
Память	DDR2 533/667/800/1066/1200
HDD	1x UltraDMA/133 6x SerialATA II(RAID)
Дополнительно	2 IEEE-1394a Звук Intel HDAq 12 USB 2.0 2x Gigabit Ethernet
Цена	~7000 руб.

Самый широкий ассортимент материнских плат на чипсете Intel X48 производит компания ASUS. И в нашу тестовую лабораторию попала очередная плата, которая входит в серию Republic Of Gamers. Эта серия ориентирована исключительно на геймеров, что подразумевает широкие возможности для разгона, а также богатую комплектацию (включая популярную игру). Отметим, поскольку платы этой серии предназначены для игроков, встроенного Linux на платах этой серии нет. Как известно, компания ASUS разделяет некоторые платы на версии Formula и Extreme. Наиболее дорогие - Extreme, в комплектации которых есть внешние термодатчики. Да и система в целом с платой Extreme также получается дороже, поскольку эти версии предназначены для работы с памятью стандарта DDR3. Материнские платы версии Formula более доступны и стоят чуть дешевле. Как раз с такой платой мы сегодня будем работать - ASUS Rampage Formula на чипсете Intel X48.

Спецификация ASUS Rampage Formula

Коробка

Коробка с платой ASUS Rampage Formula довольно солидная и имеет ручку для переноски: Одна страница откидывается, и пользователь может кратко ознакомиться со всеми фирменными технологиями ASUS. А через прозрачные окна можно увидеть массивный радиатор на чипсете и дополнительную звуковую плату. Внутри коробки пользователь найдет саму плату, в прозрачном пластиковом боксе… … и коробку с дополнительными компонентами:

Комплектация

В комплект поставки входят следующие компоненты:

• материнская плата;
• руководство пользователя на английском языке + краткая инструкция по установке;
• DVD-диск с ПО и драйверами;
• DVD-диск с игрой S.T.A.L.K.E.R.;
• один ATA133-шлейф, FDD-шлейф;
• шесть кабелей SerialATA + переходник питания (два разъема);
• планка с двумя дополнительными портами USB 2.0 и портом FireWire;
• наклейка с логотипом ASUS;
• набор дополнительных коннекторов;
• заглушка на заднюю панель корпуса;
• дополнительная звуковая карта;
• дополнительный вентилятор;
• набор стяжек;
• LCD Poster.

Несмотря на высокую розничную цену и статус платы, количество стандартных компонентов недостаточно для реализации всех функций. В частности, недостаточно переходников питания для SerialATA-устройств (нужны переходники с четырьмя разъемами), хотя самих кабелей SerialATA достаточно (их шесть). Также нет пары планок с четырьмя портами USB 2.0; в комплекте есть только одна - с двумя портами USB и одним портом FireWire. Зато есть специальный дополнительный коннектор (Quick Connection Kit), к которому можно подключить все кабели от корпуса (кнопки "Power", "Reset", кабель от индикатора "HDD" и пр.), а потом подключить их к плате одним движением руки. К руководству пользователя претензий не возникло. Также отметим, что на DVD-диске записан полный набор необходимых драйверов и фирменных утилит ASUS (включая драйверы для 32- и 64-битных версий Windows, драйверы для Linux). Кроме того, на диске записан пакет Norton Internet Security 2006 (включая версию для Vista - 2007.1), InterVideo WinDVD 8 Trial, DVDCopy5, MediaOne Gallery, Ulead PhotoImpact, CyberLink PowerBackup 2, Corel Snapfire Plus. А на отдельном DVD-диске записана игра S.T.A.L.K.E.R. Отметим, что в комплектации есть дополнительный турбинный вентилятор, который устанавливается на радиатор модуля питания. Звуковая подсистема расположена на отдельной платке, которая называется SupremeFX II и основана на кодеке AD1988B: И, наконец, пользователь получает дополнительное устройство - LCD Poster. Это устройство подключается к материнской плате, и при старте системы показывает ее текущее состояние. К большому сожалению, в комплектации отсутствуют дополнительные термодатчики, с помощью которых пользователь мог бы измерять температуру любого из компонентов системы. Это явный недостаток, поскольку в открытой продаже подобные датчики не встречаются.

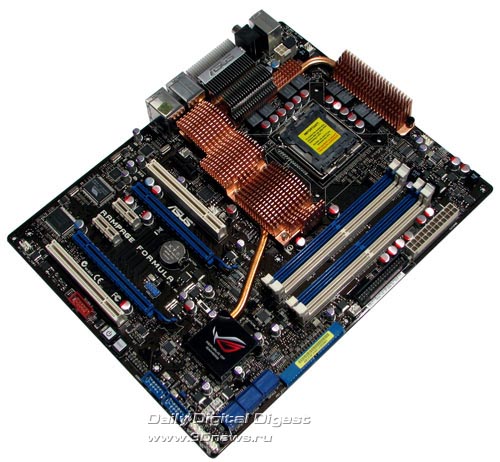

Плата ASUS Rampage Formula

Претензий к дизайну платы нет. Защелки слотов DIMM не блокируются видеокартой , разъемы питания установлены очень удобно, по краям платы: 24-контактный - на нижнем краю, восьмиконтактный - на правом. Отметим, что плата сохранила обратную совместимость со "старыми" блоками питания, и позволяет использовать их с кабелями "20+4". При этом неиспользуемые контакты дополнительного разъема закрыты пластиковой крышкой: Рядом с процессорным разъемом установлен четырехконтактный разъем питания для вентилятора ЦП. Кроме него на плате установлено еще семь (!) трехконтактных разъемов: PWR_FAN - около задней панели, CHA_FAN1 и CHA_FAN3 - около "северного моста", OPT_FAN1 - около слотов DIMM, CHA_FAN2 и OPT_FAN2 - около "южного моста", OPT_FAN3 - в левом верхнем углу платы. На "северном мосту" установлен массивный радиатор, который соединен с радиатором на модуле питания при помощи тепловой трубки. Также с помощью тепловой трубки тепло с "южного моста" передается на "северный". Более того, эффективность охлаждения системы питания и чипсета можно улучшить, установив на радиатор модуля питания дополнительный турбинный вентилятор, который поставляется в комплекте. Рядом с "северным мостом" установлено четыре 240-контактных слота DIMM для модулей памяти стандарта DDR2. Они разбиты на две группы по два слота. Первые два слота относятся к первому каналу контроллера, другие два - ко второму каналу. Отметим, что плата совместима с памятью стандарта DDR2-533/667/800/1066/1200, а максимальный объем ОЗУ составляет 8 Гб. Как только на плату подается напряжение - зажигается подсветка кнопок Power и Reset, которые установлены на левом краю платы. На плате установлено два разъема PCI Express x16 (оба с защелками), которые предназначены для видеоплат. Благодаря возможностям чипсета X48, на оба разъема выделяется по 16 линий шины PCI Express v2.0. Кроме перечисленных разъемов, на плате ASUS Rampage Formula установлено еще два гнезда PCI, а также три - PCI Express x1. Причем черный разъем PCI Express x1 предназначен для установки фирменной звуковой платы из комплекта.

Возможности расширения

На плате ASUS Rampage Formula установлен "южный мост" ICH9R, с радиатором. В результате плата обеспечивает работу шести портов SerialATA II и позволяет объединить диски в RAID-массивы уровня 0, 1, 5 и 10. Кроме того, плата оснащена одним каналом ParallelATA, за функционирование которого отвечает контроллер JMB368 производства JMicron. В итоге - к плате ASUS Rampage Formula можно подключить восемь жестких дисков (шесть SATA II и два PATA). Плата обеспечивает работу 12 портов USB 2.0: шесть расположены на задней панели, а еще столько же можно подключить при помощи планок. Кроме того, плата оснащена и другой последовательной шиной - IEEE1394 (FireWire). Для этого на нее установлен контроллер VT6308P производства VIA. Всего предусмотрено два порта FireWire: один расположен на задней панели, другой подключается с помощью планки (есть в комплекте). Плата ASUS Rampage Formula оснащена восьмиканальным звуком Intel High Definition Audio, а в качестве кодека используется чип AD1988B. Напомним, что звуковая подсистема находится на отдельной плате. Теперь - пара слов о сети: на плате установлены два высокоскоростных сетевых контроллера Marvell 88E8056 (1000 Мбит/с), подключенные к шине PCI Express x1. Оба разъема RJ-45 выведены на заднюю панель платы, которая имеет следующую конфигурацию: Инженеры ASUS полностью отказались от поддержки LPT-порта и COM-портов. Также нет разъема PS/2 для подключения мышки. Зато в избытке есть порты USB 2.0, в наличии порт FireWire, а также оптический и коаксиальный S/PDIF-выход. Схема расположения компонентов: На плате ASUS Rampage Formula перемычек нет, а для обнуления CMOS применяется специальная кнопка (расположена на задней панели). Примечательно, что эту кнопку можно заблокировать при помощи специального переключателя. Кроме этого, на плате ASUS Rampage Formula есть кнопки для включения системы и для перезагрузки:

BIOS

BIOS платы ASUS Rampage Formula основан на версии AMI BIOS, и его объем равен 16 Мбит. Все настройки памяти находятся в разделе функций разгона: Там же есть параметр, который влияет на производительность - это установка частоты памяти. Еще один параметр, повышающий эффективность работы памяти, - установка "1T" (на других платах ASUS может называться "Command Rate"): Причем выбор доступных частот напрямую зависит от выбранного Strap: Теперь рассмотрим раздел, посвященный системному мониторингу. Плата отображает текущие значения температуры процессора, системы и чипсета (как "северного", так и "южного моста"), скорости вращения всех вентиляторов, а также уровни напряжений. Кроме того, скорость вращения всех подключенных вентиляторов может изменяться в зависимости как от температуры процессора и системы, так и от температур внешних термодатчиков. Соответствующие настройки осуществляются в разделе Q-FAN 2: Отслеживать параметры системы можно и в Windows: либо с помощью программного пакета AI Suite (базовый набор параметров), либо с помощью утилиты PC Probe II (расширенный набор). Обновить версию BIOS можно несколькими способами. Во-первых, можно воспользоваться утилитами AFUDOS (DOS) и ASUS Update (Windows), причем в последнем случае в BIOS можно записать POST-картинку (для этого предназначена функция MyLogo 3). Во-вторых, пользователь может воспользоваться утилитой EZ Flash 2, которая встроена в BIOS. Причем файл с новой прошивкой может находиться не только на привычном 3,5-дюймовом флоппи-диске, но и на жестком диске или USB-флэшке. Кроме того, предусмотрена функция CrashFree BIOS 3 (восстановление испорченной прошивки с помощью дискеты, CD или Flash-диска). Традиционно для плат производства ASUS, BIOS поддерживает отображение параметров на нескольких языках (Multilanguages BIOS). Также BIOS дает доступ пользователю к настройке всех функций современных процессоров: В заключение, отметим технологию OC Profile, которая позволяет сохранять все настройки BIOS в памяти, и при необходимости загружать их. Плата ASUS Rampage Formula поддерживает два независимых профиля: Еще отметим возможность управления внешним POST-дисплеем, на который можно вывести либо текущее время, либо заданную пользователем строку.

Разгон и стабильность

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет восьмифазную схему, в которой установлена пара конденсаторов емкостью 270 мкФ и 11 конденсаторов емкостью 560 мкФ. Отметим, что инженеры ASUS внедрили новую технологию Energy Processing Unit (или EPU). Ее суть заключается в том, что в режиме простоя или под малой нагрузкой модуль питания работает по четырехфазной схеме. А при полной нагрузке процессора преобразователь работает по восьмифазной схеме. Тем самым удается понизить общий уровень энергопотребления процессора. Говоря о функциях разгона, сразу отметим отсутствие динамического разгона (эта технология у ASUS называется NOS). Вместо этого, есть поддержка Super MemProfile и CPU Level UP. Технология ASUS Super MemProfile обеспечивает совместимость с технологией Intel XMP (Extended Memory Profiles). Это своего рода аналог NVIDIA EPP (Enhanced Performance Profiles), суть которой заключается в хранении в SPD модулей памяти информации о гарантированных режимах работы памяти. Каждый набор включает информацию о частоте памяти, напряжении и соответствующих таймингах, и главное - субтаймингах. Таким образом, разгон с помощью функции Super MemProfile происходит на основе информации о возможностях памяти: частота памяти устанавливается максимально возможной, и затем, с помощью доступных множителей, устанавливается частота системной шины (а следовательно, и процессора). Вторая функция - CPU Level UP - несколько проще и понятнее: плата Rampage Formula предлагает фиксированный набор значений частот FSB/MEM, а для лучшего восприятия каждый набор соответствует характеристикам одного из процессоров Intel. В частности, мы установили на плату процессор E6550, и установили "CPU Level UP" равным "E6700" (напомним, что данный процессор имеет множитель = 10, частоту FSB=266 МГц и, соответственно, тактовую частоту 2,66 ГГц). В результате, плата установила частоту FSB=380 МГц и оставила множитель без изменений (т.е. = 7). Соответственно, мы получили тактовую частоту процессора = 2,66 ГГц. Причем, что приятно, плата "сообразила", что можно разогнать еще и память, и, использовав множитель 6/5, установила частоту памяти равной 456 МГц (что соответствует DDR2-912). Впрочем, профессиональные оверклокеры предпочитают устанавливать все настройки самостоятельно. Поэтому перечислим соответствующие функции по порядку. Во-первых, плата ASUS Rampage Formula позволяет изменять частоту системной шины в диапазоне от 200 до 800 МГц с шагом 1 МГц. Удобно то, что необходимое значение частоты FSB можно ввести с клавиатуры. Во-вторых, присутствует функция изменения множителя ЦП. Впрочем, она понадобится только владельцам "экстремальных" процессоров Intel с разблокированным множителем. Перечислим остальные функции разгона: Теперь переходим к практическому разгону. Плата ASUS Rampage Formula показала великолепные результаты: стабильная работа системной шины на частоте 558 МГц с процессором на ядре Conroe. Кроме перечисленных параметров, BIOS платы имеет пару недокументированных функций, таких как "Transaction Booster": и "AI Clock Twister": Как мы ранее выяснили, параметры "Transaction Booster" и "AI Clock Twister" изменяют некоторые второстепенные тайминги и настройки. Одним словом, их можно использовать для некоторого увеличения производительности системы, но только после того, как исчерпаны все остальные средства. Ибо увеличение частоты системной шины на 1-2 МГц (то есть повышение частоты процессора и памяти на 10 МГц) дает больший прирост скорости, нежели указанные функции.

Производительность

При определении стартовой частоты FSB оказалось, что плата завышает ее на 1 МГц. В тестовой системе было использовано следующее оборудование: Вначале посмотрим на результаты синтетических тестов. Теперь - тесты игровых программ. Тесты прикладного ПО. Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше. Сжатие данных (WinRAR) измерялось в кб/с, т.е. больше - это лучше.

Выводы

С технической точки зрения, к плате ASUS Rampage Formula у нас не возникло никаких претензий. Этот продукт выполнен на очень высоком уровне и полностью раскрывает потенциал чипсета Intel X48. Что касается цены, то она находится в разумных рамках (7000 руб. на момент тестирования), и мы можем спокойно рекомендовать эту плату компьютерным энтузиастам. Впрочем, мы все же рекомендуем дождаться обзора материнской платы Rampage Extreme, которая работает с памятью DDR3. Как показывает наш опыт, платы ASUS с поддержкой этого типа памяти разгоняются чуть лучше. К тому же, функциональность и комплектация плат версий Extreme несколько богаче плат серии Formula, и вполне возможно, что по соотношению "цена/привлекательность" версия Extreme будет лучше.

Заключение

Плюсы:

• высокая стабильность и производительность;
• восьмифазная схема питания процессора;
• двухфазная схема питания памяти;
• наличие двух слотов PCI Express x16 v2.0;
• поддержка SerialATA II/RAID (6 каналов; ICH9R);
• поддержка одного канала PATA (JMB368);
• два сетевых контроллера Gigabit Ethernet;
• поддержка интерфейса USB 2.0 (12 портов) и IEEE-1394 (FireWire; два порта);
• широкий набор фирменных технологий ASUS (PC Probe II, EZ Flash 2, CrashFree BIOS 3, MyLogo 3, Q-Fan 2 и проч.);
• дополнительный набор технологий AI Proactive (AI Overclock, OC Profile, AI Net 2, прочее);
• пассивная/активная система охлаждения чипсета и модуля питания;
• кнопки Power и Reset;
• разумная цена.

Минусы:

• комплектация не соответствует уровню high-end-продукта.

Особенности платы:

• восьмиканальная звуковая подсистема находится на платке SupremeFX II;
• на задней панели есть шесть портов USB 2.0 и кнопка сброса CMOS; нет LPT- и COM-портов, нет PS/2 для мыши.
