Материнские платы

ECS 945P-A на Intel 945P

⇣ Содержание

ECS PF5
Чипсет Intel 945P
Процессор LGA775 Pentium 4 FSB 1066800533МГц
Celeron Prescott FSB 533МГц
Dual-Core Pentium4
HyperThreading
Память DDR2 400533667
HDD 1x UltraDMA/100
4x SerialATA II
Дополнительно Звук AC`97 2.3
8 USB 2.0
10100Mbit Ethernet
Цена: ~100$ (Price.ru)

Как только мы получили плату ECS 945P-A, то сразу в глаза бросилось поразительное сходство с платой ECS PF5 Extreme. Однако новая плата не относится к серии Extreme, а является типичным бюджетным продуктом. Кстати рынок бюджетных материнских плат, это та область, где позиции Elitegroup традиционно сильны. Это означает низкую цену, минимальную комплектацию и скудные возможности расширения. Т.е. все то, что необходимо для сборки компьютера среднестатистического пользователя.

Спецификация ECS 945P-A


 ECS 945P-A

ECS PF5
Процессор - Intel Pentium 4 (Prescott (2M)/Gallatin ) с частотой шины 1066/800/533 МГц;
- Двухядерные Intel Pentium D (Smithfield) с частотой шины 800 МГц;
- Intel Celeron-D (Prescott) с частотой шины 533 МГц;
- Разъем Socket LGA775;
- Поддержка процессоров с технологией HyperThreading
Чипсет - Северный мост Intel® 945P Memory Controller Hub (MCH);
- Южный мост Intel® 82801GB Enhanced I/O Controller Hub (ICH7);
- Связь между мостами: DMI
Системная память - Четыре 240 контактных слота для DDR2 SDRAM DIMM
- Максимальный объем памяти 4Гбайт
- Поддерживается память типа DDR2 400533667
- Возможен двухканальный доступ к памяти
Графика - Два слота PCI Express x16;
Возможности расширения - Три 32-х битных PCI Bus Master слота;
- Один слот PCI Express x1;
- Восемь портов USB 2.0 ( 4 встроенных + 4 дополнительных);
- Встроенный звук AC`97 2.3;
- Сетевой контроллер 10100Mbit;
Возможности для разгона - Изменение частоты FSB от 200 до 500 Мгц с шагом 1 Mhz;
- Изменение напряжения на процессоре, памяти и чипсете.
Дисковая подсистема - 1 канал UltraDMA100/66/33 Bus Master IDE (с поддержкой до 2 ATAPI-устройств)
- Поддержка протокола SerialATA II (4 канала - ICH7)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS - 4MBit Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Разное - Один порт для FDD, один последовательный и один параллельный порты, порты для PS/2 мыши и клавиатуры
- STR (Suspend to RAM)
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-пиновый разъем питания ATX
- Дополнительный 4 пиновый разъем питания
- Дополнительный 4х пиновый разъем питания Molex
Мониторинг - Отслеживание температуры процессора,системы, напряжений, скорости вращения двух вентиляторов
- Технология Smart Fan
Размер - ATX форм-фактор, 245мм x 305мм (9.63" x 12")

Коробка

Коробка платы ECS 945P-A выглядит следующим образом:


 ECS 945P-A

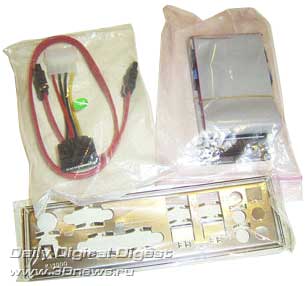

Комплектация

  • Материнская плата
  • CD диск с ПО и драйверами
  • Руководство пользователя на английском языке
  • Один ATA-100 шлейф, FDD шлейф
  • Один кабель SerialATA + один переходник питания (один разъем)
  • Заглушка на заднюю панель корпуса

Комплектация платы ECS 945P-A включает необходимый минимум компонентов, необходимых для сборки системы. Это шлейфы, кабель SerialATA, соответствующий переходник питания и заглушка на заднюю панель корпуса.


 ECS 945P-A

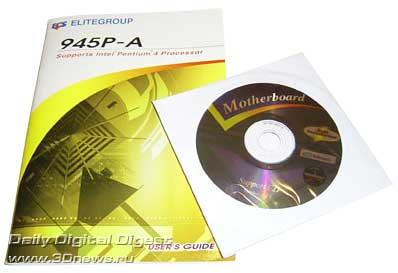

Комплектацию завершает руководство пользователя и CD диск, на котором записаны драйвера ко всем контроллерам платы, а также дополнительное ПО (Data Processing Utility, I'm InTouch, MediaRing, ProMagic, ShowShifter).


 ECS 945P-A

Итоговый вывод: учитывая розничную цену (приблизительно 100$ на момент тестирования) за комплектацию можно поставить оценку "4".

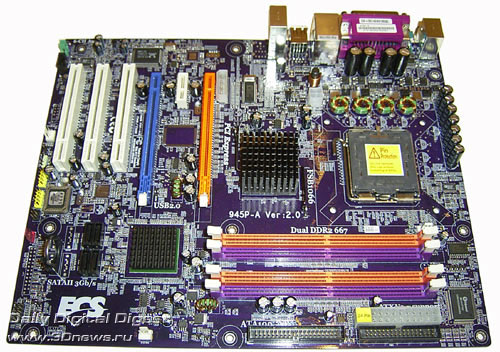

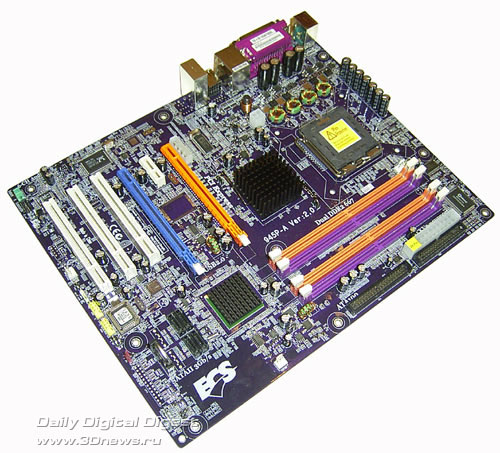

Плата ECS 945P-A

К недостаткам дизайна платы можно отнести блокировку защелок слотов DIMM видеокартой PCI Express.


 ECS 945P-A

Других проблем у сборщика возникнуть не должно: основной разъем питания установлен на нижнем краю платы, а дополнительный 4-х пиновый - около процессорного сокета. Кстати сам сокет - абсолютно стандартный:


 ECS 945P-A

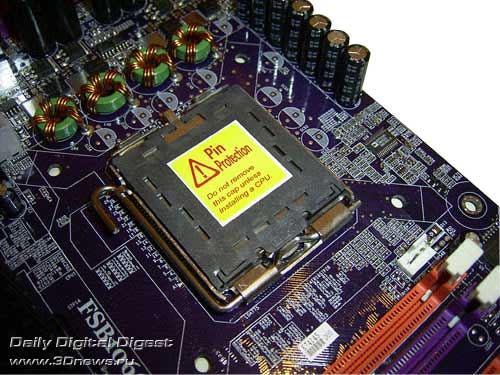

Однако есть один интересный момент: судя по надписи на крышке сокета он произведен компанией Molex, одним из крупнейших производителей компонентов для ПК (словосочетание Molex-коннектор уже стало нарицательным).


 ECS 945P-A

Рядом с ним установлен 4х пиновый разъем (CPUFAN1) для кулера. Кроме него на плате установлено еще два 3-х пиновых разъема: SYSFAN2 - на левом краю платы и SYSFAN3 - на нижнем краю. Стоит отметить, что два разъема (CPUFAN1 и SYSFAN3) имеет поддержку функции Smart Fan, которая позволяет регулировать скорость вращения в зависимости от температуры.

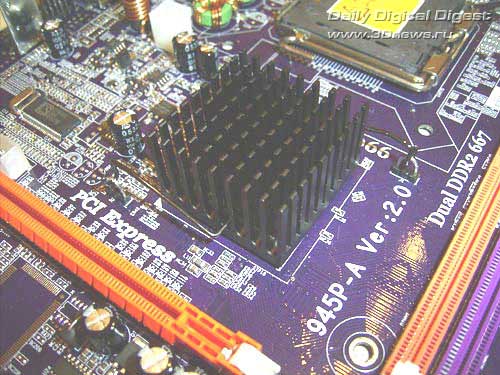

Охлаждение северного моста пассивное:


 ECS 945P-A

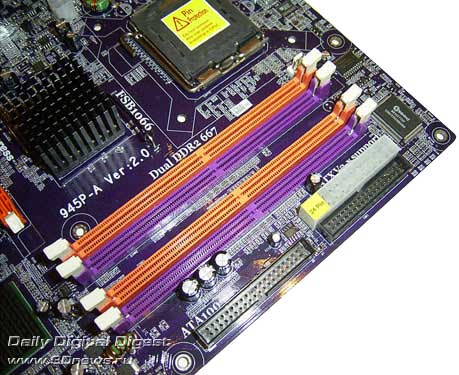

Под северным мостом установлено четыре 240пиновых слота DIMM для модулей памяти DDR2. Они разбиты они на две группы по два слота. Первые два слота относятся к первому каналу контроллера, последние два - ко второму каналу.


 ECS 945P-A

Отметим, что плата поддерживает память стандарта DDR2-400,533 и 667; а общий объем памяти равен 4Гбайт.

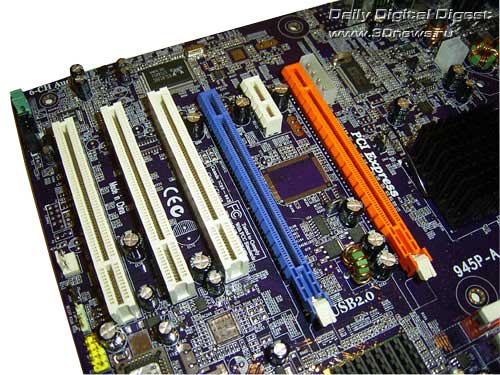

На плате установлено два слота PCI Express x16 ( оба с весьма неудобными защелками), которые предназначены для видеокарт.


 ECS 945P-A

Это дает возможность работы с двумя видеокартами ATI в режиме Crossfire, и потенциально - nVidia SLI. Распределение линий стандартно (для чипсета i945P): на первый слот жестко выделяется 16 линий PCI Express, в результате чего на второй слот остается 4 линии. Еще одна линия выделяется на слот PCI Express x1. Впрочем, при установке второй видеокарты в слот PCI-E, слот PCI Express x1 отключается. Кроме перечисленных слотов на плате ECS PF5 установлено еще три "обычных" PCI слота. И последнее замечание - при установке двум мощных видеокарт необходимо подключить кабель питания к дополнительному разъему Molex на материнской плате.

Возможности расширения

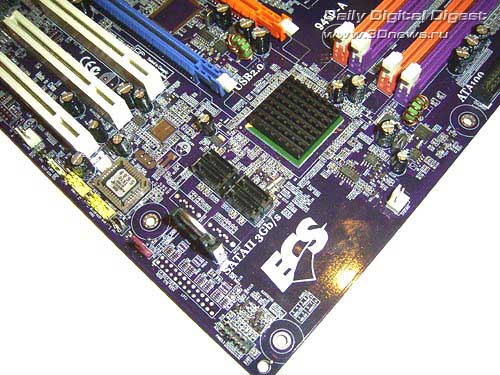

На плате ECS 945P-A установлен южный мост ICH7, с радиатором. В результате плата поддерживает 4 порта SerialATA II; функций по объединению дисков в RAID массивы - нет.


 ECS 945P-A
обратите внимание на вертикальное расположение батарейки

Итого к плате можно подключить 6 жестких дисков: 4 по протоколу SerialATA II и два по ParallelATA.

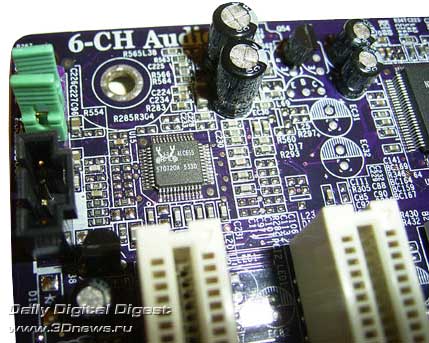

Как мы уже говорили дизайн платы практически полностью совпадает с дизайном платы PF5 Extreme. Но для снижения цены все дополнительные контроллеры были убраны (в частности двухканальный SerialATA IIRAID Sil3132R, контроллер Firewire - VT6307), а вместо звуковой системы Intel HDA с кодеком ALC880, пользователь платы ECS 945P-A получает стандартный AC97 2.3 с шестиканальным кодеком ALC655.


 ECS 945P-A

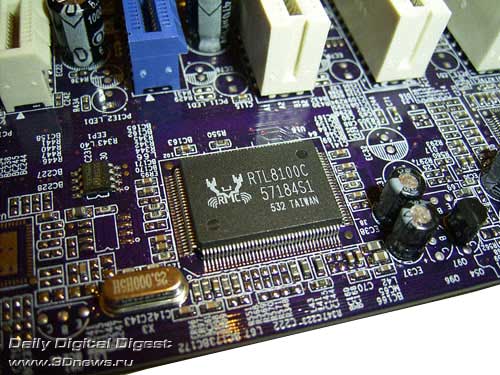

Также пользователь получает обычный сетевой контроллер RTL8100С, производства компании Realtek (подключен к шине PCI):


 ECS 945P-A

Гигабитный контроллер (Marvell 88E8053 ) предусмотрен дизайном, но не распаян.

Далее - на плате установлено 8 портов USB2.0. Из них 4 порта установлены на задней панели, а еще 4 подключаются при помощи брекетов (в комплекте один брекет с двумя портами).

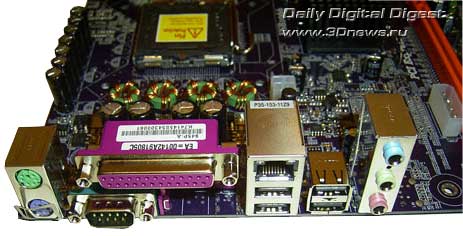

Задняя панель платы имеет следующую конфигурацию:


 ECS 945P-A

Можно обратить внимание на отсутствующий COM порт. На плате PF5 Extreme на этом месте установлен один порт Firewire и вход SP-DIF, но наша плата не поддерживает ни того, ни другого.

На плате ECS PF5 установлена единственная перемычка: JP1 - перемычка для обнуления CMOS (расположена на левом краю платы; недалеко от батарейки).

Теперь поговорим о настройках биоса.

BIOS

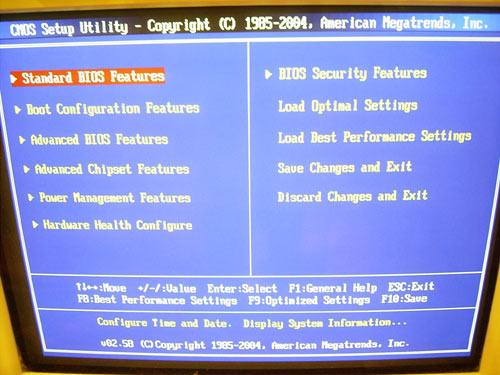

Биос платы ECS PF5 основан на версии AMI BIOS.


 ECS 945P-A

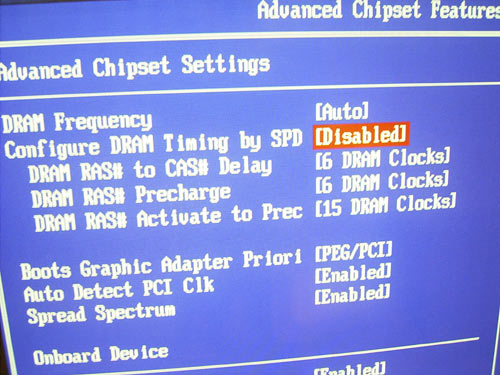

В разделе настроек работы памяти только стандартный набор таймингов ("Precharge to Active"(Trp), "Active to precharge" (Tras) и "Active to CMD"(Trcd)). Причем отсутствует один из главных параметров - "CAS Latency".


 ECS 945P-A

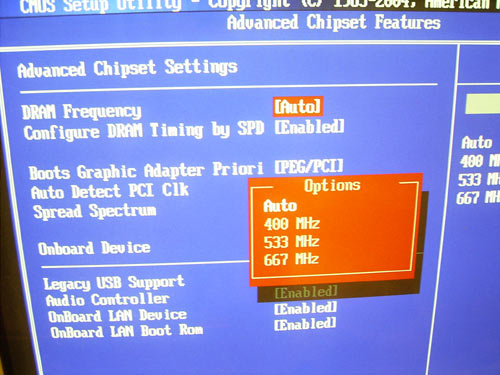

Следующий параметр, который влияет на производительность - это установка частоты работы памяти.


 ECS 945P-A

Итак, пользователю доступны все возможные делители частоты памяти 1:2(DDR2-400),2:3 (DDR2-533), 5:6 (DDR2-667).

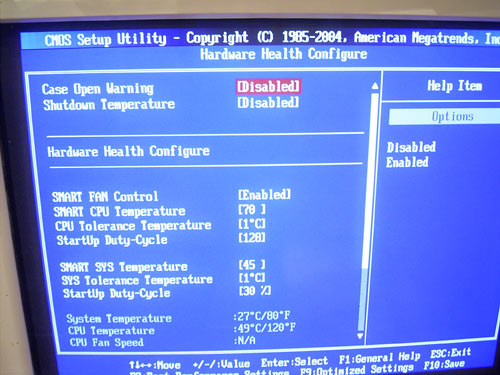

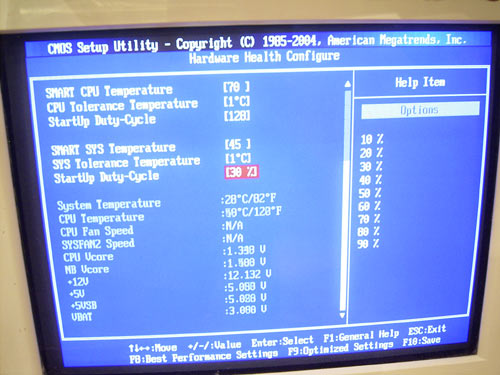

Теперь рассмотрим раздел, посвященный системному мониторингу.


 ECS 945P-A
 ECS 945P-A

Плата отображает текущие значения температуры процессора и системы, скорости вращения двух (из трех) вентиляторов, а также уровни напряжений. Кроме того, для процессорного кулера, а также для CHAFAN3 доступна технология Smart Fan, которая позволяет регулировать скорость вращения в зависимости от температуры процессора.

Разгон и стабильность

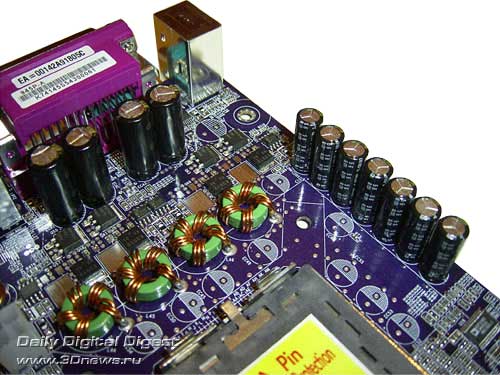

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 4х фазную схему, в которой установлены одиннадцать конденсаторов емкостью 1800 мкФ.


 ECS 945P-A

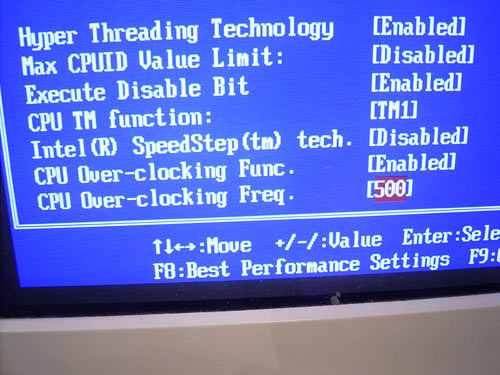

Теперь переходим к рассмотрению функций разгона. Во-первых, плата ECS PF5 позволяет изменять частоту системной шины в диапазоне от 200 до 500Мгц с шагом 1 Мгц.


 ECS 945P-A

Удобно то, что необходимое значение частоты FSB можно ввести с клавиатуры.

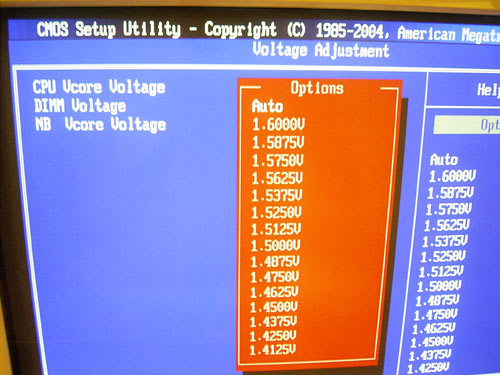

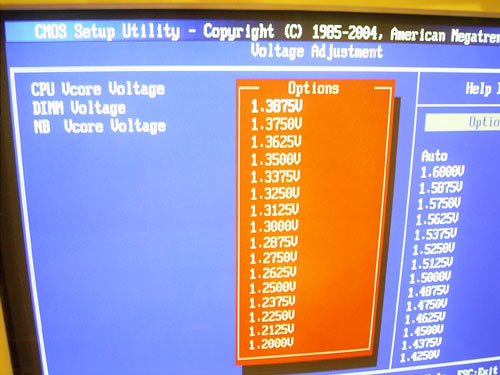

Во-вторых, плата ECS PF5 позволяет изменять напряжение на процессоре(Vcore) в очень широком диапазоне: от 1.2V до 1.6V с шагом 0.0125V.


 ECS 945P-A  ECS 945P-A

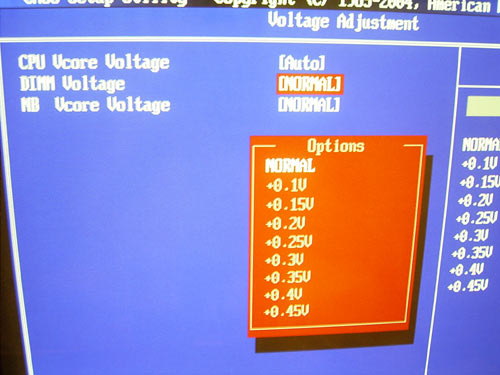

Далее - опытный пользователь может увеличить Vmem на 0.45V (с шагом 0.05V).


 ECS 945P-A

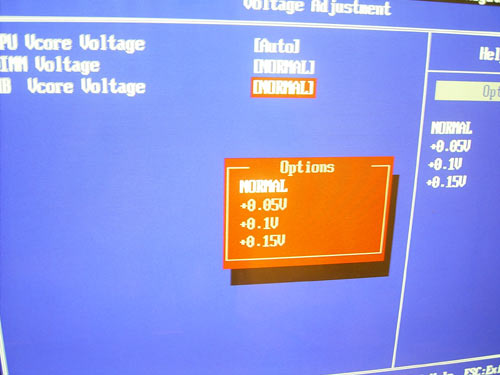

Кроме этого в нашем распоряжении есть функция повышения напряжения на чипсете(на северном мосту) на 0.15V с шагом 0.05V:


 ECS 945P-A

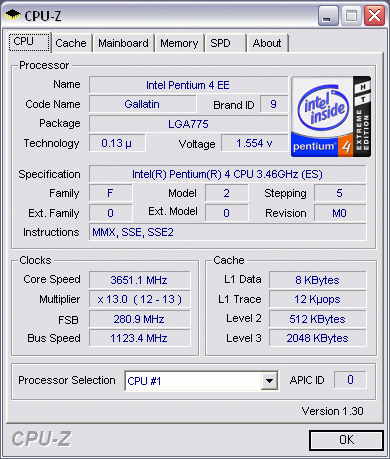

Теперь попробуем функции разгона на практике. Итак, плата ECS PF5 показала неоднозначные результаты: стабильная работа на частоте FSB = 298Мгц с процессором Extreme Edition,


 ECS 945P-A

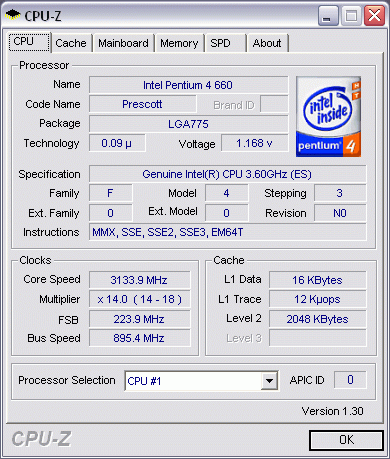

и стабильная работа на частоте FSB = 224Мгц с процессором Pentium4 660.


 ECS 945P-A

Результаты разгона хуже чем на платы PF5 Extreme, которая основана на том же дизайне. Поэтому рекомендовать эту платы для оверклокинга мы не будем (впрочем, вполне возможно, в следующих версиях биоса способность к разгону будет улучшена).

Производительность

При определении стартовой частоты FSB оказалось, что плата устанавливает ее довольно точно.


 ECS 945P-A

Однако у платы есть одна хитрость: если сбросить настройки CMOS перемычкой, то штатная частота завышается на 15Мгц! Вылечить это можно только выбрав "Load Optimal Settings", с последующей установкой всех настроек биоса.


 ECS 945P-A

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор Intel Pentium4 LGA775 660 (3.6Ггерц ; Prescott-2M)
Кулер Gigabyte 3D Cooler GP Edition
Видеокарта Abit Radeon X600XT
Звуковая карта -
HDD IBM DTLA 307030 30Gb
Память 2x256 Мбайт DDR2-533 SDRAM , производства Samsung (тайминги по SPD)
Корпус Inwin506 с блоком питания PowerMan 300W
OS Windows XP SP1

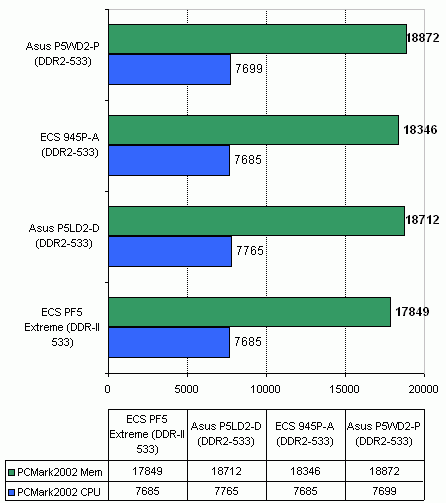

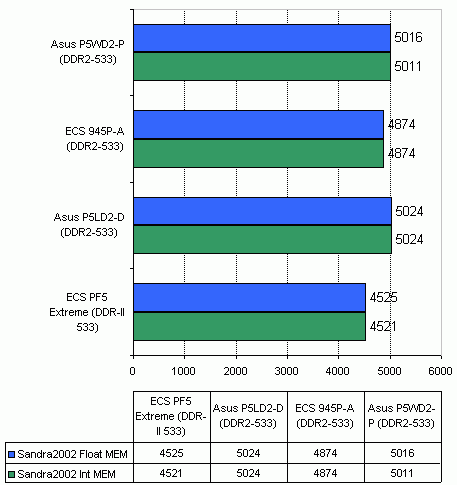

Вначале посмотрим на результаты синтетических тестов.


 ECS 945P-A

 ECS 945P-A

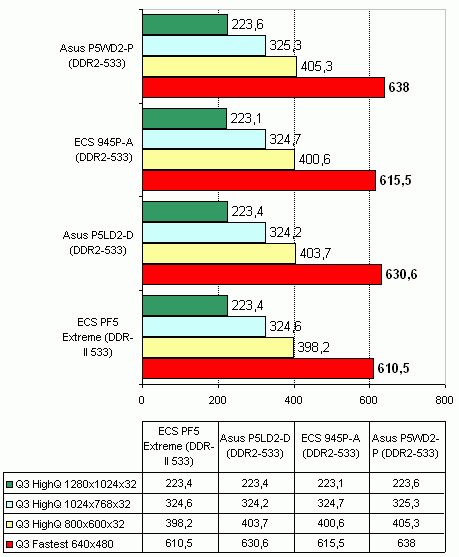

Теперь тесты игровых программ.


 ECS 945P-A

 ECS 945P-A

 ECS 945P-A

 ECS 945P-A

 ECS 945P-A

 ECS 945P-A

 ECS 945P-A

Выводы

Цена на плату ECS 945P-A одна из самых низких среди цен на платы i945P, и равна приблизительно 100$ (на момент тестирования). За эти деньги пользователь получает довольно стабильную и производительную плату. Однако плата имеет базовые возможности расширения, скудную комплектацию и откровенно слабые функции разгона. Впрочем перечисленные моменты не являются недостатками, а скорее особенностями любой бюджетной материнской платы. Единственный технический момент, который не позволяет нам поставить на плату ECS 945P-A клеймо заурядной бюджетной платы - это наличие двух слотов PCI Express x16, что потенциально позволяет использовать две видеокарты ATI в режиме Crossfire.

 ECS 945P-A

Заключение

Плюсы:
  • Высокая стабильность и хороший уровень производительности.
  • Два слота PCI Express x16 (реальное распределение: 16 + 4 линии PCI-E ).
  • Поддержка SerialATA II ( 4 канала ; ICH7).
  • Cетевой контроллер 10100Мбит.
  • Поддержка интерфейса USB2.0 (8 портов).
Минусы:
  • Скудная комплектация.
  • Встроенный 6-и канальный звук.
Особенности платы:
  • Неоднозначные результаты разгона.
