- Материнская плата;
- CD диск с ПО и драйверами;
- ATA-100 шлейф, FDD шлейф;
- Руководство пользователя + краткая инструкция по установке;
- Брекет с 2 дополнительными портами USB2.0;
- Наклейка с описанием перемычек.
Плата ориентирована на бюджетный сектор. Тестовая лаборатория получила сразу два образца платы. Первый прибыл из Тайваня в фирменной коробке, а второй комплект я получил в OEM упаковке (то бишь, в антистатическом кулечке). Единственное отличие - отсутствие в коробочной версии брекета с 2 дополнительными портами USB2.0. Но, скорее всего, это недоразумение. Номера ревизий и производительность плат полностью совпадали.

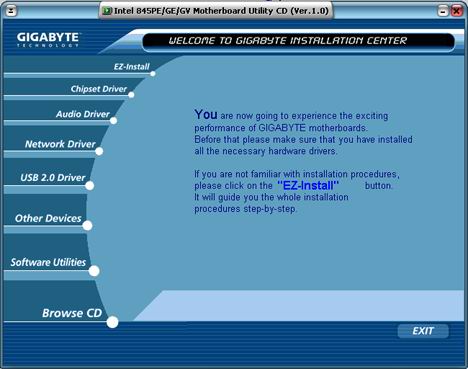

Содержимое компакт-диска также не может похвастаться богатством: необходимые для работы драйвера, фирменные утилиты Gigabyte. Из дополнительного программного обеспечения есть только пакет Norton Internet Security 2002.
Краткое руководство традиционное для Gigabyte: сложенный вчетверо лист бумаги с пояснениями и иллюстрациями, которые сопровождают каждый этап сборки/настройки системы.
Что касается руководства пользователя, то к этой книжечке претензий нет. Есть описание всех перемычек и коннекторов, есть раздел, посвященный настройкам биоса.

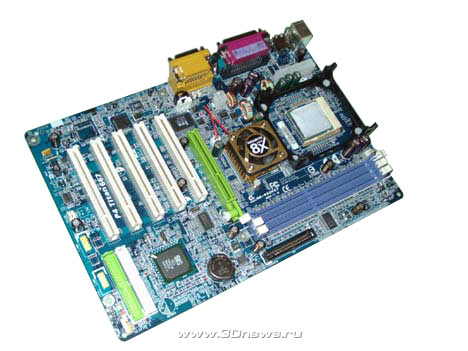

Взяв плату в руки
Плата очень компактная - всего 20 на 30 см; устанавливается в корпус быстро и без затруднений.
Северный мост платы охлаждается большим кулером, хотя, как покажут дальнейшие тесты, такое охлаждение не является необходимостью.
Количество слотов памяти на плате 8SG667 - три. В результате максимальный объем памяти равен 2Гбайт (DDR333DDR400) или 3Гбайт (DDR266). О поддержке DDR400 нужно сказать особо. Она официальная, но с одним условием - модули должны быть сертифицированы Gigabyte. Соответствующий список (в котором довольно много наименований) прилагается. Интересно отметить, что допускается работа как с 2 модулями, так и с 3 модулями DDR400.
Далее - несмотря на то, что плата имеет стандартную ширину и всего 5 слотов PCI, есть уже знакомая всем проблема, когда защелки слотов DIMM упираются в видеокарту.
Кстати пара слов о AGP. Как и все платы на SiS648, плата Gigabyte 8SG667 поддерживает только 1.5 вольтовые видеокарты стандарта AGP 4X8X.
AGP слот оборудован привычной защелкой в виде поворачивающегося штифта.
Под слотами DIMM установлен одинокий разъем для подключения дисковода. А вот IDE разъемы перенесены на левую половину платы и установлены под последним слотом PCI. Этот момент делает невозможным установку длинных PCI карт в последний слот.
Что касается RAID контроллера, то дизайн PCB его не предусматривает. Впрочем, еще раз напомню, что плата бюджетная и требовать от нее обширного списка функций было бы неправильно.
И действительно, функциональный набор невелик - на плате установлено 5 слотов PCI и имеется поддержка 6 портов USB2.0 (она встроена в южный мост SiS963). Два порта расположены на задней панели и еще 4 подключаются с помощью брекетов (напомню, в комплекте только один брекет с 2 портами).
Дизайн PCB предусматривает установку LAN контроллера (RTL8100B; на нашей плате его нет) и 6-ти канального звука на основе кодека ALC650. А вот поддержки последовательной шины Firewire на плате нет, несмотря на то, что она встроена в южный мост чипсета.
Как видно на фото, микросхема биоса (расположена слева от ALC650) одна и намертво впаяна. Это как-то неправильно. Думаю, многие согласятся, что поддержка технологии DualBIOS не нужна на бюджетных платах (хотя, с другой стороны, данная функция позволяет безопасно обновлять биос через интернет, что сокращает расходы на обслуживание). Но вот впаянная микросхема может доставить немало головной боли сервис-центрам.
Что касается задней панели платы, то она стандартная.
По традиции привожу схему джамперов на плате:
Перемычек нет вообще, отсутствует даже джампер для принудительной очистки CMOS. Делаем вывод, что все настройки осуществляются из биоса.
BIOS
Биос платы выполнен на основе Award и содержит минимальный набор настроек.
Теперь более подробно посмотрим на разделы биоса. Первое - установка параметров работы памяти.
Все самые главные настройки работы памяти - присутствуют. Кстати, чтобы попасть в этот раздел, необходимо в главном меню биоса нажать комбинацию "Ctrl+F1". Это стандартная фича плат Gigabyte для защиты от неопытных пользователей, которые могут установить слишком низкие тайминги работы памяти, в результате чего плата не стартует. А если учесть, что выходом из этой ситуации является обнуления биоса, а перемычка для этой операции отсутствует... Ну, в общем вы меня понимаете, не каждый пользователь догадается
вытащить батарейку ;)
Теперь о системном мониторинге.
Помню, на бюджетный платах Gigabyte (пример плата Gigabyte 8IE) этот раздел имел всего один датчик - контроль вскрытия корпуса. А на нашей плате к нему добавилось уже определение скорости вращения вентиляторов и функции предупреждения пользователя о их остановке. А вот функции определения темпемературы процессора, а также функции контроля за уровнем напряжения - отсутствуют.
Разгон и стабильность
Смотрим на преобразователь питания. В нем задействована 2-х канальная схема питания и установлены семь конденсаторов емкостью 1500 мкФ.
Набор функций для разгона процессора минимальный.
Установка частоты FSB осуществляется в диапазоне от 60 до 355Мгерц, с шагом 1Мгерц.
Последняя цифра - это не ошибка. Чисто теоретически такая частота достижима. Для этого нужен технический сэмпл процессора Pentium 4 (который имеет нефиксированный множитель), функция изменения множителя и функция установки частоты памяти на частоту ~200мгерц (и менее).
Впрочем, гадать не будем. Плата Gigabyte 8SG667 не имеет функции изменения множителя процессора, равно, как не имеет других важных функций для разгона: повышения напряжения на процессоре и памяти.
Из функций, предназначенных для разгона, можно отметить только установку частоты работы памяти. А вот тут вариантов великое множество. Не буду перечислять, лучше приведу
соответствующие фото.

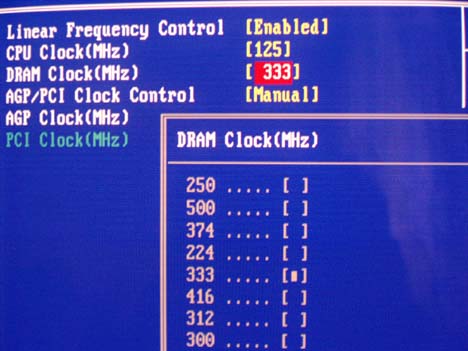

доступные частоты работы памяти для FSB=125Мгерц
Таблица возможных значений выглядит просто внушительно, особенно, если учесть, что производительность системы с процессором Pentium4 сильно зависит от пропускной способности памяти. И при наличии качественной памяти, с хорошим охлаждением и солидным повышением напряжения Vmem можно было бы попробовать установить частоту памяти более 200(400)Мгерц.
Однако, в нашем распоряжении нет функции повышения напряжения на памяти. В результате чего для стабильной работы лучше всего выставлять параметры памяти по SPD.
Итак, результат разгона - максимально возможная частота работы моего процессора - составила 125Мгерц.
Достаточно слабый результат, особенно, если учесть, что этот же процессор отлично работал на плате Shuttle AB45 на частоте 130Мгерц (у этой платы также отсутсвует функция повышения напряжения Vcore).
Резюме - для оверклокера эта плата не представляет ни малейшего интереса.
Производительность
В качестве противников для нашей платы была выбрана плата Abit BE-7 на чипсете i845PE.
В тестовой системе было использовано следующее оборудование:
- Процессор Intel Pentium 4 1.8GHz (Northwood)
- Видеокарта Ti4200(315600) на чипе nVidia GeForce4 64Mb (nVidia Detonator v40.41 )
- Звуковая карта Creative Live 5.1
- Жесткий диск IBM DTLA 307030 30Gb
- 256 Мбайт PC3200 DDR SDRAM производства Samsung
- Корпус Inwin506 с блоком питания PowerMan 250W
- Операционная система Windows 2000 English
Вначале посмотрим на результаты синтетических тестов.
Теперь тесты реальных приложений.
И наконец тесты игровых программ.
Во всех тестах наблюдается приблизительно одинаковая картина. Плата на чипсете SiS648 с памятью DDR333 отстает от i845PE, а с памятью DDR400 показывает схожие результаты.
Получается, что платы на SiS648 и памятью DDR400 это дешевый аналог более дорогих систем на i845PE.
Однако, все это справедливо для процессоров с частотой шины 100(400) Мгерц. А для процессоров с частотой шины 133(533) Мгерц - эффект от использования DDR400 может
быть значительно больше.
Выводы
Подведем итоги. Для разгона процессора/памяти плата GA-8SG667 не подходит вообще. Однако, это не означает, что плата плохая. Просто она ориентирована на бюджетный сектор, где основными требованиями являются стабильность и лучшее соотношение "цена/функциональность".
Если со стабильностью у платы 8SG667 все в порядке, то вот с ценой маркетологи Gigabyte явно ошиблись. В магазине она лежит по цене ~3000 руб, что довольно много за плату такого уровня. Для примера можно взять GA-8ST667 (SiS645DX) за ~2400 или даже GA-8SR533 (SiS645) - за ~2300руб (обе эти платы по набору полезных функций не уступают 8SG667).
Так что до тех пор, пока цена платы не снизится до разумных пределов (~2500руб), рекомендовать ее к покупке я не могу.
Заключение
Плюсы:
- Хорошая стабильность и производительность;
- Есть вариант с LAN контроллером;
- Встроенный 6-и канальный аппаратный звук;
- Отличная поддержка DDR400 памяти.
Минусы:
Особенность платы:
- Нет поддержки процессора с технологией HyperThreading;
- Нет функций разгона.
