Сравнительное тестирование материнских плат на чипсете Intel P55

Выход новейших процессоров Intel Core i7-870 и Core i5-750 является большим шагом в развитии IT-индустрии. Важность события заключается в том, что компания Intel переносит в сектор high- и middle-end некоторые элементы архитектуры Nehalem, которая, по большому счету, является серверной. Однако данный переход трудно назвать безболезненным для пользователя, поскольку новые процессоры выполнены в новом форм-факторе LGA1156, что означает необходимость приобретения новой материнской платы. С другой стороны, привычный LGA775 также не особо экономил деньги конечного пользователя, поскольку каждое новое поколение таких процессоров требовало перехода на чипсет следующего поколения. В любом случае, возникает уникальная ситуация, когда в ассортименте Intel присутствуют продукты (процессоры и чипсеты) для трех разных платформ - LGA1366, LGA1156 и LGA775.

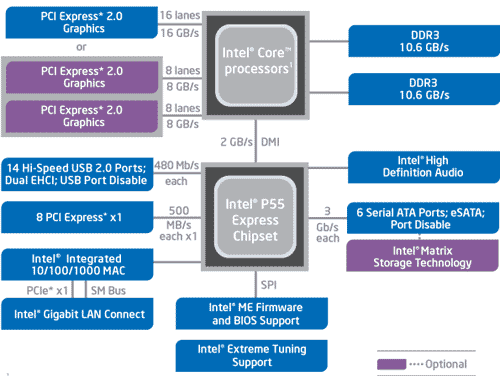

Для производства материнских плат с разъемом LGA1156 компания Intel представила чипсет P55, который на сегодняшний день является единственным продуктом для этой платформы. Характеристики P55 в большой степени были предопределены архитектурой самих процессоров LGA1156. Начнем с того, что вслед за контроллером памяти в процессор был интегрирован контроллер шины PCI Express, который используется для связи с графической подсистемой. Соответственно, поддержка шины QPI стала ненужной, как, собственно, и микросхема "северного моста". Напомним, что в X58 шина QPI использовалась для связи процессора и "северного моста". А поскольку чипсет P55 состоит всего из одного чипа, то в процессоры LGA1156 была интегрирована поддержка шины DMI (Digital Media Interface), для связи CPU с "южным мостом". Впрочем, термин "южный мост" уже не совсем корректен, в Intel чипсет P55 называют PCH (Platform Controller Hub). Схематично новая архитектура выглядит следующим образом:

Несмотря на очевидное сходство чипа P55 и "южного моста" ICH10, необходимо отметить пару нововведений. Во-первых, увеличено количество портов USB2.0 с 12 до 14. Во-вторых, увеличено количество линий PCI Express с 6 до восьми, а спецификация шины соответствует версии 2.0. Остальные характеристики остались на прежнем уровне: поддержка шести каналов SerialATA II + поддержка RAID, поддержка HD-звука и четырех слотов PCI.

Стоит отметить, что теоретически не существует препятствий для создания материнской платы с процессорным разъемом LGA1156 и одним из "южных мостов" Intel, работающих на шине DMI (например, ICH10 или ICH9). Но в этом году подобные продукты мы вряд ли увидим, разве что безумные инженеры ASRock удивят публику. Дело в том, что в ближайшем будущем платы LGA1156 будут основой для high- и middle-end-систем, а у экономных пользователей останется большой выбор плат с разъемом LGA775. Однако по мере расширения ассортимента процессоров Intel i5, и особенно после выхода дешевых процессоров Intel i3, очень вероятно появление плат LGA1156 с "южным мостом" ICH10R. Причем, по некоторым слухам, Intel рассматривает возможность переименования различных версий моста ICH10 (R) в чипсеты P53 и P51.

Но пока за право обладания LGA1156-системой приходится платить очень много. В частности, первые материнские платы для новой платформы предлагаются по цене более 6 тысяч рублей. Поэтому, чтобы не ошибиться при покупке столь дорогой платы, мы подготовили сводное тестирование девяти моделей на чипсете Intel P55.

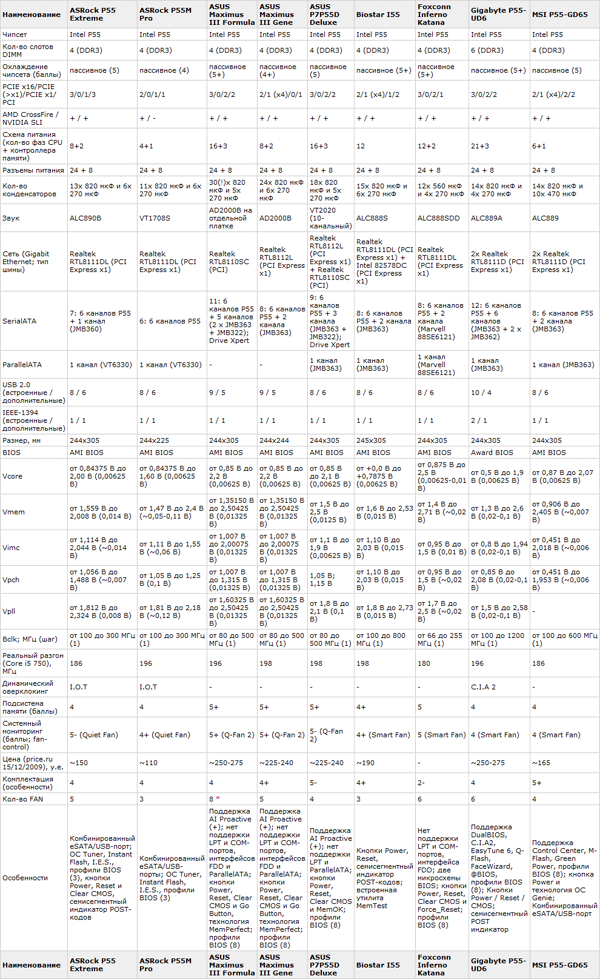

Сравнительная таблица характеристик материнских плат (нажмите для увеличения)

В таблице мы использовали символ * для обозначения какой-либо особенности или рекордного значения. А теперь рассмотрим каждую материнскую плату несколько подробнее.

ASRock P55 Extreme

Эта материнская плата понравилась нам по многим причинам. Начнем с главного, а именно, с розничной цены, которая на данный момент является самой низкой среди всех ATX-плат на чипсете P55. При этом откровенных недостатков у ASRock P55 Extreme нет, а возможности расширения не уступают конкурентам. Кроме того, отметим, что стоимость собранной системы на базе этой платы будет еще ниже, поскольку у пользователя есть возможность установить большинство LGA775 кулеров. Для этой цели инженеры ASRock предусмотрели второй набор крепежных отверстий. Впрочем, установленный LGA775 кулер будет ориентирован под некоторым углом относительно продольной оси платы, что не гарантирует 100% совместимость.

Как и на большей части ATX-плат на P55, на ASRock P55 Extreme установлено три PEG-слота, а сама плата поддерживает технологии NVIDIA SLI и AMD CrossFire.

Возможности расширения включают гигабитный сетевой контроллер, встроенный HD-звук, 14 портов USB и два порта FireWire, а также поддержку семи каналов SerialATA II.

Причем один из SATA-портов выведен на заднюю панель платы и совмещен с портом USB.

Также отметим, что инженеры ASRock использовали контроллер VIA VT6330, который, помимо поддержки последовательной шины FireWire, поддерживает еще и один канал ParallelATA.

Настройки BIOS практически стандартные. Это касается как настроек памяти и системного мониторинга.

А также функций разгона.

Последние реализованы на достаточно высоком уровне, но практические результаты нас не вдохновили. Дело в том, что плата не позволяла преодолеть частоту Bclk, равную 186 МГц, тогда как потенциал разгона остальных плат оказался значительно выше.

Отметим, что плата поддерживает три профиля CMOS и позволяет пользователям обмениваться профилями при помощи утилиты OC DNA.

Также отметим довольно неплохой преобразователь питания процессора, силовые элементы которого расположены под дополнительными радиаторами.

Предварительный вывод - плата ASRock P55 Extreme должна заинтересовать тех пользователей, которые весьма экономно подходят к вопросу выбора комплектующих для LGA1156 платформы.

Плюсы:

• высокая стабильность и производительность;
• 8-фазная схема питания процессора;
• поддержка большинства кулеров LGA775;
• 2-фазная схема питания контроллера памяти;
• наличие трех слотов PCI Express x16;
• поддержка технологий NVIDIA SLI и AMD CrossFireX;
• поддержка SerialATA II/RAID (семь каналов; P55+JMicron JMB360);
• поддержка одного канала P-ATA (VIA VT6330);
• звук High Definition Audio 7.1 + сетевой контроллер Gigabit Ethernet;
• поддержка интерфейса USB 2.0 (14 портов) и IEEE-1394 (FireWire; два порта);
• широкий набор фирменных технологий ASRock (OC Tuner, Instant Flash, I.E.S., три профиля BIOS и проч.);
• кнопка Power, Reset и Clear CMOS;
• семисегментный индикатор POST-кодов.

Минусы:

• проблемы с модулями A-Data AD31600X001GU на частоте DDR3-1333 МГц.

Особенности платы:

• мощные функции разгона и довольно высокие результаты;
• совмещенный SATA/USB-порт на задней панели.

Подробный обзор платы ASRock P55 Extreme

ASRock P55M Pro

Как мы уже говорили, материнская плата ASRock P55 Extreme является самой дешевой ATX-платой. Но инженерам ASRock удалось сделать еще одну плату на чипсете P55, которая на $40 дешевле. Для этого в жертву был принесен третий PEG-слот, а также пара слотов PCI. Соответственно, сама плата выполнена в форм-факторе MicroATX.

Кроме того, продавая данный продукт ASRock не выплачивает лицензионные отчисления NVIDIA, поэтому, соответственно, в спецификациях платы поддержка SLI не указана. Впрочем, комбинация двух PEG-слотов и энтузиазма некоторых пользователей позволит последним принудительно активировать эту технологию.

По остальным характеристикам плата практически не уступает полноразмерным конкурентам. В частности, она имеет на борту HD-звук, гигабитный сетевой контроллер, а также контроллер последовательной шины FireWire (который также поддерживает и ParallelATA).

Кроме этого, плата имеет 14 портов USB 2.0 и шесть каналов SerialATA II. Причем два из них выведены на заднюю панель платы и совмещены с парой портов USB 2.0.

Раздел настроек памяти не порадует компьютерных энтузиастов, но полностью соответствует аналогичному разделу у более дорогой платы ASRock P55 Extreme:

Раздел системного мониторинга также трудно назвать богатым.

Нетрудно догадаться, что раздел функций разгона полностью такой же, как и у платы ASRock P55 Extreme.

Однако, к нашему удивлению, MicroATX-плата продемонстрировала более высокий потенциал разгона. Причем преобразователь питания у данной платы несколько слабее и не имеет отдельной системы охлаждения.

Предварительный вывод - плата ASRock P55M Pro имеет самую низкую розничную цену, а ее функциональность практически соответствует полноформатным платам на чипсете Intel P55. Соответственно, если пользователя не смущает форм-фактор этой модели, то мы рекомендуем ее для недорогих систем с процессорами LGA1156.

Плюсы:

• высокая стабильность и производительность;
• 5-фазная схема питания процессора;
• поддержка большинства кулеров LGA775;
• наличие двух слотов PCI Express x16;
• поддержка технологии AMD CrossFireX;
• поддержка SerialATA II/RAID (шесть каналов; P55);
• поддержка одного канала P-ATA (VIA VT6330);
• звук High Definition Audio 7.1 + сетевой контроллер Gigabit Ethernet;
• поддержка интерфейса USB 2.0 (14 портов) и IEEE-1394 (FireWire; два порта);
• широкий набор фирменных технологий ASRock (OC Tuner, Instant Flash, I.E.S., три профиля BIOS и проч.).

Минусы:

• проблемы с модулями A-Data AD31600X001GU на частоте DDR3-1333 МГц.

Особенности платы:

• мощные функции разгона и довольно высокие результаты;
• совмещенные SATA/USB-порты на задней панели.

Подробный обзор платы ASRock P55M Pro

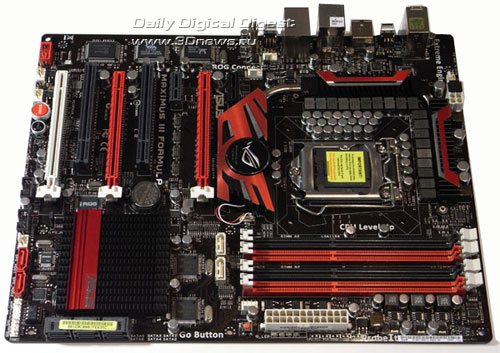

ASUS Maximus III Formula

Начнем с того, что плата ASUS Maximus III Formula относится к серии Republic of Gamers, которая долгое время была ориентирована на геймеров, оверклокеров и других компьютерных энтузиастов. Однако наше тестирование показало, что хотя данная плата выполнена на очень высоком техническом уровне, она не производит впечатления эксклюзивного продукта и в значительной степени напоминает остальные high-end-платы этого производителя. В частности, это касается комплектации, которая содержит все те компоненты, которые можно приобрести в магазинах, но не включает аксессуаров, различных важных мелочей (как, например, термопары) и диска с какой-либо популярной игрой. Тут же отметим, что данная плата является самой дорогой из представленных в этом обзоре. Поэтому единственное, что может привлечь энтузиастов, это внешний вид платы.

Система охлаждения платы очень мощная, и с определенной точки зрения - избыточно мощная. Дело в том, тепловыделение чипсета Intel P55 в значительной степени меньше остальных чипсетов, и даже при серьезном разгоне необходимости в активном (и тем более водяном) охлаждении отсутствует.

Возможности расширения платы являются ее главным козырем и включают гигабитный сетевой контроллер, два порта FireWire...

А также три (!) дополнительных SerialATA/RAID-контроллера. С их помощью достигается практически рекордное количество портов SATA - 11. Больше только у платы Gigabyte P55-UD6 - 12, но данный продукт ASUS может похвастаться весьма продвинутой технологией Speeding Drive, облегчающей процесс создания и управления RAID-массивами. Однако поддержка RAID-массивов всегда была слабой стороной плат серии Republic of Gamers, но мы никогда не ставили этот факт в упрек ASUS, поскольку продукты серии RoG были ориентированы на геймеров и оверклокеров. И для кого предназначено современное поколение плат RoG, мы затрудняемся уверенно ответить.

Также отметим наличие 14 портов USB 2.0 и 8-канальную звуковую подсистему на отдельной плате SupremeFX II. Кроме этого, на плате установлено три слота PCI Express x16, два слота PCI Express x1 и два слота PCI.

Поскольку к ASUS Maximus III Formula прилагается звуковая плата, то все аудиоразъемы с задней панели перекочевали на нее. После этого задняя панель стала выглядеть весьма скромно.

Отметим, что PWM процессора выполнен по 16-фазной схеме, а преобразователи питания контроллера памяти и самих модулей памяти выполнены по трехфазной схеме. Это очень большой плюс для модели Maximus III Formula, однако такой же преобразователь питания установлен и на "обычных" high-end платах ASUS с чипсетом P55 (в частности, на ASUS P7P55D Deluxe).

Из дополнительных функций отметим наличие на плате кнопок для включения и перезагрузки системы, а также кнопку сброса CMOS и кнопку Go Button. Последняя, помимо функции старта на "безопасных" настройках, позволяет переключаться на другую частоту процессора (помимо самой частоты процессора, пользователь может также установить ряд дополнительных параметров). Таким образом, инженеры ASUS вспомнили хорошо забытое старое, а именно, кнопку Turbo на компьютерах 10-летней давности.

Что касается BIOS, то плата может похвастаться очень большим набором настроек оперативной памяти.

Кроме этого, плата поддерживает функцию MemPerfect, которая представляет собой встроенную утилиту проверки памяти:

Системный мониторинг также выполнен на очень высоком уровне. В частности, плата отображает текущие значения температуры процессора и системы, температуры чипсета, а также температуры с трех дополнительных термодатчиков, которых, впрочем, нет в комплекте. Кроме того, плата отслеживает напряжения, скорости вращения всех восьми вентиляторов, которые с помощью функции Q-Fan2 могут изменять скорость вращения в зависимости от температуры различных компонентов.

Кроме этого, плата ASUS Maximus III Formula может сохранять все настройки BIOS в памяти и, при необходимости, загружать их. Она поддерживает восемь (!) независимых профилей.

Возможности разгона сосредоточены в разделе "Extreme Tweaker" и не имеют каких-либо недостатков.

В частности, на плате ASUS Maximus III Formula мы достигли стабильной работы системы на частоте Bclk=196 МГц.

Сформулировать выводы по материнской плате ASUS Maximus III Formula довольно трудно, поскольку этот продукт имеет массу противоречий. Начнем с того, что на плате установлен очень мощный преобразователь питания и реализован большой набор функций разгона. Однако реальный разгон не лучше, чем у других плат. Во-вторых, на плате реализована очень мощная дисковая подсистема, но по количеству каналов SerialATA она не является рекордсменом. Кроме того, в плане возможностей расширения плату трудно отнести к лидерам, поскольку на ее борту установлен только один гигабитный сетевой контроллер. В-третьих, комплектация платы не соответствует очень высокой розничной цене. Учитывая все вышесказанное, мы все равно оцениваем данную плату довольно высоко. Дело в том, что Maximus III Formula поддерживает большой набор фирменных технологий ASUS, который, в конечном счете, стал решающим достоинством этого продукта.

Плюсы:

• высокая стабильность и производительность;
• 16-фазная схема питания процессора;
• 3-фазная схема питания контроллера памяти и 3-фазный PWM модулей памяти;
• наличие трех слотов PCI Express x16 v2.0;
• поддержка технологий NVIDIA SLI и AMD CrossFireX;
• поддержка SerialATA II/RAID (11 каналов; P55+2 х JMicron JMB363+JMicron JMB322);
• звук High Definition Audio 7.1 на отдельной платке;
• сетевой контроллер Gigabit Ethernet;
• поддержка интерфейса USB 2.0 (14 портов) и IEEE-1394 (FireWire; два порта);
• широкий набор фирменных технологий ASUS (PC Probe II, EZ Flash 2, Speeding Drive, CrashFree BIOS 3, MyLogo 2, Fan Xpert и проч.);
• дополнительный набор технологий AI Proactive (AI Overclock, OC Profile (восемь профилей), AI Net 2, TurboV EVO, EPU и проч.);
• мощная система охлаждения чипсета и модуля питания;
• кнопки Power и Reset; кнопка сброса CMOS и кнопка Go Button;
• технология MemPerfect.

Минусы:

• плата не производит впечатления эксклюзивного продукта.

Особенности платы:

• мощные функции разгона и довольно высокие результаты;
• нет поддержки LPT и COM-портов, интерфейсов FDD и ParallelATA;
• только один порт PS/2.

Подробный обзор платы ASUS Maximus III Formula

ASUS Maximus III Gene

Откровенно говоря, материнская плата ASUS Maximus III Gene нам понравилась несколько больше, чем плата ASUS Maximus III Formula, из-за более лучшего соотношения "цена/качество". Однако напрямую данные платы сравнивать нельзя, поскольку модель Gene, как и все представители этой серии, является совершенно отдельным направлением Republic of Gamers, которое заключается в высокой концентрации функциональности в форм-факторе MicroATX. В частности, на борту тестовой платы расположены два полноразмерных слота PCI Express x16, а при необходимости пользователь может установить третью видеокарту в слот PCI Express x4. Остальные возможности расширения находятся на довольно высоком уровне и практически не уступают полноразмерным LGA1156-платам. То же самое можно сказать о наборе фирменных технологий (реализованы практически все технологии из ассортимента ASUS) и о функциях разгона.

Кроме упомянутых слотов, на плате установлен один слот PCI.

А также гигабитный сетевой контроллер, HD-звук, два порта FireWire и дополнительный двухканальный SerialATA контроллер.

В качестве последнего инженеры ASUS использовали чип JMB363, причем один из портов выведен на заднюю панель платы. Отметим, что поддержки интерфейсов ParallelATA и FDD у платы нет.

Задняя панель платы имеет следующую конфигурацию:

Материнская плата Maximus III Gene не поддерживает интерфейсы COM и LPT, и за счет отказа от этих портов инженеры ASUS смогли увеличить количество портов USB 2.0. В частности, их число доведено до девяти, причем одиночный порт около аудиовыходов предназначен для диагностической технологии ROG. Этот порт также может работать как обычный USB, и переключение режимов осуществляется кнопкой, установленной слева от него. Также на панели есть кнопка для сброса настроек CMOS, а на самой плате установлено еще три кнопки. Кнопки включения (Power) и перезагрузки (Reset).

А также кнопка Go Botton.

Последняя кнопка выполняет две функции - при старте системы нажатие на кнопку гарантирует успешный старт на безопасных настройках памяти (функция Mem OK), а в нормальном режиме работы нажатие на кнопку вызывает переход на другую конфигурацию работы CPU (множитель, Bclk, напряжения).

По настройкам BIOS плата ASUS Maximus III Gene нисколько не уступает "старшей сестре" - ASUS Maximus III Formula. Это касается как настроек оперативной памяти,

... так и раздела системного мониторинга.

Возможности разгона реализованы не менее качественно, так что, несмотря на довольно скромный преобразователь питания, мы смогли довести стабильную частоту Bclk до значения 198 МГц.

Предварительный вывод - материнская плата Maximus III Gene неплохо вписывается в линейку игровых плат Republic of Gamers и наверняка заинтересует любителей компактных систем. Отметим, что несмотря на форм-фактор MicroATX, плата имеет весьма мощные возможности расширения, а также функции разгона.

Плюсы:

• высокая производительность;
• 8-фазная схема питания процессора;
• 2-фазная схема питания контроллера памяти и 2-фазный PWM модулей памяти;
• наличие двух слотов PCI Express x16 v2.0;
• поддержка технологий NVIDIA SLI и AMD CrossFireX;
• поддержка SerialATA II/RAID (восемь каналов; P55+JMicron JMB363);
• звук High Definition Audio 7.1 и сетевой контроллер Gigabit Ethernet;
• поддержка интерфейса USB 2.0 (14 портов) и IEEE-1394 (FireWire; два порта);
• широкий набор фирменных технологий ASUS (PC Probe II, EZ Flash 2, CrashFree BIOS 3, MyLogo 2, Fan Xpert и проч.);
• дополнительный набор технологий AI Proactive (AI Overclock, OC Profile (восемь профилей), AI Net 2, TurboV EVO, EPU и проч.);
• кнопки Power и Reset;
• кнопки сброса CMOS и Go Button;
• технология MemPerfect.

Минусы:

• недоработки BIOS.

Особенности платы:

• мощные функции разгона и довольно высокие результаты;
• нет поддержки LPT и COM-портов, интерфейсов FDD и ParallelATA;
• только один порт PS/2.

Подробный обзор платы ASUS Maximus III Gene

ASUS P7P55D Deluxe

В отличие от материнских плат серии Republic of Gamers, модель P7P55D Deluxe предназначена для более широкого круга пользователей и, соответственно, ее характеристики более сбалансированы.

Начнем с того, что конфигурация слотов расширения точно такая же, как у платы ASUS Maximus III Formula, и включает три слота PCI Express x16. Кроме этого, на плате установлено два слота PCI Express x1 и пара слотов PCI.

Дисковая подсистема реализована с оглядкой на нужды обычных пользователей. В частности, плата поддерживает девять портов SerialATA II (с поддержкой технологии Drive Xpert), а также один канал ParallelATA, которого нет у Maximus III. Остальные возможности расширения включают два гигабитных сетевых контроллера (на платах Maximus III по одному контроллеру), два порта FireWire, 14 портов USB 2.0, а также 10-канальную звуковую подсистему.

Кстати, из устаревших стандартов плата поддерживает один COM-порт и два (!) разъема PS/2.

Отметим, что на панели присутствует кнопка для сброса настроек CMOS. Кроме нее, на плате установлено еще три кнопки: для включения (Power), перезагрузки (Reset) и старта на безопасных настройках памяти (MemOK).

Что касается BIOS, то плата может похвастаться очень большим набором настроек оперативной памяти.

Cистемный мониторинг выполнен на высоком уровне, но несколько проигрывает мониторингу плат серии Maximus III. Плата отображает текущие значения температуры процессора и системы, скорость всех вентиляторов, а также уровни напряжений. Пользователь может управлять скоростью вентиляторов с помощью функции Q-Fan.

Кроме этого, ASUS P7P55D Deluxe может сохранять все настройки BIOS в памяти и, при необходимости, загружать их. Она поддерживает восемь (!) независимых профилей.

Возможности разгона сосредоточены в разделе "AI Tweaker", и не имеют каких-либо недостатков.

Отдельно отметим, что PWM процессора выполнен по 16-фазной схеме, а преобразователь питания контроллера памяти (который интегрирован в процессор) имеет трехфазную схему. Что касается PWM подсистемы памяти, то он выполнен по четырехфазной схеме.

В результате, разгонный потенциал платы ASUS P7P55D Deluxe совершенно не уступает платам серии ROG.

Итак, мы имеем материнскую плату, которая по своим характеристикам превосходит топовую оверклокерскую плату ASUS Maximus III Formula, но при этом обладает стоимостью на уровне MicroATX-платы ASUS Maximus III Gene. Более того, плата ASUS P7P55D Deluxe имеет более интересную комплектацию, которая включает выносной модуль TurboV Remote.

Также отметим, что данная плата поддерживает все современные технологии ASUS, включая оболочку ASUS Express Gate с русским интерфейсом:

Плюсы:

• высокая стабильность и производительность;
• 16-фазная схема питания процессора;
• 3-фазная схема питания контроллера памяти и 4-фазный PWM модулей памяти;
• наличие трех слотов PCI Express x16 v2.0;
• поддержка технологий NVIDIA SLI и AMD CrossFireX;
• поддержка SerialATA II/RAID (девять каналов; P55+JMicron JMB363+JMicron JMB322);
• поддержка одного канала P-ATA (JMicron JMB363);
• звук High Definition Audio 9.1 + два сетевых контроллера Gigabit Ethernet;
• поддержка интерфейса USB 2.0 (14 портов) и IEEE-1394 (FireWire; два порта);
• широкий набор фирменных технологий ASUS (PC Probe II, EZ Flash 2, Express Gate, CrashFree BIOS 3, MyLogo 2, Fan Xpert и проч.);
• дополнительный набор технологий AI Proactive (AI Overclock, OC Profile (восемь профилей), AI Net 2, TurboV EVO, EPU и проч.);
• кнопки Power и Reset; Кнопка сброса CMOS и кнопка MemOK.

Минусы:

• расположение и конструктив разъема Turbo_con.

Особенности платы:

• мощные функции разгона и довольно высокие результаты.

Подробный обзор платы ASUS P7P55D Deluxe

Biostar TPower I55

Материнская плата Biostar TPower I55 оказалась на удивление качественно проработанным продуктом, который по своим характеристикам ни в чем не уступает платам производителей первого эшелона. Впрочем, розничная цена этой платы также находится на высоком уровне, что серьезно снижает привлекательность Biostar TPower I55.

Начнем с того, что плата поддерживает восемь каналов SerialATA, а также один канал ParallelATA. В итоге к плате Biostar TPower I55 можно подключить десять жестких дисков (восемь SATA II + два PATA).

Остальные возможности расширения практически стандартные: два гигабитных сетевых контроллера, 14 портов USB 2.0, пара портов FireWire и встроенный HD-звук. Конфигурация слотов чуть шире стандартной: два слота PCI Express x16, пара слотов PCI, один слот PCI Express x4 и один слот PCI Express x1.

Задняя панель понравилась нам своей функциональностью. В частности, на ней установлены восемь портов USB 2.0, оптический и коаксиальный выходы SP-DIF, порт FireWire и пара портов eSATA.

На плате установлены кнопки для включения (Power) и перезагрузки (Reset) системы, а также семисегментный индикатор POST-кодов.

Что касается BIOS, то плата может похвастаться неплохим набором настроек оперативной памяти, причем параметр установки частоты памяти продублирован еще и в основном разделе функций разгона.

Системный мониторинг несколько скромнее. Плата отслеживает текущую температуру процессора и системы, скорость всех трех вентиляторов, а также уровни напряжений. Пользователь может управлять скоростью процессорного кулера с помощью функции Smart Fan.

С помощью отдельной функции плата выводит данные системного мониторинга на POST-экран.

Также упомянем поддержку профилей CMOS, которая позволяет сохранять все пользовательские настройки в памяти и, при необходимости, загружать их. Всего доступно десять профилей, правда, реализованы они довольно неудобно. Еще один плюс платы Biostar TPower I55 - наличие встроенной утилиты проверки памяти MemTest.

Возможности разгона реализованы неплохо, без каких-либо существенных недостатков.

Это подтвердилось на практике, когда мы достигли стабильной частоты Bclk=198 МГц. Кстати, плата имеет довольно мощный преобразователь питания процессора, который выполнен по 12-фазной схеме.

В целом, данная плата выполнена на довольно высоком уровне, не имеет существенных недоработок в техническом плане, обладает рядом полезных и удобных фирменных технологий, но розничная цена платы Biostar TPower I55 очень высока.

Плюсы:

• высокая стабильность и производительность;
• 12-фазная схема питания процессора;
• наличие двух слотов PCI Express x16;
• поддержка технологий NVIDIA SLI и AMD CrossFireX;
• поддержка SerialATA II/RAID (восемь каналов; P55+JMicron JMB363);
• поддержка одного канала P-ATA (JMicron JMB363);
• звук High Definition Audio 7.1 + два сетевых контроллера Gigabit Ethernet;
• поддержка интерфейса USB 2.0 (14 портов) и IEEE-1394 (FireWire; два порта);
• широкий набор фирменных технологий Biostar (ToverClocker, BIOS Update, G.P.U., 10 профилей BIOS и проч.);
• кнопка Power и Reset;
• семисегментный индикатор POST-кодов;
• неплохая комплектация.

Минусы:

• завышенная розничная цена.

Особенности платы:

• мощные функции разгона и довольно высокие результаты;
• массивная система охлаждения.

Подробный обзор платы Biostar TPower I55

Foxconn Inferno Katana

После длительного перерыва компания Foxconn вывела на рынок очередную плату из серии Quantum Force. Как и аналогичная линейка ASUS Republic of Gamers, эта серия предназначена для оверклокеров и геймеров. Отметим, что первые продукты Quantum Force имели богатую и очень интересную комплектацию, и некоторые из них действительно показали отличные результаты в области разгона. К сожалению, на данный момент плата Foxconn Inferno Katana не может похвастаться ни тем, ни другим.

Внешний вид платы на высоте, а система охлаждения чипсета и преобразователя питания более чем эффективна. Конфигурация слотов расширения также не вызвала нареканий - на плате установлено три слота PCI Express x16, пара слотов PCI Express x1 и слот PCI.

Остальные возможности расширения включают гигабитный сетевой контроллер, два порта FireWire, дополнительный SerialATA/ParallelATA/RAID-контроллер (итого, восемь каналов SATA + один канал PATA), а также 14 портов USB 2.0 и встроенный 8-канальный звук.

Конфигурация задней панели не содержит устаревших LPT и COM-портов. Также на плате отсутствует поддержка FDD.

Отдельно отметим, что на панели присутствует кнопка для сброса настроек CMOS, а также оптический и коаксиальный выход SP-DIF.

Кроме кнопки Clear CMOS, на плате установлено еще три кнопки: для включения (Power) и перезагрузки (Reset).

А также кнопка Force_Reset, с помощью которой можно запустить систему после неудачного разгона. Причем, согласно документации, эта кнопка предназначена для автоматического разгона, но, судя по всему, в текущей версии BIOS эта функция еще не реализована.

Тут же расположен семисегментный индикатор POST-кодов, с помощью которого пользователь может провести первоначальную диагностику и поиск проблемы при старте системы (все возможные коды и их расшифровка приведены в руководстве пользователя).

И, наконец, отметим, что на плате установлены две микросхемы BIOS, основная и резервная.

Что касается BIOS, то к настройкам оперативной памяти у нас не возникло никаких претензий.

Как и к разделу системного мониторинга.

Наконец, отметим поддержку восьми независимых профилей BIOS. К сожалению, произвольное описание профиля ввести нельзя, можно только выбрать одно из предустановленных.

Причем переключение между профилями можно осуществлять из Windows, при помощи соответствующей утилиты OC Gear (последующая перезагрузка все равно необходима).

Разгон оказался средним. Плата стабильно работала на частоте Bclk=180 МГц. И это при том, что данная плата имеет довольно неплохой преобразователь питания, который выполнен по 14-фазной схеме.

Впрочем, вполне возможно, что проблемы разгона на этой плате связаны с текущей версией BIOS. Надеемся, выход новых прошивок позволит реализовать тот потенциал, который изначально был заложен разработчиками. Нечто похожее можно наблюдать с платой Foxconn BloodRage на чипсете Intel X58, последняя прошивка которой позволила оверклокерам добиться абсолютного рекорда - Bclk = 261 МГц!

Однако кроме нового BIOS, мы ожидаем, что плата Foxconn Inferno Katana появится в продаже по вполне разумной цене. На сегодняшний день в зарубежных онлайновых магазинах она предлагается по цене, превышающей $200, что очень дорого и не соответствует уровню платы. Поэтому для успешных продаж данной модели у компании Foxconn есть два пути - либо улучшать разгон, либо снижать цену.

Плюсы:

• высокая стабильность и производительность;
• 12-фазная схема питания процессора;
• 2-фазная схема питания контроллера памяти и 2-фазный PWM модулей памяти;
• наличие трех слотов PCI Express x16 v2.0;
• поддержка технологий NVIDIA SLI и AMD CrossFireX;
• поддержка SerialATA II/RAID (восемь каналов; P55+Marvell 88SE6121);
• поддержка одного канала P-ATA (Marvell 88SE6121);
• звук High Definition Audio 7.1 + сетевой контроллер Gigabit Ethernet;
• поддержка интерфейса USB 2.0 (14 портов) и IEEE-1394 (FireWire; два порта);
• широкий набор фирменных технологий Foxconn (AEGIS Panel, LOGO, LiveUpdate и проч.);
• пассивная система охлаждения чипсета и модуля питания;
• кнопки Power и Reset; кнопка сброса CMOS;
• семисегментный индикатор POST-кодов.

Минусы:

• на данный момент - не обнаружено.

Особенности платы:

• мощные функции разгона, но посредственные результаты;
• нет поддержки LPT и COM-портов, интерфейса FDD;
• только один порт PS/2.

Gigabyte P55-UD6-С

Традиционно high-end платы производства Gigabyte имели наилучшие возможности расширения, за счет чего не раз получали от нас награды. В этом отношении плата Gigabyte P55-UD6 вполне может продолжить данную традицию.

Начнем с того, что на плате установлено рекордное количество слотов DIMM - их шесть! Количество каналов SerialATA равно 12 - и это еще один рекорд среди плат на чипсете P55. Шесть из них реализованы возможностями чипсета, а остальные шесть - при помощи связки контроллера Gigabyte SATA2 (JMB363) и двух контроллеров JMB362. В итоге к плате Gigabyte P55-UD6 можно подключить 14 жестких дисков (двенадцать SATA II + два PATA).

Приблизительно то же можно сказать и о количестве портов FireWire - их три. Это не рекорд, но все равно больше, чем у конкурентов. Остальные возможности практически стандартны: два гигабитных сетевых контроллера (c поддержкой технологии Link Aggregation), 14 портов USB 2.0 и встроенный HD-звук.

Конфигурация слотов шире стандартной: три слота PCI Express x16, пара слотов PCI и пара слотов PCI Express x1.

Задняя панель платы Gigabyte P55-UD6-С понравилась нам своей функциональностью. В частности, на ней установлено десять (!) портов USB 2.0, оптический и коаксиальный выходы SP-DIF, два порта FireWire (обоих видов) и два порта eSATA, которые объединены с портами USB (желтые, нижний ряд).

На плате установлено три кнопки. Для включения (Power) компьютера.

А также кнопка перезагрузки (Reset) и кнопка сброса настроек BIOS.

Тут же расположен семисегментный индикатор POST-кодов, с помощью которого пользователь может провести первоначальную диагностику и поиск проблемы при старте системы.

У нас не возникло никаких претензий к настройкам памяти в BIOS.

Как и к системному мониторингу.

Плата отслеживает текущую температуру процессора и системы, напряжения и скорости вращения четырех вентиляторов. Кроме этого, пользователь может управлять скоростью процессорного кулера с помощью функции Smart Fan. К плюсам платы можно отнести поддержку восьми независимых профилей настроек BIOS.

А также наличие двух микросхем BIOS - основной и резервной.

Возможности разгона реализованы неплохо, без каких-либо существенных недостатков.

Это подтвердилось на практике, когда мы достигли стабильной частоты Bclk=196 МГц. Этот высокий результат не в последнюю очередь обусловлен очень мощным преобразователем питания процессора, который выполнен по 24-фазной схеме.

Плата Gigabyte P55 UD6 поддерживает механизм динамического разгона.

В целом, данная плата выполнена на довольно высоком уровне, не имеет существенных недоработок и обладает лучшими возможностями расширения в своем классе. Впрочем, ее розничная цена на момент тестирования оказалась в районе $275, что примерно на $35 дороже платы ASUS P7P55D Deluxe.

Плюсы:

• высокая стабильность и производительность;
• 24-фазная схема питания процессора;
• наличие трех слотов PCI Express x16 v2.0;
• наличие шести слотов DIMM;
• поддержка технологий NVIDIA SLI и AMD CrossFireX;
• поддержка SerialATA II/RAID (12 каналов; P55+2 х JMicron JMB362+JMicron JMB363);
• поддержка одного канала P-ATA (JMicron JMB363);
• звук High Definition Audio 7.1;
• два сетевых контроллера Gigabit Ethernet;
• поддержка интерфейса USB 2.0 (14 портов) и IEEE-1394 (FireWire; три порта);
• широкий набор фирменных технологий Gigabyte (C.I.A2, EasyTune 6, Q-Flash, @BIOS и проч.);
• поддержка технологий Ultra Durable 3, Dynamic Energy Saver Advanced, профили BIOS;
• пассивная система охлаждения чипсета и модуля питания;
• кнопки Power и Reset; кнопка сброса CMOS;
• семисегментный индикатор POST-кодов;
• технология Virtual Dual BIOS (две микросхемы BIOS);
• функциональная задняя панель и разумная цена;

Минусы:

• завышение штатной частоты Bclk.

Особенности платы:

• мощные функции разгона и довольно высокие результаты;
• только один порт PS/2;
• есть поддержка COM и FDD.

Подробный обзор платы Gigabyte P55-UD6-С

MSI P55-GD65

Итак, мы переходим к последней, но очень интересной плате - MSI P55-GD65. Прежде всего, она привлекает своей ценой в $165, причем внешне плата производит впечатление более дорого продукта.

В плане возможностей расширения данная плата практически идентична плате Biostar TPower I55. В частности, на ней установлено два слота PCI Express x16, слот PCI Express x4, два слота PCI и два слота PCI Express x1 (на Biostar есть только один слот PCIE x1).

Также на борту платы находятся два гигабитных сетевых контроллера, пара портов FireWire, дополнительный SerialATA/ParallelATA/RAID контроллер (итого восемь каналов SATA + один канал PATA), а также 14 портов USB 2.0 и встроенный 8-канальный звук.

Конфигурация задней панели не содержит устаревших LPT и COM-портов. Впрочем, один COM-порт реализован при помощи планки, которой нет в комплекте.

На плате установлено четыре кнопки: для автоматического разгона (OC Genie), для включения системы (Power), для увеличения (+) и уменьшения (-) базовой частоты Bclk.

Что касается BIOS, то к настройкам оперативной памяти у нас не возникло никаких претензий.

Как и к разделу системного мониторинга.

Специально отметим, что плата MSI P55-GD65 позволяет сохранять все настройки BIOS в память и, при необходимости, загружать их. Она поддерживает шесть независимых профилей, причем каждый профиль содержит информацию о дате сохранения, текущей версии BIOS, комментарии пользователя и пр.

Единственное, в чем плата MSI проиграла плате Biostar TPower I55, так это в результатах разгона.

Вполне возможно, это результат экономии на преобразователе питания, который выполнен по 7-фазной схеме.

Однако благодаря тому, что для продвижения платы P55-GD65 компания MSI выбрала довольно агрессивную (по отношению к конкурентам) ценовую политику, данная модель имеет все шансы на получение награды "Лучшая покупка".

Плюсы:

• высокая стабильность и производительность;
• наличие двух слотов PCI Express x16 и слота PCI Express x4;
• поддержка технологий NVIDIA SLI и AMD CrossFireX;
• поддержка SerialATA II/RAID (восемь каналов; P55+JMicron JMB363);
• поддержка одного канала P-ATA (JMicron JMB363);
• звук High Definition Audio 7.1 + два сетевых контроллера Gigabit Ethernet;
• поддержка интерфейса USB 2.0 (14 портов) и IEEE-1394 (FireWire; два порта);
• широкий набор фирменных технологий MSI (Control Center, M-Flash, Green Power, восемь профилей BIOS и проч.);
• кнопка Power и технология OC Genie.

Минусы:

• проблемы с модулями A-Data AD31600X001GU на частоте DDR3-1333 МГц.

Особенности платы:

• мощные функции разгона и довольно высокие результаты;
• совмещенный SATA/USB-порт на задней панели.

Подробный обзор платы MSI P55-GD65

Производительность

В тестовой системе было использовано следующее оборудование:

Вначале посмотрим на результаты синтетических тестов.

Тесты прикладного ПО.

Теперь - тесты игровых программ.

На производительности мы подробно останавливаться не будем, поскольку все платы показали приблизительно одинаковую скорость работы. Причем разница в скорости между платами достаточно мала, и любое обновление версий BIOS может перевернуть таблицу с ног на голову. Поэтому делать выбор материнской платы мы будем по другим критериям, таким, как стабильность работы, возможности расширения, комплектация, совместимость с различными компонентами, совместимость с памятью, а также будем учитывать цену самих плат.

Выводы

Для начала рассмотрим MicroATX-платы на чипсете Intel P55. Их две, и обе мы рекомендуем к приобретению. Во-первых, это модель ASRock P55M Pro, которая позволяет экономным пользователям потратить на материнскую плату всего $110 и получить самую дешевую систему с процессором LGA1156.

Причем дополнительную экономию можно получить путем установки на эту плату кулера LGA775!

---

Во-вторых, мы рекомендуем плату ASUS Maximus III Gene тем компьютерным энтузиастам, которым необходима очень мощная, но в то же время компактная система.

---

Теперь переходим к самым дорогим платам, с розничной ценой более $200. В этом сегменте наилучшими характеристиками обладает плата Gigabyte P55-UD6, которая, впрочем, стоит под $300. В результате, она получает награду за лучшие, можно даже сказать рекордные возможности расширения.

---

Модель ASUS P7P55D Deluxe уступает ей совсем немного, но при этом она стоит гораздо дешевле, а набор фирменных технологий у нее значительно шире. Таким образом, плата ASUS получает награду "Лучшая покупка".

---

Что касается платы ASUS Maximus III Formula, то она ничего не получает, поскольку дорогая геймерская плата с гипертрофированной дисковой подсистемой и скудной комплектацией не дает ощущения, что она стоит своих денег. При любом сравнении этой модели с платой ASUS P7P55D Deluxe превосходство остается за последней.

---

Пара слов о плате Foxconn Inferno Katana. Если данная модель появится в продаже по цене более $200, то она не сможет конкурировать с тремя перечисленными выше платами. Если же цена будет ниже, то некоторые перспективы у Foxconn Inferno Katana есть, но и в сегменте от $150 до $200 мы можем найти очень даже неплохие платы.

---

В частности, это модель MSI P55-GD65, которая при цене около $165 имеет лучшее соотношение "цена/качество". За это она получает награду "Лучшая покупка".

---

Отметим, что плата Biostar I55 имеет такие же возможности расширения, а по некоторым аспектам превосходит модель MSI P55-GD65. Однако за Biostar просят $190, что необоснованно дорого.

---

И, наконец, плата ASRock P55 Extreme, которая также получает награду "Лучшая покупка". На текущий момент она самая дешевая из полноразмерных ATX-плат на чипсете Intel P55, а ее возможности расширения немногим уступают плате MSI P55-GD65.

Однако у ASRock есть пара козырей в рукаве. Во-первых, это три слота PCI Express x16, что является признаком платы более высокого уровня. А во-вторых, данная модель поддерживает большинство кулеров LGA775, что позволяет рациональным пользователям сэкономить еще и на системе охлаждения.
