Мат. платы MSI DKA790GX и ECS A780GM-A Ultra

⇣ Содержание

Количество материнских плат на чипсете AMD 790GX постоянно увеличивается. В частности, сегодня мы протестируем плату MSI DKA790GX, которая отличается наличием двух слотов PCI Express x16. Кроме этого, производители выпускают новые платы на чипсете AMD 780G и все более активно используют новый южный мост SB750. Одним из примеров является модель ECS A780GM-A Ultra, которая также участвует в сегодняшнем обзоре.

Стоит обратить внимание, что несмотря на схожие технические характеристики, производители разводят платы на 790GX и 780G по разным сегментам рынка. Первые предназначены для систем среднего и выше среднего уровня, тогда как вторые - для систем начального и ниже среднего уровня. При этом, разница в розничной цене может быть двукратная. Насколько оправдана эта разница, мы также попробуем выяснить в рамках этого материала.

Спецификации


MSI DKA790GX ECS A780GM-A Ultra
Процессор - AMD Phenom (X4/X3)/Athlon 64/Sempron с частотой шины 200 МГц
- Разъем Socket AM2
Чипсет - Северный мост 790GX
- Южный мост SB750
- Связь между мостами: PCI Express x4
- Северный мост 780G
- Южный мост SB750
- Связь между мостами: PCI Express x4
Системная память - Четыре 240-контактных слота для DDR2 SDRAM DIMM
- Максимальный объем памяти 8 Гб
- Поддерживается память типа DDR2 400/533/667/800/1066
- Возможен двухканальный доступ к памяти
Графика - Два слота PCI Express x16 (v2.0)
- Встроенное графическое ядро Radeon HD3300
- Один слот PCI Express x16 (v2.0)
- Встроенное графическое ядро Radeon HD3200
Возможности расширения - Два 32-битных PCI Bus Master-слота
- Два слота PCI Express x1
- Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных)
- Встроенный звук High Definition Audio 7.1
- Сетевой контроллер Gigabit Ethernet
- Три 32-битных PCI Bus Master-слота
- Два слот PCI Express x1
- Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных)
- Встроенный звук High Definition Audio 7.1
- Сетевой контроллер Gigabit Ethernet
Возможности для разгона - Изменение частоты HTT от 200 до 600 МГц с шагом 1 МГц
- Изменение напряжения на процессоре, памяти, чипсете (nb+sb) и HT
- Изменение частоты встроенного видеоядра от 150 до 1500 МГц
- Изменение частоты HTT от 200 до 355 МГц с шагом 5 МГц
- Изменение напряжения на процессоре, памяти и чипсете (nb+sb)
- Изменение частоты встроенного видеоядра от 150 до 2000 МГц
Дисковая подсистема - Один канал UltraDMA133/100/66/33 Bus Master IDE (SB750; с поддержкой до двух ATAPI-устройств)
- Поддержка протокола SerialATA II (6 каналов - SB750, c поддержкой RAID 0, 1, 0+1, 5)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
- Один канал UltraDMA133/100/66/33 Bus Master IDE (SB750; с поддержкой до двух ATAPI-устройств)
- Поддержка протокола SerialATA II (6 каналов - SB750, c поддержкой RAID 0, 1, 0+1, 5)
- Поддержка протокола SerialATA II (1 канал - JMB361)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS - 32 Мбит Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
- Windows-утилита Live Update
- 8 Мбит Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Разное - Один порт для FDD, один последовательный порт, порты для PS/2 мыши или клавиатуры
- STR (Suspend to RAM)
- SPDIF Out
- Кнопки запуска системы, перезагрузки, сброса CMOS
- Один порт для FDD, порты для PS/2 мыши и клавиатуры
- STR (Suspend to RAM)
- SPDIF Out
- Кнопки запуска системы, перезагрузки
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-контактный разъем питания ATX
- Дополнительный 4-контактный разъем питания
- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-контактный разъем питания ATX
- Дополнительный 8-контактный разъем питания
Мониторинг - Отслеживание температуры процессора, системы, напряжений (включая Vcore), скорости вращения трех вентиляторов
- Технология Smart Fan
- Отслеживание температуры процессора, системы, напряжений (Vcore и Vmem), скорости вращения четырех вентиляторов
- Технология Smart Fan
Размер - ATX форм-фактор, 244x305 мм (9,63" x 12") - ATX форм-фактор, 244x305 мм (9,63" x 12")

Коробки


 MSI DKA790GX коробка
 ECS A780GM-A Ultra коробка

Комплектация

MSI DKA790GX ECS A780GM-A Ultra
  • материнская плата;
  • руководство пользователя на английском языке + краткое руководство;
  • описание утилиты HDDBackup;
  • два CD-диска с ПО и драйверами (для MS Windows XP и MS Vista);
  • CD-диск MSI Extras;
  • один ATA133-шлейф;
  • набор коннекторов;
  • планка с двумя портами USB 2.0;
  • четыре кабеля SerialATA + два переходника питания (два разъема);
  • заглушка на заднюю панель корпуса.
  • материнская плата;
  • руководство пользователя на английском языке + краткое руководство;
  • CD-диск с ПО и драйверами;
  • один ATA133-шлейф;
  • четыре кабеля SerialATA;
  • заглушка на заднюю панель корпуса.

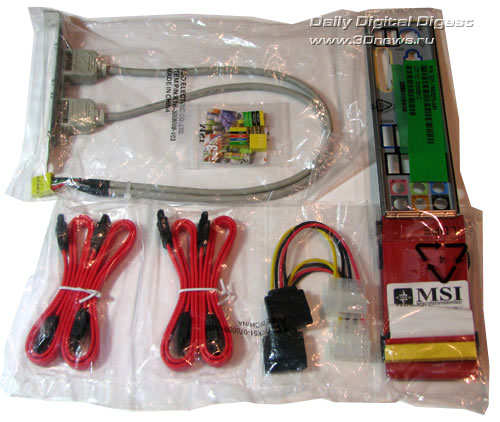

Комплектация платы MSI включает большое количество компонентов, большинство из которых являются дисками и бумагой. В частности, пользователь получает довольно качественное руководство, краткое руководство по сборке системы, инструкцию по утилите HDD Backup, а также три CD-диска.


 MSI DKA790GX комплектация 1
 MSI DKA790GX комплектация 2
Два диска содержат драйверы и фирменные утилиты для операционных систем XP и Vista. Третий диск называется MSI Extras и содержит дополнительное ПО для оболочки UEFI. Эта оболочка является неким аналогом среды ASUS Express Gate Lite, но в настоящий момент плата MSI DKA790GX ее не поддерживает. Более подробно о технологии UEFI можно узнать на этой странице.

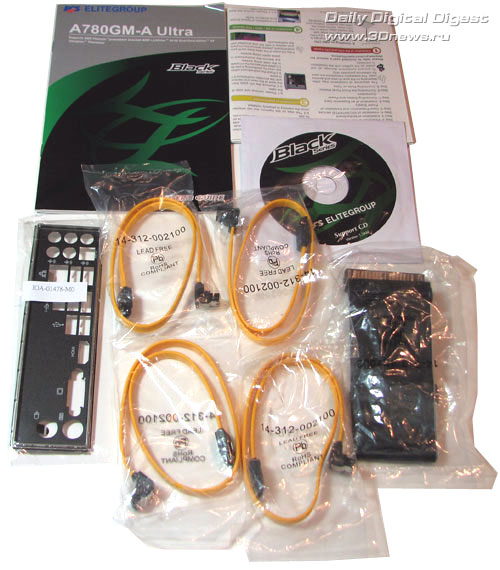

Комплектация платы ECS вполне достаточна для продукта стоимостью менее 2000 руб.


 ECS A780GM-A Ultra комплектация

Кстати, именно из-за розничной цены плата ECS получает более высокую оценку за комплектацию (плата MSI DKA790GX стоит в два раза дороже).

Платы, возможности расширения

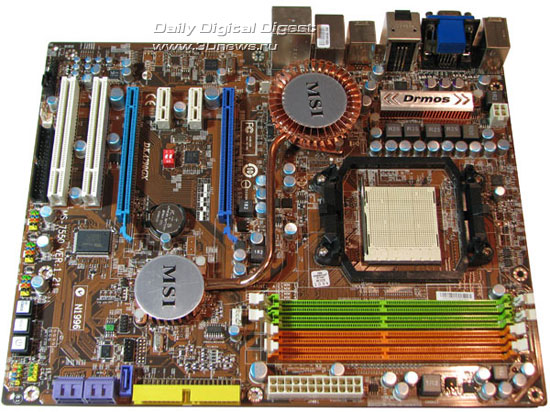

Обе платы выполнены в форм-факторе ATX и имеют приблизительно одинаковый набор функций. Единственное кардинальное отличие заключается в количестве PEG-слотов.


 MSI DKA790GX плата

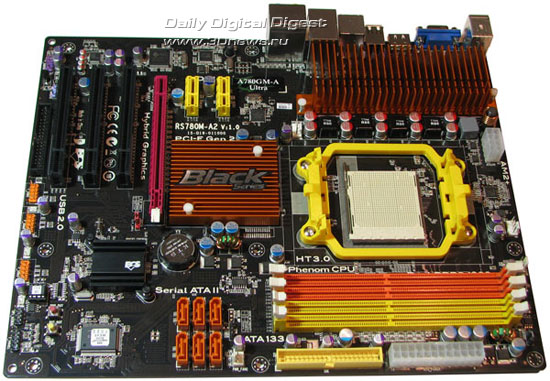

 ECS A780GM-A Ultra плата

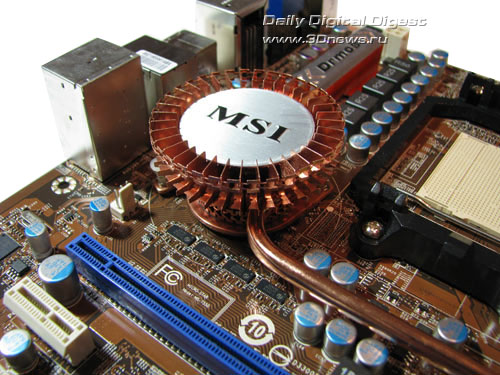

Для охлаждения "северного моста" на платах используются только алюминиевые радиаторы, без вентиляторов. Причем на плате MSI радиаторы северного и южного мостов соединены тепловой трубкой, а сам радиатор NB имеет довольно причудливую форму.


 MSI DKA790GX NB

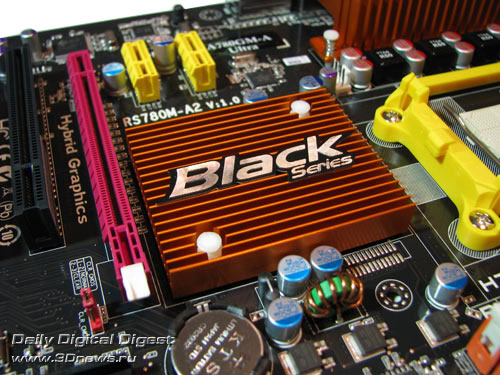

 ECS A780GM-A Ultra NB

На плате ECS трубок нет, но зато силовые элементы PWM накрыты очень массивным радиатором.

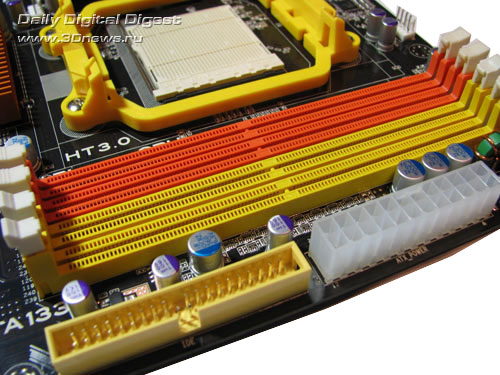

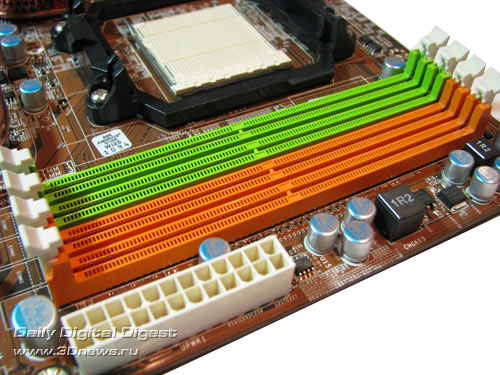

На платах установлено по четыре 240-контактных слота DIMM для модулей памяти DDR2, с общим объемом поддерживаемой памяти 8 Гб.


 MSI DKA790GX слоты DIMM
 ECS A780GM-A Ultra слоты DIMM

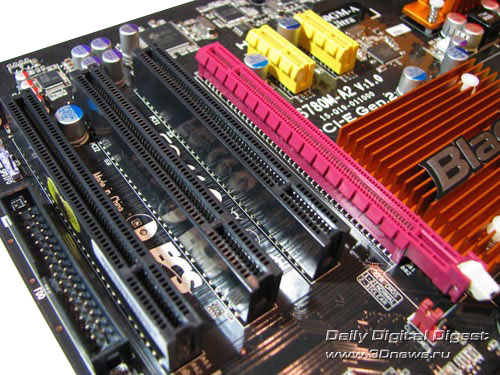

Плата MSI имеет два слота PCI Express x16 (v2.0), тогда как ECS - только один.

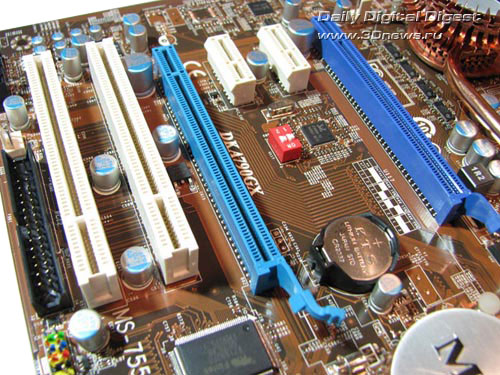

 MSI DKA790GX слоты
 ECS A780GM-A Ultra слоты

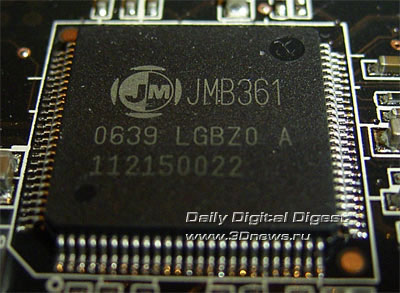

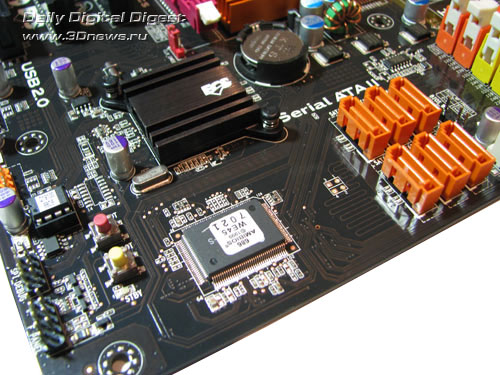

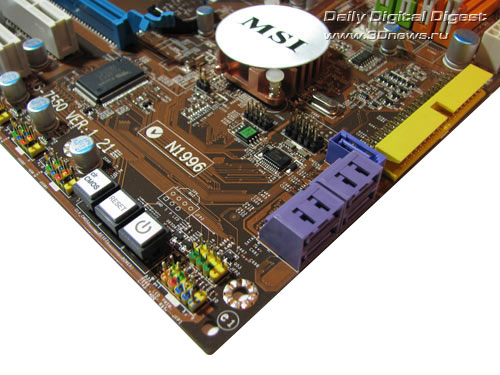

Кроме слотов х16, на плате MSI установлено еще два слота PCI Express x1, а также пара слотов PCI. На плате ECS конфигурация иная: два PCI Express x1 и три PCI. На обеих платах установлен "южный мост" SB750, с радиатором. В результате, платы поддерживают по шесть каналов SerialATA II и одному каналу ParallelATA.


 MSI DKA790GX угол
 ECS A780GM-A Ultra угол

Стоит отметить, что на плате MSI один порт выведен на заднюю панель, а пять остальных портов SATA установлены около "южного моста". На ECS шесть портов расположены там же, а на задней панели установлен седьмой порт SATA, который реализован при помощи дополнительного контроллера JMB 361.


 ECS A780GM-A Ultra eSATA

Далее - южный мост SB750 поддерживает 12 портов USB 2.0 (а также пару портов USB 1.1). На обеих платах реализованы все 12 портов, причем по одинаковой схеме: шесть - на задней панели и шесть - с помощью планок. Тут же отметим, что дополнительная планка с USB-портами есть только у платы MSI (два порта).

Что касается звуковой подсистемы, то на обеих платах реализована 8-канальная HD-система на базе кодека ALC888.

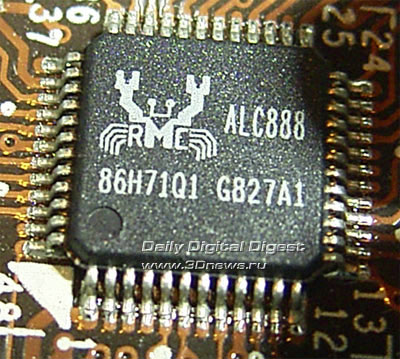

 MSI DKA790GX звук

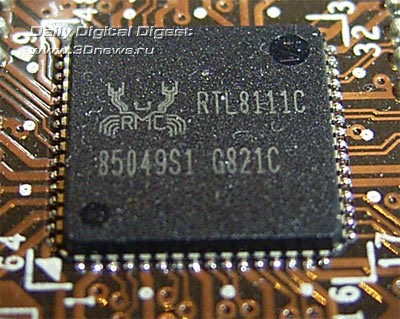

Теперь - пара слов о сети: на платах установлен высокоскоростной сетевой контроллер RTL 8111C (Gigabit Ethernet).


 MSI DKA790GX сеть

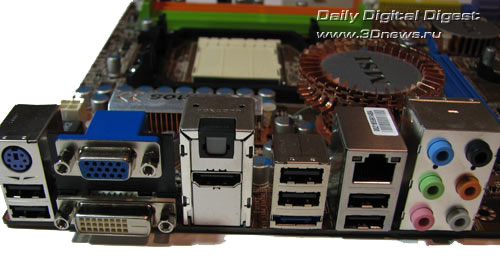

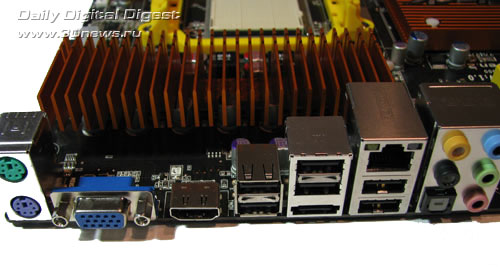

Задняя панель плат имеет следующую конфигурацию:


 MSI DKA790GX задняя панель
 ECS A780GM-A Ultra задняя панель

Набор разъемов и выходов у двух плат приблизительно одинаков: аудиовыходы (включая оптический SP-DIF), шесть портов USB 2.0, порт eSATA, сетевой разъем (RJ-45), выходы VGA и HDMI. Кроме этого, на плате MSI установлен DVI-выход и универсальный разъем PS/2; на плате ECS - два PS/2-разъема для мышки и клавиатуры. Что касается устаревших портов COM и LPT, то на плате ECS они полностью отсутствуют. На плате MSI реализован только один COM-порт, при помощи планки (нет в комплекте).

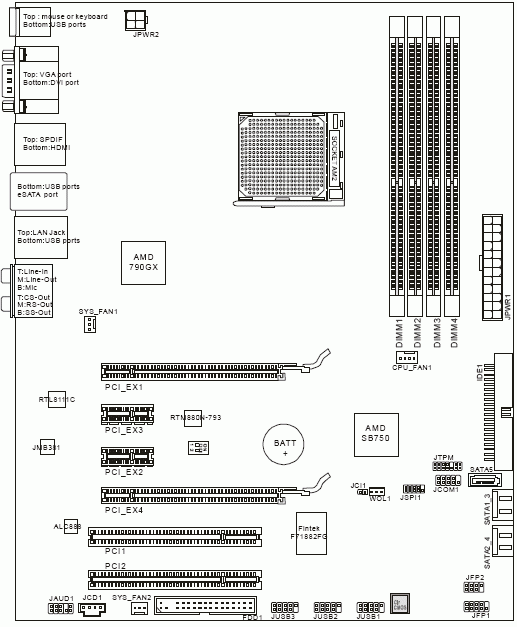

Схема компонентов платы MSI (для ECS подобную схему найти не удалось).


 MSI DKA790GX схема

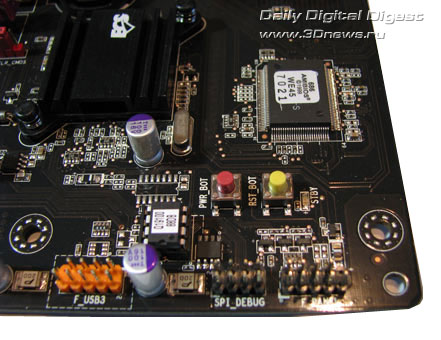

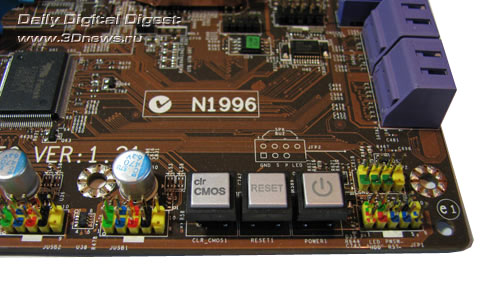

На обеих платах установлены кнопки для запуска и перезагрузки системы. Кроме того, на плате MSI есть еще кнопка сброса настроек CMOS:


 MSI DKA790GX кнопки
 ECS A780GM-A Ultra кнопки

Теперь поговорим о настройках BIOS.

BIOS, мониторинг, функции разгона

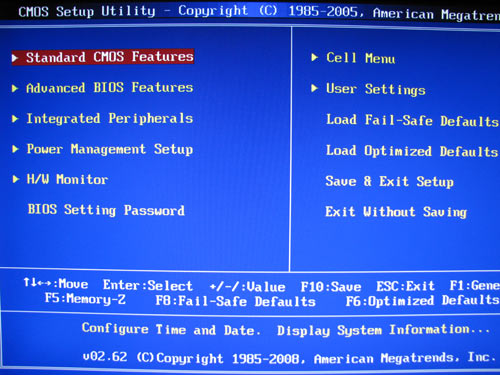

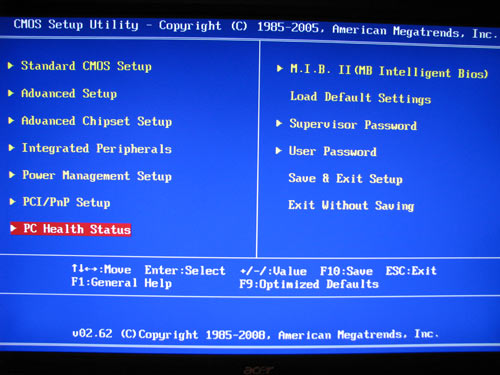

BIOS обеих плат основан на версии AMI BIOS.


 MSI DKA790GX BIOS
 ECS A780GM-A Ultra BIOS

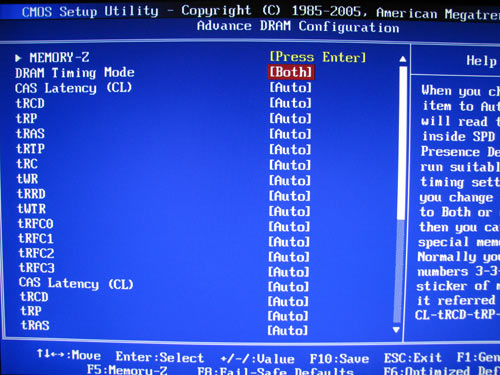

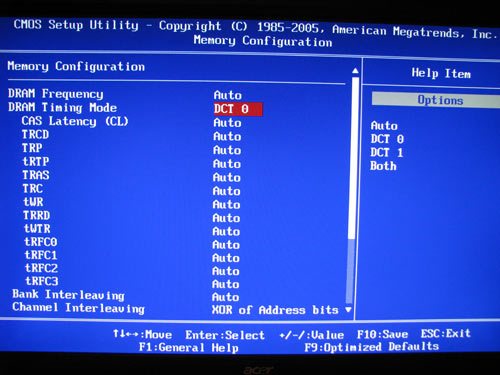

Начнем с настроек памяти. Во-первых, обе платы предоставляют пользователю широкий выбор таймингов:


 MSI DKA790GX настройки памяти 1
 ECS A780GM-A Ultra настройки памяти 1

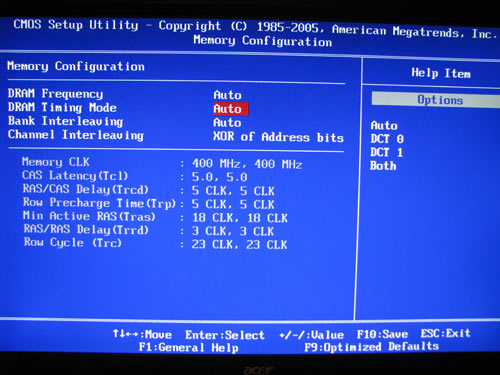

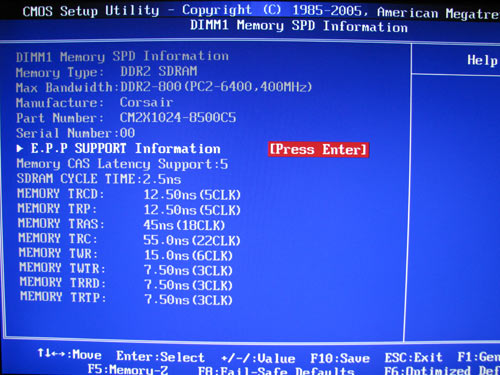

Также в BIOS выводится информация о SPD, текущей частоте и таймингах:


 MSI DKA790GX настройки памяти 2
 ECS A780GM-A Ultra настройки памяти 2

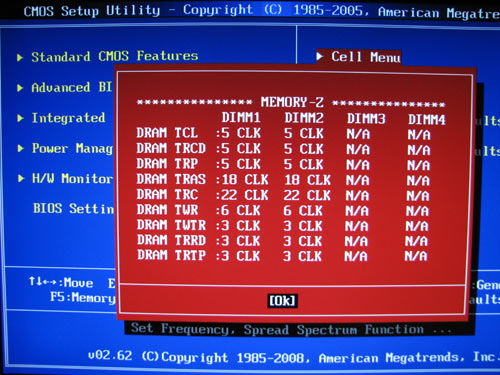

Причем программисты из MSI пошли еще дальше и реализовали на DKA790GX информационную систему Memory-Z:


 MSI DKA790GX Memory-Z

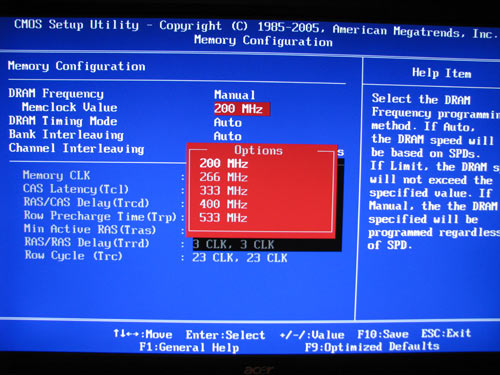

Что касается выбора частоты памяти, то обе платы позволяют установить любую доступную частоту, поддерживаемую используемым процессором.

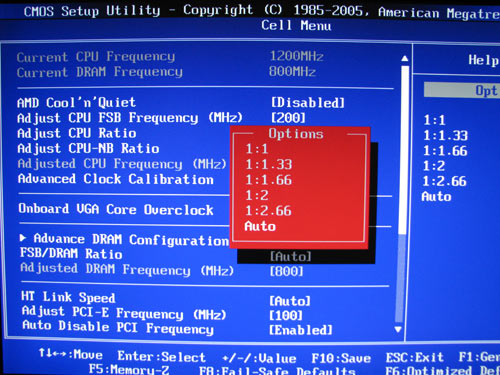

 MSI DKA790GX выбор частоты памяти
 ECS A780GM-A Ultra выбор частоты памяти

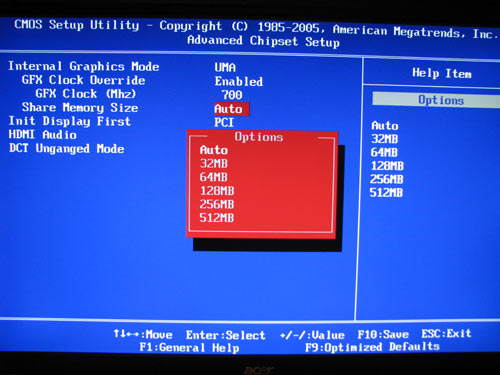

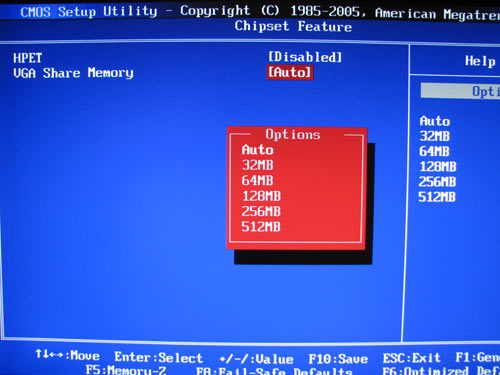

Заканчивая говорить о памяти, подчеркнем то, что пользователь может управлять объемом памяти, выделяемым на нужды встроенного видеоядра:


 MSI DKA790GX выбор объема памяти
 ECS A780GM-A Ultra выбор объема памяти

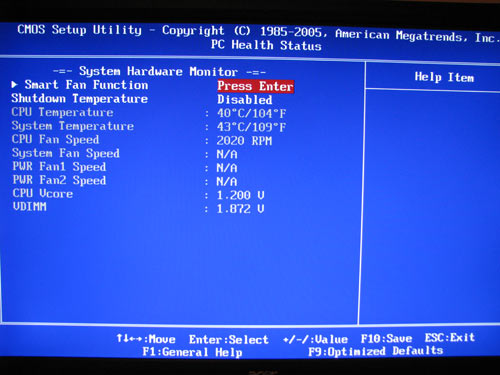

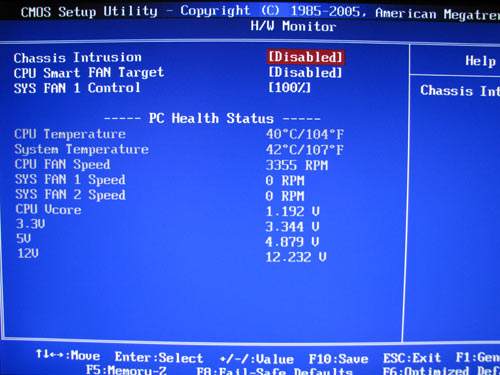

Теперь посмотрим на раздел системного мониторинга.


 MSI DKA790GX системный мониторинг
 ECS A780GM-A Ultra системный мониторинг

Обе платы отображают текущие значения температуры процессора и системы, скорости вращения двух вентиляторов, а также уровни напряжений. Причем плата MSI определяет все основные напряжения, а плата ECS отслеживает только напряжение на процессоре (Vcore) и памяти (Vmem).

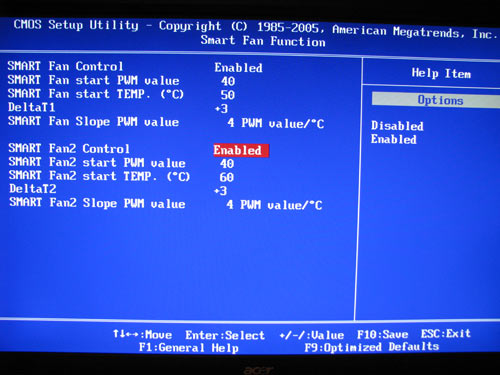

Кроме того, платы поддерживают функцию Smart Fan, которая позволяет динамически регулировать скорость вращения процессорного кулера в зависимости от температуры CPU.

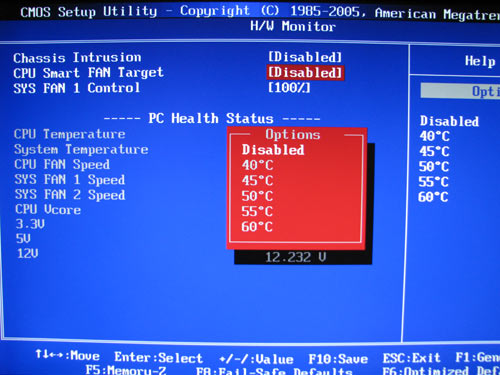

 MSI DKA790GX Smart Fan
 ECS A780GM-A Ultra Smart Fan

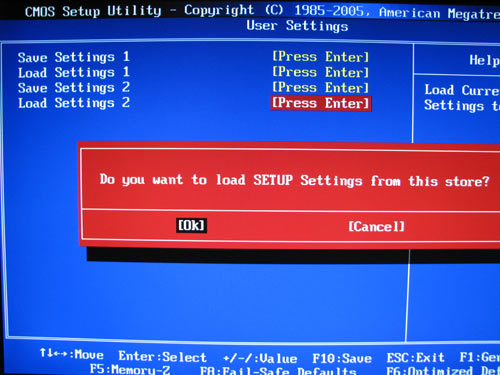

Также нужно отметить, что плата MSI позволяет сохранять и загружать настройки BIOS в виде профилей (поддерживается два профиля):


 MSI DKA790GX профиль CMOS

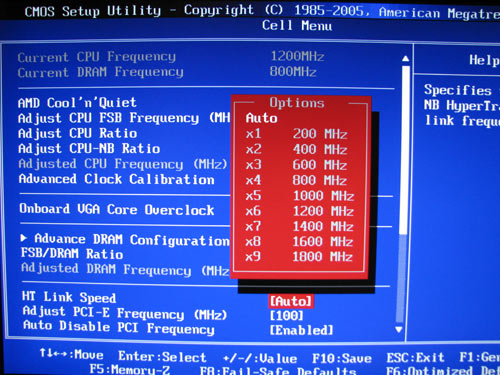

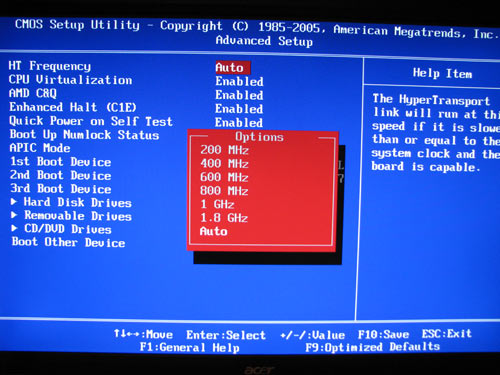

Обе платы позволяют изменять множитель шины HyperTransport:


 MSI DKA790GX множитель шины HyperTransport
 ECS A780GM-A Ultra множитель шины HyperTransport

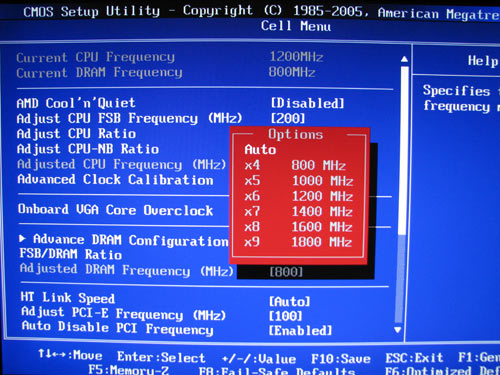

Кроме этого, плата MSI DKA790GX позволяет изменять множитель контроллера памяти процессоров Phenom:


 MSI DKA790GX множитель контроллера памяти

Последние два параметра имеют значение при разгоне, которым мы сейчас и займемся.

Разгон и стабильность

Прежде чем переходить к разгону, рассмотрим преобразователи питания. PWM платы ECS имеет 5-фазную схему, в которой установлено пять конденсаторов емкостью 270 мкФ и 10 - по 820 мкФ . Модуль питания платы MSI имеет 5-фазную схему, в которой установлены двенадцать конденсаторов емкостью 820 мкФ и четыре - емкостью 270 мкФ.

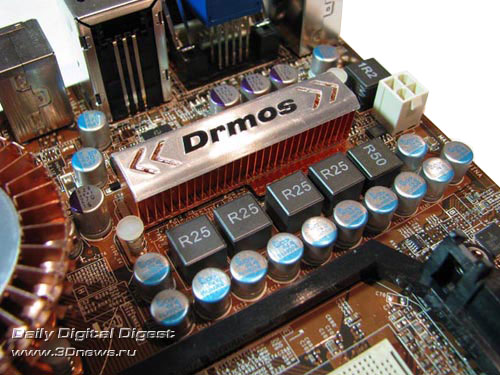

 MSI DKA790GX PWM  ECS A780GM-A Ultra PWM

Отметим, что силовые элементы на обеих платах охлаждаются при помощи радиаторов. Причем разница в размерах радиаторов видна невооруженным глазом.

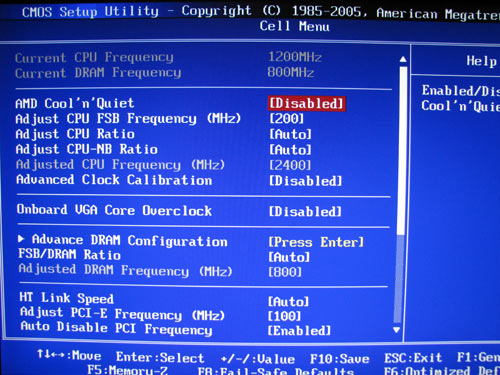

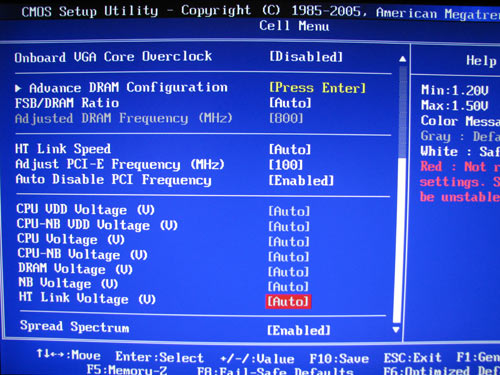

 MSI DKA790GX Функции разгона 1
 MSI DKA790GX Функции разгона 2
Функции разгона MSI DKA790GX

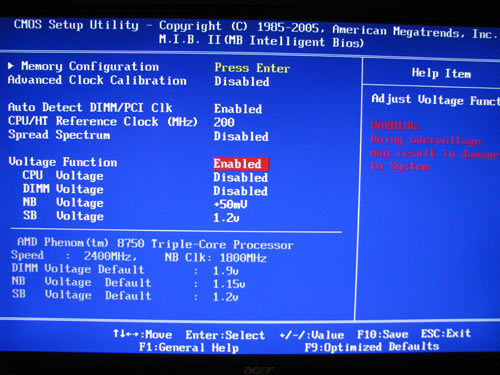

 ECS A780GM-A Ultra Функции разгона
Функции разгона ECS A780GM-A Ultra

Плата MSI DKA790GX ECS A780GM-A Ultra
Изменение множителя CPU + -
Изменение множителя HT + +
Изменение множителя CPU-NB + -
Изменение GPU Core от 150 МГц до 1500 МГц (1 МГц) от 150 МГц до 2000 МГц (1)
Изменение HTT от 200 МГц до 600 МГц (1 МГц) от 200 МГц до 355 МГц (5 МГц)
Изменение Vcore от 1,287 В до 1,587 В (0,05 В) от +0 до +0,3 В (0,02 В)
Изменение CPU Vdd от 1,1 В до 1,25 В (0,0125 В) -
Изменение Vmem от 1,8 В до 2,3 В (0,05 В) от +0 до +1,0 В (0,02 В)
Изменение Vdd от 1,2 В до 1,5 В (0,05 В) от +0 до +0,315 В (0,005 В)
Изменение Vht от 1,25 В до 1,5 В (0,05 В) -
Изменение Vsb - от 1,2 В до 1,35 В (0,05 В)
Изменение PCI-E от 100 МГц до 150 МГц (1 МГц) -

Теперь посмотрим на результаты разгона.


 MSI DKA790GX разгон
 ECS A780GM-A Ultra разгон

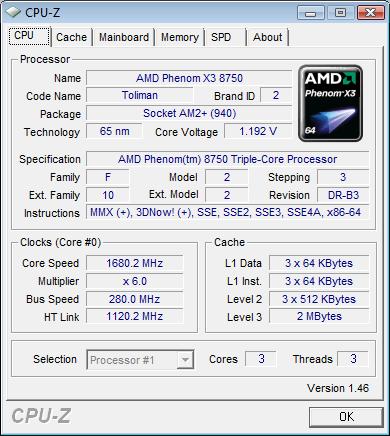

Плата MSI заработала на частоте 280 МГц, что можно считать неплохим результатом. Напротив, результат платы ECS крайне низкий: максимальная стабильная частота HTT равна всего 220 МГц.

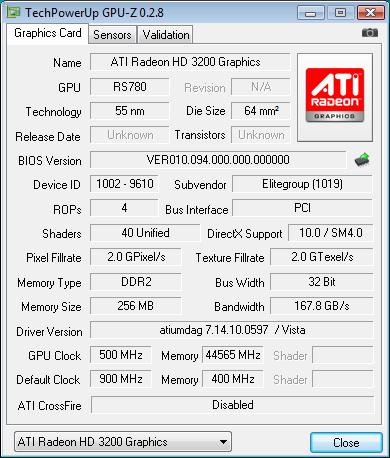

Теперь посмотрим насколько разогналось встроенное видеоядро. Результат платы MSI - 950МГц, ECS - 900МГц.

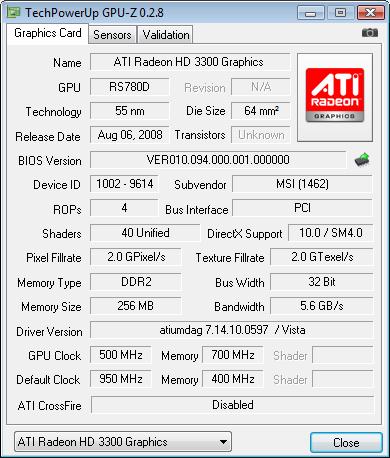

 MSI DKA790GX разгон GPU
 ECS A780GM-A Ultra разгон GPU

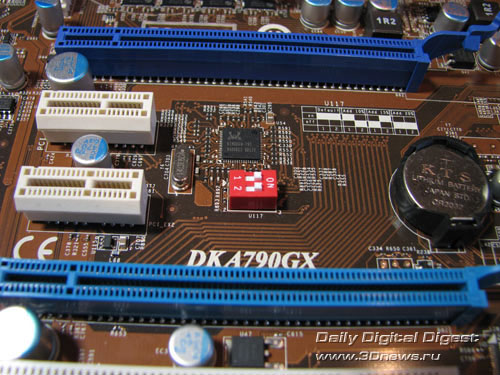

Нужно отметить, что начинающим пользователям компания MSI преподнесла подарок: блок из 2 dip переключателей, с помощью которого можно установить стартовую частоту HTT = 220, 230 и 240 МГц.


 MSI DKA790GX dip-блок

Производительность и выводы

При определении стартовой частоты HTT оказалось, что обе платы устанавливает ее идеально точно.


 MSI DKA790GX штатная частота
 ECS A780GM-A Ultra штатная частота

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор AMD Phenom X3 8750 (2,4 ГГц; ядро Toliman)
Кулер Gigabyte 3D Cooler GP Edition
Видеокарта Встроенное графическое ядро Radeon HD 3300/Radeon HD 3200
Звуковая карта -
HDD Samsung HD160JJ
Память 2x1024 Мб GoodRAM DDR2 GP1066D264L5/2GDC
Блок питания FSP 550 Вт
OS MS Vista

Сравним производительность тестовых плат с Elitegroup A790GXM-A на чипсете AMD 790GX.

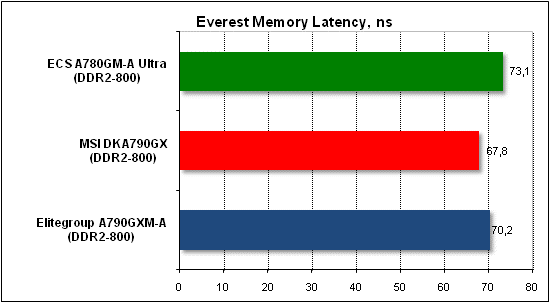

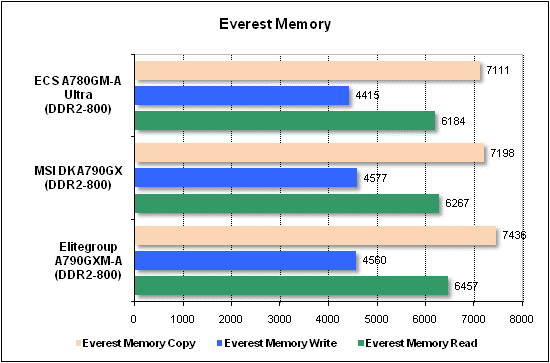

 Тест производительности Everest
 Тест производительности Everest

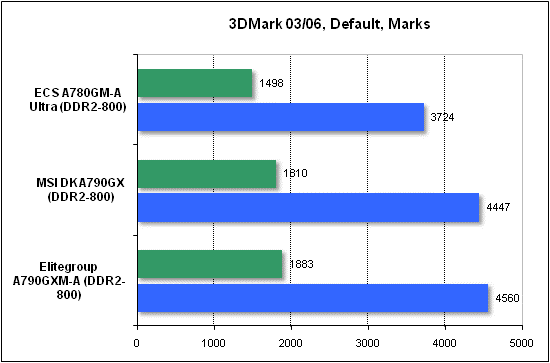

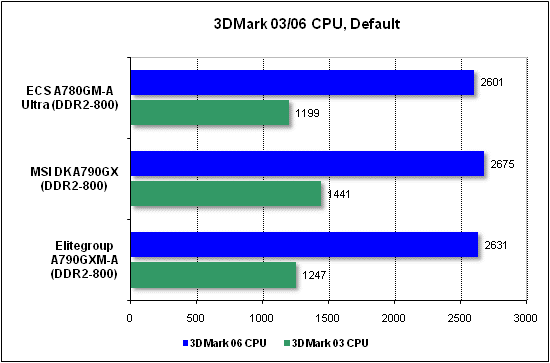

 Тест производительности 3DMark
 Тест производительности процессора 3DMark

Теперь - тесты игровых программ.

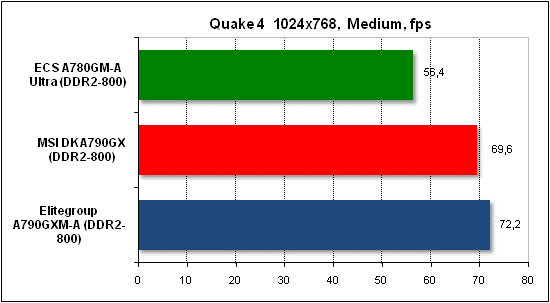

 Тест производительности Quake 4

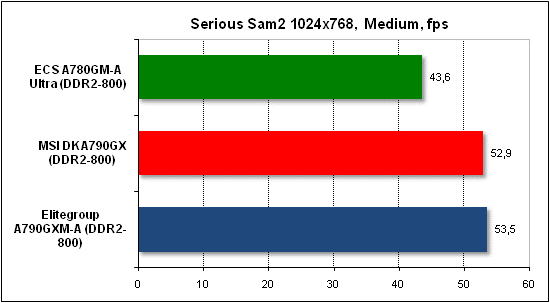

 Тест производительности Serious Sam 2

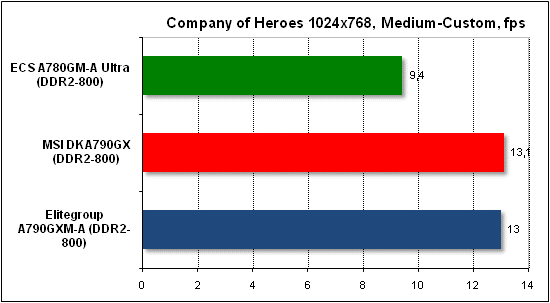

 Тест производительности Company of Heroes

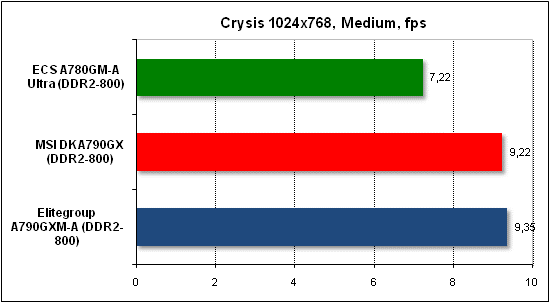

 Тест производительности Crysis

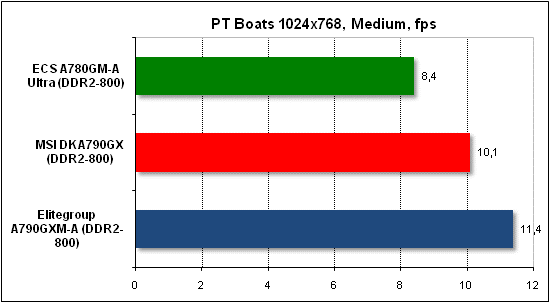

 Тест производительности PTB

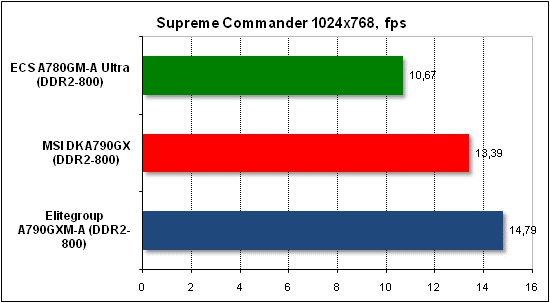

 Тест производительности Supreme Commander

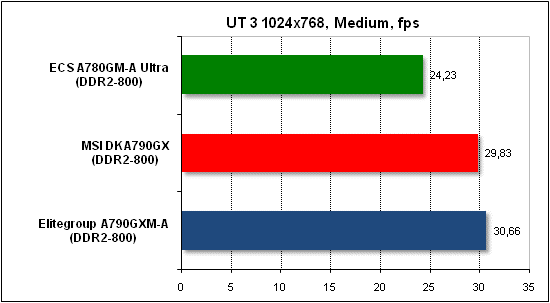

 Тест производительности Unreal Tournament 3

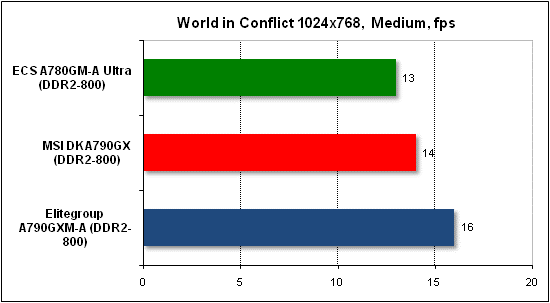

 Тест производительности World in Conflict

Тесты прикладного ПО.

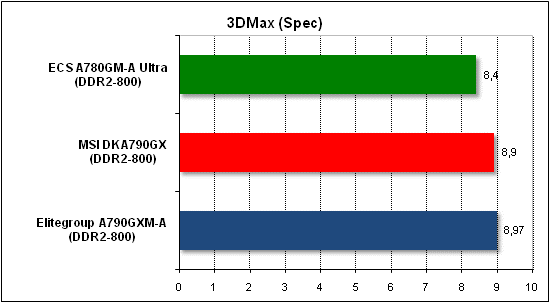

 Тест производительности 3D Max

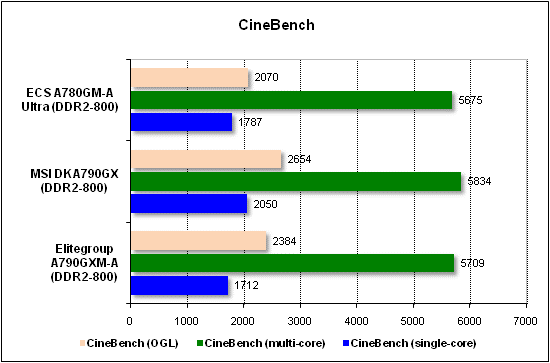

 Тест производительности CineBench

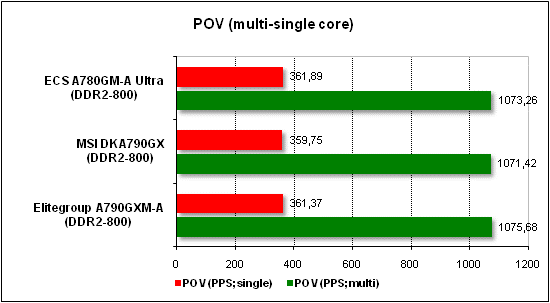

 Тест производительности POV

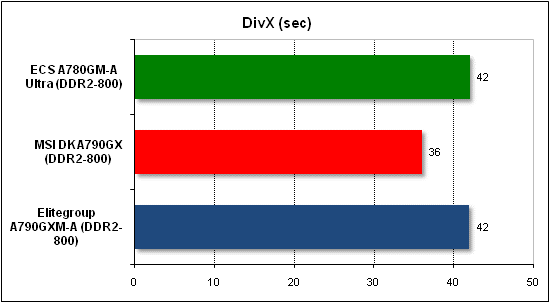

Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.
 Тест производительности DivX

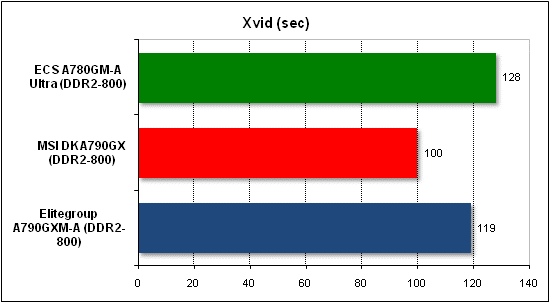

 Тест производительности Xvid

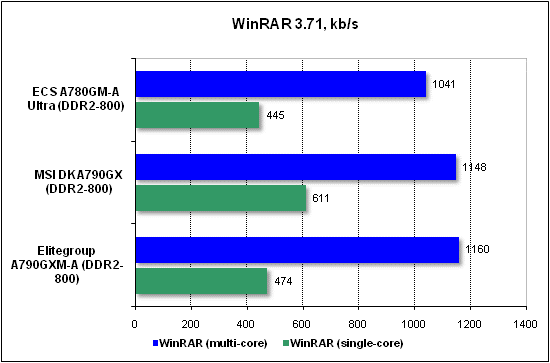

Сжатие данных (WinRAR) измерялось в кб/с, т.е. больше - это лучше.
 Тест производительности WinRAR

Выводы

С технической точки зрения, обе платы являются хорошей реализацией потенциала чипсетов AMD 780G и AMD 790GX. Оба продукта имеют на борту высокопроизводительное графическое ядро с очень хорошей функциональностью, имеют мощные возможности расширения и поддерживают функции разгона. Впрочем, последние приносят реальную пользу только на плате MSI. Что касается платы ECS A780GM-A Ultra, то с текущей версией BIOS оверклокинг на этой модели практически бесперспективен. Зато у платы ECS есть сильный козырь в рукаве, а именно низкая розничная цена (в районе 2000 руб.). По этому параметру, плата MSI не столь привлекательна, поскольку стоит в два раза дороже (более 4000 руб.). На наш взгляд, эта цена явно завышена, поскольку за такие деньги уже можно думать о более производительной системе на платформе Intel (речь идет о материнских платах на чипсете P45).

Заключение

MSI DKA790GX ECS A780GM-A
Плюсы:
  • высокая стабильность и хороший уровень производительности;
  • встроенное графическое ядро Radeon HD3300;
  • два слота PCI Express x16 (PCI-E v2.0);
  • поддержка технологий Hybrid Crossfire и SurroundView;
  • поддержка SerialATA II (6 каналов; RAID);
  • поддержка ParallelATA (1 канал);
  • сетевой контроллер Gigabit Ethernet и 8-канальный встроенный звук;
  • поддержка интерфейса USB 2.0 (12 портов);
  • поддержка профилей BIOS, утилита обновления BIOS и утилита DualCoreCenter.
Минусы:
  • не обнаружено.
Особенности платы:
  • мощные функции разгона и неплохие результаты;
  • отличные результаты разгона встроенного видеоядра;
  • кнопки Power, Reset и сброс CMOS.
Плюсы:
  • высокая стабильность и хороший уровень производительности;
  • встроенное графическое ядро Radeon HD3200;
  • один слот PCI Express x16 (PCI-E v2.0);
  • поддержка технологий Hybrid Crossfire и SurroundView;
  • поддержка SerialATA II (7 каналов; RAID);
  • поддержка ParallelATA (1 канал);
  • встроенный 8-канальный звук и сетевой контроллер Gigabit Ethernet;
  • поддержка интерфейса USB 2.0 (12 портов);
  • низкая цена.
Минусы:
  • не обнаружено.
Особенности платы:
  • неплохие функции разгона, но низкие результаты;
  • отличные результаты разгона встроенного видеоядра;
  • кнопки Power, Reset.
- Обсудить материал в конференции




⇣ Содержание
Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.
Вечерний 3DNews
Каждый будний вечер мы рассылаем сводку новостей без белиберды и рекламы. Две минуты на чтение — и вы в курсе главных событий.

window-new
Soft
Hard
Тренды 🔥
Более половины игровых студий применяют ИИ в разработке, показало исследование Unity 28 мин.
На смену Family Sharing в Steam придут «Семейные группы» с общей библиотекой, контролем за детьми и привязкой к региону 2 ч.
Nvidia запустила Quantum Cloud — облачный симулятор квантового компьютера для исследований 2 ч.
Telegram выгодно для себя привлёк $330 млн через продажу облигаций 2 ч.
Более 500 российских программистов приняли участие в совместном хакатоне Хоум Банка и «Сколково» 3 ч.
Всё своё ношу с собой: Nvidia представила контейнеры NIM для быстрого развёртывания оптимизированных ИИ-моделей 10 ч.
Nvidia AI Enterprise 5.0 предложит ИИ-микросервисы, которые ускорят развёртывание ИИ 11 ч.
NVIDIA запустила облачную платформу Quantum Cloud для квантово-классического моделирования 11 ч.
NVIDIA и Siemens внедрят генеративный ИИ в промышленное проектирование и производство 11 ч.
SAP и NVIDIA ускорят внедрение генеративного ИИ в корпоративные приложения 12 ч.
«Мерлион» выпустит SSD, блоки питания и другие комплектующие под собственным брендом 55 мин.
Смарт-часы Xiaomi Watch S3 и Redmi Watch 4 для любителей активного образа жизни и ТВ-приставка Mi Box S 2 Gen для развлечений 2 ч.
SK hynix запустила массовое производство стеков памяти HBM3E — первой её получит Nvidia 3 ч.
Смартфоны Redmi Note 13 и 13 Pro+ 5G, планшет Xiaomi Pad 6 расширят возможности для работы и развлечений 4 ч.
Зарубежные поставщики Intel и TSMC не спешат строить свои предприятия в Аризоне 4 ч.
Nvidia и Synopsys внедрили искусственный интеллект в сфере литографической подготовки производства чипов 5 ч.
NVIDIA представила облачную платформу для исследований в сфере 6G 12 ч.
Ускорители NVIDIA H100 лягут в основу японского суперкомпьютера ABCI-Q для квантовых вычислений 12 ч.
NVIDIA показала цифрового двойника нового дата-центра с ИИ-ускорителями Blackwell 12 ч.
NVIDIA B200, GB200 и GB200 NVL72 — новые ускорители на базе архитектуры Blackwell 12 ч.
