MSI P35 Platinum на Intel P35

⇣ Содержание

MSI P35 Platinum
Чипсет Intel P35
Процессор LGA775 Pentium 4 FSB 1333/1066/800/533МГц
Celeron Prescott FSB 533МГц
Dual-Core Pentium4 Smithfield/Presler
Yorkfield, Wolfdale
Quad-Core Kentsfield, Dual-Core Conroe/Allendale
HyperThreading
Память DDR2 533/667/800/1066
HDD 1x UltraDMA/133
7x SerialATA(2xRAID)
Дополнительно 2 IEEE-1394a
Звук Intel HDA
12 USB 2.0
Gigabit Ethernet
Цена: n/a

Сегодня мы несколько отклонимся от структуры привычного обзора материнской платы, поскольку в наших руках - плата MSI P35 Platinum на чипсете Intel P35. Такого чипсета не существует, официальных характеристик нет, и не будет до соответствующего анонса Intel, который ожидается в самое ближайшее время. Поэтому говоря о «P35» мы руководствуемся исключительно слухами, утечками информации из различных интернет-источников и, не заслуживающих доверия, инсайдеров. Таким образом, часть обзора, посвященная чипсету, - это предварительный его обзор, не претендующий на полноту и абсолютную достоверность, поскольку даже в самый последний момент перед анонсом все еще может что-то изменится.

Слухи сообщают следующее: новая серия чипсетов Intel (кодовое название Bearlake) охватит все секторы рынка от low- до high-end. В частности, для low-end предназначен интегрированный чипсет G31/G33/G35 со встроенным графическим ядром нового поколения (с поддержкой DirectX 10); с технологиейы vPro будут чипсеты Q33 и Q35, а для создания high-end систем будет использоваться чипсет X38. Для основного рынка middle-end систем предназначен чипсет P35. Все представленные чипсеты, за исключением G31, ориентированы на работу в связке с различными модификациями южных мостов ICH8/ICH9.

Северные мосты будут поддерживать 45-нм процессоры Intel Wolfdale/Yorkfield с шиной FSB 1066/1333 МГц, включать контроллер памяти DDR2-800 и DDR3-1066, шину PCI Express x16. Топовый чипсет X38 будет иметь контроллер памяти DDR3-1333, а также поддержку PCI Express версии 2.0.

Приведенная информация не является 100% проверенной, и в момент анонса новой серии чипсетов возможны некоторые изменения характеристик. Впрочем, нас характеристики особо не волнуют - главное то, какую реально пользу принесут новые продукты.

О PCI Express версии 2.0 говорить не будем - очень мало информации. Интереснее - будет ли работать технология NVIDIA SLI на новых платах? Тут все зависит от NVIDIA; включит ли она соответствующую поддержку в свои драйвера или нет. Скорее, нет, поскольку этот производитель активно продвигает свою серию чипсетов nForce 6xx SLI.

Второй вопрос - будет ли польза от более высокой частоты FSB=1333МГц? Безусловно, да, производительность повысится. Но поддержка этой шины не является исключительной функцией чипсетов серии Bearlake; ведущие производители материнских плат предоставили точную информацию, какие платы (ревизии плат) на чипсетах P965/i975X будут поддерживать новые 45нм процессоры с этой шиной, какие версии BIOS должны быть прошиты. Иными словами, большое количество пользователей сможет перейти на новые процессоры, не меняя современную (по сегодняшним меркам) материнскую плату.

Третий вопрос - память DDR-III. Данный стандарт является очередным этапом развития оперативной памяти. Частоты вырастут, тайминги (задержки) увеличатся. Результат - рост производительности в одних приложениях, некоторое падение - в других. Если у вас есть качественный комплект модулей памяти DDR-II, то не спешите от него избавляться: многие платы на P35 будут поддерживать вашу память. Контроллер памяти в P35 поддерживает как DDR-II, так и DDR-III. Единственное ограничение - совместное использование разных типов памяти недопустимо. В частности, плата MSI P35 Platinum поддерживает только память DDR-II. Какова производительность системы с памятью DDR-III пока неизвестно: хотя такие платы уже есть в нашем тест-лабе, нет самой памяти этого типа. А high-end чипсет X38, скорее всего, будет поддерживать только DDR-III (согласно законам маркетинга).

Иными словами, развитие северных мостов Intel выглядит, скорее, эволюцией, нежели революцией. Однако точку ставить не будем - вполне возможно, что поддержка PCI Express версии 2.0 может преподнести приятный сюрприз (хотя, честно говоря, маловероятно - потенциал первой версии PCI Express еще далеко не полностью исчерпан).

Что касается южных мостов, то тут новшеств гораздо больше, чем видно на первый взгляд. Ибо, на первый взгляд, заметно только увеличение количества портов USB2.0 c 10 (как у ICH8) до 12. А количество каналов SerialATA II осталось неизменным - их шесть. Однако если в южных мостах ICH9 будет реализована технология Port Multiplier, то к одной материнской плате можно будет подключить около 90 жестких дисков! Данная функция позволяет подключить 15 жестких дисков к одному кабелю SerialATA. Это новшество выглядит настоящей революцией; осталось дождаться официального анонса, и посмотреть, насколько слухи будут соответствовать реальности. Еще одна технология называется Intel Rapid Recover, которая расширяет и упрощает работу с RAID массивами.

По остальным возможностям южных мостов ICH9 информации очень мало; они, как минимум, будут соответствовать возможностям ICH8 (то есть встроенный звук HDA, гигабитный сетевой контроллер, и прочее). Также возможно как расширение возможностей, так и урезание «морально устаревших». К числу последних относятся порты COM и LPT. Впрочем, слухи об отсутствии поддержки этих портов оправдались не полностью - на плате MSI P35 Platinum мы не обнаружили LPT, зато нашли один COM порт.

Разумеется, мы рассмотрели не все возможности и технологии новой серии чипсетов. К моменту их анонса мы подготовим отдельный материал, где все подробно постараемся рассказать.

Итак, превью чипсетов серии Bearlake мы закончили, и переходим к превью материнской платы MSI P35 Platinum. Почему «превью», если плата уже на руках? Наш опыт подсказывает, что на любую новинку на новом чипсете падает град претензий: где-то, что-то не совсем правильно работает, есть недоработки BIOS, случаи несовместимости с модулями памяти (и другими компонентами), отдельные провалы производительности. И мы не говорим о том, что комплектация таких плат, в лучшем случае, состоит из диска и пары шлейфов, которые положили в отделе маркетинга. В результате впечатление о новинке остается плохим, хотя в реальности продукт хороший: когда он доходит до розничных магазинов, он имеет стабильную версию BIOS, где исправлены все недочеты. А комплектация такой платы содержит те компоненты, которые были предусмотрены изначально. И уже были случаи, когда первая плата на новейшем чипсете производила слабое впечатление, но через полгода, с новым BIOS, получала отличные отзывы в наших сравнительных обзорах.

В самый последний момент перед публикацией в сети появилась информация по ценам на чипсеты. В частности наиболее популярный и востребованный чипсет Intel P35 обойдется производителю материнской платы в $34.

  • Intel X38 = $50;
  • Intel Q35 = $43;
  • Intel Q33 = $35;
  • Intel G35 = $42;
  • Intel P35 = $34;
  • Intel G33 = $38;
  • Intel G31 = $30;
  • Intel Q965 = $44;
  • Intel Q963 = $36;
  • Intel G965 = $39;
  • Intel P965 = $35;
  • Intel i946GZ = $30;
  • Intel i946PL = $29.

    Также отметим, что разница в цене между версиями южных мостов ICH9 и ICH9R составляет $3.

    Спецификация MSI P35 Platinum


    MSI P35 Platinum
    Процессор - Intel Pentium 4 (Prescott (2M) / Gallatin / CedarMill) с частотой шины 1066/800/533 МГц;
    - Двухъядерные Intel Pentium D / EE (Smithfield/Presler) с частотой шины 800/1066 МГц;
    - Intel Celeron-D (Prescott) с частотой шины 533 МГц;
    - Поддержка Intel Core 2 Duo (Kentsfield (4 ядра), Conroe/Allendale (2 ядра)) с частотой шины 1066 МГц;
    - Поддержка Intel Yorkfield, Wolfdale с частотой шины 1333/1066/800 МГц;;
    - Разъем Socket LGA775;
    - Поддержка процессоров с технологией HyperThreading;
    Чипсет - Северный мост Intel® P35 (MCH);
    - Южный мост Intel® ICH9R;
    - Связь между мостами: DMI;
    Системная память - Четыре 240 контактных слота для DDR2 SDRAM DIMM;
    - Максимальный объем памяти 8Гб;
    - Поддерживается память типа DDR2 533/667/800/1066;
    - Возможен двухканальный доступ к памяти;
    - Индикатор питания;
    Графика - Два слота PCI Express x16;
    Возможности расширения - Два 32-х битных PCI Bus Master слота;
    - Два слота PCI Express x1;
    - Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных);
    - Два порта IEEE1394 (Firewire; один встроенный + 1 доп.);
    - Встроенный звук High Defenition Audio 7.1;
    - Сетевой контроллер Gigabit Ethernet;
    Возможности для разгона - Изменение частоты FSB от 200 до 500 МГц с шагом 1 МГц; изменение множителя;
    - Изменение напряжения на процессоре, памяти и чипсете(nb + sb);
    - Технология MSI D.O.T;
    - Утилита Dual CoreCenter;
    Дисковая подсистема - 1 канал UltraDMA133/100/66/33 Bus Master IDE (Marvell 88SE6111; с поддержкой до двух ATAPI-устройств);
    - Поддержка протокола SerialATA II (6 каналов - ICH9R, c поддержкой RAID 0,1,5,10);
    - Поддержка протокола SerialATA II (1 канал - Marvell 88SE6111);
    - Поддержка LS-120 / ZIP / ATAPI CD-ROM;
    BIOS - 8Мбит Flash ROM;
    - AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features;
    Разное - Один порт для FDD, COM-порт, порты для PS/2 мыши и клавиатуры;
    - Индикатор питания на плате + кнопка сброса BIOS;
    - STR (Suspend to RAM);
    - SPDIF Out;
    - Функция диагностики MSI D-LED;
    Управление питанием - Пробуждение от модема, мыши, клавиатуры, таймера и USB;
    - Основной 24-х контактный разъем питания ATX ;
    - Дополнительный 8-ми контактный разъем питания;
    - Дополнительный 4-х контактный разъем питания Molex;
    Мониторинг - Отслеживание температуры процессора, системы, напряжений,скорости вращения трех вентиляторов;
    - Технология SmartFan;
    Размер - ATX форм-фактор, 245 мм x 305 мм (9,63" x 12") ;

    Коробка

    Упаковка платы MSI P35 Platinum имеет следующий дизайн:

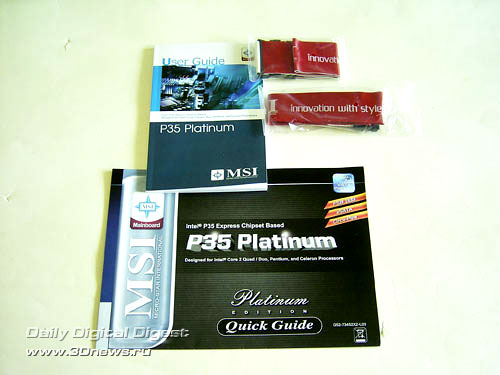

    О комплектации предсерийной платы мы рассуждать не будем. Отметим только довольно качественное и подробное руководство пользователя (внешне очень похоже на мануал к платам Intel) и иллюстрированное краткое руководство.

    Также отметим, что MSI отказалась от "аэродинамических" шлейфов сомнительного качества, и комплектует платы обычными шлейфами.

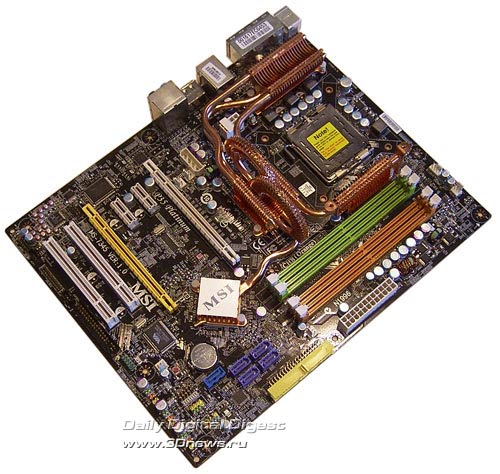

    Плата MSI P35 Platinum

    Претензии к дизайну платы следующие: очень неудобно подключать кабель питания к дополнительному 8-ми контактному разъему, который находится в районе северного моста:

    Проблема состоит в тепловых трубках, которые окружают разъем со всех сторон. А подключение кабеля к дополнительному Molex-разъему проблем не вызывает.

    Впрочем, его нужно использовать только при установке очень «прожорливых» видеокарт.

    Еще одна проблема заключается в блокировке слотов DIMM первой PCI Express видеокартой.

    Рядом с процессорным разъемом установлен 4-х контактный разъем CPUFAN для соответствующего кулера.

    Кроме него на плате установлено пять 3-х контактных разъемов: SYSFAN1 и SYSFAN4 - около северного моста, SYSFAN2 - около южного, SYSFAN3 и SYSFAN5 - около слотов DIMM.

    Впрочем, все пять разъемов не используются, так как на плате установлена полностью пассивная система охлаждения чипсета и модуля питания.

    Ассоциации могут возникнуть самые разные: от американских горок, до свадебных колец.

    Под северным мостом установлено четыре 240-контактных слота DIMM для модулей памяти DDR2. Они разбиты на две группы по два слота. Первые два слота относятся к первому каналу контроллера, последние два - ко второму каналу.

    Отметим, что с помощью расширенного набора множителей плата поддерживает память с частотами DDR2-533/640/667/709/800/886/1066; а общий объем памяти равен 8 Гб. Как только на плату подается напряжение, загорается красный светодиод LED3, а когда плата стартует - зеленый LED1. Оба светодиода расположены около батарейки.

    На плате установлено два слота PCI Express x16, которые предназначены для видеокарт.

    Отметим, что на первый слот всегда выделяется 16 линий шины (обслуживается северным мостом). А для реализации второго слота разработчики задействовали четыре линии PCI Express с южного моста. И у пользователя есть возможность самому выбрать количество линий, выделяемых на второй слот.

    Таким способом плата поддерживает технологию AMD/ATI Crossfire. Кроме перечисленных слотов на плате MSI P35 Platinum установлено еще два «обычных» PCI слота, а также два слота PCI Express x1.

    Возможности расширения

    На плате MSI P35 Platinum установлен южный мост ICH9R, с радиатором. В результате плата поддерживает шесть портов SerialATA II (коннекторы сиреневого цвета), и позволяет объединить диски в RAID массивы уровня 0, 1, 5 и 10. Два порта расположены на задней панели материнской платы.

    Кроме того, еще одно SerialATA II устройство можно подключить к контроллеру 88SE6111 производства Marvell. Этот же чип обеспечивает поддержку одного канала ParallelATA.

    Итого - к плате MSI P35 Platinum можно подключить девять жестких дисков (7 SATA + 2 PATA). Проверить поддержку технологии Port Multiplier мы не смогли: нет соответствующего многопортового кабеля SerialATA.

    На плате установлено 12 портов USB 2.0. Из них шесть портов установлены на задней панели, а еще шесть подключаются при помощи планок. Кроме этого, плата MSI P35 Platinum поддерживает другой вид последовательной шины - IEEE1394 («Firewire»). Для этого на плату установлен контроллер VT6308P производства VIA.

    В результате плата поддерживает два порта Firewire: один расположен на задней панели, а другой подключается с помощью планки.

    Далее - плата MSI P35 Platinum имеет встроенный восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC888T.

    Особенность этого чипа заключается в поддержке специальной технологии VoIP, которая позволяет подключать обычный телефон к компьютеру. Однако мы не обнаружили в коробке соответствующей карты, которая подключается к специальному коннектору JSLIC1. Вероятно, такая карта будет в комплекте "релизной" версии платы.

    Теперь пара слов о сети: на плате установлен высокоскоростной сетевой контроллер: RTL8111B производства Realtek (Gigabit Ethernet):

    Задняя панель платы имеет следующую конфигурацию.

    За исключением массивного блока с четырьмя портами USB2.0, такая конфигурация вскоре станет привычной для плат на P35: отсутствуют COM и LPT порты, выведены порты SerialATA для внешних устройств. Также отметим наличие одного порта Firewire и оптического выхода SP-DIF, а также пустое место рядом. Очевидно, инженеры MSI разрабатывали унифицированный дизайн PCB как для плат на P35, так и для плат на G35 (со встроенным видеоядром). Кстати, плата поддерживает один COM-порт при помощи соответствующей планки.

    На плате MSI P35 Platinum отсутствуют традиционные перемычки, а для обнуления CMOS используется специальная кнопка SW1 (около батарейки).

    Теперь пара слов о фирменных технологиях MSI. Во-первых, это диагностическая система D-LED: четыре светодиода, установленные на планке D-Bracket (подключается к разъему JDB1). Комбинации горящих светодиодов соответствуют различным этапам POST, и если при загрузке возникает какая-либо проблема, пользователь может (с помощью руководства) определить ее причину.

    Кроме этого, D-LED продублирован восемью красными и зелеными светодиодами, комбинации которых также расшифрованы в руководстве пользователя.

    светодиоды - очень яркие

    Также инженеры MSI установили светодиод около каждого слота расширения. Он сигнализирует о наличии и работоспособности установленной карты.

    Теперь поговорим о настройках BIOS.

    BIOS

    BIOS платы MSI P35 Platinum основан на версии AMI BIOS.

    В разделе настроек памяти есть расширенный набор таймингов:

    Следующий параметр отвечает за установку частоты памяти:

    Теперь рассмотрим раздел, посвященный системному мониторингу.

    Плата отображает текущие значения температуры процессора и системы, напряжения, а также скорости вращения трех вентиляторов. Кроме того, процессорный кулер и кулер, подключенный к SYSFAN1, могут изменять скорость вращения, в зависимости от температуры CPU и системы.

    Разгон и стабильность

    Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 4-х фазную схему, в которой установлены четыре конденсатора емкостью 470 мкФ и 10 конденсаторов емкостью 560мкФ.

    Переходим к рассмотрению функций разгона.

    Плата MSI P35 Platinum
    Изменение множителя +
    Изменение FSB от 200 до 500 Мгц (1)
    Изменение Vcore от +0 до +0,7875 В (0,0125 В)
    Изменение Vmem от 1,8 В до 2,6 В (0,05 В-0,1 В)
    Изменение Vdd от 1,25 В до 1,625 В (0,025 В)
    Изменение Vsb от 1,5 В до 1,8 В (0,05 В)
    Изменение Vtt от 1,175 В до 1,55 В (0,025 В)
    Изменение PCI-E от 100 МГц до 200 МГц (1)

    Отметим следующие особенности плат в области разгона. Во-первых, программисты MSI добавили функцию подсветки другим цветом тех параметров, которые (по их мнению) выходят за рамки безопасного разгона. Кроме того, они реализовали функцию динамического разгона не только для процессора, но и для шины PCI Express. Функция называется «D.O.T.»:

    Попробуем функции разгона на практике. Итак, плата MSI P35 Platinum показала средние результаты: стабильная работа на частоте FSB = 480 МГц с процессором E6400.

    Производительность

    При определении стартовой частоты FSB оказалось, что плата устанавливает ее с завышением на 0,9 МГц.

    В тестовой системе было использовано следующее оборудование:


    Тестовое оборудование
    Процессор Процессор Intel Core 2 Duo E6700 LGA775 (2,66 ГГц; Conroe)
    Кулер Gigabyte 3D Cooler GP Edition
    Видеокарта MSI NX7900 GT (GeForce 7900GT; PCI Express x16)
    Версия драйвера: 93.71 WHQL
    Звуковая карта -
    HDD IBM DTLA 307030 30 Гб
    Память 2x512 Мбайт Corsair DDR2 TWIN2X1024-8000UL1
    Корпус Inwin506 с блоком питания PowerMan 300W
    OS Windows XP SP1

    Вначале посмотрим на результаты синтетических тестов (напомним, плата ASUS Striker основана на чипсете NVIDIA nForce 680i SLI).

    Тесты игровых программ.

    Выводы

    Мы воздержимся от выводов по чипсету Intel P35 до официального анонса. А что касается платы MSI P35 Platinum, то можно сказать, что она является неплохой основой для компьютера среднего и вышесреднего уровня. Из плюсов стоит особо выделить неплохие возможности расширения и наличие функций разгона. Отдельно отметим наличие второго слота PCI Express x16. Хотя он не позволяет использовать технологию SLI, но зато поддерживает Crossfire, и делает доступным установку двух видеокарт и подключение четырех мониторов к одной системе.

    О минусах платы сказать особо нечего. Да, определенные недоработки BIOS есть, но они не критичны. Таким образом, плата MSI P35 Platinum, даже со «стартовой» версией BIOS может рассматриваться как готовый продукт.

    Также отметим очень хороший потенциал разгона, как платы, так и чипсета. И хотя планка FSB = 480 МГц ниже рекордов, поставленных в нашем тест-лабе (520 МГц), это значение намного превышает показатели плат MSI на чипсете P965 (< 400 МГц).

    Заключение

    Плюсы:
    • Высокая стабильность и хороший уровень производительности;
    • Наличие двух слотов PCI Express x16;
    • Поддержка SerialATA II/RAID (7 каналов; ICH9R + Marvell 88SE6111);
    • Поддержка одного канала P-ATA (Marvell 88SE6111);
    • Встроенный 8-ми канальный звук и сетевой контроллер Gigabit Ethernet;
    • Поддержка интерфейса USB2.0 (12 портов) и IEEE-1394 (Firewire; 2 порта);
    • Широкий набор фирменных технологий MSI (Dual CoreCenter, LiveUpdate, DigiCell, D.O.T. и прочее).
    Минусы:
    • -.
    Особенности платы:
    • Хорошие результаты разгона процессора;
    • неплохие функции разгона.

  •
