Мышь в миниатюре, или беспроводные манипуляторы для ноутбуков от Neodrive

Беспроводные мыши и клавиатуры уже давно и прочно вошли в повседневность пользователей персональных компьютеров. Когда-то давно все началось с инфракрасной беспроводной связи, затем ее вытеснила беспроводная радиосвязь. От производства обычных беспроводных мышей производители постепенно пришли к выпуску беспроводных наборов, включающих в себя не только мышь, но так же и клавиатуру.

Казалось бы, чего еще можно желать от такого рода устройств ввода? Однако с течением времени развитие рынка персональных компьютеров порождает новые требования пользователей. Обычный настольный компьютер, по некоторым причинам устраивает уже не всех, а некоторым его одного попросту недостаточно. Пользователи требуют мобильных решений, и производители, в свою очередь, всеми силами стараются удовлетворить эти требования. Ноутбуки становятся все более доступными по цене и уже способны вполне достойно конкурировать с настольными персональными компьютерами.

И вот, пользователь получает доступный мобильный компьютер, но одного этого оказывается недостаточно. Помимо самого компьютера этот пользователь хочет иметь и привычную периферию, причем такую же компактную и экономичную, как и сам компьютер. Из устройств ввода к такой периферии, в первую очередь, относятся манипуляторы типа мышь. Именно на них я и хочу обратить внимание сегодня. Итак, темой данного материала будут миниатюрные оптические беспроводные радио мыши NEODRIVE предназначенные для ноутбуков. Всего будут рассмотрены четыре модели, три из которых являются Bluetooth устройствами, одна обычной беспроводной RF мышью, работающей на частоте 27 МГц.

NEODRIVE Mini Optical Mouse OPM-602

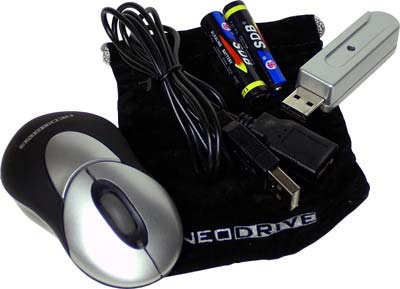

Итак, первой портативной беспроводной радио мышью для ноутбуков, которую мы рассмотрим сегодня, будет NEODRIVE Mini Optical Mouse OPM-602. Упаковка этого устройства вполне обыкновенна, то есть привычный блистер без каких-либо особенных изысков. Однако внутри этой упаковки пользователя ожидает комплект, несколько отличающийся от обычного комплекта беспроводных радио мышей. В случае с NEODRIVE Mini Optical Mouse OPM-602 производитель позаботился обо всем, что может иметь отношение к мобильной эксплуатации устройства. Результатом этой заботы оказывается комплект, в который вошли следующие компоненты:

1. Беспроводная радио мышь NEODRIVE Mini Optical Mouse OPM-602
2. Элементы питания (две щелочных батареи SDB типоразмера ААА)
3. USB приемник
4. USB удлинитель (длина кабеля 1,10 м)
5. Бархатный мешочек для транспортировки всех компонентов манипулятора
6. Компакт-диск с программным обеспечением и документацией
7. Руководство пользователя (брошюра)

Как видите, в комплекте NEODRIVE Mini Optical Mouse OPM-602 присутствует все, что только может понадобиться как при эксплуатации этого манипулятора в домашних или офисных условиях, так и все для его транспортировки и эксплуатации в условиях походных. Хочется отметить, что бархатный мешочек, входящий в комплект, внутри имеет два отделения, что позволяет при транспортировке хранить раздельно сам по себе манипулятор и то, что к нему прилагается.

Как следует уже хотя бы из названия данного материала, мышь перед нами миниатюрная. Максимальные габариты ее корпуса составляют 86,5 мм в длину, 46 мм в ширину и 30 мм в высоту. Визуально оценить размеры NEODRIVE Mini Optical Mouse OPM-602 можно по фотографии приведенной выше. По фотографии же приведенной ниже можно в полной мере оценить форму ее корпуса.

Можно сказать, что перед нами одна из разновидностей классических форм, то есть обводов корпуса, с той лишь разницей, что все размеры уменьшены практически до минимально возможных. Большая часть корпуса манипулятора изготовлена из бархатистого пластика черного цвета. Износостойкость данного конкретного материала весьма высока, и опасаться быстрого появления на его поверхности потертостей не следует. О каких-либо потертостях или других признаках износа на поверхности двух основных функциональных кнопок говорить вообще не приходится. Они изготовлены из серебристого глянцевого пластика, и бояться за их сохранность можно гораздо меньше, чем за сохранность основной части корпуса манипулятора.

Так как рассматриваемый манипулятор является беспроводным радио устройством, то вполне естественно, что для работы ему необходимы какие-то элементы питания. В данном случае это две батареи типоразмера ААА. Несмотря на их вроде бы небольшой размер, требуемый для них батарейный отсек не удается разместить в нижней крышке корпуса мыши, как это чаще всего встречается среди полноразмерных манипуляторов. В случае NEODRIVE Mini Optical Mouse OPM-602 батарейный отсек расположен под верхней крышкой корпуса, которая так же является неотъемлемой частью этого отсека, что практически не встречается среди полноразмерных моделей беспроводных манипуляторов. Впрочем, это легко объясняется отсутствием необходимости делать крышку корпуса обычных мышей активным компонентом конструкции. В данном же случае, при стремлении к миниатюризации, такое решение оказывается не только оптимальным, но и наиболее надежным и экономичным.

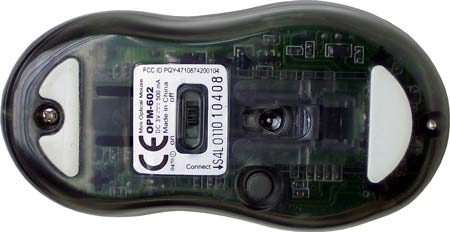

Нижняя крышка корпуса рассматриваемого манипулятора даже при отсутствии батарейного отсека оказывается достаточно "нагружена" различными элементами конструкции. Помимо привычных "ножек", на которые опирается весь корпус манипулятора и окна его оптической системы, здесь, в небольших углублениях, располагается кнопка Connect и выключатель Power. Кнопка Connect, аналогично с другими беспроводными радио манипуляторами служит для идентификации устройства. Выключатель Power, в свою очередь, обеспечивает возможность полного выключения устройства. Несмотря на наличие в NEODRIVE Mini Optical Mouse OPM-602 "спящего" режима, это оказывается очень полезным с точки зрения экономии элементов питания, например при транспортировке мыши или в тот момент, когда она длительное время не используется.

И еще пара слов о питании рассматриваемого устройства. К сожалению, NEODRIVE Mini Optical Mouse OPM-602 не предполагает питания от аккумуляторов. То есть, не самого по себе питания, а возможности их подзарядки средствами самого манипулятора. Предполагается, что в ней будут использоваться обычные батареи. Использовать с мышью аккумуляторы конечно можно, но подзарядку таких источников питания придется осуществлять каким-либо внешним зарядным устройством стороннего производителя.

В домашних или офисных условиях это не является проблемой. А вот предполагая эксплуатацию рассматриваемой NEODRIVE Mini Optical Mouse OPM-602 в полевых условиях, стоит задуматься, удобно ли везти с собой какое-то зарядное устройство, или вместо него лучше взять с собой парочку запасных комплектов хороших щелочных батарей.

Лично я склоняюсь ко второму варианту, так как даже три комплекта запасных батарей будут занимать меньше места, чем практически любое зарядное устройство для аккумуляторов. К тому же, зарядному устройству, за исключением автомобильных и USB устройств, требуется питание от сети переменного тока 220 В, которая далеко не всегда доступна в полевых условиях.

Что касается функциональной оснащенности NEODRIVE Mini Optical Mouse OPM-602, описывать тут почти нечего. Перед нами - обычный беспроводной радио манипулятор, радиотракт которого работает на частоте 27 МГц. Функциональная оснащенность классическая, то есть включает в себя три функциональных кнопки и колесо прокрутки. Кстати, колесо не имеет рифления, но покрыто очень качественной не скользкой резиной, которая почти полностью, даже при некоторой степени загрязненности, исключает проскальзывание пальца пользователя во время работы с колесом.

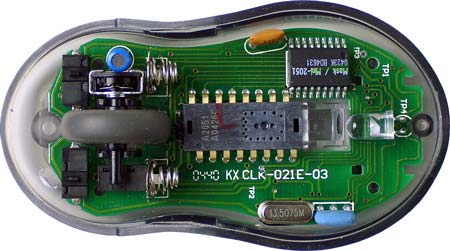

Внутренности NEODRIVE Mini Optical Mouse OPM-602 можно рассмотреть на фотографии приведенной выше. Конструктивно, электрическая схема размещена на одной печатной плате, что с точки зрения надежности можно только приветствовать (нет никаких лишних разъемов и соединений, ухудшающих надежность устройства).

Базируется она на чипе Mask / Mini-2051. Сердцем оптической системы является сенсор ADNS-2051 от Agilent, обеспечивающий разрешающую способность до 800 dpi. Используемый в конструкции датчик вращения колеса прокрутки механический и хотя его ресурс значительно меньше, чем у оптических датчиков, с точки зрения снижения энергопотребления манипулятора, его применение вполне оправдано.

Еще более оправданным является применение в NEODRIVE Mini Optical Mouse OPM-602 микропереключателей от ZIPPY, обеспечивающих работу всех трех функциональных кнопок. Надежность продукции данного производителя весьма высока и это доказывается хотя бы даже тем фактом, что микропереключатели от ZIPPY устанавливаются в манипуляторах такого известного производителя этих устройств как Logitech. Не думаю, что есть необходимость объяснять отдельно, как важна высокая надежность в случае устройств предполагающих полевые условия эксплуатации и возможные длительные транспортировки.

Приемник NEODRIVE Mini Optical Mouse OPM-602 в общем-то ничем не примечателен. Почти обычный, так называемый "свисток" с USB разъемом, лишь несколько более объемный, чем того, возможно, хотелось бы пользователям. Его максимальные габариты, без учета USB разъема, составляют 57 мм в длину, 16 мм в ширину и 14 мм в высоту. Корпус приемника выполнен из такого же серебристого глянцевого пластика, из которого изготовлены две основные функциональные кнопки манипулятора.

Из органов управления и индикации на приемнике имеются кнопка Connect и светодиодный индикатор приема радиосигнала мыши, красного свечения. Так же, в общем-то, к приемнику, можно отнести и входящий в комплект NEODRIVE Mini Optical Mouse OPM-602 удлинительный USB кабель. Он может оказаться как нельзя кстати, например, в том случае, если мышь эксплуатируется с настольным персональным компьютером, корпус системного блока которого удален от клавиатуры и мыши на значительное расстояние. Впрочем, я думаю, комментарии по поводу использования USB удлинителя в данном случае излишни.

Полевые испытания

В самом начале этого материала я упоминал четыре модели беспроводных радио мышей NEODRIVE. И вроде, было бы логично объединить всю информацию по полевым испытаниям всех этих устройств. Однако я счел правильным описать полевые испытания NEODRIVE Mini Optical Mouse OPM-602 отдельно от трех других моделей. Почему? Да потому, что это единственная из четырех моделей беспроводная радио мышь, работающая на частоте 27 МГц. Все три оставшиеся модели являются Bluetooth устройствами. Так что, я думаю, отдельное описание полевых испытаний NEODRIVE Mini Optical Mouse OPM-602 вполне оправдано. И так, приступим…

Для начала напомню, что манипулятор предназначен в основном для эксплуатации с ноутбуками. Соответственно, предполагается, что эта эксплуатация может происходить и в полевых условиях. Из этого вытекают, по крайней мере, два требования, которые в отличие от манипуляторов предназначенных для офисных или домашних условий эксплуатации, оказываются на первом месте.

Я говорю о надежности устройства и о его энергопотреблении. Что касается энергопотребления, то тут, в первую очередь, пользователя должно интересовать потребление не самой по себе мыши, но ее приемника, ведь именно он подключается к USB порту компьютера и соответственно только он является как бы дополнительной нагрузкой для аккумулятора ноутбука.

Спешу обрадовать потенциальных пользователей NEODRIVE Mini Optical Mouse OPM-602 - приемник этого беспроводного радио манипулятора потребляет совсем немного энергии и не является сколько-нибудь серьезной нагрузкой для аккумуляторной батареи. В состоянии покоя потребляемый им ток составляет 15,9 - 16,0 мА. В состоянии активности, то есть в те моменты, когда красный светодиод приемника индицирует прием радиосигнала от манипулятора, потребляемый приемником ток увеличивается всего лишь до 16,8 мА. Такое незначительное энергопотребление приемника не представляет собой серьезной нагрузки для аккумулятора портативного компьютера и никоим образом не может серьезно сказаться на времени его автономной работы.

Что же касается надежности NEODRIVE Mini Optical Mouse OPM-602, и тут производитель устройства не ударил лицом в грязь. Корпуса, как самой радио мыши, так и ее приемника изготовлены с большим запасом прочности.

Электрическая схема мыши, как я уже писал ранее, располагается на одной единственной печатной плате и, соответственно, в схеме нет никаких лишних, не лучшим образом влияющих на надежность устройства в целом, разъемов и прочих соединений. Качество пайки компонентов электрической схемы, как впрочем, и сами компоненты, нареканий не вызывает. В общем, можно смело сказать, что NEODRIVE Mini Optical Mouse OPM-602 прекрасно подготовлена практически к любым условиям эксплуатации и ей не страшны, в том числе, и тяготы мобильной походной жизни (конечно же, в рамках разумного).

Следом за надежностью и энергопотреблением стоит работа оптической системы рассматриваемого манипулятора на различных покрытиях рабочей поверхности. В случае походных условий эксплуатации рабочей поверхностью может выступать все что угодно, от крышки стола, до материи, например, брюк (допускаем, что мышью можно пользоваться и в транспорте, в буквальном смысле на коленке).

Надеюсь понятно, что испытать работу NEODRIVE Mini Optical Mouse OPM-602 на всех разновидностях столов, брюк, и других встречающихся в быту поверхностях, не представляется возможным. На обычных же мышиных ковриках рассматриваемый манипулятор ведет себя соответственно сенсору ADNS-2051, установленному в его оптической системе. То есть, мышь прекрасно справляется практически с любым ковриком, за исключением ковров с полиэтиленовым покрытием и некоторыми разновидностями тисненых пластиковых покрытий.

Кстати, лично я рекомендовал бы даже для походных условий эксплуатации запастись каким-нибудь пускай даже простеньким, но все же ковриком для мыши. Если же это по каким-то причинам невозможно, то выяснять качество работы оптической системы пользователю придется выяснять самостоятельно применительно к конкретной ситуации и конкретному покрытию.

Теперь оценим работу радиотракта рассматриваемого манипулятора. Все же NEODRIVE Mini Optical Mouse OPM-602, как-никак, является беспроводным радио устройством и, соответственно, многих, скорее всего, интересует, на каком максимальном удалении от приемника может работать мышь. Для ответа на этот вопрос были воссозданы два различных условия, в которых может оказаться рассматриваемый манипулятор во время его реальной эксплуатации.

В первом случае приемник устройства был подключен к USB порту настольного персонального компьютера через входящий в комплект USB удлинитель. Благодаря такому подключению приемник был удален от окружающих его помех, таких как монитор, системный блок, сетевые кабели, и т.д., на максимально возможное расстояние. Естественно, это расстояние значительно превышало, рекомендуемые почти всеми производителями беспроводных радио устройств 20 см. Во время испытаний продолговатый корпус приемника располагался параллельно корпусу мыши.

Во втором случае приемник включался непосредственно в разъем USB порта ноутбука. В первом случае, то есть почти в идеальных для приемника условиях, NEODRIVE Mini Optical Mouse OPM-602 оказалась способной устойчиво работать при удалении от приемника на расстояние до 0,93 м. При удалении мыши от приемника на расстояние 0,93 - 1,06 м приемник принимал радиосигнал мыши, но работа всего устройства в целом становилась неустойчивой и точно позиционировать курсор становилось невозможно.

Во втором случае при включении приемника непосредственно в разъем USB порта ноутбука, который располагался на его левой боковой стенке корпуса, а мышь справа от корпуса ноутбука, максимальная дистанция, на которой мышь устойчиво работала, составила 2,93 м. При увеличении дистанции между приемником и мышью работа последней становилась неустойчивой, а за пределами 3,45 м приемник и вовсе терял радиосигнал манипулятора.

Как видите, разница максимальной дистанции устойчивой работы NEODRIVE Mini Optical Mouse OPM-602 в двух описанных выше ситуациях различается значительно. Объяснить, почему это происходит достаточно просто. Все дело в ориентации корпуса приемника относительно корпуса самой мыши. Как показывает практика, диаграмма направленности антенн обоих устройств, в особенности приемника, далека от круговой и представляет собой скорее эллипс.

Соответственно, при этом от положения антенн в пространстве относительно друг друга напрямую зависит дальность связи. В случае рассматриваемой NEODRIVE Mini Optical Mouse OPM-602 наилучшим является такое положение, когда диаметральные плоскости корпусов приемника и мыши перпендикулярны друг другу. Добиться такого положения корпусов и получить максимально возможную дальность связи весьма просто как в случае подключения рассматриваемого манипулятора к ноутбуку, так и в случае подключения его к настольному персональному компьютеру.

В первом случае достаточно включить приемник в разъем USB порта расположенный на боковой стенке корпуса ноутбука (если, конечно, таковой имеется). Во втором случае достаточно воспользоваться USB удлинителем, который позволит, как угодно ориентировать в пространстве корпус приемника. В итоге получается, что максимальной дистанцией между приемником и мышью, на которой все устройство в целом работает стабильно, можно считать 2,93 м.

И тут, глядя на упаковку NEODRIVE Mini Optical Mouse OPM-602, можно порадоваться скромности и правдивости производителя, поскольку там заявлено, что рабочий радиус устройства лежит в пределах до 1 м. То есть, заявлена дистанция соответствующая наихудшим условиям, в которых теоретически может оказаться манипулятор. Что же, такое честное заявление характеристик устройства можно только похвалить.

Учитывая, что манипулятор NEODRIVE Mini Optical Mouse OPM-602 предназначен для работы с ноутбуками, такой параметр как частота передачи данных в порт для него не является действительно важным. Весьма сомнительно, что рассматриваемую беспроводную радио мышь будут использовать для работы в приложениях, в которых от этого параметра что-то зависит серьезно. Я имею в виду динамичные компьютерные игры. Скорее всего, применение данного манипулятора будет ограничено офисными или, в крайнем случае, некоторыми графическими приложениями.

Однако, хотя бы просто для удовлетворения любопытства значение частоты передачи данных в порт все же было замерено. И так, при подключении NEODRIVE Mini Optical Mouse OPM-602 к USB порту персонального компьютера данный манипулятор оказался способен передавать данные с частотой до 62 Гц. Несмотря на то, что переходника USB-PS/2 в его комплекте не предусматривается, подключить приемник манипулятора к PS/2 порту все же удалось. Для этого, естественно, пришлось воспользоваться переходником стороннего производителя, но мышь прекрасно с ним работала.

Однако, максимальная частота передачи данных в порт, при таком подключении, оказалась несколько ниже, чем при подключении к порту USB и составила 50 Гц. Учитывая то, что NEODRIVE Mini Optical Mouse OPM-602, за исключением размеров, является, в общем-то, вполне обычным беспроводным радио манипулятором, такие значения максимальных частот можно считать приемлемыми. Во всяком случае, для работы в офисных приложениях этого более чем достаточно. А вот, как я уже писал выше, поклонники динамичных игровых приложений могут быть не очень-то довольны.

Выводы

Как видно из написанного выше, никаких нареканий NEODRIVE Mini Optical Mouse OPM-602 у меня не вызвала. Модель действительно удачная. В ней прекрасно сочетаются высокая надежность, прекрасная комплектация, разрешающая способность 800 dpi и более чем достаточный максимальный радиус работы. Стоит NEODRIVE Mini Optical Mouse OPM-602 меньше, чем ее Bluetooth собратья, и поэтому она будет весьма привлекательна тем пользователям, чьи портативные компьютеры не оснащены Bluetooth адаптерами или по каким-то причинам нет желания использовать более дорогие беспроводные Bluetooth модели которые будут рассмотрены далее.

Продолжение следует…

Как видите, описание только одной модели NEODRIVE Mini Optical Mouse OPM-602 вылилось в достаточно большой документ. Почему так много про одну мышь? Только потому, что на сегодняшний день устройства для ноутбуков еще не являются повсеместно присутствующими и обыденными. Следовательно, знакомить с ними пользователей лучше всего подробно и детально, чем я собственно и занимаюсь в надежде, что мне это удается.

Допускаю, что некоторые читатели хотели бы увидеть все четыре обещанных модели манипуляторов NEODRIVE в одном едином материале, но я все же решил разделить между собой RF и Bluetooth устройства. Так что, ждите продолжения, в котором будут рассмотрены оставшиеся три модели.
