Несмотря на то, что решения на базе архитектур Cortex-A53 и Cortex-A57 ещё не вышли на рынок, компания ARM уже готова предоставить предварительную оценку производительности грядущих новинок.

anandtech.com

Чипы Cortex-A53, использующие 28-нм техпроцесс, по быстродействию будут на 50% опережать текущие решения на основе Cortex-A7. Cortex-A57 покажет такой же прирост производительности, но уже по отношению к своему предшественнику, Cortex-A15. Что касается абсолютного энергопотребления, то Cortex-A57 характеризуется более высоким значением, чем Cortex-A15. Но с учётом роста производительности, энергоэффективность нового решения значительно выше. Интересно отметить, что первое решение AMD на основе Cortex-A57 будет нацелено на серверный сегмент.

Помимо архитектурных усовершенствований, ARM также планирует перевести новые решения на передовой 20-нм техпроцесс (16FF). Это позволит ещё больше увеличить отрыв в производительности от старых решений. ARM предоставила результаты тестирования Cortex-A57 против Cortex-A15 в бенчмарке Geekbench 3. Всё наглядно продемонстрировано на диаграммах ниже.

anandtech.com

Отметим, компания Qualcomm уже заявила о намерении выпустить чипы Snapdragon 410, 610 и 615 с использованием ARM Cortex-A53. Процессоры Snapdragon 808 и 810 будут использовать комбинацию Cortex-A53 и Cortex-A57.

Отгрузки новых мобильных процессоров производства фирмы Allwinner запланированы на конец весны этого года. В список готовых к отправке чипов попал и восьмиядерный процессор модели UltraOcta A80, который преподносится китайским производителем в качестве будущей перспективной составляющей бюджетных планшетов и смартфонов. Руководство Allwinner вело успешную политику, главным направлением которой стало создание максимально доступных и недорогих процессоров. Их продукцию чаще всего можно было встретить в мобильных устройствах типа «noname» и бюджетных моделях производителей из Поднебесной.

edwardweinert.com

Видя перспективность данной стратегии, Allwinner решила наращивать обороты и следовать в ногу с техническими инновациями. UltraOcta A80 станет не просто мощным процессором с восемью ядрами, который, по заявлению разработчиков, отличается великолепной энергоэффективностью и щадящим режимом работы по отношению к аккумулятору. Китайская компания также реализовала полноценную поддержку видео в формате Ultra HD, с которым успешно работают современные мониторы, ТВ и даже портативные камеры.

liliputing.com

Процессор UltraOcta A80 способен обрабатывать видео с разрешением 4К и 30 к/c, при этом нагрузка на графическое ядро и сам процессор будут максимально оптимизированы для увеличения длительности автономной работы. Сам чип состоит из восьми ARM-ядер и построен по архитектуре BIG.little. Следовательно, это означает, что процессорный чип будет состоять из ядер разного поколения, что в случае с UltraOcta A80 выражается в виде сочетания более технически совершенного Cortex-A15 и немного отстающего от него Cortex-А7. В роли графического ускорителя выступит PowerVR G6230.

tech.sina.com.cn

Проводя аналогию между UltraOcta A80 и тем же NVIDIA Tegra 4, отметим, что последний, хоть и способен работать с разрешением 4К, однако не поддерживает аппаратную обработку кодеков H.265 или VP9. Соответственно, увеличивающаяся нагрузка на графический процессор автоматически отразится на автономности работы портативной электроники явно не в пользу владельца.

edwardweinert.com

Что ожидать пользователям мобильных устройств после анонса Allwinner? Прежде всего, на мобильном рынке уже к концу II квартала будут представлены устройства на новом чипе. Это означает, что:

• потенциальные покупатели смогут получить возможность приобрести производительный 8-ядерный смартфон или планшет по ещё более доступной цене;
• основные конкуренты, вроде компании MediaTek, должны предложить более интересный и совершенный процессорный чип. Это означает, что пользователь получит возможность полноценного выбора;
• все любители «поработать с паяльником» откроют для себя целый ряд возможностей с новым чипом. Allwinner известна своим стремлением максимальным образом удовлетворить потребности любителей-энтузиастов в комплектующих. Производитель, как правило, дополняет свои процессоры подробной сопроводительной документацией, которая сильно упрощает последующие манипуляции.

liliputing.com

С устройствами, оснащаемыми UltraOcta A80, вы сможете не только наслаждаться видео с разрешением 4К на вашем планшете или смартфоне, но и без труда транслировать его на телевизор, используя HDMI-подключение или интерфейс eDP.

Apple опередила всех производителей ARM-процессоров выпуском первого 64-битного чипа A7 с ядрами CPU Cyclone. И хотя главное преимущество архитектуры ARMv8 лежит в области адресации оперативной памяти объёмом более 4 Гбайт, переход на 64 бита даёт и без этого ощутимый прирост в ряде узкоспециализированных задач вроде шифрования. Samsung вслед за Apple тоже пообещала в следующем году выпустить свои 64-битные мобильные чипы. А NVIDIA ещё пару лет назад рассказала о разработке ARM-процессора с 64-битными ядрами Denver.

Процессоры Tegra 4 на базе ядер Cortex-A15 только начали появляться на рынке. Следующей однокристальной системой NVIDIA должен стать чип Tegra 5 (кодовое имя Logan), выходящий в следующем году и основанный на тех же ядрах Cortex-A15 (и графике Kepler). Но, согласно последним слухам, которые распространил ресурс Forbes, жизненный цикл Logan может оказаться весьма коротким.

Утверждается, что NVIDIA якобы ускоряет свои планы относительно выпуска чипов Parker, которые получат ядра Denver, первые 64-битные CPU от NVIDIA, и графику поколения Maxwell. Вместо прежних намерений выпустить этот чип в 2015 году компания собирается начать производство уже в 2014 году.

Ведущая контрактная полупроводниковая кузница TSMC (Taiwan Semiconductor Manufacturing Co. Ltd.) сообщила о создании трёх пакетов проектирования чипов с использованием так называемых 3D-транзисторов FinFET. Это даёт возможность конструкторам чипов получить более скорый доступ к 16-нм FinFET-технологии TSMC и позволяет создавать кристаллы с технологией TTS (Through-Transistor-Stacking).

Intel была пионером в области коммерческого внедрения FinFET-транзисторов и до сих пор остаётся единственной компанией, которая обладает таким техпроцессом. Однако TSMC, как сообщается, подписала трёхлетний контракт на производство чипов Apple, некоторые их которых будут использовать FinFET. Использование 3D-транзисторов позволяет получить заметные преимущества как в вопросах физического масштабирования, так и сточки зрения энергопотребления.

Производители САПР электроники (EDA) сотрудничали с TSMC в деле разработки и проверки упомянутых маршрутов проектирования на различных чипах. Например, 16-нм FinFET маршрут проектирования использовал многоядерный процессор ARM Cortex-A15 в качестве тестового образца для сертификации.

Японская компания Fujitsu Semiconductor и британская ARM сообщили о подписании соглашения о лицензировании, которое позволит Fujitsu Semiconductor выпускать однокристальные системы, использующие преимущества технологии big.LITTLE и графических процессоров Mali-T624.

Первый чип Fujitsu Semiconductor, который будет выпущен в рамках этого соглашения, будет обладать двумя ядрами Cortex-A15, дополняемыми двумя Cortex-A7 и 4-ядерной версией графики Mali-T624, которая способна повышать производительность и снижать нагрузку на CPU в ряде неграфических задач благодаря возможностям GPGPU. Это решение Fujitsu планирует применять в широком спектре потребительских и промышленных устройств, а также в системах визуализации, подразумевающих графические интерфейсы.

Технология ARM big.LITTLE, как известно, подразумевает систему, позволяющую добиться как высокой производительности, так и хороших показателей энергопотребления за счёт дополнительной площади кристалла. В задачах, требующих максимальной производительности, в дело вступают производительные ядра Cortex-A15, а в более простых система переключается на простые и энергоэффективные ядра Cortex-A7.

Автоматика big.LITTLE выбирает наиболее подходящие ядра для той или иной задачи (одновременно Cortex-A7 и Cortex-A15 работать в рамках этой связки не могут). Система позволяет экономить до 70% энергии без компромиссов в области производительности. Поддержка же современными графическими процессорами Mali вычислений общего назначения также позволяет в ряде высокопараллельных задач добиться увеличения производительности и снижения потребления энергии.

Материалы по теме:

• ARM уверена, что её 28-нм процессоры эффективнее 22-нм чипов Intel Silvermont;
• Доля ARM-серверов ощутимо вырастет к концу года;
• ARM представила Cortex-A12, GPU Mali-T622 и видеодвижок Mali-V500 для аппаратов 2014 года;
• ARM на 44% увеличила прибыль в первом квартале 2013 г.;
• Mozilla и Samsung разрабатывают движок браузера нового поколения для Android и ARM.

Источник:

• arm.com

ARM решила подпортить праздник Intel, заявив во время проходящей в Тайбэе международной выставки Computex 2013, что присутствующие на рынке мобильные чипы на основе её архитектур уже превосходят по производительности и энергоэффективности грядущие ближе к концу года процессоры Silvermont.

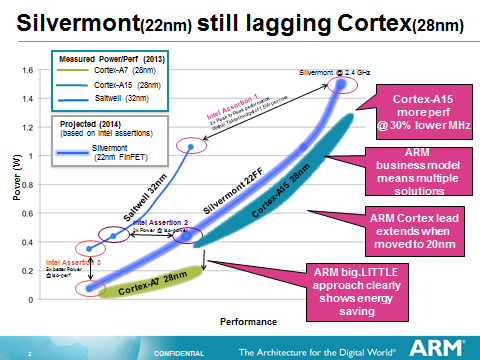

Intel накануне заявила, будто Silvermont в 1,6 раза быстрее и в 2,4 раза эффективнее, чем чипы Cortex. ARM отвергла эти заявления, продемонстрировав график и собственные оценочные данные. Основываясь на сведениях о производительности современных чипов Atom и заявлениях Intel о приросте в новом поколении чипов, ARM считает, что по производительности 28-нм ядра Cortex-A15 более чем на 30% эффективнее будущих 22-нм ядер Intel Silvermont.

ARM также подчеркнула, что процессоры Intel x86 сталкиваются с проблемами совместимости на Android-системах, что требует от них эмуляции инструкций ARM для работы. Это не столь уж малая проблема, если учесть, что 84% самых популярных игр и 64% самых популярных приложений используют собственный код ARM. Эмуляция, как отмечает ARM, имеет существенные недостатки: она не всегда работает, а когда работает, требует гораздо больше вычислительных ресурсов и, соответственно, энергии.

Материалы по теме:

• Qualcomm анонсировала процессоры Snapdragon 400 с поддержкой LTE;
• ARM представила Cortex-A12, GPU Mali-T622 и видеодвижок Mali-V500 для аппаратов 2014 года;
• Новый глава Intel сконцентрируется на завоевании мобильного рынка;
• Intel Atom Silvermont — новая надежда Windows-планшетов;
• Intel Silvermont — новая 22-нм архитектура для мобильных устройств.

Источник:

• blogs.nvidia.com

ARM-процессоры широко используются в самом разном оборудовании, от нишевых приложений до планшетов, смартфонов, тонких клиентов и серверов (в отношении серверов всё только предстоит). Разнообразие устройств с чипами ARM постоянно растёт, и если новые продукты LSI добьются успеха, то мобильные сотовые сети пополнят список. Новое семейство 28-нм процессоров AXM5500 компании для базовых станций будет использовать до 16 ядер Cortex-A15.

В настоящее время из существующих на рынке архитектур ARM ядра Cortex-A15 являются самыми мощными и используются в ряде продуктов вроде планшета Nexus 10 или нового хромбука Samsung (впрочем, пока были представлены только чипы с числом ядер до 4). Процессоры LSI для инфраструктуры беспроводной связи исторически были основаны на процессорах PowerPC, но из-за возросшего спроса на базовые станции различных размеров в так называемых гетерогенных сетях компания решила добавить в свою линейку продукты на базе чипов ARM.

«Наша цель — предоставить высокопроизводительную масштабируемую платформу с высокой эффективностью», — заявил маркетинговый директор LSI Трой Бейли (Troy Bailey). Кроме достижения нового уровня эффективности, сотрудничество с ARM позволило LSI создать семейство процессоров, способных работать как в составе крупных ячеек связи, так и в составе мелких для локального применения в таких областях как офисы или магазины. Процесс установки и управления базовыми станциями также упрощается.

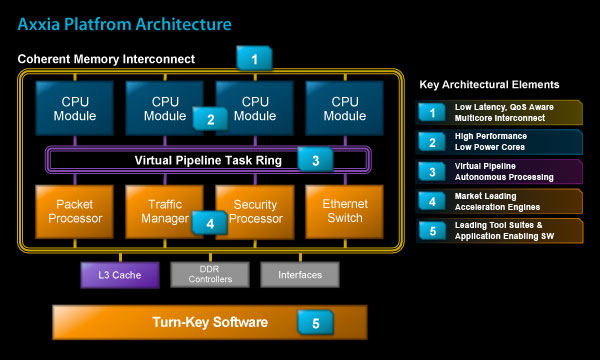

Первые два продукта нового семейства процессоров Axxia Communication Processor — AXM5516 и AXM5512. Они оснащаются 16 или 12 ядрами соответственно наряду со специализированными сетевыми ускорителями LSI и предназначены для применения в больших базовых станциях. Cortex-A15 объединены в кластеры по 4 ядра (64 Кбайт кеш-памяти L1 на ядро и 2 Мбайт разделённой кеш-памяти L2 на кластер) и могут работать на частоте до 1,6 ГГц. Упаковка чипа FCBGA занимает площадь 42,5 x 42,5 мм.

Производитель отмечает, что его новые чипы способны обрабатывать вдвое больше данных при том же уровне энергопотребления, что и раньше. В перспективе LSI планирует расширить семейство процессорами с меньшим числом ядер для применения в более компактных и простых ячейках.

Новое семейство продуктов также использует внутреннюю связь между компонентами кристалла по технологии ARM CoreLink CCN-504 Cache Coherent Network, которая была представлена в октябре прошлого года. Она отдаёт приоритет критичным ко времени данным и обеспечивает пропускную способность до терабита в секунду. Господин Бейли отмечает, что это очень хорошая и масштабируемая технология межкомпонентной связи, которая повышает эффективность и уменьшает число узких мест при создании процессоров с большим числом вычислительных ядер.

LSI также рассматривает возможность использования в будущих продуктах технологии big.LITTLE, которая подразумевает объединение мощных ядер Cortex-A15 в связку с энергоэффективными ядрами Cortex-A7 для улучшения показателей энергопотребления.

Компания отмечает, что образцы первых 28-нм процессоров AXM5516 и AXM5512 она получит в третьей четверти года. LSI предстоит убедить производителей базовых станций в преимуществах использования ARM-процессоров. По меньшей мере, одна компания уже не исключает такой возможности в будущем. Ericsson пока не использует ARM-чипы в своём оборудовании, но будущий портфель предложений в области базовых станций вполне может включать такие решения. Глава LSI Трой Бейли говорит, что его компания сотрудничает с рядом крупных производителей (каких — пока не сообщается) и именно для них создаёт новые ARM-решения.
