Материнская плата ASUS ROG Crosshair VIII Dark Hero: повелительница ядер

⇣ Содержание

Одновременно с выходом новых процессоров AMD Zen 3 компания ASUS представила две материнские платы на чипсетах AMD B550 и AMD X570. Наиболее интересная из них называется ASUS ROG Crosshair VIII Dark Hero и является дальнейшим развитием модели ROG Crosshair VIII Hero. Новая версия платы отличается полностью чёрным оформлением, усиленной силовой схемой питания процессора, отсутствием вентилятора на радиаторе чипсета, наличием модуля беспроводной связи Intel Wi-Fi 6 AX200 и иной конфигурацией портов. Иначе говоря, сделав в названии акцент на теме оформления платы, компания ASUS подвергла своего флагмана серьёзной переработке, и теперь это попросту новая плата.

Давайте познакомимся с новинкой поближе и попробуем разогнать на ней флагманский шестнадцатиядерный процессор AMD Ryzen 9 5950X.

#Технические характеристики и стоимость

Поддерживаемые процессоры Процессоры AMD Ryzen 5000/4000G/3000/3000G/2000/2000G в исполнении Soсket AM4
Чипсет AMD X570
Подсистема памяти 4 × DIMM DDR4 не буферизованной памяти объёмом до 128 Гбайт включительно;
двухканальный режим работы памяти;
поддержка модулей с частотами от 2133 до 3200 МГц и от 3400(O.C.) до 5100(O.C.) МГц
Графический интерфейс Не поддерживается
Разъёмы для плат расширения Процессор AMD Ryzen:
 – 2 слота PCI Express x16 4.0/3.0, режимы работы x16/x0 или x8/x8
Чипсет AMD X570:
 – 1 слот PCI Express x1 4.0;
 – 1 слот PCI Express x16 4.0, режим работы x4
Масштабируемость видеоподсистемы AMD 3-way/2-way CrossFireX Technology;
NVIDIA 2-way SLI Technology
Интерфейсы накопителей Чипсет AMD X570:
 – 8 × SATA III, пропускная способность до 6 Гбит/с (поддержка RAID 0, 1 и 10)
 – 1 × M.2 Socket 3, пропускная способность до 32 Гбайт/с (поддерживает SATA- и PCI Express-накопители длиной от 42 до 110 мм)
Процессор AMD Ryzen:
 – 1 x M.2 Socket 3, пропускная способность до 32 Гбайт/с (поддерживает SATA- и PCI Express-накопители длиной от 42 до 80 мм)
Сетевые
интерфейсы
2.5-гигабитный сетевой контроллер Realtek RTL8125-CG;
гигабитный сетевой контроллер Intel I211-AT;
поддержка технологии ASUS LANGuard;
беспроводный модуль Intel Wi-Fi 6 AX200 (802.11 a/b/g/n/ac/ax, с поддержкой 1024QAM/OFDMA/MU-MIMO, Bluetooth v5.1)
Аудиоподсистема 7.1-канальный HD-аудиокодек ROG SupremeFX 7.1 S1220:
 – аудио-конденсаторы Nichicon Fine Gold Series;
 – цифроаналоговый преобразователь ESS ES9023P;
 – соотношение сигнал/шум на линейном входе – 113 дБ;
 – изоляция печатной платы;
 – позолоченные аудиоразъёмы
Интерфейс USB Чипсет AMD X570:
 – 4 порта USB 2.0 (на задней панели);
 – 6 портов USB 3.2 Gen 1 (4 на задней панели, 2 подключаются к разъёмам на системной плате);
 – 5 портов USB 3.2 Gen 2 (4 на задней панели платы – 3 Type-A и Type-C и 1 подключается к разъёму на системной плате).
Процессор AMD Ryzen:
 – 4 порта USB 3.2 Gen 2 (Type-А, на задней панели).
Все порты защищены от электростатических разрядов.
Разъёмы и кнопки на задней панели Кнопки Clear CMOS и BIOS FlashBack;
два коннектора антенн беспроводного модуля связи;
два порта USB 3.2 Gen 2 Type-A и два порта USB 3.2 Gen 1 Type-A;
два порта USB 3.2 Gen 2 Type-A и два порта USB 3.2 Gen 1 Type-A;
два порта USB 3.2 Gen 2 Type-A и сетевой порт RJ-45 с индикаторами (Realtek RTL8125-CG);
два порта USB 3.2 Gen 2 Type-A+Type-C и сетевой порт RJ-45 с индикаторами (Intel I211-AT);
оптический выход S/PDIF-интерфейса;
пять 3,5-мм аудиоразъёмов
Внутренние разъёмы на текстолите 24-контактный разъём питания ATX;
2 8-контактных разъёма питания ATX 12 В;
4-контактный разъём питания EZ_PLUG;
8 SATA 3;
2 M.2 Socket 3;
2 4-pin разъёма для вентиляторов системы охлаждения CPU;
2 4-pin разъёма для помп СЖО (AIO_PUMP и W_PUMP+);
4 4-pin разъёма для корпусных вентиляторов с поддержкой PWM;
3 коннектора W_IN, W_OUT, W_FLOW;
коннектор T_Sensor;
коннектор Node;
коннектор AAFP;
2 коннектора Aura RGB Strip;
2 коннектора для подключения адресуемых RGB LED-линеек;
коннектор TPM;
2 разъёма USB 2.0 для подключения 4 портов;
разъём USB 3.2 Gen 1 для подключения 2 портов 5 Гбит/с;
разъём USB 3.2 Gen 2 для 1 порта 10 Гбит/с;
переключатель Slow Mode;
6 контрольных точек для измерения напряжений;
коннектор LN2;
кнопки Safe Boot, ReTry, Reset и Start;
разъём аудио для передней панели
BIOS 256 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой
Контроллер I/O Nuvoton NCT6798D-R
Форм-фактор, габариты (мм) ATX, 305 × 244
Поддержка операционной системы Windows 10 x64
Гарантия производителя, лет 3
Розничная стоимость, 35 000

#Упаковка и комплектация

Коробка ASUS ROG Crosshair VIII Dark Hero оформлена в чёрном цвете, а её лицевая сторона украшена переливающимся логотипом серии ROG. Там же указаны название модели, чипсет и различные фирменные особенности платы.

Ключевые особенности продукта и его технические характеристики приведены на обратной стороне коробки.

Краткий перечень интерфейсов платы размещён на стикере вместе с серийным номером и номером партии. Здесь же можно увидеть, что плата выпускается в Китае.

Внутри плата размещена на поддоне в верхнем отсеке коробки и накрыта прозрачной пластиковой панелью. В нижнем отсеке находятся комплектующие. В их числе антенна беспроводного модуля связи, SATA-кабели, кабели подсветки, винты для накопителей M.2, инструкция, диск с драйверами и утилитами, набор наклеек ROG и подставка под кружку.



Стоимость платы в российских магазинах составляет около 35 тысяч рублей. Добавим, что на данный продукт ASUS предоставляется трёхлетняя гарантия.

#Дизайн и особенности

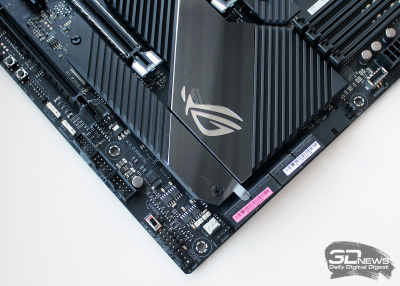

ASUS ROG Crosshair VIII Dark Hero, вторя своему названию, оформлена полностью в чёрном цвете. Только отдельные элементы вроде логотипа ROG на чипсетном радиаторе, элементах питания или алюминиевых рамках PCIe-слотов выделяются на общем тёмном фоне.



Из дизайнерских решений отметим уже упомянутый логотип ROG, рифлёные радиаторы на цепях VRM с пластиковым кожухом интерфейсной панели и пластиковую накладку в зоне аудиокодека.



Гладкие глянцевые поверхности дополнительно защищены плёнками, которые необходимо снять после установки платы в корпус.

Перед детальным разбором компонентов ASUS ROG Crosshair VIII Dark Hero приведём схему их расположения из инструкции по эксплуатации.



Интерфейсная панель соответствует классу платы и полностью заполнена портами. Среди них коннекторы для антенн модуля беспроводной связи, двенадцать портов USB, два сетевых гнезда, оптический выход и шесть аудиоразъемов, а также две кнопки — очистки CMOS и BIOS Flashback.

Плата базируется на восьмислойном текстолите с, на наш взгляд, оптимальным расположением элементов по нему и без привычной для флагманских плат перегруженности.

Отметим отверстие в центре процессорного разъёма, предназначенное, по всей видимости, для установки термодатчика.



При этом в BIOS платы можно выбрать, с какого датчика платой будет считываться температура процессора: с «Die» (встроенный в CPU) или «Socket». Как правило, более точным вариантом является первый. Добавим, что плата ASUS ROG Crosshair VIII Dark Hero поддерживает любые процессоры AMD Ryzen, выпущенные в конструктивном исполнении Soсket AM4, а с полным списком вы можете ознакомиться по ссылке.

На питание процессора отведено 14 фаз (7 объединённых попарно), управляемые контроллером Smart Power Stage X95410RRB на 90 A производства Texas Instruments. На обычной ROG Crosshair VIII Hero применяются менее мощные Infineon IR3555 PowIRStage на 60 A, так что очевидно, что обычным «чернением» платы здесь дело не обошлось. Более того, выдать процессору ток на 1260 А суммарно не может ни одна другая плата на чипсете AMD X570 — даже экстремальная и оверклокерская ASUS ROG Crosshair VIII Formula имеет более скромную силовую цепь питания процессора.



Ещё две фазы такой же компоновки отведены на CPU SoC. В цепи питания процессора используются высококачественные конденсаторы японского производства с заявленным сроком службы не менее 10 тысяч часов. Управление питанием реализовано восьмиканальным ШИМ-контроллером Digi+ VRM ASP1405I.

Он распаян на обратной стороне текстолита.

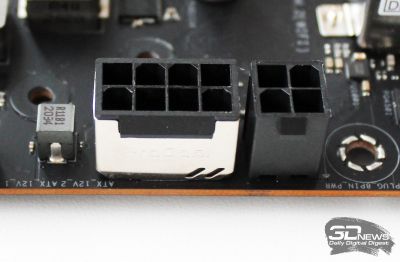

Питание платы обеспечивается стандартным разъёмом 24-pin, одним разъёмом 8-pin ProCool II в металлизированной оболочке и дополнительным разъёмом 4-pin.



У подножия основного разъёма питания выведены контрольные точки для измерения шести напряжений, которые часто используются оверклокерами.

В отличие от большинства плат на наборе системной логики AMD X570, ASUS ROG Crosshair VIII Dark Hero оснащена пассивной системой охлаждения чипсета в виде массивного плоского радиатора с рёбрами. С кристаллом чипсета он контактирует через толстую термопрокладку и охлаждает его без каких-либо сложностей, что вы увидите в разделе с тестами.

На плате размещены четыре слота DIMM для модулей оперативной памяти стандарта DDR4. Металлической оболочки у них нет, а фиксаторы расположены только с правой стороны.

Максимальный объём памяти на плате, набранный четырьмя модулями по 32 Гбайт, может достигать 128 Гбайт, но в этом случае частота памяти не превысит 3,6 ГГц. Если же говорить про оверклокерские модули, то при использовании процессоров AMD Ryzen 5xxx теоретически плата поддерживает модули с частотой до 5,1 ГГц, но на практике её достичь пока не реально. Зато у ASUS ROG Crosshair VIII Dark Hero есть фирменная технология ASUS Optimem III, с помощью которой можно добиться снижения таймингов, к которым платформы AMD всегда очень чувствительны.

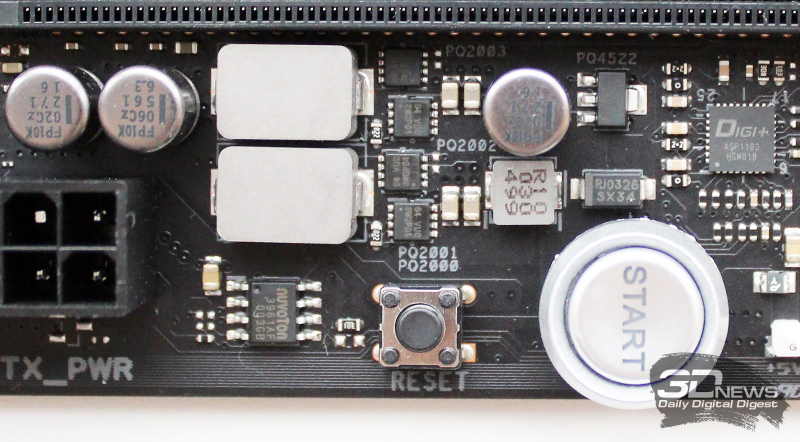

Система питания оперативной памяти на плате двухканальная, управляемая контроллером Digi+ ASP1103.

Перечень сертифицированных комплектов памяти под процессоры AMD Ryzen разных поколений можно найти на странице поддержки ASUS ROG Crosshair VIII Dark Hero. К слову, в списке для Ryzen 5xxx есть память с частотой 4,866 ГГц (и высокими задержками) – Corsair CMK16GX4M2Z4866C18 ver3.31, но ей требуется напряжение 1,5 В. А вот 5,1-ГГц памяти в перечне пока нет.

Два слота PCI-Express x16 4.0 в экранирующей металлической оболочке Safeslots работают от встроенного в процессор контроллера и распределяют между собой его линии в сочетании x16/x0 или x8/x8.

Кроме этого, на плате есть подключенные к чипсету слоты PCI-Express x1 4.0 (с открытым торцом) и PCI-Express x16 4.0, работающий в режиме x4. Ниже в таблице приведены допустимые режимы при работе платы с двумя или тремя видеокартами.

Коммутация слотов PCI-Express на плате реализована двумя типами мультиплексоров: ASMedia ASM2480B и Pericom PI3EQX16.

На ASUS ROG Crosshair VIII Dark Hero восемь портов SATA III с пропускной способностью до 6 Гбит/с, расположенные горизонтально. Все они реализованы возможностями чипсета AMD X570.

Для более скоростных накопителей с пропускной способностью до 32 Гбайт/с на плате предусмотрены два порта M.2. Первый порт подключен к процессору и поддерживает SATA- и PCI Express-накопители (3.0/4.0) длиной от 42 до 80 мм.

Второй порт M.2 расположен в нижней части платы, работает от чипсета AMD X570 и позволяет устанавливать накопители длиной до 110 мм.

Оба порта оснащены радиаторами с эффективными термопрокладками Laird.

Нет недостатка у ASUS ROG Crosshair VIII Dark Hero и в сетевых контроллерах. Проводные реализованы 2,5-гигабитным Realtek RTL8125-CG и проверенным временем гигабитным Intel I211-AT.



Кроме них на плате есть беспроводной модуль Intel Wi-Fi 6 AX200 с поддержкой стандартов 802.11 a/b/g/n/ac/ax и Bluetooth 5.1.

Недостатка в портах USB на плате нет от слова «совсем». Их общее число равно девятнадцати, и двенадцать из них выведены на интерфейсную панель. В их числе сразу восемь быстрых USB 3.2 Gen 2, включая один Type-C, а также четыре USB 3.2 Gen 1. Непосредственно на плате есть четыре USB 2.0, два USB 3.2 Gen 1 от горизонтальной колодки и один быстрый USB 3.2 Gen 2.

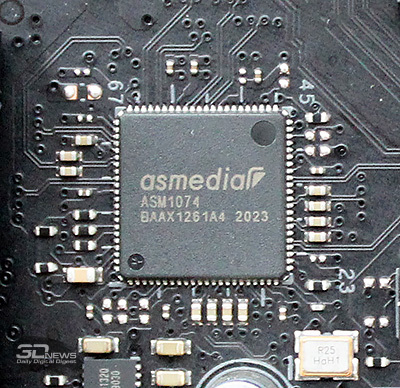

Для USB 3.2 Gen 1 на плате предусмотрен контроллер ASMedia ASM1074.

В качестве звукового кодека на ASUS ROG Crosshair VIII Dark Hero используется 7.1-канальный ROG SupremeFX 7.1 S1220, экранированный алюминиевым колпачком. Улучшить качество выводимого звука призваны двенадцать японских конденсаторов Nichicon Fine Gold и цифроаналоговый преобразователь ESS ES9023P.

Разъёмы на интерфейсной панели и коннекторы внутреннего аудиоразъёма покрыты позолотой. Кроме этого, вся аудиозона на текстолите отделена от остальных компонентов токонепроводящей полосой.

Заявленное соотношение «сигнал — шум» на линейном входе – 113 дБ, полный коэффициент нелинейных искажений с учётом шума – 94 дБ, динамический диапазон – 112 дБ.

За функции мониторинга и управления вентиляторами на ASUS ROG Crosshair VIII Dark Hero отвечает Super I/O-контроллер Nuvoton NCT6798D.

Плата может одновременно управлять восемью вентиляторами в автоматическом режиме по ШИМ-сигналу либо настроенными вручную через BIOS или фирменное приложение Armoury Crate. Два разъёма могут обеспечивать трёхамперным током мощные помпы систем жидкостного охлаждения (по 36 Вт на каждый разъём).

Для контроля за системами жидкостного охлаждения на плате предусмотрены коннекторы W_IN, W_OUT и W_FLOW. Кроме того, есть один коннектор для внешнего термодатчика и коннектор Node, через который к плате можно подключить карту расширения Fan Extension Card II (в комплект не входит).

Для автоматического разгона процессора и памяти на плате присутствует микроконтроллер TPU.

В BIOS можно активировать один из двух предустановленных режимов автоматического разгона — TPU I или TPU II, но будьте готовы к перегреву компонентов, поскольку активируются довольно жёсткие настройки (зачастую завышенные напряжения) и требуется жидкостное охлаждение процессора.

В помощь оверклокерам на ASUS ROG Crosshair VIII Dark Hero есть индикатор POST-кодов со светодиодами Q-Led, переключатель Slow_mode и кнопки Safe_boot и Retry.

Конечно же, не забыта и подсветка. Непосредственно на плате подсвечивается кожух интерфейсной панели и зона радиатора чипсета, а для внешних лент светодиодной подсветки предусмотрены четыре коннектора, для удобства расположенные в разных концах текстолита: две пары с адресацией и две без неё.

Настройка подсветки возможна через приложение Aura, где доступны восемь режимов и любая цветовая гамма.

Микросхема BIOS на плате одна, но в случае её повреждения восстановление возможно через USB-порт и кнопку BIOS FlashBack на интерфейсной панели.

В число навесных элементов платы входит массивный двухсекционный радиатор VRM с восьмимиллиметровой тепловой трубкой, плоский радиатор чипсета большой площади, два радиатора для накопителей в портах M.2 и пластиковые кожухи интерфейсной панели и аудиозоны.
