Материнская плата ASUS ROG Crosshair VIII Dark Hero: повелительница ядер
⇡#Возможности UEFI BIOSНа момент подготовки статьи последней доступной модификацией BIOS для ASUS ROG Crosshair VIII Dark Hero была версия 3003 от 7 декабря 2020 года, которую мы и прошили в плату через встроенную утилиту. Оболочка оформлена в общем стиле серии ROG, все символы хорошо читаемы, параметры логично сгруппированы. По субъективному мнению автора, по удобству навигации в BIOS компания ASUS опережает других производителей плат. Стартует оболочка традиционно в упрощённом режиме EZ Mode.  Переключиться в расширенный режим можно одним нажатием на F7 и далее в настройках сделать этот режим активным по умолчанию.  Сразу же идём в основной раздел Extreme Tweaker, где доступна масса настроек процессора и оперативной памяти, а также пределов питания.  Все необходимые напряжения находятся прямо в этом основном разделе, никуда глубже проваливаться не нужно, что очень удобно.
Мы приведём их минимальные и максимальные значения, а также шаг изменения в следующей таблице.

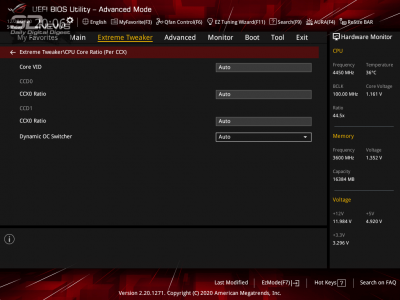

Кроме этого, можно изменять BCLK в диапазоне от 96,0 до 118,0 МГц с шагом 0,0625 МГц и FCLK от 666 до 3 000 МГц. Для оперативной памяти возможен выбор частот от 1 333 до 8 000 МГц. Далее можно пройтись по вложенным подразделам Extreme Tweaker. В первом же из них доступна фирменная разработка компании – Dynamic OC Switcher, которая пока есть эксклюзивно у ASUS ROG Crosshair VIII Dark Hero. С её помощью можно задать процессору минимальный CPU VID для всех ядер сразу (например, 42), и одновременно выставить значения порогового тока (от 0 до 255 А с шагом 1 А), температуры и гистерезиса. Если эти пороги не превышены, процессор будет автоматически разгоняться по отдельным ядрам вплоть до 5 ГГц, пока не исчерпает себя система охлаждения.
С гистерезисом (задержка времени срабатывания, лучше сразу ставить 1 с) и пороговым током всё понятно (кстати, ASUS рекомендует ограничиться скромными 45 А), а вот значение температуры – это верхняя граница, при превышении которой частота будет сбрасываться до заданного CPU VID. Таким образом, от процессора AMD Ryzen 5950X можно добиться, например, частоты 4400 МГц по всем ядрам и заметно более высоких частот при однопоточных задачах, когда пороговая температура не превышена. Это действительно интересная функция, позволяющая получить оптимальную производительность без перегрева. Помимо этого, в разделе Extreme Tweaker можно найти обилие настроек таймингов оперативной памяти и других её параметров.
Подраздел External Digi+ Power Control содержит настройки стабилизации напряжений, наиболее значимая из которых – CPU Load-line Calibration (LLC), реализованная пятью уровнями (пятый наиболее агрессивный).  Есть и подраздел с ироничным названием Tweaker’s Paradise с кучей малоизученных настроек, которые, как правило, не требуется задействовать при разгоне.
Далее следует основной раздел Advanced с двенадцатью дополнительными подразделами.  Здесь и процессорные настройки AMD, и контроллеры, и порты USB с сетью и прочее.
  Далее следует основной раздел с параметрами мониторинга системы.

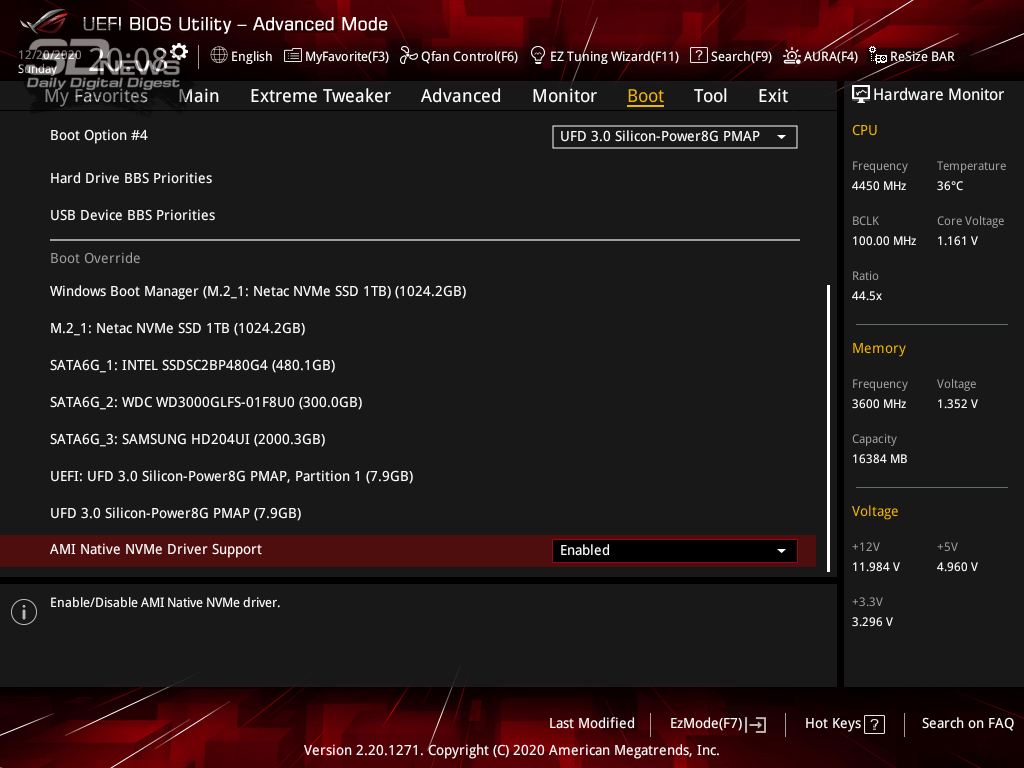

Имеющая самое непосредственное к нему отношение утилита Q-Fan Control позволяет регулировать все подключенные к плате вентиляторы или помпы систем жидкостного охлаждения.  Разделы с параметрами загрузки такие же, как и на других платах ASUS серии ROG, здесь каких-то новых функций мы не обнаружили.
В одноимённом разделе размещены три встроенные утилиты и информационные подразделы об оперативной памяти или видеокарте.   Здесь же выделим возможность создания восьми профилей настроек BIOS и их выгрузки на накопитель.  Раздел выхода из BIOS, на наш взгляд, в дополнительных комментариях не нуждается.  Кроме всего перечисленного, в BIOS есть система автоматической настройки EZ Tuning Wizard, с помощью которой плата сама может подобрать параметры работы процессора, при которых он должен оставаться стабильным и не перегреваться. Как именно она работает, на практике мы не проверяли, уделив больше времени ручной настройке платы.  Удобно, что при выходе из BIOS отображаются все изменённые в процессе настройки параметры, а это позволяет проверить их правильность перед сохранением. Добавим, что при работе в BIOS мы не столкнулись с какими-либо сбоями или сложностями, хотя плата всё ещё достаточно новая. Разгон и стабильность Проверка стабильности, оверклокерского потенциала и производительности материнской платы ASUS ROG Crosshair VIII Dark Hero была проведена в закрытом корпусе системного блока при температуре в помещении около 24,5-25,0 градуса Цельсия. Конфигурация тестового стенда состояла из следующих комплектующих:
Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro (20H2 19042.685) с установкой следующих драйверов:

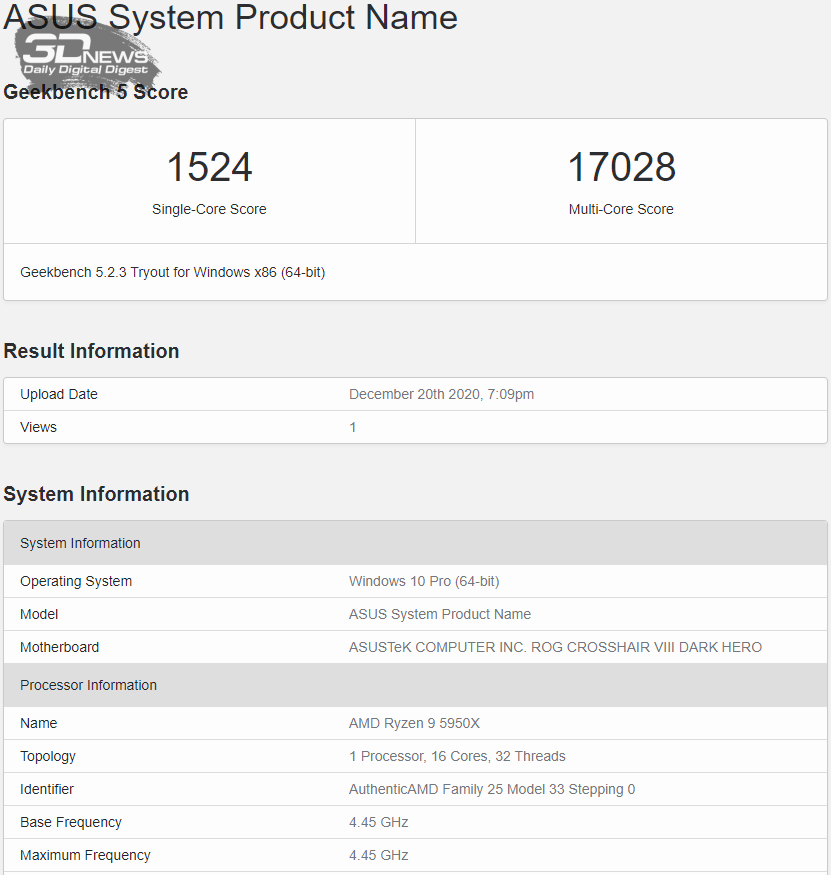

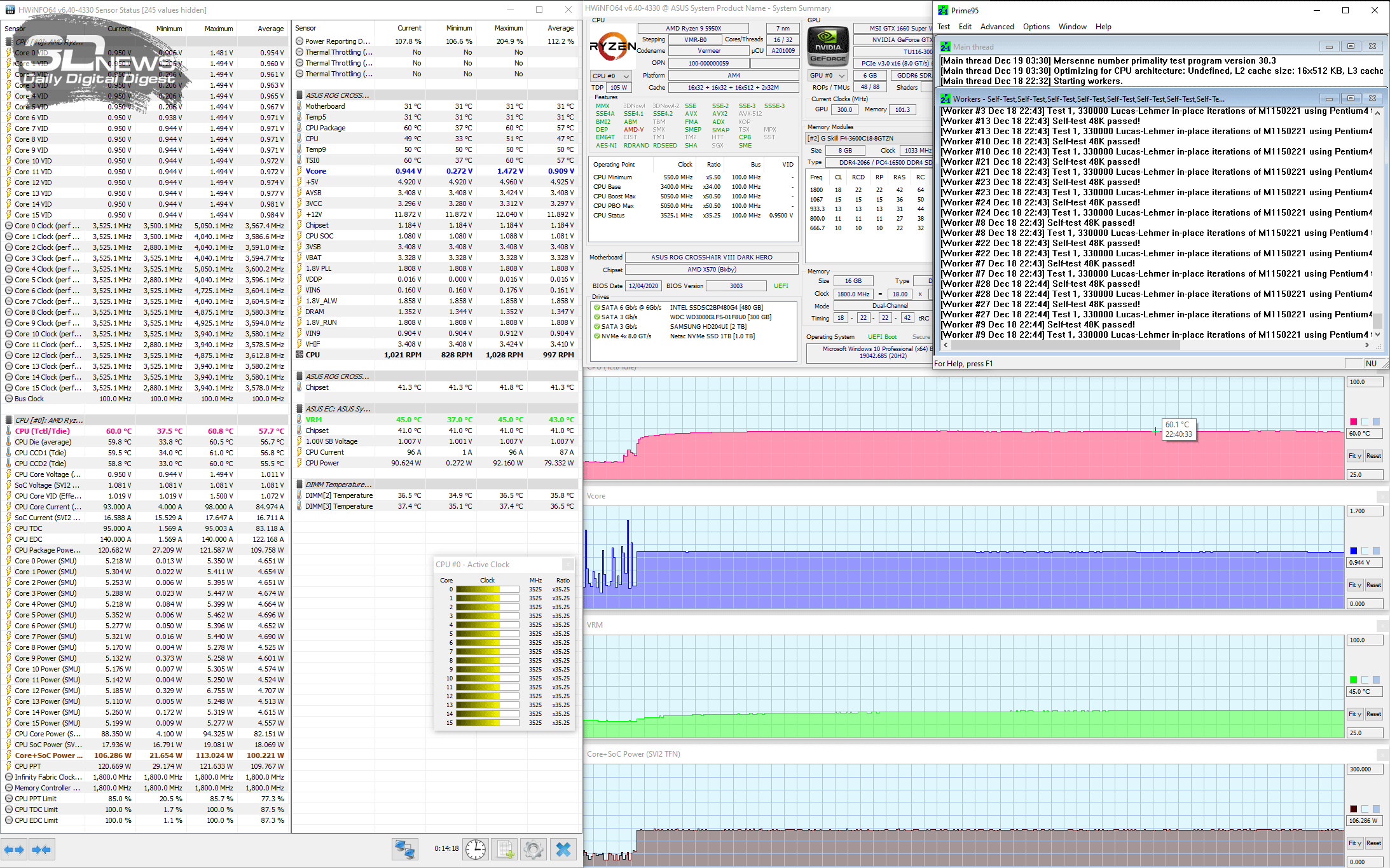

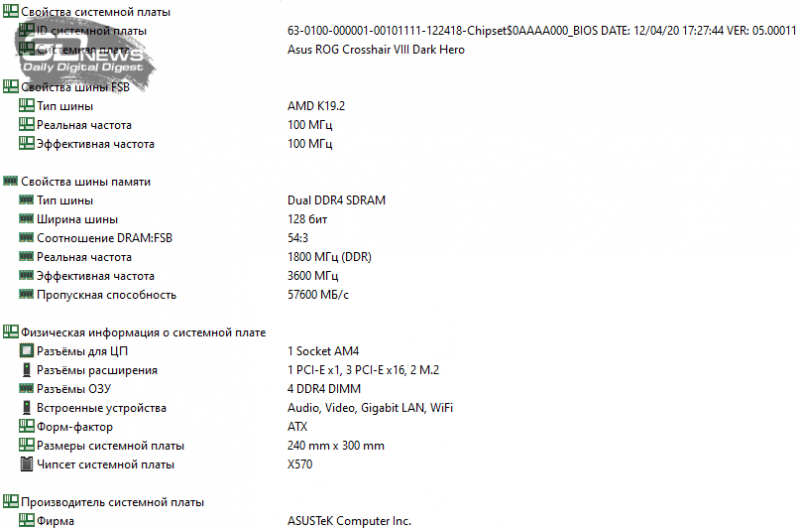

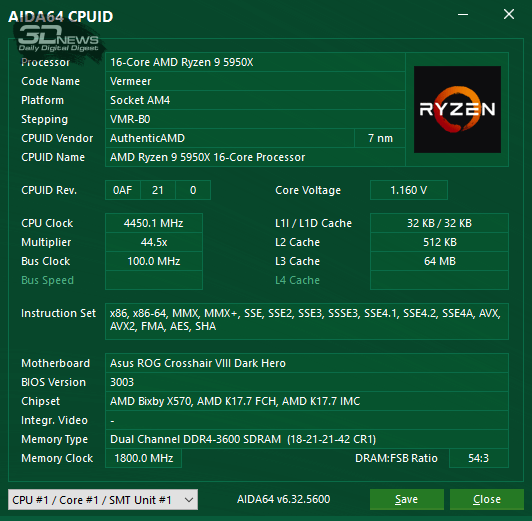

Стабильность системы при разгоне мы проверяли стресс-утилитой Prime95 30.3 build 6 и другими бенчмарками, а мониторинг проводился с помощью HWiNFO64 версии 6.43-4330. Перед тестированием приведём характеристики платы с помощью утилиты AIDA64 Extreme.  Первый тест ASUS ROG Crosshair VIII Dark Hero мы провели при полностью автоматических настройках платы и процессора, когда не активируется даже XMP оперативной памяти.  Никаких неожиданностей с тестом на штатных настройках BIOS не возникло. Процессор при одновременной нагрузке на все ядра работал на частоте 3,525 ГГц при напряжении 0,944 В и уровне TDP чуть более 106 Вт (с учётом SoC).  Максимальная температура процессора по датчику Tdie не превысила 61 градуса Цельсия, а вентиляторы суперкулера даже не разогнались выше 1030 об/мин. Для первой попытки разгона процессора мы зафиксировали его множитель для всех ядер на 43 (-2 для AVX), CPU SoC на 1,050 В, убрали лимиты в BIOS и активировали XMP оперативной памяти при 1,35 В. А далее стали подбирать минимально возможное напряжение на ядре, при котором не снижалась производительность и одновременно обеспечивалась полная стабильность в Prime95, Geekbench 5 и HandBrake. Таким напряжением оказалось 1,0625 В.  При таких настройках процессор прогревался до 78,5 градусов Цельсия при TDP 172 Вт.  Важно, что температура цепей VRM материнской платы по встроенному датчику ограничилась скромными 50 градусами Цельсия, а температура чипсета – лишь 41 градусом Цельсия. Успешно преодолев отметку 4,4 ГГц (1,1325 В при 210 Вт), мы устремились к следующей ступени – 4,5 ГГц, однако этому счастью не суждено было случиться: процессор перегревался или Prime95 выдавал ошибки. Поэтому пришлось остановиться на промежуточных 4,45 ГГц при 1,15675 В.  Только на такой частоте процессор сохранял стабильность без снижения производительности, а уровень TDP достигал 229 Вт. Температура ядра повысилась до 95 градусов Цельсия с последующей стабилизацией на 92 градусах.  И вновь отметим великолепную систему охлаждения платы: всего 53 градуса на цепях VRM и около 40 градусов на чипсете. С учётом того, что в номинальном режиме работы при нагрузке на все ядра AMD Ryzen 9 5950X работает на частоте чуть выше 3,8 ГГц, прирост частоты в нашем случае составил около 17%, но в сравнении с однопоточной нагрузкой, когда частота данного процессора может немного превышать отметку 4,9 ГГц, полученные 4,45 ГГц вряд ли могут впечатлить. Поэтому здесь важно понимать, для каких целей вы будете использовать такой процессор, и в зависимости от этого разгонять его одновременно по всем ядрам или нет. Здесь же добавим, что попытки разгона процессора отдельными CCD-чиплетами к более высоким частотам не привели, а вот в стабильности процессор явно потерял. Поскольку наш комплект памяти на платформах AMD не работает выше штатных 3,6 ГГц, то последнее, что оставалось сделать на ASUS ROG Crosshair VIII Dark Hero, – это настроить тайминги. С помощью Ryzen DRAM Calculator мы подобрали оптимальные настройки «оперативки», получив прирост производительности даже выше, чем от фиксации частоты процессора. Тайминги оказались следующими.  Первичные тайминги снизить уже не удавалось ни на шаг, а вот со вторичными, как нам кажется, ещё можно было поработать, в том числе и с повышением напряжения, благо на такой плате, как ASUS ROG Crosshair VIII Dark Hero, никаких препятствий этому нет. Но об этом в следующий раз, если представится такая возможность. ⇡#ПроизводительностьПроизводительность ASUS ROG Crosshair VIII Dark Hero с процессором AMD Ryzen 9 5950X мы протестировали в двух вариациях: при дефолтных настройках BIOS (+XMP) и с разгоном процессора до 4,45 ГГц по всем ядрам с одновременным твикингом оперативной памяти. В результате в тестах с многопоточной нагрузкой производительность выросла, а без неё – снизилась. Посмотрим на показатели бенчмарков.

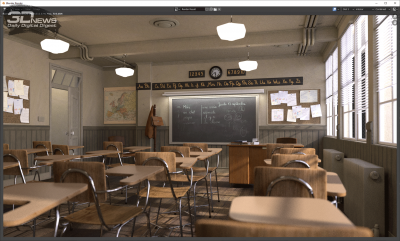

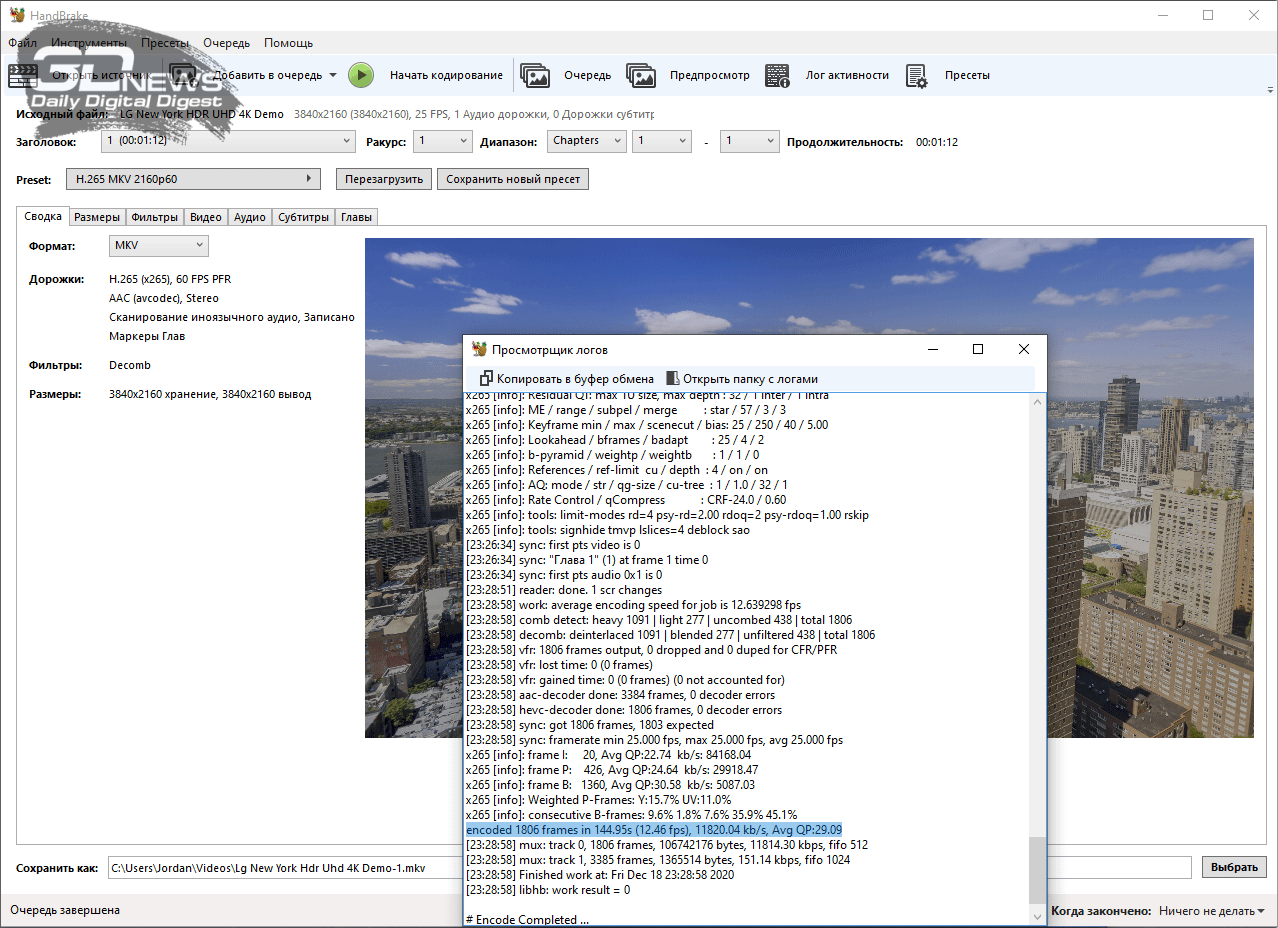

Очень хорошо на повышение частоты всех ядер и настройку памяти откликнулись оба архиватора, HandBrake, Geekbench, программы рендеринга и даже Time Spy из 3DMark. А вот такие тесты, как PCMark, AIDA64 Extreme или кодирование аудио, в лучшем случае не изменили свои показатели, а в худшем – даже снизили их. И везде, где есть результаты при однопоточной нагрузке, производительность снизилась, чего и следовало ожидать. Но в целом AMD Ryzen 9 5950X на ASUS ROG Crosshair VIII Dark Hero демонстрирует феноменальный уровень производительности. А ещё для сравнения мы можем напомнить результаты, показанные Intel Core i9-10900K на 5,0 ГГц с платой ASUS ROG Maximus XII Extreme (особенно заметна разница в многопоточной нагрузке). ⇡#ЗаключениеНа сегодняшний день материнская плата ASUS ROG Crosshair VIII Dark Hero является лучшей платформой для процессоров AMD Ryzen любого поколения, и с цепью питания, суммарно выдающей CPU впечатляющие 1260 А, она готова к абсолютно любым нагрузкам. Немаловажно, что для этого разработчики не стали прибегать к VRM-вентиляторам, генерирующим лишний шум, а также обошлись без вентилятора на радиаторе чипсета (в отличие от предыдущих моделей). При этом с охлаждением этих, без оговорок, важных компонентов нет никаких проблем, их температуры крайне далеки от критичных. С оперативной памятью на плате также можно делать всё, что душе угодно, главное — правильно выбрать и затем настроить комплект модулей, ведь на этой платформе производительность подсистемы памяти очень важна. Оснащённости ASUS ROG Crosshair VIII Dark Hero можно только завидовать. Здесь и почти два десятка разнообразных USB, грамотно распределённых по текстолиту, и два M.2 PCIe 4.0/3.0 с радиаторами, и восемь SATA, и три сетевых адаптера, включая Wi-Fi 6 и 2,5-гигабитный Realtek, и улучшенный звуковой кодек с выдающимися для «встройки» характеристиками, и подсветка с четырьмя дополнительными коннекторами для светодиодных лент. Отдельно отметим исчерпывающий набор инструментов для оверклокинга и мониторинга, восемь коннекторов для вентиляторов или помп СЖО, контрольные точки для замера напряжений, а также BIOS, в котором можно настраивать всё, что душе угодно. В тщетных попытках найти недостатки ASUS ROG Crosshair VIII Dark Hero мы остановились только на высокой стоимости платы. Однако в сравнении с платой аналогичного уровня на Intel Z490 данная модель стоит дешевле, а если оценивать её в сравнении с процессором AMD Ryzen 9 5950X, то разница в пользу платы получается и вовсе двукратной. При этом с уверенностью можно сказать, что такая плата этот процессор переживёт.  Прим. 25 декабря для платы вышла новая прошивка версии 3101 beta с обновлением AGESA до ComboV2PI 1190 и прочими улучшениями.
