Система жидкостного охлаждения Arctic Liquid Freezer II 420: рост в эффективность

⇣ Содержание

Немногим более года назад мы тестировали новую систему жидкостного охлаждения швейцарской компании Arctic серии Liquid Freezer II 280, одной из особенностей которой является маленький радиатор над водоблоком, предназначенный для охлаждения элементов цепей VRM материнской платы. Кроме этого, система получила толстый радиатор и два производительных вентилятора с мощными лопастями. Не оставив ни единого шанса суперкулеру, она заслуженно получила рекомендации 3DNews, хотя у нас и остались сомнения в целесообразности наличия вентилятора VRM на помпе.

И вот в конце осени прошлого года Arctic расширяет линейку Liquid Freezer II выпуском флагманской модели с индексом 420. Такая система теперь оснащена огромным радиатором длиной почти 460 мм и высотой почти 140 мм, а также тремя 140-мм вентиляторами. Остальные компоненты у новой Liquid Freezer II не претерпели никаких изменений. Обошли стороной разработчики и подсветку, что не может не радовать настоящих ценителей эффективного охлаждения.

Насколько эффективна Arctic Liquid Freezer II 420 в сравнении с суперкулером и как вырос её уровень шума в сравнении с 280-й моделью, мы расскажем вам в сегодняшнем материале.

#Технические характеристики и рекомендованная стоимость

Наименование
характеристик
Arctic Liquid Freezer II 420
Радиатор
Размеры (Д × Ш × В), мм 458 × 138 × 38
Размеры оребрения радиатора (Д × Ш × В), мм 458 × 138 × 26
Материал радиатора Алюминий
Число каналов в радиаторе, шт. 14
Расстояние между каналами, мм 7,5
Плотность радиатора, FPI 15
Термическое сопротивление, °C/W н/д
Объём хладагента, мл н/д
Вентиляторы на радиаторе
Количество вентиляторов 3
Модель вентилятора Arctic P14 PWM PST
Типоразмер 140 × 140 × 27
Диаметр крыльчатки/статора, мм 130 / 42
Количество и тип подшипника(ов) 1, FDB
Скорость вращения, об/мин 200–1700
Максимальный воздушный поток, CFM 3 × 72,8
Уровень шума, Sone 0,3 (макс.)
Максимальное статическое давление, мм H2O 3 × 2,4
Номинальное/стартовое напряжение, В 12 / 2,9
Энергопотребление: заявленное/измеренное, Вт 3 × 1,44 / 3 × 1,32
Срок службы, часов/лет н/д
Вес одного вентилятора, г 194
Длина кабеля, мм
Помпа
Размеры, мм 98 × 53
Производительность, л/ч н/д
Высота подъёма воды, м н/д
Скорость ротора помпы, об/мин 800–2000
Тип подшипника Керамический
Срок службы подшипника, часов/лет н/д
Номинальное напряжение, В 12,0
Энергопотребление: заявленное/измеренное, Вт 2,7 / 2,56
Уровень шума, дБА н/д
Длина кабеля, мм 260
Вентилятор VRM ∅40 мм, 1000–3000 об/мин, PWM
Водоблок
Материал и структура Медь, микроканальная структура
Совместимость с платформами Intel LGA115(х)/2011(v3)/2066/1200
AMD Socket AM4/AM3(+)
Дополнительно
Длина шлангов, мм 420
Внешний/внутренний диаметр шлангов, мм 12,4 / 6,0
Хладагент Нетоксичный, антикоррозионный
(пропиленгликоль)
Максимальный уровень TDP, Вт Не заявлен
Термопаста Arctic MX-4 (8,5 Вт/(м·К))
Подсветка Нет
Общий вес системы, г 1977
Гарантийный срок, лет 2
Страна производства Китай
Розничная стоимость, 11 990

#Упаковка и комплектация

Arctic Liquid Freezer II 420 поставляется в картонной коробке преимущественно синего цвета с изображением системы на лицевой стороне. Там же можно найти информацию о гарантии и комплектной термопасте.

На обратной стороне коробки на каждом из компонентов СЖО сделан акцент в виде отдельного изображения и есть даже небольшой график, согласно которому на 100% мощности вентиляторов Liquid Freezer II 420 должна быть на четыре с половиной градуса эффективнее модели Liquid Freezer II 240.

Честно говоря, это не слишком многообещающие цифры, ведь есть ещё системы Liquid Freezer II 280 и Liquid Freezer II 360, у которых, получается, 420-я будет выигрывать ещё меньше. Впрочем, и процессор-то в этом сравнении довольно холодный (Intel Core i7-8700K на 4,7 ГГц), так что надежда на более впечатляющую разницу всё же есть.

На торцах коробки приведены подробные технические характеристики системы, комплектация, а также перечислены её ключевые особенности на семи языках, включая русский.

Внутри систему и комплектующие защищают дополнительные картонные вставки и полиэтиленовые пакеты с впитывающими влагу абсорбентами.

В небольшой отдельной коробочке размещён комплект поставки, в который входят универсальная усилительная пластина, две пары стальных направляющих, комплект крепления радиатора и комплект крепления водоблока, набор шайб, карточка с QR-кодом на инструкцию, а также термопаста Arctic MX-4 с заявленной теплопроводностью 8,5 Вт/(м·К).

На выпускаемую в Китае систему предоставляется двухлетняя гарантия. Рекомендованная стоимость новинки заявлена на отметке 119,99 евро, что на 10 евро дороже 360-й модели и на 30 евро дороже 280-й. В России данная система уже продаётся по цене 11 990 рублей, что при пересчете по актуальному курсуне так уж и далеко от рекомендованной производителем стоимости. По крайней мере, ситуация куда лучше, чем с ценами на видеокарты.

#Особенности конструкции

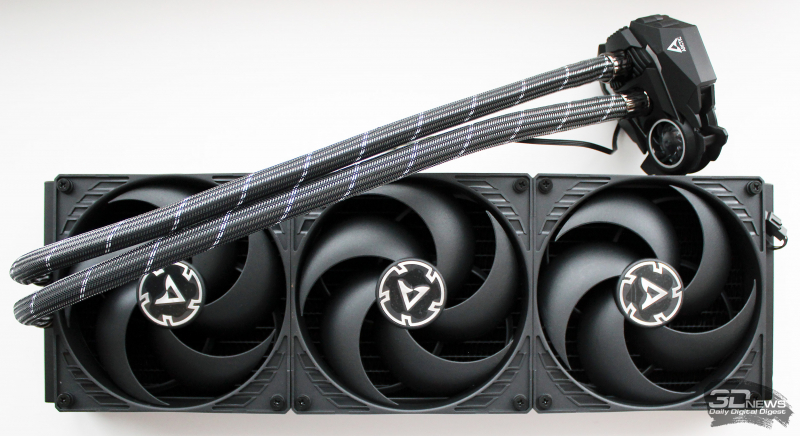

Arctic Liquid Freezer II 420 выполнена в чёрном цвете, с которым контрастируют белые логотипы Arctic на роторах вентиляторов и на пластиковой крышке помпы. В целом данная модель СЖО, как и любая другая в серии Liquid Freezer II, выглядит строго и лаконично.

Размеры всех компонентов Liquid Freezer II 420 приведены на следующей схеме.

Общий вес СЖО составляет почти два килограмма (1977 граммов).

Конструкция Arctic Liquid Freezer II 420 — классическая для систем жидкостного охлаждения концепции All-in-One: полностью заправленный контур составлен из радиатора с установленными на него вентиляторами и помпы с водоблоком, соединённой с радиатором двумя гибкими шлангами.

Отличительной чертой именно данной модели Liquid Freezer II является огромный алюминиевый радиатор размерами 457,5 × 138 × 38 мм, где особенно выделяется толщина. Радиаторов таких габаритов мы не нашли ни у одного другого производителя необслуживаемых СЖО.

Толщина оребрения в радиаторе составляет 26 мм. Ребра приклеены между расположенными на расстоянии 7,5 мм друг от друга14 плоскими каналами, по которым прокачивается хладагент. В то время как у других необслуживаемых СЖО плотность рёбер составляет 18-20 FPI, здесь она сравнительно невысокая и составляет всего 15 FPI.

Наверняка это сделано для сохранения высокого уровня эффективности охлаждения на низких скоростях вентиляторов, поскольку пакет рёбер здесь довольно толстый.

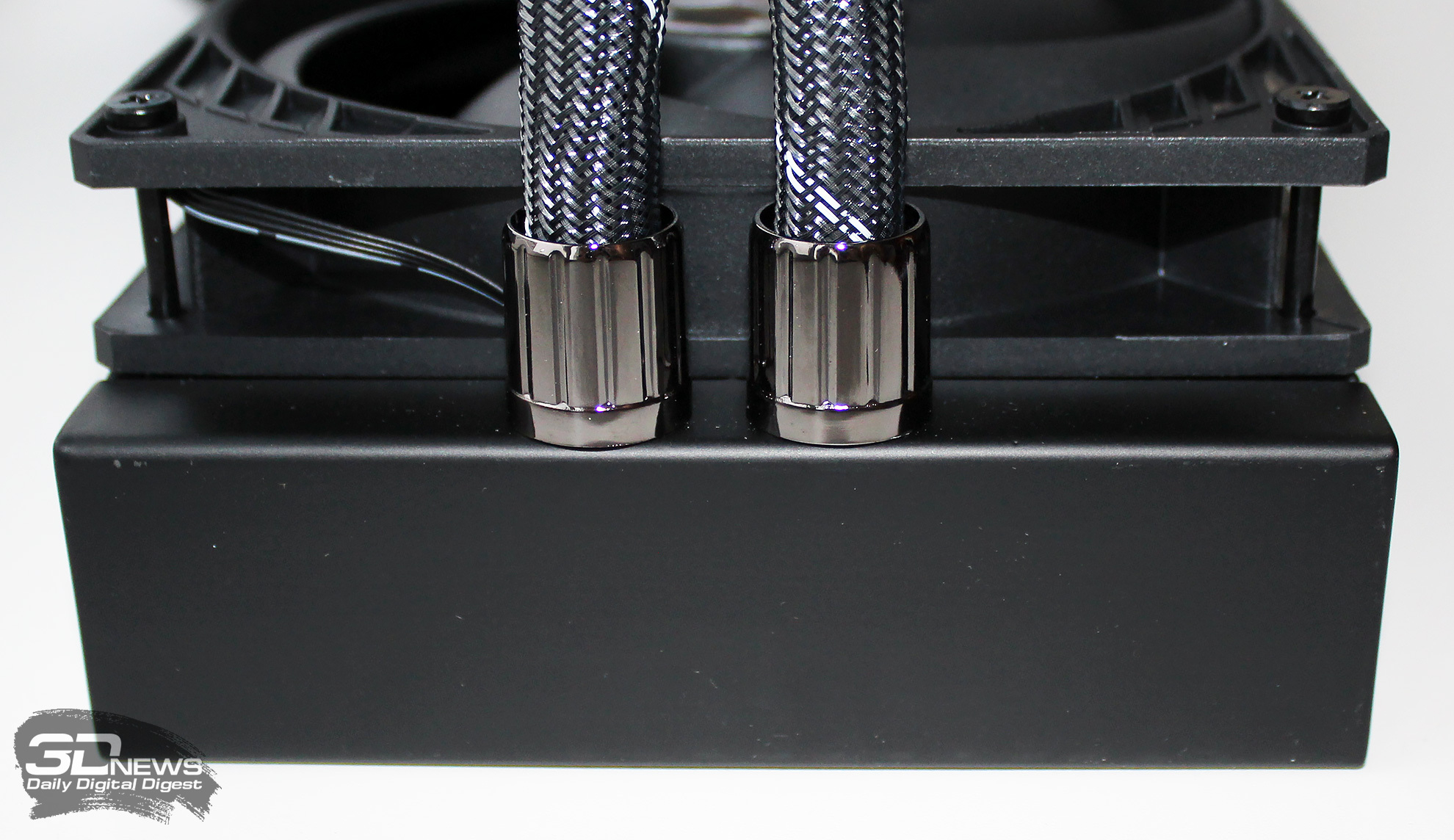

Оба торца радиатора имеют одинаковые 20-мм утолщения, на одном из которых выведены два фитинга. На них опрессованы два шланга с фигурными гайками.

В обзоре Liquid Freezer II 280 мы предположили, что они резьбовые, но, как выяснилось, это не так. Добавим, что фитинги не поворотные, в том числе и на помпе, и что длина достаточно гибких шлангов составляет 420 мм.

На радиаторе установлены три вентилятора модели Arctic P14 PWM PST размерами 140 × 140 × 27 мм. Это мощнейший вентилятор с пятилопастной крыльчаткой диаметром 130 мм, спроектированной для того, чтобы развивать высокое статическое давление.

Все вентиляторы соединены последовательно, а скорость вращения их крыльчаток регулируется автоматически широтно-импульсной модуляцией (ШИМ) в диапазоне от 200 до 1700 об/мин. Максимальный воздушный поток одного вентилятора может достигать 72,8 CFM, а статическое давление – 2,4 мм H2O. Уровень шума, измеряемый компанией Arctic в сонах, не должен превышать 0,3 единицы.

Вентиляторы базируются на гидродинамическом подшипнике, но срок его службы ни в характеристиках системы, ни в характеристиках вентиляторов не указан. Заявленный уровень энергопотребления не должен превышать 1,44 Вт, по нашим измерениям получилось даже чуть меньше – 1,32 Вт. Стартовое напряжение равно 2,9 В. Вентиляторы соединены одним кабелем, который уходит в оплётку шлангов и подключен к помпе, поэтому отдельного подключения для них не требуется.

Помпа с водоблоком хорошо знакома по тестам предыдущей модели Liquid Freezer II и не претерпела никаких изменений. Ее отличительной особенностью является маленький вентилятор диаметром 40 мм, встроенный в кожух помпы.

Скорость его вращения должна изменяться автоматически также по ШИМ-методу в диапазоне от 1000 до 3000 об/мин.

Его назначение – охлаждение элементов VRM материнской платы, и, по данным Arctic, он способен снижать их температуру на 15 градусов Цельсия и более.

Про производительность помпы в Arctic тактично умалчивают, видимо, она довольно скромная, хотя, скорее всего, и достаточна для прокачки одного контура. Скорость вращения ротора помпы изменяется в диапазоне от 800 до 2000 об/мин.

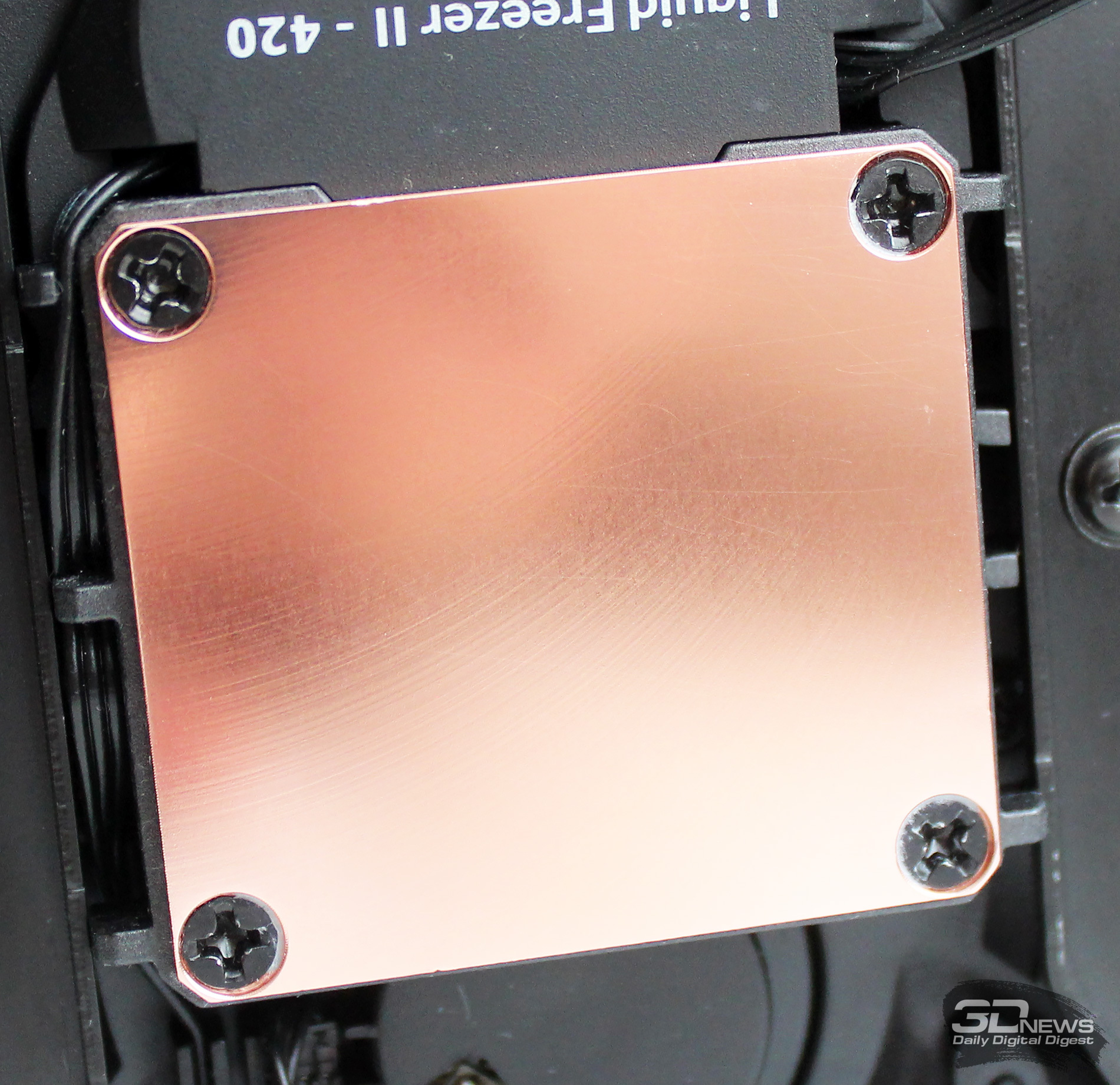

В основание помпы встроен медный водоблок размерами 44 × 40 мм. Он имеет внутреннюю микроканальную структуру, а обработка контактной поверхности выполнена шлифовкой, хотя её следы тактильно не ощущаются.

Поверхность основания водоблока ровная, нет ни выпуклости, ни вогнутости, как на некоторых процессорных кулерах и даже водоблоках кастомных систем жидкостного охлаждения.

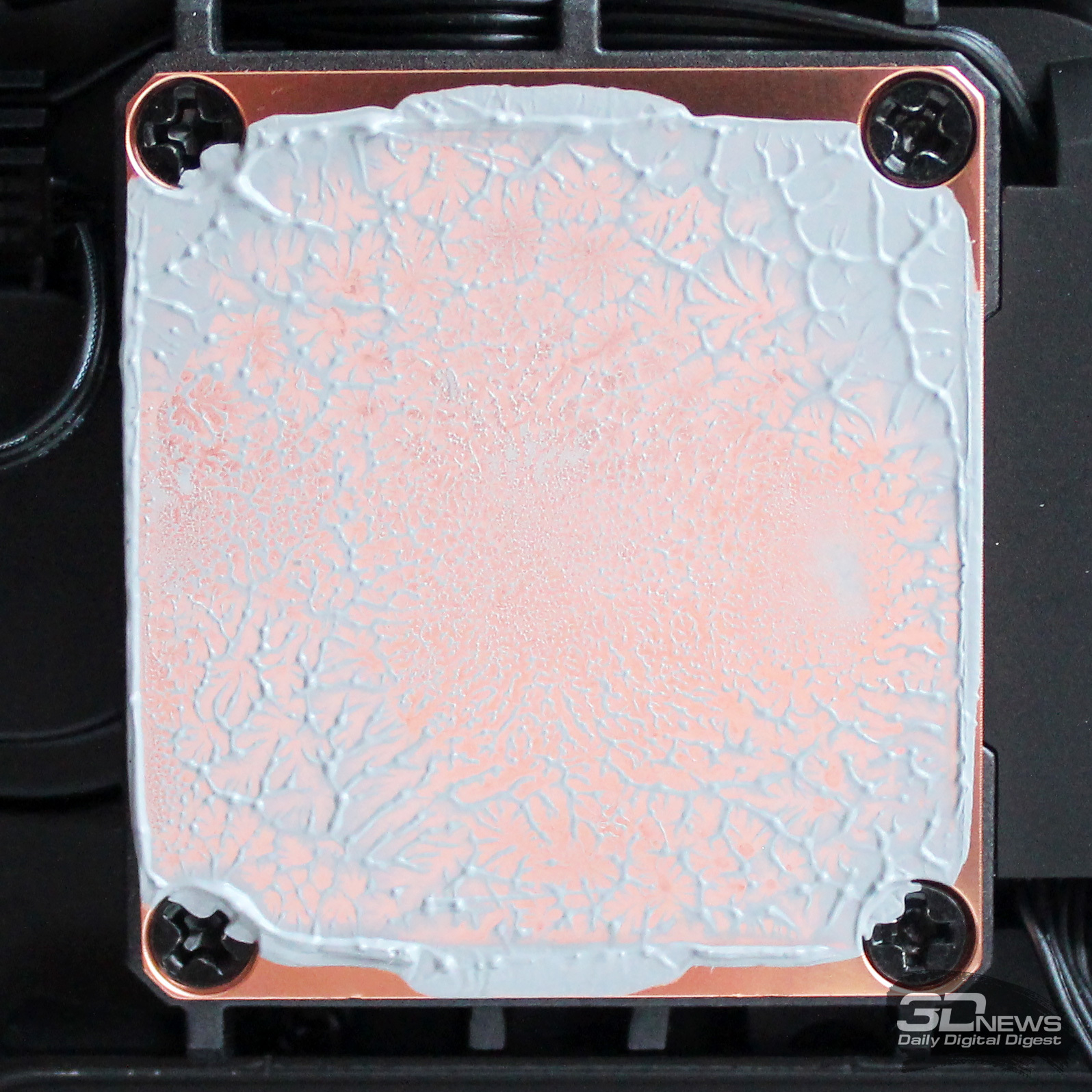

Данный факт позволил получить практически равномерные отпечатки даже на выпуклом теплораспределителе процессора конструктивного исполнения LGA2066.

#Совместимость и установка

Водоблок системы Arctic Liquid Freezer II 420 совместим с процессорами AMD конструктивного исполнения Soсket AM4(AM3+) и процессорами Intel LGA115(х)/2011(v3)/2066/1200. Фактически водоблок нельзя установить только на AMD Ryzen Threadripper, которые и ранее по объективным причинам не пользовались большой популярностью, а после выхода AMD Ryzen 9 5950X на архитектуре Zen 3 приобретение, например, Threadripper 3970X становится довольно сомнительным решением даже для профессиональных задач. Ну да ладно, покупатели сами разберутся, а мы вернёмся к системе жидкостного охлаждения.

Перед установкой водоблока на процессор к его основанию привинчиваются две стальные направляющие. Для устройств AMD и Intel нужно использовать свою пару направляющих.

Затем на процессор наносится Arctic MX-4 из комплекта системы и водоблок равномерно притягивается винтами к материнской плате через усилительную пластину с обратной стороны (LGA115x/1200) или к шпилькам, заранее ввёрнутым в опорную пластину сокета (LGA2066/2011). В нашем случае был использован как раз второй вариант крепления.

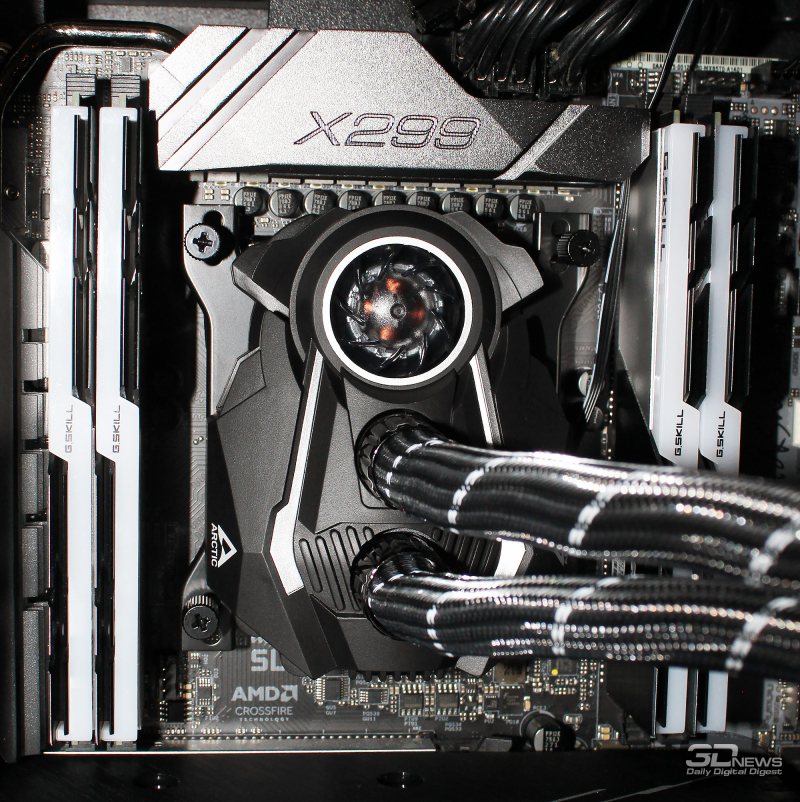

Обратите внимание, что для наиболее эффективного охлаждения цепи VRM материнской платы необходимо сориентировать водоблок таким образом, чтобы его маленький вентилятор выбрасывал воздух прямиком на эти элементы.

Теперь самое главное об установке: размеры радиатора с вентиляторами Arctic Liquid Freezer II 420 составляют 458 × 138 × 65 мм, поэтому если вы всё же решите остановиться на этой СЖО, то забудьте про число «420» в названии системы и подбирайте для неё корпус именно по приведённым нами размерам. А то и с небольшим запасом, чтобы при установке её в корпус не пришлось проявлять чудеса эквилибристики. Сразу скажем, что таких корпусов у каждого производителя буквально по 1-2 штуки в актуальном ассортименте. Поэтому следует быть внимательным при определении совместимости Arctic Liquid Freezer II 420 с вашим уже имеющимся или будущим корпусом.

Например, тестовый Thermaltake Core X71 имеет более чем внушительные размеры и по техническим характеристикам совместим с 420-мм радиаторами только при их установке на переднюю стенку сразу за вентиляторами. Однако для этого нам бы пришлось демонтировать 5,25-дюймовый отсек, снять три работающих на вдув вентилятора и корзину с тремя накопителями снизу корпуса и полностью переложить кабели. Если бы речь шла об установке СЖО для постоянной эксплуатации, то такая переборка корпуса была бы оправданна, но только не для проведения одного тестирования. Поэтому было решено протестировать Arctic Liquid Freezer II 420 в открытом корпусе, установив радиатор системы вертикально рядом с ним.

Эстетически это выглядит не очень хорошо, но для тестирования такой вариант вполне приемлем.

Отметим, что процесс установки системы не требует специальных навыков, а всё подключение реализовано лишь одним кабелем к разъёму на материнской плате. Единственное, чего в эпоху тотального засилья подсветок не хватает, — это какая-нибудь миниатюрная подсветка логотипа Arctic на корпусе помпы, а то она выглядит на плате как-то совсем уж сиротливо.

Вентиляторов с подсветкой у швейцарской компании пока нет, так что в ближайшем будущем ожидать их появления на системах жидкостного охлаждения не стоит.
