Обзор материнской платы ASUS ROG Maximus Z690 Hero: младший флагман

⇣ Содержание

Выпуск новых процессоров Intel семейства Alder Lake сопровождался стартом нового набора системной логики Intel Z690 и материнских плат на их основе. Так у «синих» происходит при каждом релизе процессоров — это своего рода традиция. В дополнение к возможности установки новых процессоров ключевые изменения плат на Intel Z690 в сравнении с платами на Intel Z590 заключаются в поддержке шины PCI Express версии 5.0 от процессора и версии 4.0 от чипсета, шины DMI 4.0 x8 (она вдвое быстрее предыдущего поколения), а также оперативной памяти стандарта DDR5. Помимо этого, с 24 до 28 увеличено число чипсетных линий PCI Express, с шести до восьми — число портов SATA, с трёх до четырёх — количество портов USB 3.2 Gen 2×2 (20 Гбит/с). Наконец, теперь используется Wi-Fi 6E вместо обычного Wi-Fi.

Нельзя назвать перечисленные изменения знаковыми, но если сравнивать нынешний апгрейд с переходом от Intel Z490 к Z590, то прогресс куда более очевиден, тем более что производители материнских плат добавили к новому набору системной логики свои фирменные «присадки», делая каждую модель платы уникальной. Конечно же, в первую очередь мы имеем в виду компанию ASUS, которая представила сразу 19 материнских плат на Intel Z690 для решения любых задач и кошельков любой толщины. Платы сгруппированы по пяти категориям: ROG, ROG Strix, ProArt, TUF Gaming и Prime. Флагманская серия ROG представлена пятью моделями, самой младшей и относительно доступной из которых является ASUS ROG Maximus Z690 Hero. О ней и пойдёт речь в сегодняшнем материале.

#Технические характеристики и стоимость

Поддерживаемые процессоры Процессоры Intel Core i9, Core i7, Core i5 в исполнении LGA1700 двенадцатого поколения микроархитектуры Core;
поддержка технологий Intel Turbo Boost 2.0 и Turbo Boost Max 3.0
Чипсет Intel Z690
Подсистема памяти 4 × DIMM DDR5 объёмом до 128 Гбайт;
двухканальный режим работы памяти;
поддержка модулей с частотами 4800 МГц и от 5000(OC) до 6400+(OC) МГц;
поддержка Intel XMP (Extreme Memory Profile)
Графический интерфейс 1 × HDMI 2.1 (4K 60 Гц);
2 × Intel Thunderbolt 4 (USB Type-C) с поддержкой DisplayPort 1.4
Разъёмы для плат расширения Процессор Intel Core:
– 2 слота PCI Express 5.0 x16 (режимы работы x16/x0 или x8/x8);
Чипсет Intel Z690 Express:
– 1 слот PCI Express 4.0 x16 (режимы работы x4 или x4/x4)
Интерфейсы накопителей Процессор Intel Core 12-го поколения:
– 1 × M.2, M.2_1 поддерживает только PCI Express-накопители 4.0 x4 длиной 42, 60, 80 и 110 мм.
Чипсет Intel Z 690+контроллер ASMedia ASM 1061:
– 6 × SATA III, пропускная способность до 6 Гбит/с (поддержка RAID 0, 1, 5 и 10, Intel Rapid Storage Technology, NCQ, AHCI и Hot Plug);
– 2 × M.2, длина накопителей в обоих слотах 42, 60 или 80 мм, M.2_2 поддерживает только PCIe-накопители стандарта 3.0 x4, а M.2_3 – PCIe 4.0 x4 и SATA-накопители.
ROG Hyper M.2 card:
– 2 × M.2, поддерживает только PCI Express-накопители 4.0/5.0 x4 длиной 42, 60, 80 и 110 мм
Сетевые
интерфейсы
2,5-гигабитный сетевой контроллер Intel I225-V Ethernet (до 2,5 Гбит/с);
беспроводной модуль Intel Wi-Fi 6E AX210NGW (802.11 a/b/g/n/ac/ax) с поддержкой работы в диапазонах 2,4, 5 и 6 ГГц (ширина канала 160 МГц), Bluetooth 5.2 + High speed class II
Аудиоподсистема 7.1-канальный HD-аудиокодек SupremeFX (Realtek ALC4082) 32 бит/384 кГц:
– аудиоконденсаторы Nichicon Fine Gold;
– ESS SABRE9018Q2C DAC/AMP;
– Texas Instruments OPA2836;
– экранирование аудиопроцессора;
– разведение левого и правого каналов в разных слоях текстолита;
– изоляция печатной платы;
– позолоченные аудиоштекеры;
– подсветка аудиозоны
Интерфейс USB Общее число USB-портов – 20, в том числе:
– 6 портов USB 2.0 (4 на задней панели и 2 подключаются к коннектору на печатной плате);
– 4 порта USB 3.2 Gen1 5 Гбит/с (подключаются к двум разъёмам на текстолите, в т.ч. через хаб ASMedia ASM1074);
– 1 порт USB 3.2 Gen2×2 20 Гбит/с (разъём на печатной плате, поддерживает зарядку мощностью до 60 Вт);
– 1 порт USB 3.2 Gen2 10 Гбит/с (разъём на печатной плате);
– 2 порта USB 4.0 до 2×20 Гбит/с (Type-C, на задней панели через контроллер Thunderbolt);
– 6 портов USB 3.2 Gen2 10 Гбит/с (все Type-A на задней панели)
Разъёмы и кнопки на задней панели Кнопки BIOS Flashback и Clear CMOS;
видеовыход HDMI 2.0b;
USB 4.0 Thunderbolt 4 Type-C и USB 2.0;
USB 4.0 Thunderbolt 4 Type-C, USB 2.0 и сетевой порт 2.5G;
USB 3.2 Gen2 Type-C и два порта USB 3.2 Gen2 Type-A;
четыре порта USB 3.2 Gen2 Type-A;
два коннектора SMA для антенн беспроводного модуля связи (2T2R);
оптический выход S/PDIF-интерфейса;
пять позолоченных 3,5-мм аудиоразъёмов
Внутренние разъёмы на текстолите 24-контактный горизонтальный разъём питания ATX;
2 × 8-контактных разъёма питания ATX 12 В (ProCool II);
6-контактный разъём питания PCIe;
6 SATA 3;
3 M.2 Socket 3;
разъём USB Type-C для подключения порта USB 3.2 Gen2×2 20 Гбит/с;
2 разъёма USB для подключения четырёх портов USB 3.2 Gen1 5 Гбит/c;
2 разъёма USB для подключения четырёх портов USB 2.0;
2 4-pin разъёма для вентиляторов системы охлаждения CPU мощностью до 12 Вт (1 A);
4-pin разъём для помп СЖО CPU мощностью до 12 Вт (1 A);
4-pin разъём для помп СЖО CPU мощностью до 36 Вт (3 A);
4 4-pin разъёма для корпусных вентиляторов с поддержкой PWM мощностью до 12 Вт (1 A);
2 2-pin коннектора Water In и Water Out;
3-pin коннектор Water Flow;
группа разъёмов для передней панели корпуса;
разъём аудио для передней панели корпуса;
коннектор RGB LED (поддержка светодиодных лент 12 В/3 A, 36 Вт);
3 коннектора ARGB LED (поддержка адресуемых светодиодных лент 5 В/3 A, 15 Вт);
кнопка FlexKey;
коннектор SPI TPM;
кнопка Start;
кнопка ReTry;
10-pin коннектор System Panel;
индикатор Q-Code;
коннектор термодатчика
BIOS 256 Мбит UEFI AMI BIOS с мультиязычным интерфейсом и графической оболочкой
Контроллер I/O Nuvoton NCT6798D
Дополнительно (особенности) Система питания CPU на 18+2+1 (90А) фазах;
адаптер ROG Hyper M.2;
улучшенная электрическая защита разъёмов;
интегрированная корпусная заглушка;
иллюминация Polymo на кожухе интерфейсной панели;
раздвижной кронштейн под видеокарту;
кнопка для открытия защёлки слота видеокарты Q-Release;
флеш-накопитель с драйверами и программным обеспечением;
встроенный в BIOS MemTest86
Форм-фактор, габариты (мм) ATX, 305 × 244
Поддержка операционной системы Windows 11 x64, Windows 10 x64
Гарантия производителя, лет 3
Розничная стоимость, руб. 53 000

#Упаковка и комплектация

Коробка, в которой поставляется ASUS ROG Maximus Z690 Hero, оформлена в характерном для продуктов серии ROG стиле, что позволяет легко и быстро идентифицировать их на полках магазинов или электронных площадках.

Если лицевая панель коробки довольно лаконична и содержит только название платы с полоской пиктограмм, то на обратной стороне можно увидеть краткие технические характеристики платы и фотографии её главных особенностей.

Внутри основной коробки плата лежит на картонном поддоне и накрыта прозрачной пластиковой крышкой, а под ней в двух отсеках размещены комплектующие. В их числе различные кабели, винты, флеш-накопитель объёмом 32 Гбайт с драйверами и программами, антенна беспроводного модуля связи, инструкции и купоны.

Отдельно можно отметить плату-адаптер ROG Hyper M.2 для размещения двух дополнительных накопителей в портах M.2, который устанавливается в слот PCI Express.

Нельзя сказать, что ASUS ROG Maximus Z690 Hero прямо так уж богато укомплектована — всё же это младшая модель серии ROG, — но всё необходимое для работы вместе с ней поставляется.

Плата выпускается в Китае и сопровождается фирменной трёхлетней гарантией. Стоимость ASUS ROG Maximus Z690 Hero в российских магазинах на момент подготовки статьи составляла 53 тысячи рублей. Столько же, например, стоит сейчас процессор Intel Core i9-12900K в OEM-поставке.

#Дизайн и особенности

ASUS ROG Maximus Z690 Hero выполнена в привычном форм-факторе ATX и имеет размеры 305 × 244 мм. Дизайн у неё строгий и одновременно агрессивный.

Радиаторы на цепях VRM и ближайшем к процессорному гнезду разъёме M.2 ощетинились многочисленными рёбрами, а плоский радиатор чипсета накрыт пластиной с символикой ROG.

Пластика на плате нет. Даже кожух, накрывающий зону аудиотракта, выполнен из металла и накрыт стеклом. Если описывать общее впечатление от знакомства с дизайном и качеством ASUS ROG Maximus Z690 Hero парой слов, то это, вероятнее всего, будут слова «эстетическое удовольствие».

Порты ввода-вывода платы с интегрированной панелью организованы достаточно интересно.

На ней размещены кнопки BIOS Flashback и Clear CMOS, видеовыход HDMI, сразу одиннадцать портов USB, включая два Type-C версии 4.0 интерфейса Thunderbolt 4, два коннектора SMA для антенн беспроводного модуля связи, оптический выход S/PDIF-интерфейса и пять позолоченных 3,5-мм аудиоразъёмов. Сюда напрашивается ещё один сетевой порт, но это уже прерогатива старших плат ASUS ROG.

Без радиаторов плата преображается, но не теряет своей высокотехнологичной привлекательности. Напротив, максимальная загруженность текстолита различными контроллерами, конденсаторами, разъёмами и портами в безупречном с точки зрения качества исполнении лишь подчёркивает статусность продукта и наверняка вызовет чувство глубокого удовлетворения у владельцев ASUS ROG Maximus Z690 Hero, несмотря на её высокую стоимость.

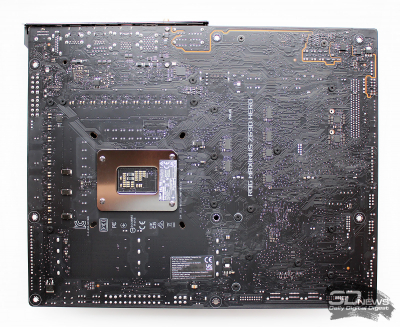

В основе платы лежит восьмислойный текстолит с удвоенным содержанием медных слоёв. Чтобы расположение основных элементов платы было более наглядным, приведём схему из инструкции по эксплуатации.

Процессорный разъём LGA1700 на плате, разумеется, стандартный, но его внутреннее заполнение стабилизирующими конденсаторами на каждой модели платы и у каждого производителя разное. Мы будем обращать на это внимание и в последующих обзорах.

В списке поддерживаемых ASUS ROG Maximus Z690 Hero процессоров на данный момент значится всего шесть моделей на Alder Lake, но больше их просто и не существует. Со временем усилиями Intel список расширится.

Питание процессора организовано по схеме «18+2+1» (VCore+VCCIO+iGPU).

Каждый канал питания процессора состоит из ISL99390 MOSFET (90 А Smart Power Stage) производства Renesas и суперферритового дросселя MicroFine на 45 А. Рядом распаяны высококачественные японские конденсаторы с нормативным сроком службы не менее десяти тысяч часов, отвечающие за сглаживание пульсаций входного и выходного тока.

Управление питанием процессора возложено на ШИМ-контроллер RAA229131 производства того же Renesas.

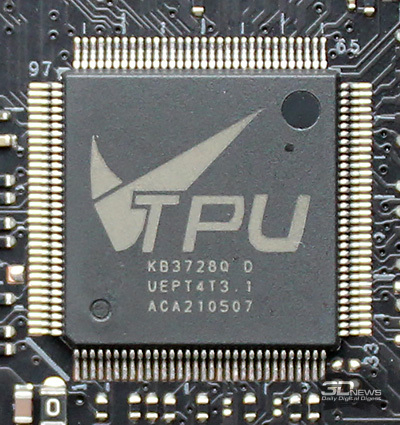

Здесь же стоит упомянуть контроллер TPU, который отвечает за управление напряжениями, мониторинг и автоматический разгон, активируемый в BIOS материнской платы.

Питанием плата обеспечивается через стандартный 24-контактный разъём и дополнительный шестиконтактный разъём для питания видеокарт (подаёт плюсом 60 ватт на первый PCI Express-слот).

Персонально для процессора и его силовой обвязки предусмотрены два восьмиконтактных разъёма ProCool II. Они наделены усиливающей и одновременно охлаждающей металлической оболочкой.

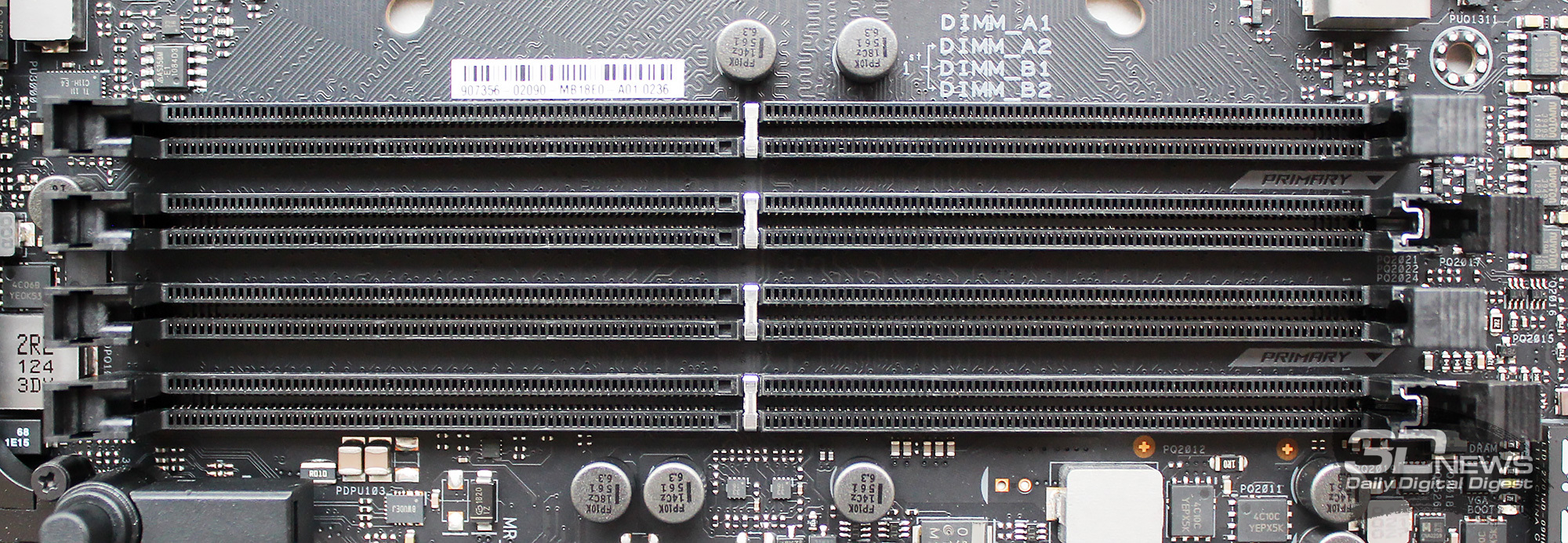

ASUS ROG Maximus Z690 Hero оснащена четырьмя слотами для оперативной памяти стандарта DDR5. У слотов нет металлических оболочек, но есть перемычка со стальной вставкой, а фиксаторы размещены только с правой стороны. Напомним, что, как и на платах с Intel Z590 и DDR4, в новом поколении плат с DDR5 приоритетными для установки слотами являются второй и четвёртый от процессорного гнезда (A2 и B2).

На плату можно установить память общим объёмом 128 Гбайт, а её частота может достигать 6,4 ГГц. Такие модули уже есть в QVL-листе ASUS ROG Maximus Z690 Hero, хотя для них потребуется напряжение 1,3 В. Есть и поддержка профилей XMP.

В основе платы лежит набор системной логики Intel Z690.

Он охлаждается большим плоским радиатором, с которым контактирует через термопрокладку. Тепловыделение этого чипа составляет всего 6 ватт, поэтому в процессе работы радиатор чипсета был едва тёплый.

Все три слота PCI-Express на плате выполнены в конструктивном исполнении x16. Первый и второй слоты имеют металлическую оболочку, поддерживают версию PCIe 5.0 и оба подключены к процессору. Если видеокарта будет установлена в первый слот, то он будет работать в режиме x16, а при установке двух видеокарт линии будут разделены пополам (x8/x8).

Нижний слот PCIe подключён к чипсету Intel Z690 и имеет только четыре линии. Однако при установке в него карты расширения ROG Hyper M.2 (и только для неё) число линий увеличивается до восьми, а соответствующая опция активируется в BIOS платы.

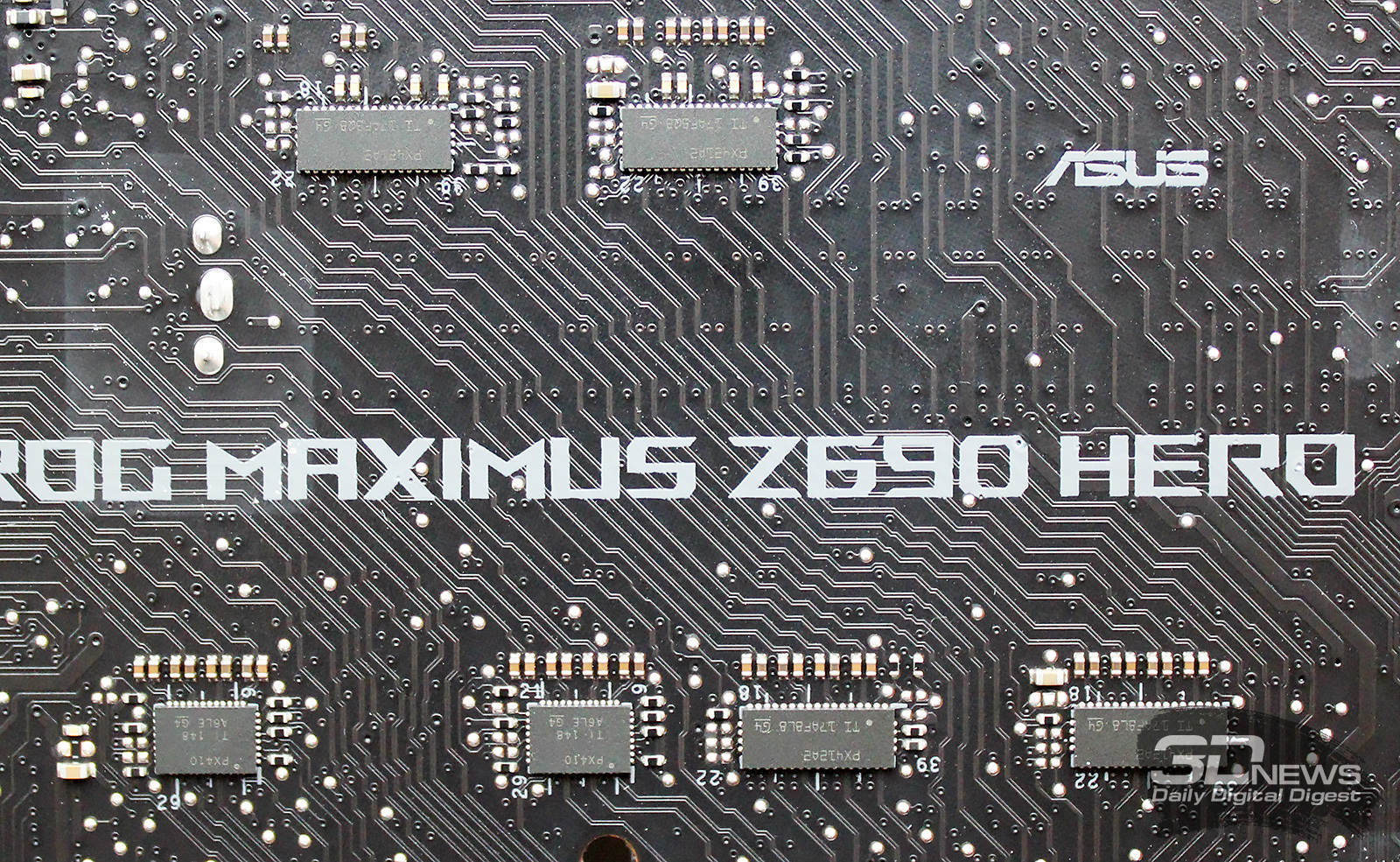

Коммутация слотов PCIe реализована мультиплексорами PX421 производства Texas Instruments, распаянными на обратной стороне платы.

Из удобных «фишек» в плане установки видеокарт в PCIe-слоты отметим комплектацию ASUS ROG Maximus Z690 Hero регулируемой по высоте подпоркой для поддержания массивных видеокарт.

Впрочем, её мы видели и в предыдущем поколении ASUS ROG Maximus, а вот кнопка с тросиком для открытия защёлки и выталкивания видеокарты из слота – нововведение плат последнего поколения этой серии.

Это очень удобная штука, которой не хватало предшествующим ROG Maximus Z690 Hero платам (да и вообще любым другим). К слову, на данный момент это эксклюзивная особенность плат ASUS, которую в будущем наверняка скопируют многие.

Чипсет Intel Z690 поддерживает восемь портов SATA, но у ASUS ROG Maximus Z690 Hero их шесть, чего, впрочем, более чем достаточно. Все разъёмы расположены рядом друг с другом в привычной горизонтальной ориентации.

Для обеспечения работы этих портов в помощь чипсету распаян контроллер ASMedia ASM1061, обслуживающий 5-й и 6-й SATA.

Для накопителей SSD предусмотрены три порта M.2 на самой плате и ещё два на карте расширения ROG Hyper M.2.

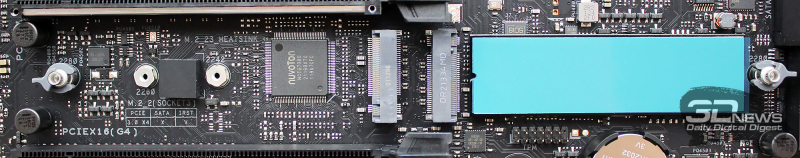

Основным портом является верхний M.2_1. Он получает от процессора четыре высокоскоростных линии PCIe версии 4.0 и поддерживает установку SSD длиной до 110 мм.

Нижние слоты M.2_2 и M.2_3 подключены к чипсету Intel Z690 и поддерживают установку накопителей длиной до 80 мм.

Причём если M.2_2 работает только с PCIe-накопителями, то M.2_3 поддерживает ещё и SATA-накопители. Все слоты оснащены радиаторами, а первый и третий — ещё и нижними пластинами с термопрокладками. Отметим и то, что слоты M.2 получили удобные пластиковые фиксаторы, позволяющие избежать использования маленьких и неудобных винтиков.

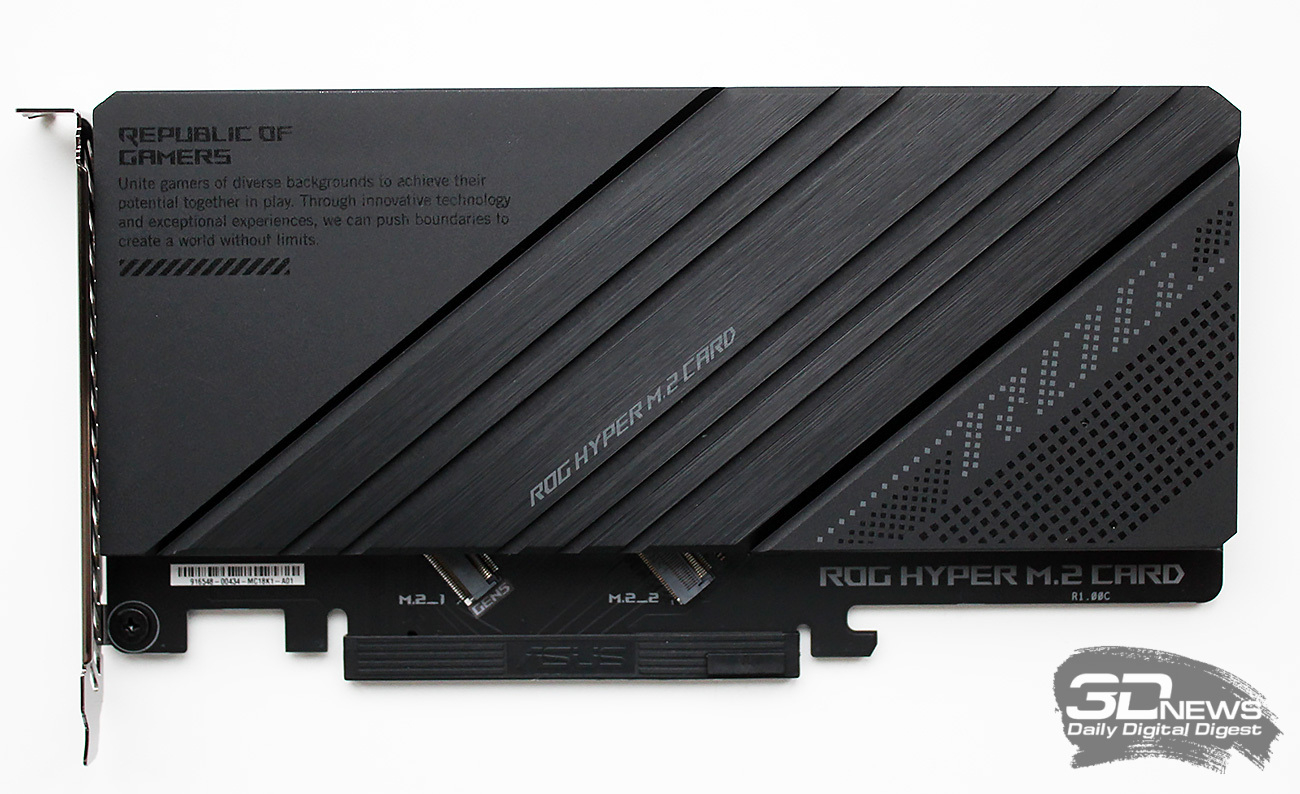

Два дополнительных накопителя могут быть установлены в карту расширения ROG Hyper M.2, для которой на ASUS ROG Maximus Z690 Hero предусмотрен слот PCIe x16_3.

Здесь подойдут только PCIe-накопители длиной от 42 до 110 мм, SATA-версии SSD не поддерживаются.

У ASUS ROG Maximus Z690 Hero два сетевых контроллера. Кабельная сеть реализована 2,5-гигабитным контроллером Intel I225-V.

За беспроводные соединения отвечает модуль Intel Wi-Fi 6E AX210NGW с поддержкой стандартов 802.11 a/b/g/n/ac/ax и с возможностью работы на частотных диапазонах 2,4, 5 и 6 ГГц. Также поддерживается Bluetooth 5.2.

USB-портов на ASUS ROG Maximus Z690 Hero в достатке. Их общее количество равно 20, из которых 11 выведены на интерфейсную панель и ещё 9 подключаются к внутренним разъёмам. Самые быстрые порты, 2×20 Гбит/с Type-C, реализованы контроллером Thunderbolt 4 (Intel JHL8540).

Ещё один высокоскоростной порт USB 3.2 Gen2×2 20 Гбит/с распаян на плате и поддерживает зарядку мощностью до 60 Вт. Рядом с ним можно увидеть колодку для подключения двух портов USB 3.2 Gen1 5 Гбит/с и ещё одну такую же снизу, возле портов SATA.

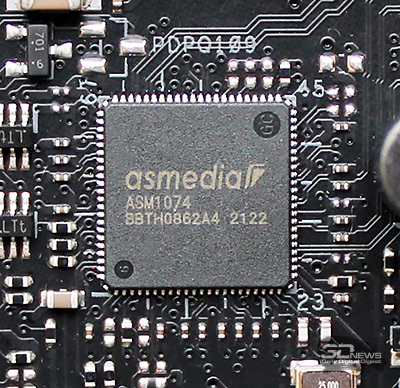

Они работают от чипсета Intel Z690 через хаб ASMedia ASM1074.

Кроме них, к плате можно подключить четыре порта USB 2.0.

Они реализованы микросхемой-контроллером Alcor Link AU6260.

В общем, к количеству и разнообразию портов USB на новой плате ASUS сложно предъявить какие-либо претензии.

В основе звукового тракта ASUS ROG Maximus Z690 Hero лежит 7.1-канальный HD-аудиокодек SupremeFX (Realtek ALC4082) с поддержкой повышенной до 384 кГц частоты дискретизации при воспроизведении звука, экранированный металлическим колпачком.

Достичь более высокого качества встроенного звука ROG Maximus Z690 Hero позволяют высококачественные японские конденсаторы Nichicon Fine Gold, усилитель Texas Instruments OPA2836, а также ЦАП ESS SABRE9018Q2C DAC/AMP. Коэффициент нелинейных искажений с учётом шума заявлен на отметке 115 дБ, а динамический диапазон на 121 дБ.

Кроме этого, зона аудиотракта на текстолите экранирована от остальных компонентов токонепроводящей полоской, а левый и правый каналы разведены в разных слоях текстолита.

Контроллер, отвечающий за функции Multi I/O, мониторинг и управление вентиляторами, на ASUS ROG Maximus Z690 Hero не изменился с прошлого поколения – это Nuvoton NCT6798D.

Общее количество одновременно подключаемых к плате вентиляторов равно восьми. Их скорость можно регулировать как в BIOS, так и в приложении.

Один разъём имеет повышенную до 36 ватт мощность и способен обеспечить питанием производительные помпы систем жидкостного охлаждения.

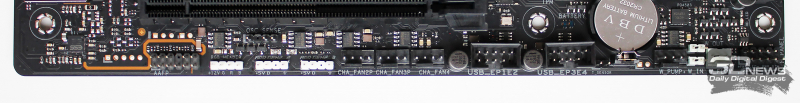

Кроме разъёмов вентиляторов, на ASUS ROG Maximus Z690 Hero есть коннектор контроля потока жидкости в СЖО и два коннектора для контроля за температурами хладагента.

Микросхема BIOS у ASUS ROG Maximus Z690 Hero одна, но с возможностью восстановления/обновления с внешнего накопителя с помощью порта USB 2.0 на интерфейсной панели (отмечен) и кнопки BIOS Flashback.

Напомним, что установка на плату процессора и оперативной памяти в этом случае не обязательна.

За регулировку подсветки на плате отвечает контроллер Aura.

На самой ASUS ROG Maximus Z690 Hero подсвечивается кожух панели ввода-вывода (по всей площади крышки), для свечения которого можно выбрать один из десяти доступных в Aura Sync режимов.

Для подключения лент светодиодной подсветки на плате предусмотрены сразу четыре коннектора, три из которых адресуемые.

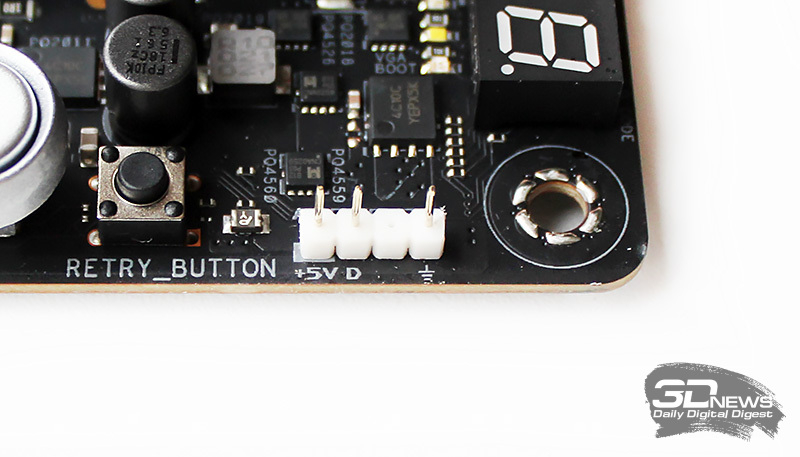

Два адресуемых разъёма и один неадресуемый выведены на нижний край текстолита. Там же размещены разъём аудио для передней панели корпуса, коннекторы для вентиляторов и СЖО, порты USB 2.0 и группа разъёмов передней панели.

В правом верхнем углу текстолита находится индикатор POST-кодов (Q-Code в интерпретации ASUS), под которым расположена линейка светодиодов CPU/DRAM/VGA/Boot, сигнализирующих о стадиях прохождения процедуры POST.

Рядом с ним кнопки ReTry (если не помогает reset), Start и Flex Key (настраивается в BIOS на выполнение разных функций, а по умолчанию срабатывает как reset).

Для охлаждения VRM-цепей питания процессора на плате установлен сдвоенный радиатор, секции которого соединены 6-мм тепловой трубкой и расширены благодаря объединению с алюминиевым кожухом панели ввода-вывода. Эти радиаторы контактируют с силовыми элементами через высокоэффективные термопрокладки толщиной чуть больше 1,5 мм.

В свою очередь, для накопителей в портах M.2 предусмотрены радиаторы с термопрокладками Laird с теплопроводностью 5 Вт/(м∙К). Также отметим огромный по площади радиатор чипсета Intel Z690.
