Китайский магазинчик, часть 3: покупаем на AliExpress материнские платы для современных платформ
Рубрика «Китайский магазинчик» движется к своему завершению. Да, на AliExpress продается все необходимое для сборки системного блока, но мы изучили, пожалуй, самые главные компоненты любой системы — и самые дорогие тоже. В первой части рассмотрен рынок центральных процессоров и оперативной памяти. Во второй части мы окунулись в безумный мир б/у и восстановленных видеокарт. Сейчас же предлагаем вам изучить рынок материнских плат, необходимых для сборки современного компьютера. Под этим словосочетанием я подразумеваю четыре массовые платформы: AMD AM4 и AM5, Intel LGA1200 и LGA1700. На нашем сайте есть популярная рубрика «Компьютер месяца» — вы наверняка слышали о такой. В ней мы рассматриваем варианты различных игровых системных блоков, актуальных в определенный момент времени и собранных из железа, продаваемого в отечественных магазинах. Помимо сугубо технических рекомендаций, вы получаете, на мой взгляд, весьма разнообразные материалы, наглядно демонстрирующие, насколько меняются наши домашние компьютеры. За примерами далеко ходить не надо. Эта часть «Китайского магазинчика» посвящена покупке материнской платы, и я рекомендую заглянуть в прошлогодний выпуск «Компьютера месяца»: оказывается, прошлым летом в партнерском магазине (да и во многих других — тоже) не было в продаже ни одной LGA1700-материнки — этот факт меня очень тревожил. А на 17 устройств, построенных на чипсетах H610 и B660 и подходящих для сборки недорогих игровых ПК, в DNS на момент написания той статьи приходилось 34 платы на базе A520, B350, B450 и B550. Как видите, в середине прошлого года мы столкнулись с серьезным дефицитом материнских плат. Совершенно неудивительно, что у людей возникла потребность в таком железе — и многие ломанулись на AliExpress, выбирая вместо хорошо знакомых ASUS, ASRock, BIOSTAR, GIGABYTE и MSI такие бренды, как ONDA, MAXSUN, JGINYUE, SOYO и HUANANZHI.  Как всегда, напоминаю, что в случае с покупкой неизвестного китайского железа или же б/у товаров вы действуете на свой страх и риск, ведь даже в 2023 году есть вероятность попасть на ненадежного продавца, а рейтинговая система AliExpress помогает лишь отчасти. Хоть продавцы и обещают стопроцентную работоспособность железа, никто не застрахован от обмана, брака или подмены. Истории везде одинаковые: покупателям обещают официальную гарантию, но воспользоваться ей (даже если она действительно предусмотрена) будет непросто. ⇡#Платформы AM4 и AM5Первые две части «Китайского магазинчика» показали, что железо на AliExpress стоит дешевле, чем в магазинах РФ. Однако подобная расстановка сил наблюдалась лишь до начала роста курса иностранных валют. Что ж, ничто не вечно под луной — тем интереснее будет проверить, помогут ли нам китайцы хоть как-то сэкономить летом этого года. По уже сложившейся традиции давайте сравним, что мы можем купить на AliExpress, а что — в крупных сетевых магазинах страны. Цены на товары указаны с округлением в большую сторону до значения, кратного 500 рублям. Эта статья была написана в начале июля 2023 года. Для сравнения в таблицах указаны актуальные минимальные цены на устройства, продаваемые в DNS, «Ситилинке», «Регарде» и «Икскоме». Сначала изучим рынок материнских плат для массовых платформ AMD. В таблице ниже указаны далеко не все модели. Я ориентировался на устройства, к которым можно применить эпитеты «дешевый», «популярный» и «оптимальный» — ну или хотя бы один из них.
* Пробел в графе с ценой означает, что продукт либо не продается на торговой площадке, либо стоит больше, чем в другом месте. На мой взгляд, получилась весьма информативная таблица, наполнение которой можно интерпретировать по-разному. На момент написания статьи в DNS для платформ AM4 и AM5 продавалось 87 и 51 модель материнских плат соответственно. Как видите, прошлогодний дефицит устройств практически сошел на нет. Однако окончательно поставить точку в этой истории можно будет только после анализа цен на комплектующие — иногда товар залеживается на полках магазинов просто потому, что он никому не нужен. Несомненно, обращает на себя внимание тот факт, что на «Али» продается много материнских плат относительно неизвестных в России брендов. При этом все они относятся к категории «до 10 000 рублей» — то есть речь идет о классе бюджетных устройств. В теории покупка платы марки SOYO, ONDA, MAXSUN или Huananzhi позволит заметно сэкономить. На практике же мы сталкиваемся с обратной ситуацией — по крайней мере, эти слова актуальны для платформы AM4. К примеру, в DNS за 5-6 тысяч рублей можно взять вполне приличное устройство для недорогого игрового ПК. Такая плата, как MSI B450M-A PRO MAX, что называется, звезд с неба не хватает. Но и китайские альтернативы не будут намного лучше или выгоднее. Пожалуй, в большом перечне устройств интересно выглядит лишь ONDA A520 VH, хотя, выбирая между чипсетами A520 и B450, я предпочту вариант, позволяющий разогнать и настроить ЦП. В остальных же случаях требуется сравнивать друг с другом характеристики определенных моделей.
ASUS PRIME X370-PRO Как и в случае с видеокартами, на AliExpress продается много б/у плат. Одни продавцы честно сообщают об этом, другие (судя по отзывам покупателей) — умалчивают. При этом, изучая таблицу, мы не видим заметной разницы в цене: многие материнки на AliExpress или стоят столько же, сколько предложения сетевых российских магазинов, или оказываются дороже. Видимо, такое положение дел — следствие заметного роста курса доллара. На AliExpress, как известно, внутренний курс даже выше официального биржевого: на момент написания статьи внутренний курс китайской торговой площадки составлял 96,58 рубля за один доллар США. Исключением из правил стали материнские платы ASUS, б/у версии которых на «Али» стоят меньше, чем новые устройства в магазинах. Например, мне приглянулась ASUS PRIME X370-PRO за 8,5 тысяч рублей, а за 9,5 тысяч можно приобрести ASUS ROG CROSSHAIR VI HERO. На их фоне новые китайские платы ONDA и MAXSUN выглядят, мягко говоря, несостоятельно. И все же мы сталкиваемся с единичными случаями интересных предложений на «Али». С таким же успехом б/у платы можно поискать на «Авито». Ту же ASUS ROG CROSSHAIR VI HERO продают на всероссийской барахолке за 7-11 тысяч рублей — в начале июля я нашел сразу четыре объявления.
MSI B450M PRO-VDH MAX Еще скучнее наблюдать за продажами плат для платформы AM5. Недавно в «Компьютере месяца» мы пришли к выводу, что спустя почти год сборки с чипами Zen 4 так и не стали ближе к народу. Даже в середине лета мы говорим об этой платформе как о системе с очень высоким порогом вхождения. Например, в январе набор из Ryzen 7 5700X, матплаты класса GIGABYTE B550 GAMING X V2 и 32 Гбайт памяти стандарта DDR4-3600 обошелся бы нам в 43 500 рублей. А за Ryzen 5 7600X, GIGABYTE B650M GAMING X AX и 32 Гбайт DDR5-6000 в начале года пришлось бы отдать уже 63 000 рублей. Летом 6-ядерный Zen 4 чуточку подешевел: с 26 500 до 22 000 рублей. С платами ситуация тоже улучшилась. Если в январе в московских магазинах GIGABYTE B650M GAMING X AX стоила 20 000 рублей, то сейчас за нее просят от 16,5 тысяч. К счастью, в последнее время заметно подешевела и оперативная память стандарта DDR5. Казалось бы, здесь бы нам и помог «Али» — точнее, китайские заводики. Однако, как видите, те же ONDA и MAXSUN на AliExpress не светятся со своими AM5-платами. Что касается тайваньских брендов, то покупка на «Али» продукции ASUS, ASRock, GIGABYTE и MSI не сулит большой выгоды российскому покупателю.

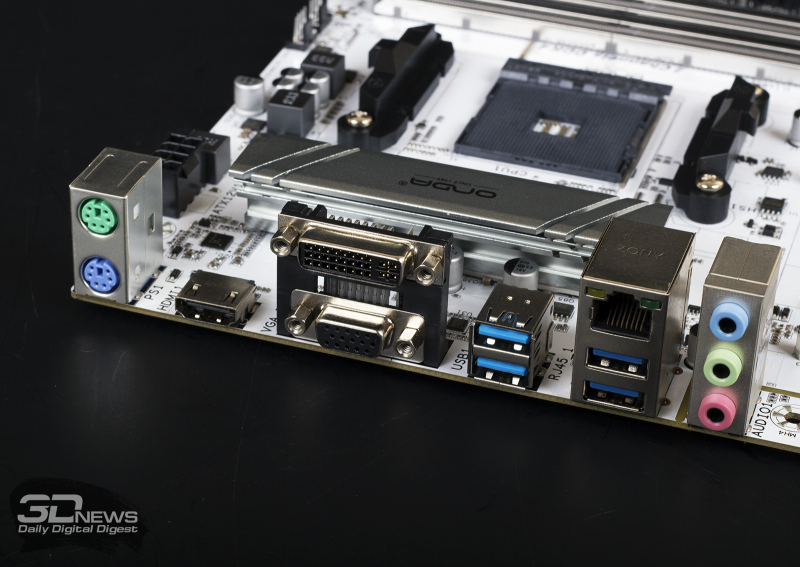

ONDA B550SD4-W Как известно, все познается в сравнении. Для подготовки этой статьи я купил на AliExpress материнскую плату ONDA B550SD4-W — на момент написания статьи она стоила 8 000 рублей. С ее помощью была собрана система, включающая не менее популярный на «Али» 6-ядерный Ryzen 5 5500 (забегая вперед, замечу — идеальный тандем, как мне кажется). За эту же сумму в Москве можно приобрести MSI B450M PRO-VDH MAX — довольно популярную модель, которую вполне можно использовать с негорячими чипами Ryzen любых поколений, включая Ryzen 7 5800X3D (со списком оговорок и условий). Сразу же предупрежу: покупать ONDA B550SD4-W за такую цену я не рекомендую. Приглядитесь к ONDA A520SD4-W — в ней используется чипсет A520, но в остальном мы имеем дело с полностью идентичным устройством. И сэкономим при этом 1 500 рублей. В комплекте с дешевыми матплатами, как правило, идут только заглушка на I/O-панель для корпуса и SATA-кабель. И ONDA B550SD4-W, и JGINYUE B760M-GAMING, о которых идет речь в статье, комплектуются схожим образом. Не забудьте купить батарейку CR2032, так как платы из Китая присылают без нее. В московских магазинах можно встретить модель MSI PRO B550M-P GEN3 — уже в названии честно говорится о том, что материнка не раскрывает полностью функциональность чипов Zen с интерфейсом PCI Express 4.0. На мой взгляд, ONDA B550SD4-W можно сравнивать с ней, а также с B350- и B450-платами, а разница с A520-материнками заключается лишь в возможности разгонять центральный процессор. Перед вами типичная недорогая mATX-плата, где заметно сэкономили на текстолите. Тем не менее ONDA B550SD4-W обзавелась четырьмя разъемами DIMM, поддерживающими память стандарта DDR4, и тремя слотами расширения. С Ryzen 5 5500 PEG-порт работает в режиме PCI Express x16 3.0, остальные — в режиме х1 и х4. Обращу ваше внимание, что слоты DIMM и PCI Express армированы. Следовательно, данная фишка современных материнок в прямом смысле стоит копейки — раз ей пользуются даже небольшие китайские сборщики. В MSI B450M PRO-VDH MAX тоже распаяно четыре слота DIMM. Они не армированы, такой чести удостоился только единственный PEG-порт. У этой платы нет второго разъема PCI Express, но в 2023 году он по большому счету и не нужен в игровом ПК. А все потому, что даже видеокарты среднего уровня оснащаются трехслотовыми системами охлаждения. Расположение M.2-порта у ONDA B550SD4-W оказалось более удачным — установленный туда SSD будет дополнительно обдуваться процессорным кулером и не будет запекаться под видеокартой. На плате ONDA распаяно три 4-пиновых коннектора для подключения вентиляторов. Настраивать частоту вращения «карлсонов» умеет только порт CPU_FAN — при этом вентилятор должен поддерживать ШИМ. Кулеры же, подключенные к портам CSYSFAN, будут «молотить» с максимальным числом оборотов в минуту. Следовательно, превратить сборку с ONDA B550SD4-W в по-настоящему тихую систему получится только с использованием специальных вентиляторов и сопутствующих товаров. У MSI B450M PRO-VDH MAX в наличии тоже всего три 4-пиновых коннектора, однако с ее помощью мы можем регулировать частоту вращения вентиляторов как с ШИМ, так и без нее. ONDA B550SD4-W не имеет ни одного температурного датчика.  На I/O-панели ONDA B550SD4-W есть HDMI-выход — к сожалению, проверить его работоспособность не было возможности. На плате размещено два доисторических порта — PS/2 и D-Sub. За передачу информации отвечают четыре USB 3.2 Gen1 A-типа, половину из которых займут современные мышь и клавиатура. Панель ввода/вывода MSI B450M PRO-VDH MAX богаче, интереснее и функциональнее. Тут есть HDMI-выход, комбинированный порт PS/2, а также старенький D-Sub. А еще на панели размещено шесть разъемов USB A-типа — четыре USB 3.2 Gen1 и два USB 2.0. К последним мы и подключим клавиатуру и мышь. Матплаты используют один и тот же сетевой процессор — гигабитный Realtek 8111H. Версии MSI B450M PRO-VDH MAX попадаются как с аудиочипом Realtek ALC892, так и с ALC897. В ONDA B550SD4-W используется доисторический Realtek ALC662. При этом производитель зачем-то экранировал аудиотракт от остальной части PCB полоской не проводящего ток текстолита. Лучше бы добавил конденсаторов в цепь! Что касается внутренних разъемов, то «Онде» нечем похвастать: есть парочка USB 2.0 и USB 3.2 Gen1 — и на том спасибо. Правда, если вас угораздит использовать в сборке видеокарту с 4-слотовым кулером, то для подключения USB-портов корпуса придется использовать специальные Г-образные переходники — для USB 3.2 Gen1 так точно.

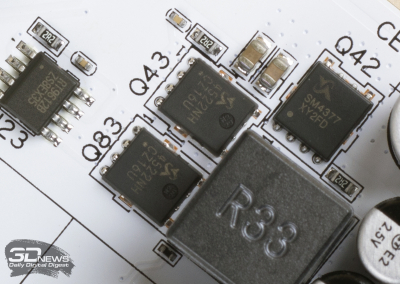

Подсистема питания ONDA B550SD4-W работает по схеме 4+1+1. В состав каждой фазы входят дроссель и три сборки SM4377 и 4522NH от Sinopower (максимальный ток — до 50 А), управляемые ШИМ-контроллером Richtek RT3667BB. Четыре фазы, отвечающие за работу ядер ЦП, дополнительно охлаждаются небольшим алюминиевым радиатором. Подсистема питания B450M PRO-VDH MAX тоже работает по схеме 4+1+1, но в целом VRM платы MSI укомплектован лучше. Паять китайцы научились — в этом мы убедились давно. В случае с матплатами очень важно иметь рабочий и стабильный BIOS. Еще лучше, если производитель обновляет и улучшает его по мере возможностей. Платформа AM4 в этом вопросе является весьма показательной. За шесть с небольшим лет жизни она приютила несколько поколений центральных процессоров и избавилась от кучи надоедливых болячек. Даже сейчас для этой платформы выпускают новые процессоры. Следовательно, AM4 будет популярна и востребована даже в 2024 году. Последняя прошивка для B450M PRO-VDH MAX вышла в июне 2023 года — она несет в себе незначительные изменения и улучшения. Весной все маптлаты MSI, ASUS, ASRock и GIGABYTE получили поддержку AGESA 1.2.0.A. Однако ONDA B550SD4-W поддержкой нового микрокода похвастать не может. На сайте производителя висит прошивка под номером 1.00 — устройство совместимо с микрокодом AGESA версии 1.2.0.7, представленным еще летом прошлого года. Вряд ли герой этой статьи получит новый BIOS со временем. Судя по логам, плата совместима с процессорами Ryzen 5000, Ryzen 4000 и Ryzen 3000, включая Ryzen 7 5800X3D. Да, прошивка китайской материнки поддерживает UEFI. Однако BIOS изобилует неточностями и ошибками. Список различных функций и особенностей операционной системы приведен в таблице ниже.

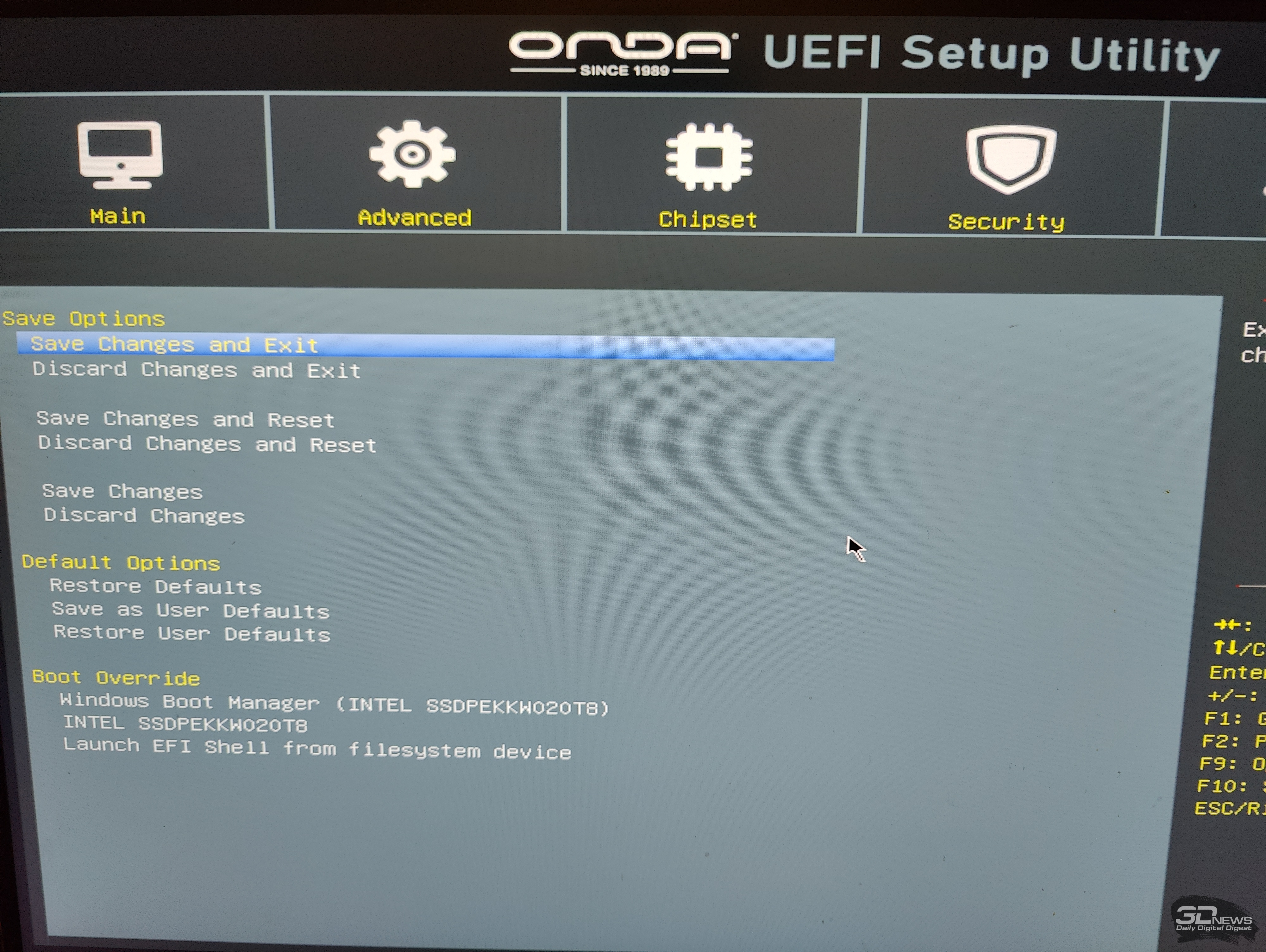

BIOS ONDA B550SD4-W
Смотреть все изображения (14)
Смотреть все изображения (14) Так, операционная система ONDA B550SD4-W переведена на английский язык, но в переводе встречаются неточности и ошибки. Еще хуже — когда ты сталкиваешься с техническими несуразицами. Например, в BIOS указано, что напряжение ЦП мы можем менять в одном диапазоне вольтов, а на практике оно оказывается совершенно другим. Некоторые функции в BIOS есть, но по факту они не работают — складывается впечатление, что китайцы «льют» одну и ту же прошивку на разные платы с разными характеристиками и возможностями. А иначе как объяснить появление таких вот настроек-фантомов? Прошивка ONDA B550SD4-W получила весьма ограниченные возможности по оверклокингу процессора и памяти — хотя я переплатил за B550-чипсет. С другой стороны, куцый набор напряжений не помешал мне разогнать Ryzen 5 5500 до 4,7 ГГц. Функции PBO и Curve Optimizer тоже работают — настроить процессор как в сторону увеличения энергопотребления, так и в сторону его уменьшения не составило большого труда. В BIOS китайской платы по-настоящему не хватает возможности включить XMP-профиль оперативной памяти, поэтому частоту и тайминги придется настраивать вручную. В пару к ONDA B550SD4-W лучше брать «мозги» попроще, так как плата не дает возможности самостоятельно менять напряжение модулей DRAM. Так оно и есть: после небольших мытарств мне удалось заставить купленный на «Али» комплект памяти GLOWAY G1 (DDR4-3600 (18-22-22-42), 2 × 8 Гбайт) работать на эффективной частоте 3600 МГц.

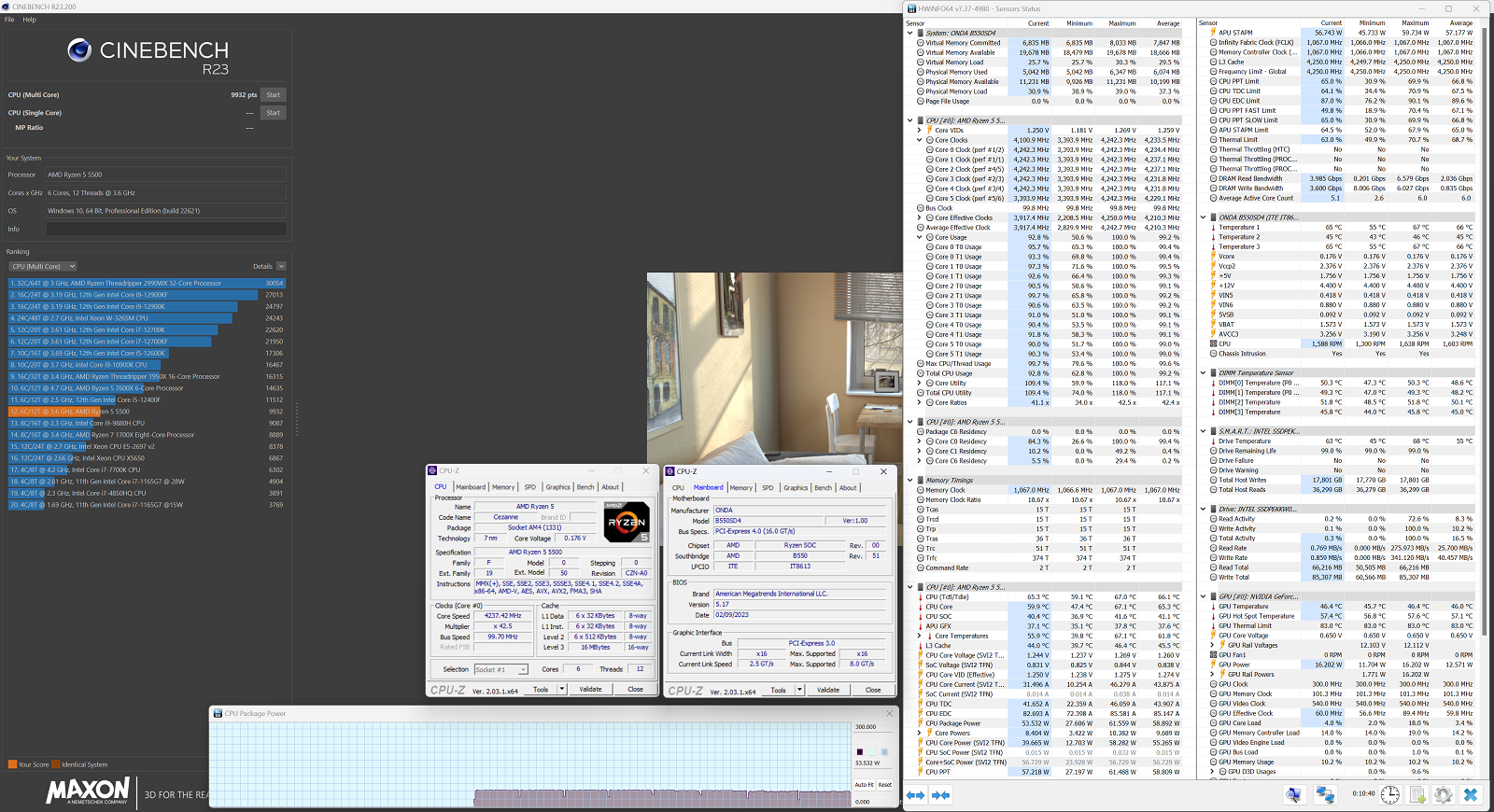

Подсистема питания ONDA B550SD4-W вполне справляется с процессорами Ryzen, энергопотребление которых не превышает 100 Вт. Ryzen 5 5500 в разгоне потребляет в среднем 85 Вт — температура фаз, отвечающих за питание ядер CPU, перевалила за 90 градусов Цельсия. Уточню, что в стенде использовалась необслуживаемая СЖО — следовательно, околосокетное пространство никак и ничем не обдувалось. В хорошо продуваемом корпусе с воздушным кулером VRM будет греться меньше. И наоборот, в глухой «коробке» — непродуваемом корпусе, забитом пылью, — температуры могут быть еще выше. Так что в паре с ONDA B550SD4-W — но с очень большой натяжкой и рядом оговорок — вполне можно использовать Ryzen 7 5800X3D. Как известно, в ресурсоемких программах этот геймерский чип потребляет чуть больше 100 Вт и 60-90 Вт — в играх. Использовать более прожорливые Ryzen в сборке с китайской платой я не рекомендую.
⇡#Платформы LGA1200 и LGA1700Рынок материнских плат для чипов Intel, на мой взгляд, смотрится интереснее — во многом потому, что устройства для платформы LGA1700 стоят больше, чем аналоги для AM4. А еще энергопотребление чипов Core, как правило, оказывается выше — значит, растут и требования к конвертеру питания матплат. Ранее мы выяснили, что ONDA B550SD4-W с 6-фазным «питальником» будет условно работоспособна с 8-ядерным Ryzen 7 5800X3D. В случае с каким-нибудь Core i5-12600K такой трюк, к сожалению, не пройдет. А ведь Core i5-12600K — далеко не самый прожорливый процессор Intel на сегодняшний день.
* Пробел в графе с ценой означает, что продукт либо не продается на торговой площадке, либо стоит больше, чем в другом месте. На момент написания статьи в DNS продавалось 45 материнских плат для платформы LGA1200 и (вдумайтесь только!) 163 — для LGA1700. Давайте сразу же переключимся на устройства, поддерживающие чипы Core последних двух поколений. С LGA1200 все ясно — современной эту платформу можно считать лишь с большой натяжкой. Мы видим, что в крупных сетевых магазинах некогда дорогие материнки на базе Z-чипсетов сейчас отдают по вполне адекватной цене. Очень жаль, что они не стоили столько в свое время. С LGA1700 наблюдается иная картина.
ASUS PRIME B660M-K D4 Рекомендую прочитать статью «Экономим правильно: обзор 8 самых дешевых материнских плат Intel B660» — из нее вы узнаете, что не каждая материнская плата на базе чипсетов B660 и B760 справится с 6-ядерным Core i5-12400F. При максимальной нагрузке этот процессор потребляет около 110-120 Вт, а в ресурсоемких приложениях — 90-95 Вт. Для стабильной работы Core i5-12400F во всех условиях требуется матплата стоимостью 10-11 тысяч рублей. Здесь-то AliExpress и позволяет заметно сэкономить, потому что в продаже встречается много моделей дешевле. Речь идет о продукции таких фирм, как JGINYUE, ONDA, SOYO, MAXSUN, HUANANZHI и другие. «Магия» китайских матплат заканчивается у отметки в 10-12 тысяч рублей — предприниматели из Поднебесной настойчиво выпускают устройства только в категории «до 100 долларов США». Исключением, пожалуй, является лишь модель MAXSUN MS-Terminator B760M — она и выглядит взросло, между прочим. Для написания этой статьи я заказал на AliExpress модель JGINYUE B760M-GAMING. Точнее, мне такую выслали — в комментариях покупатели пишут, что производитель отправляет разные версии платы. Они различаются набором M.2-портов, коннекторов для подключения вентиляторов и подсистемой питания. Версия GAMING получила слишком аппетитные характеристики за свою цену. Для сравнения: какая-нибудь ASRock H610M-HVS стоит на 500 рублей больше, и в нее не хочется устанавливать даже Core i3. JGINYUE B760M-GAMING я буду сравнивать с ASUS PRIME B660M-K D4 — потому что обе платы подходят для сборок с Core i5-12400F, хотя последняя стоит заметно больше.
JGINYUE B760M-GAMING JGINYUE B760M-GAMING куплена не только из-за низкой цены и высокой популярности. Во второй части «Китайского магазинчика» мы тестировали кастомную версию Radeon RX Vega 56 — тоже производства JGINYUE. Оказалось, что производитель бессовестно выдает б/у видеокарту за новую. В отличие от той «Веги», B760M-GAMING собрана заметно качественнее. В то же время я совершенно не удивлюсь, если окажется, что плата использует в том числе и донорские компоненты — у покупателей есть такие подозрения. Как мы уже выяснили, у таких производителей нет нормального ОТК — вы в любом случае участвуете в лотерее под названием «Пусть мне привезут не кирпич». JGINYUE B760M-GAMING, кстати, всячески старается казаться круче. Единственный PEG-порт платы армирован. В нижней части PCB распаяна гребенка LED-индикаторов. В теории она должна работать, как технология EZ Debug материнок MSI, — наглядно показывать, на каком этапе проходит инициализация оборудования во время запуска системы. На деле гребенка B760M-GAMING оказалась наибесполезнейшей штуковиной, всячески пародирующей Капитана Очевидность. Допустим, не вставил ты память — вот на плате и горит красная лампочка. В остальных случаях, когда возникают проблемы с запуском стенда, гребенка никак не помогала, увы. Порт PCI Express x16 работает в режиме 4.0 — хоть тут не обманули. Второй слот расширения работает в режиме х4 4.0 и собран в корпусе без фиксатора. Важно, чтобы установленная в него плата своим разъемом не касалась чипсетного радиатора. JGINYUE B760M-GAMING получила два 4-пиновых коннектора для подключения вентиляторов и два — трехпиновых. Настраивать частоту вращения можно только крыльчаткам с ШИМ — и только при подключении к 4-штырьковым портам. Платы ASUS — даже самые дешевые — уже давно способны регулировать обороты любых подключенных к ним вентиляторов. Только у PRIME B660M-K D4 насчитывается всего два 4-пиновых разъема.

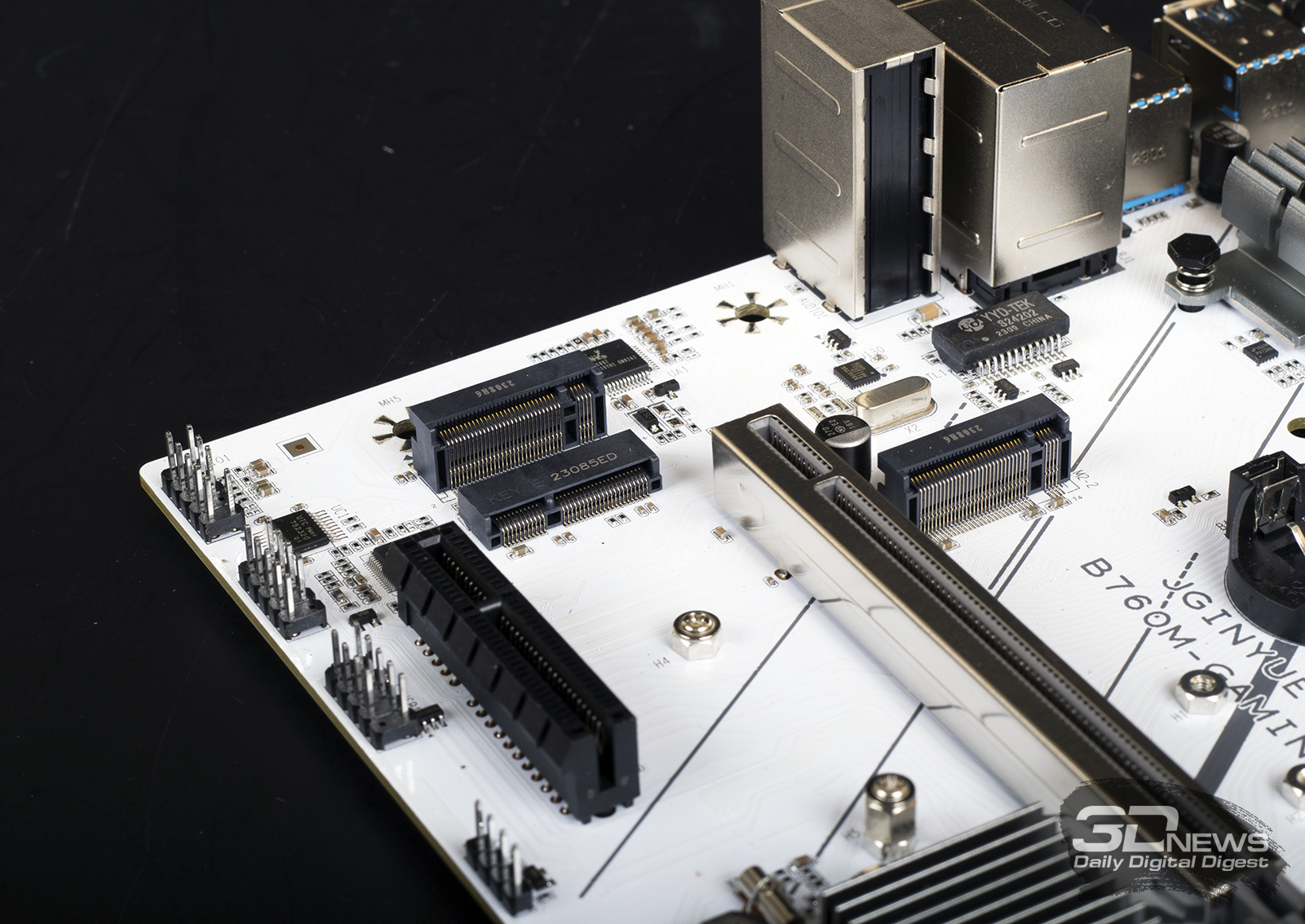

Еще одна крутая (для устройства за 6 тысяч рублей) вещь — это наличие сразу трех портов M.2. Один из них получил ключ E — в него при желании устанавливается модуль беспроводной связи. Два других слота совместимы с накопителями PCI Express 4.0 и 3.0 — поддерживаются только NVMe SSD форм-факторов 2242, 2260 и 2280. ASUS PRIME B660M-K D4 обладает схожей функциональностью — плата оснащена двумя M.2 (4.0 и 3.0) и четырьмя SATA 6 Гбит/с. А вот M.2 для Wi-Fi-модуля формата 2230 здесь нет. Опять «китаец» оказался лучше!  Обе платы имеют схожие панели ввода/вывода, но задняя сторона JGINYUE B760M-GAMING смотрится интереснее. Здесь есть DisplayPort и HDMI — поддерживается вывод Ultra HD-разрешения. Плата получила сразу шесть USB разных поколений — все A-типа. А между ними расположена кнопка сброса настроек BIOS. Что касается внутренних разъемов, то, помимо USB 2.0 и USB 3.2 Gen1, на плате распаян порт для подключения 5-вольтовой RGB-ленты. За звук в JGINYUE B760M-GAMING отвечает чип Realtek ALC897, а за сеть — Realtek 8111H. На плате ASUS распаян такой же набор чипов, но китайский производитель сэкономил на конденсаторах.
Подсистема питания JGINYUE B760M-GAMING работает по схеме 8+1+1. Плата получила внушительный для своего класса VRM. Мосфеты охлаждаются алюминиевыми радиаторами — в отличие от ASUS, здесь китайцы не стали экономить на спичках. Во время знакомства с JGINYUE B760M-GAMING может показаться, что плата слишком хороша для своей цены. Однако прошивка устройства изрядно портит общее хорошее впечатление от использования железки. Найти новую версию BIOS я так и не смог — официальный сайт JGINYUE не работает в РФ, а QR-коды, распечатанные на упаковке, ведут на несуществующие страницы. Можно обратиться к продавцу, но на тот момент на плате была установлена последняя версия прошивки. В общем, покупая китайскую плату, я бы не рассчитывал на новые версии BIOS в дальнейшем.
BIOS JGINYUE B760M-GAMING
Смотреть все изображения (17)

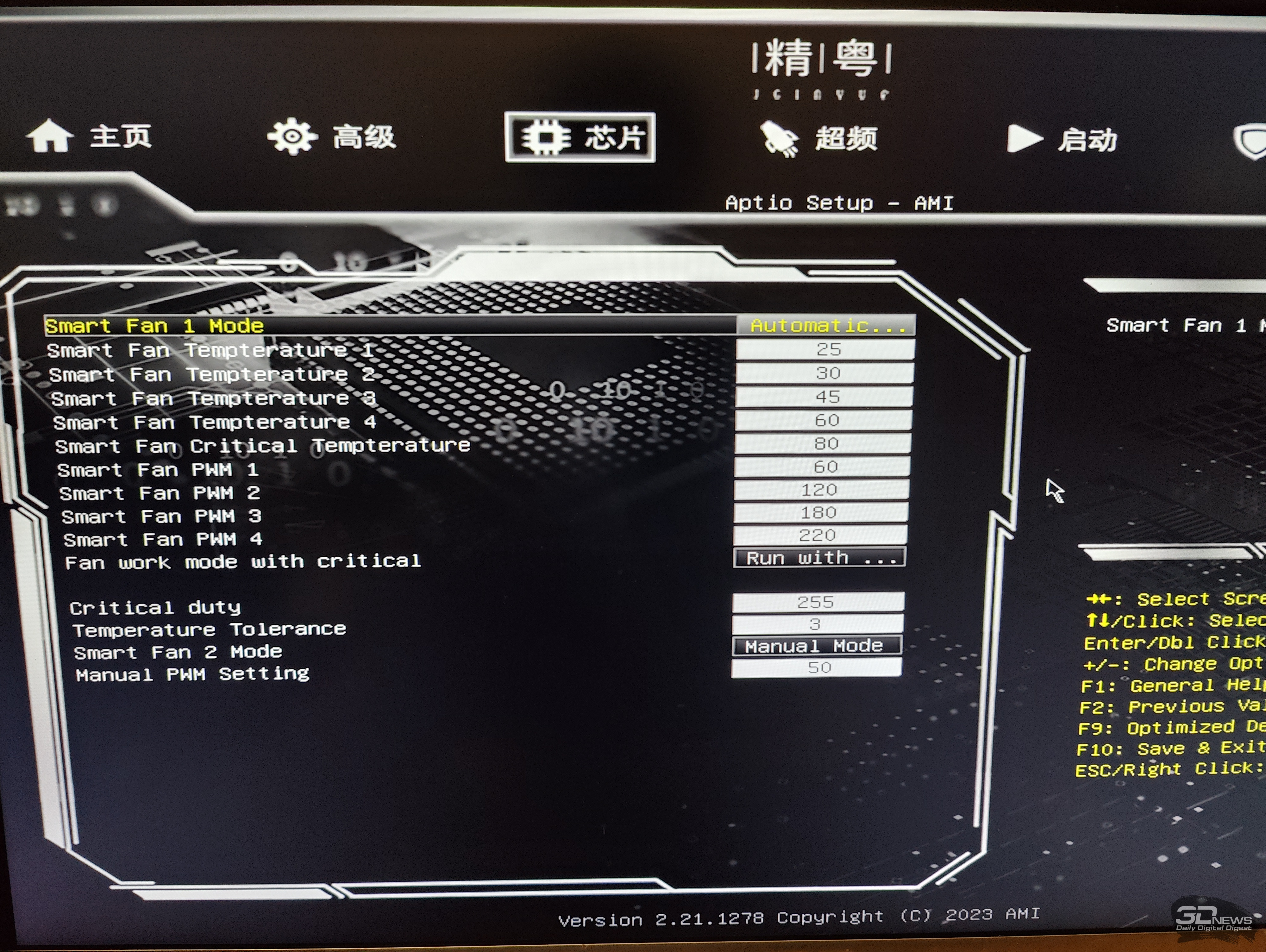

Смотреть все изображения (17) Во многом прошивка JGINYUE B760M-GAMING напоминает BIOS только что рассмотренной платы ONDA — со всеми минусами и особенностями. После сравнения таблиц у вас сложится впечатление о колоссальной разнице в функциональности устройств и прошивок — особенно в плане разгона и настройки процессора и памяти. В отличие от B550SD4-W, B760M-GAMING поддерживает XMP-профили оперативной памяти. А еще BIOS устройства оснащен функцией Load-Line Calibration и возможностью регулировать различные напряжения, включая SA. К сожалению, на практике половина оверклокерских функций прошивки либо вовсе не работает, либо работает не так, как надо.
В частности, не работает ручная настройка процессорного напряжения. Что ни делай, чип функционирует в одном режиме — режиме по умолчанию. Любые попытки снизить энергопотребление Core i5-12400F без потери быстродействия не увенчались успехом: изменение напряжения — не работает, изменение множителя — не работает, включение/выключение IA CEP — не работает, LLC — не работает, SA — не работает. Единственным способом поумерить аппетит центрального процессора стало включение лимитов PL1 и PL2. Что интересно, JGINYUE B760M-GAMING обеспечивает условно стабильную работу Core i5-12400F, который в Prime95 потребляет около 120 Вт. Условно — потому что нагрев конвертера питания свыше 90 градусов не назовешь нормальным. У платы по умолчанию полностью разблокированы значения PL1 и PL2 для процессора — если установить сюда по-настоящему мощный чип, он будет работать с максимальным энергопотреблением до тех пор, пока подсистема питания платы не перегреется. Проверять этот момент лично у меня нет никакого желания. Устанавливать в устройство более дорогие и производительные чипы есть смысл только с большим числом оговорок. Мы видим, что в Prime95 конвертер питания платы нагревается практически до 100 градусов Цельсия. Как всегда, я использовал в стенде необслуживаемую систему жидкостного охлаждения. Следовательно, в хорошо продуваемом корпусе с качественным воздушным процессорным кулером VRM B760M-GAMING будет нагреваться меньше. Из наших обзоров вы знаете, что Core i5-12600K в ресурсоемких приложениях потребляет около 125 Вт, Core i5-13400 — 110 Вт, а Core i5-13600K — 150 Вт. В играх энергопотребление этих чипов составляет 90, 80 и 110 Вт соответственно. Вот и думайте дальше сами, уважаемые читатели.
Китайская плата поддерживает XMP-профили оперативной памяти и дает возможность настроить напряжение установленных модулей — в небольшом диапазоне, но все же. Комментарии владельцев JGINYUE B760M-GAMING звучат по-разному: кто-то хвалит плату за разгон ОЗУ, кто-то ругает. В целом XMP-профили различных модулей памяти запускаются — правда, речь идет о комплектах с эффективной частотой не выше 3600 МГц. Вот честно, у меня было желание протестировать вместе с платой несколько комплектов ОЗУ — чтобы понять, насколько тяжело работать с устройством. Плюс в комментариях пишут, что изменение напряжений доступно только при использовании K-процессоров в системе. Однако после смены Core i5-12400F на Core i9-12900K у JGINYUE B760M-GAMING… отключился один слот DIMM. Буквально на ровном месте.  Знаете, есть в этом какой-то символизм. Не просто же так в каждом выпуске «Китайского магазинчика» я рассказываю вам про риски, связанные с покупкой китайского железа сомнительного качества. ⇡#ВыводыЗнакомство с китайскими материнскими платами заставило меня вспомнить одно простое правило. Существует такая категория устройств, которыми надо пользоваться по принципу «купил — включил — работает — не трогай». Китайские матплаты полностью соответствуют этому принципу. При этом, как мы выяснили, далеко не обязательно ввязываться в это, безусловно, незабываемое приключение. Интересных плат для платформ AM4 и AM5 нет, за исключением лишь нескольких устройств для чипов Intel последних поколений. Так и хочется воскликнуть: маловато будет! Однако вместе с количеством хочется увидеть и качество.
