Материнские платы

Экономим правильно: обзор 8 самых дешевых материнских плат Intel B660

⇣ Содержание

⇡#ASUS PRIME B660M-A D4

С PRIME B660M-A D4 постоянные читатели 3DNews познакомились еще в статье «Компьютер месяца. Спецвыпуск: новый игровой ПК в 2022 году — что ты такое?». Плата отлично вписалась в сборку с 6-ядерным Core i5-12400F и видеокартой Radeon RX 6600.

 ASUS PRIME B660M-A D4

ASUS PRIME B660M-A D4

ASUS PRIME B660M-A D4
Понравилось: Не понравилось:
+ 4 слота DIMM
+ Несколько HDMI и DisplayPort
+ Неурезанный форм-фактор mATX
+ USB 3.2 Gen2 A-типа на I/O-панели
+ Функциональный BIOS
— Экономия на системе охлаждения VRM

Особенности сборки игрового ПК на базе платы

Перед нами полноценная материнская плата форм-фактора mATX. Четыре слота DIMM — это хорошо, но пригодятся ли нам три разъема PCI Express x16? Основной PEG-порт армирован и работает в режиме PCI Express x16 4.0. Остальные два разъема функционируют в режимах PCI Express x1 3.0 и PCI Express x4 3.0. Здесь есть два M.2-порта, а для основного SSD в системе предусмотрено дополнительное охлаждение.

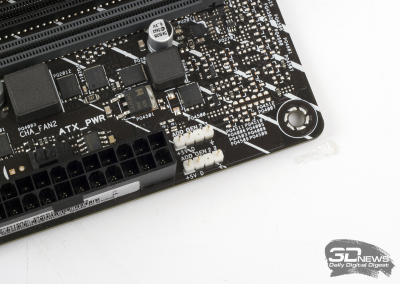

Со сборкой игрового ПК проблем у вас не возникнет: видеокарта с трехслотовым кулером перекроет только распаянный ниже слот PCI Express x16, работающий в режиме х1, но не затронет порты M.2. PRIME B660M-A D4 получила четыре 4-контактных разъема для подключения вентиляторов — для варианта с одновентиляторным кулером и простеньким Midi-Tower-корпусом такого числа вполне достаточно. Корпусный «карлсон» с задней стенки подключаем к разъему рядом с M.2_1, вентилятор кулера — к CPU_FAN, вентиляторы с передней панели корпуса — к CPU_OPT и CHA_FAN2. Во всех остальных случаях придется пользоваться услугами дополнительного оборудования (переходниками, разветвителями, реобасами).

Внешние и внутренние разъемы

В отличие от плат ASRock, в PRIME B660M-A D4 предусмотрен не только внутренний USB 3.2 Gen1 C-типа, но и два USB 3.2 Gen2 A-типа на I/O-панели. Еще один интересный факт — наличие сразу двух видеовыходов HDMI в дополнение к имеющемуся DisplayPort. В результате плата позволяет подключить до трех мониторов, не используя дискретную графику. Однако, забегая вперед, скажу, что подобной функциональностью обладает не только PRIME B660M-A D4. В этом плане B660-платы раскрылись для меня с новой стороны.

Интересные особенности платы

Устройство не имеет встроенной RGB-подсветки, однако к нему можно подключить до четырех лент различного типа.

Подсистема питания и система охлаждения

Подсистема питания старшего «Прайма» использует 8 фаз, схема — 6+1+1. В сравнении с PRIME B660M-K D4 конвертер VRM имеет больше полевых транзисторов на канал — значит, плата выдержит большую нагрузку. В цепи используются сборки ON Semiconductor 4C06B и 4C10B, а управляет ими ШИМ-контроллер Richtek RT3628AE.

Плюс мосфеты, отвечающие за работу VCore, охлаждаются более крупным алюминиевым радиатором. Кстати, версия ASUS PRIME B660M-A WIFI D4 (от 13 000 рублей) оснащена двумя алюминиевыми радиаторами.

Возможности BIOS

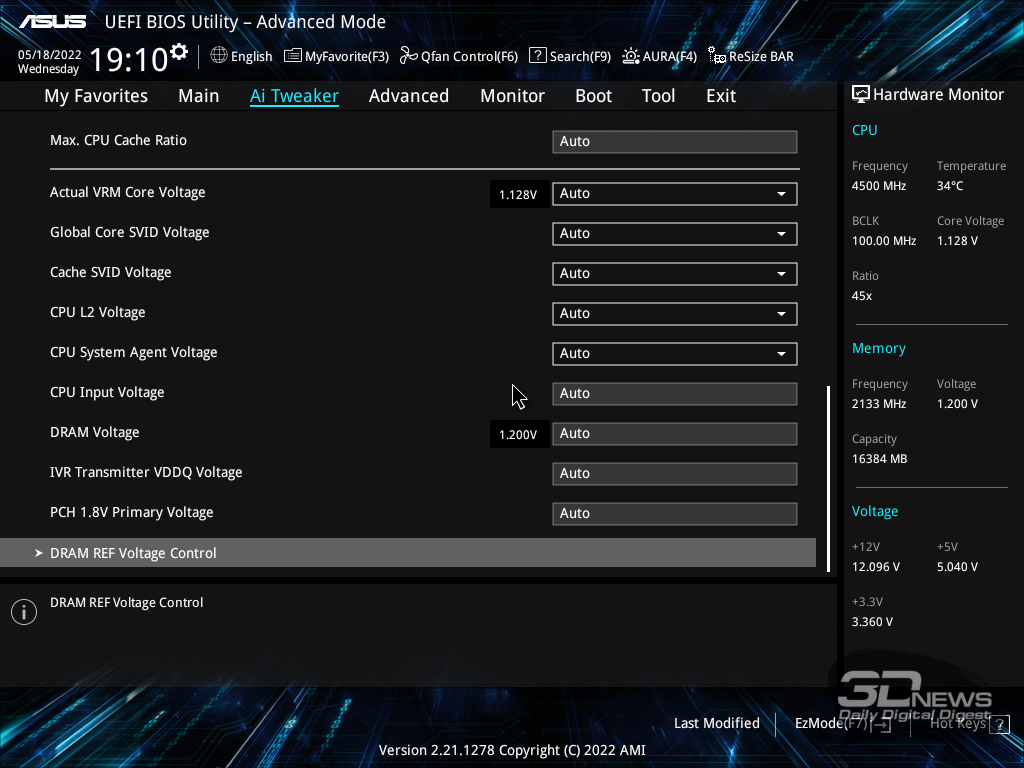

ASUS PRIME B660M-A D4 (BIOS от 02.04.2022)
Напряжение, мин./макс. значения и шаг, В
CPU Core Voltage 0,6/1,7 0,005
CPU Core/Cache Voltage Offset -0,635/0,635 0,005
CPU L2 Voltage 0,7/1,8 0,001
CPU System Agent Voltage 0,7/1,6 0,001
CPU Input Voltage 1,5/2,1 0,01
DRAM Voltage 1,0/1,8 0,005
IVR Transmitter VDDQ Voltage 0,7/2,2 0,005
VDD_IMC Voltage 0,005/1,410 0,005
PCH 1.8V Primary Voltage 1,8/2,1 0,1

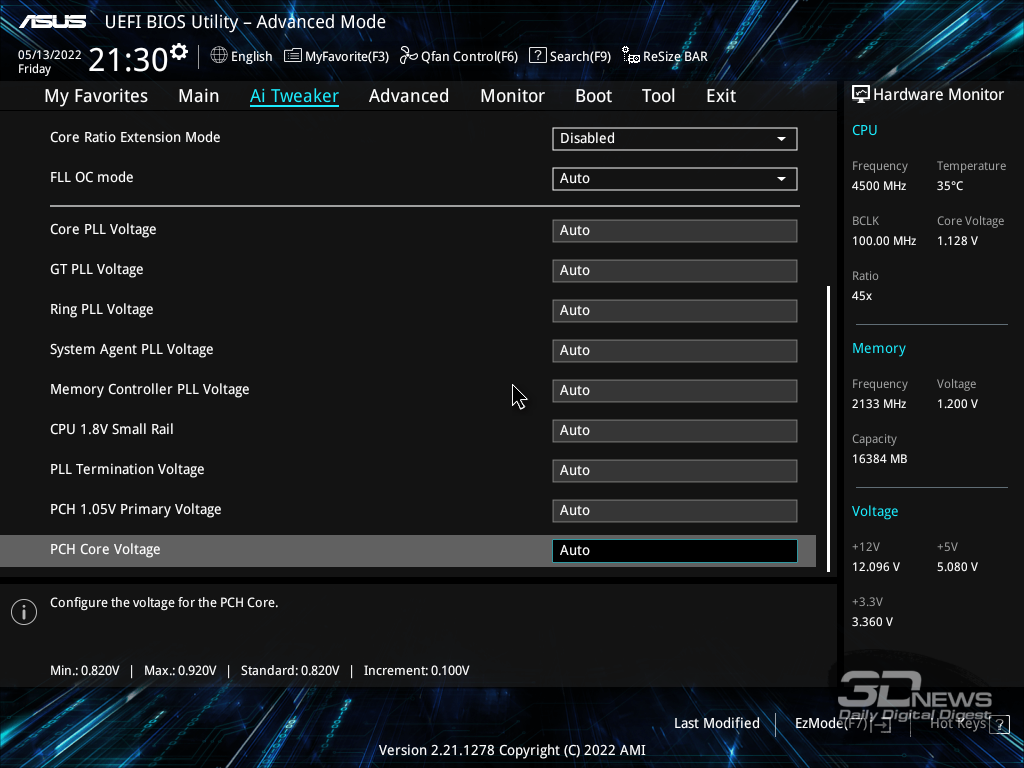

Core PLL Voltage 0,9/1,845 0,015
GT PLL Voltage 0,9/1,845 0,015
Ring PLL Voltage 0,9/1,845 0,015
System Agent PLL Voltage 0,9/1,845 0,015
Memory Controller PLL Voltage 0,9/1,845 0,015
CPU 1.8V Small Rail 1,5/2,3 0,01
PLL Termination Voltage 0,8/1,8 0,01
VPPDDR Voltage 2,5/2,8 0,1
PCH 1.05V Primary Voltage 0,8/1,6 0,01
PCH Core Voltage 0,7/1,3 0,01
Load-Line Calibration
CPU (уровни) 7
Дополнительно
Настройка первичных таймингов Предусмотрена
Настройка вторичных и третичных таймингов Предусмотрена
Профили настроек BIOS Есть, 8 слотов
Очистка SSD Предусмотрена

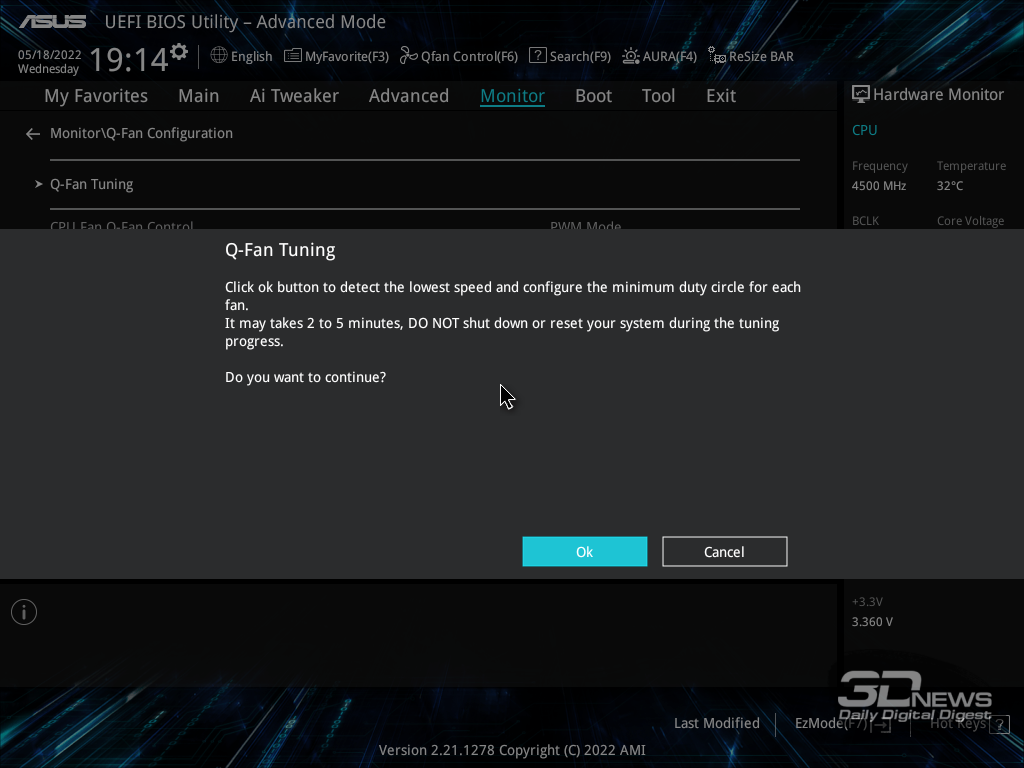

Настройка вращения вентиляторов Предусмотрена (Q-Fan Tuning, Qfan Control)
Изменение BCLK Не предусмотрено
Автоматический разгон процессора Не предусмотрен
Автоматический разгон памяти Предусмотрен (XMP I)
Обновление BIOS без включения платы Не предусмотрено
Датчики температуры M/B Temperature, CPU Package Temperature

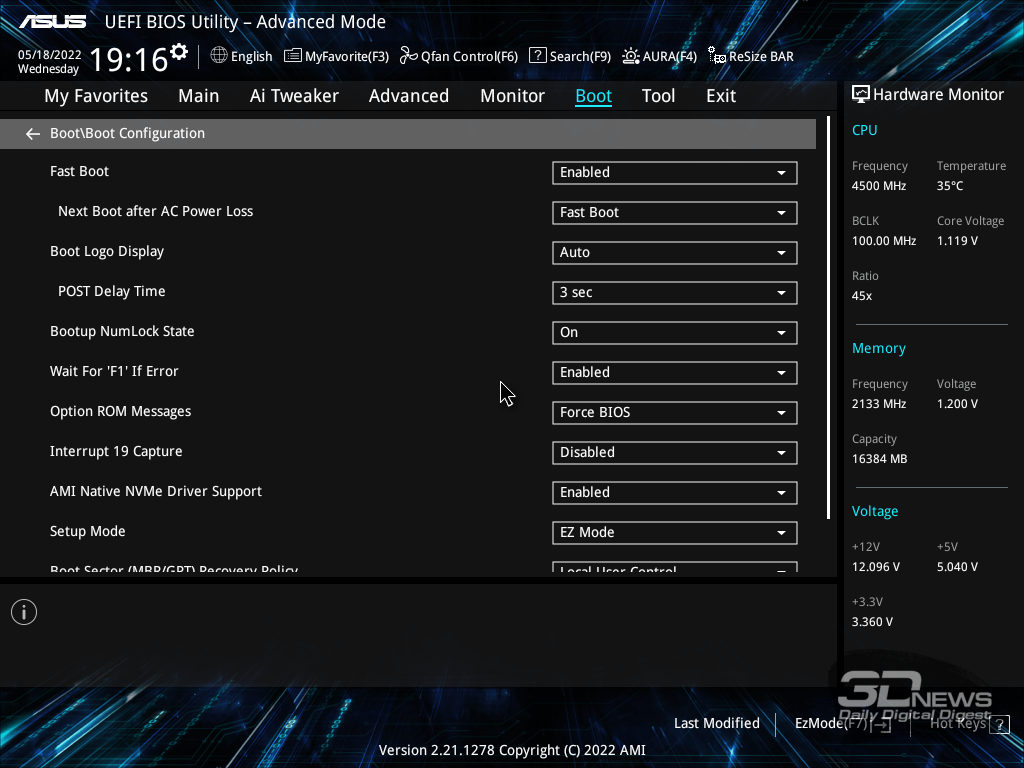

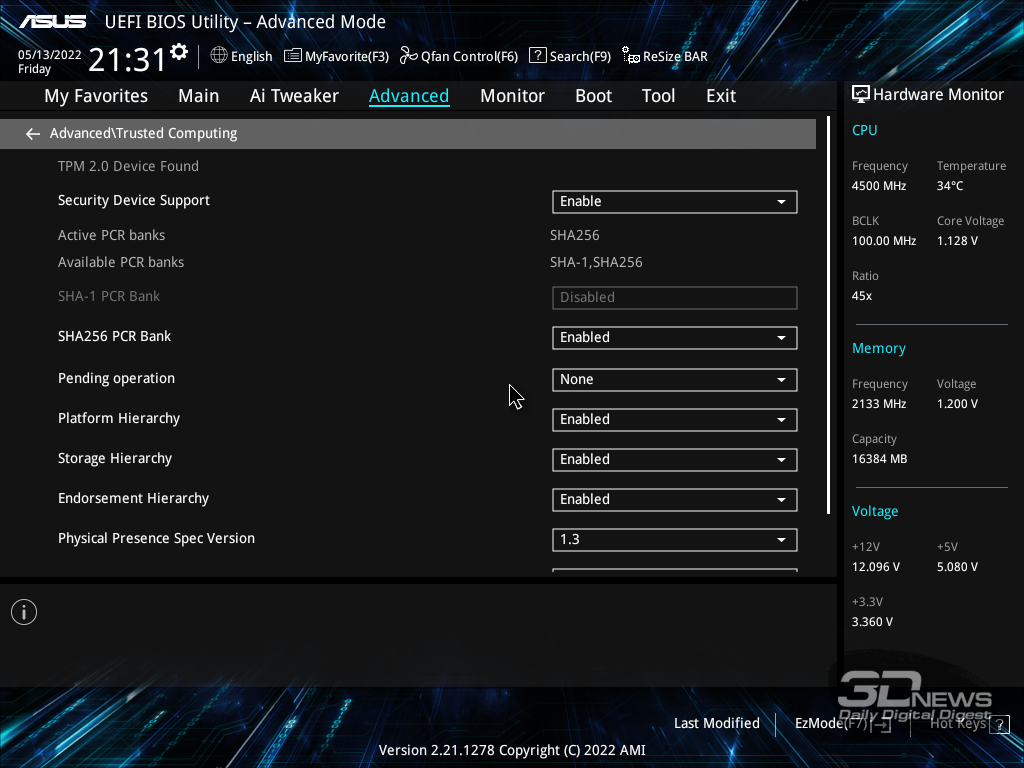

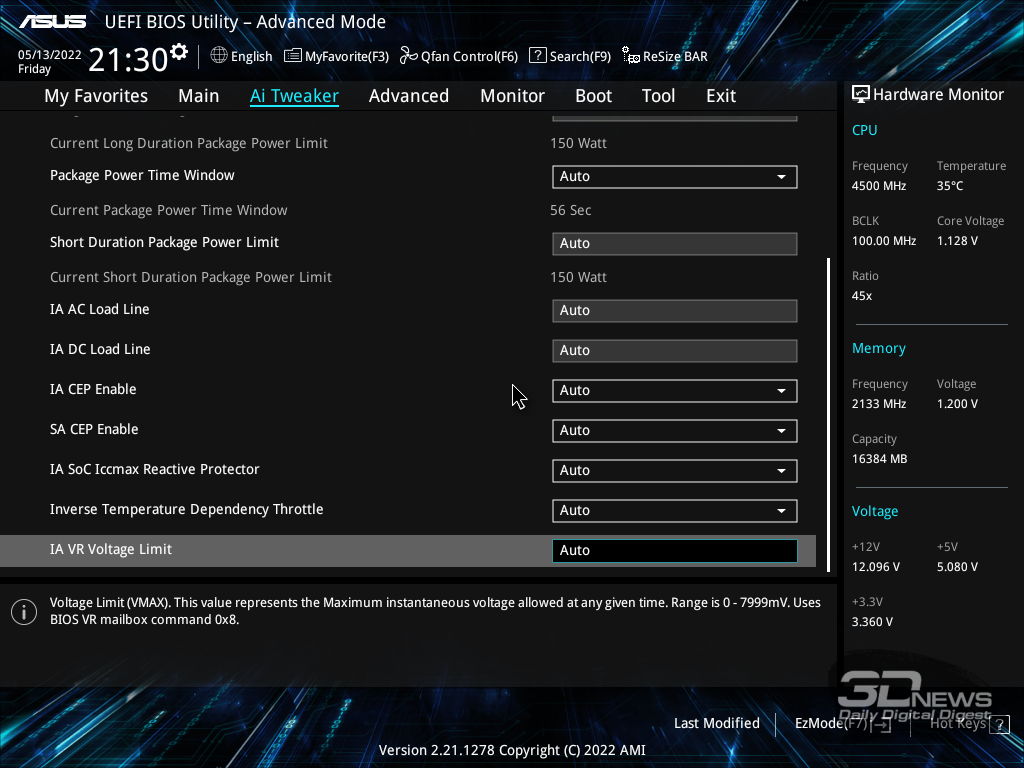

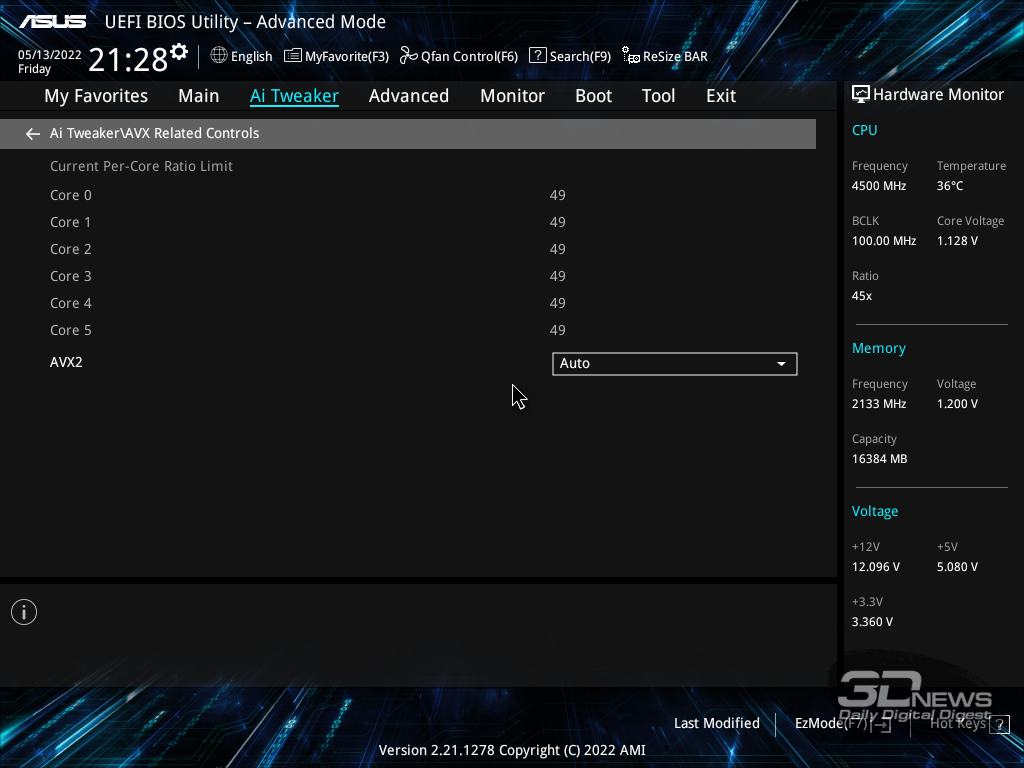

По структуре BIOS герой сегодняшнего обзора очень схож с недавно протестированной платой PRIME Z690-P D4. Даже набор напряжений, которые можно менять вручную, не изменился. В результате прошивка PRIME B660M-A D4 обладает массой полезных и нужных настроек. По количеству доступных для регулировки напряжений модели ASUS и вовсе лидируют в сегодняшнем тестировании — приведенный в таблице выше список действительно внушает уважение.

⇡#ASUS PRIME B660M-K D4

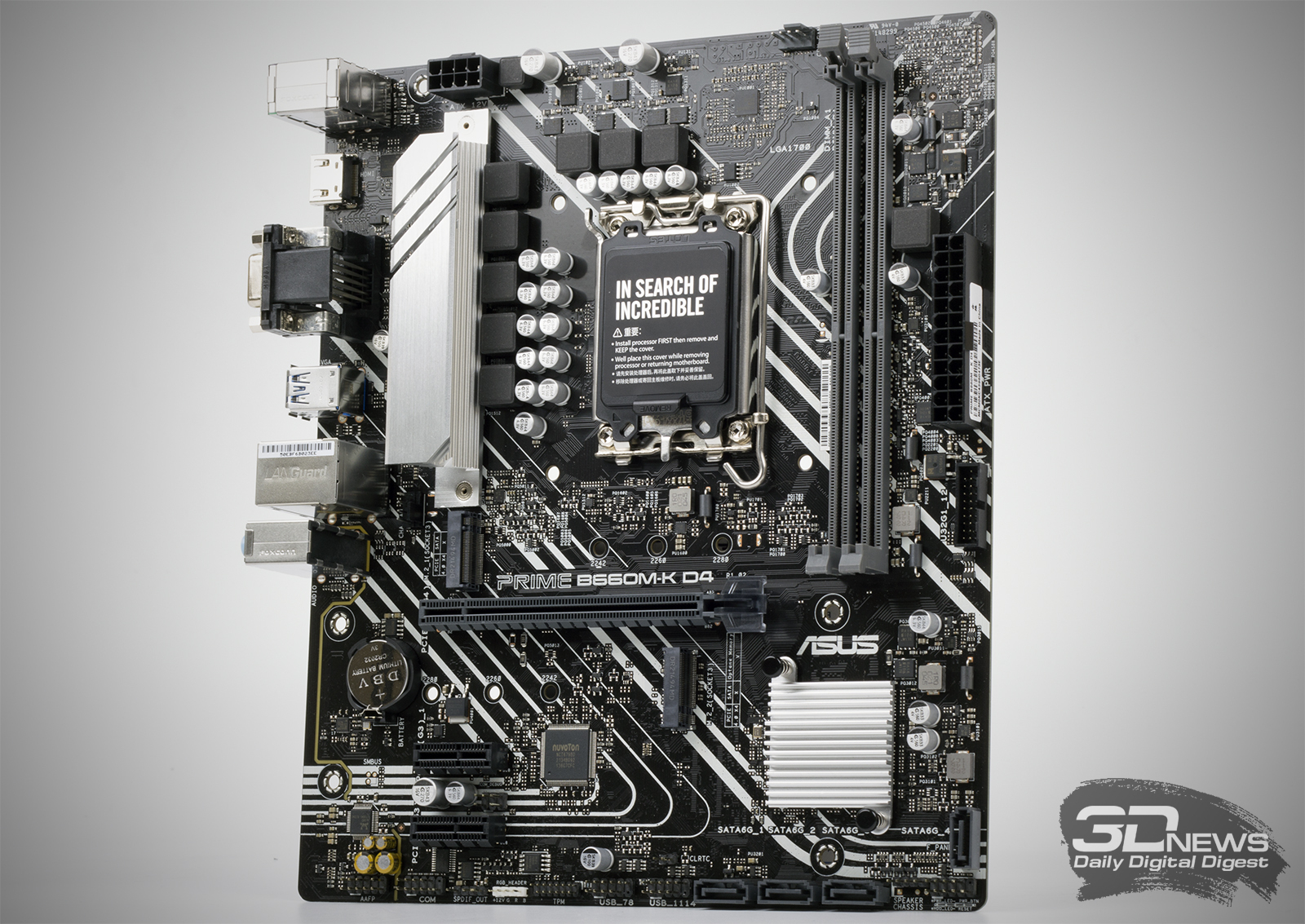

Младшая модель, PRIME B660M-K D4, серьезно отличается от только что рассмотренной платы с очень похожим названием. Такое ощущение, что инженеров ASUS буквально заставили удешевить PRIME B660M-A D4 — и получилось то, что получилось.

 ASUS PRIME B660M-K D4

ASUS PRIME B660M-K D4

ASUS PRIME B660M-K D4
Понравилось: Не понравилось:
+ Функциональный BIOS — Экономия на системе охлаждения VRM
— Урезанная печатная плата
— Два слота DIMM
— Самый дешевый в тесте сетевой контроллер
— Всего два разъема для подключения вентиляторов
— Нет DisplayPort

Особенности сборки игрового ПК на базе платы

Размеры печатной платы уменьшились, а вместе с ними под нож попали слоты DIMM и некоторые другие разъемы. Так, PRIME B660M-K D4 имеет всего два коннектора для подключения вентиляторов. И это — проблема, если вы задумали собрать какой-никакой игровой ПК. Похоже, инженеры ASUS всерьез рассчитывают на то, что PRIME B660M-K D4 будет использоваться исключительно в офисных десктопах, но для таких ПК достаточно и H610-плат.

Эх, было бы круто взять лучшее у ASUS PRIME B660M-K D4 (конвертер питания с дополнительной СО, BIOS) и ASRock B660M-HDV (цена, четыре разъема для подключения вентиляторов, сетевой контроллер) и получить универсальную дешевую материнку, удовлетворяющую суровым экономическим реалиям современности.

Второй M.2-слот в игровом компьютере точно будет накрыт видеокартой — все из-за уменьшения площади PCB платы. При использовании адаптера с трехслотовым кулером мы недосчитаемся и одного из двух портов PCI Express x1.

Внешние и внутренние разъемы

Функциональность PRIME B660M-K D4 тоже заметно пострадала в сравнении с тем, что мы видели на A-версии. C I/O-панели исчезли по одному видеовыходу HDMI и DisplayPort, но появился D-Sub. А еще младший «Прайм» лишился любых портов USB 3.2 Gen2 — в том числе и внутреннего разъема USB 3.2 Gen1 C-типа. Зато здесь зачем-то оставили 4-контактнный разъем для подключения 12-вольтовой RGB-ленты.

Сетевой контроллер был заменен: вместо гигабитного Intel I219V используется менее качественный процессор Realtek.

Интересные особенности платы

Ничего примечательного у PRIME B660M-K D4 я не заметил.

Подсистема питания и система охлаждения

Подсистема питания платы тоже работает по схеме 6+1+1. Как уже было сказано, каждый канал конвертера, отвечающий за напряжения VCore и VCCGT, получил по одной сборке ON Semiconductor 4C06B и 4C10B. Пять из восьми фаз охлаждаются алюминиевым радиатором небольшого размера.

Подсистемой питания управляет ШИМ-контроллер Richtek RT3628AE.

Возможности BIOS

ASUS PRIME B660M-K D4 (BIOS 1402 от 02.04.2022)
Напряжение, мин./макс. значения и шаг, В
CPU Core Voltage 0,6/1,7 0,005
CPU Core/Cache Voltage Offset -0,635/0,635 0,005
CPU L2 Voltage 0,7/1,8 0,001
CPU System Agent Voltage 0,7/1,6 0,001
CPU Input Voltage 1,5/2,1 0,01
DRAM Voltage 1,0/1,8 0,005
IVR Transmitter VDDQ Voltage 0,7/2,2 0,005
PCH 1.8V Primary Voltage 1,8/2,1 0,1
Core PLL Voltage 0,9/1,845 0,015
GT PLL Voltage 0,9/1,845 0,015
Ring PLL Voltage 0,9/1,845 0,015
System Agent PLL Voltage 0,9/1,845 0,015
Memory Controller PLL Voltage 0,9/1,845 0,015
CPU 1.8V Small Rail 1,5/2,3 0,01
PLL Termination Voltage 0,8/1,8 0,01
VPPDDR Voltage 2,5/2,8 0,1
PCH 1.05V Primary Voltage 0,8/1,6 0,01
PCH Core Voltage 0,7/1,3 0,01
Load-Line Calibration
CPU (уровни) 7
Дополнительно
Настройка первичных таймингов Предусмотрена
Настройка вторичных и третичных таймингов Предусмотрена
Профили настроек BIOS Есть, 8 слотов
Очистка SSD Предусмотрена
Настройка вращения вентиляторов Предусмотрена (Q-Fan Tuning, Qfan Control)
Изменение BCLK Не предусмотрено
Автоматический разгон процессора Не предусмотрен
Автоматический разгон памяти Предусмотрен (XMP I)
Обновление BIOS без включения платы Не предусмотрено
Датчики температуры M/B Temperature, CPU Package Temperature

Материнская плата получила точно такой же BIOS, как у рассмотренной ранее PRIME B660M-A D4.
