Обзор материнской платы Gigabyte Z790 Aorus Master X: старый флагман на новый лад

⇣ Содержание

При выпуске процессоров Core 14-го поколения Intel отказалась от обновления платформы — набор чипсетов-компаньонов для Raptor Lake Refresh остался тем же, что у процессоров 13-го поколения. Это значит, что основанные на Intel Z790 флагманские материнские платы, которые были представлены год назад, остались полностью актуальными — в них можно установить новые CPU после простого обновления прошивки. Однако производителей плат, привыкших к ежегодной ротации ассортимента, такая ситуация не устроила, и многие из них решили всё-таки обновить модельный ряд LGA1700-материнок, пользуясь старыми чипсетами. В результате на рынок пришла ещё одна итерация Z790-плат, которая получила «улучшенную совместимость» с Raptor Lake Refresh (что бы это ни значило) и… по сути, всё. Реальные технические отличия таких новинок от предшественников зачастую обнаруживаются лишь при очень внимательном сравнении. Но существуют и исключения. Например, компания Gigabyte перевыпустила свои платы серии Aorus, добавив в них не только эфемерную оптимизацию под новые процессоры, но и расширенную совместимость со скоростной памятью, а также беспроводную сеть стандарта Wi-Fi 7 вместо 6E.

На первый взгляд поддержка Wi-Fi 7 здесь кажется главным улучшением, поскольку она обещает рост теоретической скорости передачи данных по беспроводной сети свыше 5 Гбит/с вместе с использованием диапазона 6 ГГц и широких 320-МГц каналов. К тому же в будущем переход на стандарт Wi-Fi 7 может сослужить добрую службу, даже если максимальная пропускная способность канала не будет достигаться, поскольку попутно он существенно снижает взаимное влияние большого количества устройств как в одной сети, так и в соседних. Но для этого, естественно, требуется, чтобы наряду с платой с Wi-Fi 7-адаптером у пользователя имелся и соответствующий роутер, однако такие устройства только начинают появляться на мировом рынке, а в России ещё даже не сертифицируются. Именно поэтому Wi-Fi 7 пока сложно назвать функцией, из-за которой платы Gigabyte на Intel Z790 второй итерации обретают отчётливый смысл.

Зато работоспособность более высокоскоростной памяти, если задуматься, может стать козырем повесомее, особенно для той категории пользователей, которая привыкла получать от имеющегося оборудования максимум возможного. Нельзя сказать, что в прошлом поколении у старших LGA1700-материнок Gigabyte с работой DDR5-модулей на высоких частотах возникали какие-то проблемы. Им нередко удавалось обеспечивать стабильную работоспособность памяти в режимах до DDR5-7600 и даже более скоростных, что сильно превосходит возможности среднестатистических платформ других производителей. Но теперь Gigabyte замахнулась на новую высоту и говорит уже о частотах DDR5 более 8 ГГц. И это не только круто звучит, но и, как показывают тесты, позволяет поднять быстродействие актуальных процессоров Intel ещё на несколько дополнительных процентов.

Видимо, именно исходя из этого, Gigabyte довольно значительно подняла цены на новое поколение материнок. Например, героиня этого обзора, Z790 Aorus Master X, в отечественных магазинах продаётся за 70 тыс. руб., в то время как её предшественницу — вышедшую год назад обычную Z790 Aorus Master — можно купить тысяч на 15 дешевле. Столь заметный ценовой разрыв и подстегнул наше любопытство: неужели новая версия флагманской платформы Gigabyte настолько лучше старой? И в этом обзоре мы постараемся выяснить, действительно ли Z790 Aorus Master X так хороша в роли фундамента высокопроизводительного ПК, собранного из самых быстрых на сегодняшний день комплектующих, включая новый процессор Core i9-14900K.

#Спецификация и комплект поставки

В действительности Z790 Aorus Master X — не самая дорогая плата среди решений Gigabyte нового поколения. Попутно с ней компания выпустила новые версии и других плат — Z790 Aorus Extreme X, Z790 Aorus Pro X, Z790 Elite X Wi-Fi 7, Z790 Elite X AX и даже B760M Aorus Elite X AX. И первая плата в этом списке почти вдвое дороже рассматриваемой Z790 Aorus Master X. А значит, Z790 Aorus Master X хоть и флагман, но не такой уж радикально бескомпромиссный, и её характеристики приближены к потребностям не столько экстремальных оверклокеров и экспериментаторов, сколько пользователей, которые устанавливают плату внутрь корпуса, а не на испытательный стенд.

Gigabyte Z790 Aorus Master X
Поддерживаемые процессоры Intel Core, Pentium Gold, Celeron 12, 13 и 14-го поколений
Чипсет Intel Z790
Подсистема памяти 4 × DIMM, до 192 Гбайт с частотой до DDR5-8266
Слоты расширения 1 × PCIe x16 (16 линий PCI Express 5.0)
1 × PCIe x16 (4 линии PCI Express 3.0)
1 × PCIe x16 (1 линия PCI Express 3.0)
Интерфейсы накопителей 1 × M.2 (2280/25110) с поддержкой PCIe x4 5.0
2 × M.2 (2280/22110) с поддержкой PCIe x4 4.0
1 × M.2 (2280) с поддержкой PCIe x4 4.0
1 × M.2 (2280) с поддержкой PCIe x4 4.0 и SATA 6 Гбит/с
4 × SATA 6 Гбит/с
Локальная сеть Marvell AQtion AQC113C, 1/2,5/5/10 Гбит/с
Wi-Fi Qualcomm Wi-Fi 7 QCNCM865, 802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц
Аудиоподсистема Кодек Realtek ALC1220-VB + ЦАП ESS ES9118, 5.1-канальный
Внутренние интерфейсы 1 × USB 3.2 Gen2x2 Type C (20 Гбит/с)
2 × USB 3.2 Gen1 Type A (5 Гбит/с)
2 × USB 2.0
1 × SPI TPM
1 × RGB LED
3 × ARGB LED
1 × F-Audio
1 ×Thunderbolt/USB 4.0 Add-in Card
Интерфейсы на задней панели 1 × DisplayPort 1.4
2 × USB 3.2 Gen2x2 Type C (20 Гбит/с)
1 × USB 3.2 Gen1 Type С (5 Гбит/с)
7 × USB 3.2 Gen2 Type A (10 Гбит/с)
4 × USB 3.2 Gen1 Type A (5 Гбит/с)
1 × RJ-45 1 × S/PDIF Out
2 × 3,5 мм аудио
2 ×антенна Wi-Fi
Форм-фактор E-ATX, 305 × 260 мм
Цена 70 000 руб.

При столь внушительных спецификациях и цене Gigabyte Z790 Aorus Master X поставляется в скромного размера коробке, куда производитель решил вложить довольно много простых, но полезных дополнительных принадлежностей. Из интересного в их числе нужно отметить два температурных сенсора, колодку для облегчения подключения проводов от корпуса, датчик шума (!) и четырёхконтактный кабель для RGB-лент. В остальном же всё как обычно: два SATA-кабеля, магнитная Wi-Fi-антенна, краткое руководство пользователя и набор наклеек.

#Дизайн и возможности

Первое, что бросается в глаза при знакомстве с Gigabyte Z790 Aorus Master X, — её внешность, которая совсем не повторяет то, как выглядит прошлогодняя Z790 Aorus Master. В действительности материнки используют примерно одинаковый дизайн печатной платы, но за счёт изменений в системе охлаждения и кожухах спутать их невозможно.

В новой плате логотип (голова сокола) и надпись «Aorus» поменялись местами — эмблема серии теперь находится на чипсетном радиаторе, а её название, подсвечиваемое RGB-светодиодами, — на радиаторе VRM.

Однако косметическими перестановками дело не ограничивается. Помимо этого, радиатор на первом слоте M.2, как и пластина, закрывающая остальные слоты M.2 и чипсет, увеличился в размерах. А ещё Gigabyte придумала для этих радиаторов безотвёрточное крепление EZ Latch: теперь, чтобы установить или заменить накопитель, никакой инструмент не нужен — всё держится на подпружиненных защёлках.

При этом Z790 Aorus Master X совершенно не утратила былой монументальности. Кожухи и радиаторы установлены на ней везде, где только можно, и даже там, где они особо не требуются, например с оборотной стороны платы, которая полностью закрыта массивным алюминиевым бэкплейтом с матовым наноуглеродным покрытием.

Такое же напыление применено на радиаторе VRM, и оно не только делает его поверхность благородно шершавой, но и, как утверждается, помогает рассеиванию тепла.

Впрочем, усомниться в эффективности охлаждения зоны VRM на Z790 Aorus Master X невозможно, даже если не брать в расчёт магическое покрытие. Дело в том, что греющиеся элементы закрывает очень массивный кулер, который состоит из двух половинок, объединённых в одно целое 8-мм тепловой трубкой с технологией прямого контакта. Вдобавок основная часть этого кулера — отнюдь не алюминиевая болванка, а полноценный пакет из 50 тонких алюминиевых рёбер, встроенных в его основание. А довершает всё это великолепие особый термоинтерфейс с теплопроводностью 12 Вт/(м∙К), то есть сравнимый по эффективности с пастой Arctic MX-5.

Такая система охлаждения нужна для того, чтобы гарантировать благоприятный температурный режим для схемы питания процессора, которая и сама по себе спроектирована так, чтобы, не напрягаясь, справляться со сколь угодно прожорливыми чипами. К ней не возникало никаких вопросов и на прошлогодней плате Z790 Aorus Master, поэтому Gigabyte просто перенесла проверенное силовое решение на новую Z790 Aorus Master X.

В его основе лежит ШИМ-контроллер Renesas RAA229131, который координирует работу 20 полностью независимых каналов с силовыми каскадами Renesas RAA22010540. Каждый такой каскад рассчитан на ток до 105 А, поэтому суммарный ток, который Z790 Aorus Master X может подать на процессор, достигает фантастических 2,1 кА. При этом для питания интегрированной графики и контроллеров PCIe и памяти внутри CPU предназначены три отдельных канала со своими ШИМ-контроллерами, рассчитанные на токи до 105 и 120 А соответственно. Подсоединение всей этой схемы к блоку питания осуществляется посредством пары 8-контактных EPS-коннекторов, хотя плата может работать и при одном подключённом кабеле.

Говоря о схемотехнике, нельзя обойти вниманием и главную гордость Z790 Aorus Master X — слоты DIMM. Чтобы плата работала с DDR5-памятью на максимально возможной скорости, Gigabyte задействовала всю свою магию, вплоть до того, что для уменьшения наводок DIMM-слоты припаяны методом поверхностного монтажа и дополнены экранирующими рамками. Но главное здесь, конечно, то, что в Z790 Aorus Master X используется восьмислойная печатная плата с изолированной трассировкой для памяти и экранированием дорожек. Всё это дало Gigabyte право пообещать совместимость не только с DDR5-8000, но и даже с уникальными комплектами DDR5-8200/8266 2×24 Гбайт, которые постепенно начинают появляться в продаже.

Есть что рассказать и о слотах PCIe x16. Их на плате три — первый слот относится к процессору и может работать в режиме PCI Express 5.0 x16, за два других отвечает чипсет, и к ним подведены четыре и одна линии PCI Express 3.0 соответственно. Предназначенный для видеокарты слот усилен рамкой из латуни, чтобы гарантированно выдерживать механические нагрузки от карт с монструозными системами охлаждения.

А для пущей надёжности эта рамка не припаяна к материнке, а привинчена четырьмя винтами насквозь к бэкплейту. Кроме того, у этого слота есть и ещё одна фишка — вынесенная на ближний край платы кнопка для открытия защёлки.

Но лучше, чем слоты PCIe, флагманскую сущность Z790 Aorus Master X передают слоты M.2, предназначенные для установки накопителей. Их предусмотрено целых пять, причём ближайший к процессору слот поддерживает в том числе и накопители с интерфейсом PCIe 5.0. Это возможно благодаря тому, что он делит линии PCI Express 5.0 со слотом для видеокарты, поэтому установка в него скоростного SSD приведёт к переключению графической карты в режим PCIe 4.0/5.0 x8. Но Gigabyte не считает это проблемой: как показывают тесты, сокращение пиковой пропускной способности интерфейса вдвое почти не сказывается на производительности современных GPU.

Впрочем, наверняка найдутся люди, которые пользоваться слотом M.2, потенциально замедляющим видеокарту, не захотят. Для них Gigabyte готова предложить четыре других M.2-слота. Все они поддерживают PCIe 4.0-накопители, но между ними есть некоторая разница. Слот, попадающий под видеокарту, работает чуть быстрее, поскольку подключён к процессору, а оставшиеся три — связаны с чипсетом. При этом в самый нижний и ближний к чипсету слот можно ставить не только NVMe-, но и SATA SSD, в то время как остальные слоты такой универсальностью не обладают.

Все имеющиеся слоты M.2, кроме первого, прячутся под единой теплорассеивающей пластиной толщиной примерно 4 мм. Она не имеет оребрения, но благодаря габаритам вполне эффективна. Тем не менее практичность такого решения всё равно под вопросом — установленная видеокарта полностью заблокирует доступ сразу ко всем четырём слотам M.2. Зато для первого слота, куда предполагается устанавливать самые быстрые SSD, Gigabyte предусмотрела отдельный независимый радиатор, который и заведомо эффективен (ведь речь идёт о массивной алюминиевой детали с глубокими рёбрами), и не блокируется даже в полностью собранной системе.

Отдельного рассказа заслуживают возможности Z790 Aorus Master X по аппаратному мониторингу. Плата позволяет подключить два вентилятора (или помпу и вентилятор), относящиеся к охлаждению CPU, и ещё восемь дополнительных корпусных вентиляторов. Соответствующие коннекторы разнесены по всем краям платы, причём все они совместимы с устройствами мощностью до 24 Вт — вдвое более мощными, чем обычно. Зависимость скорости вращения от нагрева какого-либо узла системы для каждого вентилятора настраивается индивидуально. Причём в качестве источников показаний температуры можно выбрать не только процессор, VRM и чипсет, но и четыре других датчика, раскиданных по разным регионам платы, а также два выносных датчика температуры, которые входят в комплект поставки. В дополнение к этому в оснащение Z790 Aorus Master X включена совершенно уникальная вещь — датчик звукового давления внутри корпуса. Его можно использовать для контроля уровня шума, производимого системой в процессе работы.

Сама Gigabyte Z790 Aorus Master X не отличается пышной иллюминацией — подсвечивается лишь надпись «Aorus» на кожухе задней панели. Однако для добавления в систему RGB-феерии нет никаких препятствий. На плате есть четыре коннектора для подключения светодиодных лент — одной обычной и трёх адресуемых.

Задняя панель Z790 Aorus Master X по своему наполнению не отличается от таковой у Z790 Aorus Master. Плотность разъёмов явно указывает на принадлежность рассматриваемой платы к числу флагманов — одних только портов USB на ней 14 штук. Среди них — 4 порта Type A и 1 порт Type С c пропускной способностью 5 Гбит/с, 7 портов Type A с пропускной способностью 10 Гбит/с и 2 порта Type C на 20 Гбит/с. Кроме этого, в оснащение панели входит два аналоговых аудиовыхода, SPDIF-выход, сетевой порт RJ-45 и два RP-SMA-гнезда для подключения Wi-Fi-антенны.

Некоторые из этих портов реализованы не совсем обычным способом. Например, за проводную сеть отвечает контроллер Marvell AQtion AQC113C, который поддерживает соединения на скоростях до 10 Гбит/с.

В роли беспроводного адаптера выступает модуль Wi-Fi 7/Bluetooth 5.3 Qualcomm QCNCM865, обеспечивающий соединения с пиковой скоростью до 5,8 Гбит/с (при использовании 4K QAM-модуляции и 320-МГц канала).

А за звуковой тракт несёт ответственность 5.1-канальный кодек Realtek ALC1220-VB, дополнительно усиленный внешним ЦАП ESS Sabre 9218 и приправленный аудиоконденсаторами японской Nichicon и немецкой WIMA.

Таким образом, Z790 Aorus Master X — плата с очень насыщенным наполнением, поэтому совсем неудивительно, что её разработчикам пришлось выйти за рамки привычного формата ATX. Она получилась на 1,5 см шире, и это значит, что для её установки нужен корпус с поддержкой формфактора E-ATX. Ещё одна особенность компоновки — довольно небольшое пространство около гнезда LGA1700, окружённого массивными радиаторами VRM. Из-за этого доступ к монтажным отверстиям процессорной системы охлаждения становится не столь удобным, как в менее навороченных платах.

Но всё это — лишь мелкие неприятности, в целом же Z790 Aorus Master X — вполне комфортабельная материнка, на которой к тому же предусмотрена масса полезных мелочей для облегчения взаимодействия на первом этапе. В их числе индикатор POST-кодов, светодиоды прохождения этапов стартового процесса, кнопки для запуска и перезагрузки на плате, кнопки для сброса настроек и обновления BIOS на задней панели и даже точки для измерения основных напряжений мультиметром. Иными словами, новой платой Gigabyte, как и её предшественницей, можно с успехом пользоваться не только в составе ПК, но и на стенде для экспериментов с оборудованием и установки оверклокерских рекордов.

#Тестовая система

Gigabyte Z790 Aorus Master X — дорогая плата для максимальных конфигураций, поэтому для тестов этой платы мы постарались собрать как можно более производительную систему. В ней был использован следующий набор комплектующих:

  • Процессор: Intel Core i9-14900K (Raptor Lake Refresh, 8P+16E-ядер, 3,2-6,0/2,4-4,4 ГГц, 36 Мбайт L3).
  • Процессорный кулер: кастомная СЖО EKWB.
  • Материнская плата: Gigabyte Z790 Aorus Master X (LGA1700, Intel Z790).
  • Память:
    • 2 × 16 Гбайт DDR5-6400 SDRAM, 32-39-39-102 (G.Skill Ripjaws S5 F5-6400J3239G16GX2-RS5K);
    • 2 × 16 Гбайт DDR5-7600 SDRAM, 36-46-46-121 (G.Skill Trident Z5 F5-7600J3646G16GX2-TZ5RK);
    • 2 × 16 Гбайт DDR5-8000 SDRAM, 38-48-48-84 (Patriot Viper Xtreme 5 PVXR532G80C38K).
  • Видеокарта: GIGABYTE GeForce RTX 4090 Gaming OC (AD102 2235/2535 МГц, 24 Гбайт GDDR6X 21 Гбит/с).
  • Дисковая подсистема: Intel SSD 760p 2 Тбайт (SSDPEKKW020T8X1).
  • Блок питания: ASUS ROG-THOR-1200P (80 Plus Titanium, 1200 Вт).

Тестирование выполнялось в операционной системе Microsoft Windows 11 Pro (22H2) Build 22621.1555 с использованием следующего комплекта драйверов:

  • Intel Chipset Driver 10.1.19600.8418;
  • Intel Management Engine Driver 2239.3.33.0;
  • NVIDIA GeForce 546.01 Driver.

#BIOS

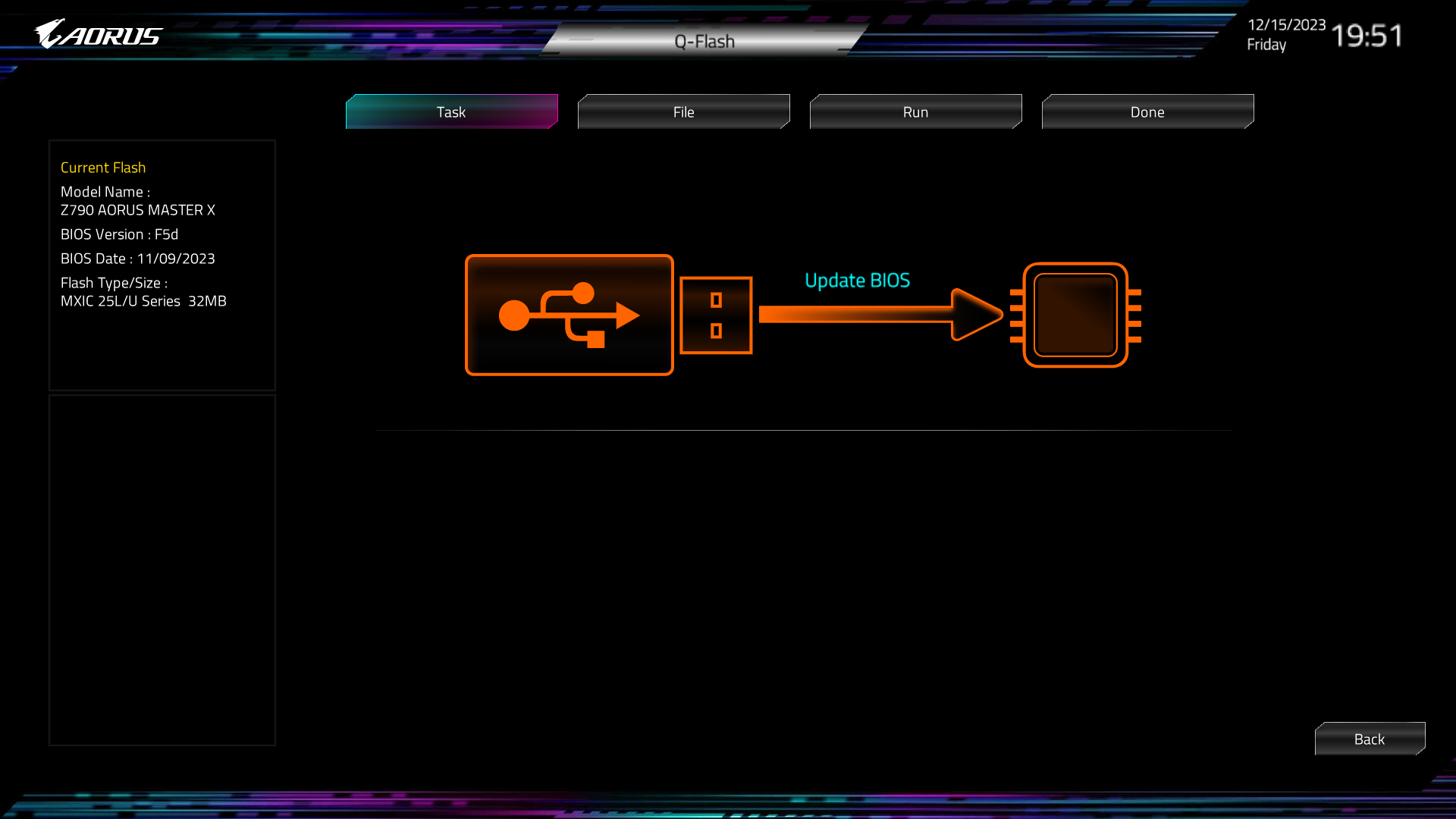

Одновременно с выпуском нового поколения LGA1700-материнских плат Gigabyte переделала оболочку BIOS. Изменения по большей части косметические, но в то же время заметные: улучшилась общая структура BIOS плюс добавились оверклокерские настройки, позволяющие легко добиваться определённых результатов, не вникая в тонкости процесса. Большинство из них попало на страницу упрощённого режима (Easy Mode), которая приобрела довольно богатое содержание и теперь действительно может стать полноценным центром управления системой.

Для быстрой настройки работы процессора Gigabyte предложила набор профилей PerfDrive. Пользователю предлагается выбрать из пяти вариантов: Unleash (полная отмена пределов потребления), Optimization (отмена PL2 и увеличение PL1 до 280 Вт), Instant 6GHz+ (увеличение частоты на 200 МГц при нагрузке на одно и два ядра), Spec Enhance (ограничение PL1 величиной 253 Вт) и E-core Disable (полное отключение E-ядер).

Похожие быстрые настройки предусмотрены и для памяти. Помимо включения профиля XMP пользователь может воспользоваться дополнительными функциями High Bandwidth и Low Latency. Первая автоматически занижает тайминги tWR, tRRD_L и tRRD_S, вторая — увеличивает tREFI.

Помимо этого, в упрощённом режиме можно получить доступ к настройке скоростей вращения вентиляторов — странице Smart Fan 6. Здесь индивидуально настраивается каждый из подключенных к плате вентиляторов как с использованием предопределённых профилей, так и полностью вручную. Кстати, плата даже умеет при необходимости полностью останавливать вентиляторы, причём это касается не только вертушек с управлением через ШИМ, но и тех, которые управляются напряжением.

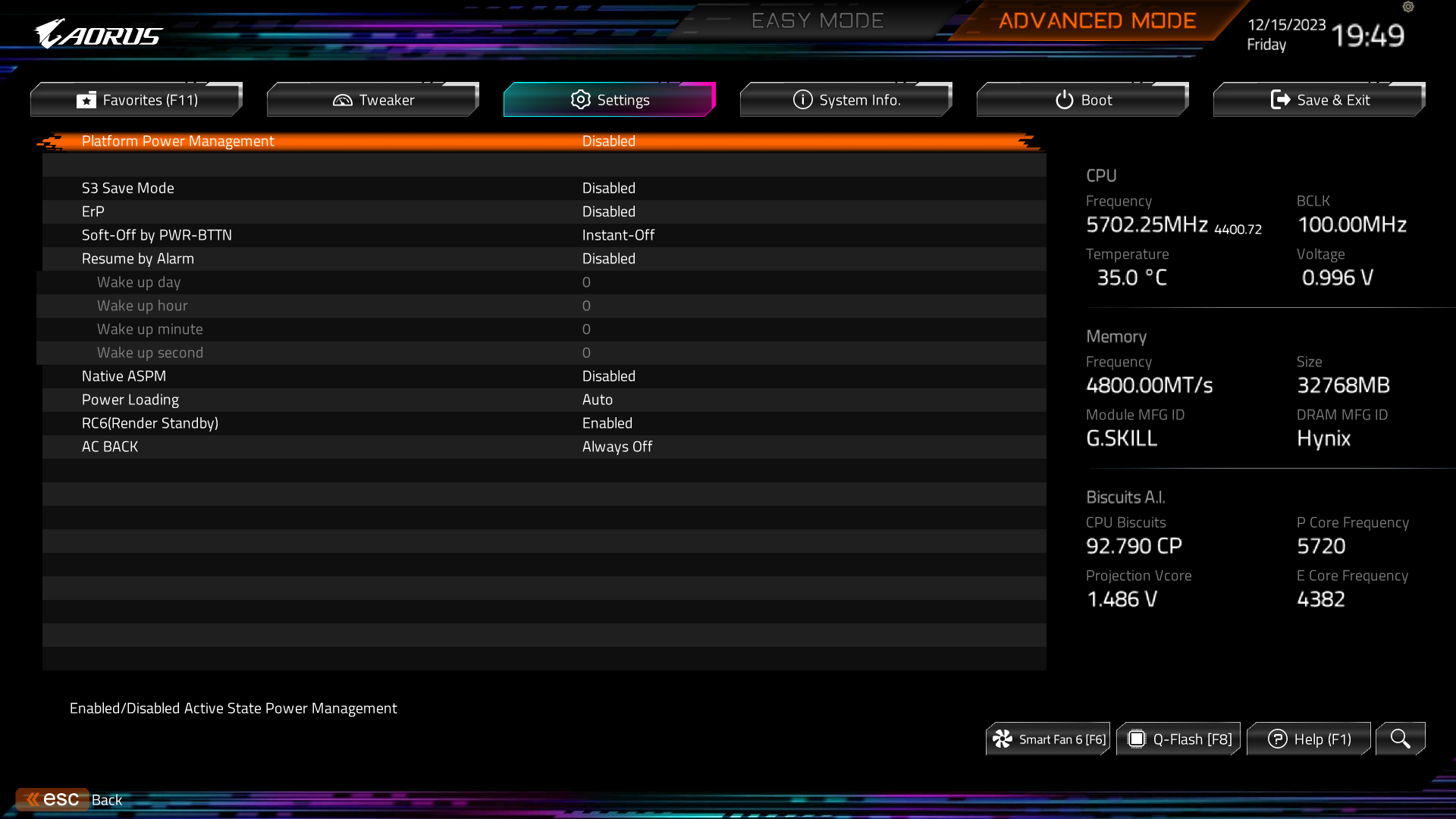

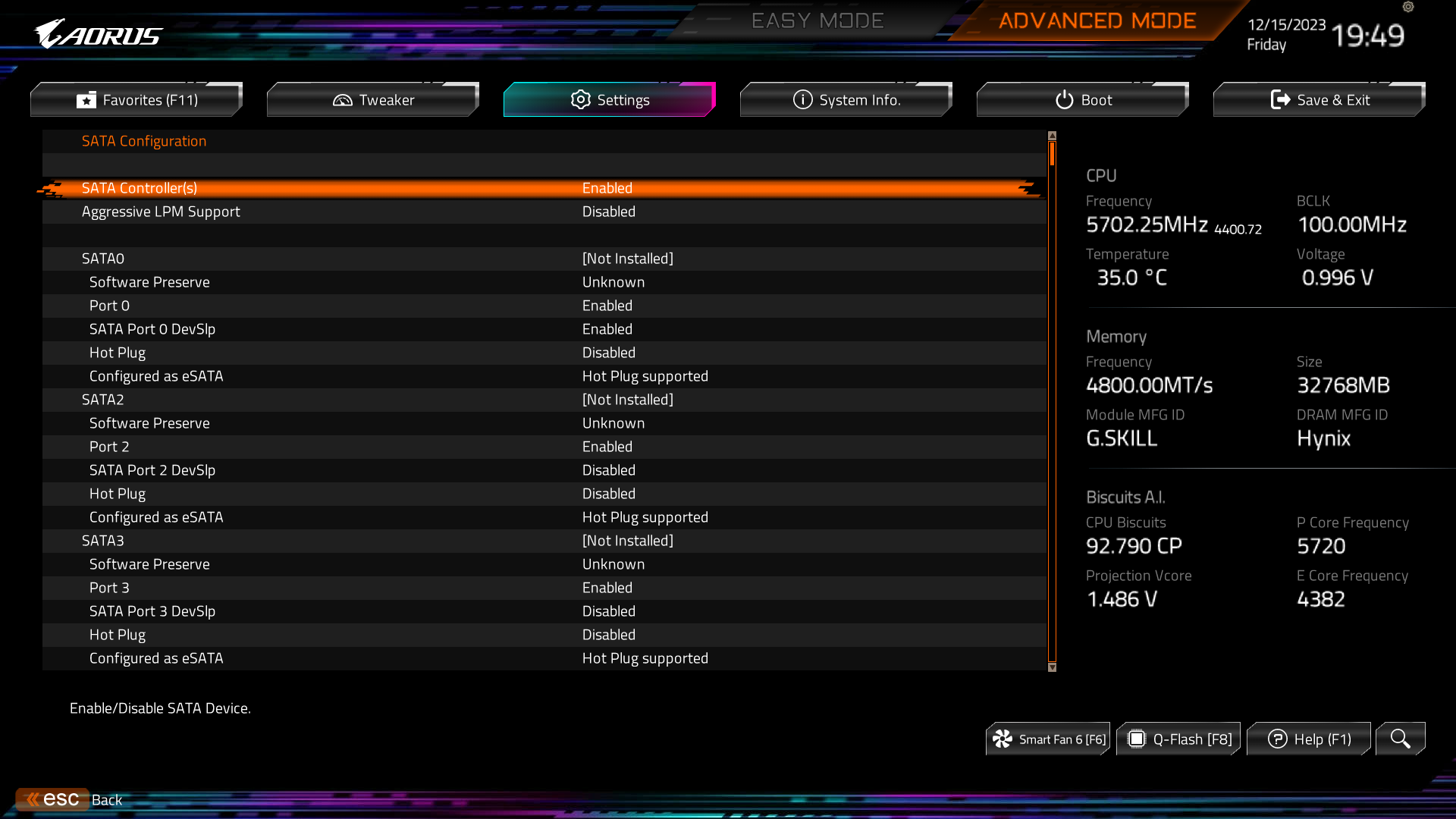

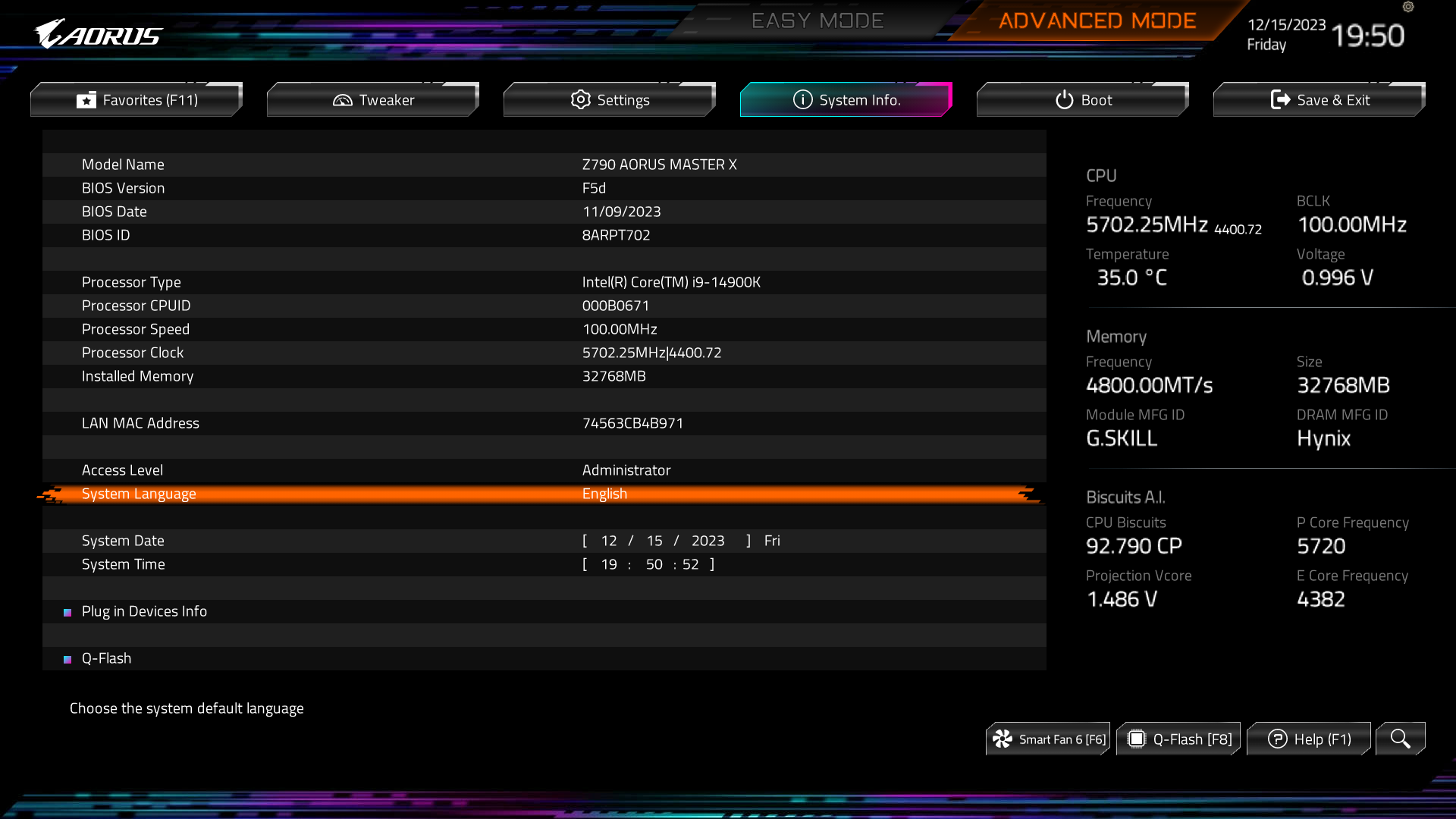

Но сколь бы удобным и полезным ни казался упрощённый режим в BIOS, полный доступ ко всем параметрам системы можно получить лишь в продвинутом режиме (Advanced Mode). И поскольку речь идёт о плате флагманского уровня, то перечень всевозможных настроек в нём поражает воображение. Вряд ли существует хоть какой-нибудь конфигурируемый параметр, который Gigabyte Z790 Aorus Master X не позволяет поменять. Убедиться в этом можно, если полистать приведённую ниже подборку скриншотов.

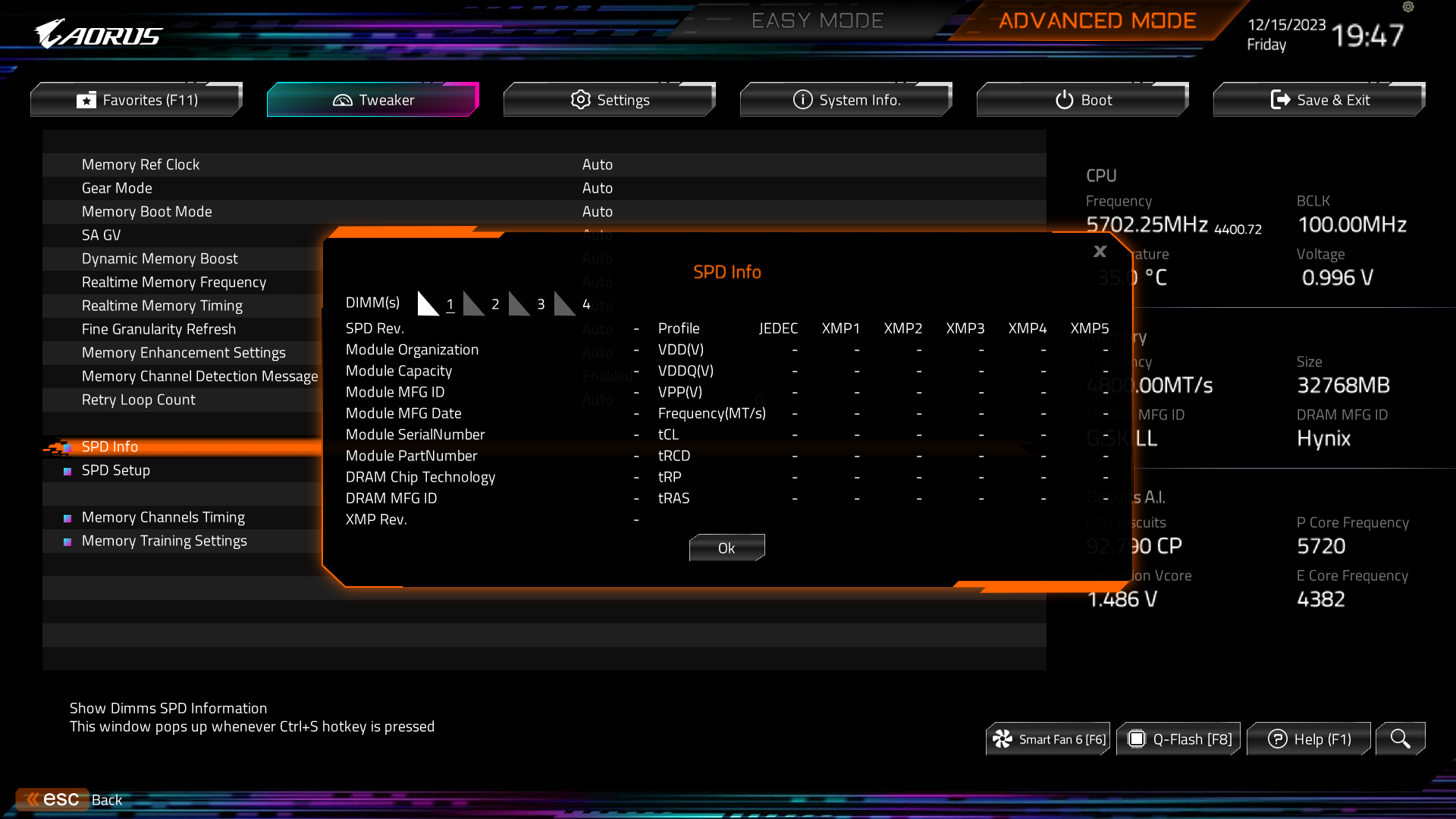

Отдельно отметим, что ключевые настройки для процессора и подсистемы памяти собраны в разделе Tweaker. И все те функции, к которым может возникнуть необходимость обращаться при разгоне флагманских процессоров, здесь присутствуют в полном объёме.

Множители CPU можно конфигурировать поядерно и в зависимости от нагрузки. Также есть доступ к настройке технологии Thermal Velocity Boost как поядерно, так и на весь процессор целиком. Напряжение Vcore допускается устанавливать как фиксированно, так и через смещение или адаптивно. Более того, при желании можно получить и полный доступ к кривой зависимости напряжения от частоты. Иными словами, энтузиастам тут есть где разгуляться.

Также стоит обратить внимание на правую колонку на скриншотах. Там помимо текущих параметров процессора и памяти добавлен интересный информационный блок Biscuits AI — в нём приводится численная характеристика качества кремния конкретного экземпляра процессора (100 баллов соответствует CPU, который берёт 8 ГГц под жидким азотом) и предлагаемые встроенным ИИ настройки для разгона с фиксированной частотой и напряжением.

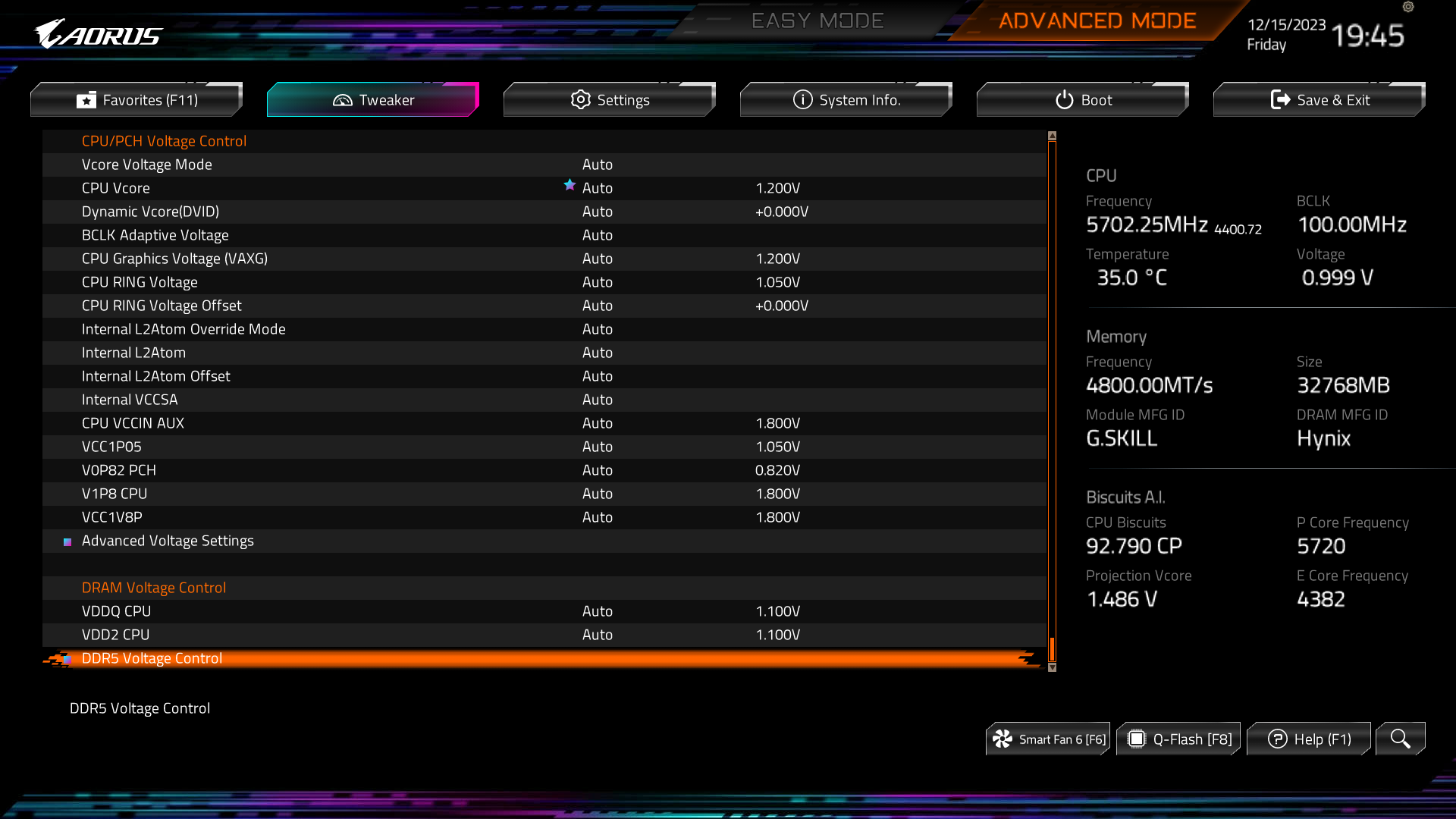

Диапазоны регулировок напряжений, которые есть у Z790 Aorus Master X, приведены в таблице ниже.

НапряжениеДиапазон изменения, ВШаг, В
CPU Vcore 0,5-1,7 0,001
CPU Vcore Offset -0,3-0,4 0,001
CPU Graphics Voltage 0,51-1,3 0,005
CPU Ring Voltage 0,8-1,6 0,001
CPU Ring Voltage Offset -0,3-0,4 0,001
Internal L2Atom 0,8-2,0 0,01
Internal L2Atom Offset 0,0-0,3 0,01
Internal VCCSA 0,8-1,5 0,01
CPU VCCIN AUX 1,6-2,1 0,01
VCC1P05 0,8-1,6 0,01
V0P82 PCH 0,8-1,1 0,01
V1P8 CPU 1,6-2,1 0,02
VCC1V8P 1,6-2,1 0,02
VDDQ CPU 0,9-1,8 0,005
VDD2 CPU 0,8-1,6 0,01
DRAM VDD Voltage 0,9-1,8 0,005
DRAM VDDQ Voltage 0,9-1,8 0,005
DRAM VPP Voltage 1,5-2,0 0,005

Добавим, что плата предлагает восемь градаций Load-Line Calibration для процессора.

В целом новая среда BIOS, с которой мы столкнулись в Gigabyte Z790 Aorus Master X, выглядит хорошо продуманной и наполненной всеми необходимыми настройками как для обычных пользователей, так и для энтузиастов. Но, к сожалению, пока она не лишена неприятных ошибок. Мы столкнулись с ними при конфигурировании памяти: на некоторые настройки вторичных и третичных таймингов плата просто не реагирует, а некоторые — выставляет по собственному желанию в значения, далёкие от указанных. Впрочем, Gigabyte довольно интенсивно дорабатывает свой BIOS, новые версии выходят с завидной периодичностью, и, очевидно, подобные недочёты будут рано или поздно исправлены.

#Тестирование

В первую очередь мы проверяем способность материнских плат «тянуть» наиболее прожорливые флагманские процессоры по питанию. И здесь ожидать от Gigabyte Z790 Aorus Master X каких-то сюрпризов просто неоткуда. Процессор на ней питается от конвертера более чем с двумя десятками фаз и охлаждается настоящим кулером с высокой эффективностью. Поэтому совершенно неудивительно, что при получасовом тестировании Z790 Aorus Master X с Core i9-14900K рендерингом в Cinebench R23 максимальная температура зоны VRM не превысила 60 градусов даже при отсутствии какого-либо её обдува.

Максимальная температура, зафиксированная мониторингом платы на силовых каскадах, составила 60 градусов, а температура ШИМ-контроллера не выходила за 59-градусную границу. Это – очень хороший результат, показывающий наличие у рассматриваемой платы огромного запаса прочности.

Приведённые далее термограммы позволяют оценить, как нагрев элементов конвертера питания выглядит «снаружи».

И здесь тоже обходится без неожиданностей. Радиаторы системы питания нагреваются до 57 градусов, что говорит об отсутствии проблем при передаче тепла от силовых элементов VRM к системе охлаждения. Максимальная температура самой платы в районе VRM тоже не отличается от остальных показателей. Иными словами, с реализацией теплоотвода от конвертера питания CPU инженеры Gigabyte справились на пятёрку с плюсом.

Но круглой отличницей назвать Gigabyte Z790 Aorus Master X не получится — не всё в этой плате вызывает безудержный восторг. Например, при тестировании её способностей по разгону памяти результаты оказались не такими уж и выдающимися. Сама Gigabyte обещает, что Z790 Aorus Master X тянет комплекты 2 × 16 Гбайт DDR5-8000, но подтвердить это нам не удалось. Мы проверили плату с двумя 32-Гбайт комплектами на чипах Hynix A-die — Patriot Viper Xtreme 5 DDR5-8000 и G.Skill Trident Z5 DDR5-7600, оба из которых заведомо способны работать на частоте 8000 ГГц. Но на материнской плате Gigabyte ни один из этих комплектов в состоянии DDR5-8000 не заработал. Более того, нам не удалось стабилизировать память и в режиме DDR5-7800. А наиболее скоростным режимом, которого удалось достичь на Z790 Aorus Master X без каких-либо нареканий, оказался DDR5-7600.

Безусловно, и стабильность DDR5-7600 — вполне достойный результат. Именно до этой границы обычно и доходят качественные восьмислойные материнские платы на чипсете Intel Z790 с четырьмя слотами DIMM. Однако, честно говоря, от Z790 Aorus Master X ожидалось большее. Разгонять память до 7,6 ГГц могла и предыдущая Z790 Aorus Master, и её обновлённая версия в смысле работы со скоростной памятью, похоже, лучше не стала.

Оптимизация таймингов тестового комплекта G.Skill Trident Z5 DDR5-7600 позволила добиться дополнительного прироста быстродействия — этой процедурой пренебрегать никогда не стоит. В результате практическую латентность, по данным Aida64 Cachemem, удалось довести до 57,4 нс.

Но в будущем этот результат наверняка удастся дополнительно улучшить — баги в существующей версии BIOS не позволяют до предела ужать тайминги tRP и tREFI.

Что касается разгона непосредственно процессора, то здесь возможности Gigabyte Z790 Aorus Master X безграничны. К сожалению, Core i9-14900K относится к числу таких моделей CPU, которые работают на пределе возможностей уже из коробки, поэтому на сколь-нибудь заметное увеличение его производительности выше номинала рассчитывать не приходится. Но для проверки работы оверклокерских функций платы мы поменяли его частотную формулу с 60x-60x-57x-57x-57x-57x-57x-57x (при нагрузке на 1-8 P-ядер соответственно) на 62x-60x-58x-57x-57x-57x-57x-57x. Вместе со сдвигом кривой напряжения вниз на 0,02 В это всё же дало возможность добиться некоторого увеличения быстродействия, особенно при малопоточных нагрузках.

Изменения, которые происходят при таком «разгоне» и одновременной смене памяти с «обычной» DDR5-6400 на быструю DDR5-7600, можно оценить по приведённым скриншотам.

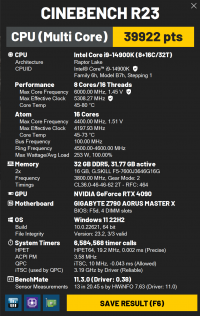

Номинальный режим (Core i9-14900K + DDR5-6400 32-39-39-102):

Разгон (Core i9-14900K @ 5,7–6,2 ГГц + DDR5-7600 36-46-46-62):

Стоит оговориться, что это наверняка не самый лучший вариант разгона Core i9-14900K, подходящий для повседневного использования. В рамках непродолжительного тестирования досконально проверить все возможности Z790 Aorus Master X невозможно, тем более что подходов к оверклокингу, которые могут выбрать обладатели этой платы, великое множество. Например, можно было бы подойти к разгону через технологию Thermal Velocity Boost и с ее помощью настроить изменение частоты процессора в зависимости от его температуры. Но это — тема для отдельного исследования.

#Выводы

С самого начала мы поставили вопрос: действительно ли Gigabyte Z790 Aorus Master X настолько лучше прошлой аналогичной платы, Gigabyte Z790 Aorus Master, чтобы стоить на целых 15 тыс. руб. дороже? И ответить на него придётся скорее отрицательно. Нам не удалось выявить каких-то принципиальных преимуществ, из-за которых про новую плату можно было бы твёрдо сказать: «Ну это совершенно другой уровень». Речь скорее идёт о косметическом обновлении прошлого флагмана, а из плюсов новинки можно упомянуть разве только поддержку Wi-Fi 7, но и это — довольно бесполезная инновация, пользоваться которой будут лишь единицы.

В остальном платы почти одинаковы, различаясь только в мелочах: внешнем виде кожухов и появлении в новинке безотвёрточного крепления радиаторов на M.2 SSD. Даже результаты разгона памяти на Z790 Aorus Master X не отличаются от таковых на Z790 Aorus Master, хотя Gigabyte и обещала улучшения в этом направлении. Получается, что переплачивать и покупать именно плату с окончанием «X» в названии особого смысла нет.

Но фокус в том, что при постройке «компьютера мечты» энтузиасты выбирают комплектующие не умом, а сердцем. И как раз благодаря этому Gigabyte Z790 Aorus Master X наверняка проникнет в современные высокопроизводительные ПК, ведь это самая свежая и почти самая навороченная плата для сборки системы на старшем процессоре Intel 14-го поколения с огромным списком преимуществ. Её совсем несложно полюбить за отличную систему питания CPU с жирными радиаторами, за жёсткий бэкплейт и укреплённый с его помощью слот PCIe x16, за поддержку PCIe 5.0 SSD, за 10-Гбит сетевой контроллер и аудиокодек с вынесенным ЦАП, за возможность подключить 8 корпусных вентиляторов и за множество других мелочей вроде датчика шума. Поэтому отговаривать тех, кому Z790 Aorus Master X действительно приглянулась, мы не станем. Это отличная плата, которая отрабатывает флагманский статус на все 100 %.
