Обзор материнской платы Maxsun iCraft B760M WiFi: средний класс по-китайски

⇣ Содержание
Реклама | ООО «Новый Ай Ти Проект» ИНН 7724338125
erid: 4CQwVszH9pWvp5Y5iAM

Материнская плата китайского производителя Maxsun попадает в нашу лабораторию уже не в первый раз. Некоторое время тому назад мы познакомились с флагманской платой этого производителя, iCraft Z790 WiFi, и она оставила довольно противоречивые впечатления. Главные вопросы тогда возникли к возможностям BIOS, из-за которых эта весьма неплохо спроектированная плата не смогла предложить исчерпывающий набор функций для оверклокинга. В результате полноценной платформы для энтузиастов из iCraft Z790 WiFi не получилось, но тем не менее интерес к продукции Maxsun никуда не делся, ведь стало понятно, что этот производитель способен выпускать качественные и при этом недорогие материнские платы.

И в действительности в этом нет ничего странного. Хотя имя Maxsun стало встречаться в прайс-листах отечественных магазинов не так давно, эта компания была создана ещё в 2002 году и накопила за это время большой и разносторонний опыт, выпуская не только материнские платы, но и, например, видеокарты, твердотельные накопители, память и другие железки. В отличие от известных производителей железа, чьи имена у всех на устах, Maxsun базируется не на Тайване, а в материковом Китае, и это придаёт её продукции определённую специфику. Однако нужно иметь в виду, что Maxsun, подобно Asus, Gigabyte или MSI, работает с AMD и Intel напрямую и на полностью официальных основаниях, благодаря чему получает всю необходимую конструкторскую документацию и компоненты непосредственно от разработчиков процессоров и чипсетов. Поэтому мы решили продолжить внимательно следить за новинками Maxsun.

На этот раз в нашу лабораторию приехала более простая по сравнению с iCraft Z790 WiFi материнка — iCraft B760M WiFi. Она принадлежит к той же серии iCraft, к которой Maxsun относит свои наиболее передовые платы, но основывается на системной логике рангом пониже — Intel B760. Это значит, что такая плата не должна поддерживать разгон процессора, что, возможно, и к лучшему, поскольку от её BIOS требуется явно меньше, чем от BIOS платы на Z790.

При этом по первому впечатлению iCraft B760M WiFi кажется очень привлекательной платформой для LGA1700-конфигураций среднего уровня. Она стоит около 16 тыс. руб., но при этом обладает тремя слотами для установки PCIe 4.0-накопителей, 2,5-Гбит/с сетевым контроллером и интегрированным адаптером Wi-Fi 6E. Кроме того, на iCraft B760M WiFi реализована весьма внушительная схема питания процессора, плюс плата в целом смотрится как продукт высокого класса, несмотря на форм-фактор MicroATX. Подобные по оснащению платы тайваньских производителей стоят на несколько тысяч рублей дороже, и Maxsun со своим продуктом вновь приглашает сэкономить. И в этом обзоре мы выясним, в каких случаях на такое приглашение действительно есть смысл откликнуться.

#Спецификация и комплект поставки

Серия Maxsun iCraft в основном состоит из плат на базе флагманских наборов системной логики Z790 и Z690, а плата на среднем чипсете B760 в ней всего одна — рассматриваемая в этом обзоре iCraft B760M WiFi. Такое соседство как бы обязывает её постараться подтянуться по своим возможностям к более навороченным сородичам, поэтому она похожа на них с той лишь разницей, что за бортом остались функции, не поддерживаемые чипсетом. Иными словами, у iCraft B760M WiFi поменьше слотов и скоростных портов, но главное, нет возможности разгонять процессор. В остальном же речь идёт о добротной платформе, которая явно проектировалась с прицелом на работу с самыми мощными процессорами семейств Raptor Lake и Raptor Lake Refresh.

Maxsun iCraft B760M WiFi
Поддерживаемые процессоры Intel Core, Pentium Gold, Celeron 12, 13 и 14-го поколений
Чипсет B760
Подсистема памяти 4 × DIMM, до 192 Гбайт DDR5-6800+
Слоты расширения 1 × PCI Express x16 5.0
1 × PCI Express x4 3.0
1 × PCI Express x1 3.0
Интерфейсы накопителей 1 × M.2 (Socket 3, 2242/2260/2280) с поддержкой PCIe x4 4.0
2 × M.2 (Socket 3, 2242/2260/2280/22110) с поддержкой PCIe x4 4.0
4 × SATA 6 Гбит/с
Локальная сеть 2 × Realtek RTL8125BG, 10/100/1000/2500 Мбит/с
Wi-Fi Intel AX211, Wi-Fi 6E
Аудиоподсистема Realtek ALC897 7.1 HD
Внутренние интерфейсы 1 × USB 3.2 Gen2 Type C (10 Гбит/с)
1 × USB 3.2 Gen1 Type A (5 Гбит/с)
4 × USB 2.0
1 × SPI TPM
1 × RGB LED
2 × ARGB LED
1 × F-Audio
1 × COM_A
Интерфейсы на задней панели 1 × HDMI 2.1
1 × DisplayPort 1.4
1 × USB 3.2 Gen2x2 Type C (20 Гбит/с)
4 × USB 3.2 Gen1 Type A (5 Гбит/с)
4 × USB 2.0
1 × RJ-45
1 × S/PDIF Out
5 × 3,5 мм
2 × антенна Wi-Fi
Форм-фактор MicroATX, 245 × 245 мм
Цена 16 000 руб.

И действительно, в сравнении с флагманской Maxsun iCraft Z790 WiFi, которую мы рассматривали ранее, паспортные характеристики iCraft B760M WiFi выглядят похоже. А главное отличие состоит в том, что сегодня речь идёт о плате форм-фактора MicroATX, а потому на ней на один слот PCIe x4 и на один слот M.2 меньше. Кроме того, B760-материнка лишена второго сетевого контроллера и имеет лишь один 20-Гбит/с порт USB 3.2 Gen2x2.

Сходство между разными платами серии iCraft нетрудно проследить по комплекту поставки. Вместе с iCraft B760M WiFi пользователь получает четыре SATA-кабеля, Wi-Fi-антенну, набор стикеров и фирменную отвёртку. Никаких носителей информации с драйверами и ПО в этом наборе нет — всё необходимое предлагается скачать из интернета. Также в комплекте нет никакой инструкции. Причём её не получится скачать и с сайта производителя. Поэтому со сборкой системы на базе iCraft B760M WiFi у неопытных пользователей могут возникнуть проблемы: поиск нужных разъёмов на плате для подключения того или иного оборудования наугад — не самая тривиальная задача.

#Дизайн и возможности

Ещё при знакомстве с iCraft Z790 WiFi стало понятно, что в Maxsun хорошо представляют себе, как нужно делать эффектно выглядящие материнские платы. iCraft B760M WiFi выполнена по тем же лекалам, а потому и выглядит достаточно внушительно.

Чёрный текстолит отлично сочетается с массивными серебристыми радиаторами, не обошла стороной эту плату и RGB-подсветка, которая в данном случае выглядит довольно уместно. На плате светятся два элемента. Во-первых, логотип серии iCraft, размещённый на радиаторе VRM, который по совместительству выступает кожухом задней панели. А во-вторых, несколько светодиодов мягко подсвечивают плату у заднего края с оборотной стороны. При этом, зная о довольно распространённой среди пользователей RGB-аллергии, Maxsun предложила сразу несколько вариантов отключения подсветки, самый простой и быстрый из которых — специальная аппаратная кнопка.

Учла Maxsun и то, что многие покупатели судят о качестве материнских плат по размерам радиатора на схеме питания процессора. Весьма вероятно, что iCraft B760M WiFi даже нужно признать MicroATX-платой на чипсете B760 с самой большой системой охлаждения — она действительно огромна. Правда, в неё входит всего два алюминиевых радиатора, к которым не прилагаются ни врезанные тепловые трубки, ни теплорассеивающие пластины на задней стороне платы.

Но требовать этого от платы ценой 16 тыс. руб. было бы несправедливо, тем более что имеющегося охлаждения хватает с большим запасом. Отчасти это обеспечивается не только размером и развитым профилем радиаторов, но и реализованной схемой конвертера питания. Она включает в себя ни много ни мало 17 каналов, из которых 12 отвечают непосредственно за процессорные ядра, 3 — за интегрированное графическое ядро, а оставшиеся 2 — за обвязку. Управляет этой схемой ШИМ-контроллер MPS MP2960, а в её составе используются силовые каскады MP86945, рассчитанные на ток до 60 А. Все каналы на плате «честные», никаких удвоителей в составе VRM не применяется. Таким образом, его мощности с избытком хватит для питания самых прожорливых LGA1700-процессоров даже со снятыми пределами потребления. А чтобы в этом не возникало никаких сомнений, для подвода питания к CPU на плате установлено сразу два силовых разъёма — 8-контактный и 4-контактный.

Правда, если вы планируете использовать iCraft B760M WiFi с процессорами Core i7 или Core i9 последних поколений, нужно учесть важный нюанс. Поскольку плата имеет формат MicroATX, слот PCIe 5.0 x16 на ней придвинут к процессорному гнезду на одну позицию ближе, чем обычно. В результате расстояние от центра гнезда LGA1700 до видеокарты сократилось до 77 мм, и в такой промежуток могут не войти некоторые особенно массивные воздушные кулеры.

Говоря о поддержке памяти, Maxsun не задирает планку обещаний и декларирует совместимость платы лишь с модулями с максимальной скоростью DDR5-7000. В то же время iCraft B760M WiFi собрана на восьмислойном текстолите, и при условии аккуратной трассировки дорожек к слотам DIMM она могла бы обеспечить частоту памяти и повыше. Как обстоит дело с разгоном DDR5 в реальности, мы расскажем ниже. Но Maxsun уверяет, что качеству исполнения платы уделено повышенное внимание и применённый текстолит получше, чем у некоторых, поскольку компания при производстве не экономит медь и раскатывает в каждом слое 2 унции металла на квадратный фут (610 г/м2).

Для установки карт расширения на iCraft B760M WiFi предусмотрено три слота PCIe. Первый из них — предназначенный для видеокарты полноразмерный PCIe x16. Он поддерживает режим PCI Express 5.0, и его нетрудно узнать по стальной рамке, предотвращающей выламывание слота при установке увесистых видеокарт. Оставшиеся два слота — PCIe x1 и PCIe x4 с открытым ключом — работают лишь в режиме PCI Express 3.0. Это связано с тем, что почти все чипсетные линии PCI Express 4.0 ушли в слоты M.2.

И именно этим iCraft B760M WiFi выгодно отличается от многих других MicroATX-плат — она предлагает сразу три слота для современных M.2-накопителей. Все они совместимы с PCIe 4.0 x4 SSD, но не поддерживают SATA-модели — для последних отведены SATA-порты в количестве четырёх штук. Ближайший к LGA1700 слот M.2 использует для работы процессорные линии PCI Express 4.0, а два оставшихся работают через чипсет. В связи с этим довольно странно, что инженеры Maxsun оснастили радиатором лишь второй слот M.2, доступ к которому перекрывается видеокартой, в то время как большинство пользователей наверняка предпочтёт воспользоваться первым слотом. По этой причине для установки в iCraft B760M WiFi лучше выбирать SSD с собственным охлаждением.

Строго говоря, на рассматриваемой плате имеется и ещё один, четвёртый слот M.2, но с ключом типа E, который не даст установить в него SSD. Он находится в зоне задней панели и задействован под Wi-Fi-модуль, благодаря которому плата получила приставку WiFi в названии. В данном случае в него предустановлен адаптер Intel AX211, относящийся к стандарту Wi-Fi 6E и поддерживающий диапазоны 2,4/5/6 ГГц и скорости передачи данных до 2,4 Гбит/с. Также на плате есть и сетевой Ethernet-контроллер. Речь о микросхеме Realtek RTL8125BG, которая способна работать как в 1-, так и в 2,5-Гбит/с режиме.

Сетевой разъём RJ-45, как и RP-SMA-коннекторы для подключения Wi-Fi-антенн, вынесен на iCraft B760M WiFi на заднюю панель. Там же размещаются мониторные выводы HDMI и DisplayPort, пять аналоговых аудиогнёзд, коннектор SPDIF и порты USB общим числом девять штук. Четыре порта из этого набора — «бестолковые» USB 2.0 для элементарной периферии, зато остальные — это четыре USB 3.2 Gen1 Type A с пропускной способностью 5 Гбит/с (синего цвета) и ещё один передовой USB 3.2 Gen2x2 Type C, который может выдать скорость до 20 Гбит/с.

Если этого количества скоростных портов покажется недостаточно, то на плате есть разъём для подключения дополнительного USB 3.2 Gen2 Type C и двух USB 3.2 Gen1 Type A. Эти порты можно вывести, например, на переднюю панель корпуса.

Стоит отметить, что задняя панель на плате не только прикрыта алюминиевым кожухом, являющимся частью радиатора VRM, но и оснащена предустановленной заглушкой I/O Shield. Иными словами, область портов на iCraft B760M WiFi представляет собой единый, закрытый со всех сторон узел, и из-за этого, например, заменить Wi-Fi-модуль просто так не получится — винты, которые крепят кожух на плате, спрятаны под гарантийными стикерами.

Несмотря на то, что Maxsun пыталась сделать из iCraft B760M WiFi плату, похожую на флагманскую, найти компромиссы в её оснащении не так уж и сложно. Один из них — это звуковой тракт, который сформирован с применением кодека Realtek ALC897 и четырех желтых конденсаторов Nichicon. Это простое и бюджетное решение, хотя многие пользователи, лишённые тонкого музыкального слуха, посчитают приемлемым для ежедневного использования и его.

Кроме этого, кого-то наверняка разочаруют и возможности платы по аппаратному мониторингу. На iCraft B760M WiFi предусмотрено только два четырёхконтактных разъёма для корпусных вентиляторов, один разъём для вентилятора CPU и один разъём для помпы СЖО. Что ещё хуже, все они рассчитаны на предельный ток не выше 1 А, то есть с подключением к этим разъёмам гирлянд из вентиляторов или мощных водянок нужно быть очень аккуратным. А ещё плате явно недостаёт термодатчиков. Их только два — в районе процессорного гнезда и чипсета. Из-за этого контролировать температуру, например, зоны VRM на iCraft B760M WiFi оказывается попросту невозможно.

Сэкономив на мониторинге, разработчики Maxsun не поскупились на реализацию возможностей по подключению RGB-лент. На плате нашлось место сразу для трёх соответствующих разъёмов — двух 5-В для адресуемых лент и одного 12-В для обычных лент стандарта 5050. Управление подсветкой возможно как через BIOS, так и с помощью специальной утилиты (с интерфейсом на китайском языке).

Также iCraft B760M WiFi оказалась не обделена некоторыми приятными мелочами. Так, на ней есть аппаратная кнопка для включения системы и ещё одна — для управления RGB-подсветкой.

Кроме того, не обошлось и без простой диагностической системы — четырёх светодиодов, которые загораются во время прохождения POST при инициализации процессора, памяти, видеокарты и накопителей. В дополнение к этому предусмотрена и отдельная микрокнопка для сброса настроек BIOS — она вынесена на заднюю панель платы.

Расположение разъёмов на плате показано на следующей схеме — она должна помочь сориентироваться со сборкой системы на базе Maxsun iCraft B760M WiFi в отсутствие руководства.

#Тестовая система

Судя по тому, как выглядит конвертер питания на Maxsun iCraft B760M WiFi, она очень хочет показаться подходящей для производительных сборок. Поэтому мы решили тестировать её в том числе и с флагманским процессором семейства Raptor Lake Refresh, а в целом во время практического знакомства был использован следующий набор комплектующих:

  • Процессоры:
    • Intel Core i9-14900K (Raptor Lake Refresh, 8P+16E-ядер, 3,2-6,0/2,4-4,4 ГГц, 36 Мбайт L3);
    • Intel Core i5-14600K (Raptor Lake Refresh, 6P+8E-ядер, 3,5-5,3/2,6-4,0 ГГц, 24 Мбайт L3).
  • Процессорный кулер: кастомная СЖО EKWB.
  • Материнская плата: Maxsun iCraft B760M WiFi (LGA1700, Intel B760).
  • Память:
    • 2 × 16 Гбайт DDR5-6400 SDRAM, 32-39-39-102 (G.Skill Ripjaws S5 F5-6400J3239G16GX2-RS5K);
    • 2 × 16 Гбайт DDR5-7600 SDRAM, 36-46-46-121 (G.Skill Trident Z5 F5-7600J3646G16GX2-TZ5RK).
  • Видеокарта: GIGABYTE GeForce RTX 4090 Gaming OC (AD102 2235/2535 МГц, 24 Гбайт GDDR6X 21 Гбит/с).
  • Дисковая подсистема: Intel SSD 760p 2 Тбайт (SSDPEKKW020T8X1).
  • Блок питания: ASUS ROG-THOR-1200P (80 Plus Titanium, 1200 Вт).

Тестирование выполнялось в операционной системе Microsoft Windows 11 Pro (22H2) Build 22621.1555 с использованием следующего комплекта драйверов:

  • Intel Chipset Driver 10.1.19600.8418;
  • Intel Management Engine Driver 2239.3.33.0;
  • NVIDIA GeForce 546.01 Driver.

#BIOS

BIOS материнских плат Maxsun выглядит довольно архаично — такое ощущение, что он пришёл к нам из 2010-х годов. Но для платы на базе набора логики Intel B760, которая не поддерживает разгон процессора, это не так критично, как для флагманского решения. Единственное, чего реально не хватает в BIOS рассматриваемой платы, — это упрощённая конфигурационная панель, на которой обычно собраны все главные настройки. За её отсутствием пользователь сразу попадает на информационную страницу Main, где в псевдотекстовом режиме приведены базовые сведения о плате, процессоре и памяти.

Когда мы знакомились с другой платой Maxsun, iCraft Z790 WiFi, нарекания вызвало отсутствие в BIOS некоторых привычных настроек для управления имеющимися интегрированными контроллерами. Но у iCraft B760M WiFi в этом отношении всё в порядке. В разделе Advanced нам удалось найти все необходимые опции. Трудно себе представить, как могло так получиться, но эта плата даже поддерживает сохранение пользовательских профилей настроек, чего явно не хватало её оверклокерской сестрице на базе чипсета Z790.

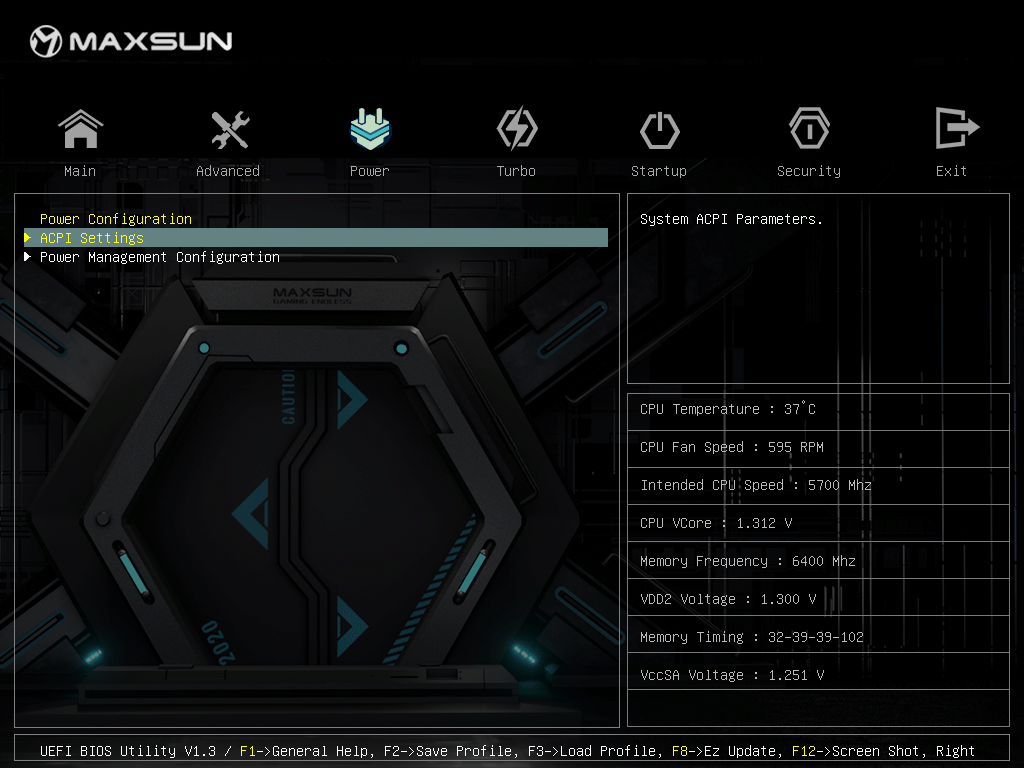

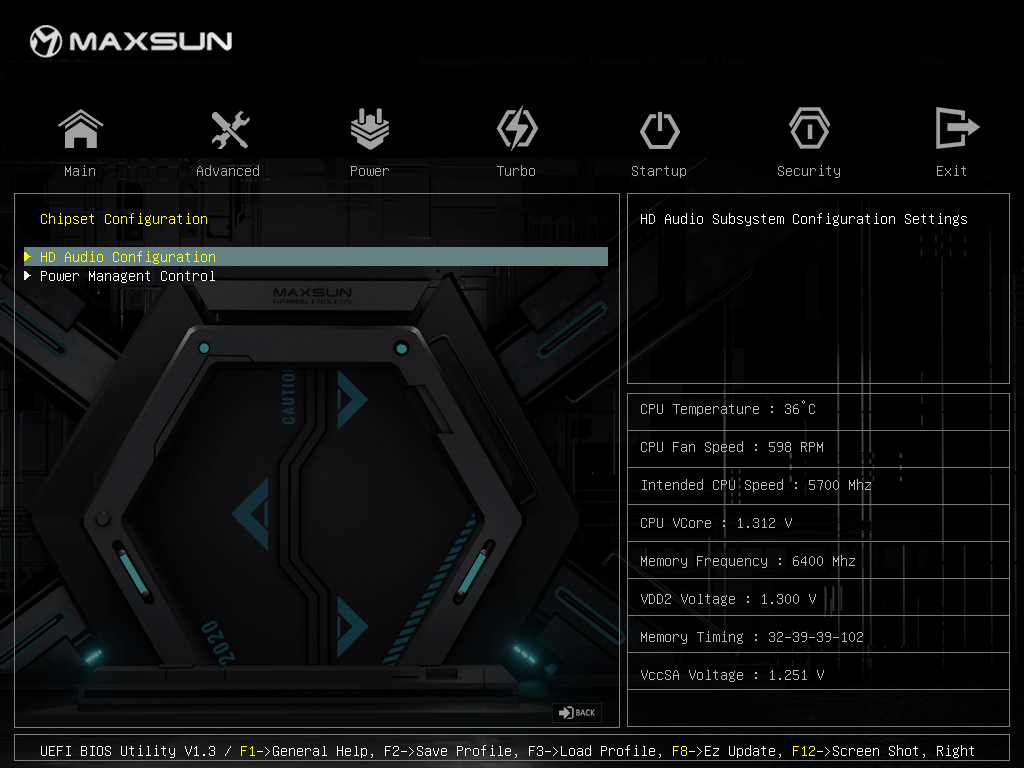

Ниже мы собрали скриншоты всех экранов BIOS Maxsun iCraft B760M WiFi, и вы можете самостоятельно убедиться, что к наполнению тут претензий быть не должно, и при желании пользователь сможет отыскать любую нужную ему опцию.

Мы же уделим отдельное внимание странице Turbo, где сосредоточены основные настройки процессора и памяти, с помощью которых можно скорректировать режимы работы системы.

Несмотря на то, что доступ к разгону процессора в плате на базе набора логики Intel B760 невозможен, опции для изменения множителей P- и E-ядер в BIOS присутствуют. Но они ожидаемо ни на что не влияют. Также у платы есть настройки для изменения напряжения процессора через смещение. Однако обольщаться не надо: здесь работает только повышение напряжения, то есть даунвольт CPU сделать на iCraft B760M WiFi не получится. Не радует и содержимое опции CPU Loadline Calibration — выбрать можно только из двух вариантов противодействия падению напряжения при росте тока через процессор. В конечном счёте если перед пользователем будет стоять задача обуздать потребление и нагрев CPU, то iCraft B760M WiFi сможет предоставить ему лишь два инструмента: изменение пределов PL1/PL2 и ограничение максимальной температуры TjMax.

Зато в части конфигурирования памяти возможности iCraft B760M WiFi выглядят куда лучше. Плата имеет настройки для всех основных напряжений и таймингов и потенциально должна подходить для разгона модулей DDR5, тем более что в этом отношении чипсет Intel B760 не накладывает никаких ограничений. Однако полного доступа к задержкам она всё-таки не даёт: некоторые вторичные тайминги, например tRFCpb, поменять из BIOS невозможно.

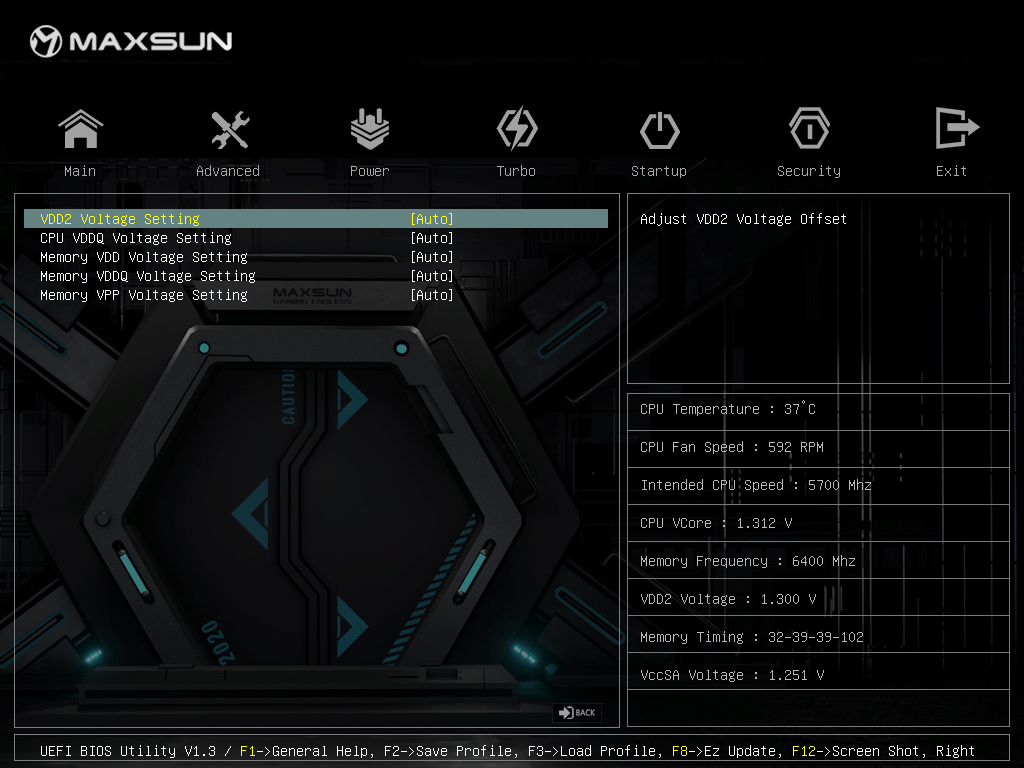

Интервалы изменений напряжений, которые предлагает iCraft B760M WiFi, приведены в таблице.

НапряжениеДиапазон изменения, ВШаг, В
CPU Voltage Offset 0,0-0,5 0,001
E-core L2 Voltage 0,0-2,0 0,001
VCCSA Voltage 0,0-2,0 0,001
CPU 1,80V Voltage 1,8-2,3 0,01
CPU 1,05V Voltage 1,05-1,1 0,01
CPU VDD2 Voltage 1,1-1,6 0,01
CPU VDDQ Voltage 0,0-2,0 0,005
DRAM VDD Voltage 0,0-2,0 0,005
DRAM VDDQ Voltage 0,0-2,0 0,005
DRAM VPP Voltage 0,0-2,3 0,005

Здесь заслуживают упоминания две вещи. Во-первых, напряжение на модулях DDR5 можно повышать до 2,0 В — то есть плата умеет обходить ограничение в 1,435 В. Во-вторых, в числе изменяемых напряжений есть CPU VDD2 и CPU VDDQ — две важных величины, которые позволяют тонко воздействовать на интерфейс общения контроллера памяти с модулями DDR5. Таким образом, iCraft B760M WiFi кажется вполне способной извлечь из имеющихся комплектующих дополнительную производительность, даже несмотря на невозможность разогнать процессор.

#Тестирование

В первую очередь мы проверяем способность материнских плат «тянуть» наиболее прожорливые флагманские процессоры по питанию. И здесь iCraft B760M WiFi проявляет себя очень достойно. Эта плата изначально спроектирована под самые мощные LGA1700-модели, и Maxsun специально акцентирует на этом внимание, относя способность работы с флагманскими процессорами с отменёнными ограничениями по потреблению к числу ключевых достоинств своего B760-продукта. Именно поэтому в конвертере питания процессора и используется такое количество каналов, а охлаждение зоны VRM выглядит столь внушительно.

Остаётся лишь убедиться в том, что в заявлениях производителя нет никакого подвоха. Для этого мы проверили, как iCraft B760M WiFi с установленным в неё процессором Core i9-14900K справится с продолжительным рендерингом в Cinebench R23. В тестовой системе использовалась СЖО, поэтому радиаторы VRM не обдувались никаким воздушным потоком.

К сожалению, рассматриваемая плата не имеет термодатчиков в конвертере питания, поэтому возможности отследить его температуру штатными средствами нет. Но судя по тому, что по прошествии получаса признаков ухудшения производительности системы не появилось, а нагрев зоны VRM остался в пределах 75 градусов, можно сделать вывод, что iCraft B760M WiFi заведомо справится с любым LGA1700-процессором. Ниже приведены термограммы, наглядно описывающие предельный нагрев радиаторов VRM и их окрестностей.

Измеренная максимальная температура поверхности платы рядом с сокетом составила 72 градуса. А радиаторы на силовых элементах нагрелись до 61 и 66 градусов. Более крупный радиатор, совмещённый с кожухом задней панели, оказался холоднее, поскольку он эффективнее рассеивает тепло. Впрочем, и второй, маленький радиатор не нагревается до высоких температур, хотя он никак не контактирует с крупным соседом.

Следующим этапом стали испытания Maxsun iCraft B760M WiFi на способность работы со скоростной памятью, и в них она повела себя почти так же, как и тестировавшаяся ранее iCraft Z790 WiFi. Максимальным режимом DDR5, при котором iCraft B760M WiFi смогла обеспечить стабильную работоспособность, стал DDR5-7000. Причём это заведомо не ограничение памяти, поскольку для проверки использовался комплект модулей G.Skill F5-7600J3646G16GX2-TZ5RK, рассчитанный на режим DDR5-7600. В своём номинальном режиме при настройках по XMP он стартовать отказался, а в состоянии DDR5-7200 работал нестабильно. Но при снижении скорости до DDR5-7000 никаких проблем не наблюдалось, и это — вполне типичный результат разгона памяти для плат средней ценовой категории с четырьмя слотами DIMM.

К тому же никто не отменяет возможность ручной подстройки таймингов. У iCraft B760M WiFi есть подходящий инструментарий, позволяющий улучшить многие значения таймингов, и плата адекватно реагирует на его применение. Благодаря этому мы смогли настроить тестовую память на чипах Hynix A-die в режиме DDR5-7000 со схемой задержек 34-43-43-58, добившись практической латентности в тесте Aida64 Cachemem на уровне 60 нс.

Ещё лучший результат не дало получить отсутствие доступа к некоторым вторичным таймингам. Например, на iCraft Z790 WiFi практическую латентность такой же памяти в режиме DDR5-7000 нам удавалось снизить до 56 нс.

Но куда более неприятный сюрприз iCraft B760M WiFi преподнесла при тестировании производительности процессора. Ниже приведены результаты теста этой платы с Core i9-14900K в Cinebench R23. И они заметно хуже, чем должны быть. Если показатель однопоточной производительности выглядит нормальным, то многопоточный результат не дотягивает до положенного значения примерно 20 % (в этом тесте такой процессор должен выдавать порядка 39-40 тыс. pts).

Причину аномально низкого результата установить несложно — она кроется в низких эффективных частотах E-ядер процессора. Похоже, имеет место какая-то ошибка в BIOS, из-за которой плата отправляет их в глубокий троттлинг, как только потребление или температура доходят до установленных границ PL1/PL2. В действительности так происходить не должно, и по достижении пределов должна сбрасываться исключительно частота P-ядер.

И это значит, что в существующем виде iCraft B760M WiFi с процессорами, способными упереться в максимальное потребление или температуры при каких-либо нагрузках, то есть с представителями серий Core i7 и Core i9, лучше не использовать. По крайней мере до тех пор, пока ситуация с эффективными частотами не будет исправлена в новых версиях BIOS, которые у Maxsun выходят довольно-таки редко.

Впрочем, нужно подчеркнуть, что занижение производительности на двузначное число процентов заметно лишь тогда, когда CPU в процессе работы упирается в температурные или энергетические пределы. И даже с наиболее прожорливым Core i9-14900K это может произойти лишь в ресурсоёмких многопоточных нагрузках, к числу которых относятся приложения для обработки контента, но не игры.

Иными словами, в геймерских сборках iCraft B760M WiFi можно использовать без особых опасений даже с текущими версиями прошивок. Например, при тестировании в Cyberpunk 2077 в разрешении 1080p с профилем настроек Ray Tracing: Medium на плате iCraft B760M WiFi можно получить 164 FPS, что всего на 3 % ниже результата, получаемого обычно в подобных конфигурациях с другими платами.

Кроме того, с процессорами, для которых пределы PL1 и PL2 и ограничение температуры TjMax имеют лишь формальное значение и на практике никогда не достигаются, iCraft B760M WiFi работает как надо вообще без каких-либо но. Например, результаты в Cinebench R23, полученные на этой плате с процессором Core i5-14600K, близки к обычным значениям, которые выдают похожие конфигурации с другими материнками.

Таким образом, хотя iCraft B760M WiFi и спроектирована будто бы под флагманские процессоры, в реальности работает она с ними неважно. Лучшим вариантом CPU для этой платы станут представители серии Core i5, например популярные Core i5-13600K/14600K или Core i5-13400/14400.

#Выводы

iCraft B760M WiFi — вторая плата Maxsun, протестированная нашей лабораторией. И общий вывод опять получается похожим на сформулированный ранее. Это добротная и аккуратно сделанная материнка, впечатление от которой оказалось подпорчено досадными ошибками в BIOS, связанными на этот раз с поддержкой флагманских CPU. По идее, их довольно легко исправить, и, несомненно, производитель рано или поздно это сделает. Но пока этого не произошло, поставить iCraft B760M WiFi в один ряд с B760-материнскими платами ASUS, Gigabyte или MSI не получится — они-то работают с любыми процессорами без каких-либо «нюансов».

Но это не значит, что пока на iCraft B760M WiFi нужно поставить крест. Проблемы у платы Maxsun возникают лишь при установке в неё флагманских процессоров. Если же рассматривать её как платформу для LGA1700-конфигураций среднего уровня, то все недостатки отходят на второй план, и плата начинает казаться довольно интересным вариантом. Посудите сами: несмотря на форм-фактор MicroATX и сравнительно невысокую цену, iCraft B760M WiFi имеет богатую функциональность, и её список характеристик включает сразу три слота M.2, 20-Гбит/с USB-порт на задней панели, проводной сетевой контроллер со скоростью 2,5 Гбит/с и даже Wi-Fi 6E-адаптер.

В дополнение к этому она может похвастать качественной схемой питания процессоров, с которой точно не возникнет никаких проблем даже при эксплуатации прожорливых моделей CPU. А ещё она умеет разгонять память как минимум до уровня DDR5-7000 и позволяет оптимизировать производительность подсистемы памяти с помощью таймингов.

Иными словами, инженеры Maxsun стараются, и их материнки с каждым разом производят всё лучшее впечатление. Рассмотренная в этом обзоре iCraft B760M WiFi с аппаратной точки зрения представляет собой вполне зрелый и качественный продукт, сделанный без заметной экономии на компонентах и имеющий современный дизайн и достойное оснащение. А это значит, что в конечном счёте iCraft B760M WiFi может не понравиться только энтузиастам, которые привыкли ориентироваться на максимально производительные комплектующие и выжимать из системы все соки. Что же касается основанных на Core i5 массовых конфигураций среднего уровня, при сборке которых применяется подход «поставил и забыл», то для них рассмотренная плата годится без всяких оговорок, поскольку у неё есть три важных качества — предсказуемость, функциональность и привлекательная цена.
