Обзор и тестирование корпуса MSI MPG Gungnir 300R Airflow: сделай это красиво

⇣ Содержание

Компания MSI известна нашим читателям прежде всего как производитель материнских плат и видеокарт. Однако с течением времени ассортимент продукции под этим брендом, который попадал в лабораторию 3DNews, пополнился ноутбуками, игровыми мониторами, системами охлаждения, твердотельными накопителями и даже периферией. А вот до корпусов дело почему-то так и не доходило. «Почему-то» здесь использовано не просто так, ведь в актуальном ассортименте MSI значится более 40 корпусов разных форм-факторов и стоимости. И среди них есть действительно интересные модели с уникальными возможностями. Как раз к последним можно отнести новый просторный корпус MSI MPG Gungnir 300R Airflow, оснащённый необычным креплением для видеокарт и сменной задней панелью для их вертикальной установки. Об этих и других особенностях корпуса, а также о его эффективности и уровне шума мы расскажем в сегодняшнем материале.

#Технические характеристики

Название модели MSI MPG Gungnir 300R Airflow
Форм-фактор корпуса Mid Tower
Размеры (В × Ш × Д), мм 510 × 235 × 505
Масса, кг 10,9
Боковые панели Из закалённого тонированного стекла толщиной 3 мм и из стали 0,8 мм
Цвет Чёрный или белый
Материал Сталь SGCC и SECC, стекло
Штатная система охлаждения Три 120-мм вентилятора на передней панели и один 120-мм вентилятор на задней панели на выдув (PWM-регулировка через контроллер)
Отсеки для накопителей 0 × 5,25’’
2 × 3,5’’
6 × 2,5’’
Слоты расширения, шт. 7 (вертикальная или горизонтальная ориентация)
Совместимость с материнскими платами E-ATX/ATX/micro-ATX/mini-ITX
Порты вводы/вывода 2 × USB 3.2 Gen1 Type-A
1 × USB 3.2 Gen2×2 Type-C
1 × HD Audio/Mic
Поддержка блоков питания Любой PS/2-совместимый блок питания
Вместимость: блок питания/CPU-кулер/видеокарта, мм 220 / 175 / 360
Пылевые фильтры, шт. 4 (спереди, сверху, снизу под блоком питания и в нижней части боковой панели)
Возможность модернизации под СЖО Нет
Возможность установки вентиляторов Общее количество может достигать 10 штук, в том числе:
– передняя панель – 3 × 120 мм или 3 × 140 мм;
– верхняя панель – 3 × 120 мм или 2 × 140 мм;
– задняя панель – 1 × 120 мм или 1 × 140 мм;
– кожух блока питания – 2 × 120 мм;
– вертикальная стойка для видеокарты – 1 × 120 мм
Возможность установки радиаторов СЖО Передняя панель: 120 × 120 мм, 240 × 120 мм, 280 × 140 мм или 360 × 120 мм;
верхняя панель: 120 × 120 мм, 240 × 120 мм или 360 × 120 мм;
задняя панель: 120 × 120 мм
Дополнительно Все панели и боковое стекло на безвинтовых креплениях (магнитные или с фиксаторами);
сменная задняя панель для изменения ориентации видеокарты;
штанга для поддержания видеокарты, регулируемая по высоте, глубине и длине;
кабель-менеджмент (25 мм за поддоном материнской платы), стяжки и петли, хомуты;
адресуемая подсветка вентиляторов и стойки видеокарты;
контроллер для шести вентиляторов и шести ARGB-кабелей
Гарантия производителя, лет 2
Страна производства Китай
Розничная стоимость, 14 500

#Упаковка и комплектация

MSI MPG Gungnir 300R Airflow запечатан в картонную коробку со схематичным изображением корпуса на боковых сторонах и перечислением его характеристик на одном из торцов.

Корпус защищён мягкими вставками из вспененного полиэтилена и дополнительно облачён в полиэтиленовый пакет.

Интересно, что комплектующие корпуса не брошены в пакете где-то там внутри, а запечатаны в отдельную картонную коробку, находящуюся в специальном углублении внутри защитной вставки.

В этой коробочке находятся несколько комплектов винтов, стяжки, инструкция и буклет, Г-образная отвёртка и планка для крепления 80- или 120-мм вентиляторов, а также сменная панель для вертикальной установки видеокарты.

Стоимость корпуса в России начинается с 14,5 тысяч рублей. Добавим, что на выпускаемый в Китае MSI MPG Gungnir 300R Airflow предоставляется двухлетняя гарантия.

#Дизайн

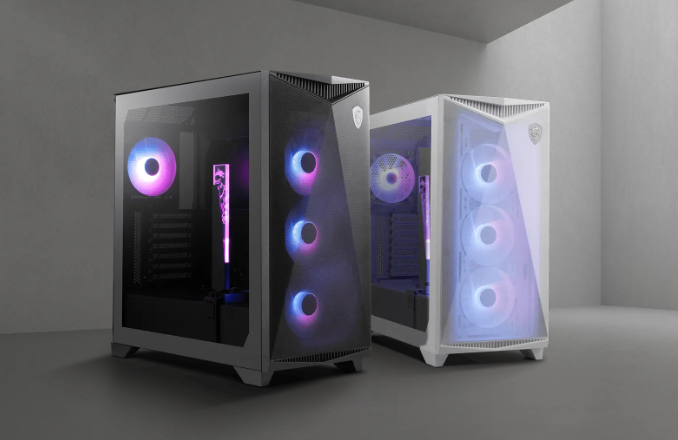

MSI MPG Gungnir 300R Airflow доступен в чёрном, как в нашем случае, и в белом цвете. На изображениях с сайта MSI обе версии выглядят весьма привлекательно.

В то же время в реальности корпус выглядит довольно прозаично: вполне обычная «коробка» с пластиковыми и металлическими панелями, а также с боковой панелью из прозрачного стекла.

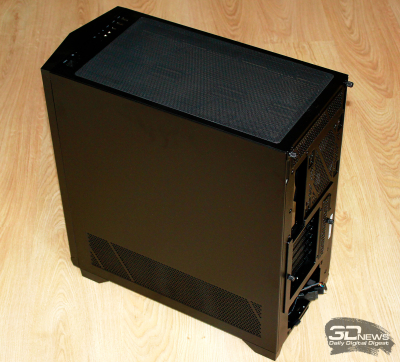

Габариты MSI MPG Gungnir 300R Airflow можно назвать стандартными для корпусов форм-фактора Mid Tower: высота – 510 мм, длина – 505 мм, ширина – 235 мм. А вот масса составляет почти 11 килограммов, что на пару-тройку килограммов больше привычных в этом классе значений.

Передняя панель, выполненная из мелкоячеистой пластиковой сетки, одновременно является фильтром против пыли. Сквозь неё видны три предустановленных вентилятора типоразмера 120 мм, а сверху справа наклеен логотип серии MSI Gaming.

Задняя панель корпуса обращает на себя внимание широкой перфорированной полосой в верхней части (значит, есть запас под радиаторы и собирать будет удобно), двойными прорезями под установку 120- или 140-мм вентилятора на выдув, а также съёмной пластиной с PCIe-слотами, фиксируемой двумя винтами с накатанной головкой.

Боковая панель над рабочей зоной корпуса выполнена из закалённого стекла толщиной 3 мм, а противоположная ей панель — из стали толщиной 0,8 мм.

Обращает на себя внимание широкая перфорированная зона для улучшения вентиляции корпуса в его нижней части. Изнутри перфорацию защищает фильтр от пыли. Ещё пара фильтров есть сверху и снизу корпуса.

Верхний удерживается магнитной полоской по периметру.

Нижний вставляется между полозьями и для чистки выдвигается назад.

Корпус опирается на четыре пластиковые ножки высотой 25 мм с мягкими полосками-демпферами.

На верхнюю панель корпуса выведены два порта USB 3.2 Gen1 Type-A, один высокоскоростной порт USB 3.2 Gen2×2 Type-C, отдельные коннекторы для наушников и микрофона, кнопка переключения режимов подсветки, кнопки сброса и включения.

При внешнем осмотре MSI MPG Gungnir 300R Airflow каких-либо ноток премиальности в корпусе не обнаруживается, но собран он довольно качественно и аккуратно. Щелей и перекосов нет, неровных стыков панелей также не зафиксировано, тактильно все материалы самые обычные. Края металлических пластин завальцованы.

#Внутреннее строение

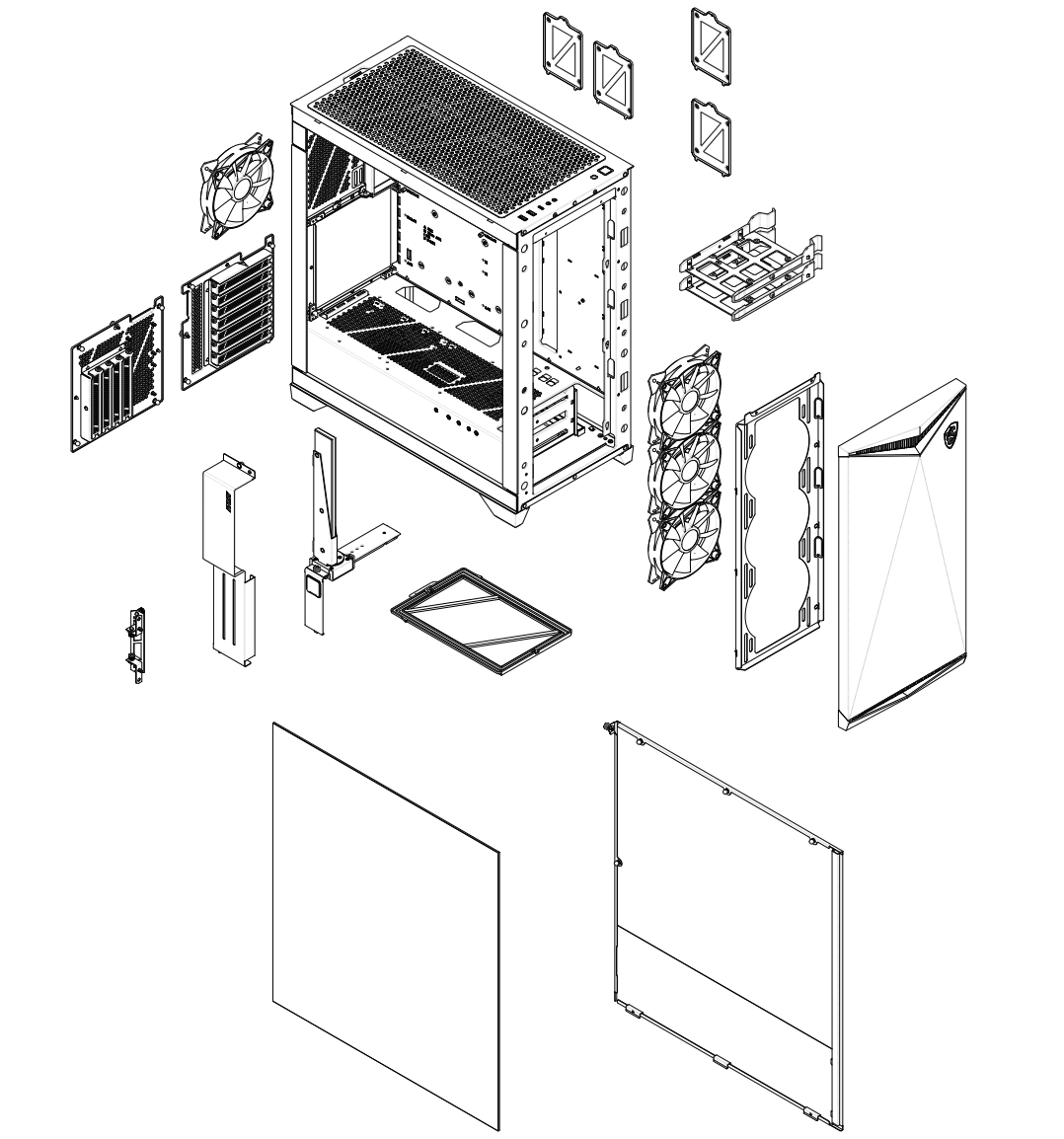

Компоновка MSI MPG Gungnir 300R Airflow приведена на следующей схеме.

Хорошо видно, что с шасси снимается практически всё, включая большой блок задней панели, чем может похвастаться далеко не каждый конкурент. Для фиксации панелей используются магнитные вставки, пазы и винты с накатанной головкой. Отвёртка вообще может не потребоваться.

Передняя пластиковая панель фиксируется на «тюльпанах», а для снятия её достаточно несильно потянуть на себя за нижнюю часть.

За ней размещена металлическая рамка, которая также закреплена винтами с накатанной головкой. На ней установлены три 120-мм вентилятора, а более широкие прорези говорят о возможности установки 140-мм вентиляторов.

Для фото мы отвернули съёмный блок с PCIe-слотами и небольшой вентиляционной решёткой. Он легко меняется на другой блок из комплекта, позволяющий установить видеокарту вертикально.

Сверху под фильтром у MSI MPG Gungnir 300R Airflow скрыта массивная вентиляционная решётка с двумя типами прорезей: под 120- или 140-мм вентиляторы.

Конструкция просторного корпуса хорошо продумана.

На поддон материнской платы, оснащённый огромным проёмом для крепления систем охлаждения CPU, можно установить модели форм-факторов E-ATX, ATX, micro-ATX или mini-ITX. При этом максимальная декларируемая высота процессорного кулера в MSI MPG Gungnir 300R Airflow составляет 175 мм, а по результатам наших измерений и того больше — до 185 мм.

Максимальная длина видеокарты в корпусе может достигать 360 мм, и на этом моменте мы предлагаем остановиться подробнее.

Дело в том, что основной особенностью MSI MPG Gungnir 300R Airflow является поворотный кронштейн крепления видеокарты. Он выполнен в виде вертикальной стойки с пластиковой вставкой и оснащён подсветкой.

Крепится кронштейн к разделительному коробу корпуса с помощью винта и петли, закрытых фигурным колпачком. Кронштейн можно переставлять влево и вправо на этом коробе (доступно пять положений) и регулировать по глубине (десять положений с шагом примерно 8 мм).

Кроме этого, кронштейн поворачивается на 90 градусов, а сама видеокарта закрепляется на нём с помощью двух пластиковых уголков с фиксаторами.

Иными словами, у MSI получилась максимально функциональная, надёжная и одновременно красивая стойка для крепежа видеокарты в горизонтальном положении. Пока ни у одного другого производителя мы ничего подобного не встречали.

А вот для установки видеокарты в вертикальном положении этот кронштейн не нужен, поэтому его можно вообще снять. Зато потребуется сменная задняя панель из комплекта.

Жаль только, что самим райзером MSI MPG Gungnir 300R Airflow не комплектуется.

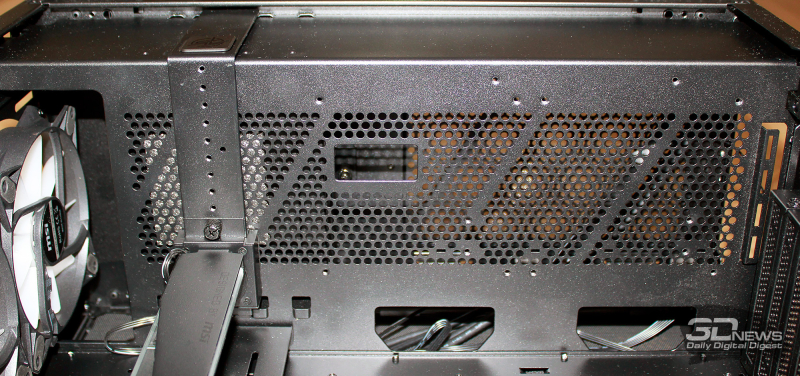

Нижний отсек корпуса отделен от рабочей зоны перфорированным кожухом с большими отверстиями под кабели и маленькими отверстиями с резьбой для закрепления вентиляторов.

Под ним находится просторная зона для установки блока питания. Длина последнего может достигать 220 мм, если не снимать корзину для накопителей.

Перфорацию верхней панели и наличие на ней прорезей под разные типы вентиляторов мы уже упоминали ранее.

Задняя стенка MSI MPG Gungnir 300R Airflow также перфорирована.

Перфорация есть даже на заглушках PCIe-слотов с винтовыми креплениями, так что изготовители сделали максимум для того, чтобы компонентам ПК легко дышалось.

Для установки 3,5-дюймовых накопителей в корпусе предусмотрены выдвижные салазки.

В них же можно установить и 2,5-дюймовые накопители, а посадочные места ещё для четырех SSD размещены на обратной стороне поддона материнской платы и перегородки.

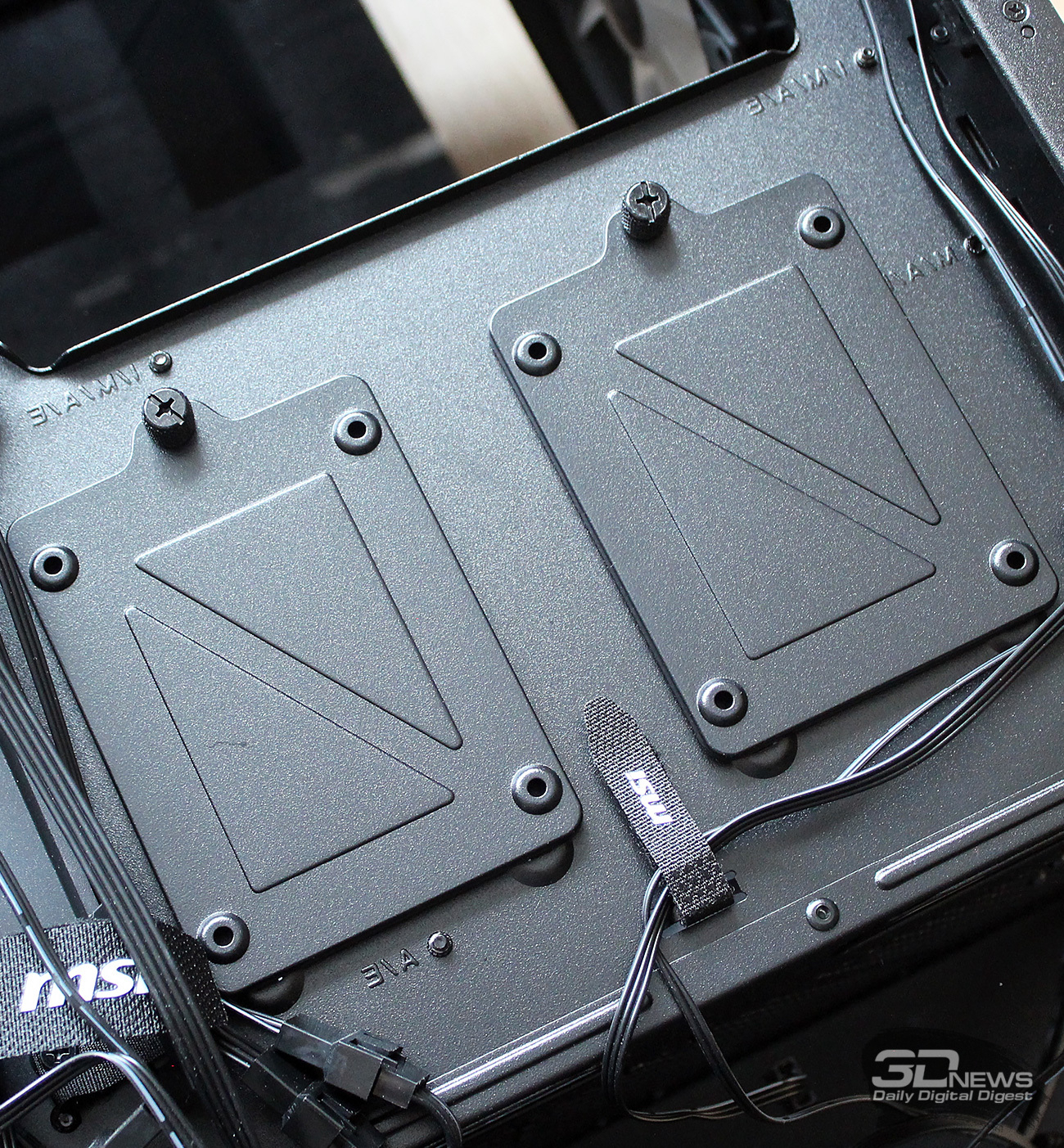

Кроме этого, два 2,5-дюймовых SSD можно закрепить на кожухе блока питания.

Таким образом, в MSI MPG Gungnir 300R Airflow помещается до восьми накопителей формата 2,5 дюйма или шесть таких накопителей вместе с парой 3,5-дюймовых.

Набор основных кабелей в корпусе стандартный, а их длина составляет 600 мм.

Также в корпусе полно кабелей подсветки и вентиляторов, о чём мы расскажем в следующем подразделе.

#Система охлаждения и возможности дооснащения

Охлаждение MSI MPG Gungnir 300R Airflow реализовано по классической схеме: холодный воздух поступает спереди и снизу, а нагретый выбрасывается назад и вверх.

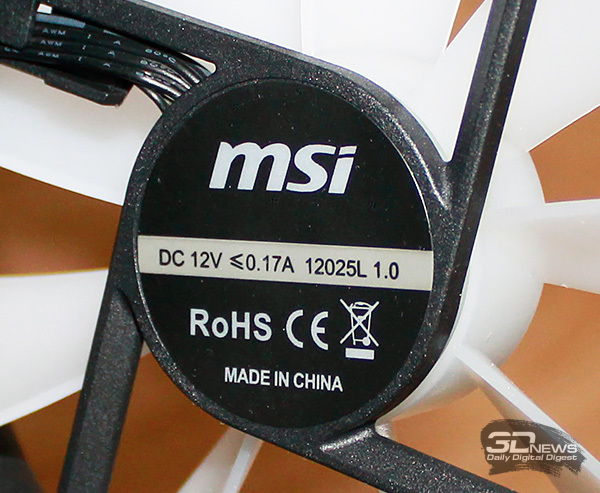

Штатная система охлаждения состоит из четырех 120-мм вентиляторов модели 12025L с PWM-управлением. Три вентилятора установлены на раме передней панели и ориентированы на вдув.

Четвёртый вентилятор закреплен на задней стенке и сориентирован на выдув из корпуса.

Дисбаланс по объёму вдуваемого и выдуваемого воздуха компенсируется обильной перфорацией практически всех панелей корпуса, и всё же на верхнюю панель можно повесить дополнительный 120-мм вентилятор.

В качестве отдельной модели именно эти вентиляторы на сайте MSI не представлены, поэтому их точные характеристики неизвестны. Эмпирически было установлено, что их максимальная скорость составляет от 600 до 1130 об/мин.

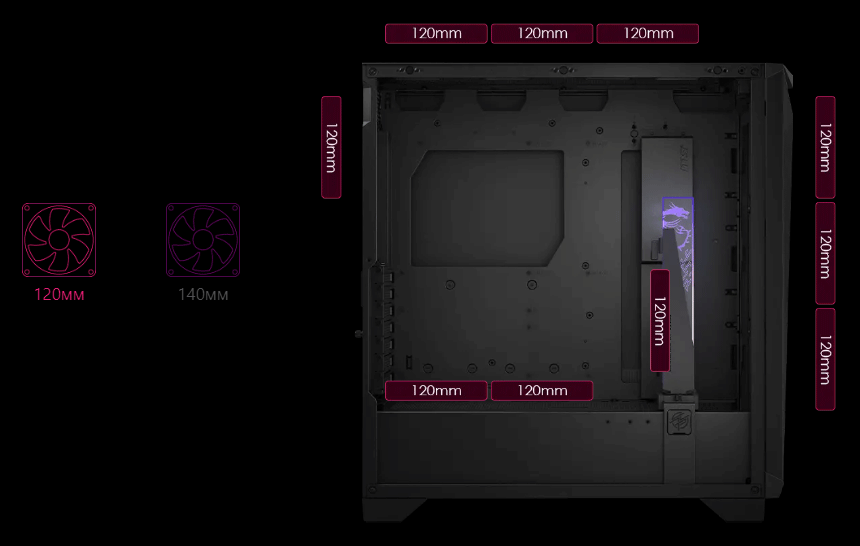

Что касается дооснащения корпуса вентиляторами, то здесь MSI MPG Gungnir 300R Airflow упрекнуть не в чем. Всего в корпус можно установить до десяти 120-мм «вертушек» или шесть 140-мм. Варианты их размещения приведены далее.

Для управления скоростью вентиляторов на обратной стороне поддона материнской платы установлен шестиканальный контроллер, который также отвечает за подсветку.

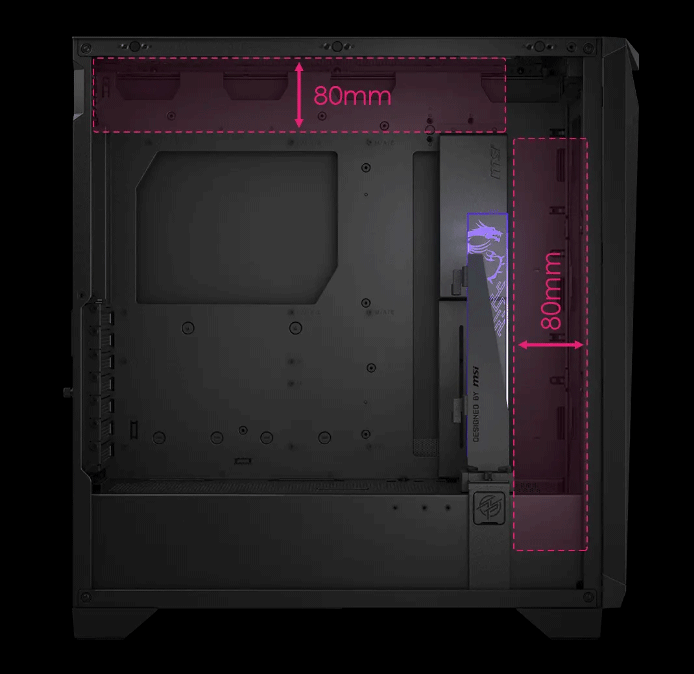

С размещением радиаторов систем жидкостного охлаждения у корпуса также всё в полном порядке. Спереди и сверху можно установить радиаторы размерами от 120 × 120 мм до 360 × 120 мм (140-мм версии также поместятся), а сзади — 120 × 120 мм или 140 × 140 мм.

При этом общая толщина СЖО сверху не должна превышать 65 мм, а спереди – 80 мм.

#Сборка

Мы уже отмечали, что MSI MPG Gungnir 300R Airflow является довольно просторным корпусом, что положительно сказывается не только на возможности размещения в нём габаритных комплектующих, но и на процессе сборки. Например, производитель говорит о 80-мм расстояниях от платы до верхней стенки и до передней стенки.

И если спереди этот габарит подтверждается измерениями, то сверху он меньше: от верхнего края установленной в корпус материнской платы до крышки корпуса только 65 мм, а не 80 мм, как это указывает MSI. Тем не менее и 65 мм вполне достаточно для подключения кабелей и прочих действий при сборке.

Для прокладки и фиксации кабелей в корпусе предусмотрены многочисленные отверстия, петли и стяжки. В рабочей зоне провода прикрывает съёмная стойка с логотипом MSI, поэтому сборка получается аккуратной и одновременно аэродинамически разгруженной — воздушным потокам ничего не препятствует.

Для того чтобы уложить кабели за поддоном материнской платы, также предусмотрено всё необходимое, но в нашем случае на время проведения тестов этого не требовалось. Если в процессе сборки возникнут какие-то вопросы, то ответы на них можно найти в подробной инструкции (формат PDF, 88,5 Мбайт).

Собран, закрыт и готов к старту.

Три, два, один – пуск!

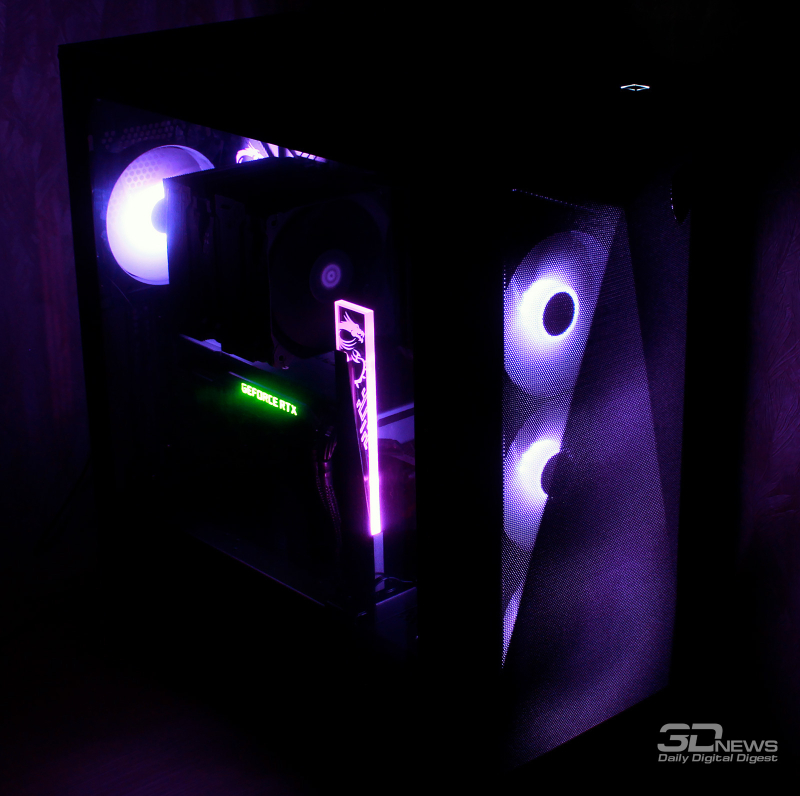

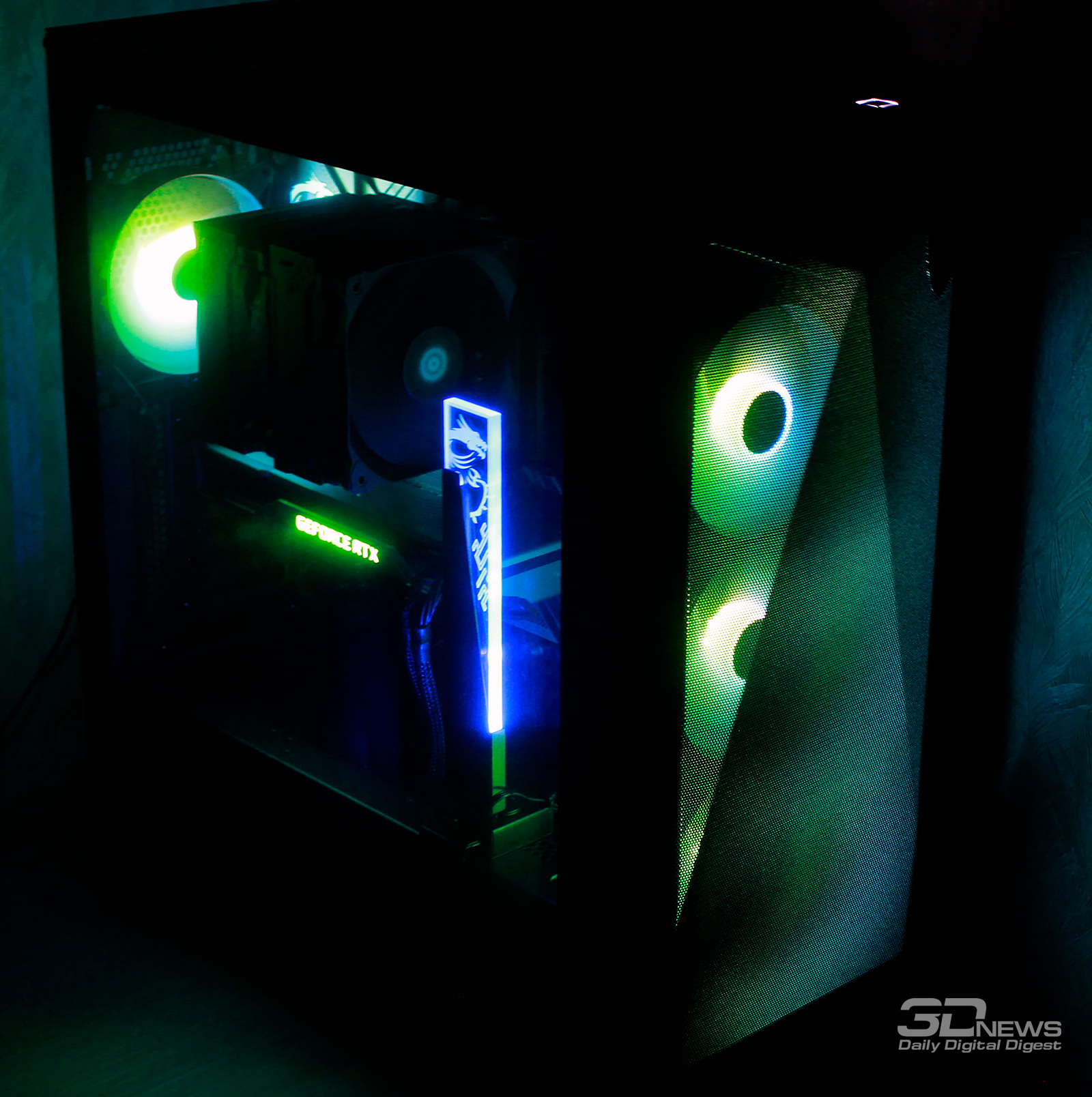

Если вентиляторы с ARGB-подсветкой в корпусах уже привычное дело, то светящаяся стойка для видеокарты — это что-то новенькое. Регулируется подсветка кнопкой на корпусе или же через приложение материнской платы (не забудьте только соединить контроллер корпуса с коннектором на плате).

#Конфигурация, методика и тестирование

Оценку эффективности охлаждения компонентов в корпусе MSI MPG Gungnir 300R Airflow и его уровня шума мы проводили на тестовой конфигурации, состоящей из следующих комплектующих:

  • системная плата: MSI MPG Z790 Edge WiFi (Intel Z790, LGA1700, BIOS H.90 от 08.11.2023);
  • усилитель сокета: Thermalright LGA 17XX-BCF-GRAY;
  • процессор: Intel Core i9-13900K 3,0-5,8P/2,2-4,3E ГГц (Raptor Lake, 10 нм, 8/16P+16E-ядер, 36 Мбайт L3, TDP 125/253 Вт);
  • система охлаждения: PentaWave Z06D (2 × 120 мм, PWM 740–2030 об/мин);
  • термоинтерфейс: ID-Cooling Frost X35 [14,2 Вт/(м·К)];
  • оперативная память: DDR5 2 × 16 Гбайт Team Group T-Create Expert (CTCED532G6000HC38ADC01), XMP 6000 МГц 38-38-38-78 CR2 при 1,25 В;
  • видеокарта: NVIDIA GeForce RTX 2080 SUPER FE 8 Гбайт/256 бит, с разгоном до 1770-1935(2055)/18200 МГц;
  • накопители:
    • система и бенчмарки: Crucial T700 1 Тбайт (CT1000T700SSD3, PCIe 4.0 x4);
    • бенчмарки и игры: Patriot VIPER VP4300 1 Тбайт (VP4300-1TBM28H, PCIe 4.0 x4);
    • бенчмарки и игры: Netac N950E Pro 1 Тбайт (NT01N950E-001T-E4X, PCIe 3.0 x4);
    • бенчмарки: Gigabyte GP-AG4500G 0,5 Тбайт (PCIe 4.0 x4);
    • хранение: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
    • архивный: Samsung Ecogreen F4 HD204UI 2000,3 Гбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
  • корпуса:
    • MSI MPG Gungnir 300R Airflow (три 120-мм вентилятора на вдув и один 120-мм на выдув);
    • APNX C1 (три 140-мм вентилятора на вдув и один 120-мм на выдув);
    • Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM: три на вдув 990 об/мин, два на выдув 990 об/мин, один на выдув 740-1620 об/мин PWM);
  • панель управления и мониторинга: Zalman ZM-MFC3;
  • блок питания: be quiet! Straight Power 10 500W (BN231) (0,5 кВт, 80 Plus Gold), 135-мм вентилятор.

Частота процессора Intel Core i9-13900K была установлена на уровне 5,4 ГГц по производительным ядрам, а по энергоэффективным – на 4,3 ГГц с фиксацией напряжения в значении 1,150 В и функции Load-Line Calibration на третьем уровне.

Для прогрева комплектующих внутри корпусов мы использовали индивидуальную стресс-нагрузку для каждого отдельного компонента, поскольку именно так достигается максимальный нагрев. Центральный процессор нагружался десятиминутным тестом Cinebench R23 в режиме «Test Throttling». Мониторинг температурных показателей выполнялся программой HWiNFO64 версии 7.73-5390 и новее.

Разогнанная видеокарта нагружалась стресс-тестом Fire Strike Extreme (20 циклов) из пакета 3DMark, а для её мониторинга использовались программы GPU-Z версии 2.57.0 и MSI Afterburner версии 4.6.5.

Температура в помещении во время тестов контролировалась электронным термометром и колебалась в диапазоне от 24,4 до 24,7 градуса Цельсия. Уровень шума корпусов мы измеряли электронным шумомером «ОКТАВА-110А», зафиксированным на штативе на расстоянии 600 мм от корпуса системного блока. Добавим, что нижняя граница измерений данного шумомера составляет 22,0 дБА (полная тишина).

Оценку эффективности охлаждения компонентов, собранных в MSI MPG Gungnir 300R Airflow, и его уровня шума мы провели в сравнении с показателями ранее протестированного в идентичных условиях корпуса APNX C1 и эталонного корпуса Thermaltake Core X71, дооснащённого шестью 140-мм вентиляторами be quiet! Silent Wings 3. Результаты тестирования температурного режима основных комплектующих в корпусах приведены на диаграмме.

Эффективность охлаждения компонентов внутри корпуса MSI MPG Gungnir 300R Airflow можно назвать высокой. Центральный процессор охлаждается лишь на 1 градус Цельсия хуже, чем в двух других участниках теста, а цепи VRM – на 5 градусов Цельсия хуже, чем в Thermaltake Core X71, и на 1 градус Цельсия хуже, чем в APNX C1. Но что такое 56 градусов Цельсия для VRM в стресс-тесте? Да вообще ничего, ни малейших поводов для беспокойства. Что касается температуры видеокарты, то на максимальной скорости вентиляторов системы охлаждения разогнанной NVIDIA GeForce RTX 2080 SUPER температура её графического процессора не превысила отметку 70 градусов Цельсия, что всего на 3,5 градуса Цельсия выше, чем в Thermaltake Core X71, а при автоматической регулировке скорости разница в температурах и вовсе мизерна.

На диаграмму с уровнем шума включены результаты ещё нескольких моделей корпусов, протестированных ранее по точно такой же методике и в идентичных условиях.

На максимальной скорости четырёх 120-мм вентиляторов уровень шума корпуса MSI MPG Gungnir 300R Airflow довольно высок. Причина этого не столько в самих сравнительно шумных вентиляторах с достаточно грубой прямой крыльчаткой, сколько в отсутствии какой-либо звукоизоляции корпуса и огромной площади перфорации. По большому счёту, шуму препятствует только боковая стеклянная панель, а всё остальное у MPG Gungnir 300R Airflow, включая переднюю панель, полностью открыто. Правда, максимальную скорость вентиляторы корпуса развивают в режимах высокой нагрузки на процессор, стресс-тестах, рендеринге, кодировании и т. д. В играх и в повседневной работе вентиляторы вращаются на скоростях 600-750 об/мин, и в этом случае корпус практически не шумит.

#Заключение

MSI MPG Gungnir 300R Airflow – корпус стандартного дизайна, но с интересными и полезными особенностями. В первую очередь мы имеем в виду всенаправленный кронштейн для крепления видеокарты, который можно сориентировать как душе угодно и который оснащён дополнительной стойкой подсветки с синхронизацией. В дополнение к этому в корпусе есть сменный блок задней панели для установки видеокарты в вертикальном положении. Жаль, нет райзера (за эти деньги могли бы положить его в комплект). Кроме этого, MPG Gungnir 300R Airflow совместим с любыми материнскими платами, может дооснащаться 10 вентиляторами и 360-мм системами жидкостного охлаждения, а также вмещает до 8 накопителей.

От пыли комплектующие в корпусе защищают четыре фильтра, а развитая система кабель-менеджмента и просторная рабочая зона делают процесс сборки очень удобным, а его результат — приятным глазу благодаря ARGB-подсветке. Единственное, что в данной модели корпуса MSI может вызывать вопросы, — это довольно высокая розничная цена, но тут уж решать каждому индивидуально, стоит MPG Gungnir 300R Airflow этих денег или нет.
