Обзор и тестирование 140-мм вентиляторов APNX FP1-140 PWM ARGB: с ветерком и с огоньками

⇣ Содержание

В сравнении с процессорными кулерами, новые модели вентиляторов для корпусов системных блоков и для систем охлаждения, включая жидкостные, выпускаются не столь часто. Как правило, это сопровождается релизом самих кулеров или новых корпусов. Однако модель 140-мм вентилятора, которую мы сегодня изучим и протестируем, является отдельным продуктом, без привязки к какому-либо конкретному устройству того же производителя. Иначе говоря, перед нами уникальная разработка, а это может означать, что инженеры компании уделили ей особое внимание. Речь идет о вентиляторе APNX FP1-140 PWM ARGB форм-фактора 140 мм. Он разработан специально для корпусов системных блоков и рассчитан на воздушный поток большого объёма, поэтому имеет увеличенную толщину, специальную конструкцию рамки и крыльчатки, а также... Впрочем, обо всём по порядку.

#Технические характеристики и рекомендованная стоимость

Поскольку компания APNX выпустила FP1 сразу в двух размерах – 120 и 140 мм, то в таблице характеристик мы решили привести спецификации обеих версий вентиляторов для сравнения.

Наименование технических характеристик APNX FP1-120 PWM ARGB APNX FP1-140 PWM ARGB
Размеры, мм 120 × 120 × 31 140 × 140 ×31
Диаметр крыльчатки, мм 113 133
Диаметр статора, мм 45,5 48
Количество лопастей 9
Полная масса: заявленная/измеренная, г н/д / 148 н/д / 181
Скорость вращения, об/мин 500–1600 (±10%) 500–1300 (±10%)
Поддержка ШИМ Да
Воздушный поток, CFM 74,6 (макс.) 86,9 (макс.)
Уровень шума, дБА 15,3–33,2 15,9–32,9
Статическое давление, мм H2O 2,26 (макс.) 1,67 (макс.)
Количество и тип подшипников 1, FDB
Время наработки на отказ, часов/лет 60 000 / >6,8
Номинальное/стартовое (измеренное) напряжение, В 12 / 5,0 (3,7) 12 / 5,0 (3,2)
Сила тока, А 0,4
Заявленное/измеренное энергопотребление, Вт 4,80 / 5,33 4,80 / 4,63
Длина кабеля, мм 450 635
Дополнительно (особенности) Увеличенная толщина рамки и крыльчатки;
адресуемая RGB-подсветка;
антивибрационные вставки в углах рамки;
доступен в белом или чёрном цвете
Гарантия, лет 2
Страна производства Китай
Розничная стоимость, ₽ 999 1 199

#APNX FP1-140 PWM ARGB

APNX FP1-140 PWM ARGB поставляется в компактной картонной коробке с изображением вентилятора на лицевой стороне и с указанием названия модели. На обратной стороне приведены технические характеристики вентилятора, указаны его основные преимущества в сравнении со стандартными моделями, а также габариты устройства.

Кроме вентилятора в коробке нашёлся маленький пакетик с двумя типами винтов: длинными с резьбой М5 и с короткими саморезами.

Вентиляторы APNX FP1-140 PWM ARGB продаются в российских магазинах по цене 1 199 рублей за штуку, а 120-мм модель стоит на 200 рублей дешевле. Страна производства – Китай, гарантия – 2 года.

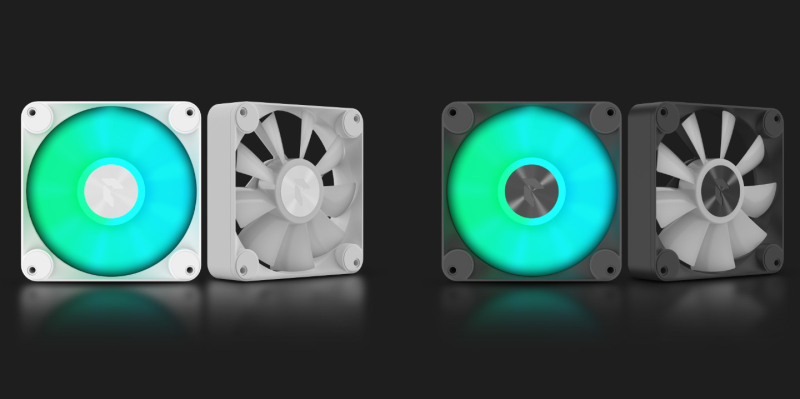

Модели APNX FP1 как в 120-мм, так и в 140-мм размере доступны в белом и чёрном цвете. Причём обе версии оснащены крыльчатками белого цвета, но у полностью белой версии декоративная накладка на роторе белая, а у чёрной – тёмно-серая. Вот и все различия между ними в плане дизайна.

Внешне новые APNX FP1-140 PWM ARGB выглядят массивно и мощно, даже белая версия, которая, казалось бы, должна быть визуально лёгкой, но не тут-то было. Рубленые лопасти-лопатки, акцентированный воздухозаборник в рамке и закруглённые углы с круглыми «опорниками» придают этой модели нарочито агрессивный вид.

Габариты вентиляторов составляют 140 × 140 × 31 мм (толщина рамки 30 мм), а масса одного вентилятора равна 181 грамму.

Стойки статора прямые, с небольшим скосом со стороны поступления воздушного потока, чтобы меньше мешать ему и снижать уровень шума.

Диаметр крыльчатки здесь 133 мм, а статора – 48 мм. В принципе, это стандартные значения для 140-мм моделей вентиляторов.

Количество лопастей крыльчатки равно девяти. Они отличаются большим углом стыковки со статором, широкой «рабочей» поверхностью и тонкой (почти острой) передней кромкой.

В общем, всё в этих крыльчатках говорит о том, что разработчики стремились максимизировать воздушный поток и повысить статическое давление. Судя по характеристикам вентиляторов, им это удалось.

Скорость вращения крыльчатки регулируется широтно-импульсной модуляцией (PWM) в диапазоне от 500 до 1300 об/мин. Заявленный воздушный поток при максимальной скорости составляет 86,9 CFM, и это действительно выдающееся значение для всего лишь 1300 об/мин.

Достигается оно не столько агрессивной формой лопастей (хотя и ей в том числе), сколько увеличенной до 30 мм толщиной рамки с крыльчаткой. В общем-то, в этом и заключается главная особенность APNX FP1-140 PWM ARGB.

Как правило, высоким статическим давлением 140-мм вентиляторы похвастать не могут, но у APNX FP1-140 PWM ARGB оно выглядит вполне убедительно – 1,67 мм H2O (кстати, у 120-мм оно ещё выше, но там и обороты больше – см. таблицу). Обратной стороной высоких значений воздушного потока всегда является повышенный уровень шума, который для этой модели вентилятора заявлен в диапазоне от 15,9 до 32,9 дБА. Верхняя граница действительно выглядит настораживающе.

Вентилятор основан на гидродинамическом подшипнике с нормативным сроком службы 60 000 часов, или почти 7 лет непрерывной работы. На статоре над ним есть бумажная наклейка с указанием производителя, страны производства и электрических характеристик.

По этим данным, на максимальной скорости APNX FP1-140 PWM ARGB должен потреблять 4,8 Вт, наши измерения почти подтвердили заявленное значение — 4,63 Вт. Что касается стартового напряжения, то, по мнению APNX, оно равно 5 В, хотя все шесть вентиляторов, которые были у нас на тесте, стартовали уже при напряжении 3,2 В.

В закруглённых углах рамки вентилятора встроены резиновые демпферы. Они на 0,5 мм выдаются за рамку с каждой её стороны, и именно с помощью этих демпферов вентилятор контактирует с радиаторами систем охлаждения или корпусом системного блока. Таким образом, они должны способствовать уменьшению передачи вибраций и снижению уровня шума.

От вентилятора отходят два кабеля длиной 635 мм каждый.

Первый кабель предназначен для подачи питания и мониторинга оборотов, а второй для синхронизируемой подсветки. Причём он имеет дополнительный ответвитель для последовательного соединения нескольких вентиляторов друг с другом. Это удобная особенность APNX FP1-140 PWM ARGB, поскольку для подключения подсветки нескольких вентиляторов требуется всего один ARGB-разъём 5 В на материнской плате.

В нашем распоряжении было шесть APNX FP1-140 PWM ARGB: четыре чёрного цвета и два белого. Для демонстрации подсветки и тестов вентиляторов в корпусе три из них мы установили на переднюю стенку на вдув, два на выдув на верхнюю стенку и один на выдув на заднюю.

При правильном соединении вентиляторов и подключении их к соответствующему разъёму на материнской плате они сразу же порадуют вас красивой и вариативной подсветкой.

Однако нас прежде всего интересует эффективность и уровень шума вентиляторов APNX, их мы и протестируем в следующем разделе данного материала.

#Тестирование

Для измерения уровня шума вентиляторов мы использовали деревянную рамку с силиконовыми шпильками для мягкого подвеса «вертушек», а из аппаратных средств – контроллер скорости собственной разработки с точностью ±10 об/мин и электронный шумомер «ОКТАВА-110А» (первый класс точности, диапазон измерений от 22 до 139 дБА). Для измерения скорости воздушного потока мы использовали цифровой анемометр Proskit MT-4005.

Для сравнения с APNX FP1-140 PWM ARGB мы включили в тестирование ещё две модели 140-мм вентиляторов:

be quiet! Silent Wings 3 PWM 140 мм [BL069] (1600 об/мин, 77,6 CFM, 2,16 мм H2O, 28,1 дБА);

ID-Cooling AS-140-K 140 мм (200–1800 об/мин, 72,2 CFM, 1,65 мм H2O, 24,9 дБА).

На график с уровнем шума мы добавили показатели 120-мм версии APNX FP1, чтобы наглядно показать разницу с 140-мм моделью.

К сожалению, новый APNX FP1-140 PWM ARGB шумит значительно сильнее других 140-мм вентиляторов, что прекрасно видно на графике с кривыми уровня шума. Причём это справедливо даже для максимальной скорости, которая, заметим, у APNX ниже, чем у вентиляторов be quiet! или ID-Cooling. Если же сравнивать обороты при одинаковом уровне шума, то при субъективно-комфортных 36 дБА APNX FP1-140 PWM ARGB может работать лишь на 800 об/мин, тогда как у be quiet! Silent Wings 3 PWM на этой границе скорость равна 1050 об/мин, а у ID-Cooling AS-140-K почти 1080 об/мин. То же самое и на условно-тихих 33 дБА: 690, 950 и 900 об/мин для APNX FP1-140 PWM ARGB, be quiet! Silent Wings 3 PWM и ID-Cooling AS-140-K соответственно. При этом последний отличается крайней нестабильностью уровня шума при изменении оборотов, о чём сигнализируют четыре пика на его графике. Что касается 120-мм версии APNX FP1, то она закономерно тише, чем 140-мм вариант этой модели, но тихой её также не назовёшь. Более того, она не позволяет опустить скорость ниже 800 об/мин, поэтому уровень шума APNX FP1-120 даже не дотягивает до условной границы тишины. Добавим, что подшипники у обеих версий APNX работают бесшумно, как и электродвигатели. В этом плане никаких нареканий.

Теперь сравним воздушный поток 140-мм вентиляторов на следующей диаграмме.

Ну здесь-то APNX FP1-140 PWM ARGB просто король, без вопросов. Благодаря увеличенной толщине и агрессивному профилю крыльчатки данная модель вентилятора генерирует воздушный поток большого объёма даже при меньшей скорости вращения крыльчатки. Обратите внимание, что при менее чем 1400 об/мин APNX FP1-140 PWM ARGB дует на 19% сильнее, чем be quiet! Silent Wings 3 PWM на 1670 об/мин, и почти на столько же мощнее, чем ID-Cooling AS-140-K при 1920 об/мин! Последний, кстати, вообще оказался очень слаб в этом плане. Минимальный уровень воздушного потока на 700 об/мин у APNX достигает почти 14 CFM, тогда как у be quiet! на тех же 700 об/мин едва превышает 9 CFM, а у ID-Cooling он менее 6 (!) CFM. В общем, тотальный разгром конкурентов по объёму прокачиваемого воздуха.

Чтобы определить, какая польза от этого будет на практике, мы протестировали шесть APNX FP1-140 PWM ARGB в корпусе системного блока Thermaltake Core X71 в сравнении с шестью be quiet! Silent Wings 3 PWM [BL065], все вентиляторы были установлены по схеме «три на вдув и три на выдув».

Какая шестёрка 140-мм вентиляторов поможет процессорному кулеру PentaWave Z06D лучше справляться со своей задачей? Для того, чтобы это выяснить, мы разогнали процессор Intel Core i9-13900K до уровня с максимальным тепловыделением — 265 ватт.

В качестве нагрузки был использован Cinebench R23, а подробную методику такого тестирования мы приводим в каждом обзоре любых систем охлаждения для процессоров (например, в этом материале). Посмотрим на результаты.

Действительно, на максимальных скоростях шестёрка вентиляторов APNX FP1-140 PWM ARGB способна помочь воздушному кулеру повысить эффективность охлаждения процессора – преимущество перед be quiet! Silent Wings 3 PWM превысило 2 градуса Цельсия. Но цена этому, как вы понимаете, высокий уровень шума. Если же снизить скорость вентиляторов APNX до уровня скорости be quiet!, то всё их преимущество в воздушном потоке сходит на нет. Разумеется, это можно списать на особенности конфигурации тестовой системы и корпуса, да и посмотреть, как установка корпусных APNX повлияет на какую-нибудь горяченную NVIDIA GeForce RTX 4090/4080 было бы неплохо, но такой мощной видеокарты в моём распоряжении, к сожалению, пока нет. Но в целом высокий потенциал вентиляторов APNX FP1-140 PWM ARGB вполне очевиден.

#Выводы

APNX FP1-140 PWM ARGB – вентиляторы, рассчитанные на максимальный воздушный поток и эффективность охлаждения. Они действительно обеспечивают очень серьёзный воздушный поток в сравнении с другими версиями 140-мм вентиляторов и способны улучшить вентиляцию комплектующих в корпусе. Вопрос только в том, устроит ли вас при этом их уровень шума. Но что поделать, такова цена за большой объём прокачиваемого воздуха — как говорится, или шашечки, или ехать. Но если выберете «ехать», то получится не только с ветерком, но и с красивой синхронизируемой подсветкой, да ещё и сравнительно недорого.
