Обзор ИБП Ippon NUT 1050

На повестке дня — старшая модель линейки NUT от Ippon, которая включает устройства мощностью 650, 850 и 1 050 В·А. Новинки предназначены для защиты домашних и офисных ПК или другой электроники с умеренным энергопотреблением, а их отличительными особенностями являются компактный плоский корпус и совместимость с открытыми программами Network UPS Tools (NUT), которая отражена в названии семейства.

⇡#Технические характеристики, цена

Ippon NUT 1050 обладает полной мощностью 1 050 В ·А и активной мощностью 600 Вт. Благодаря ступенчатому AVR устройство работает в широком диапазоне входного напряжения — от 170 до 280 В — с частотой от 45 до 65 Гц. Выходное напряжение в автономном режиме настроено на 230 В, что соответствует современным российским электросетям. Помимо резервного питания Ippon NUT 1050 обеспечивает защиту потребителей от импульсного перенапряжения с энергией до 125 Дж. ИБП содержит единственный аккумулятор емкостью 9 А⋅ч, поэтому расчетное время работы от батареи составляет лишь 1 мин при нагрузке в 70 % номинала, а целиком исчерпывать резерв мощности в автономном режиме вообще не рекомендуется.

В период работы над обзором Ippon NUT 1050 можно было купить за сумму 10 990 руб. Производитель дает на ИБП 2-летнюю гарантию.

⇡#Внешний вид, комплект поставки

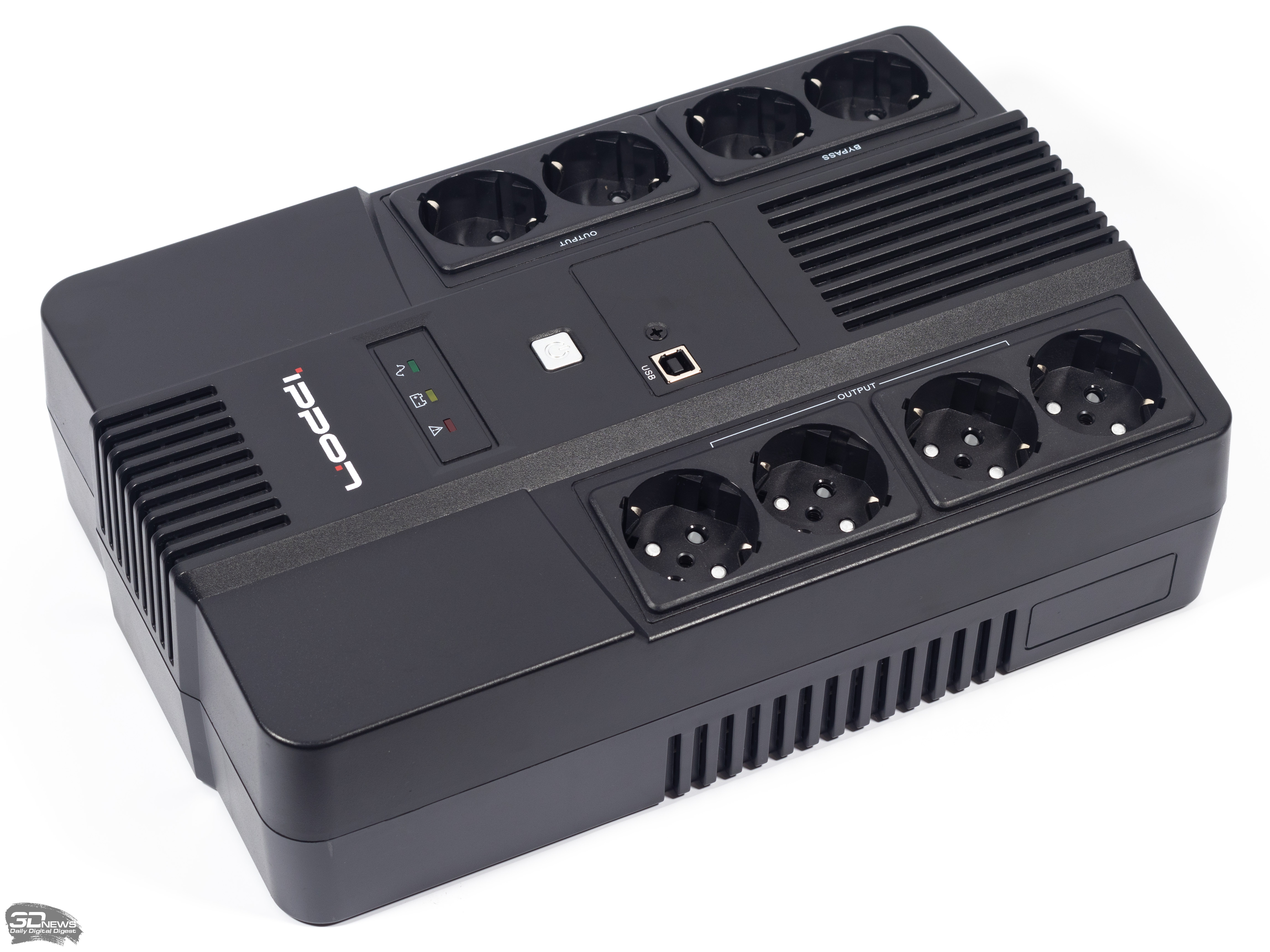

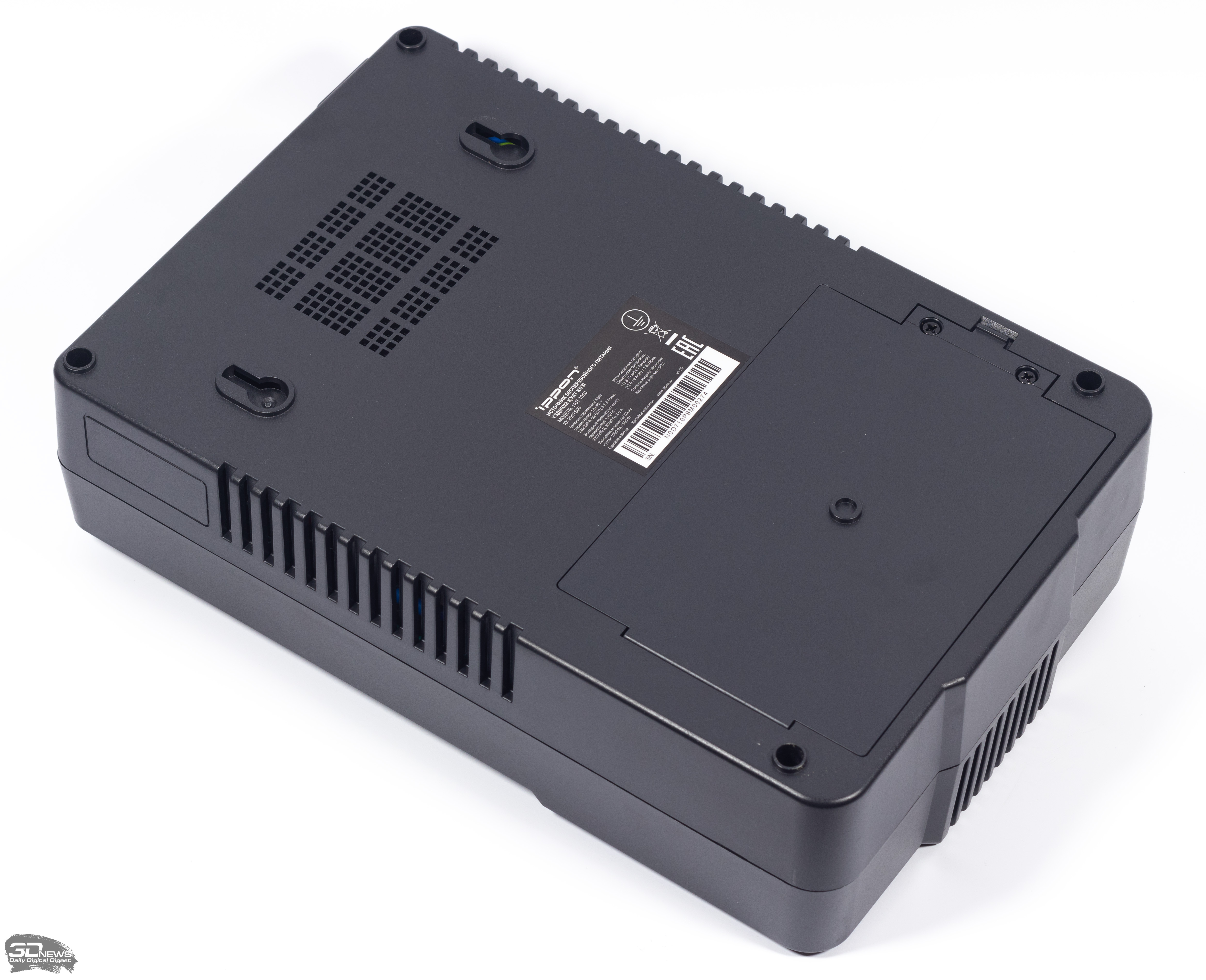

В отличие от большинства других ИБП линейно-интерактивного типа, Ippon NUT 1050 собран в плоском корпусе, а все розетки для питания потребителей смотрят вверх. Это удобно, если к розеткам нужен частый доступ, но в то же время ИБП в привычном высоком корпусе с задним подключением больше подходит для постоянной установки. Неоспоримым преимуществом плоского форм-фактора является возможность прикрепить ИБП к стене — в днище сделаны проушины для винтов.

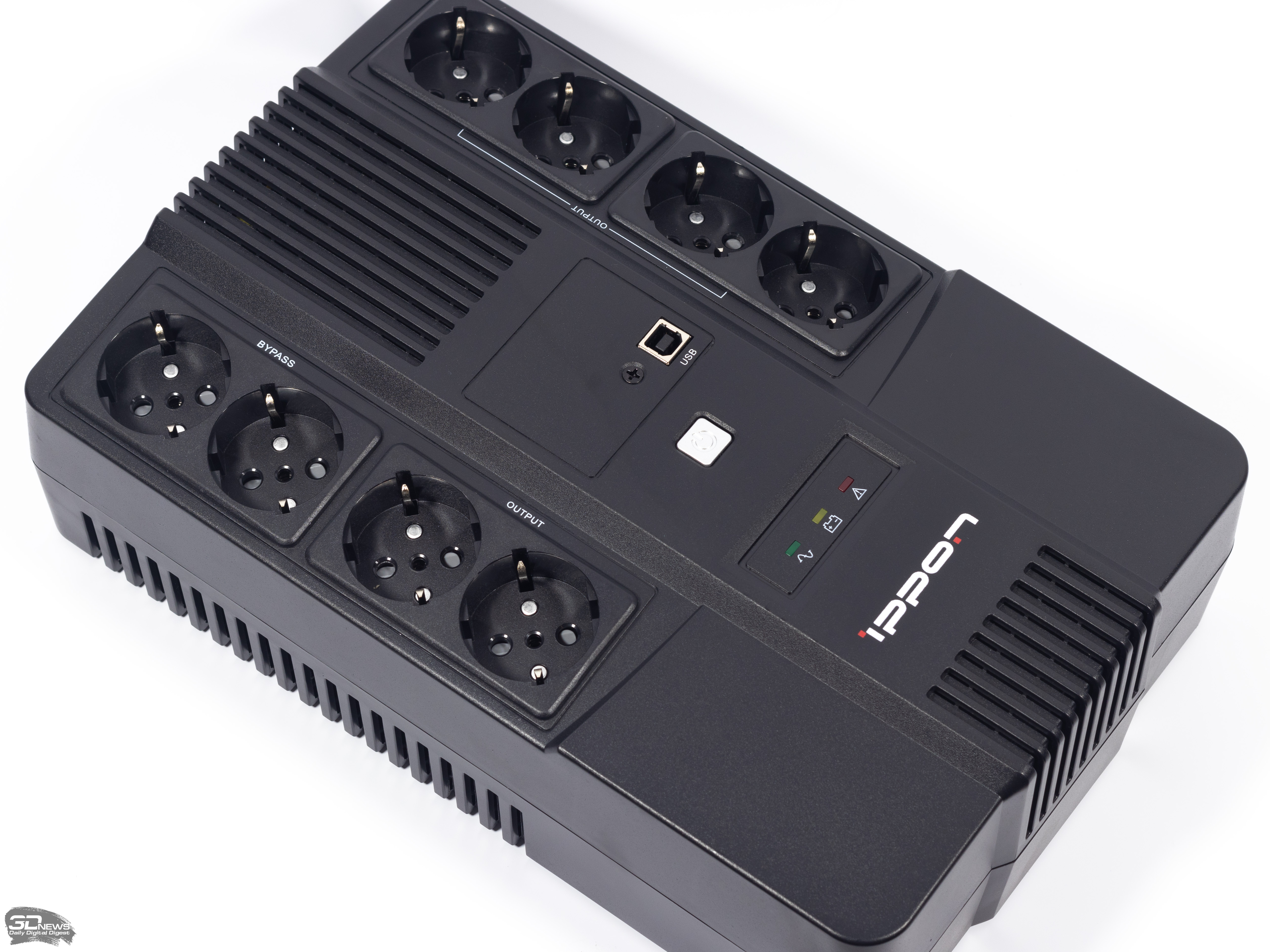

Шесть из восьми розеток типа Schuko сохраняют напряжение в автономном режиме, две пользуются только AVR и защитой от импульсного перенапряжения. Кроме розеток, на верхней панели ИБП расположены индикаторы качества внешнего питания, заряда АКБ и неисправности, кнопка включения, а также разъем USB Type-B для мониторинга.

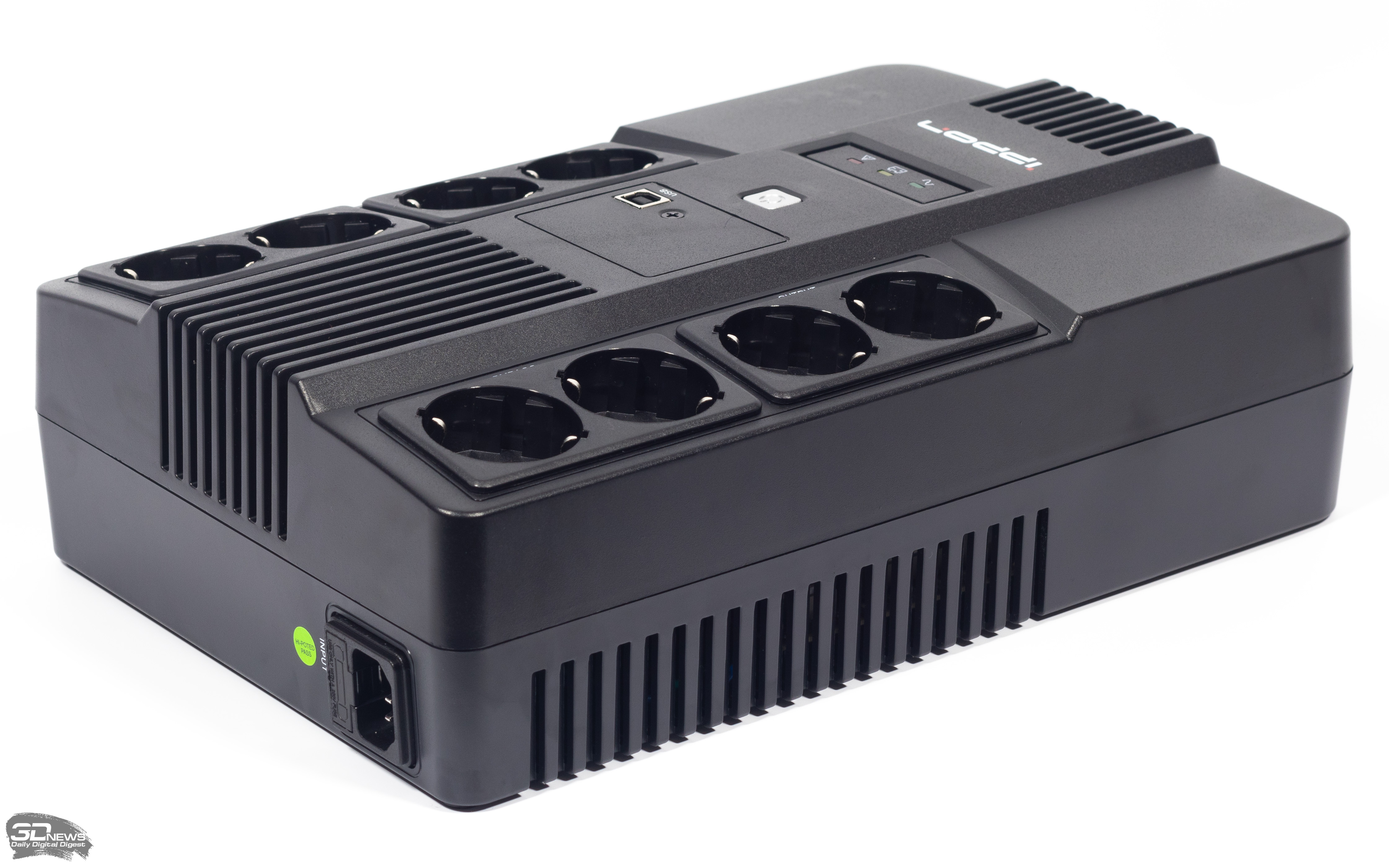

Вводной кабель у Ippon NUT 1050 съемный, что само по себе приветствуется, но еще и снабжен замковым механизмом, который предотвращает случайное извлечение. Кабель защищен плавким предохранителем с номинальным током 10 А, а в том же картридже находится резервный экземпляр.

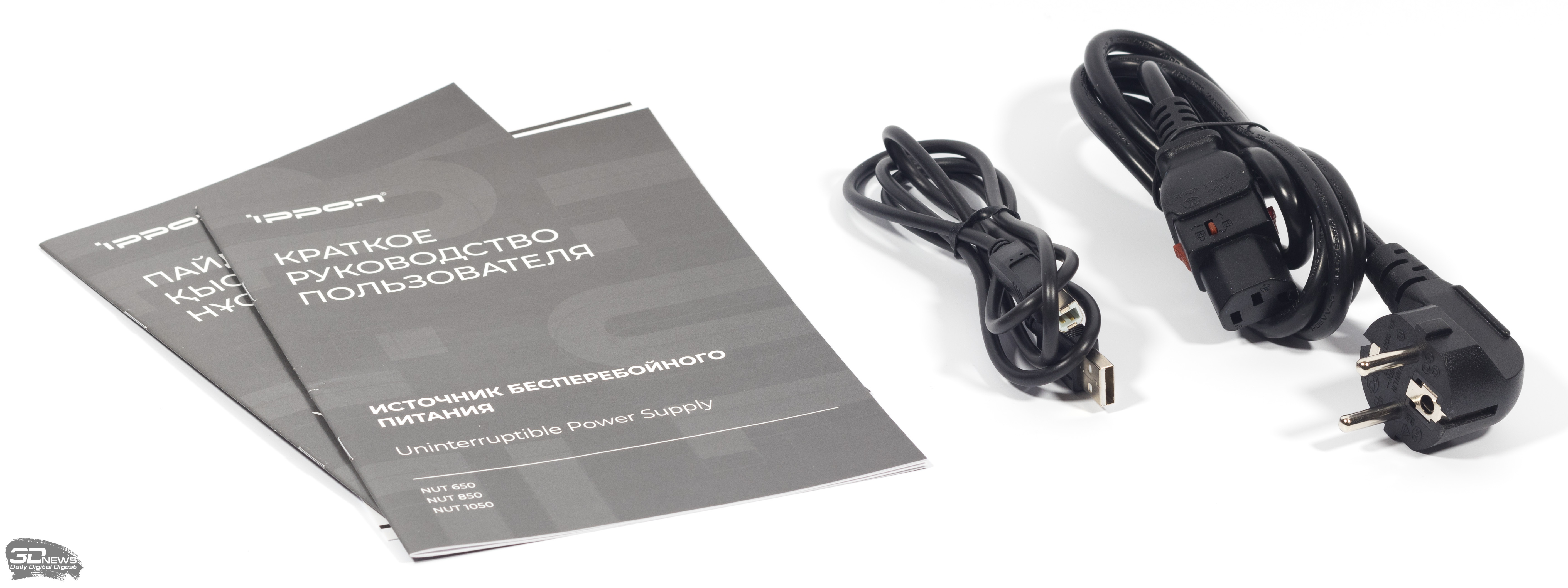

Кроме вводного кабеля питания в комплект поставки Ippon NUT 1050 входит кабель USB с разъемами Type-A и Type-B.

⇡#Внутреннее устройство

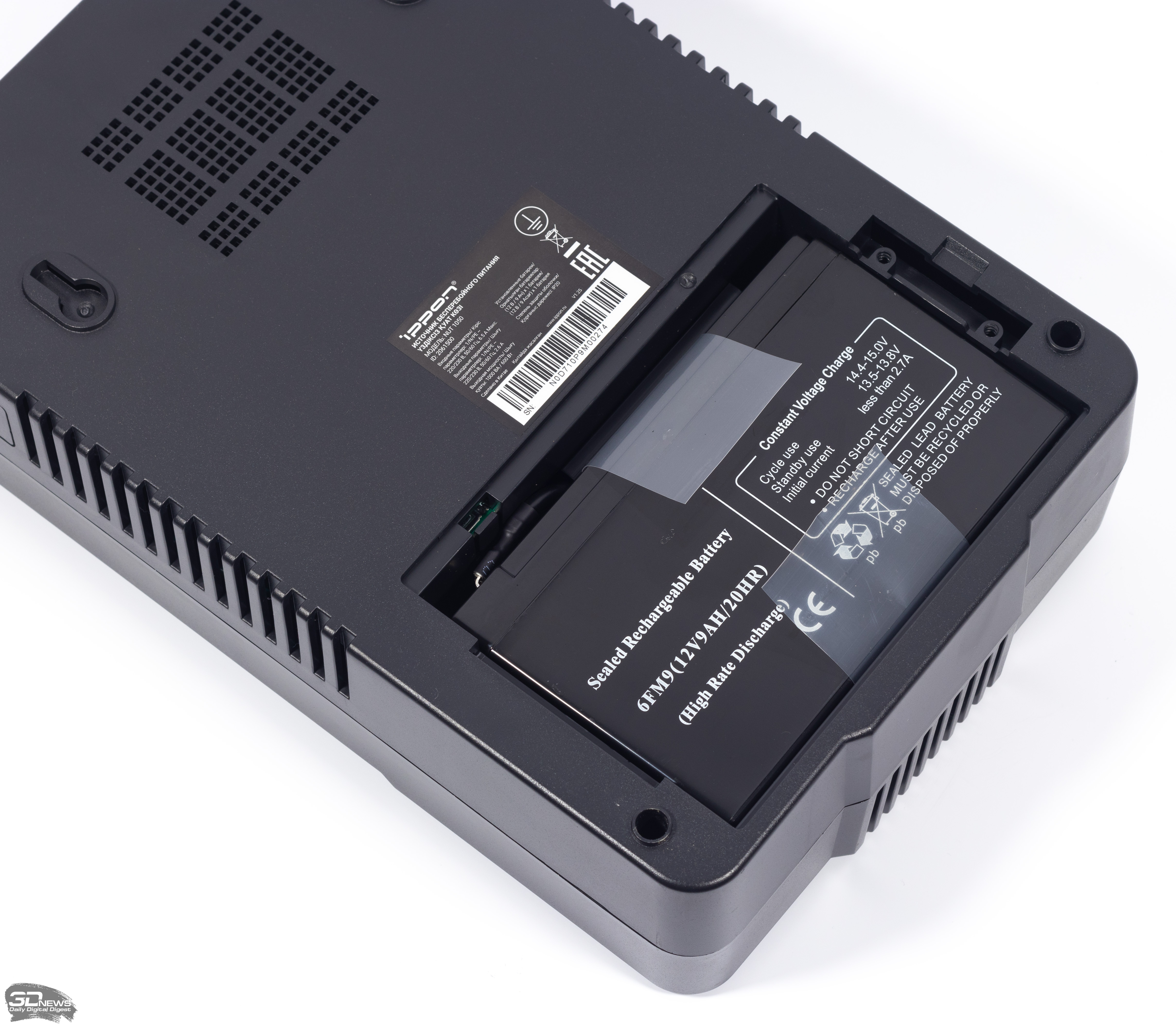

Для замены аккумулятора устройство не нужно разбирать целиком: батарейный отсек расположен под собственной крышкой в нижней панели.

Как мы уже отметили, здесь используется лишь один аккумулятор емкостью 9 А⋅ч с напряжением 12 В.

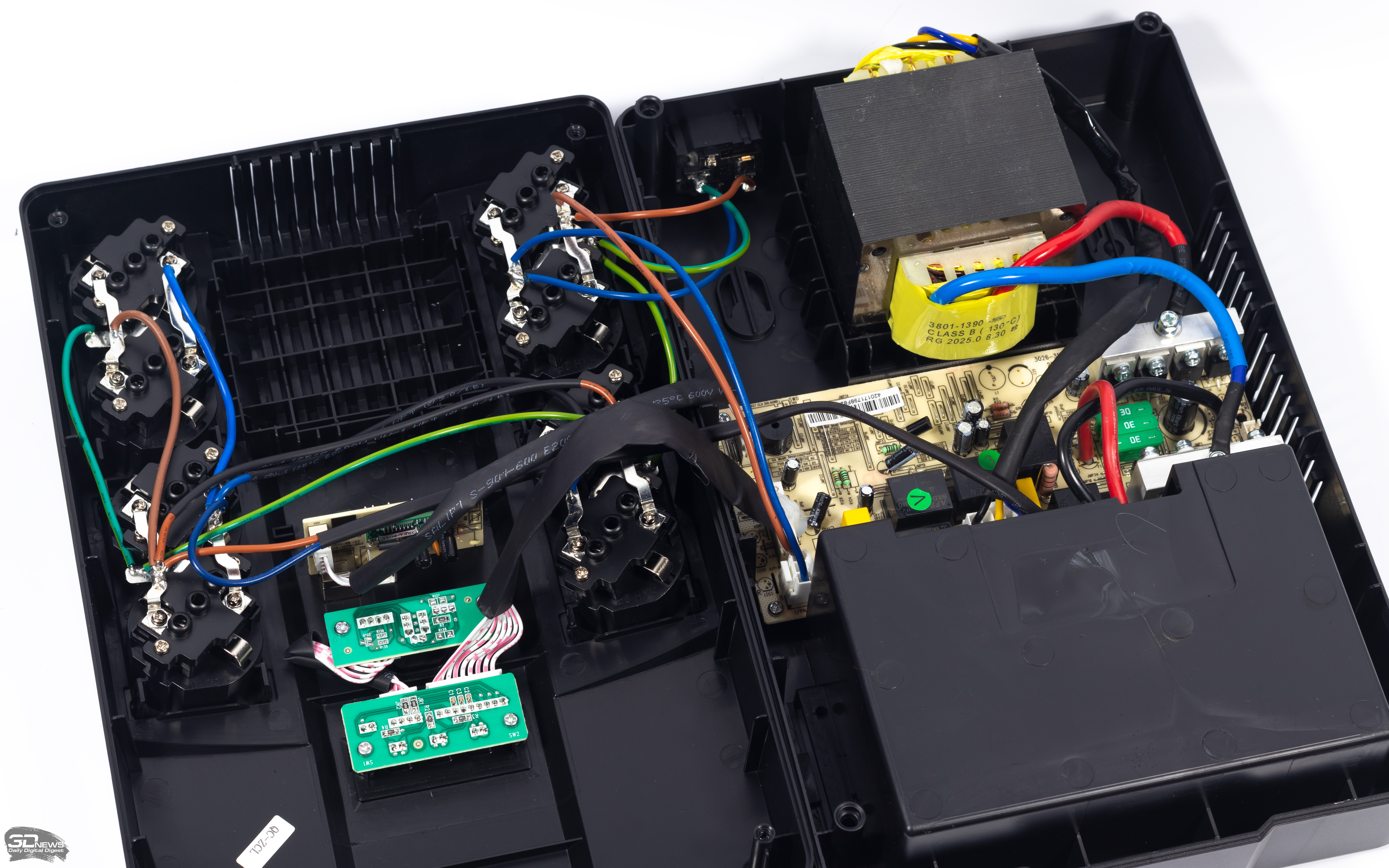

В силу небольшой мощности ИБП его компоненты охлаждаются пассивно, а значит, работает он практически бесшумно (не считая неотключаемого звукового сигнала об обрыве питания).

⇡#Программное обеспечение

Современные операционные системы опознают Ippon NUT 1050, подключенный по USB, как батарею и способны наблюдать за ее зарядом. Большинству пользователей не требуются более развитые средства мониторинга ИБП. В противном случае Ippon предлагает воспользоваться программами с открытым исходным кодом под названием Network UPS Tools.

Как и большинство подобных решений, комплекс NUT рассчитан в первую очередь на Unix-подобные ОС. Официальные бинарники для Windows собраны из устаревшего кода, а свежие версии придется компилировать самостоятельно. Напротив, готовые сборки NUT доступны в репозиториях популярных дистрибутивов Linux, а также Homebrew для macOS.

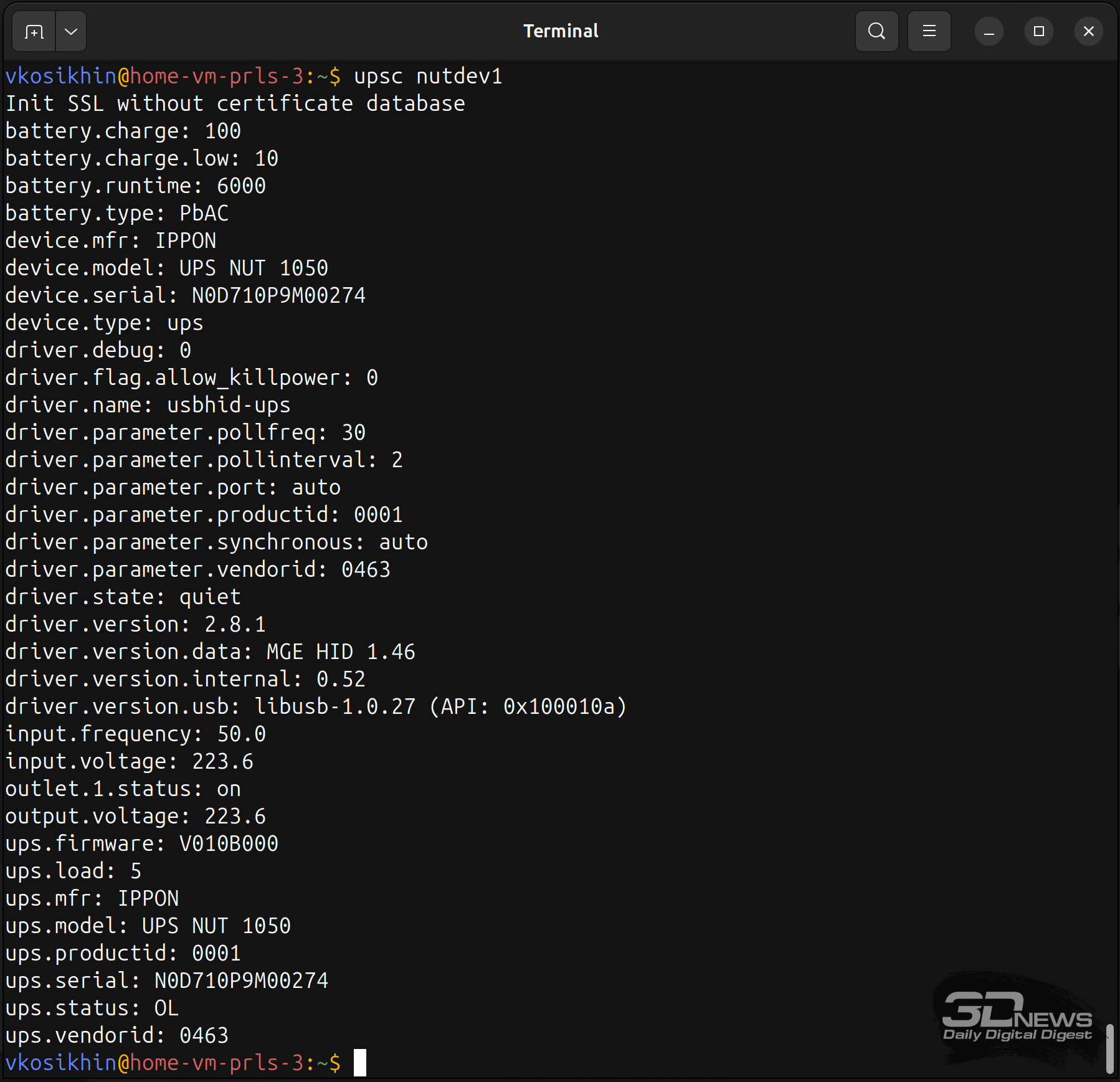

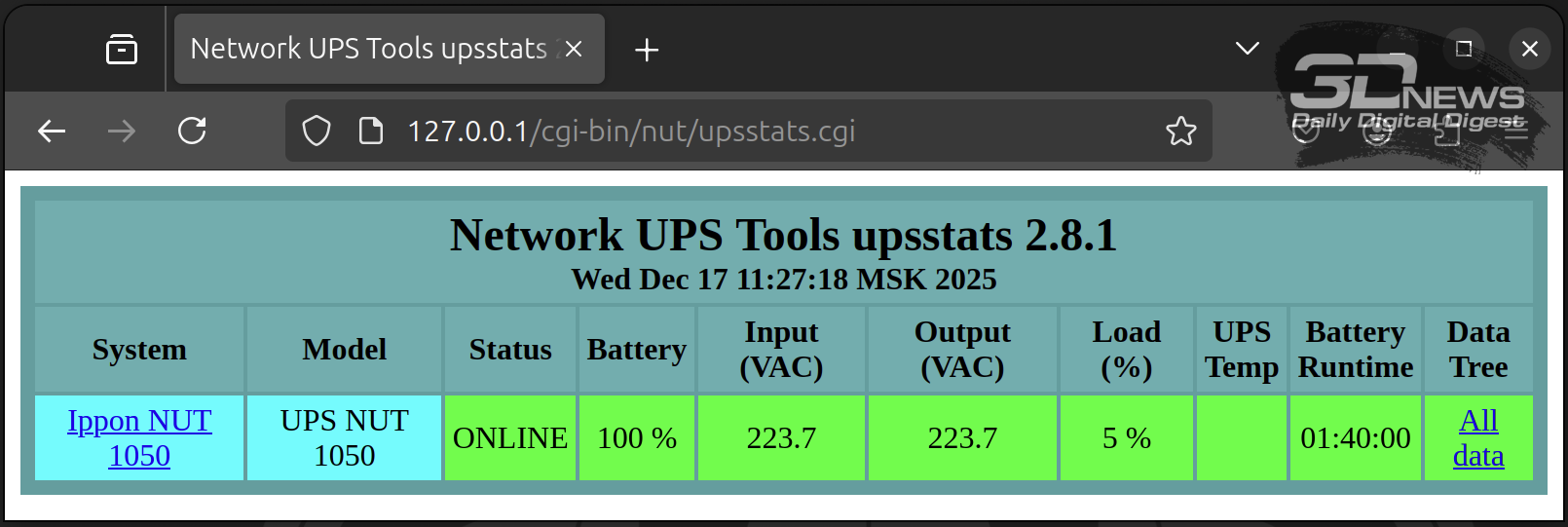

В простейшей конфигурации NUT позволяет запрашивать данные состояния ИБП через командную строку, что уже открывает широкие возможности для настройки сценариев реагирования на обрыв питания. Устройство передает по USB ожидаемую телеметрию: режим работы, уровень заряда АКБ, входное и выходное напряжение. Однако главной функцией NUT является сбор данных по сети, а к этому можно добавить и журналирование, и графический веб-интерфейс. Для быстрой настройки NUT советуем воспользоваться руководством.

⇡#Результаты тестирования

Ступенчатый AVR переходит в повышающий режим, когда входное напряжение падает до 202 В, и тогда на выходе ИБП появляются 240 В. Входное напряжение 168 В и ниже расценивается как обрыв питания. В свою очередь, повышающий режим срабатывает при входном напряжении 251 В, а ИБП начинает выдавать 214 В.

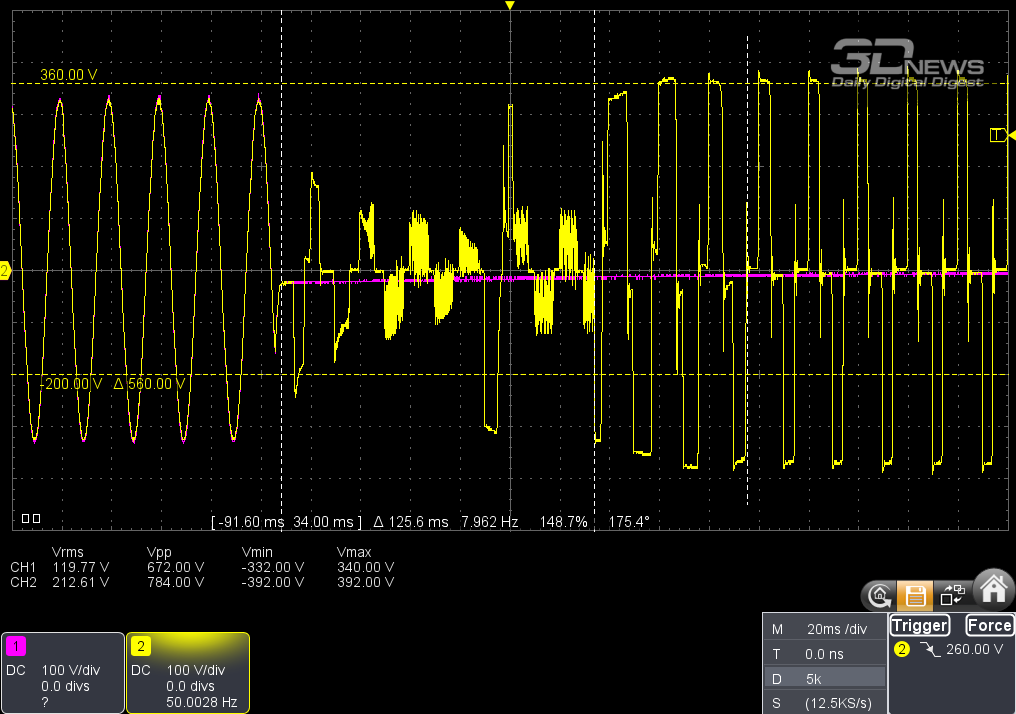

Поскольку Ippon NUT 1050 не рассчитан на автономное питание при полной нагрузке в 650 Вт, тестирование переходных процессов мы начали с мощности 455 Вт (70 % паспортного максимума). По графику видно, что с задачей обеспечения бесперебойного питания в таких условиях герой обзора не справился: пока амплитуда сигнала стабилизировалась, прошло более 100 мс.

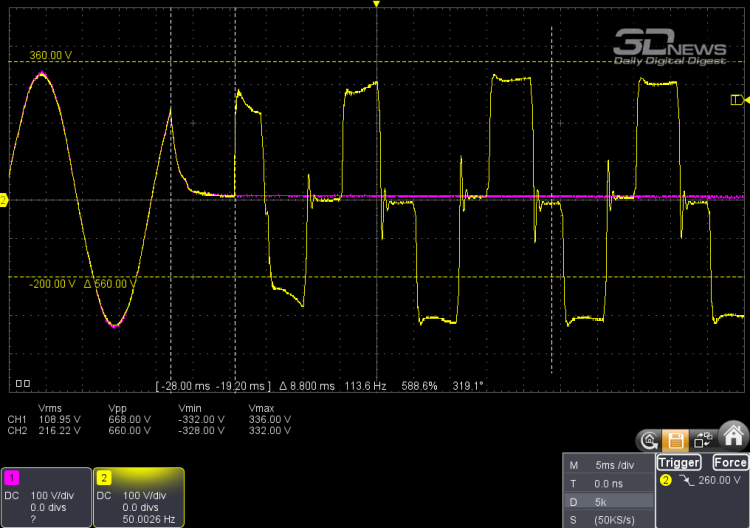

А вот при нагрузке в 325 Вт (50 % номинальной мощности) переключение заняло всего 8,8 мс. Это более чем приемлемая задержка для компьютерных блоков питания. Волна на выходе ИБП имеет практически квадратную форму, а время работы до истощения АКБ составило 2 мин 24 с.

⇡#Выводы

Ippon NUT 1050 выглядит как типичный офисный ИБП, только, в отличие от большинства похожих устройств, имеет ступенчатый AVR. Паспортная мощность 650 Вт в данном случае относится именно к режиму стабилизации напряжения, что характерно для недорогих ИБП. Чтобы обеспечить собственно бесперебойное питание, эту величину придется поделить на два, а значит, новинка лучше всего сочетается с маломощными ПК или сетевым оборудованием. Благо совместимость с программами Network UPS Tools означает поддержку длинного списка операционных систем для наблюдения за рабочими параметрами ИБП и настройки сценариев реагирования на аварийные события. Немаловажно и то, что Ippon NUT 1050 пассивно охлаждается и не требует полной разборки для обслуживания АКБ.
