Обзор материнской платы MSI MAG X870E GAMING PLUS MAX WIFI: собираем на Zen 5 сегодня, присматриваемся к Zen 6 — завтра

Герой этого обзора предлагает максимум того, что вы можете получить от платформы AM5. С учетом того, что платы AMD 800-й серии получат поддержку чипов поколения Zen 6, мы вправе говорить о высокой актуальности таких устройств, как MAG X870E GAMING PLUS MAX WIFI. Их функциональность и производительность еще долгое время будет считаться передовой. Поверьте, в данном случае речь идет о годах. Следовательно, вооружившись таким «фундаментом», проще, интереснее и выгоднее планировать постепенный и своевременный апгрейд системы в будущем.

MSI MAG X870E GAMING PLUS MAX WIFI

⇡#Технические характеристики и комплектация

MSI MAG X870E GAMING PLUS MAX WIFI — победитель в номинации на самое длинное название материнской платы года. Шутки шутками, но пользователь может элементарно запутаться при выборе необходимой модели. Так, на полках компьютерных магазинов вы встретите версии MAG X870E GAMING MAX WIFI, X870E GAMING PLUS WIFI и X870 GAMING PLUS WIFI. Полные технические характеристики героя сегодняшнего обзора указаны в таблице ниже.

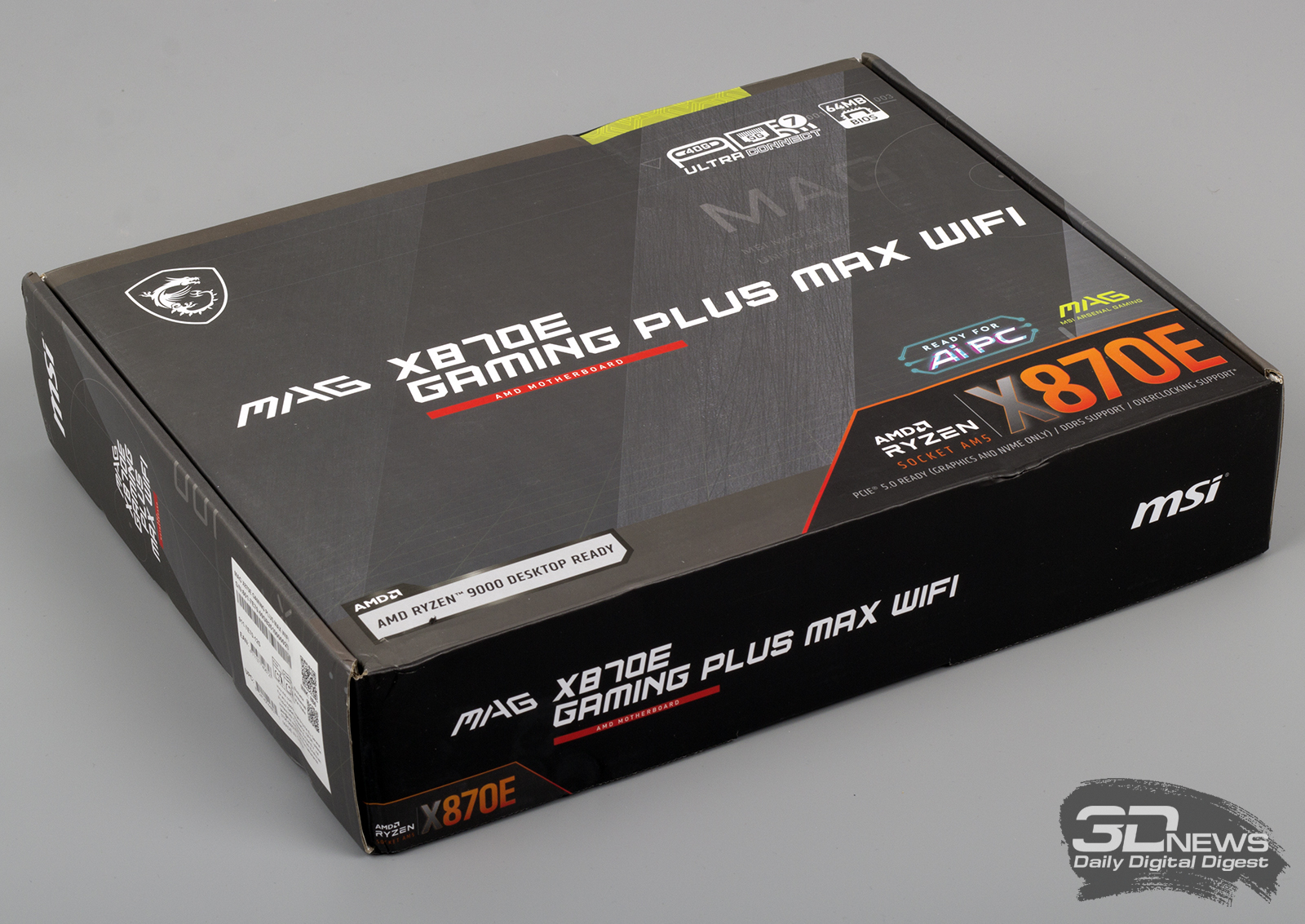

Упаковка MAG X870E GAMING PLUS MAX WIFI не обескуражит своего владельца помпезностью и броскостью. Ну и хорошо — зато она помещается в любом рюкзаке средних размеров. Постоянные читатели 3DNews знают: главное — что находится внутри. А там:

• наклейки для кабелей, стикеры, руководство пользователя и прочая макулатура;
• два SATA-кабеля;
• удлинитель для подключения подсветки EZ Conn;
• удлинитель EZ Front Panel Cable, упрощающий подключение органов управления корпуса;
• антенна встроенного модуля беспроводной связи с подставкой;
• дополнительные крепежи для накопителей M.2 и ключ для крепления EZ M.2 CLIP II Remover.

⇡#Особенности матплаты

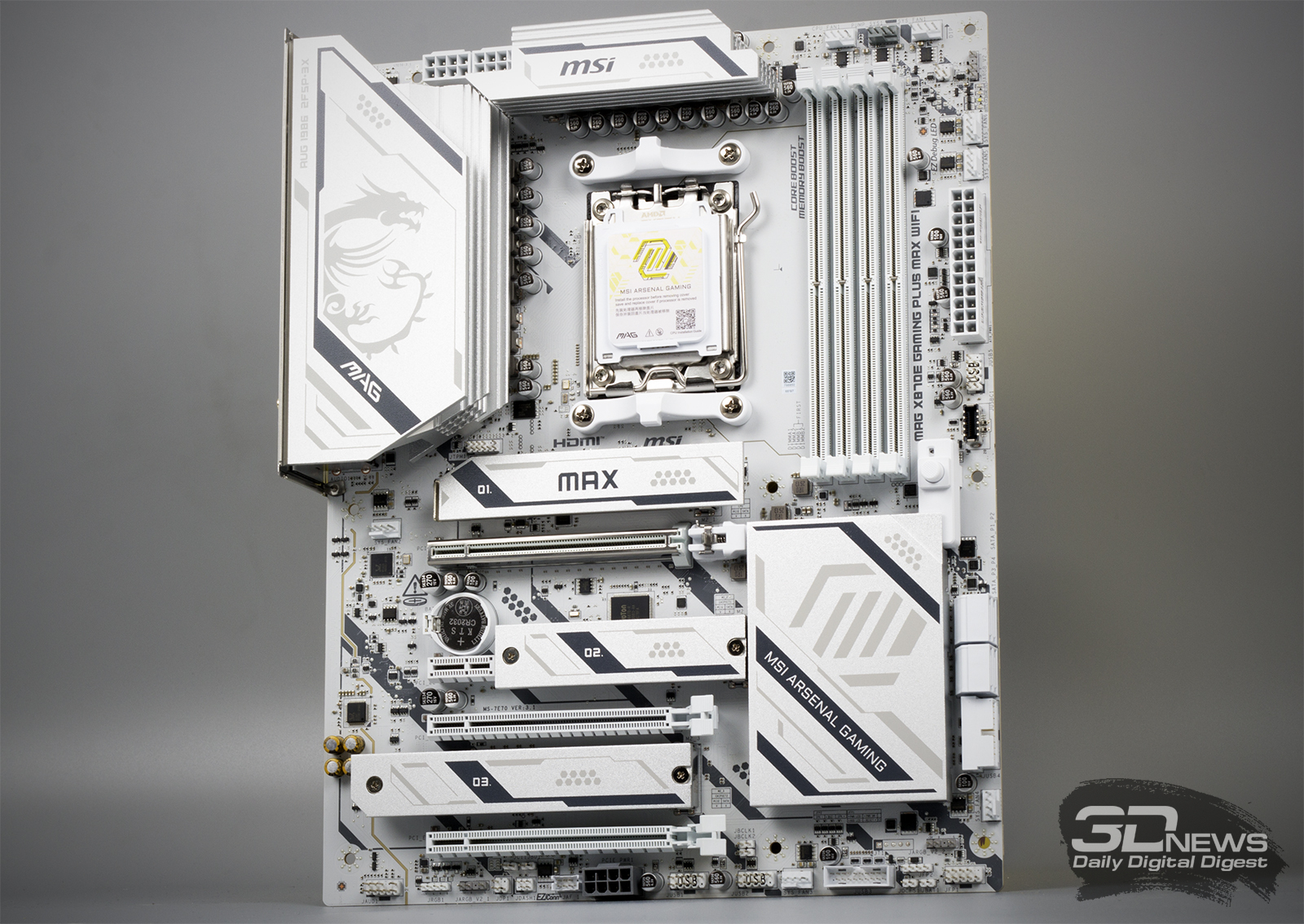

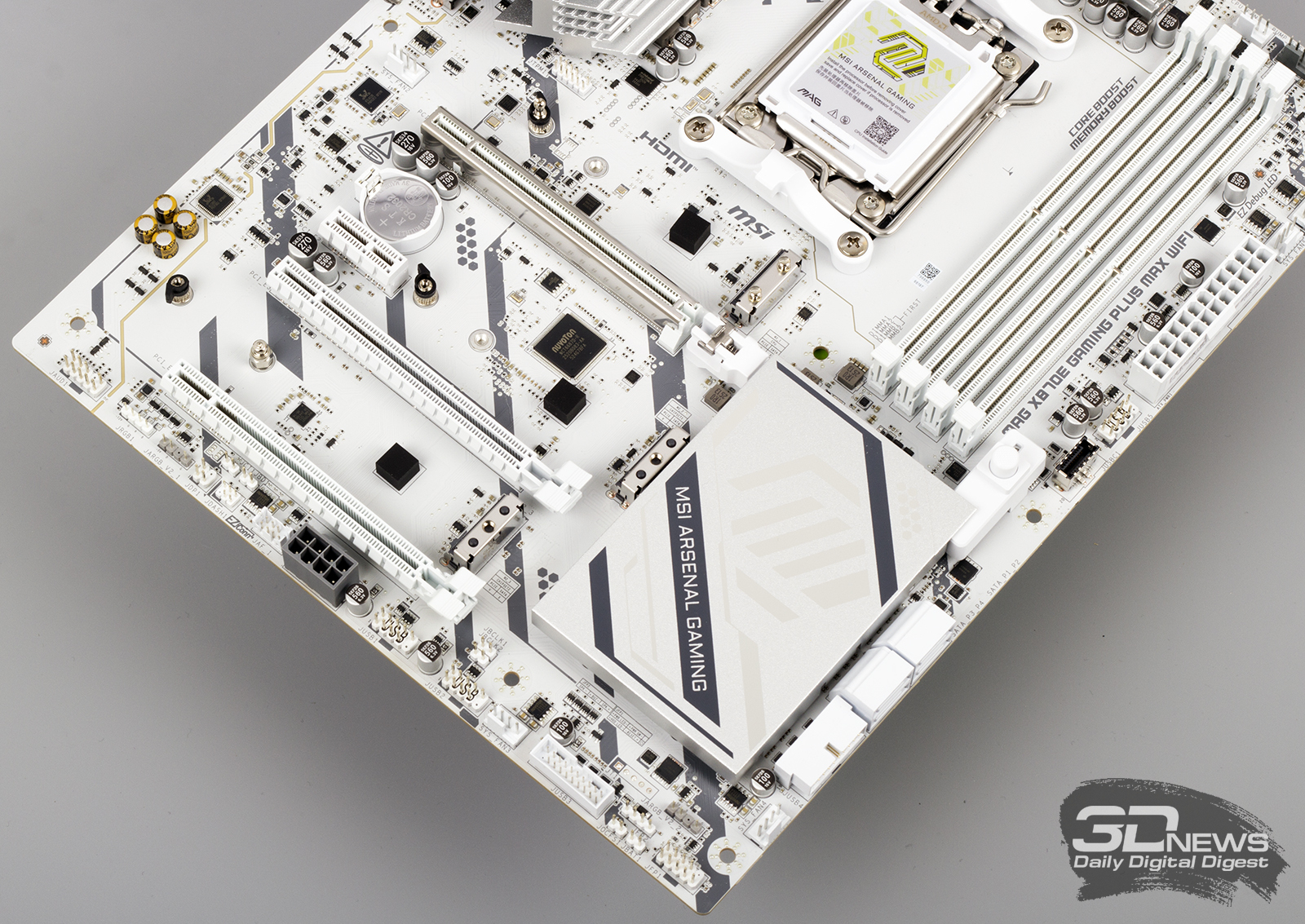

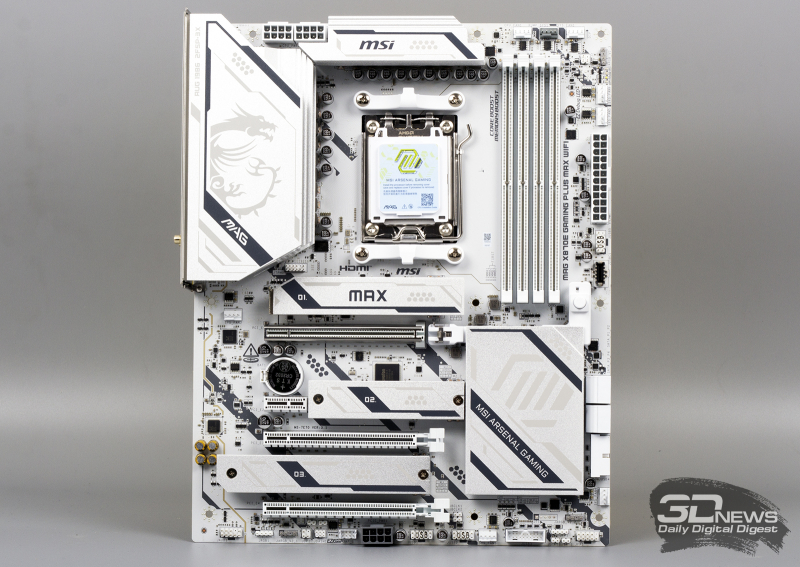

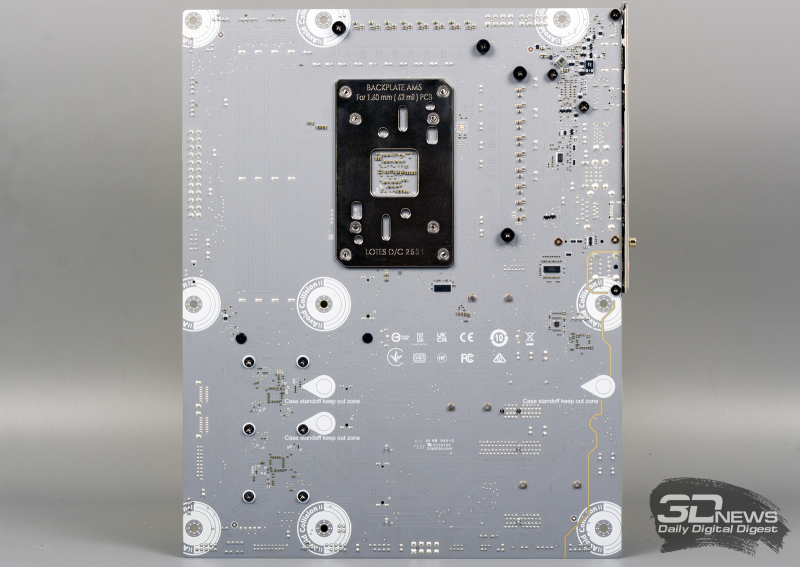

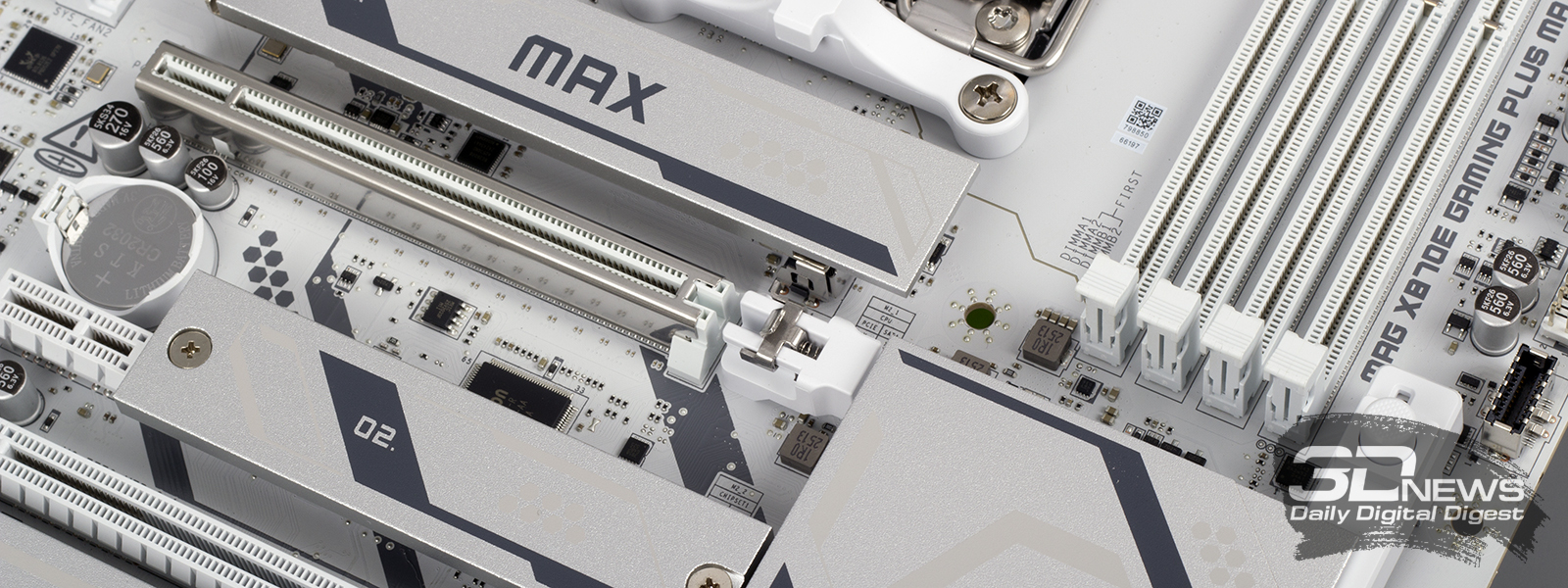

В обзорах материнских плат я редко описываю их внешний вид, но в случае с MAG X870E GAMING PLUS MAX WIFI определенно стоит сделать исключение. Дело в том, что устройство нельзя назвать белым. Скорее речь идет об использовании текстолита и прочих деталей серебряного цвета. Как человек, постоянно собирающий системные блоки, отмечу, что герой обзора одинаково хорошо будет смотреться как в конфигурациях белого цвета, так и в системах, использующих черные комплектующие. Простора для творчества много.

MSI MAG X870E GAMING PLUS MAX WIFI

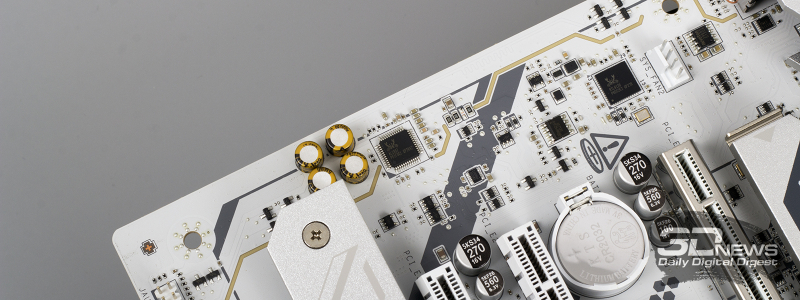

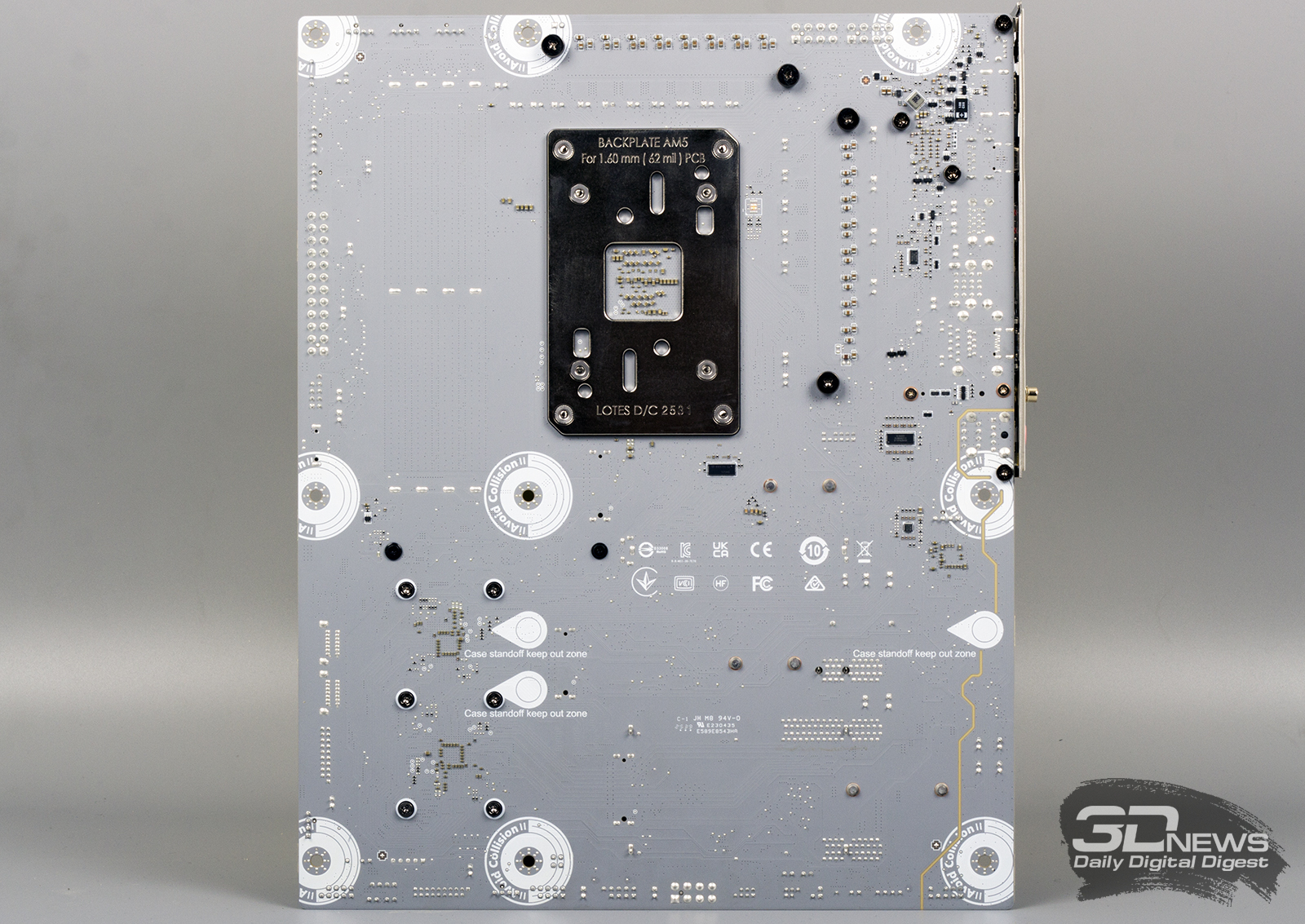

Важно, что в основе MAG X870E GAMING PLUS MAX WIFI лежит 8-слойная печатная плата. Значит, мы вправе ожидать от материнки стабильной работы под очень высокими нагрузками и отличной оптимизации центрального процессора и оперативной памяти. Плата поддерживает все вышедшие Ryzen, совместимые с гнездом AM5. На текстолите распаяно четыре слота UDIMM, столько же портов PCI Express и три разъема M.2 для установки твердотельных накопителей. Броня присутствует: силовые цепи конвертера питания охлаждаются массивными алюминиевыми радиаторами; каждый «ангар» под SSD оснащен «крышей» в виде системы охлаждения M.2 Shild Frozr; чипсет накрыт крупной алюминиевой пластиной; основной PEG-интерфейс защищен стальной рамкой Steel Armor II.

MAG X870E GAMING PLUS MAX WIFI — игровая материнская плата, и отчего-то мне кажется, что на ее основе будут собирать мощные ПК с Ryzen 7 9800X3D, видеокартой уровня GeForce RTX 5080, минимум 32 Гбайт ОЗУ и быстрым твердотельным накопителем. К такому набору железа так и просится необслуживаемая СЖО или суперкулер. Проблем во время сборки комплектующих у вас не возникнет.

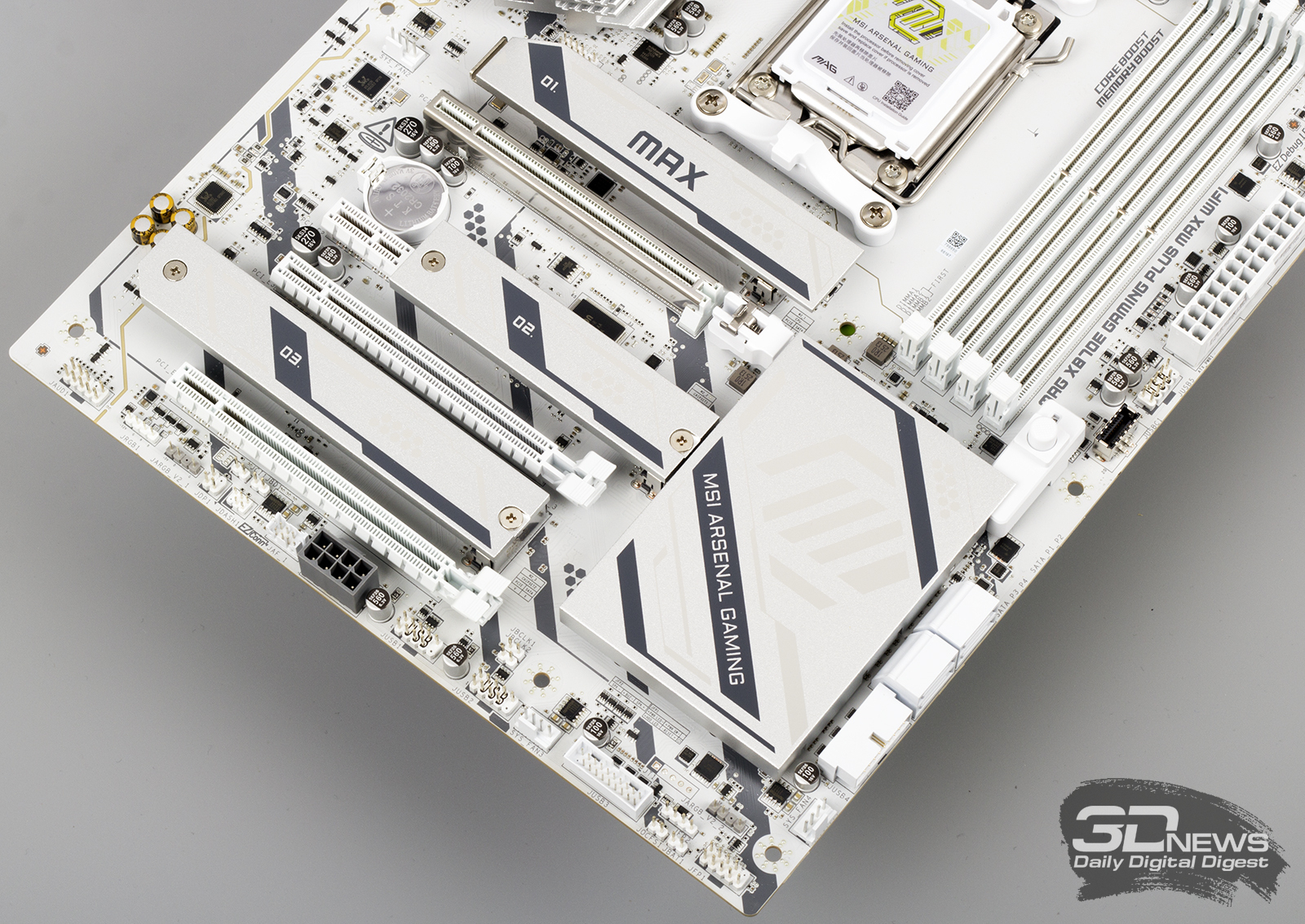

Смотрите, ни один суперкулер не перекроет распаянный ниже сокета PEG-порт. «Достаться» может модулям оперативной памяти, но при грамотном выборе железа ничего критичного не произойдет — смотрите на высоту комплекта. Большие и горячие современные видеокарты, как правило, занимают в корпусе три, а то и четыре слота расширения. Значит, с портом PCI Express x1 3.0 на MAG X870E GAMING PLUS MAX WIFI придется распрощаться. Основной PEG-порт работает в режиме PCI Express x16 5.0, если в системе установлен чип серий Ryzen 7000 или Ryzen 9000. Кроме того, благодаря защелке EZ PCI-E, громоздкие видеокарты легко устанавливать в корпус и извлекать из него. Опытный сборщик разберется даже с закрытыми глазами.

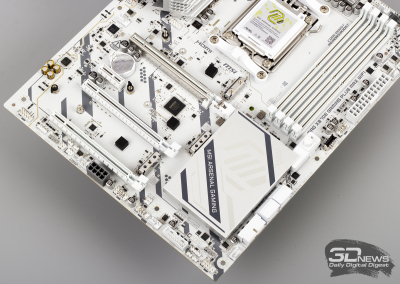

Прочие слоты PCI Express собраны в полноценных корпусах, но работают в усеченном режиме. Они подключены напрямую к чипсету и не конфликтуют с разъемами для накопителей.

Основной порт M.2 подключен напрямую к процессору и работает в режиме PCI Express x4 5.0. Самые быстрые SSD — welcome в нашу сборку. Разъем оснащен быстросъемным радиатором EZ M.2 Shield Frozr II, что обеспечивает моментальный доступ к накопителю. Прочие M.2-слоты тоже оснащены охлаждающими радиаторами. В случае использования в системе габаритной видеокарты второй порт под SSD будет перекрыт. Не вижу ничего страшного в этой ситуации.

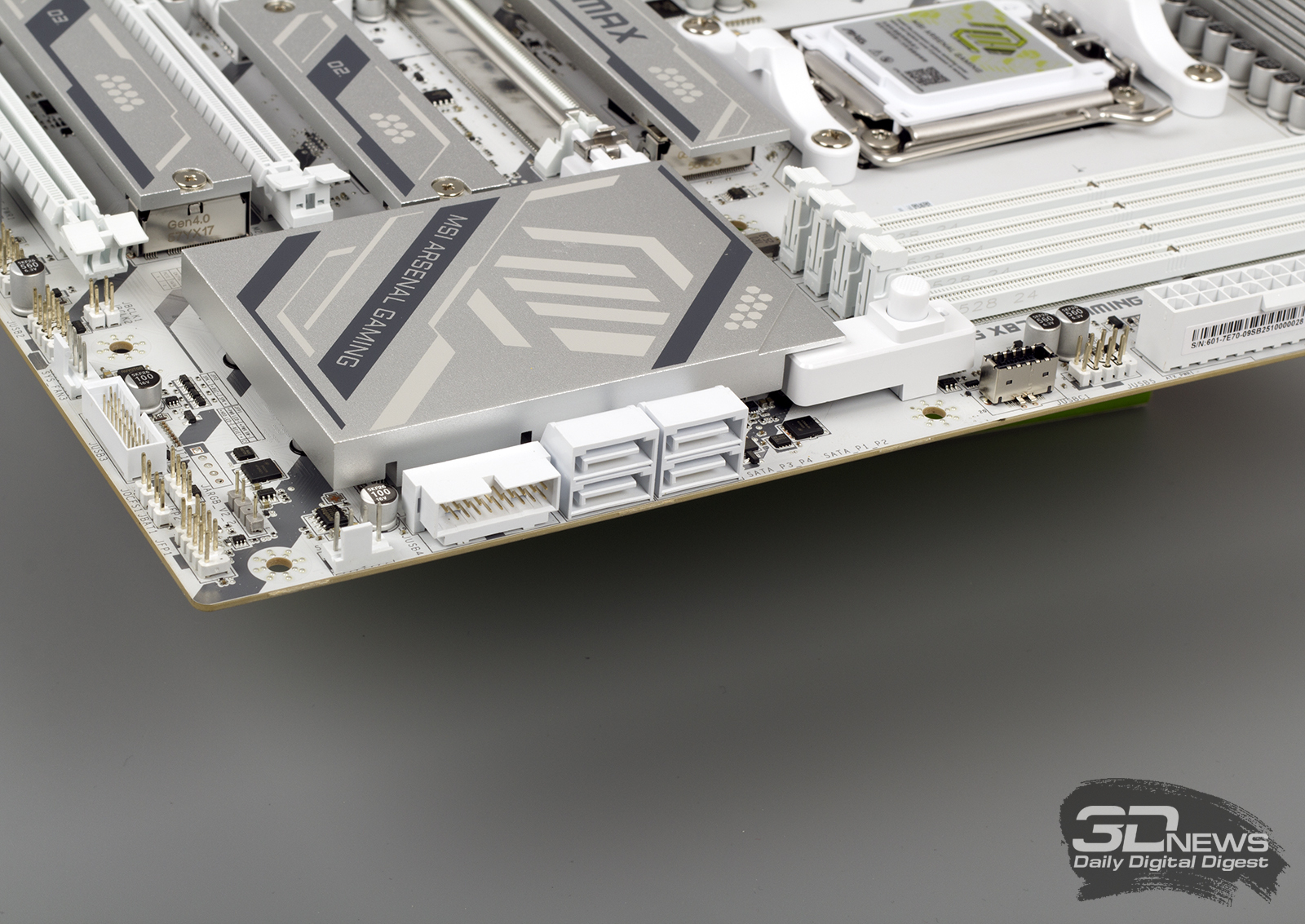

А еще MAG X870E GAMING PLUS MAX WIFI оснащена четырьмя портами SATA 6 Гбит/с.

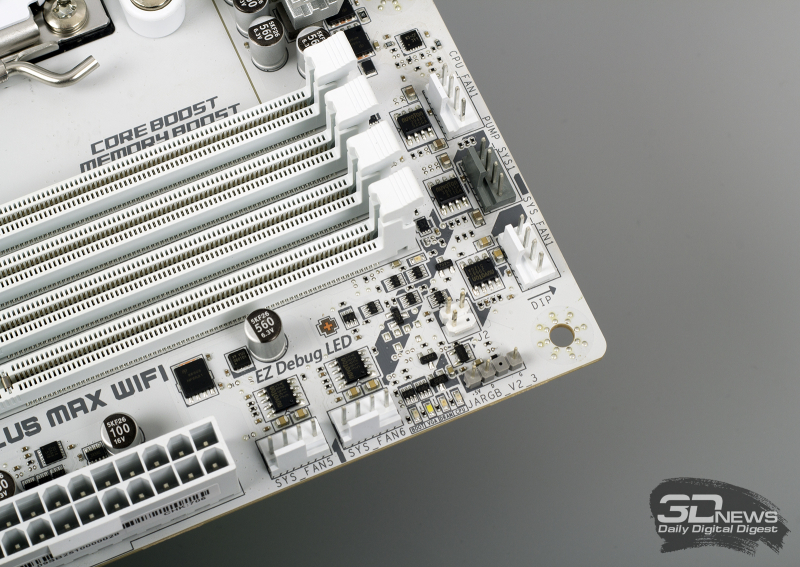

Материнская плата оснащена сразу восемью коннекторами для подключения вентиляторов! Все порты умеют регулировать частоту вращения вентиляторов как с ШИМ, так и без нее. Весь необходимый инструментарий заложен в BIOS устройства. Основной блок разъемов расположен в правой верхней части текстолита. Здесь кучно распаяны пять коннекторов для подключения вентиляторов и помпы СЖО, колодки для подключения RGB-лент, а также линейка светодиодов EZ Debug — она показывает, на каком этапе находится инициализация оборудования во время запуска системы.

MAG X870E GAMING PLUS MAX WIFI совместима с современными компьютерными корпусами. Мы можем подключить до шести портов USB 2.0 и до четырех — USB 3.2 Gen1. Кроме того, устройство обеспечивает работу корпусного разъема USB 3.2 Gen2 C-типа с пропускной способностью до 10 Гбит/с.

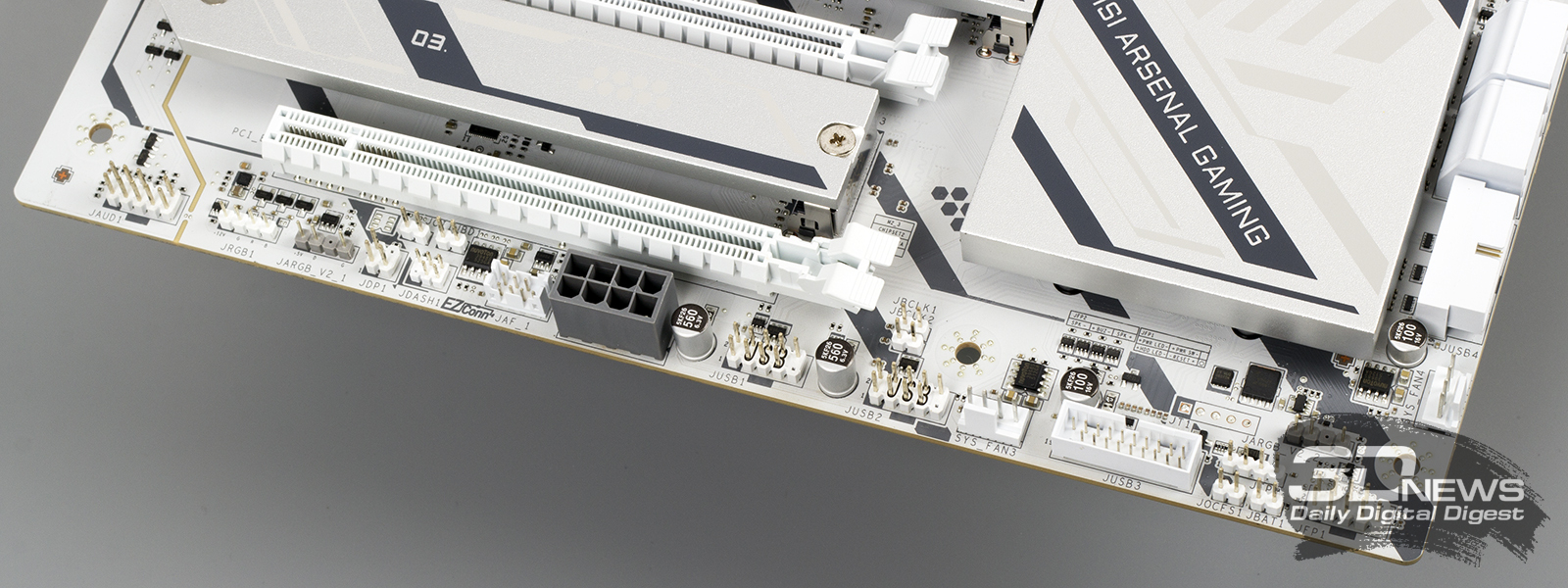

В нижней части материнской платы расположен разъем питания PCI-E 6+2. Его предназначение — более стабильное питание слотов расширения устройства.

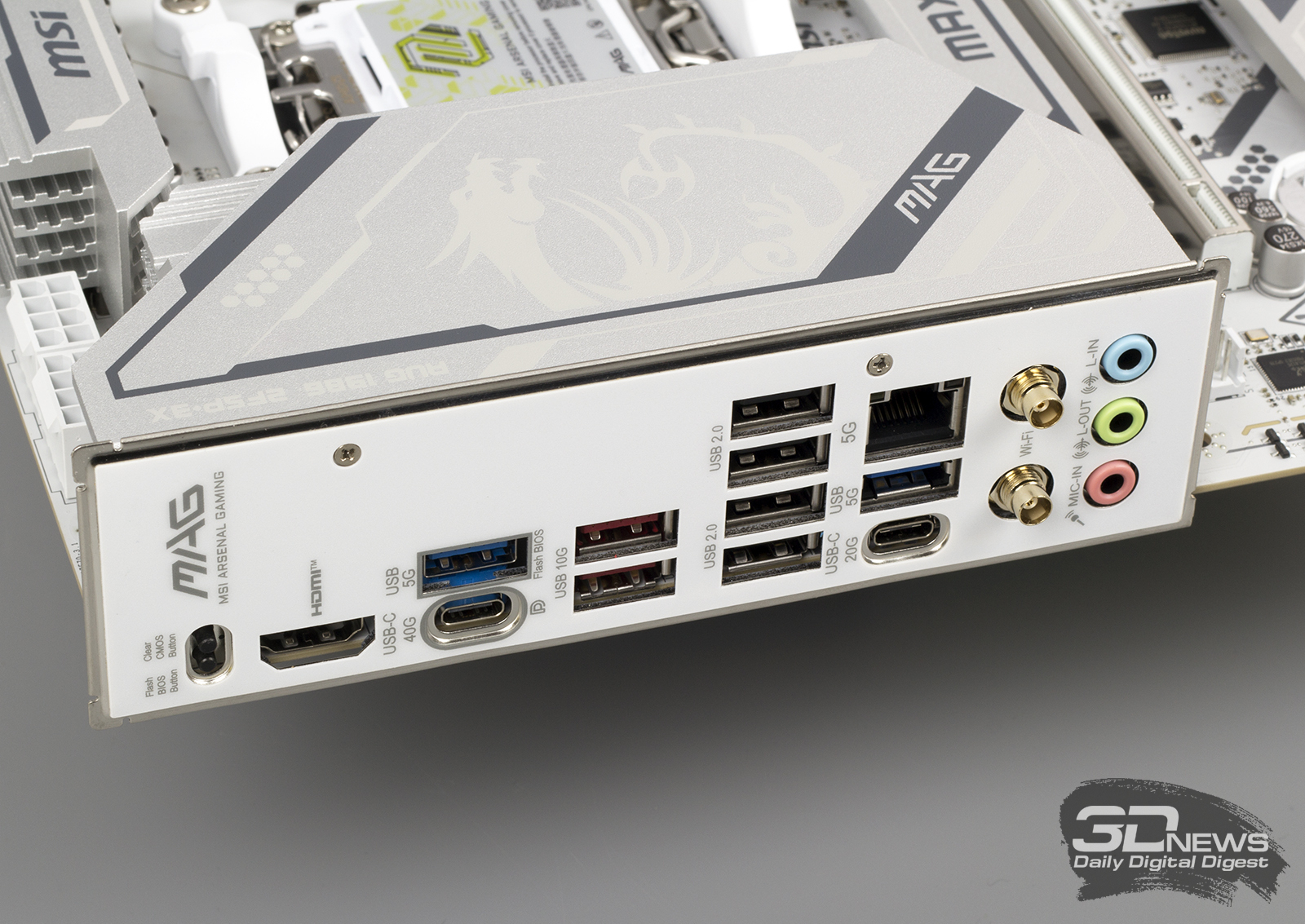

I/O-панель платы выглядит внушительно. Обращают на себя внимание кнопки, позволяющие обновить BIOS устройства и сбросить его настройки. Набор видеовыходов включает HDMI и порт USB4, совместимый с mini-DisplayPort. Пропускная способность последнего составляет 40 Гбит/с. Плюс на панели ввода-вывода размещена куча USB-разъемов всех мастей: от USB 2.0 до USB 3.2 Gen2×2.

За беспроводное сетевое соединение на плате отвечает контроллер Qualcomm QCNCM865, поддерживающий стандарты 802.11a/b/g/n/ac/ax/be и Bluetooth 5.4, а за LAN-связь — 5-гигабитный контроллер Realtek. О поддержке быстрых современных интерфейсов связи с интернетом говорит слово “MAX” в названии устройства. На чем в MAG X870E GAMING PLUS MAX WIFI сэкономили — это на звуковом контроллере. Здесь применено компромиссное решение в виде чипа Realtek ALC897.

Питание центрального процессора организовано при помощи двух разъемов EPS. Подключать второй кабель к материнской плате, впрочем, необязательно. Как уже было сказано, VRM-зона MAG X870E GAMING PLUS MAX WIFI охлаждается двумя массивными алюминиевыми радиаторами. Они не имеют RGB-подсветки, если кому-то важна такая особенность устройства. Радиаторы не объединены, тепло отводится как от дросселей, так и от силовых сборок. На все элементы наклеены термопрокладки с увеличенной до 7 Вт/(м⋅К) теплопроводностью. Контроллер USB4 — хаб ASMedia ASM4242 — охлаждается отдельным небольшим алюминиевым радиатором.

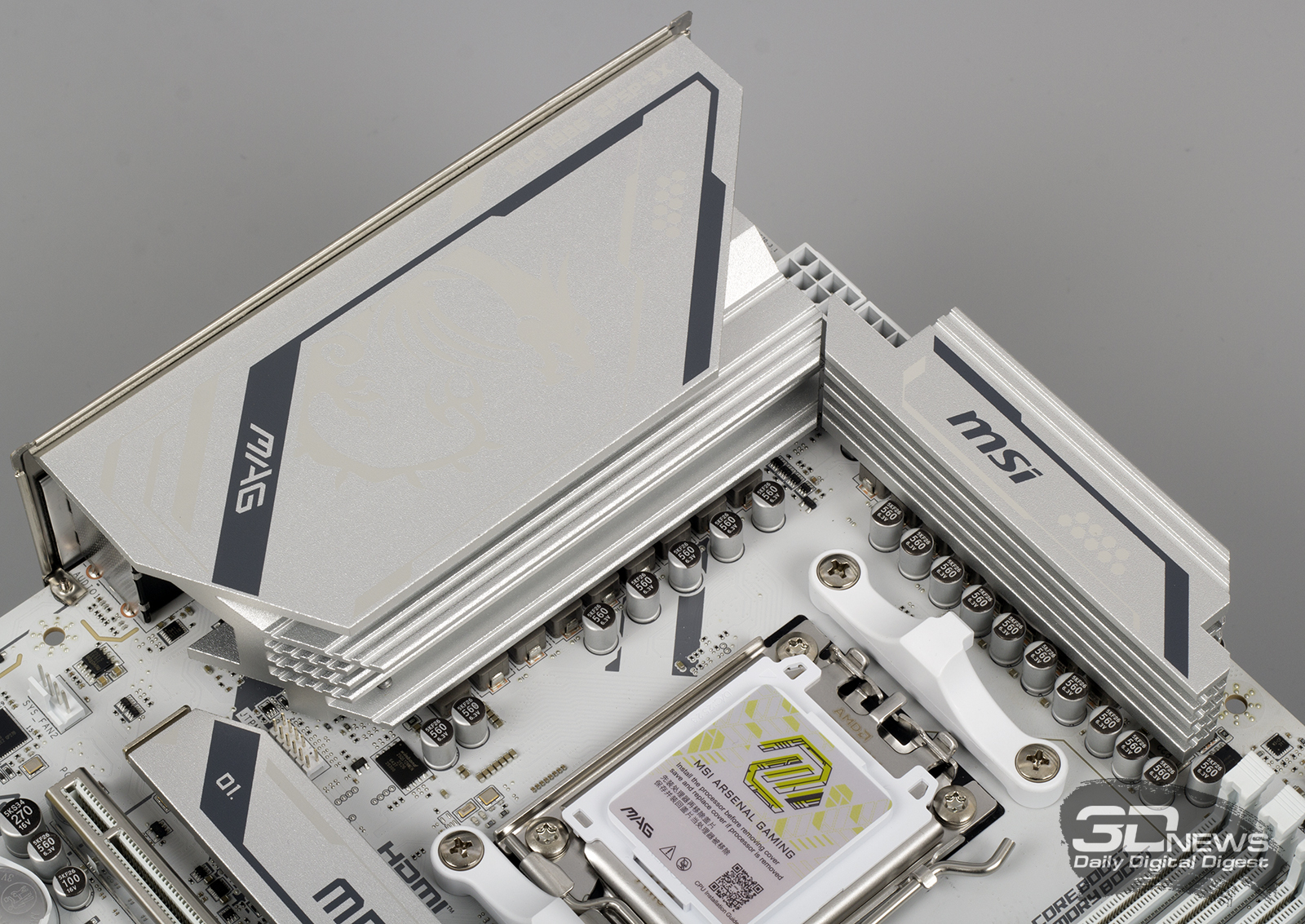

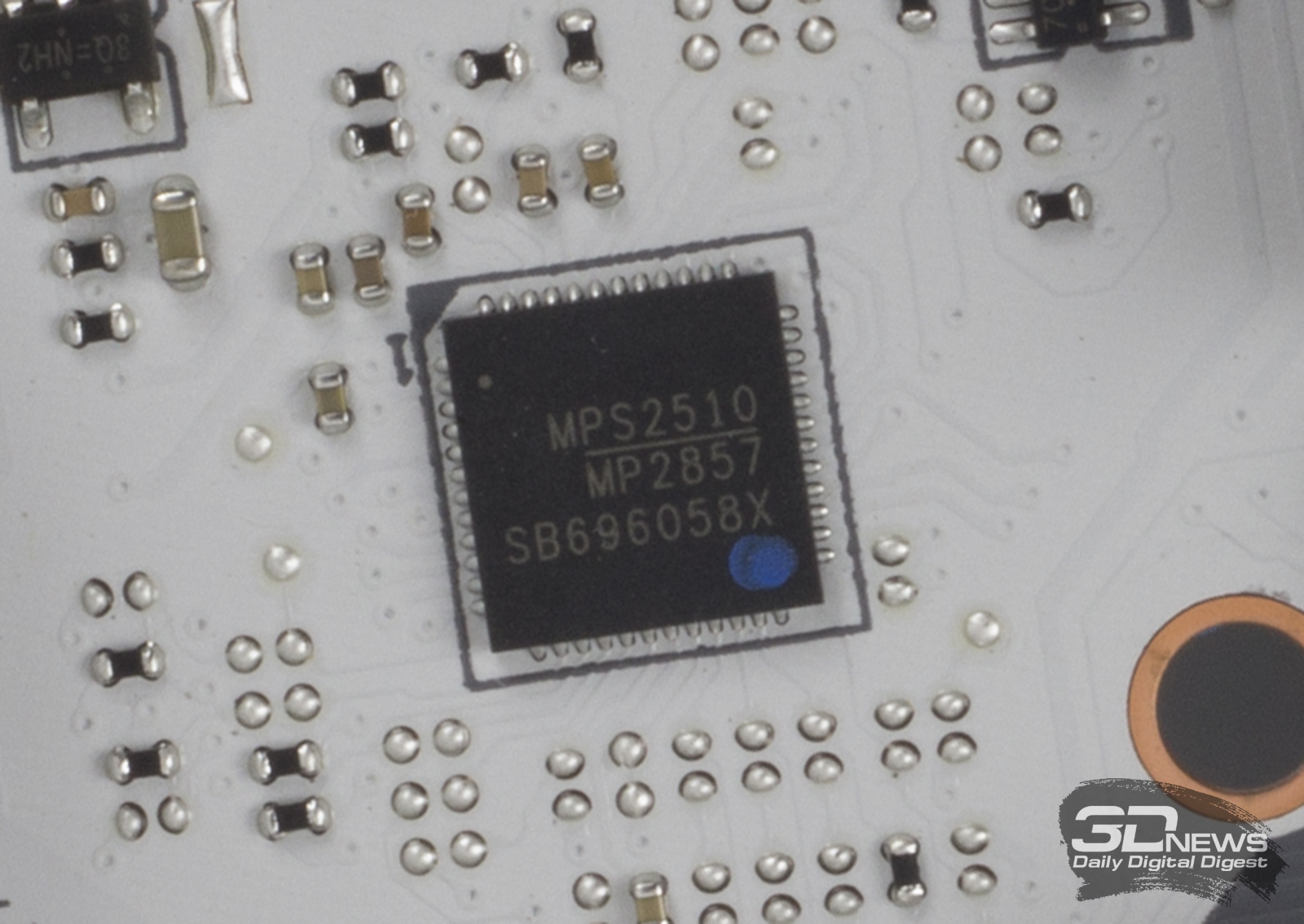

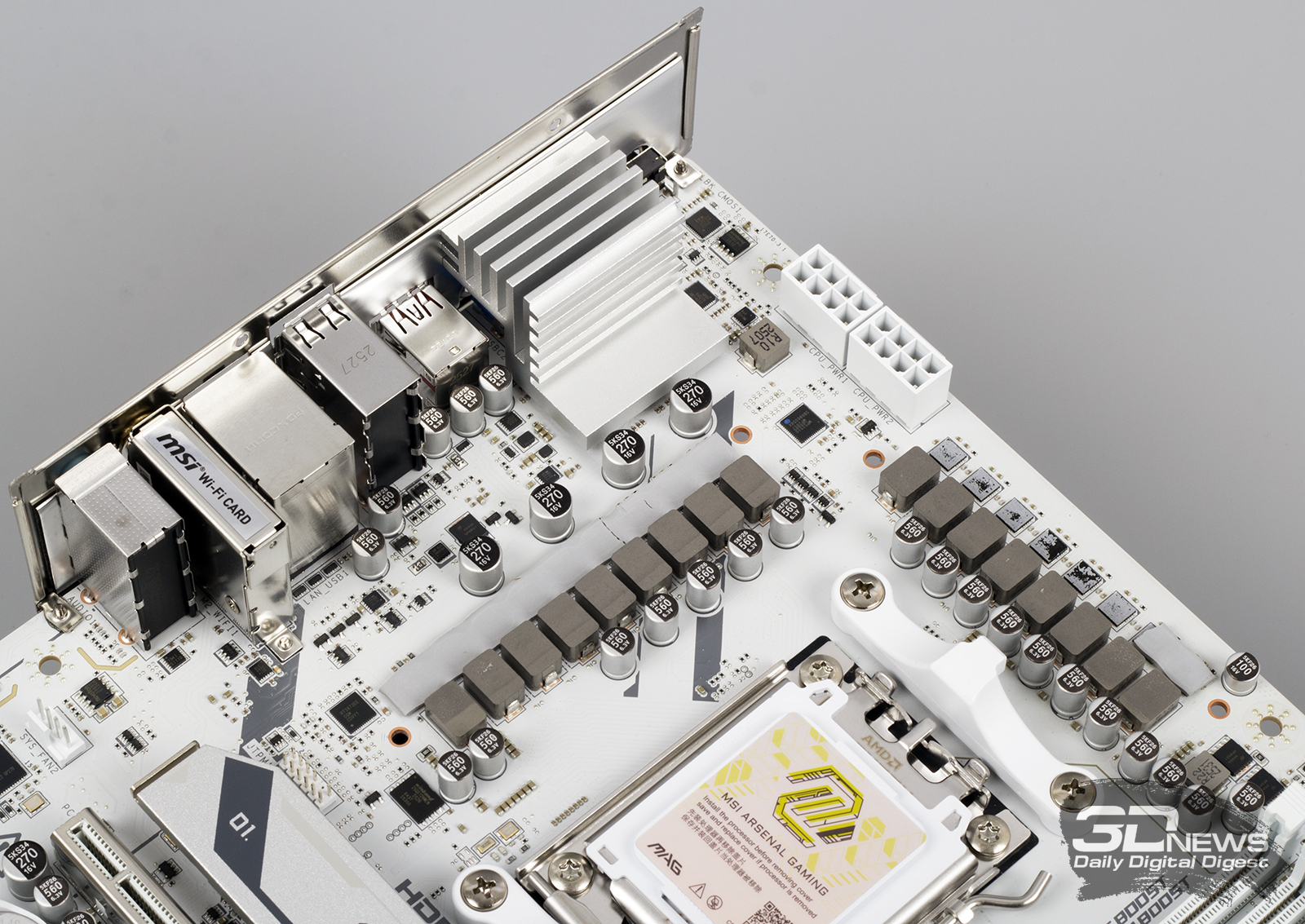

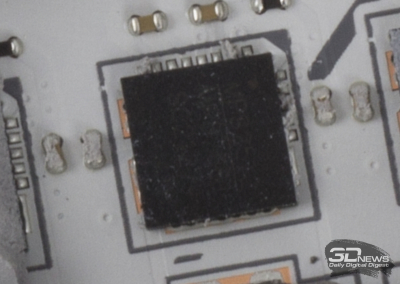

Подсистема питания MAG X870E GAMING PLUS MAX WIFI работает по схеме «14+2+1» и отвечает за стабильность ядер процессора и SoC. Фазами управляет контроллер Monolithic Power Systems MPS2510 — значит, в действительности некоторые фазы подключены параллельно. Используются силовые сборки Monolithic Power Systemas MPS2512, каждая из которых выдерживает нагрузку в 60 А.

⇡#BIOS

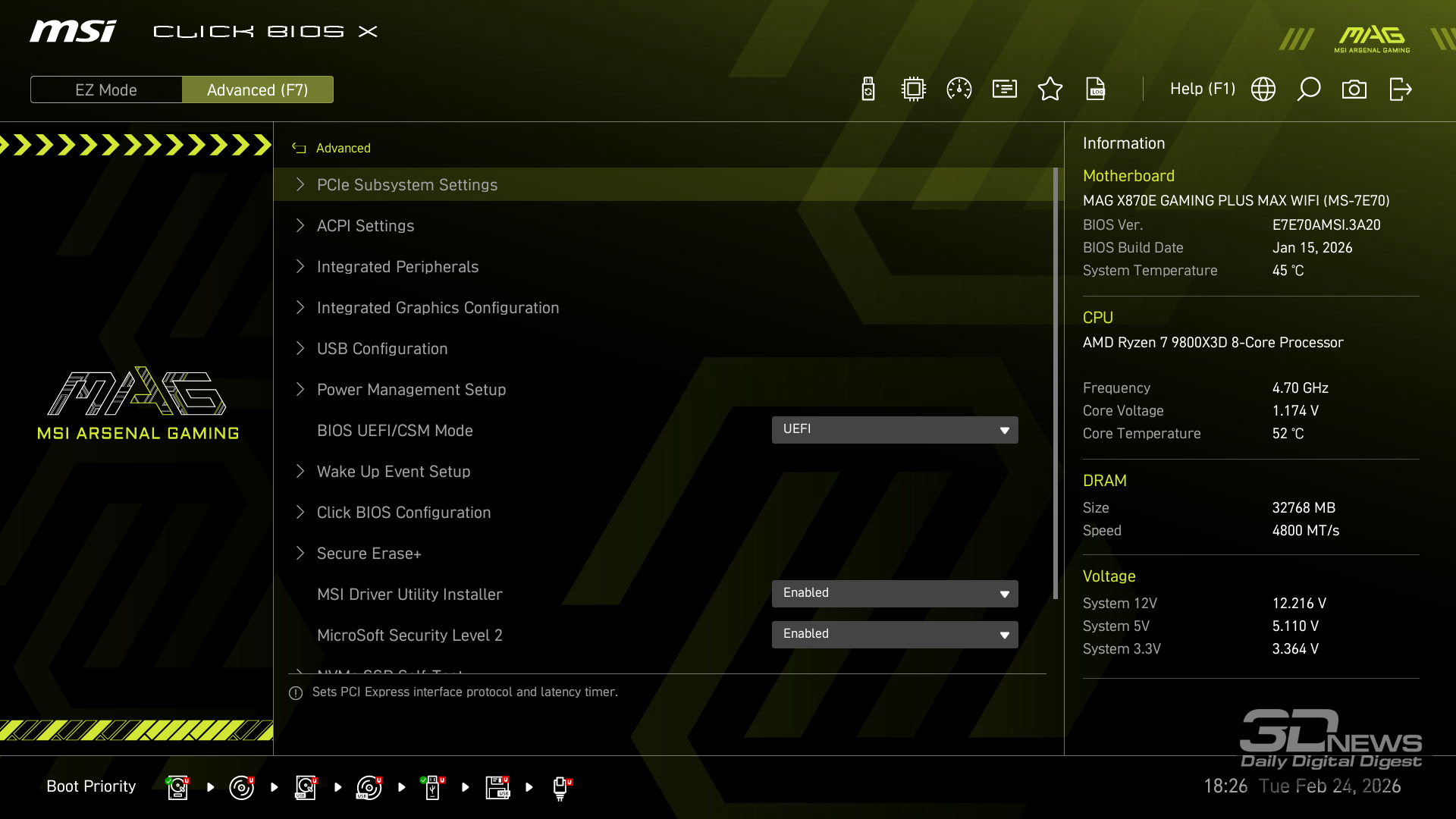

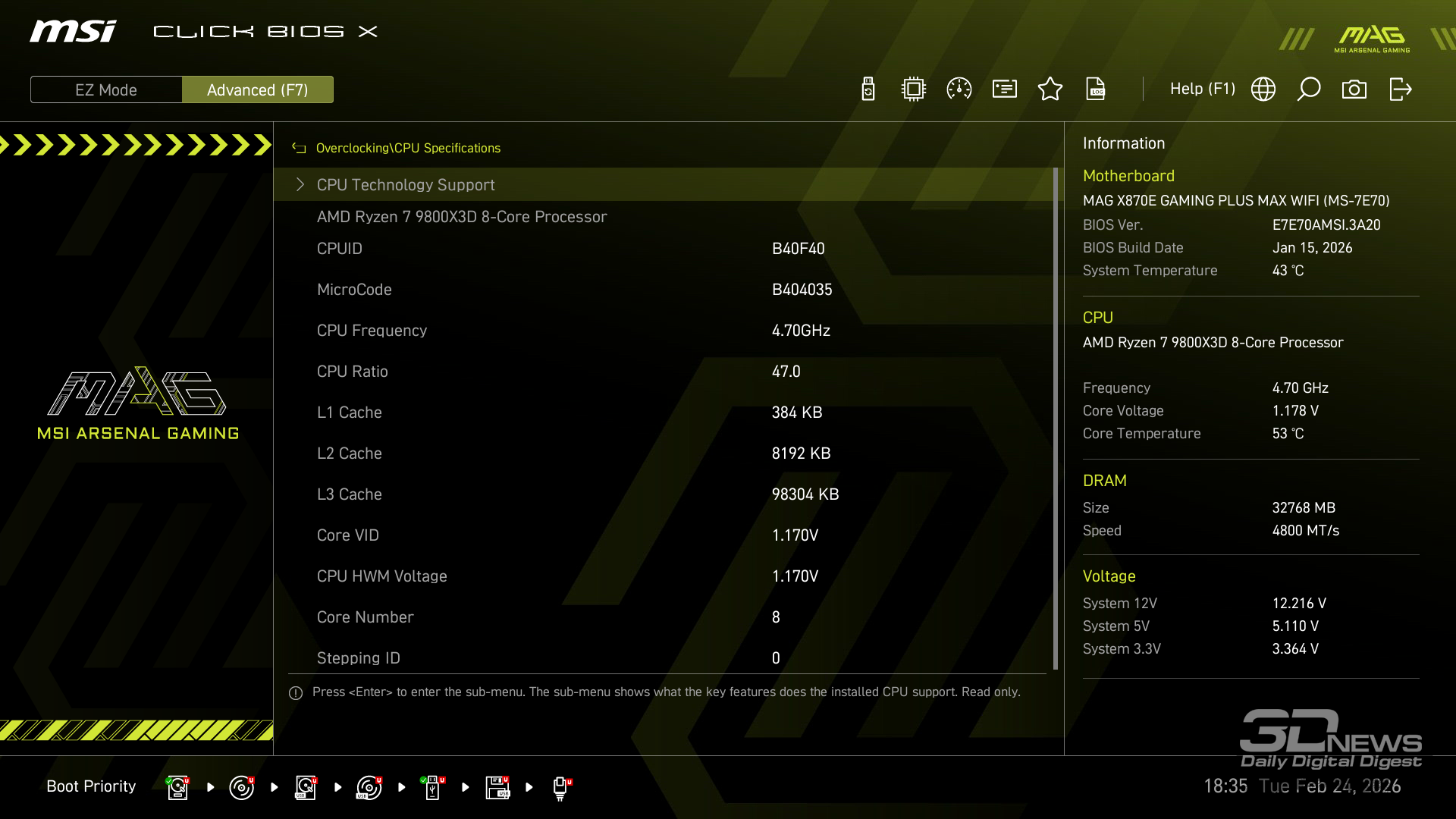

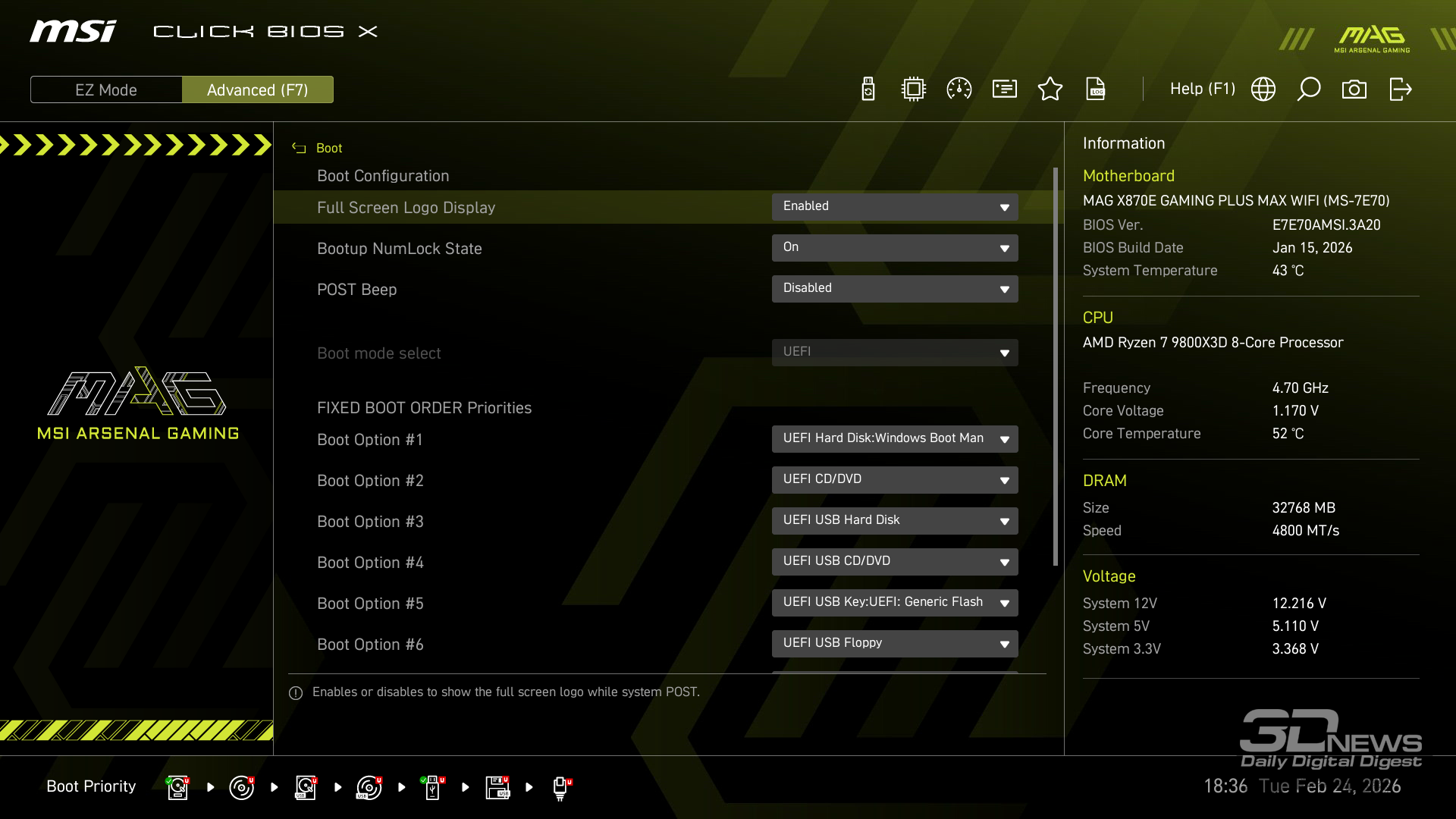

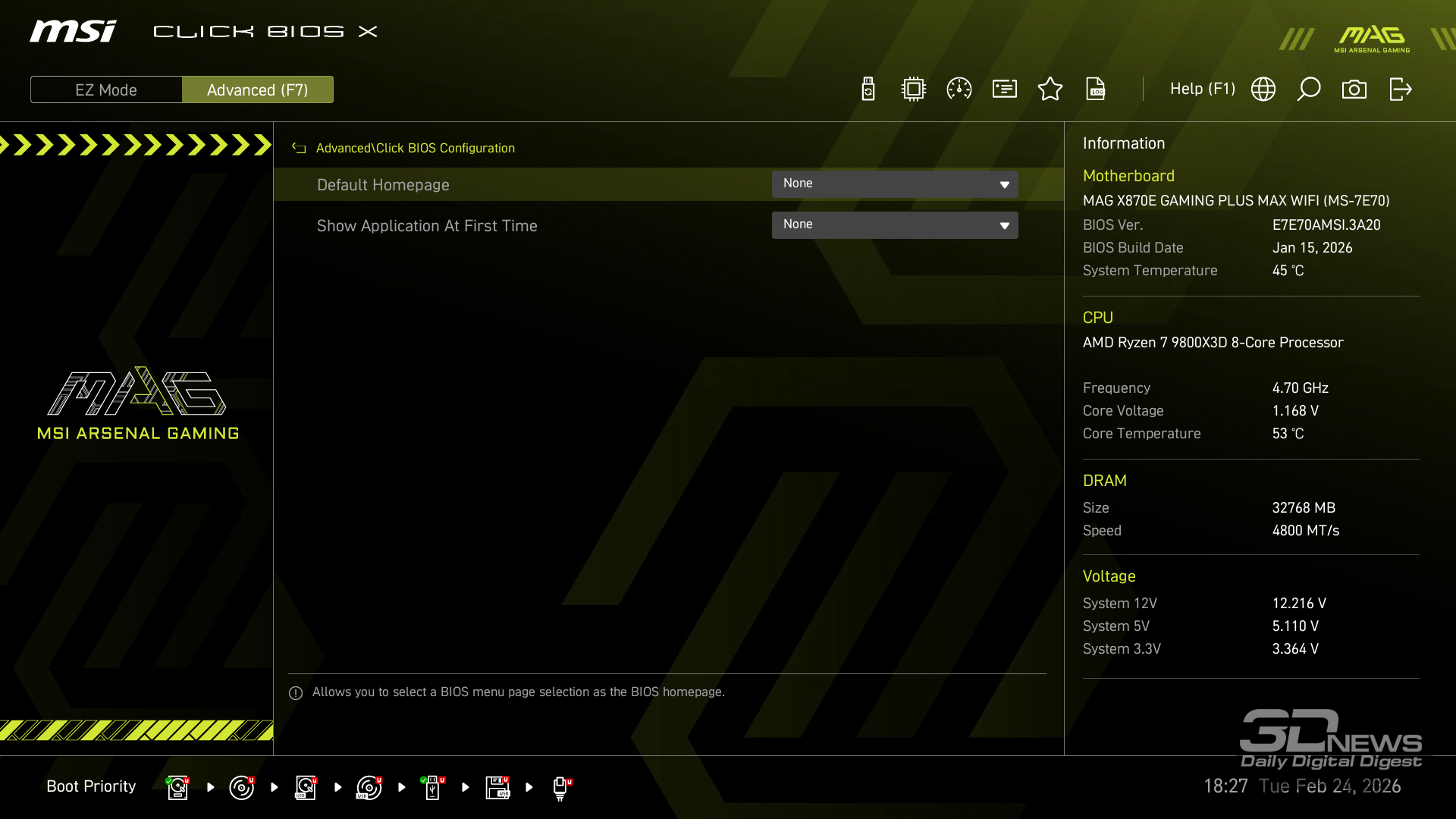

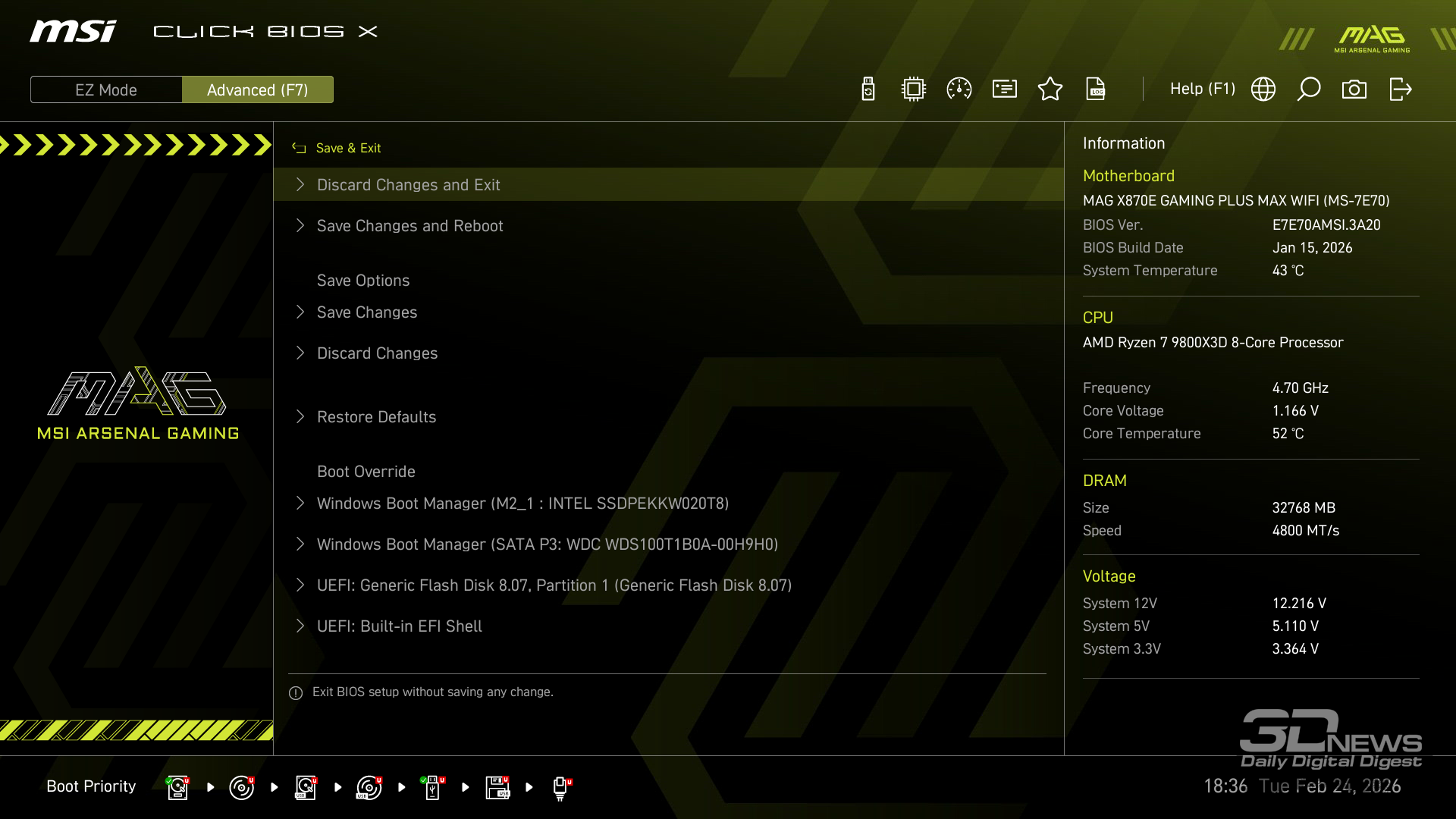

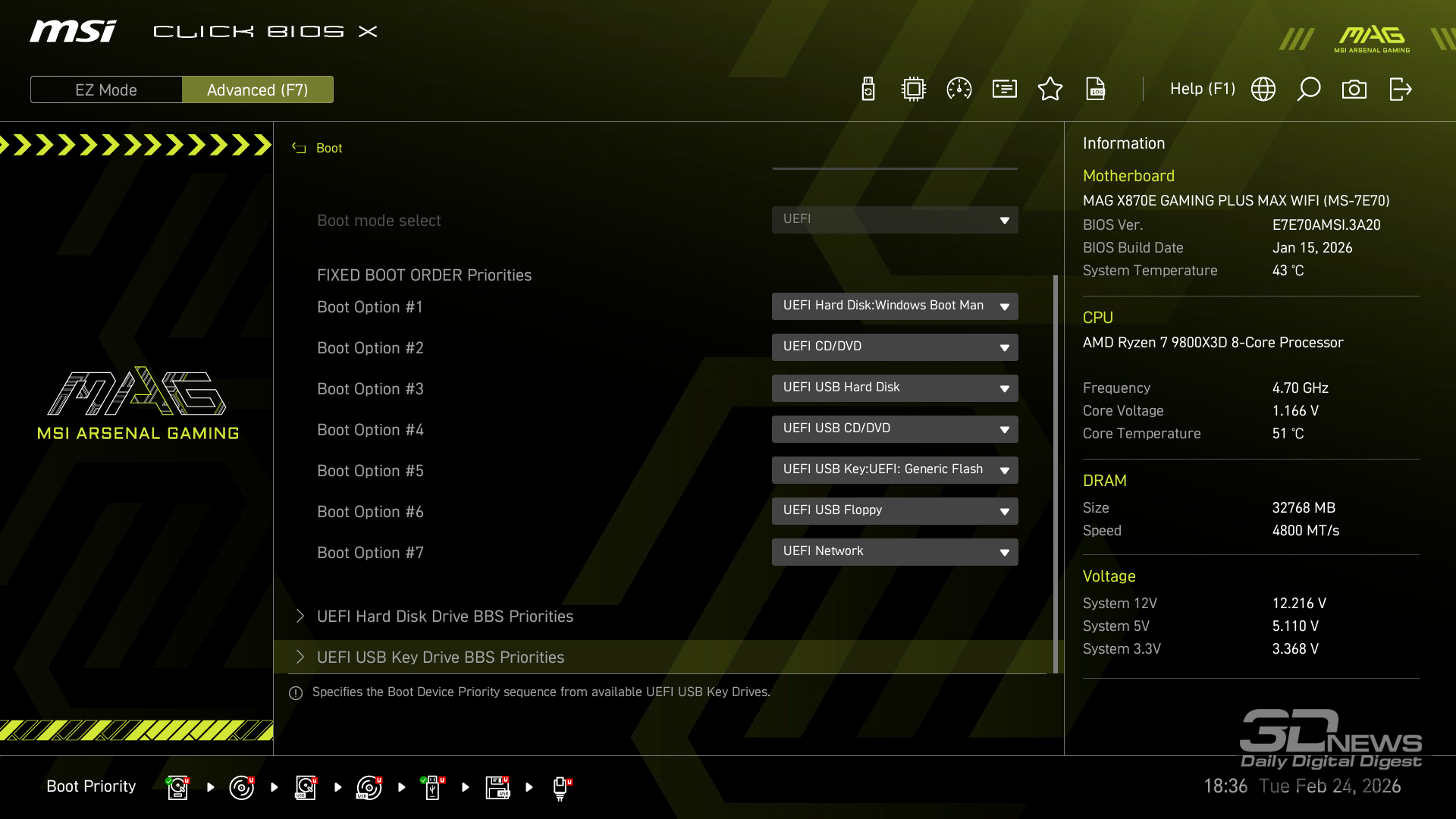

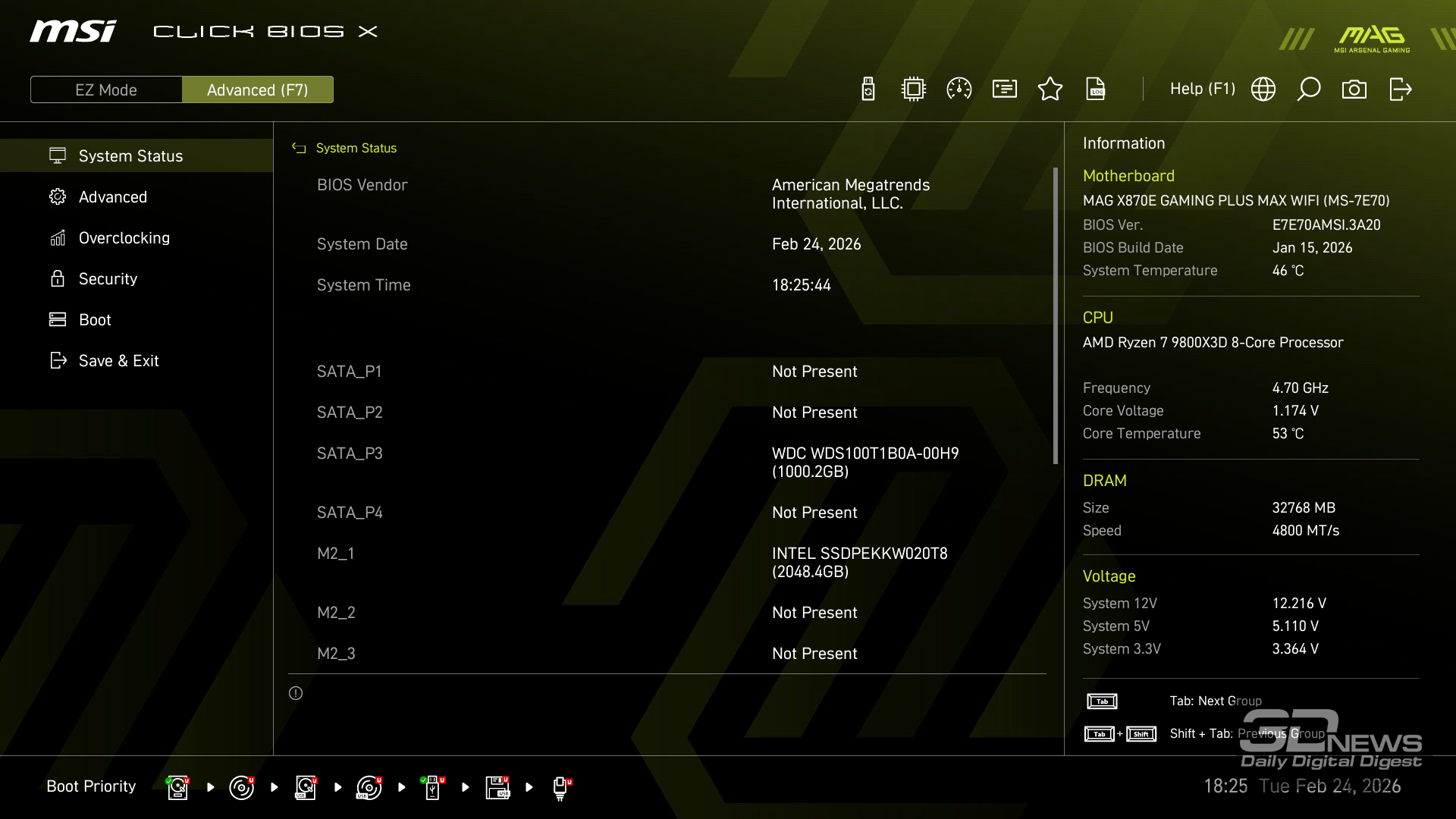

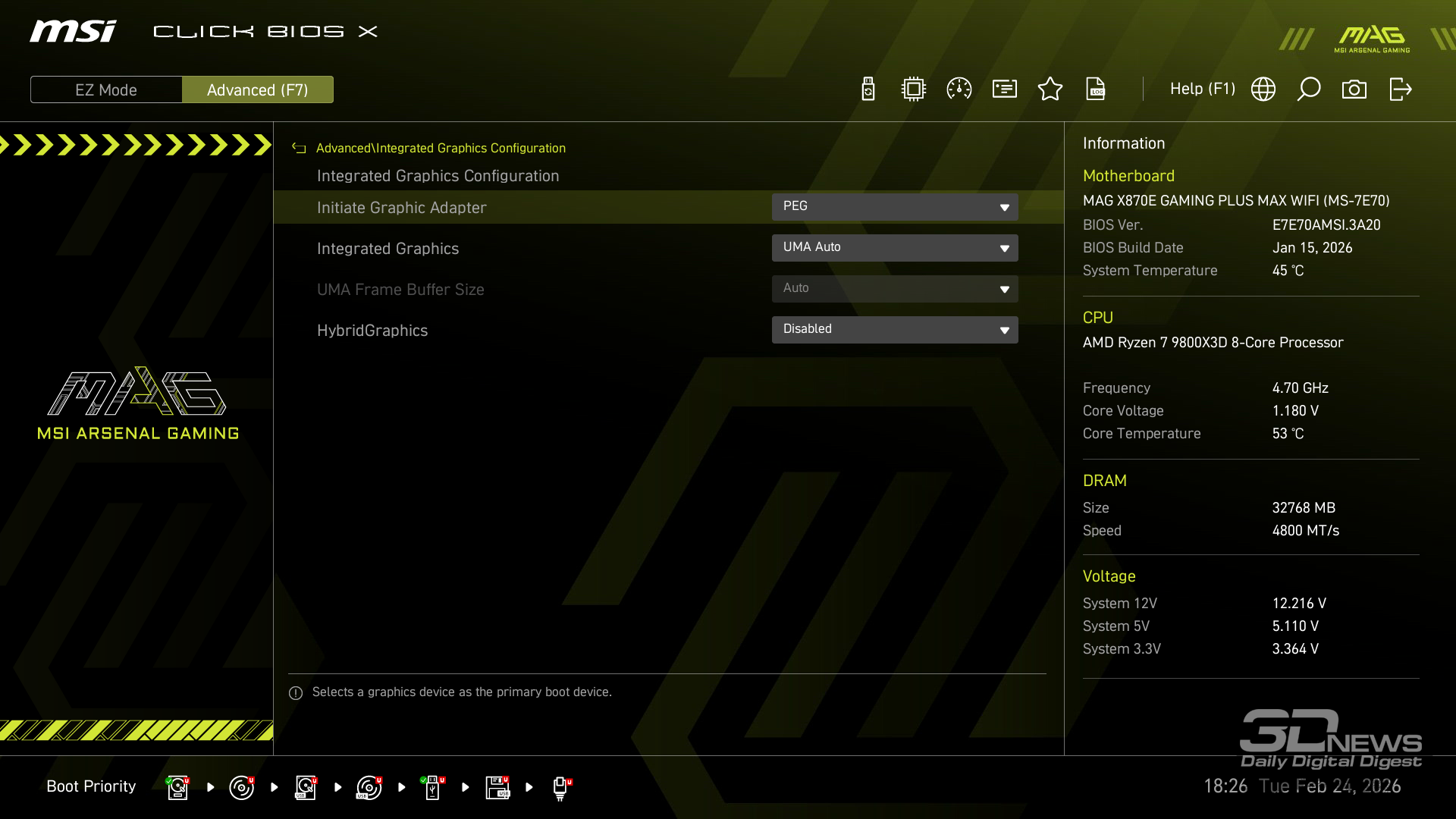

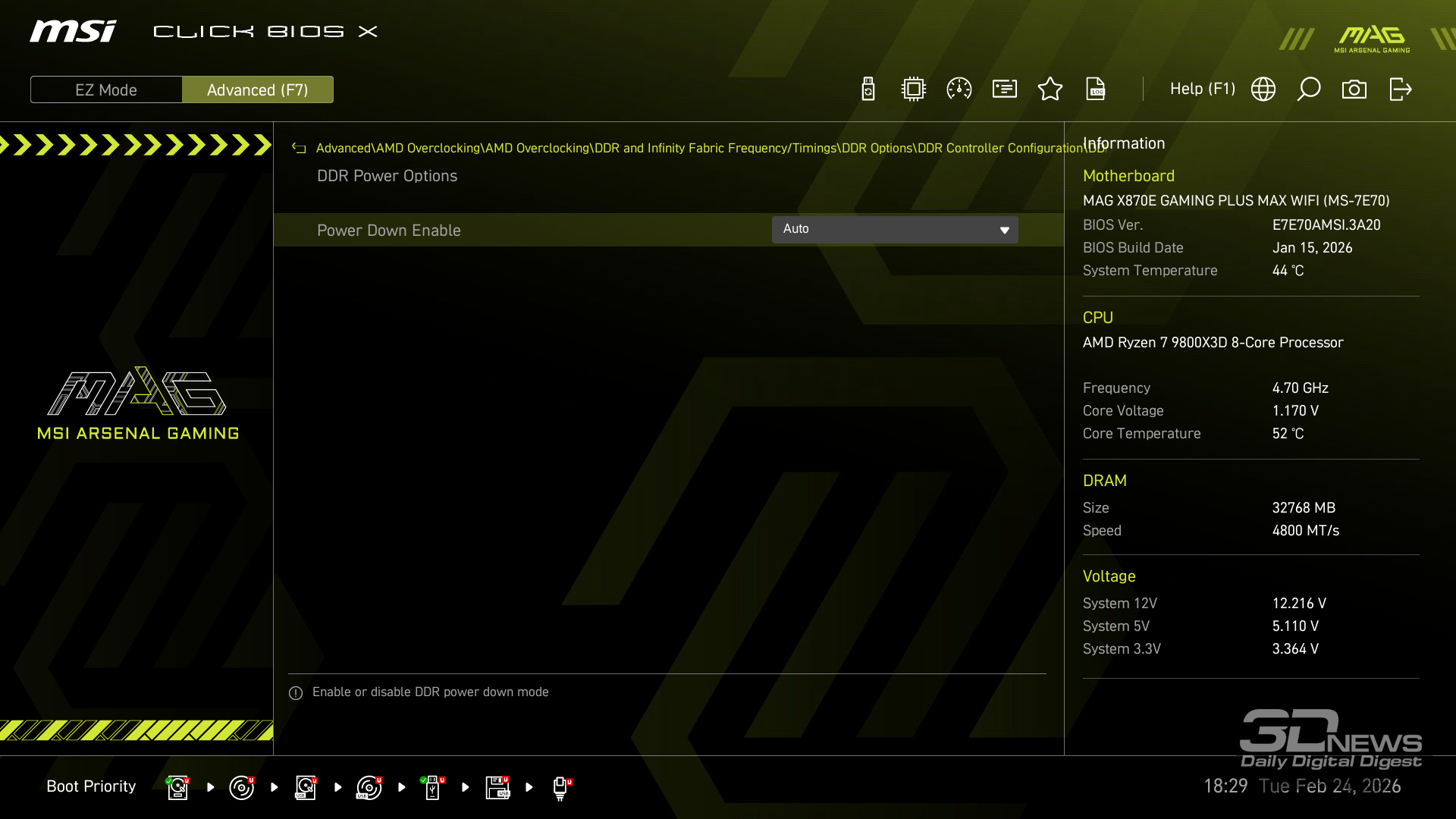

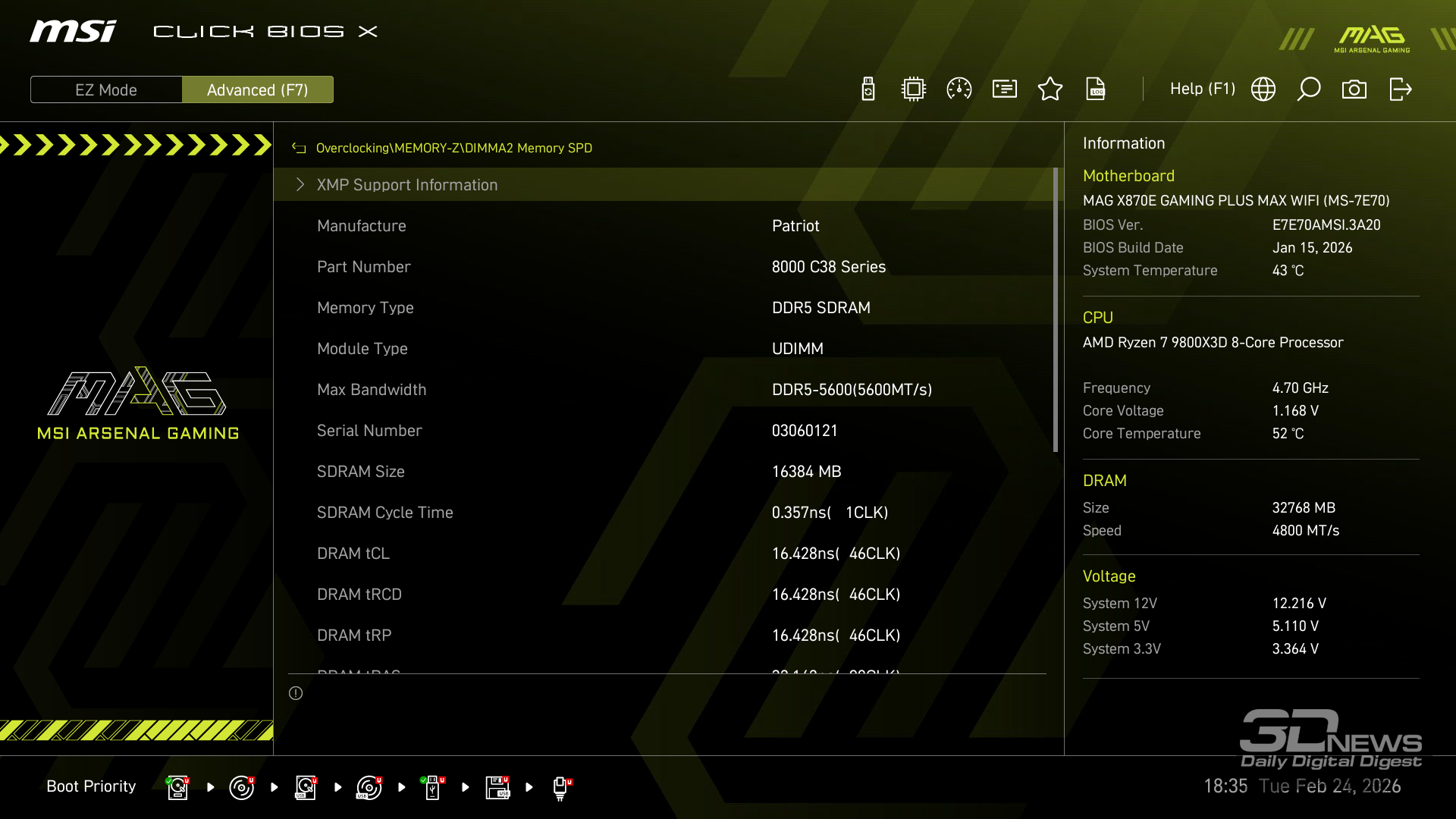

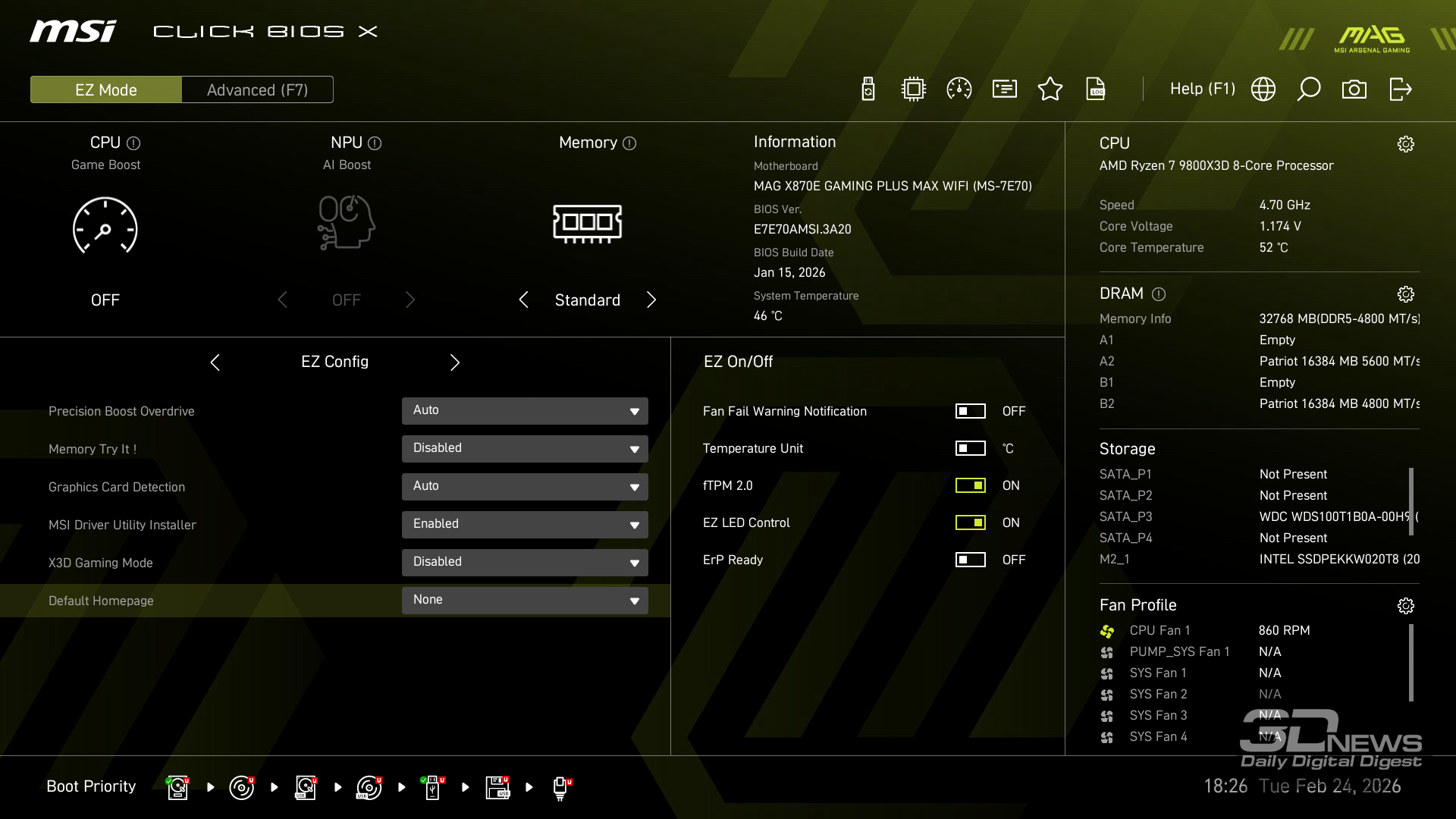

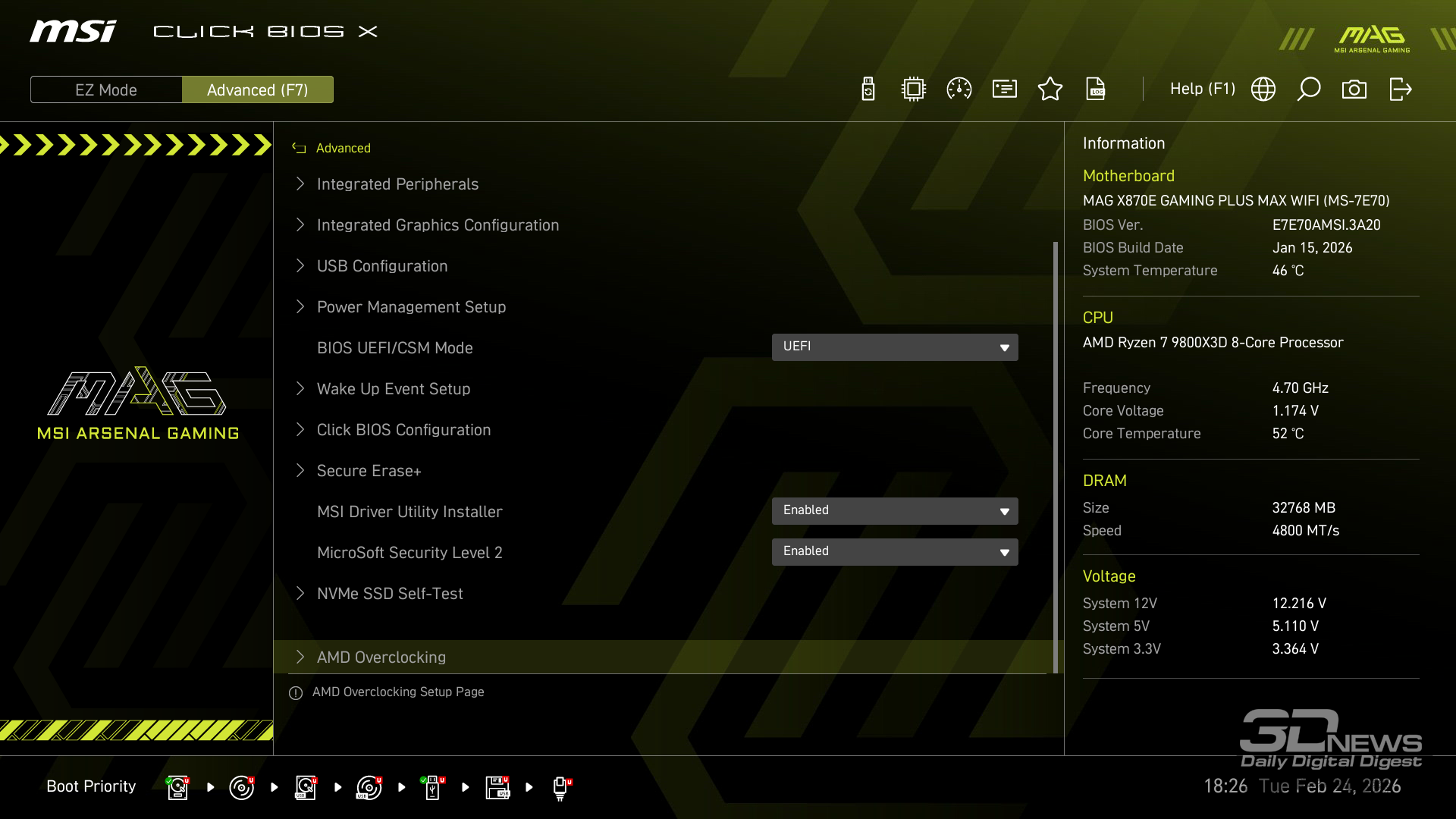

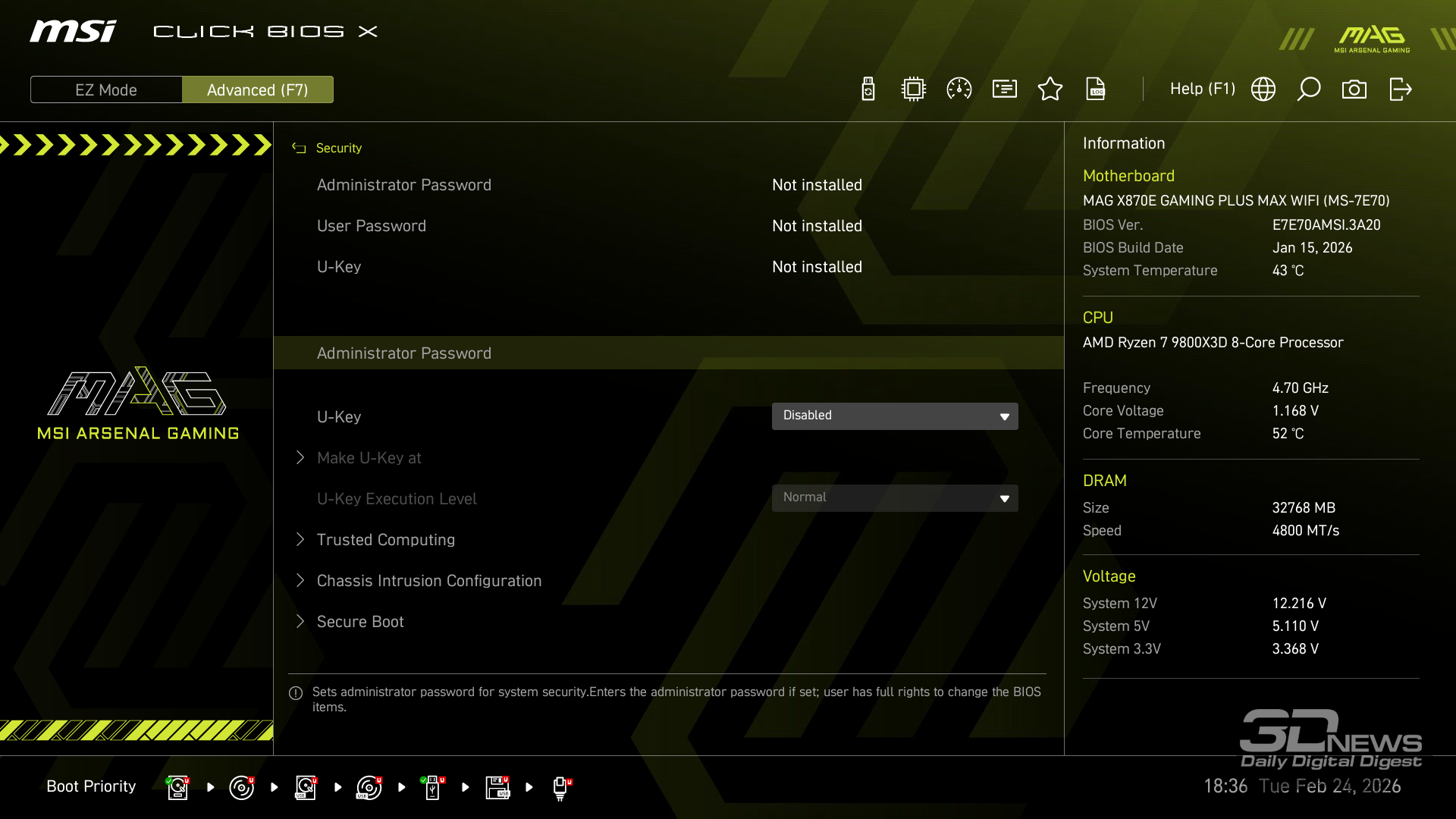

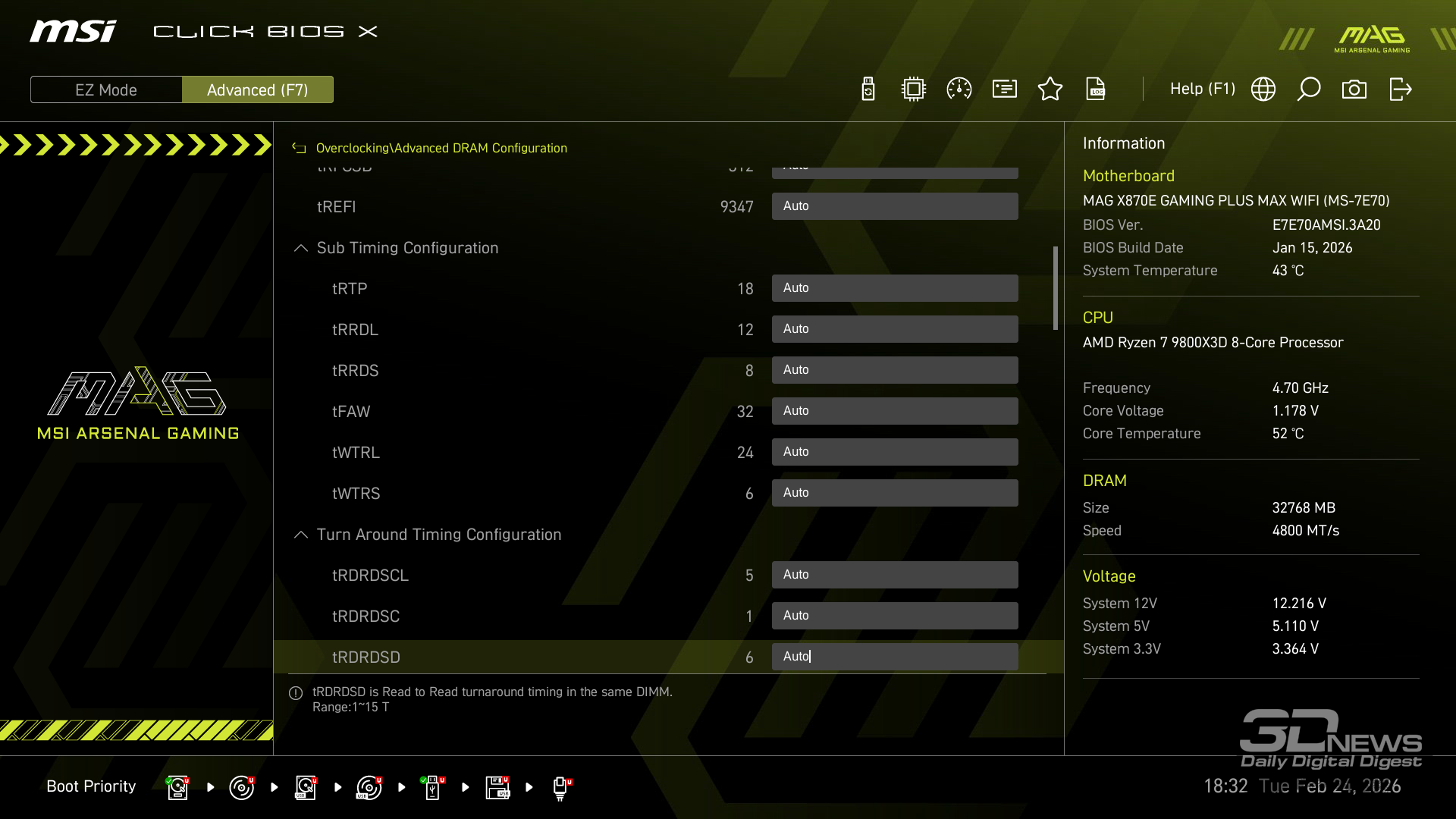

На момент написания статьи актуальной версией считалась прошивка Click BIOS X с маркировкой 7E70v3A20 — в открытом доступе она появилась в январе. И это — третья по счету версия микрокода, что говорит нам о новизне тестируемого устройства. В описании к новому BIOS значится поддержка микрокода AGESA версии PI pre-1.3.0.0 — в режиме полноценного релиза.

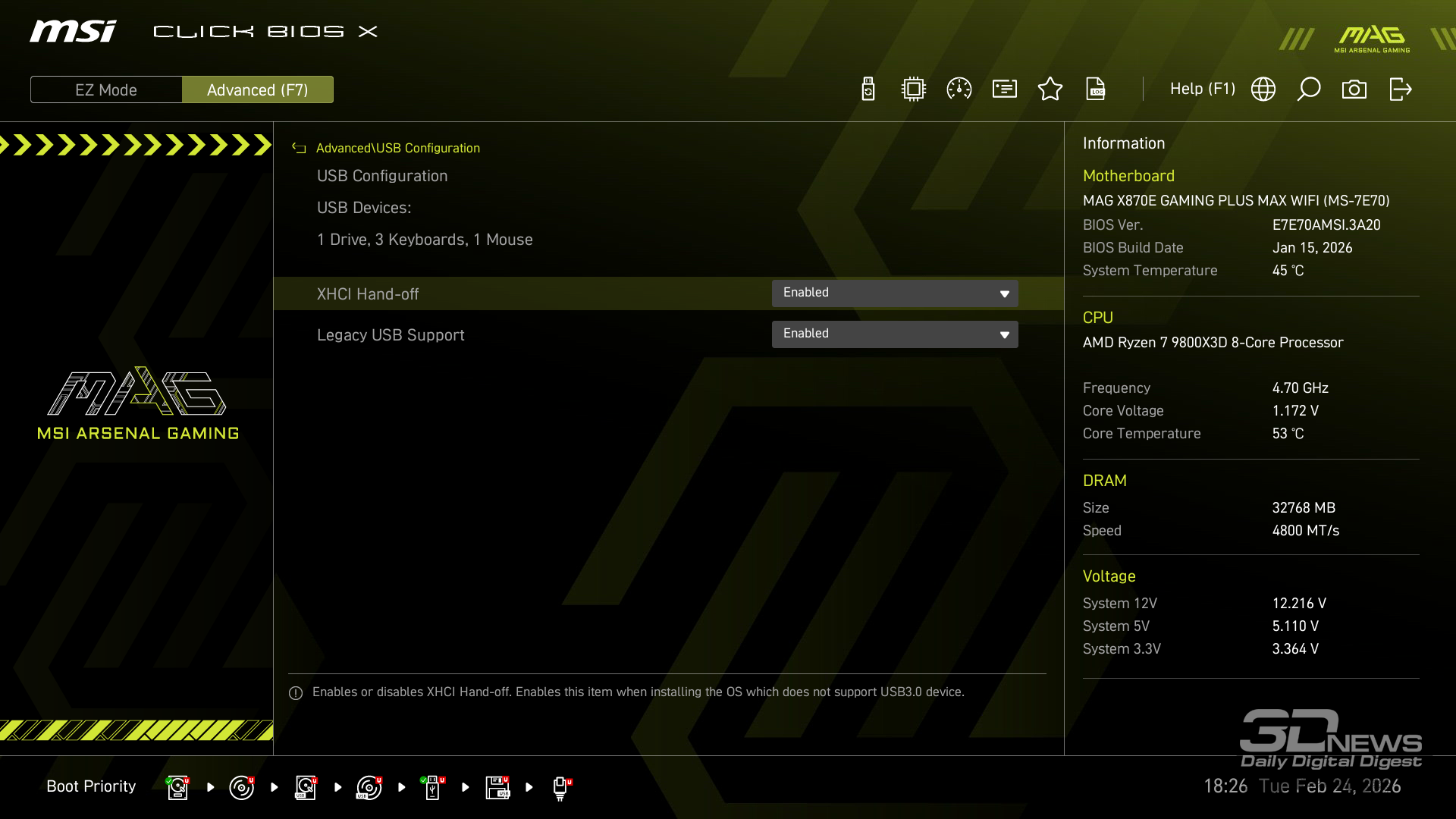

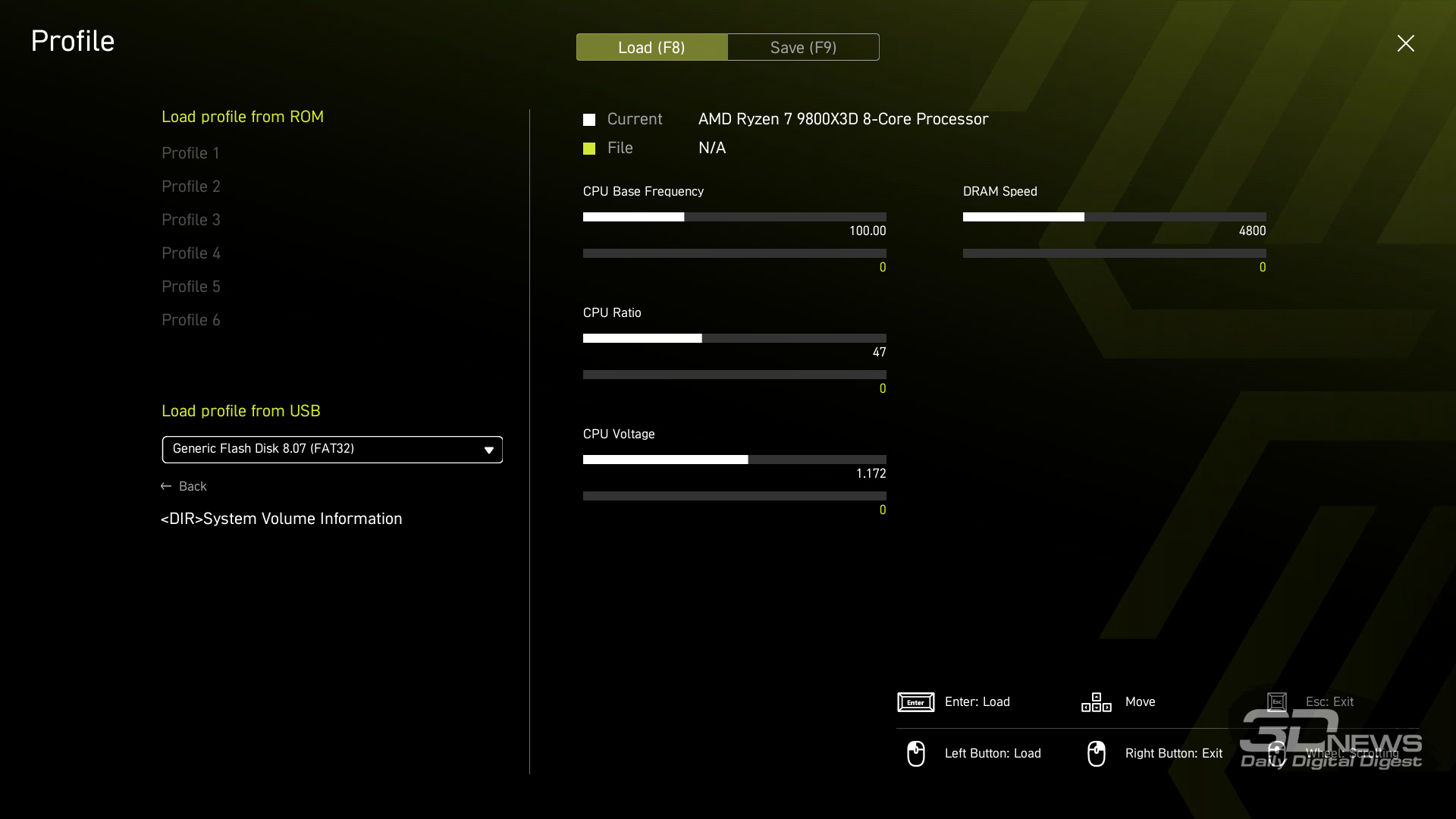

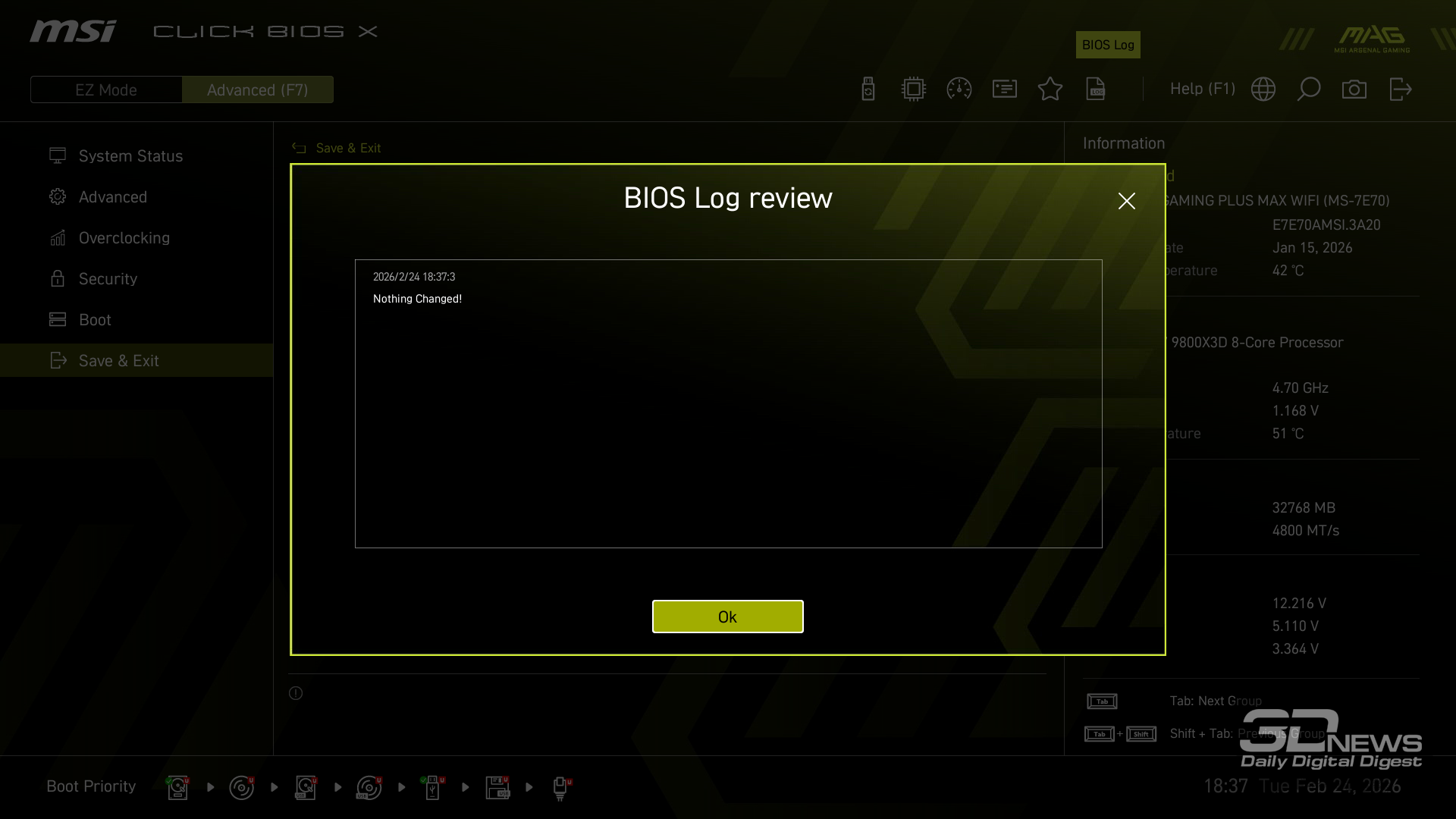

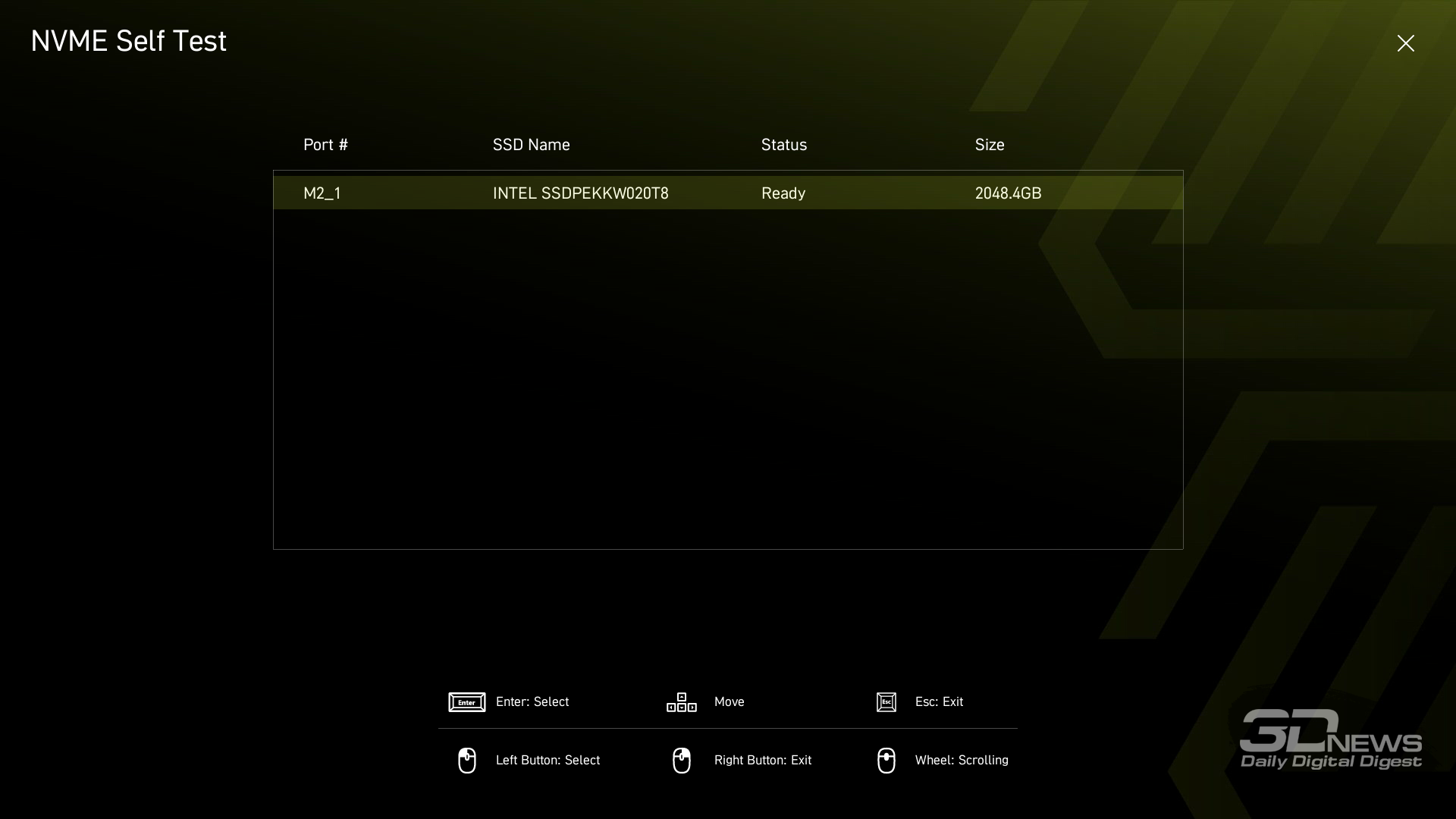

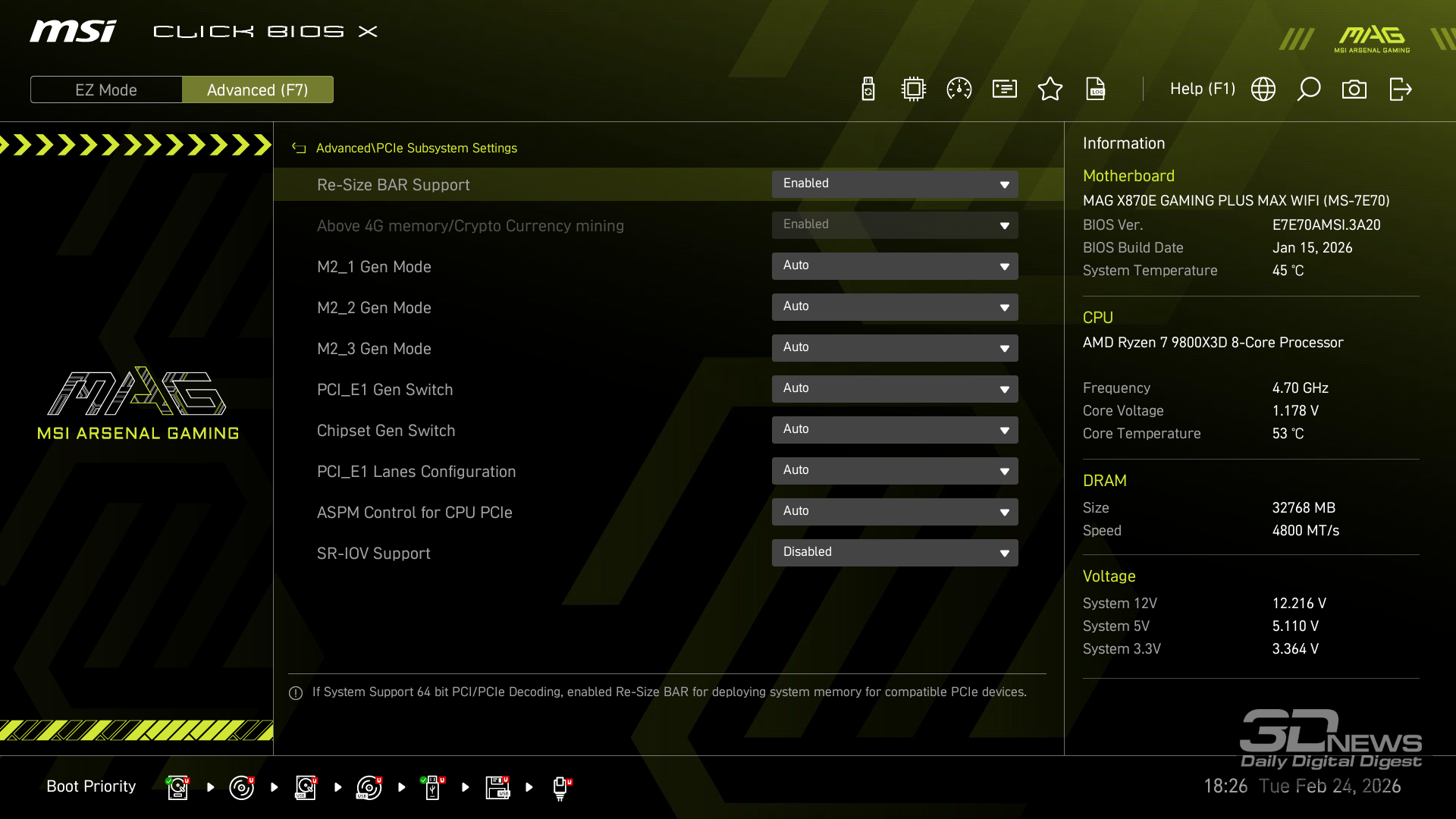

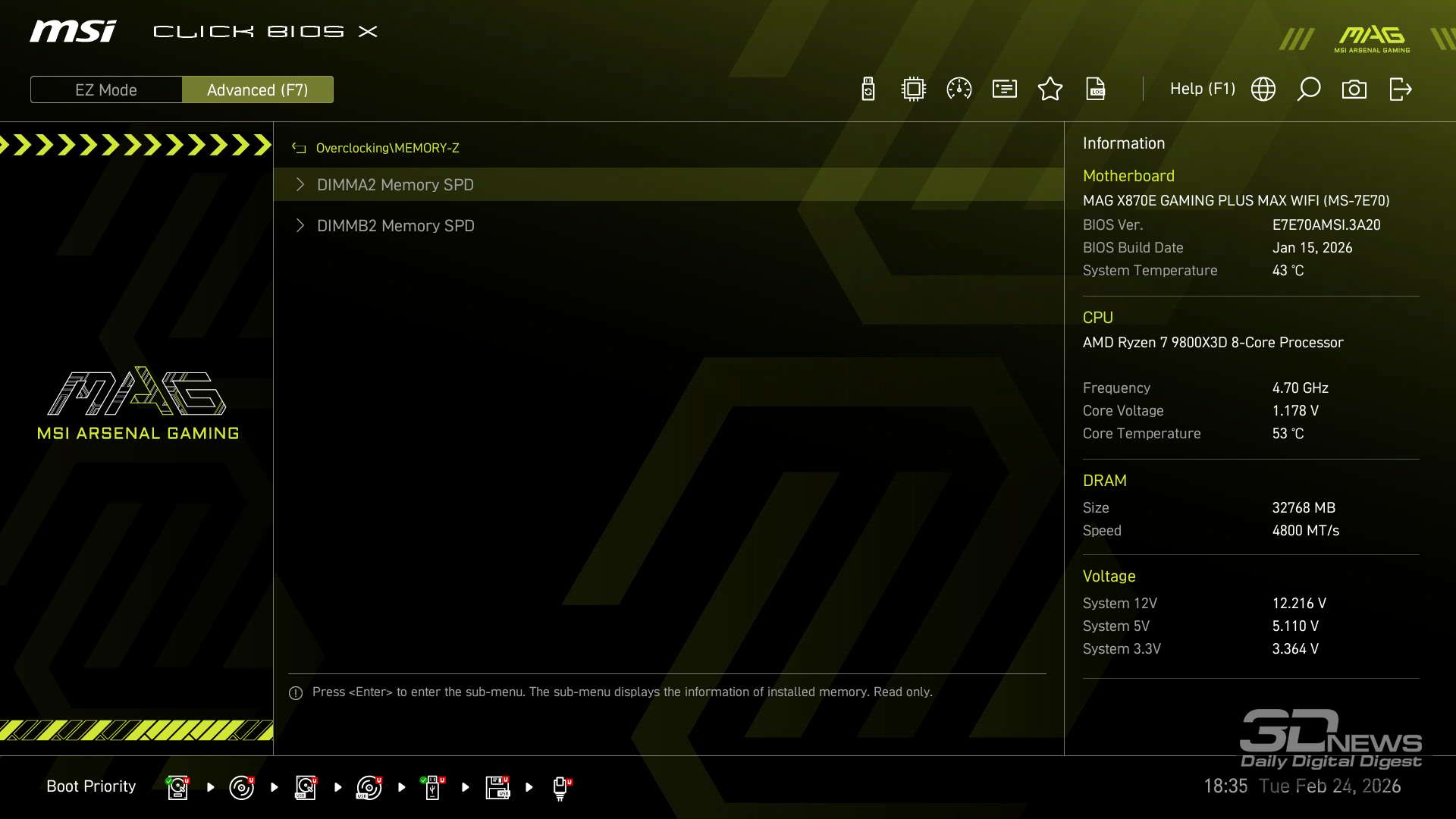

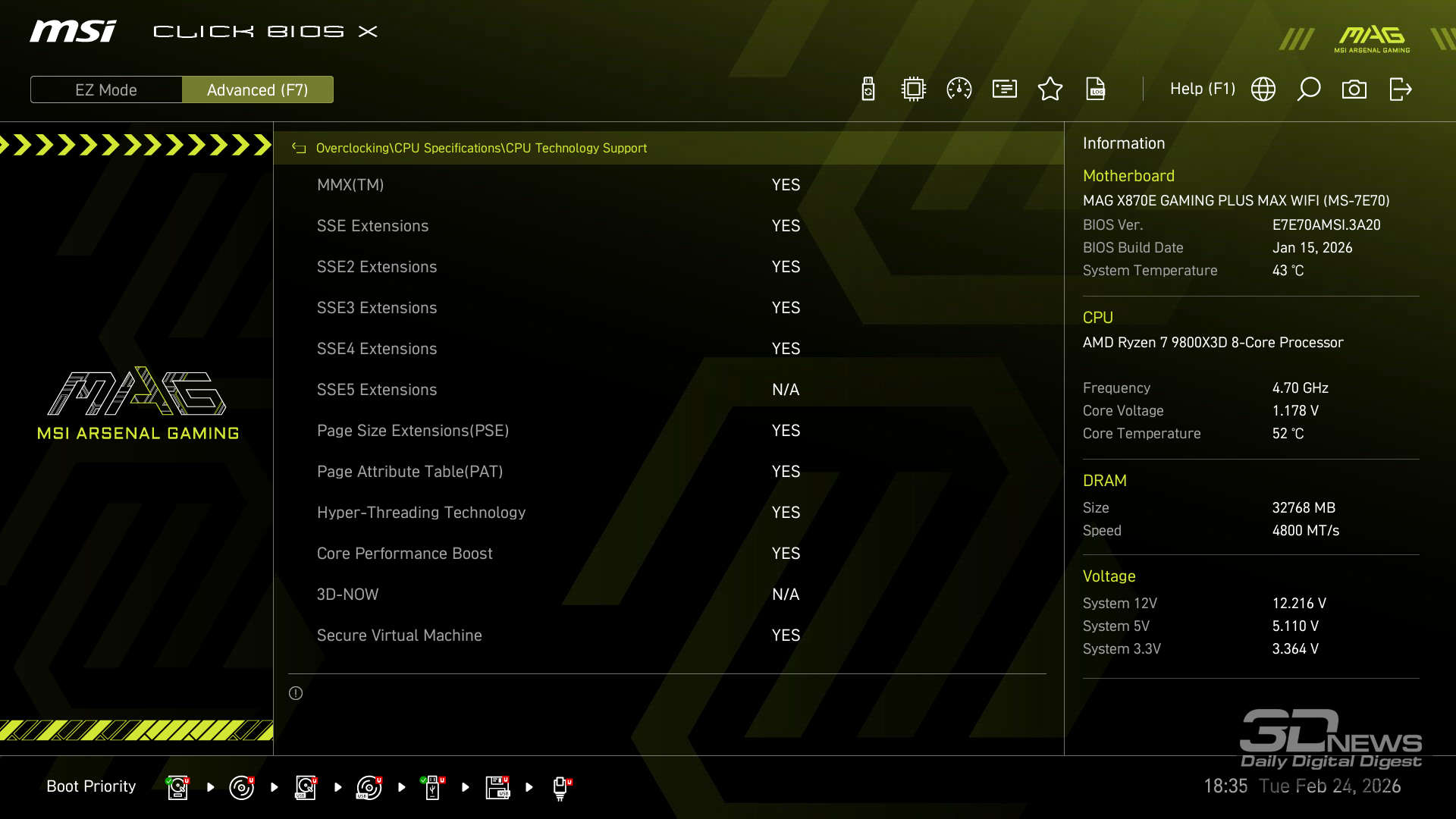

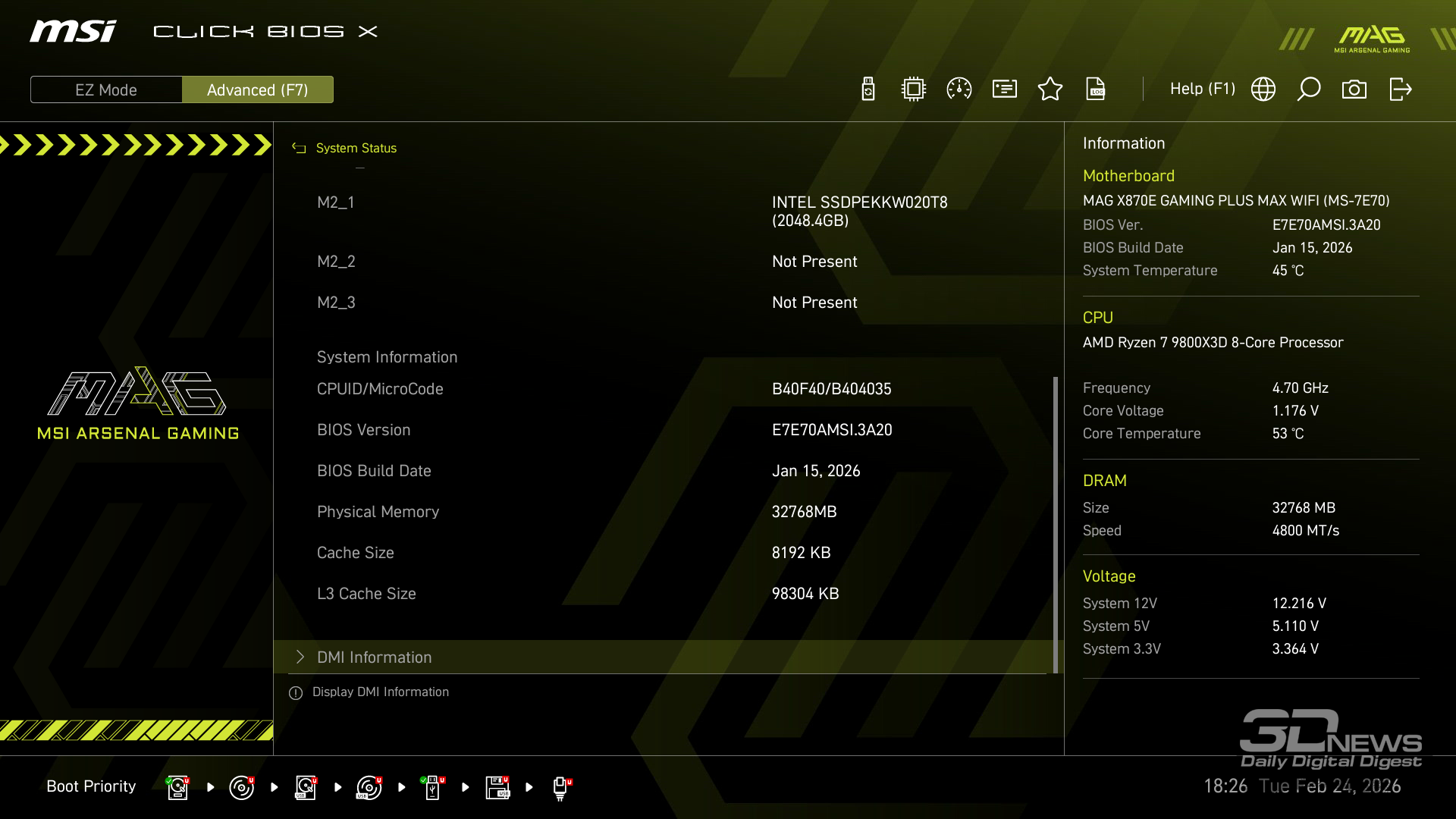

Наполнение прошивки MAG X870E GAMING PLUS MAX WIFI принципиально ничем не отличается от того, что мы видели в BIOS прочих устройств MSI для платформы AM5, — подробное описание возможностей UEFI BIOS вы найдете здесь. Изменился только внешний вид оболочки. Так, пользователю доступны все те же пять основных разделов: Advanced, Overclocking, Security, Boot и Save & Exit.

bios (58).png

Смотреть все изображения (83)

bios (19).png

bios (62).png

bios (51).png

bios (43).png

bios (63).png

bios (21).png

bios (20).png

bios (64).png

bios (40).png

bios (39).png

bios (50).png

bios (26).png

bios (25).png

bios (81).png

bios (78).png

bios (38).png

bios (37).png

bios (36).png

bios (75).png

bios (74).png

bios (73).png

bios (72).png

bios (71).png

bios (70).png

bios (18).png

bios (9).png

bios (8).png

bios (7).png

bios (6).png

bios (5).png

bios (4).png

bios (23).png

bios (13).png

bios (12).png

bios (17).png

bios (3).png

bios (57).png

bios (56).png

bios (55).png

bios (54).png

bios (41).png

bios (82).png

bios (79).png

bios (53).png

bios (47).png

bios (76).png

bios (48).png

bios (65).png

bios (66).png

bios (80).png

bios (77).png

bios (61).png

bios (44).png

bios (35).png

bios (2).png

bios (33).png

bios (30).png

bios (32).png

bios (29).png

bios (28).png

bios (34).png

bios (31).png

bios (27).png

bios (24).png

bios (49).png

bios (16).png

bios (15).png

bios (14).png

bios (52).png

bios (22).png

bios (83).png

bios (60).png

bios (69).png

bios (45).png

bios (46).png

bios (1).png

bios (59).png

bios (11).png

bios (10).png

bios (68).png

bios (42).png

bios (67).png

Смотреть все
изображения (83)

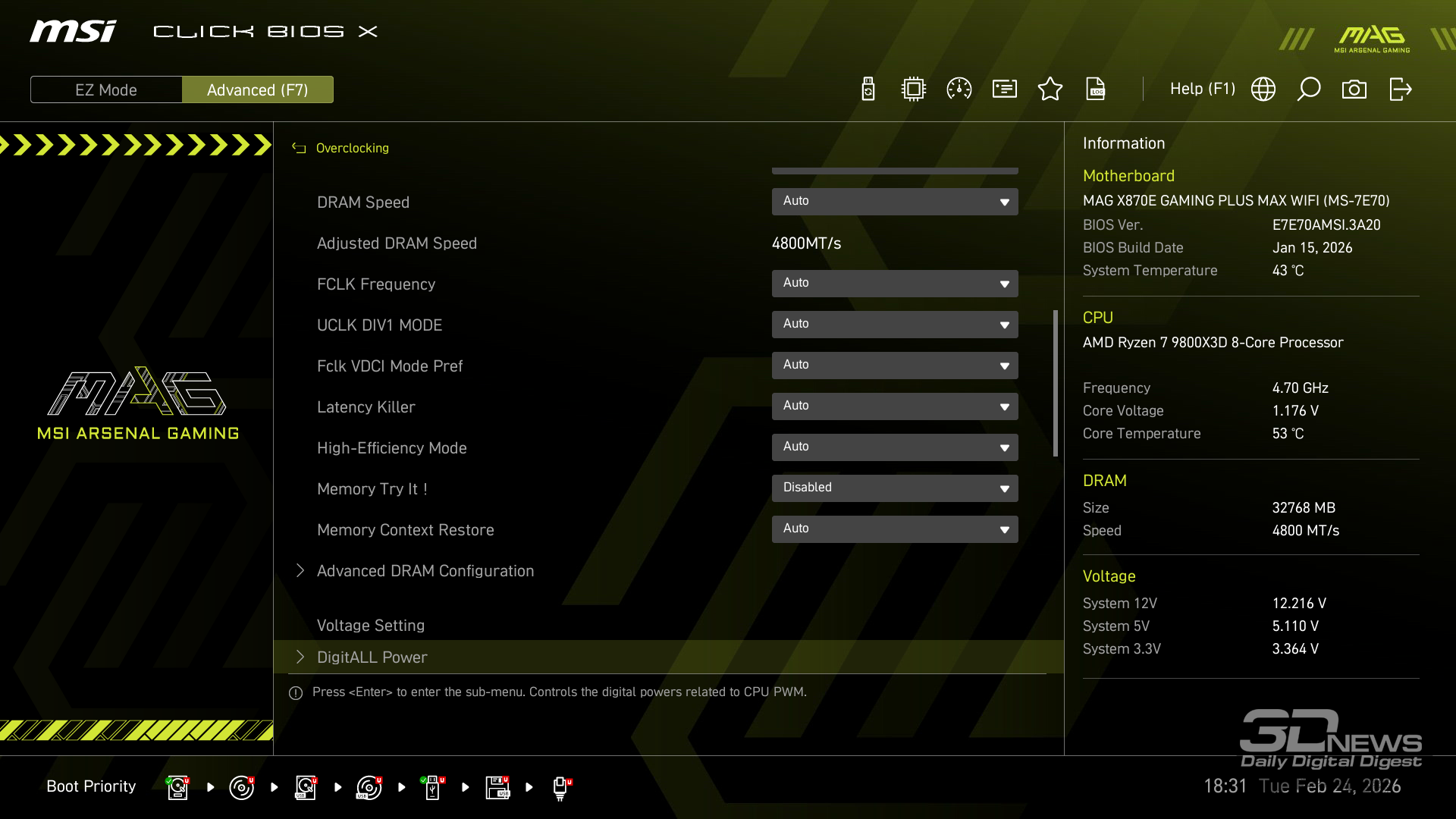

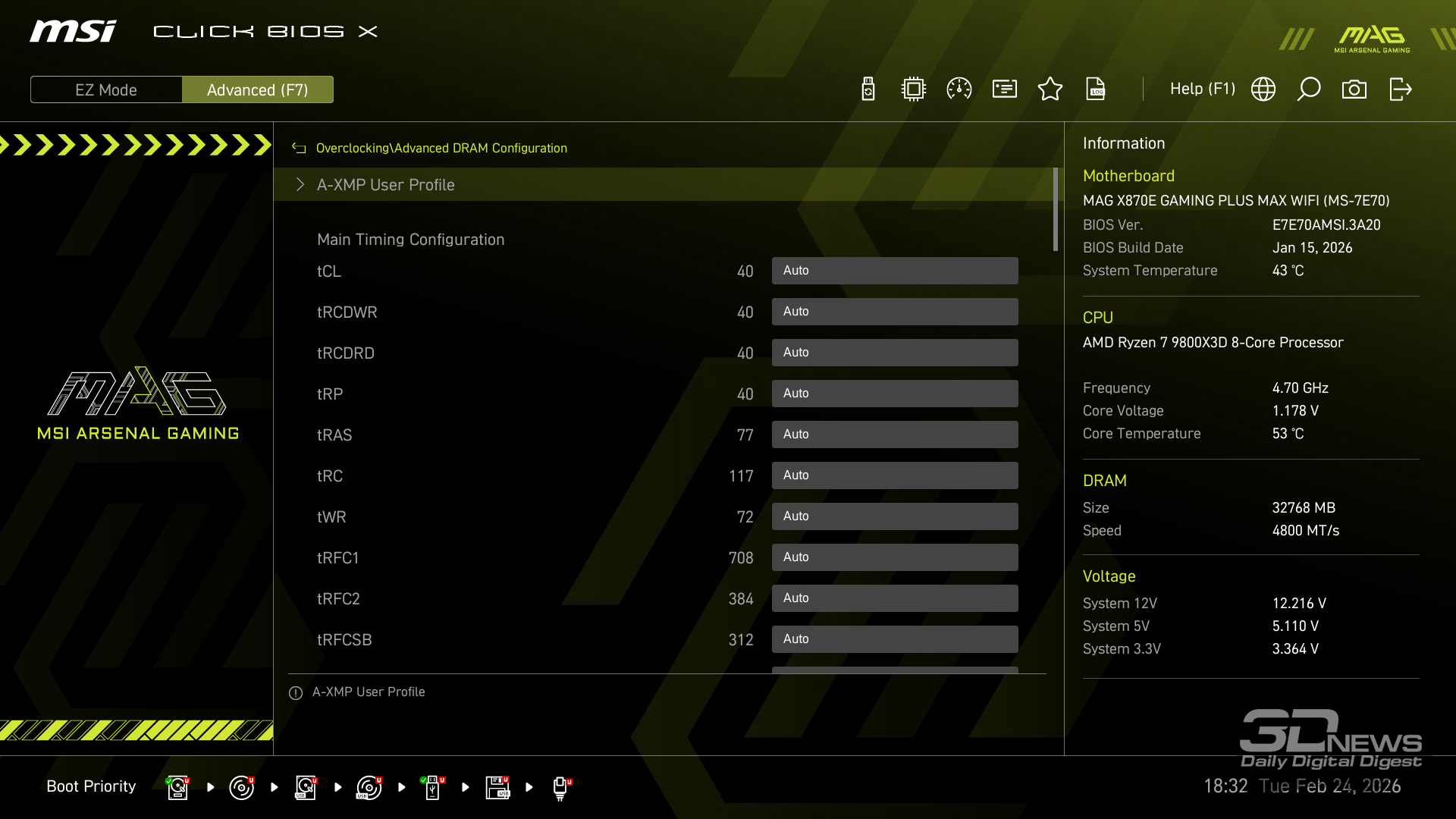

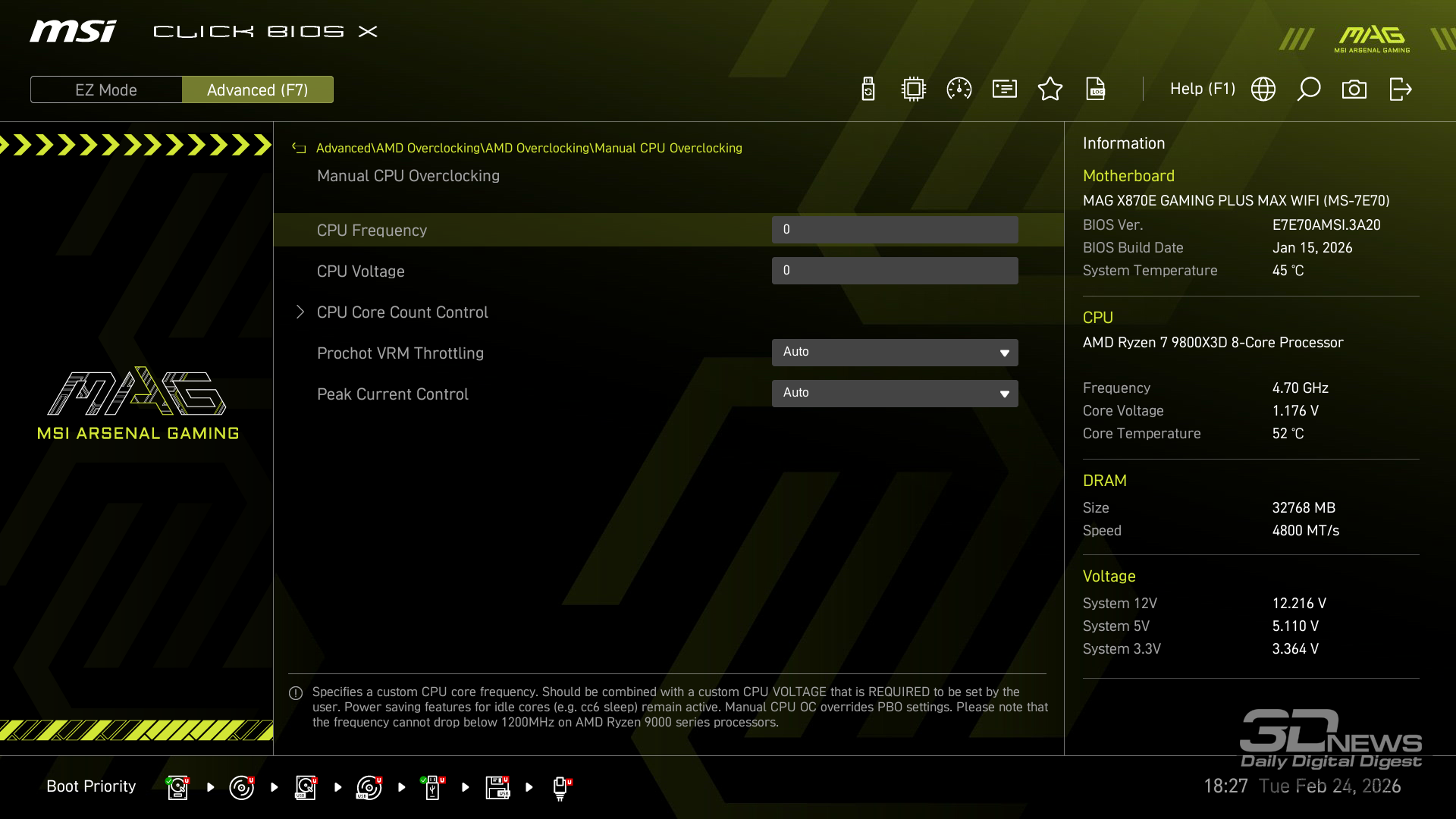

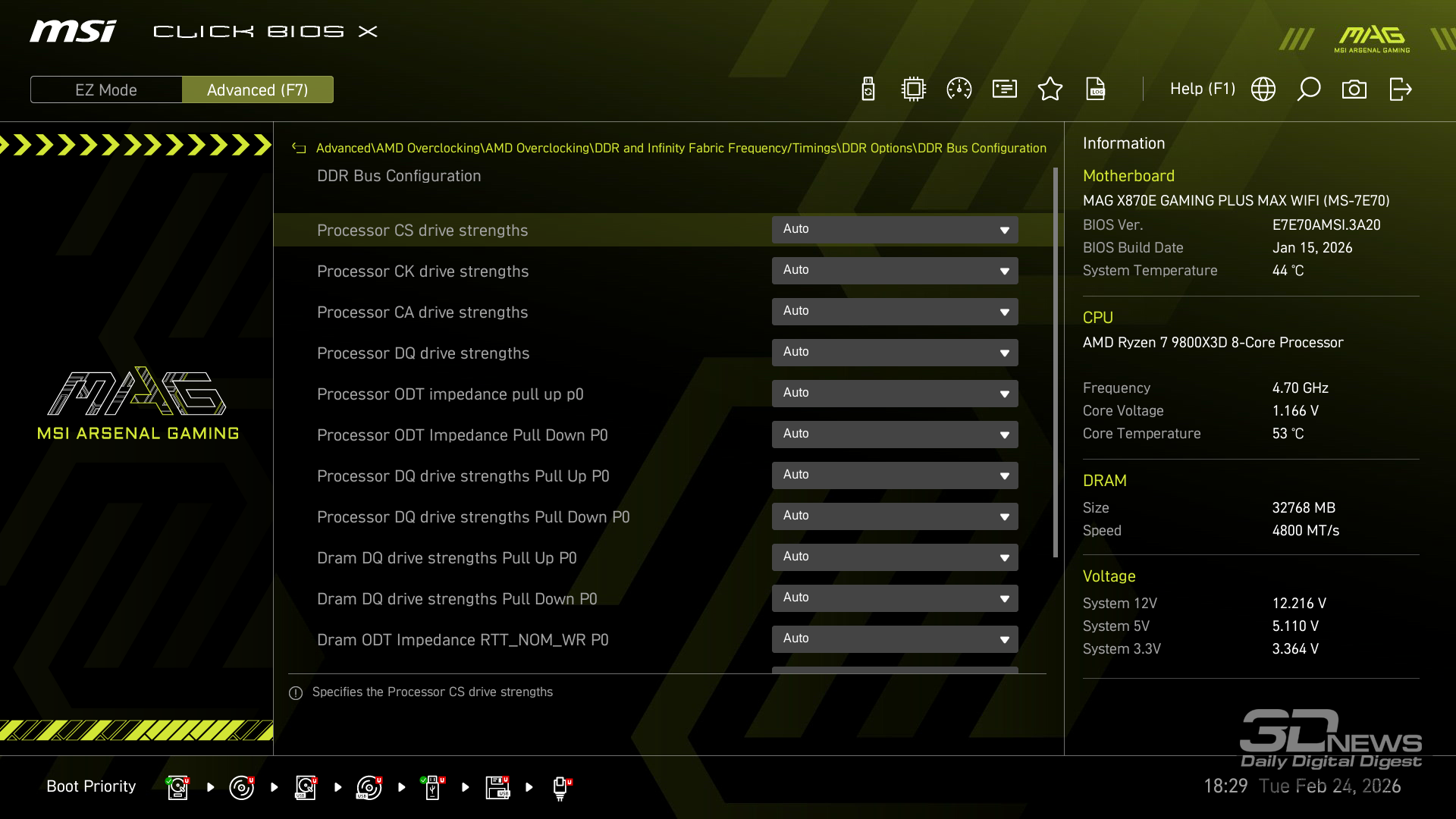

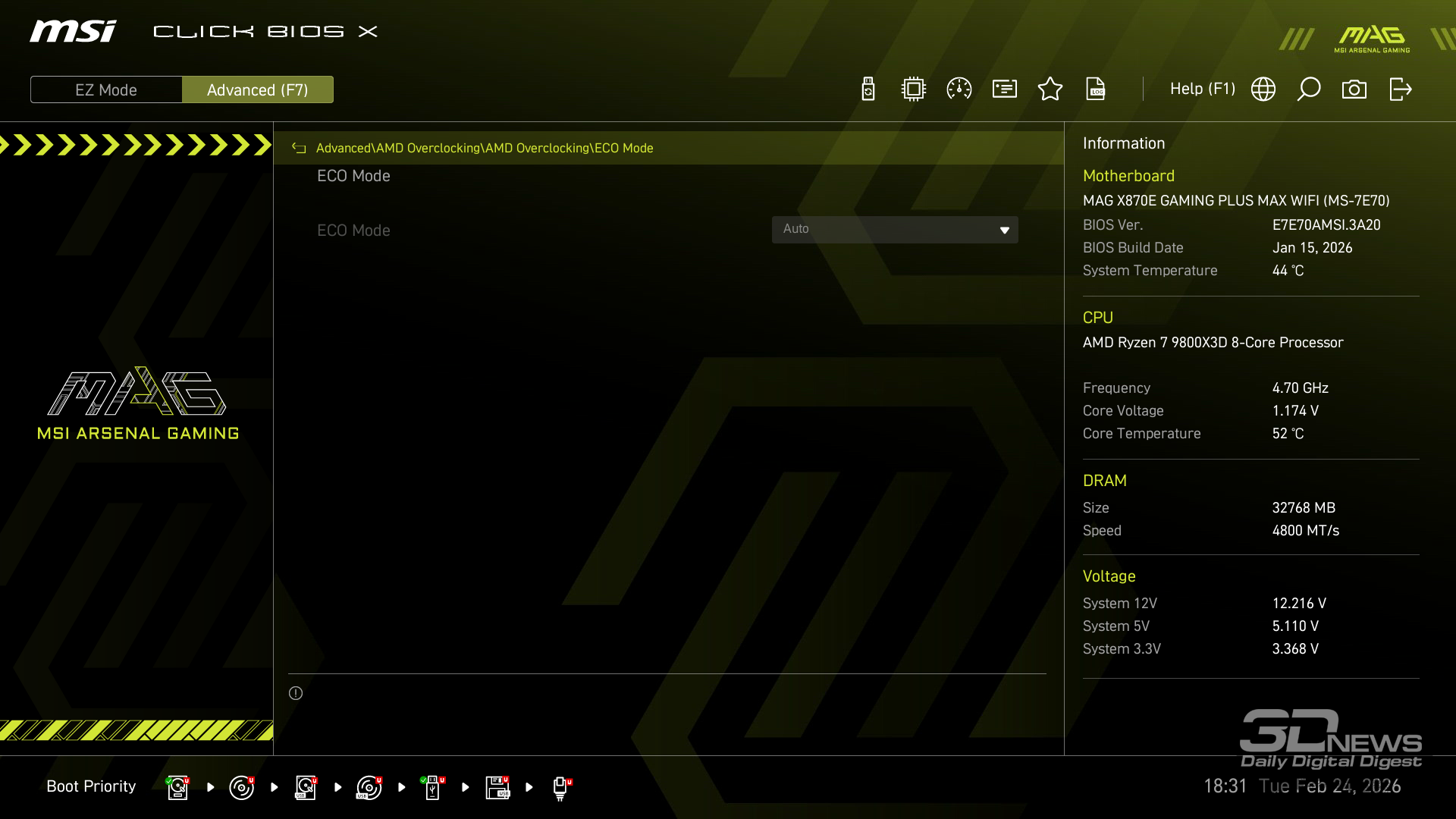

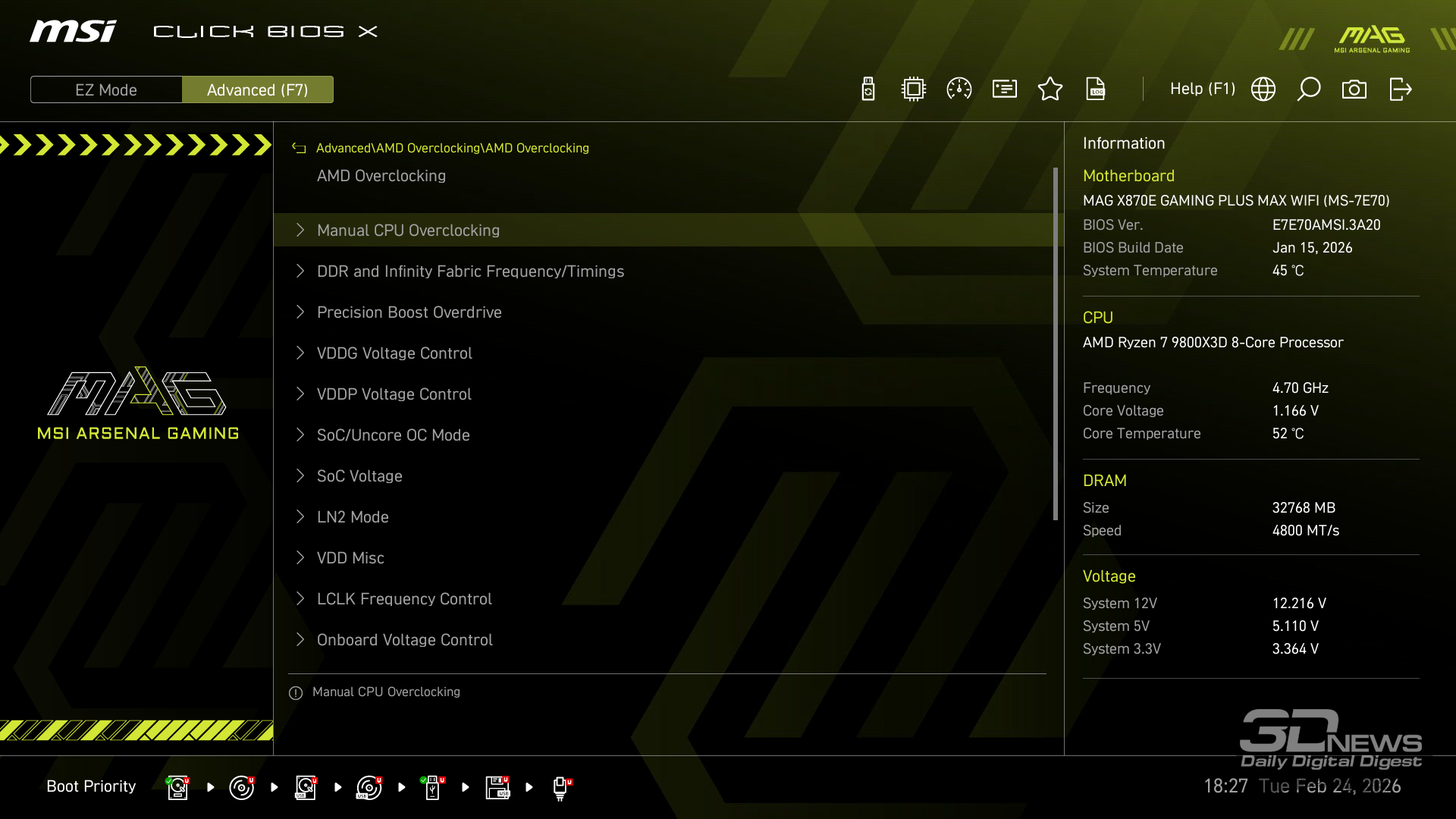

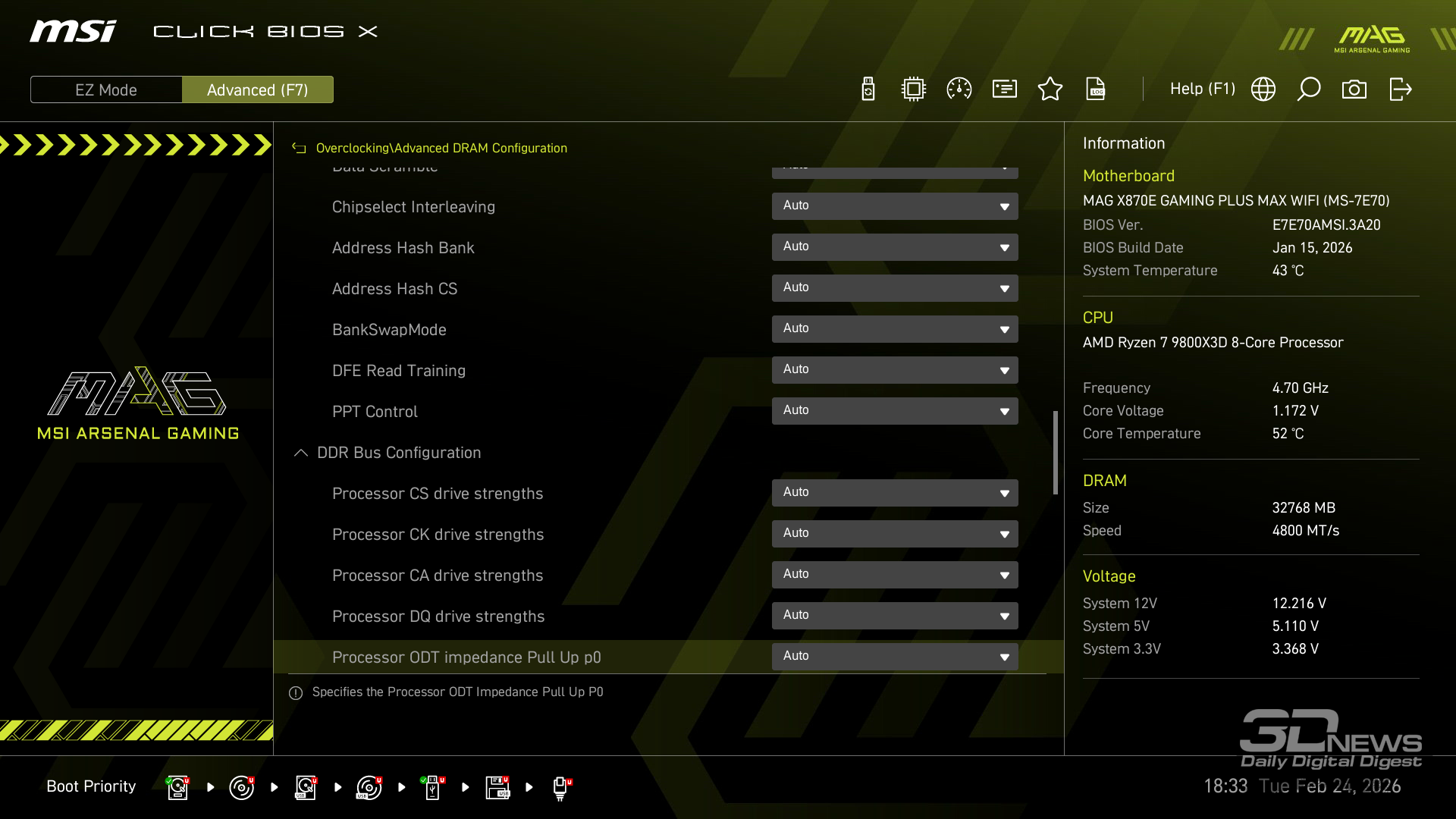

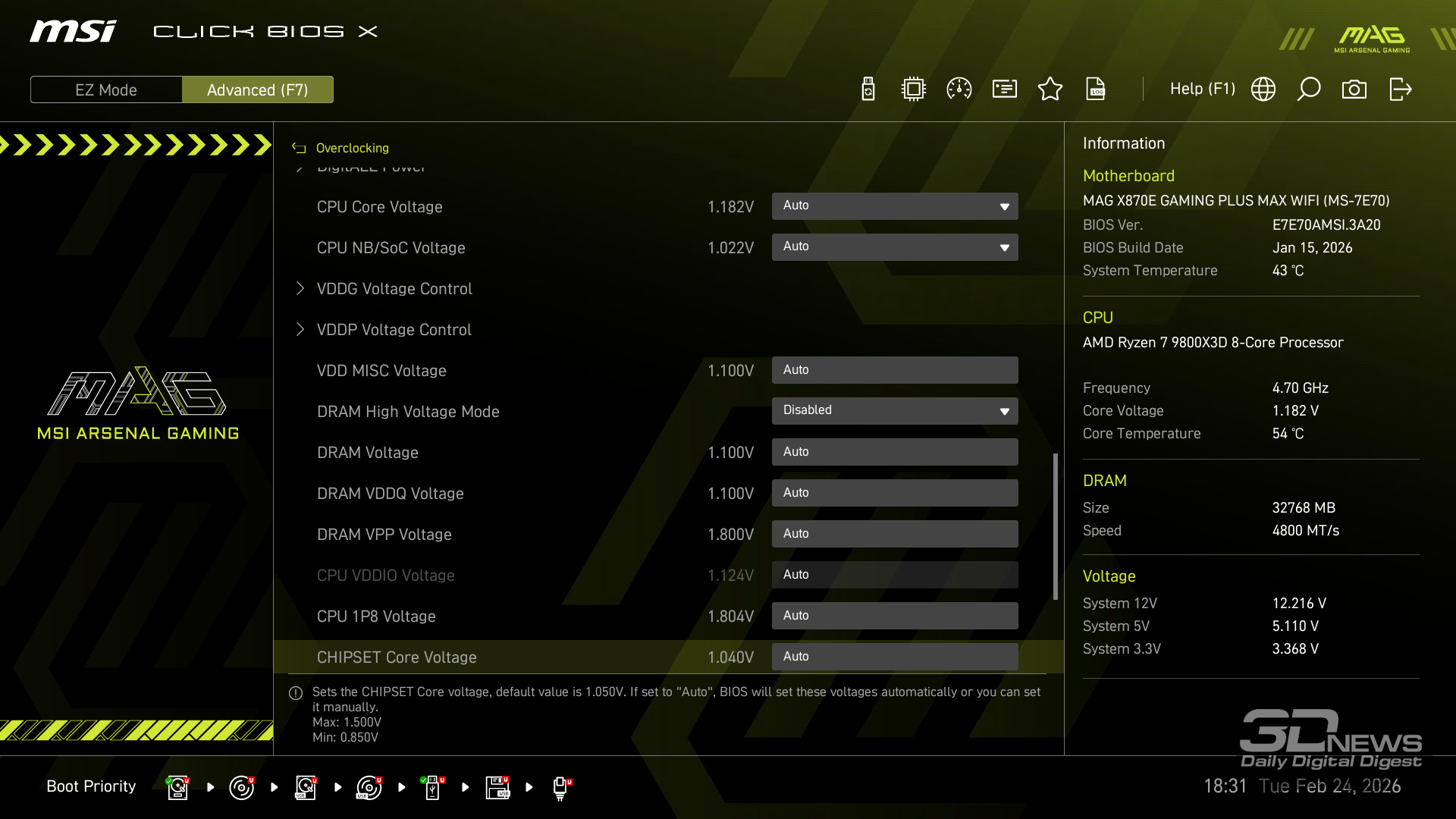

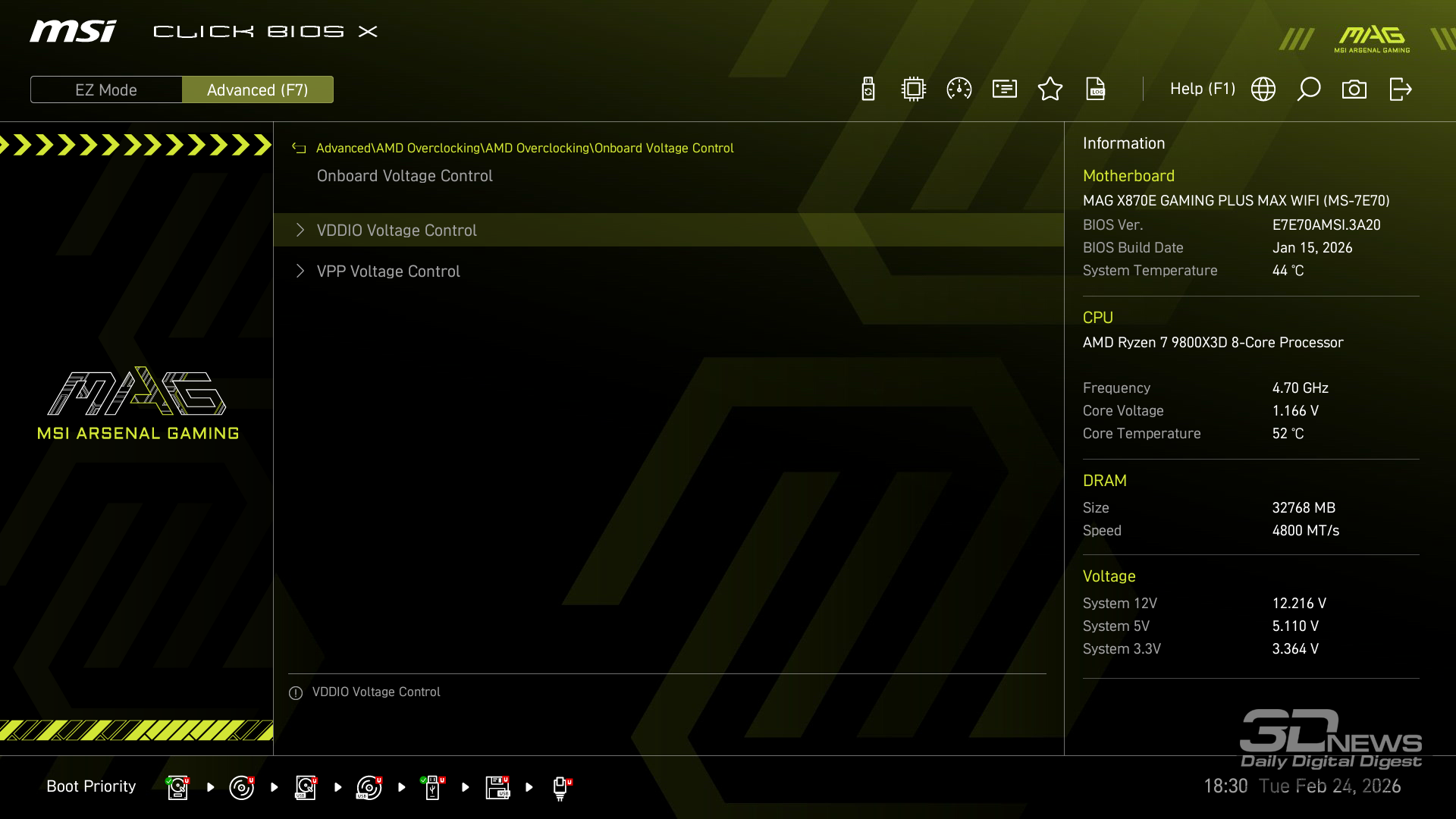

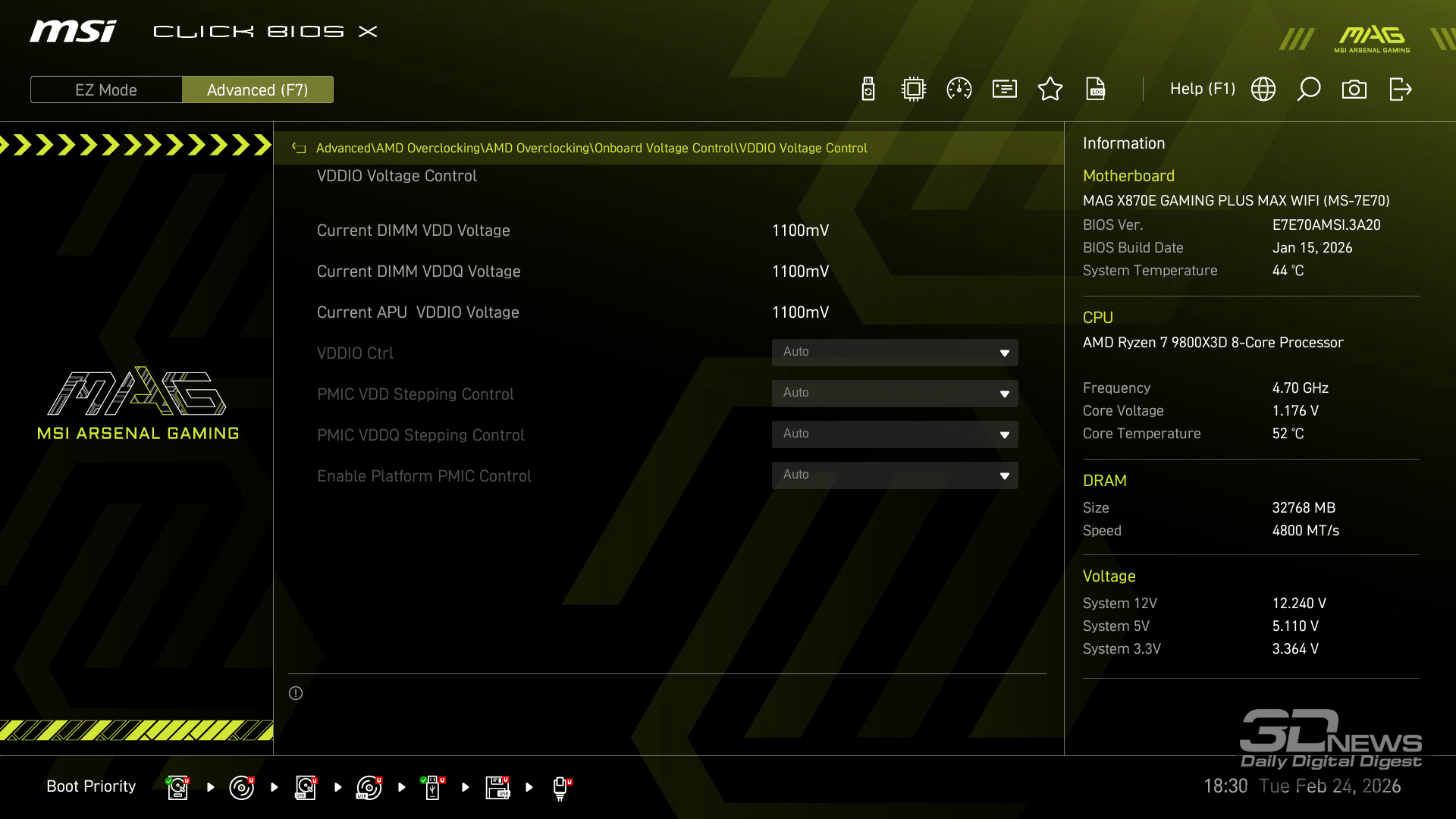

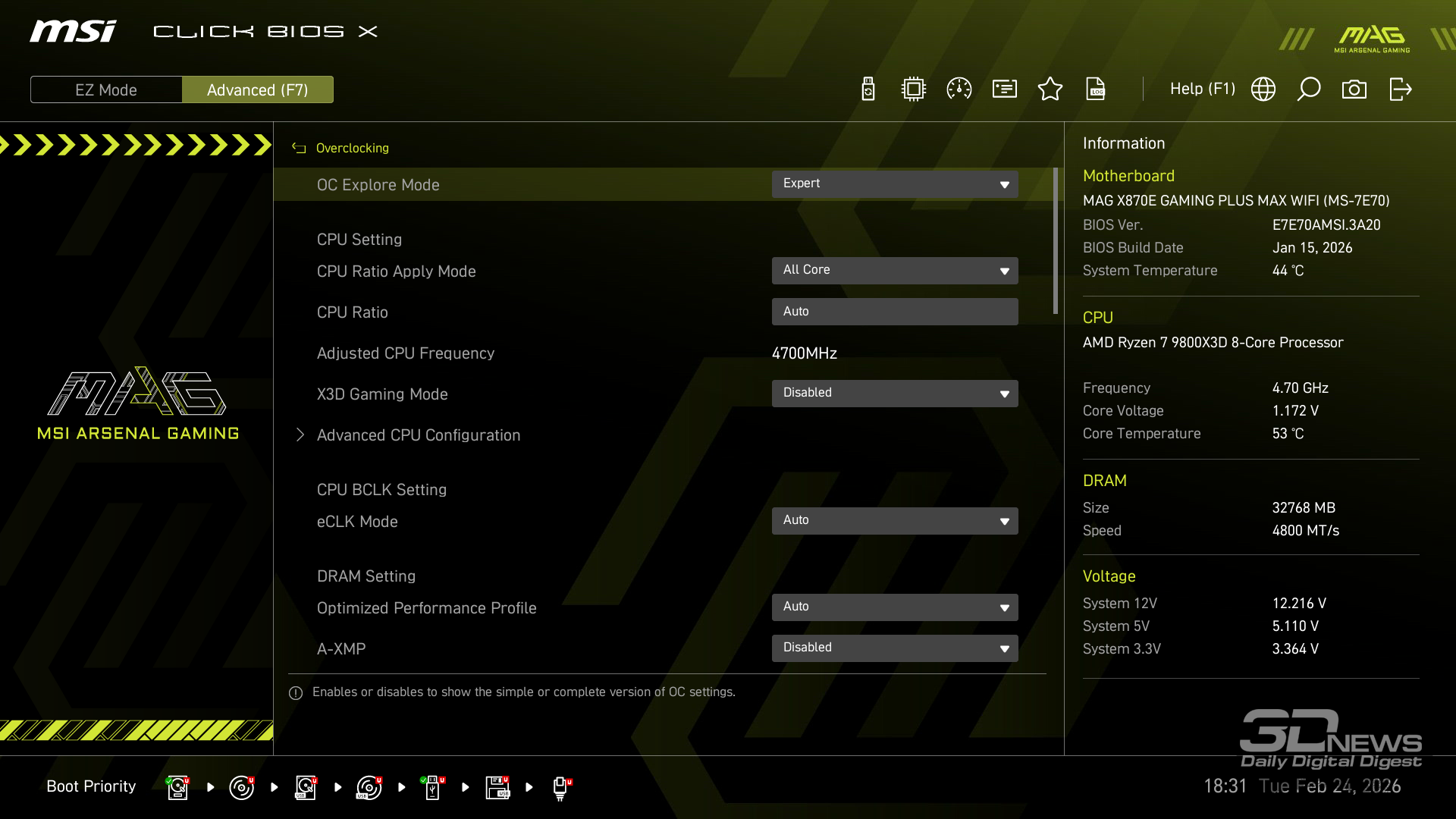

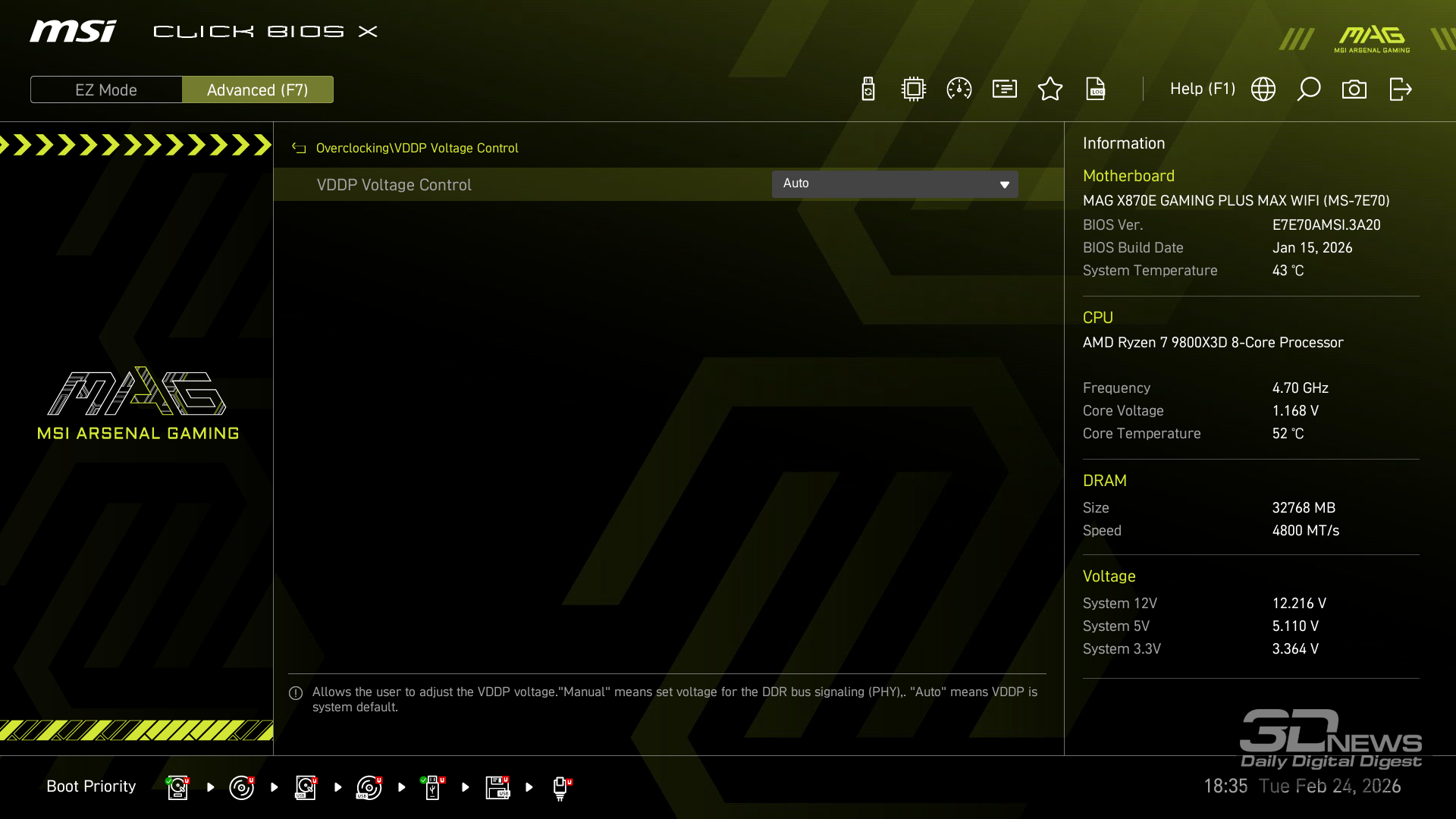

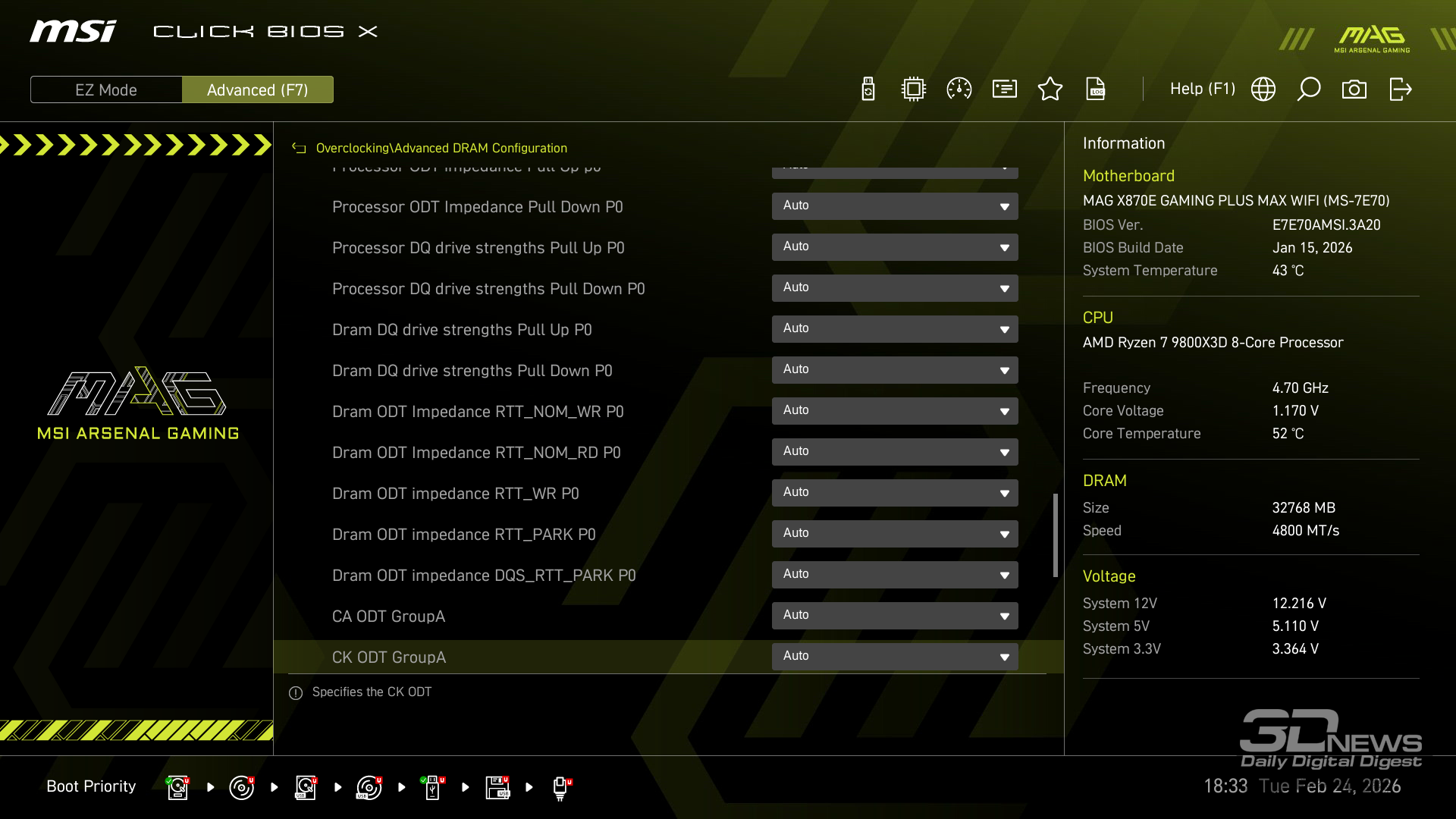

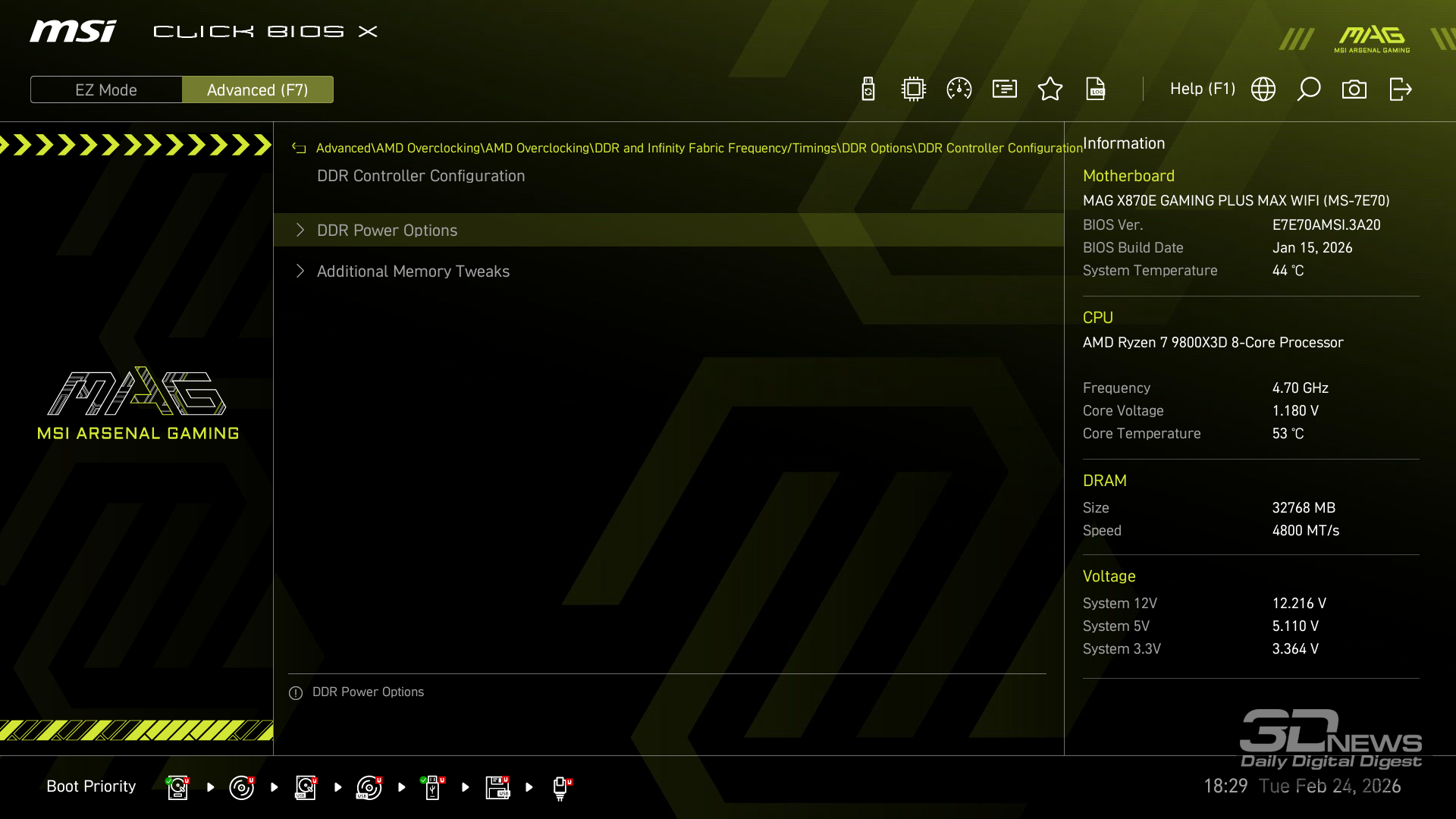

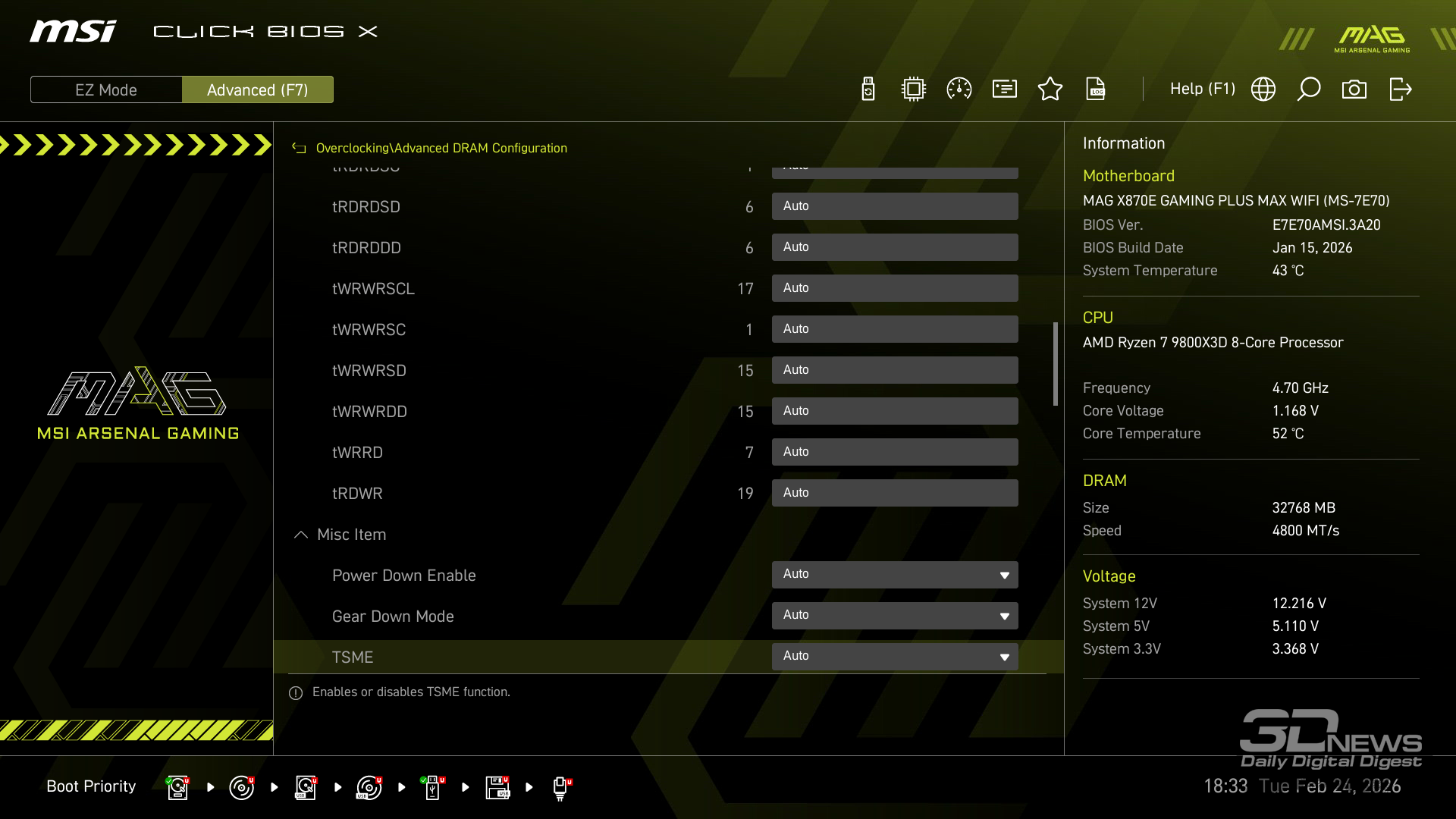

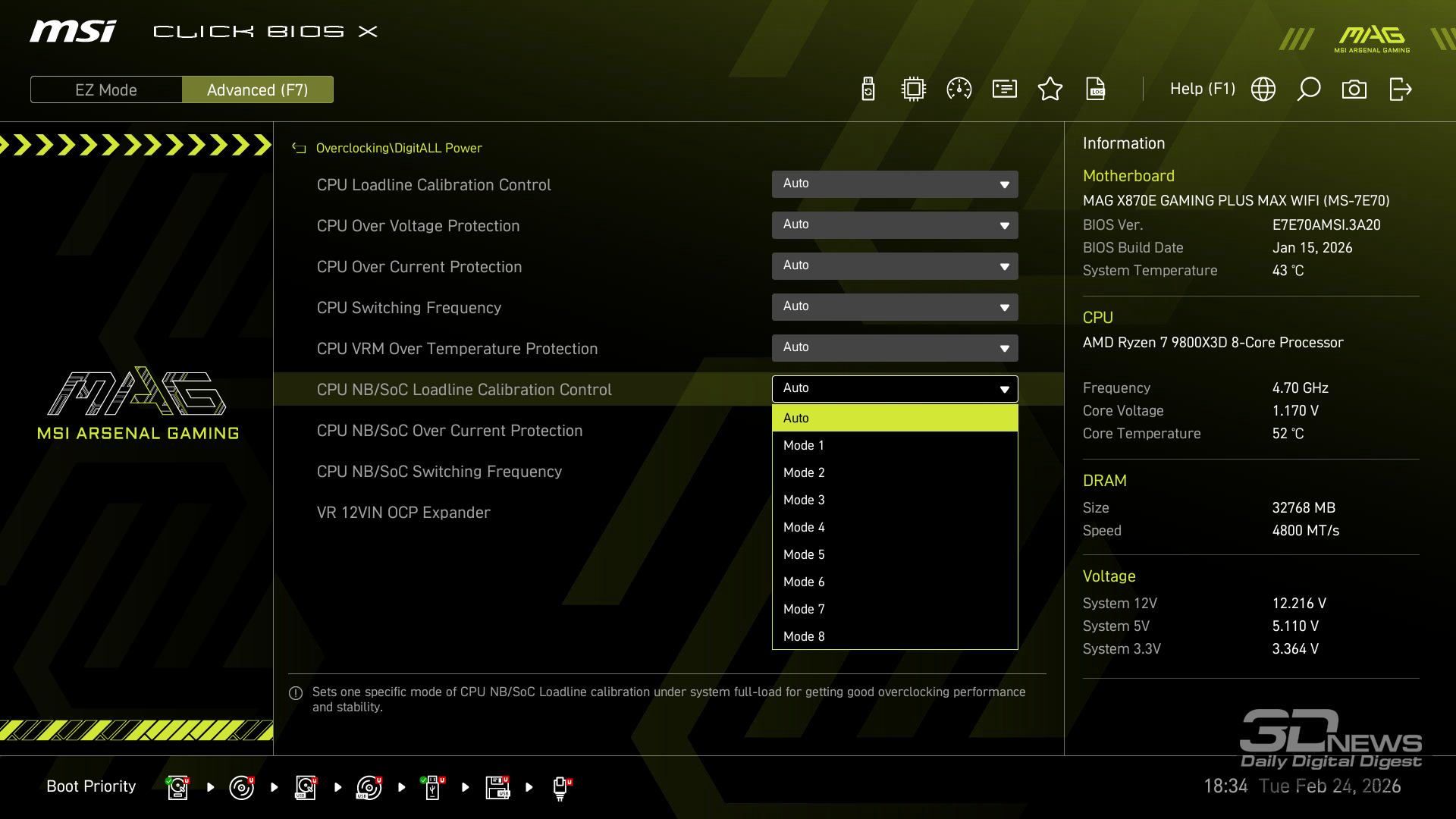

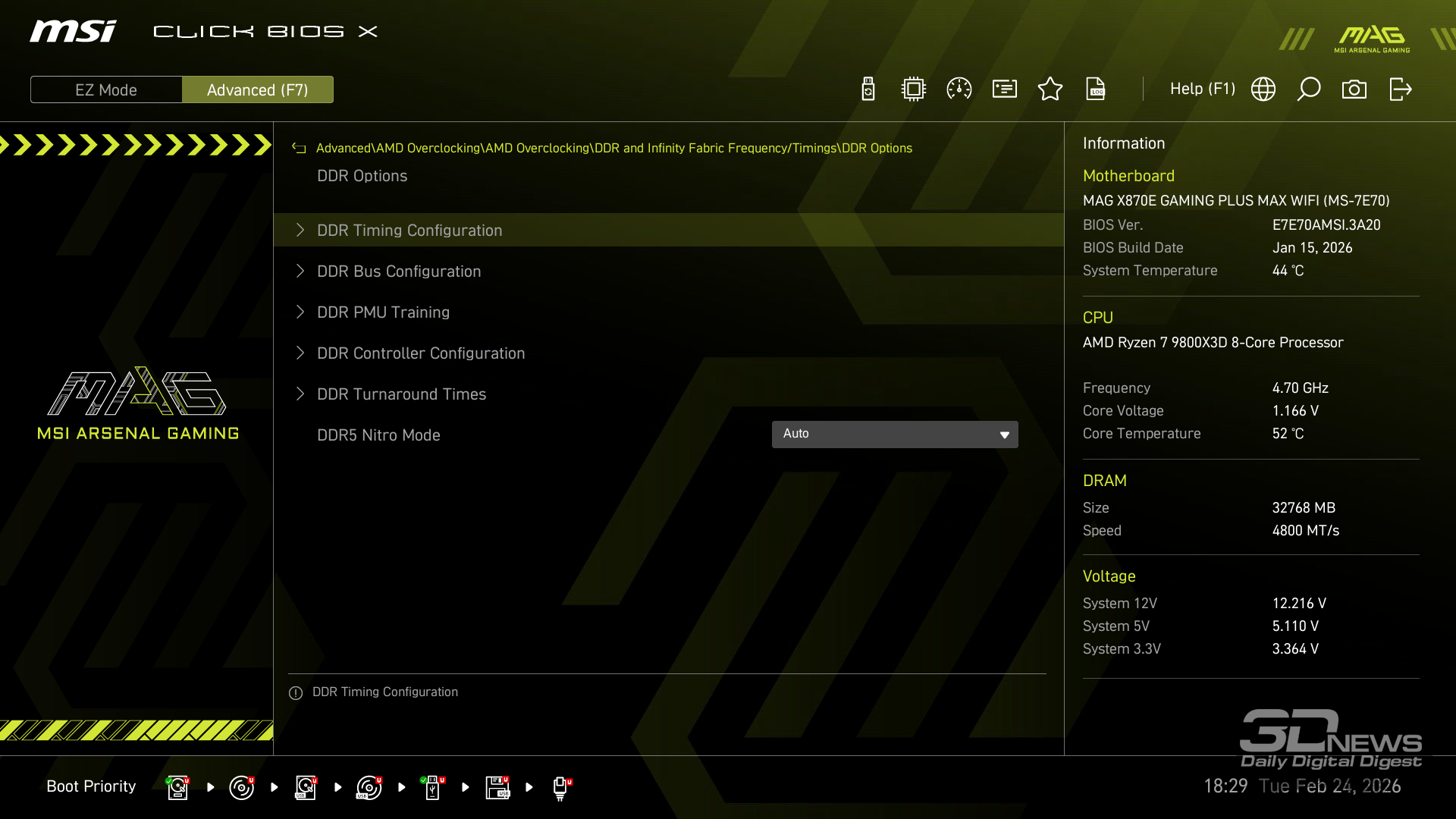

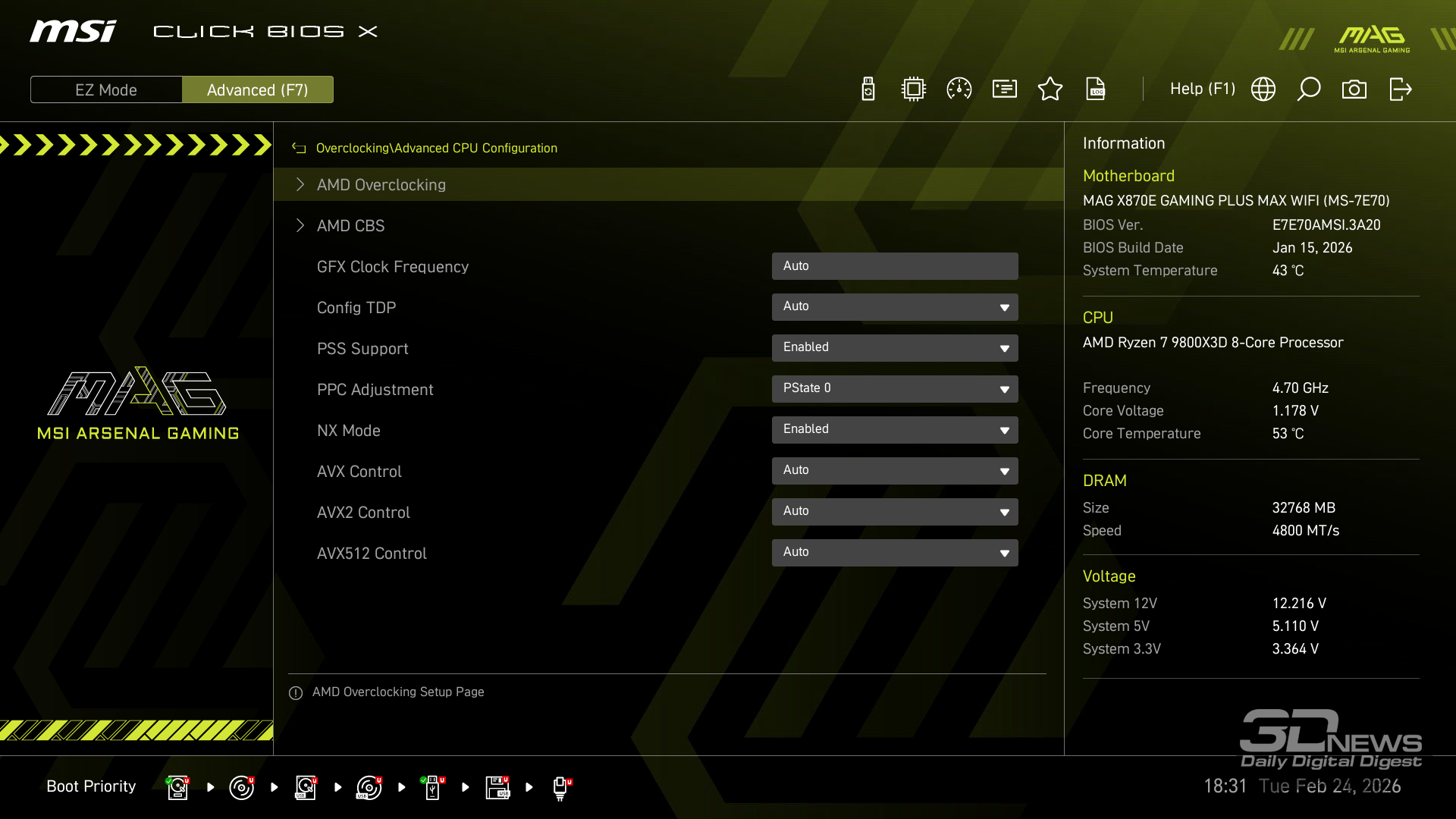

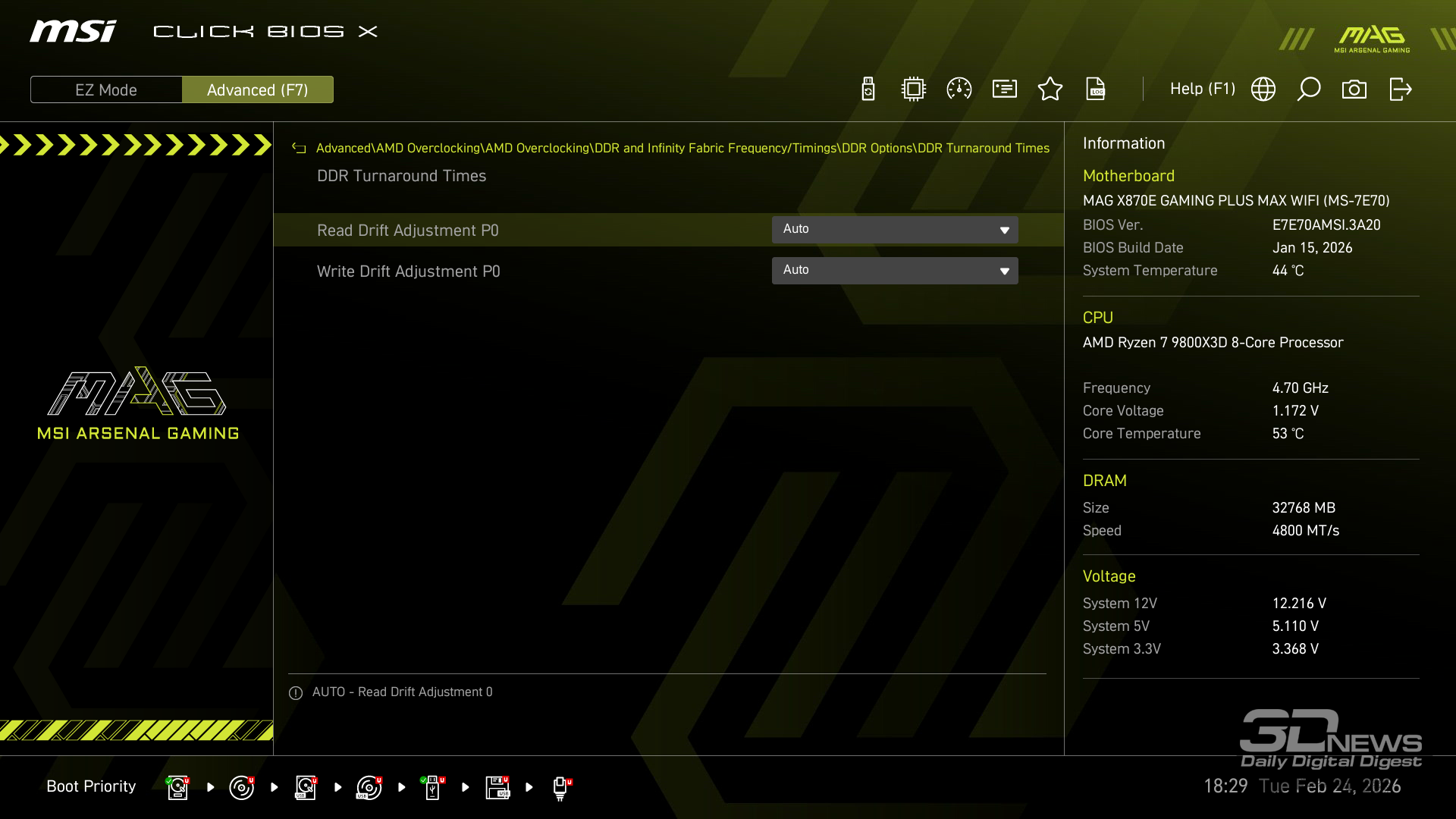

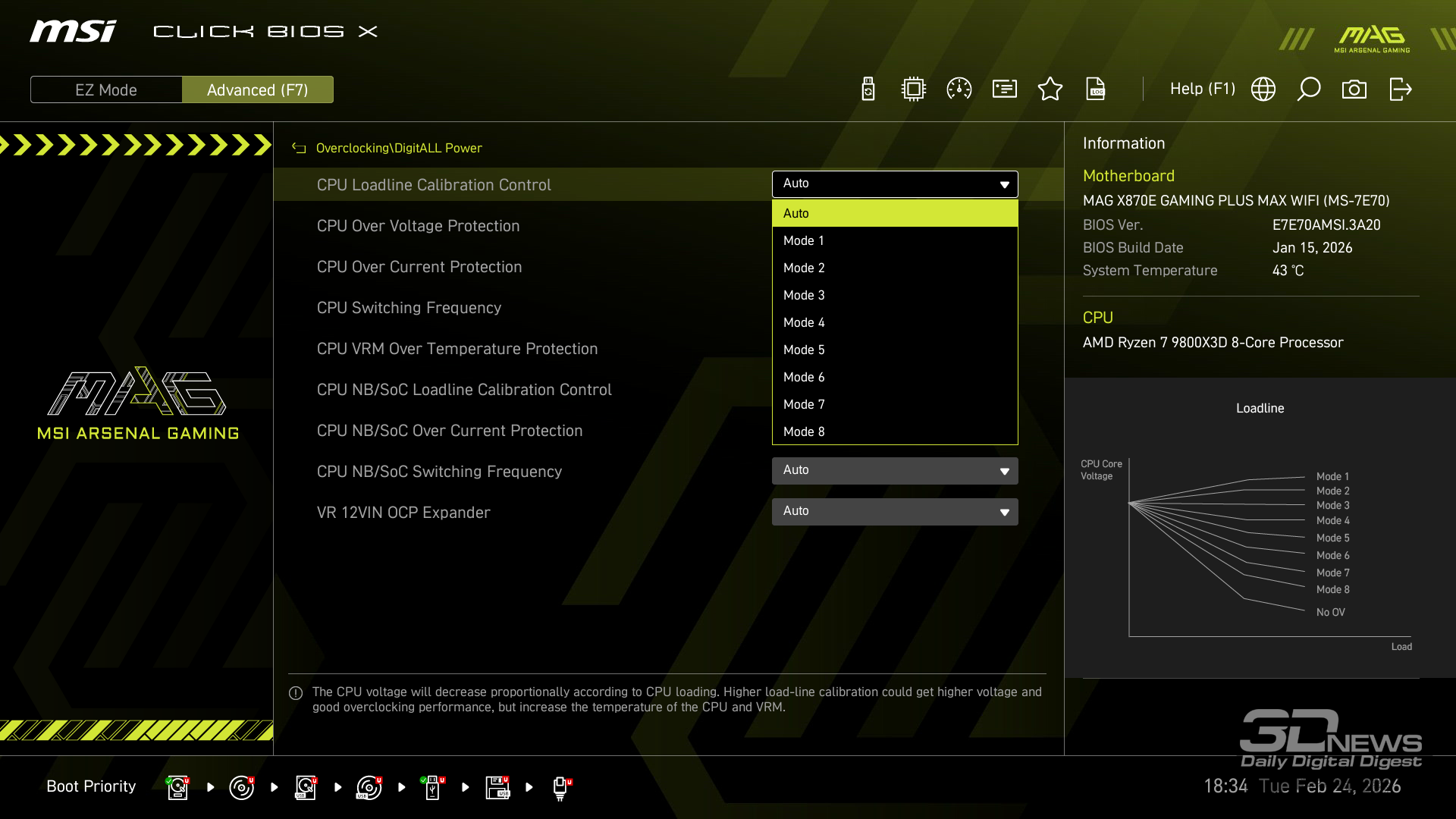

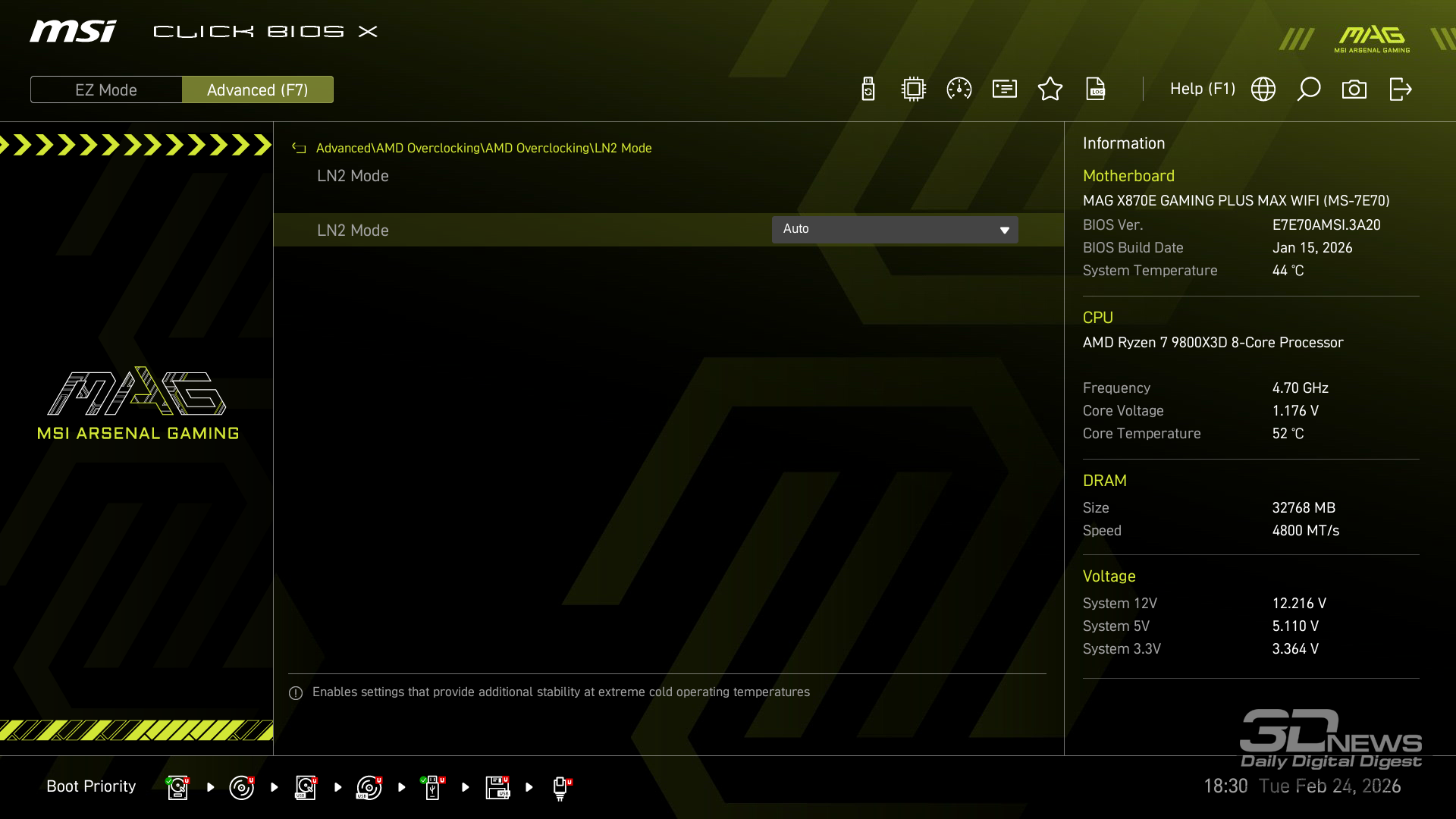

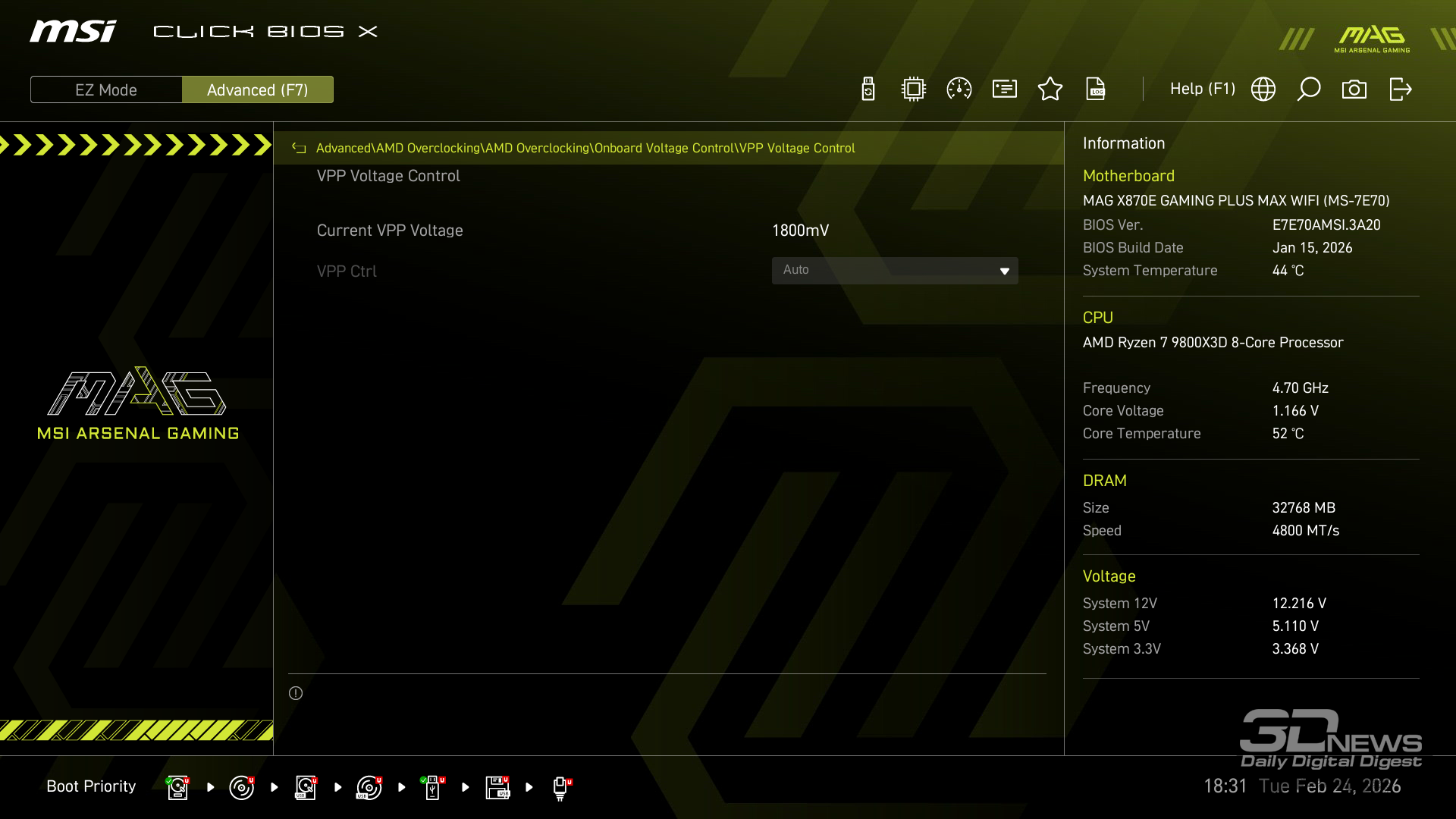

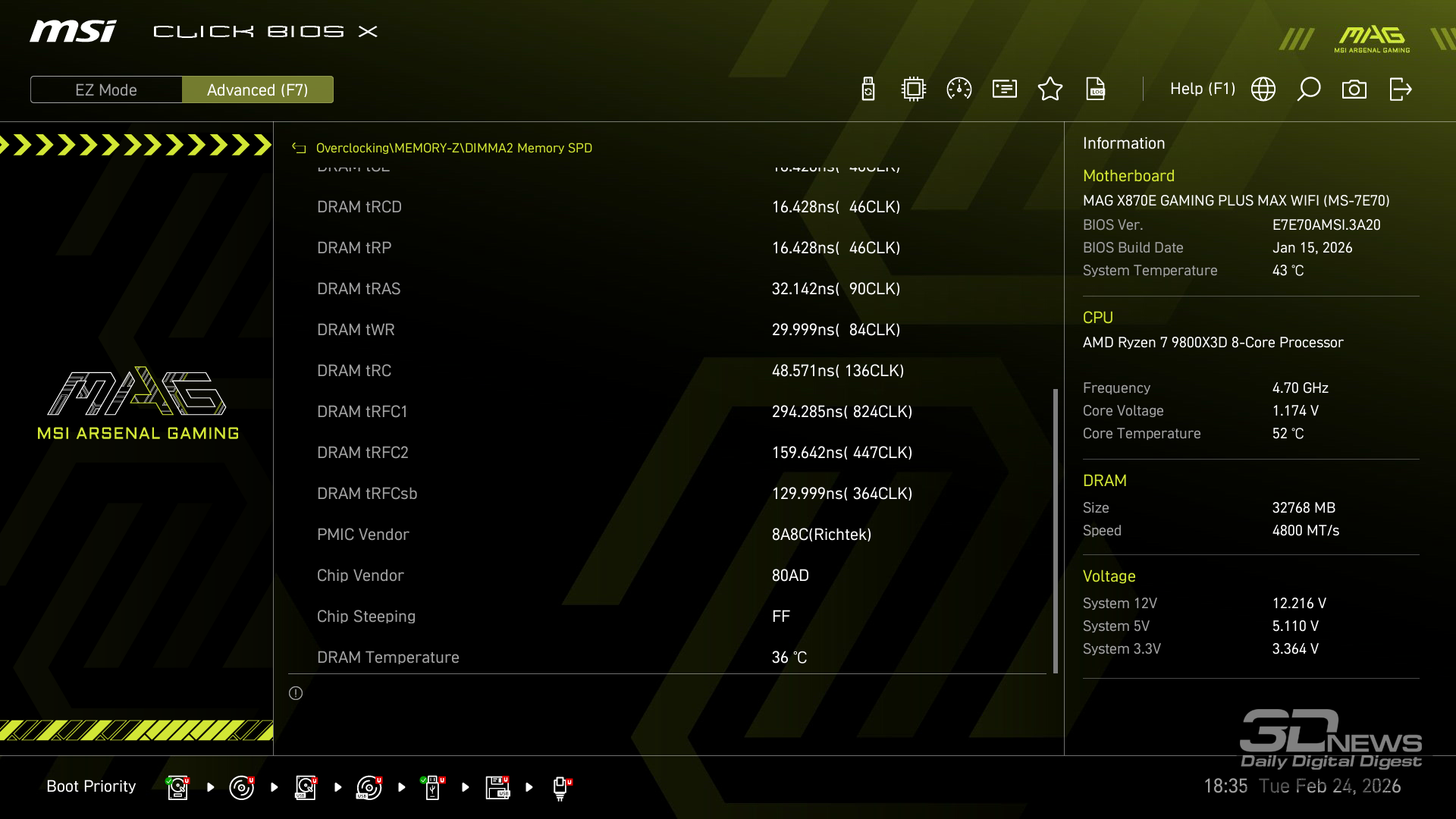

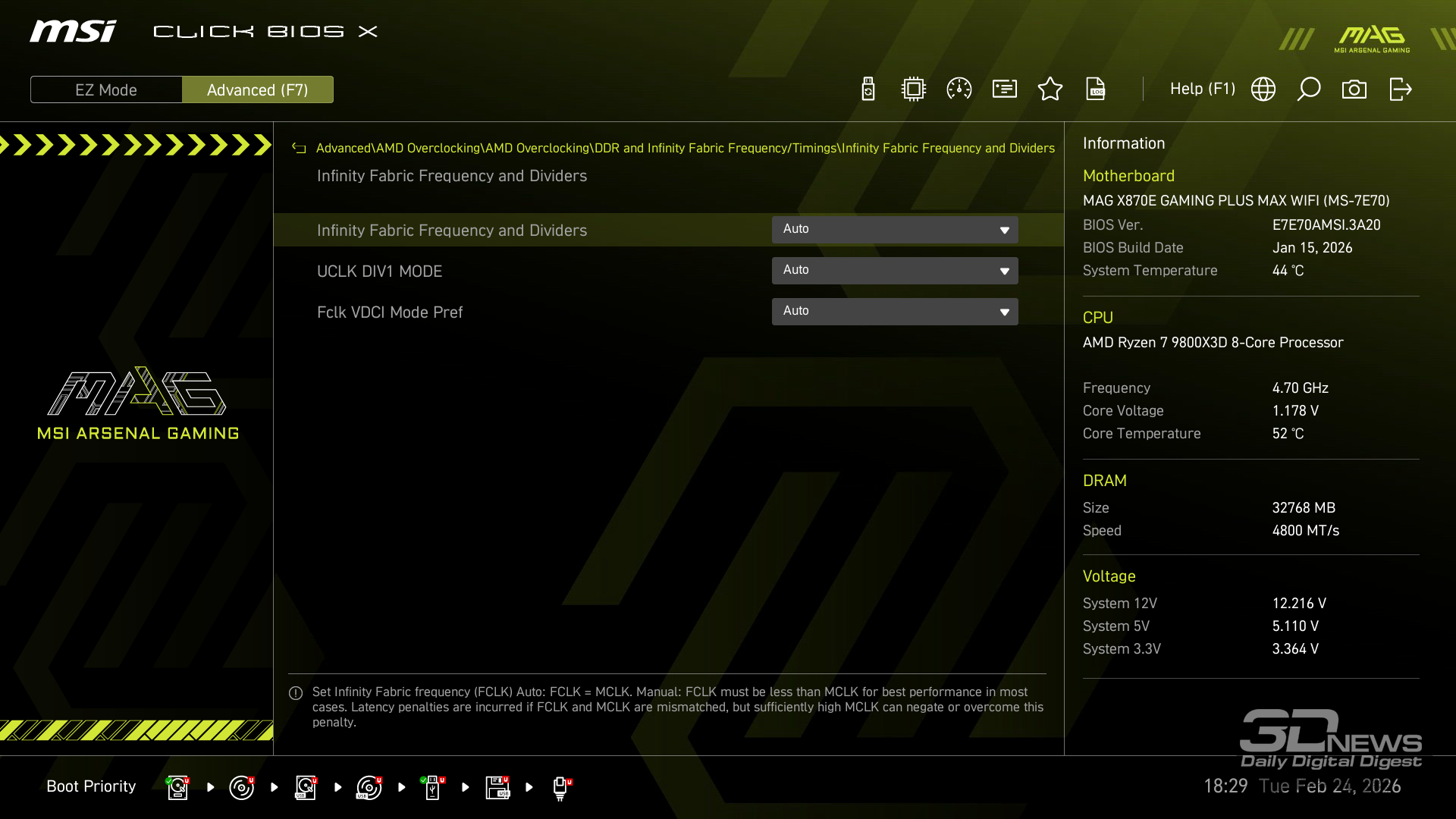

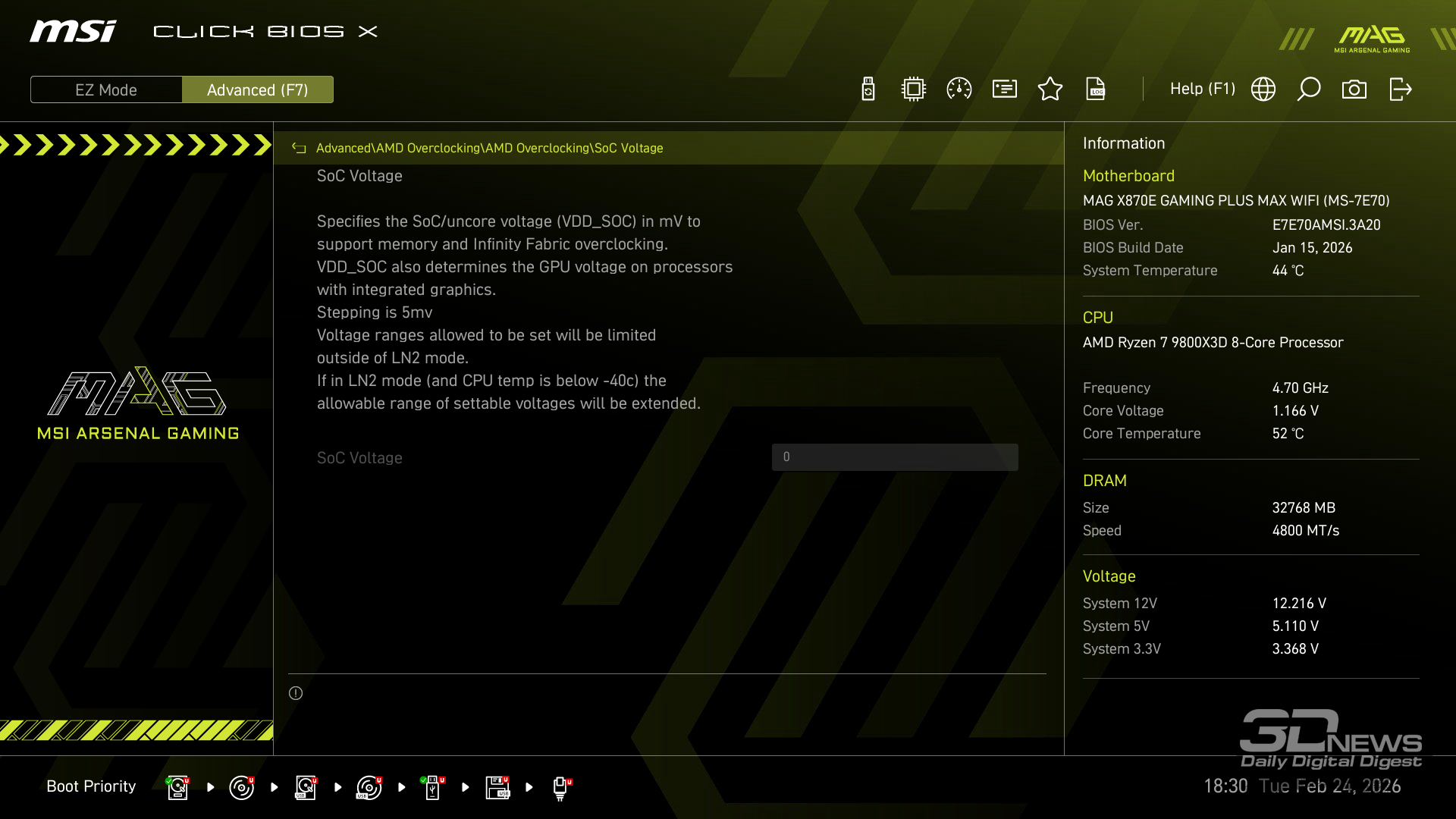

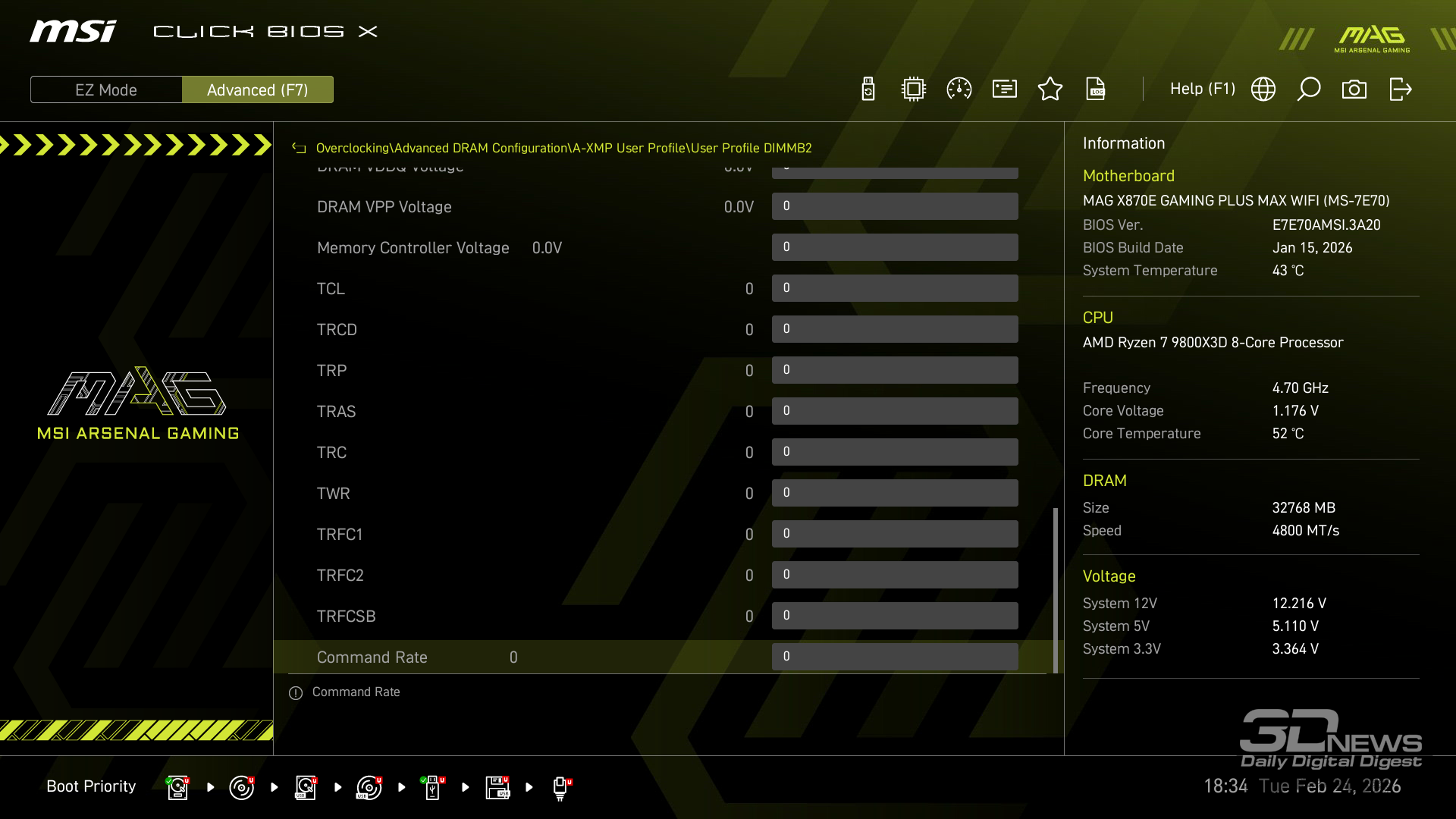

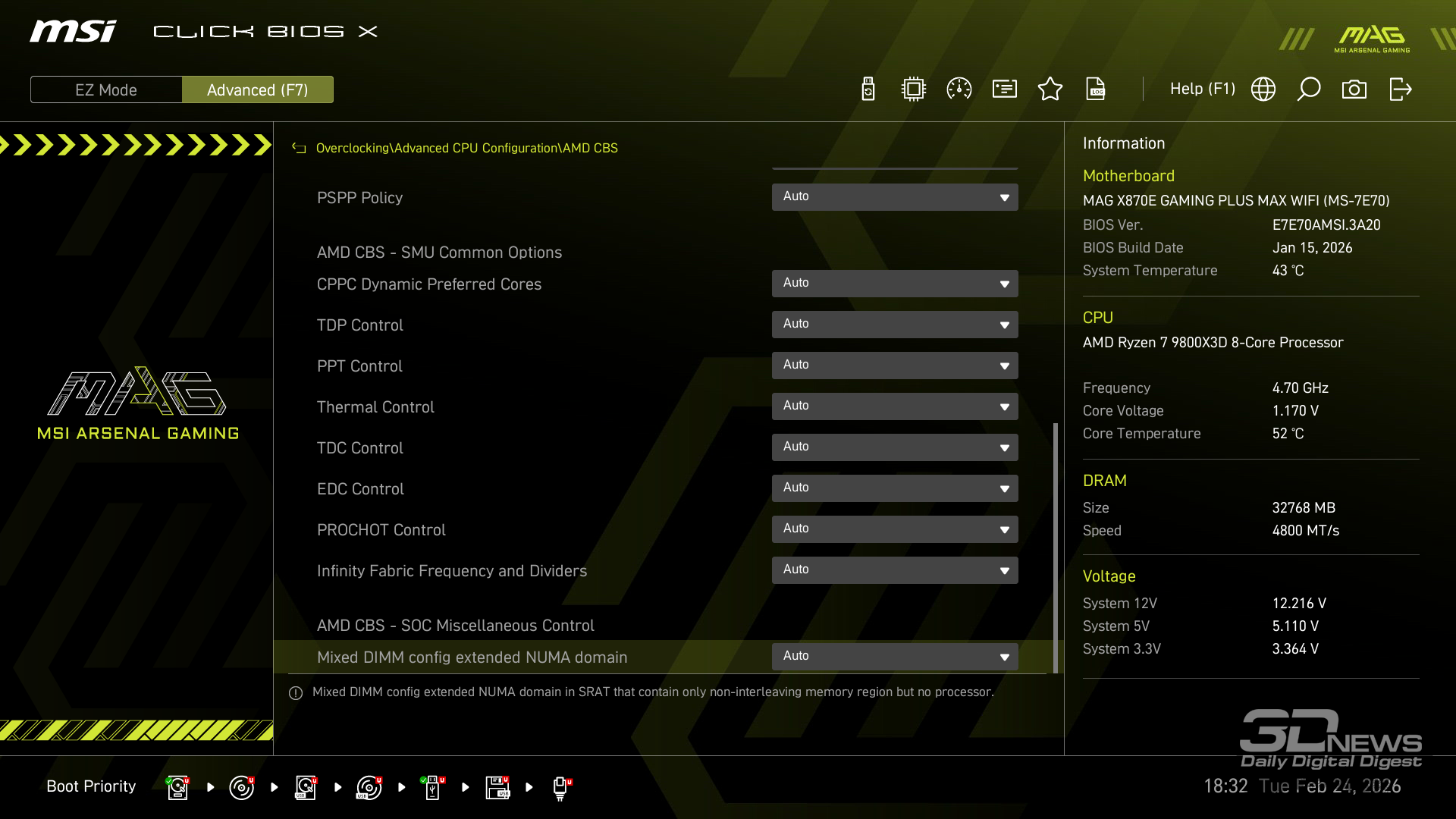

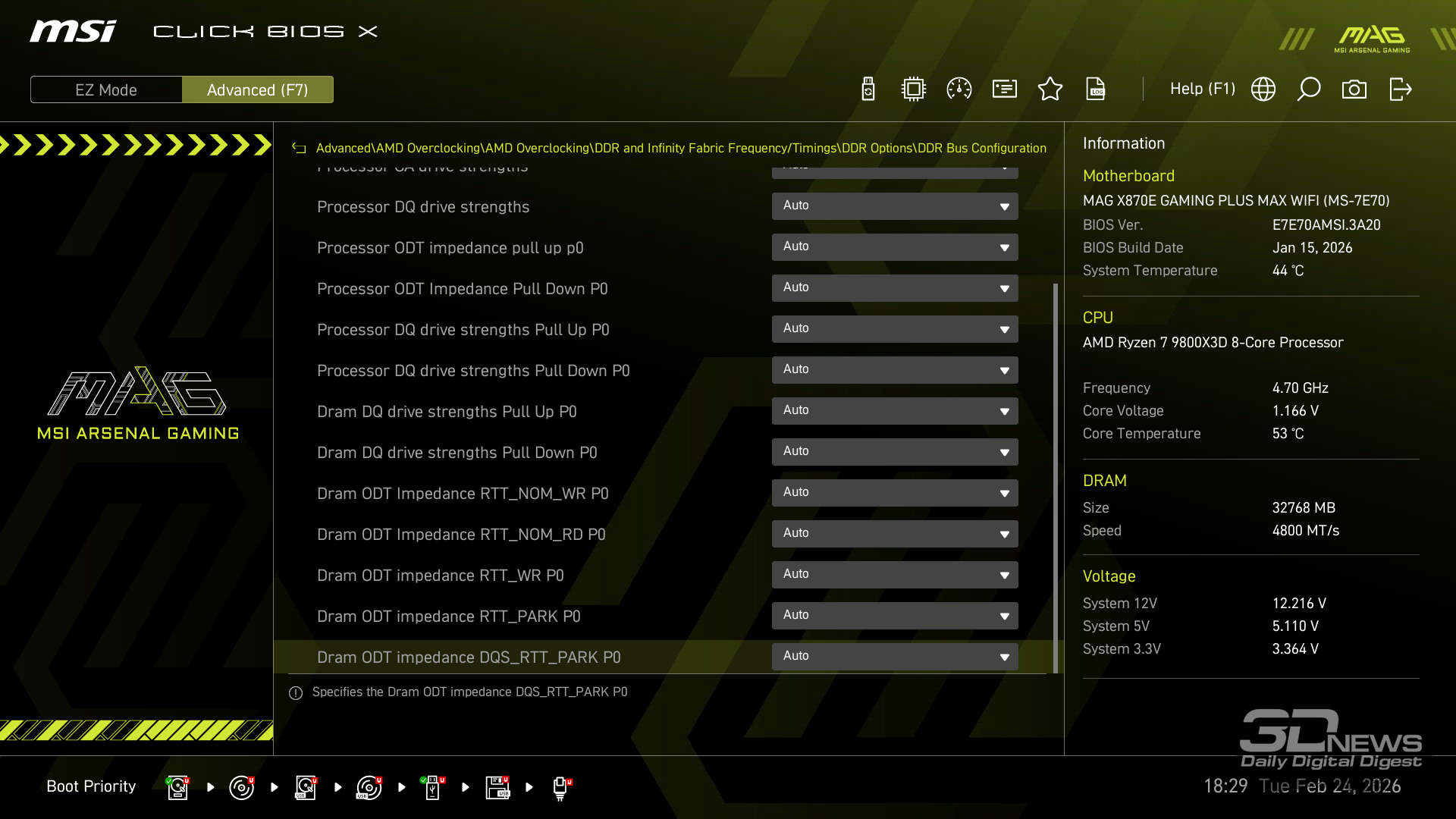

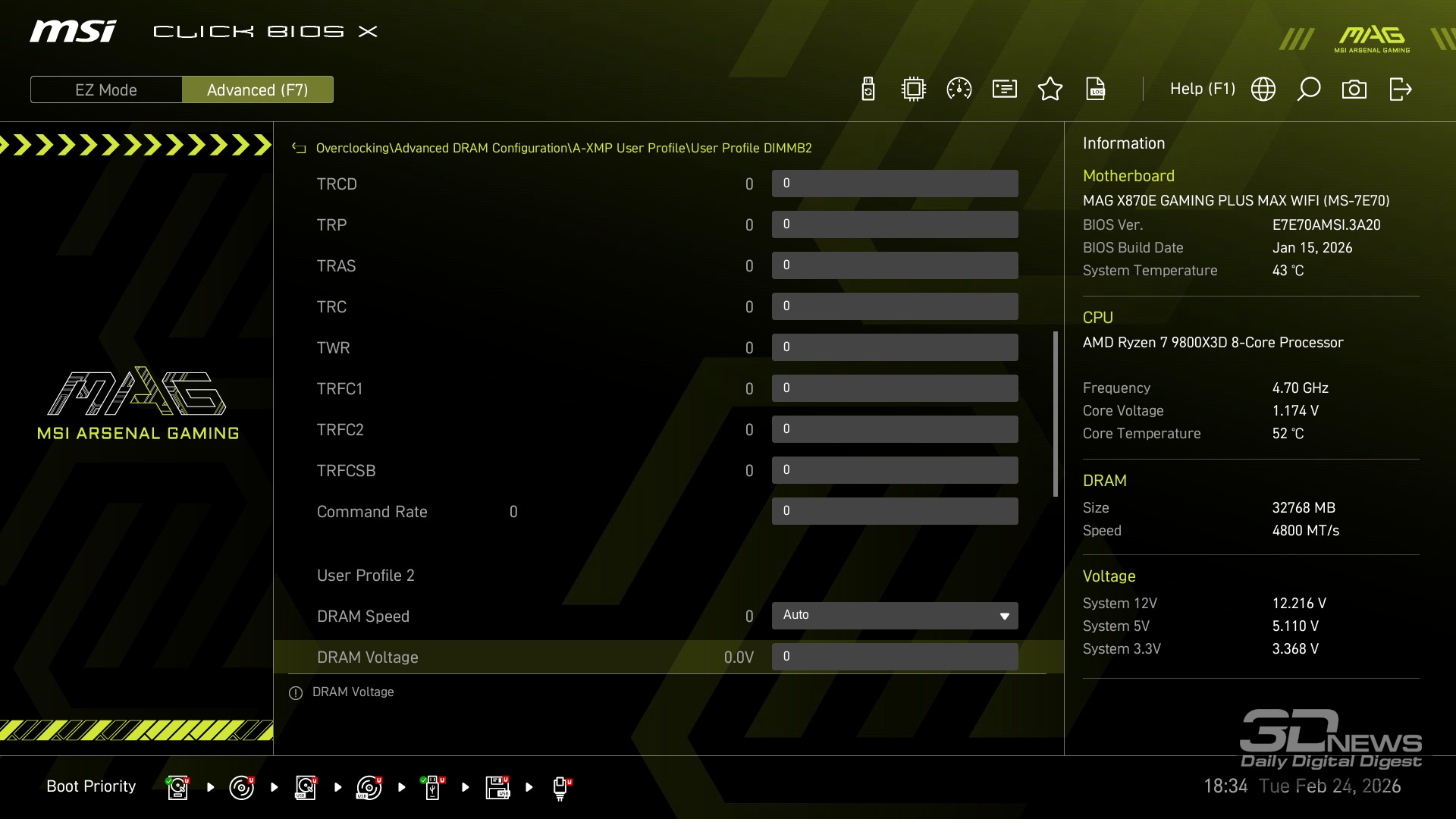

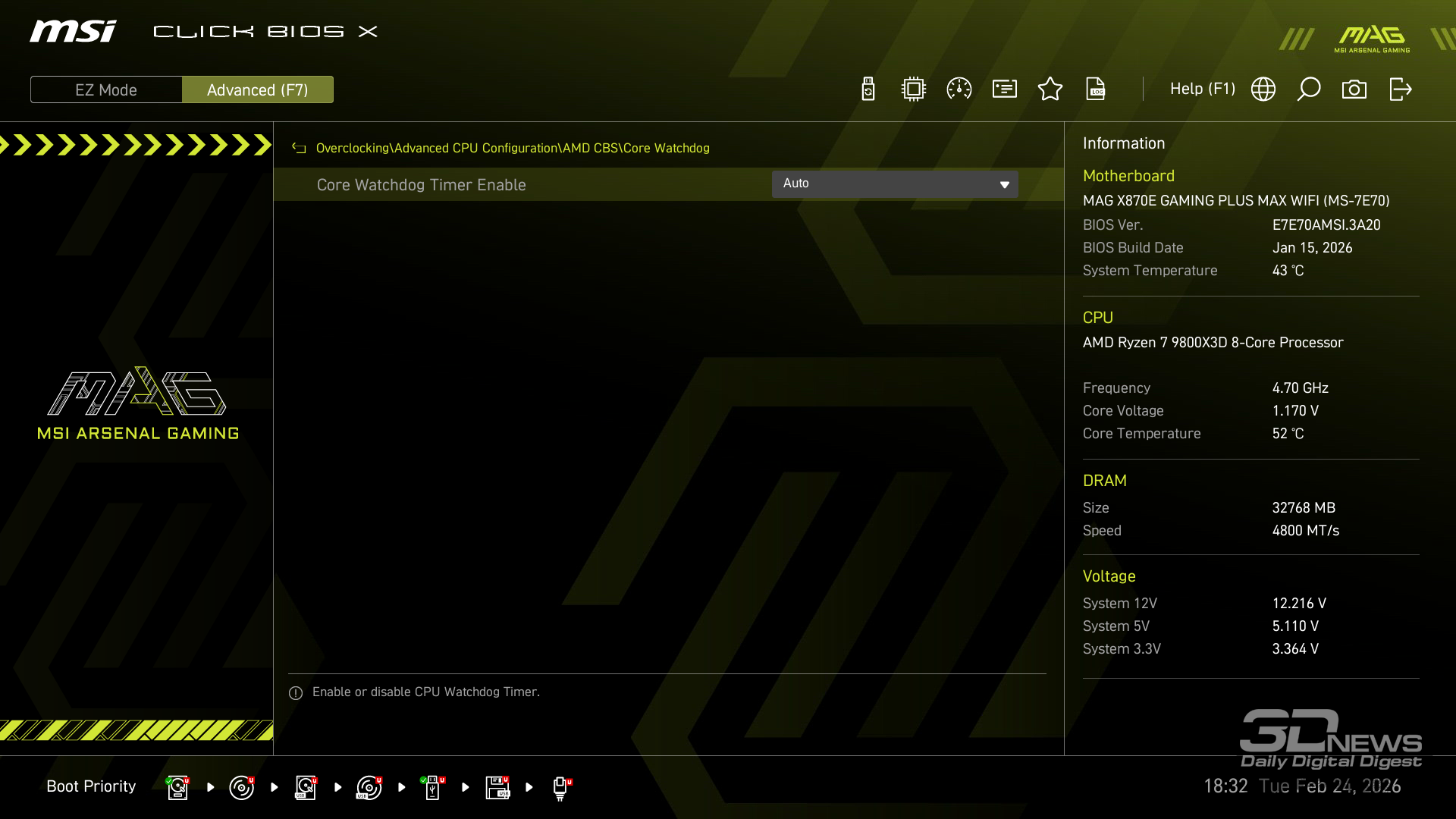

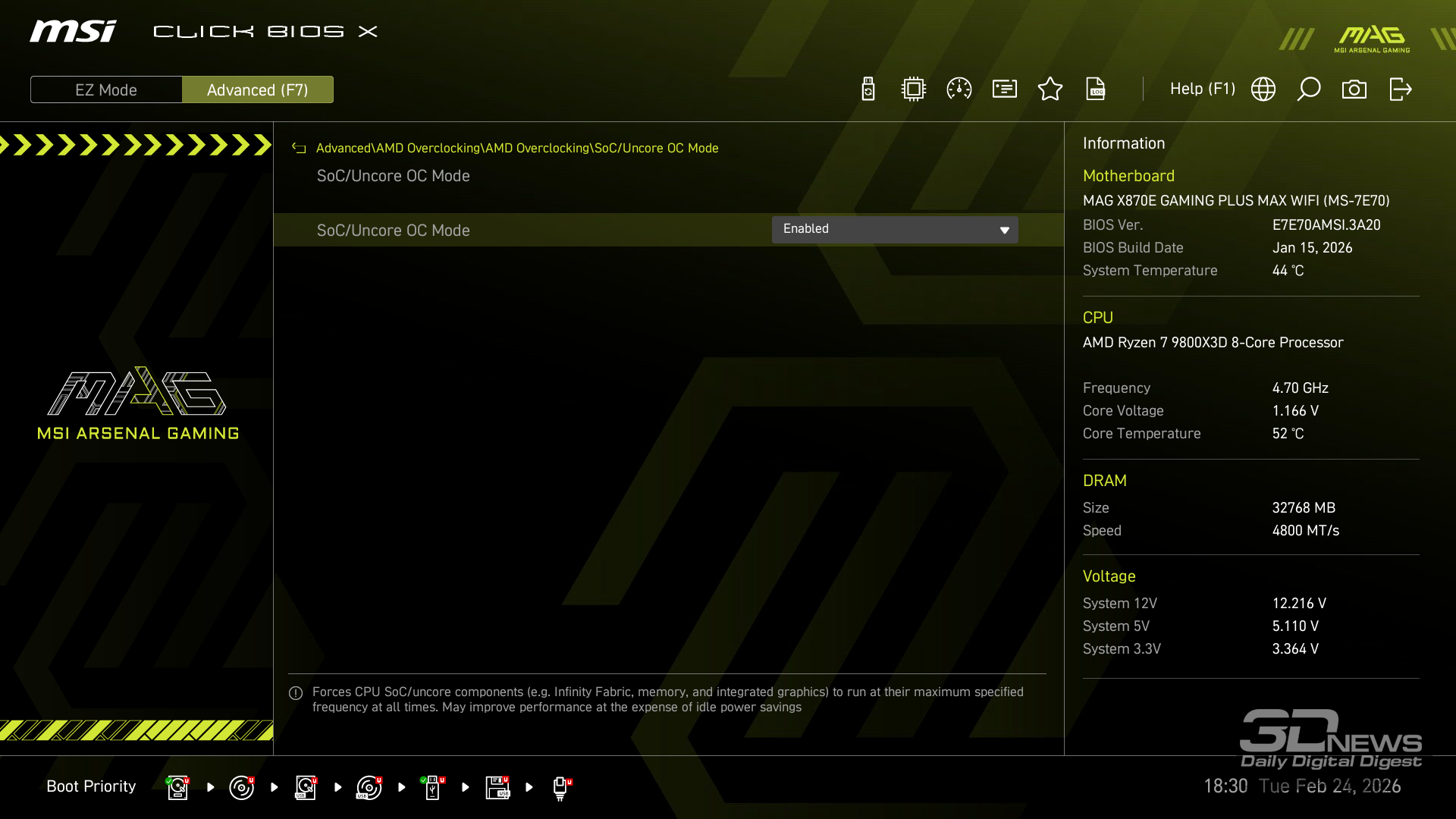

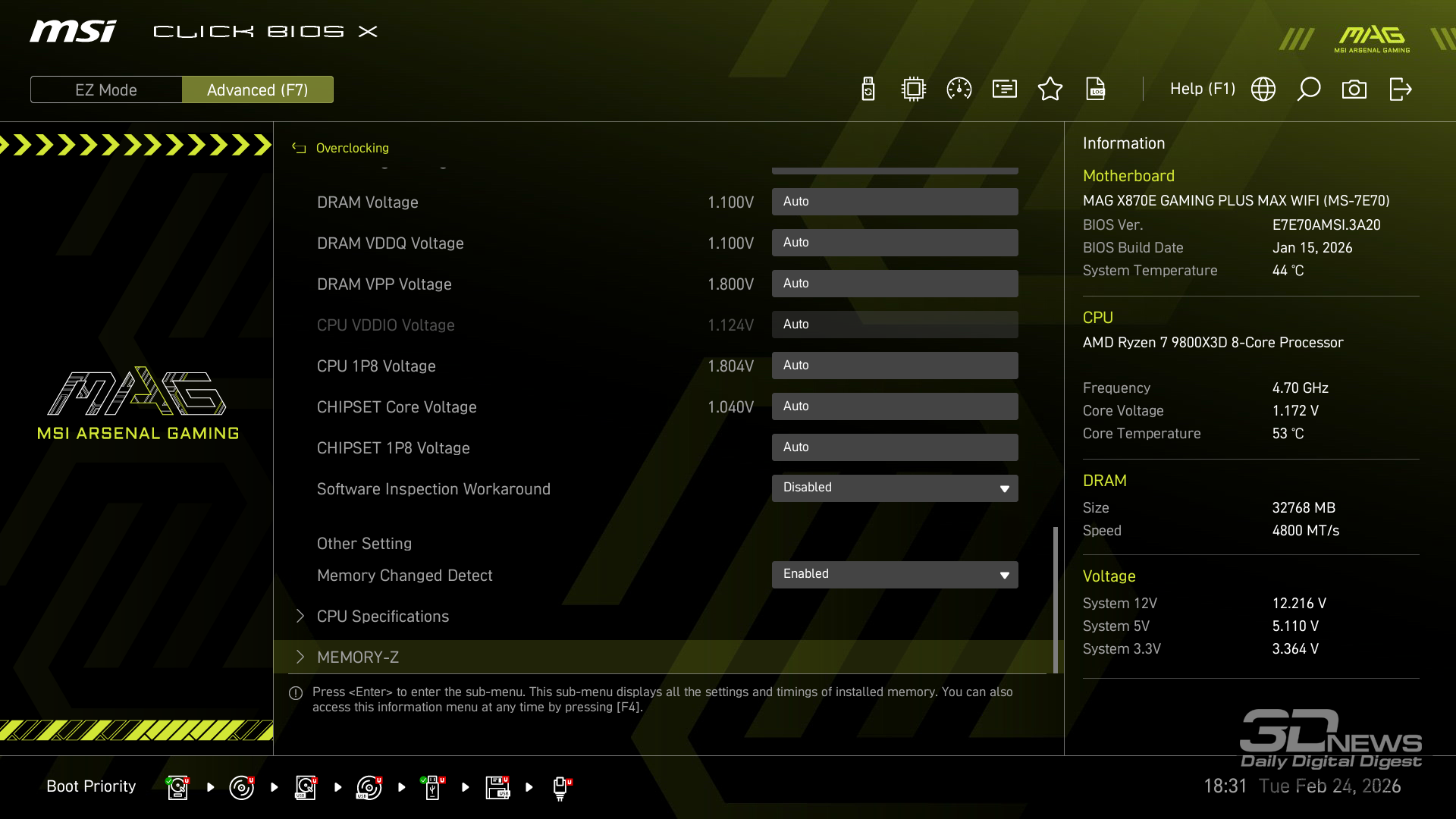

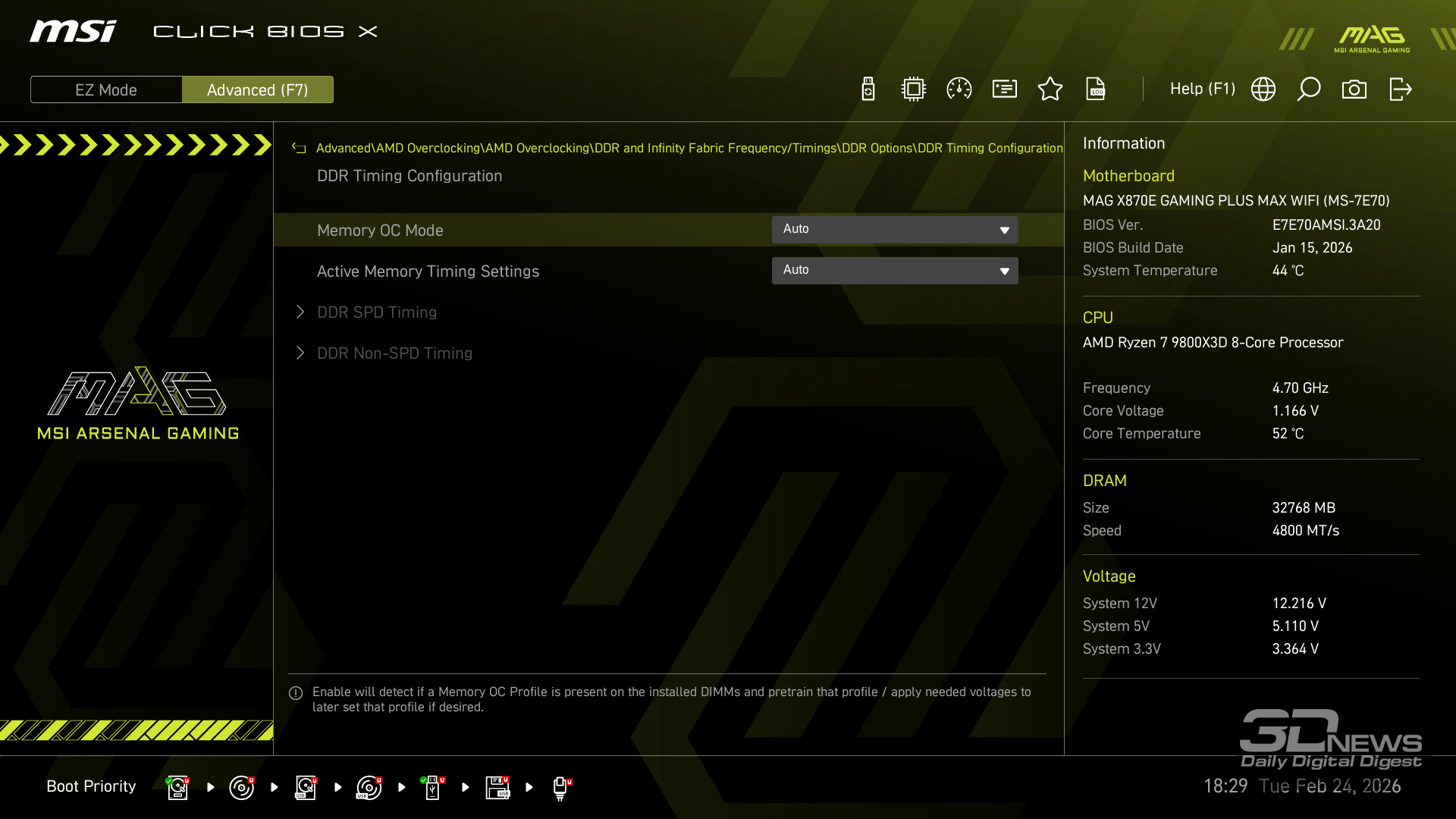

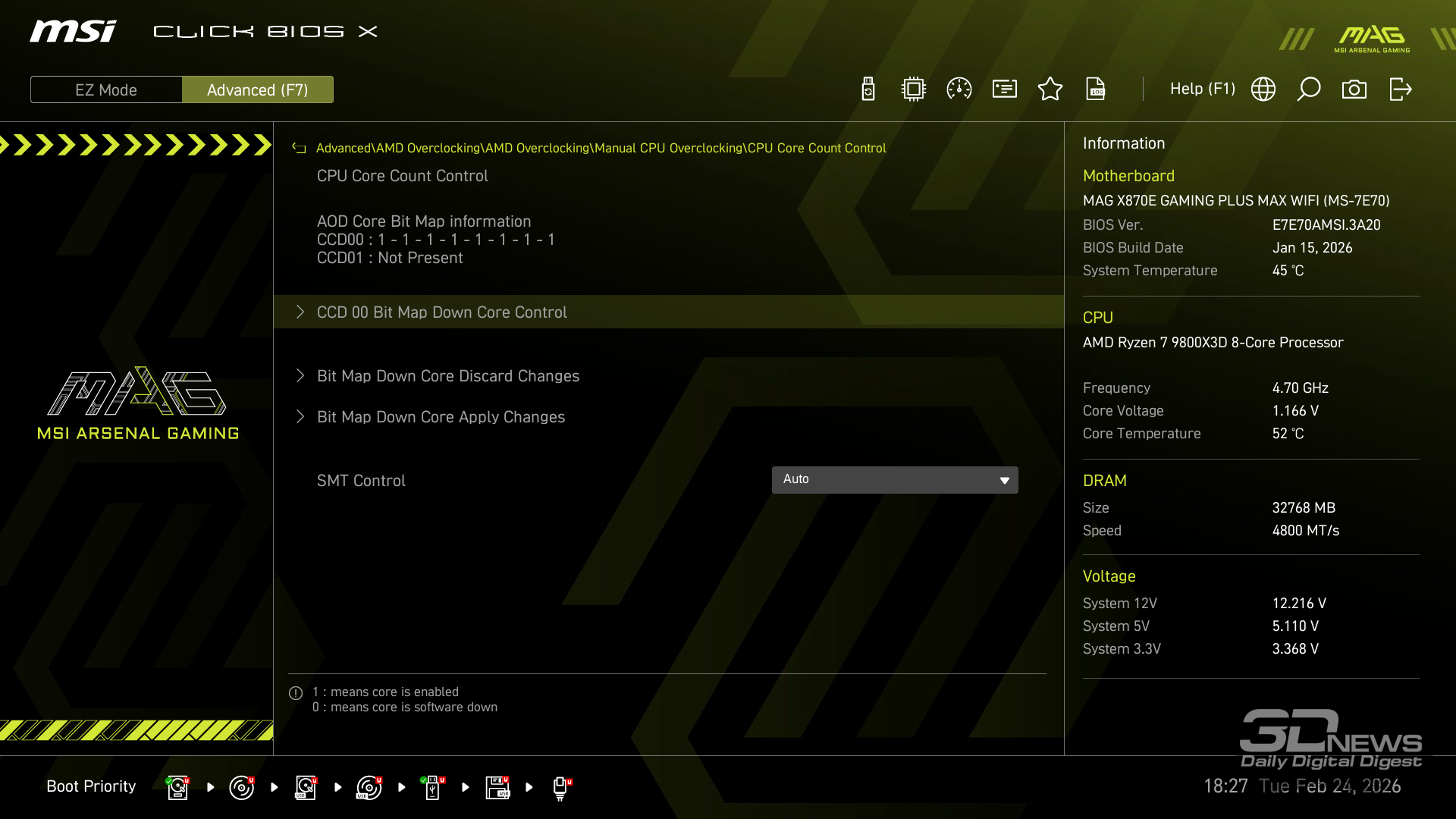

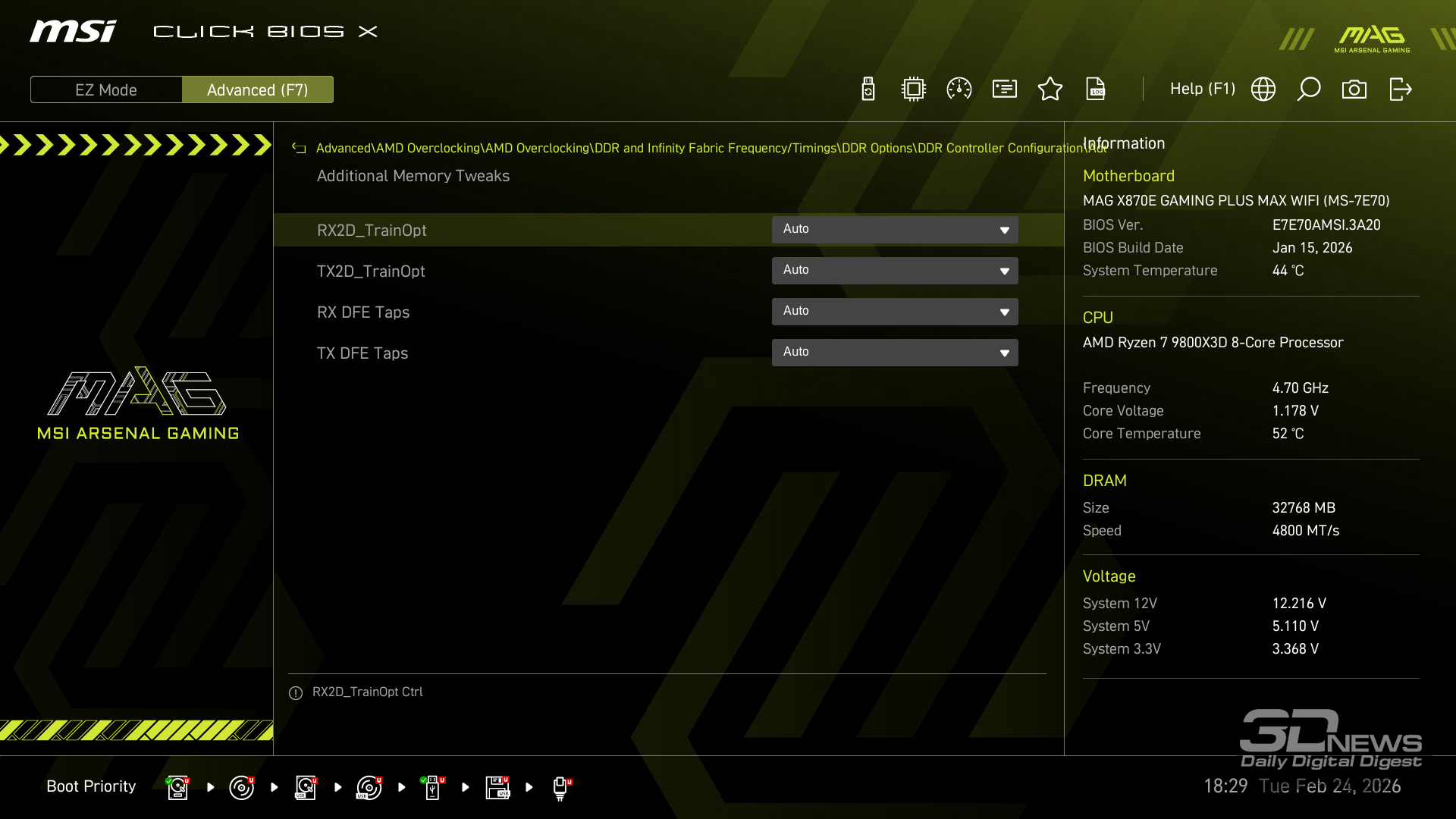

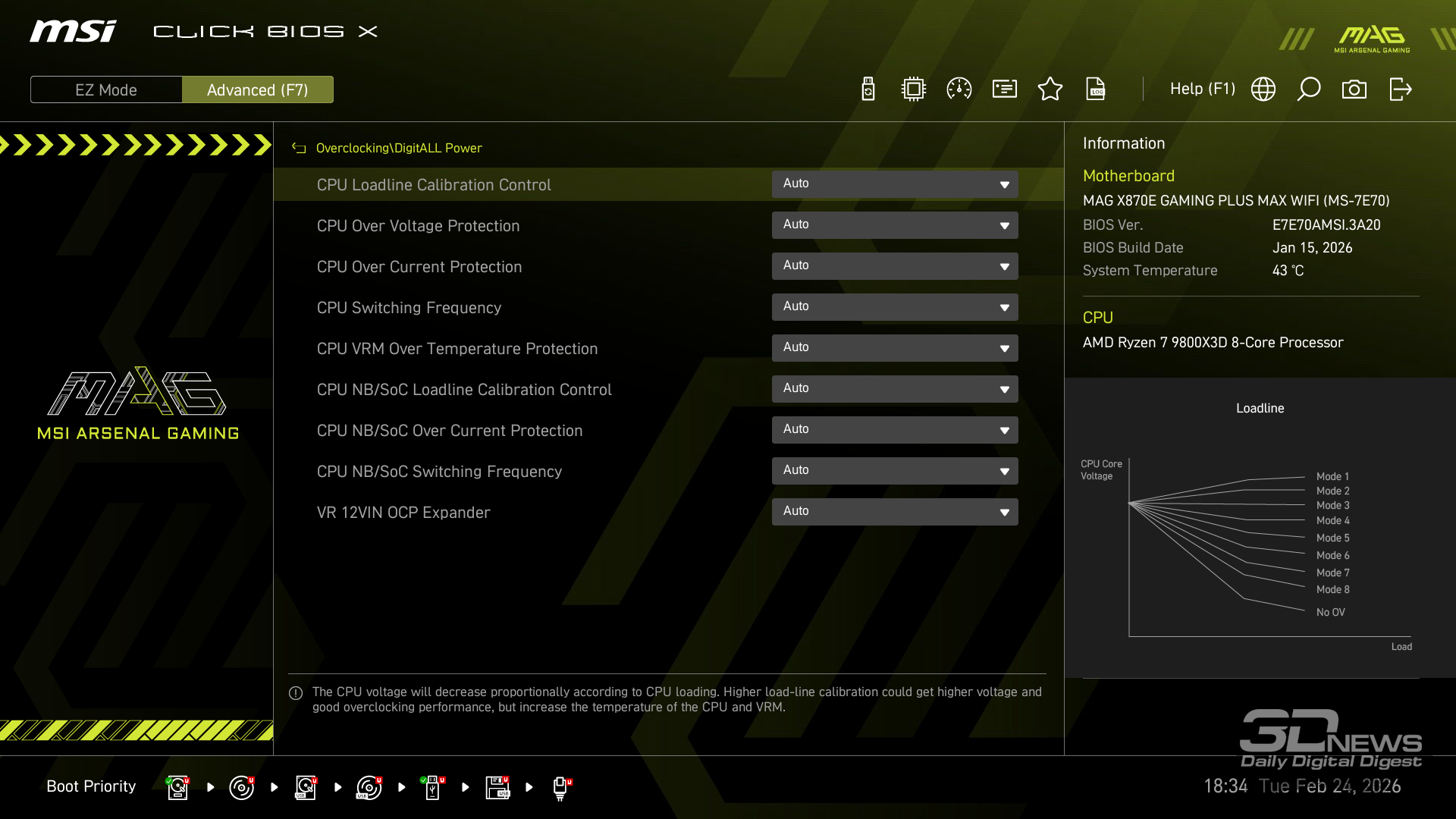

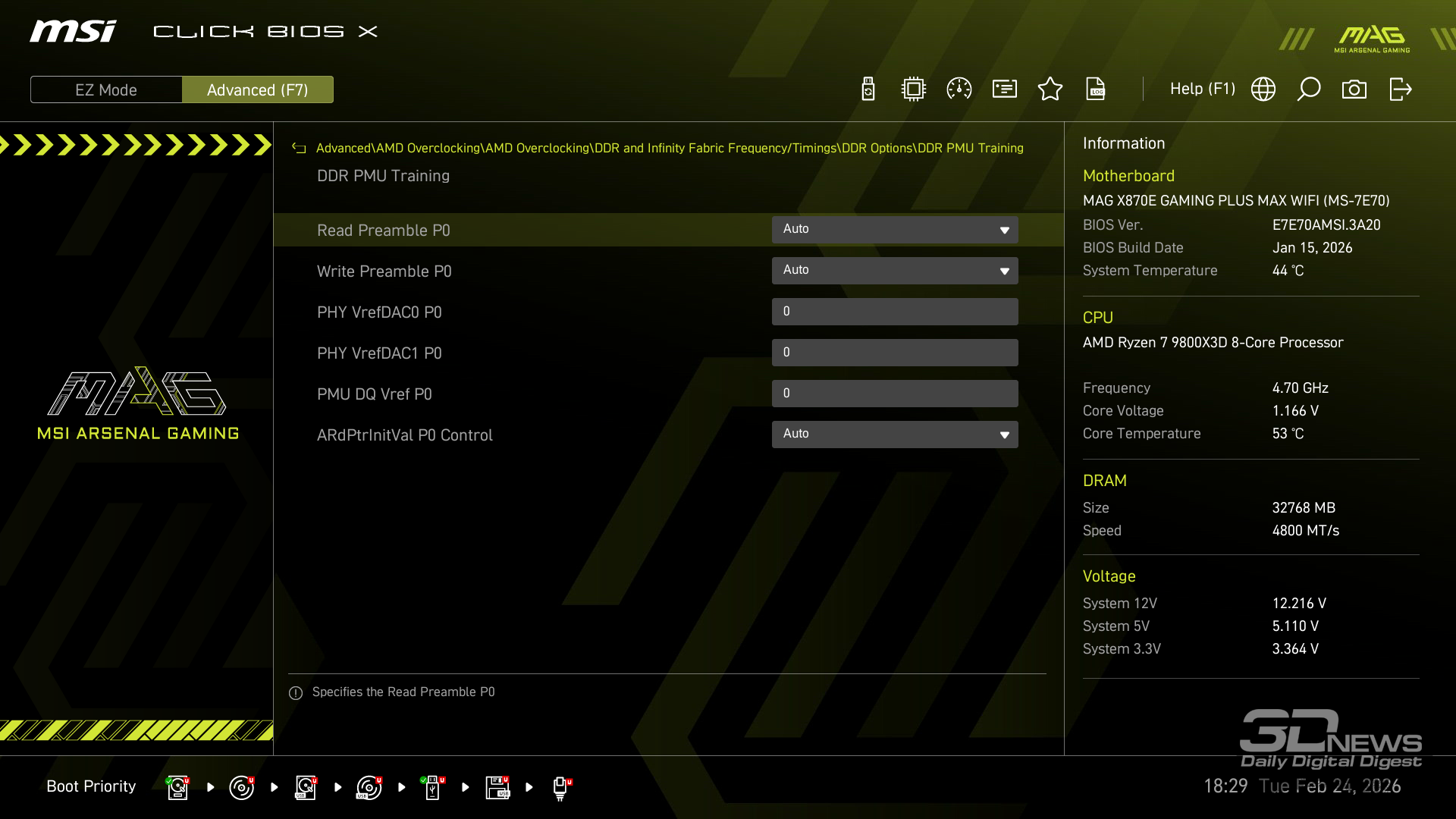

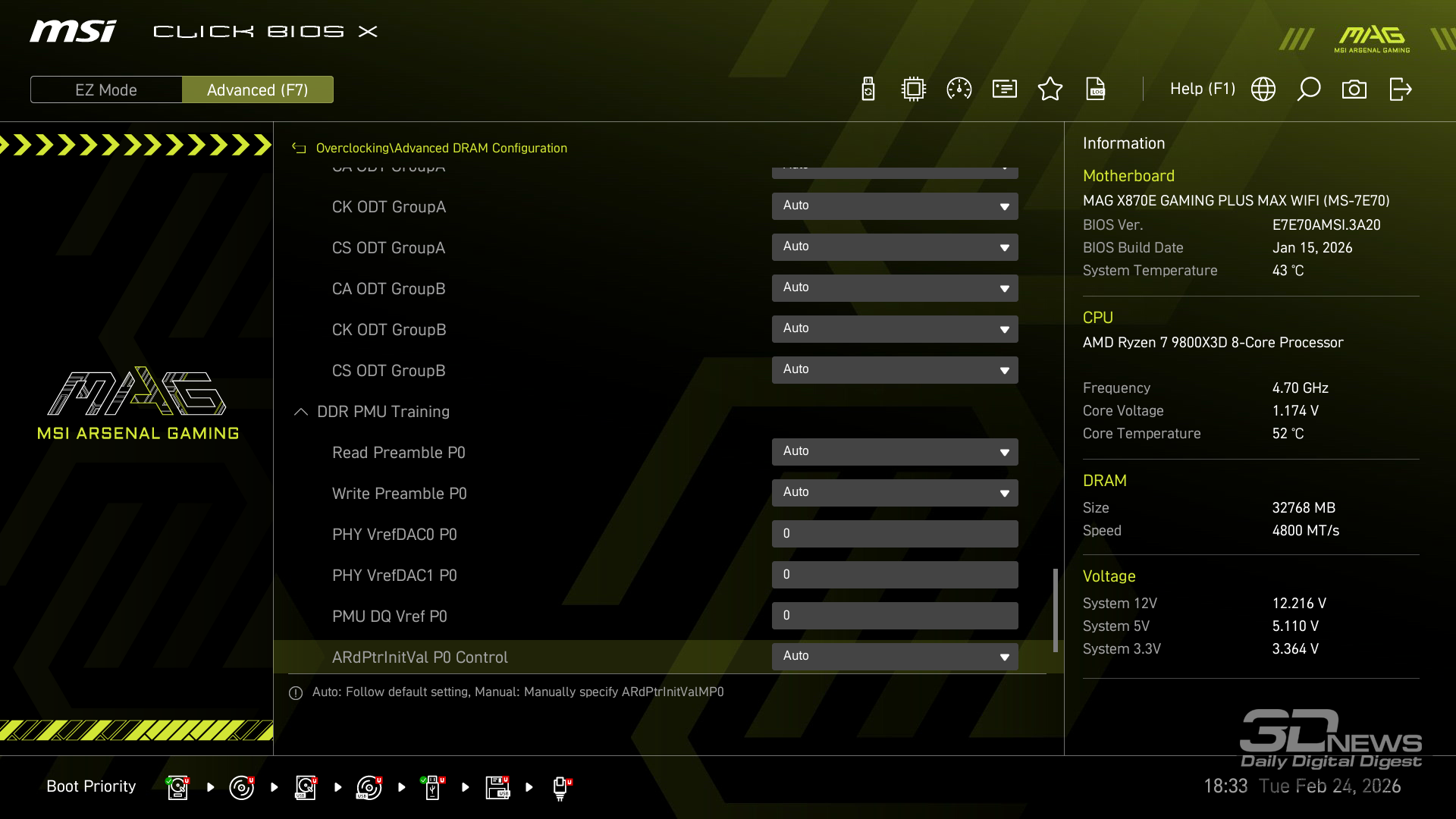

Параметры процессора и памяти, прямо влияющие на производительность, собраны в специальном разделе Overclocking. Здесь открывается доступ ко всему, что может потребоваться при тонкой настройке системы: к частотам процессора, BCLK и FCLK, делителям UCLK и памяти, таймингам памяти, а также к напряжениям. Интервалы изменений основных настроек приведены в таблице. Отдельно отмечу наличие в BIOS полнофункционального меню Precision Boost Override, куда вынесены не только опции для управления лимитами потребления процессора, но и регулировки функции Curve Optimizer. Кроме того, здесь же MSI предлагает предопределенные профили PBO, настроенные на разные варианты максимального потребления процессора либо на его разные целевые температуры.

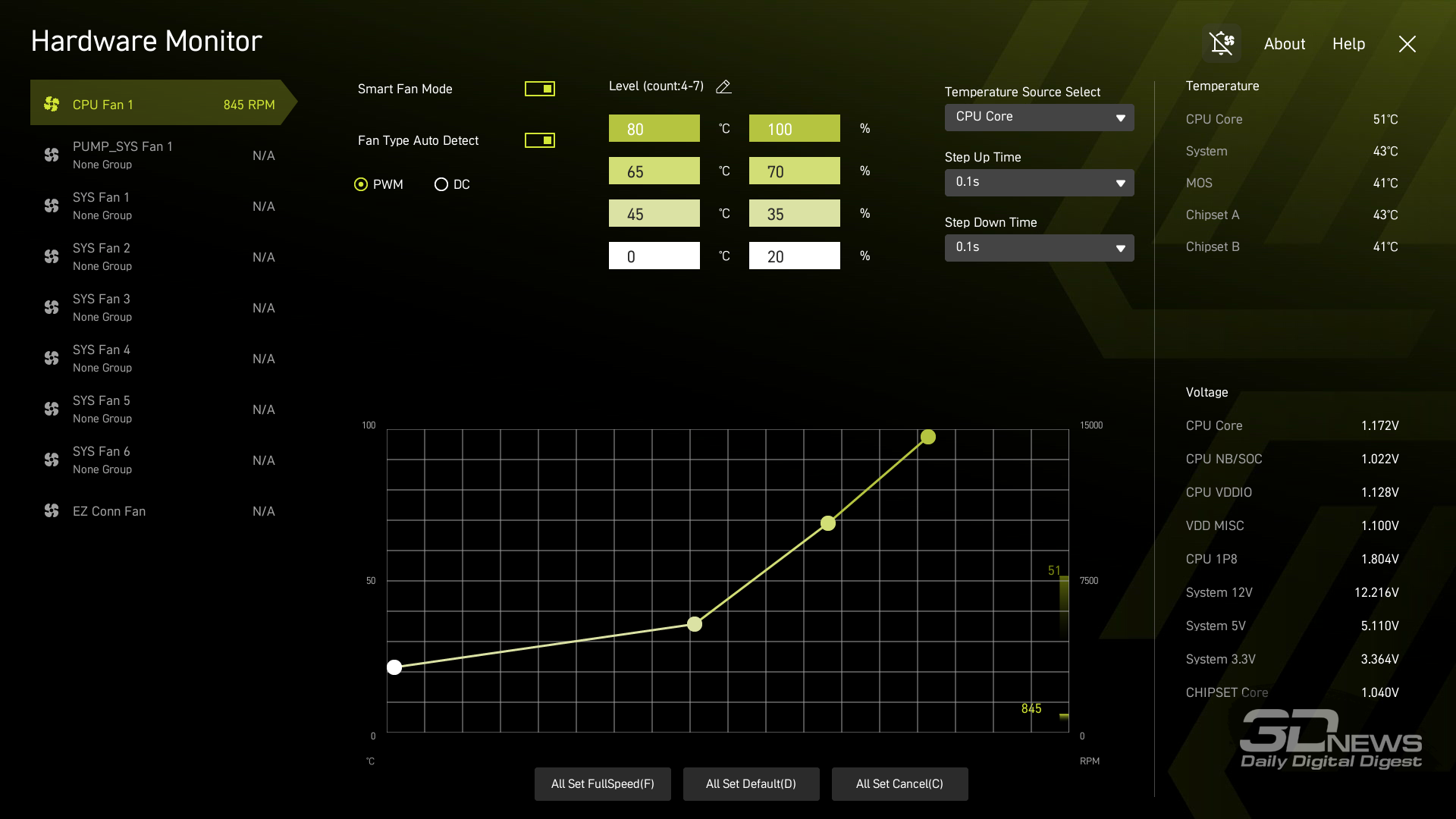

В меню Hardware Monitor нам позволено настроить частоту вращения всех подключенных к материнской плате вентиляторов. Плата поддерживает регулировку как в режиме PWM, так и DC — то есть мы можем настраивать частоту вращения даже «карлсонов» без ШИМ. Параметры работы крыльчаток привязываются к показателям четырех датчиков: ядрам процессора, системе, конвертера питания или чипсета.

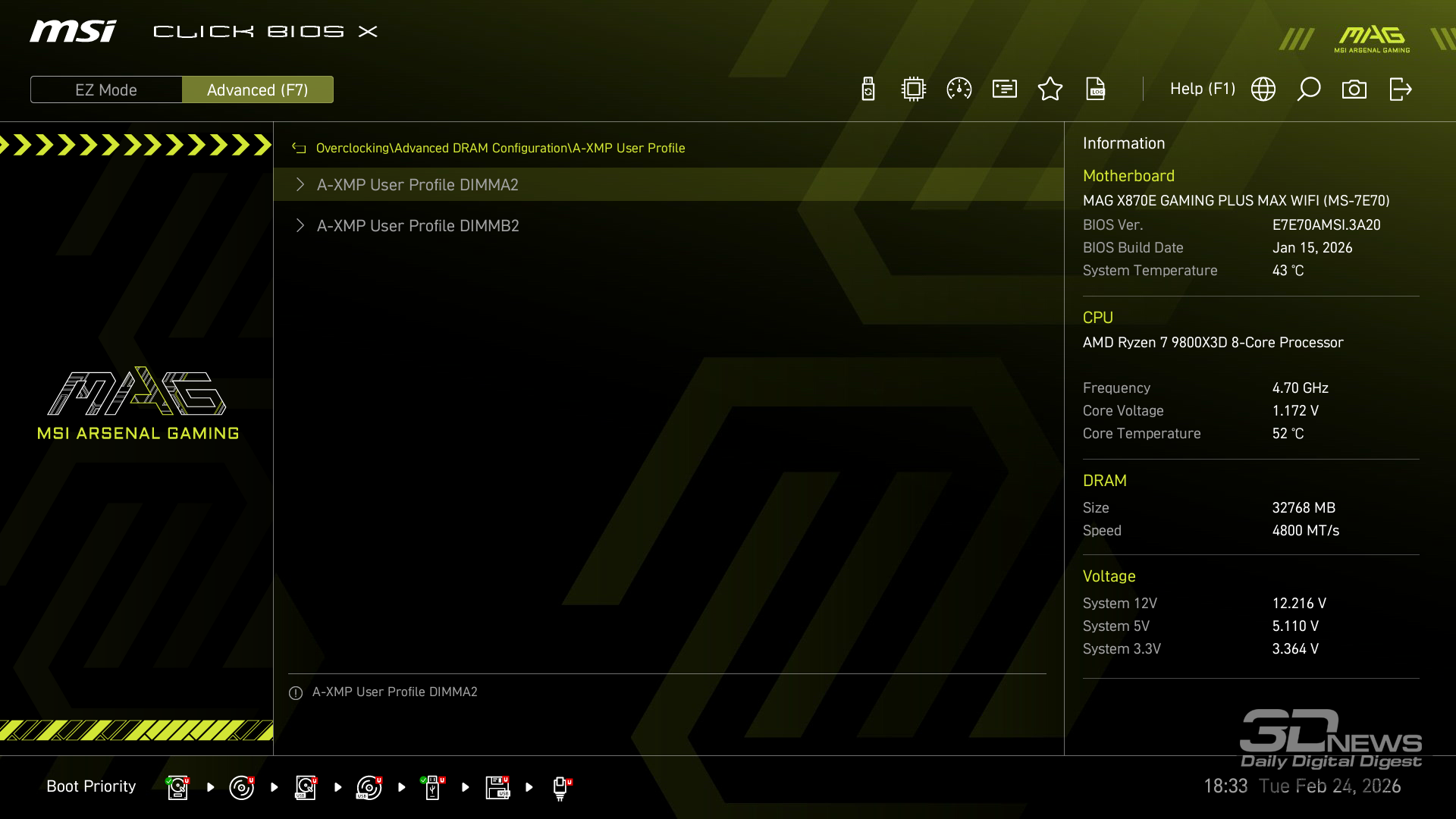

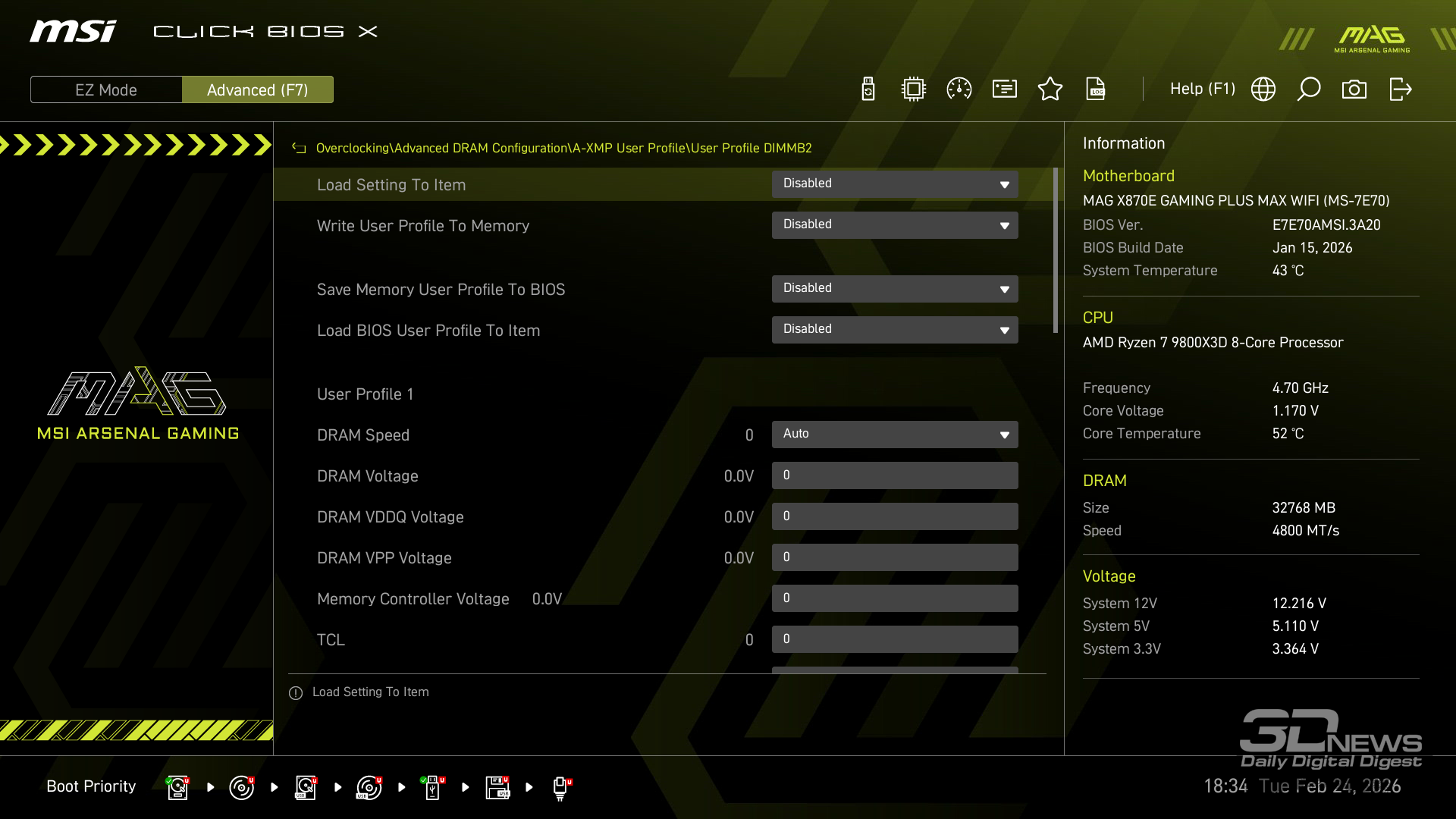

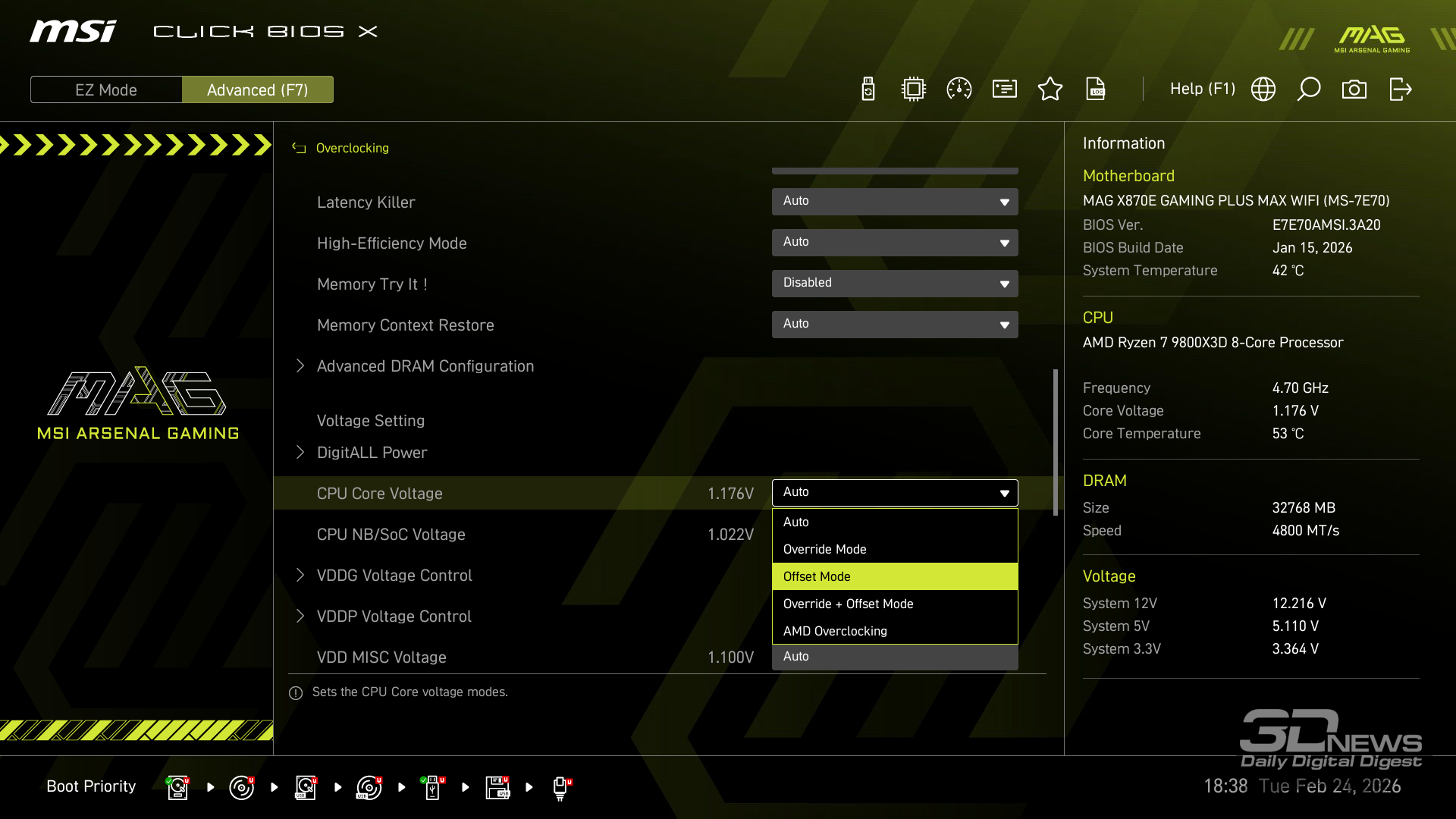

Кроме того, полезной может быть функция Memory Try It!, которая предлагает готовые профили настроек памяти для тех, кто не готов тратить время на ручной подбор параметров.

⇡#Стенд и методика тестирования

Для тестирования материнской платы я собрал довольно мощный игровой ПК. Перечень всех используемых в сборке комплектующих приведен в таблице ниже.

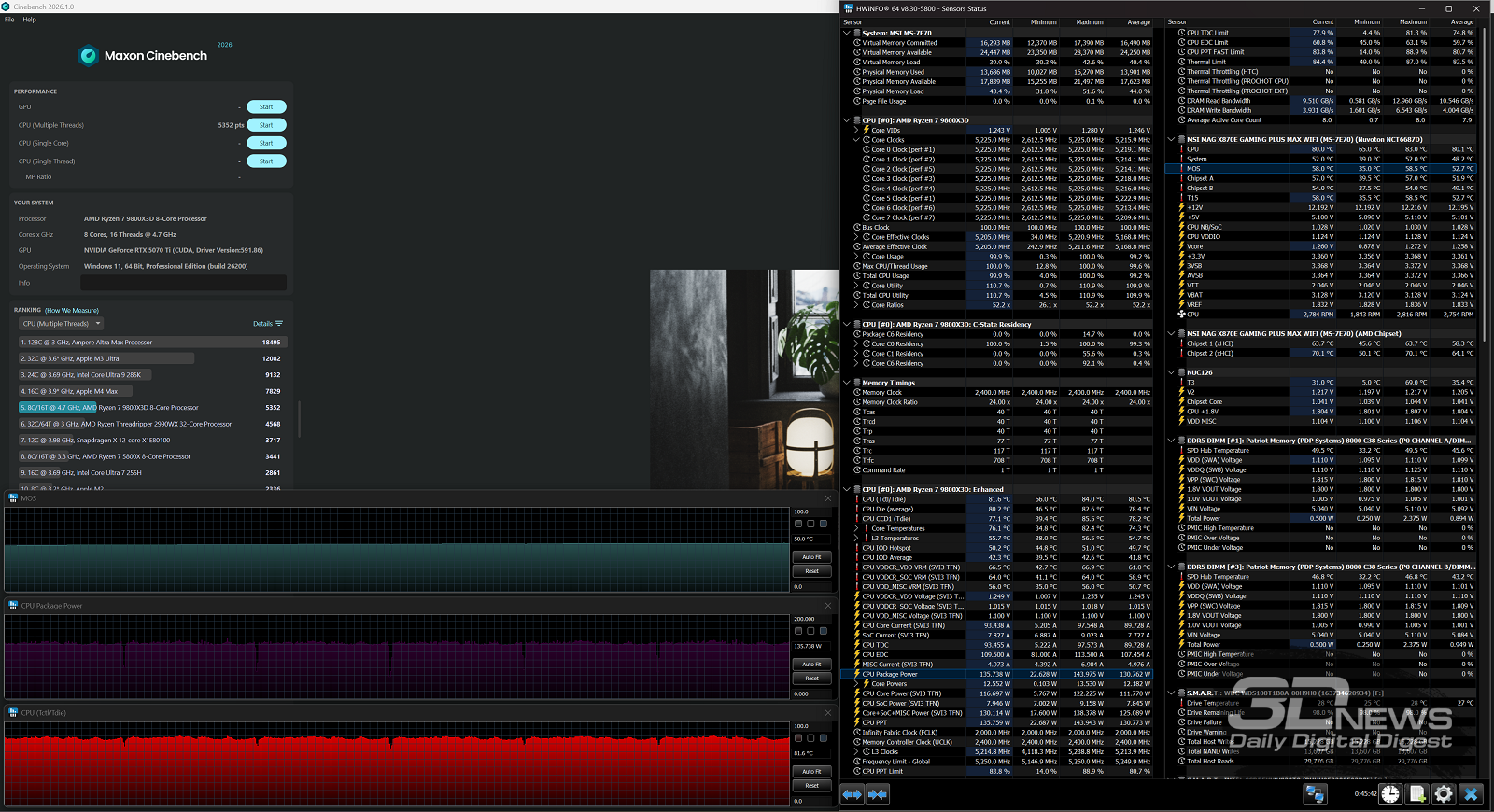

Процессор и подсистема питания материнских плат нагружались программой Cinebench R26. Практика показывает, что среди профессионального ПО существуют рабочие приложения, способные максимально нагружать чипы Ryzen, — в некоторых случаях потребление электроэнергии превышает 200 Вт. Следовательно, стабильная работа компьютера в таких программах является гарантией того, что система впоследствии не будет перегреваться, троттлить и работать нестабильно.

В стендах использовалась необслуживаемая СВО Fractal Design Celsius. Получается, конвертер питания материнской платы во время тестирования никак дополнительно не охлаждался. Стоит помнить и о том, что в реальной жизни любая из протестированных мной материнок будет установлена в компьютерном корпусе, и в зависимости от окружающих условий представленные результаты могут как улучшиться, так и ухудшиться. Использование СЖО в стенде является попыткой определить критерии стабильной работы платы в любой ситуации.

Температура в помещении во время тестирования составляла 23 градуса Цельсия.

Тестирование проводилось в следующих приложениях и играх:

• Counter-Strike 2. DirectX 11. Карта Dust II (карта FPS Benchmark из мастерской). Full HD. Повышенный контраст игроков — вкл., технологии NVIDIA — выкл., макс. частота кадров — 1000, шаблоны — «Низкая», FSR — выкл.
• PUBG: BATTLEGROUNDS. DirectX 11 Enhanced. Тренировочная база. Full HD. Масштаб отображения — 100, поле зрения от первого лица — 90, общее качество графики — «Очень низкое», увеличить резкость — выкл., размытие движения — выкл.
• Baldur’s Gate III. DirectX 11. Прогулка по Вратам Балдура. Общее качество графики — «Ультра», апскейлинг — выкл., 16x AF, TAA, сумеречные лучи — вкл., свечение — вкл., рассеяние света внизу — вкл., динамические толпы — вкл., затенение фонового света — вкл.
• The Witcher 3: Wild Hunt — Complete Edition. DirectX 12. Новиград и окрестности. Трассировка лучей — выкл., TAAU, динамическое разрешение — выкл., повышение четкости — «Высокое», HBAO+, качество отражений в экранном пространстве — «Высокое», эффекты — вкл., NVIDIA HairWorks — вкл. (8x AA, высокое качество), качество графики по умолчанию — «Запредельное+», создание кадров DLSS — выкл., NVIDIA Reflex — выкл.
• Cyberpunk 2077. DirectX 12. Поездка в городе. Быстрая настройка качества — «Впечатляющее», масштаб разрешения — выкл., создание кадров — выкл., качество текстур — «Высокое», трассировка лучей — выкл., плотность толпы — «Высокая», обычные настройки — вкл. (высокое размытие при движении), NVIDIA Reflex — выкл.
• Horizon Zero Dawn Remastered. DirectX 12. Встроенный бенчмарк. Способ масштабирования — выкл., TAA, динамическое разрешение — выкл., NVIDIA Reflex — выкл., генерация кадров — выкл., конфигурация — «Макс.», поле зрения — 0 %, эффект скорости — 10, резкость — 5, эффекты — вкл.
• Warhammer 40,000: Space Marine 2. DirectX 12. Миссия «Утрата». Разрешение рендеринга — исходное, масштабирование разрешения — TAA, окружающее затенение с трассировкой лучей — выкл., предустановка качества — «Ультра», качество физики — по умолчанию, размер роя на заднем плане — по умолчанию, симуляция ткани — «Высокое».

Производительность в играх определялась с помощью хорошо известной программы CapFrameX. Она позволяет получить время рендеринга каждого кадра. Использование 1-го процентиля вместо показателей минимального количества кадров в секунду обусловлено стремлением очистить результаты от случайных всплесков производительности, которые были спровоцированы причинами, не связанными напрямую с работой основных компонентов платформы.

⇡#Тестирование

Для тестирования MAG X870E GAMING PLUS MAX WIFI я собрал актуальную и производительную конфигурацию, включающую 8-ядерный Ryzen 7 9800X3D и GeForce RTX 5070 Ti. Что касается выбора центрального процессора, то перед нами один из самых быстрых игровых чипов современности — быстрее него оказывается только недавно выпущенный Ryzen 7 9850X3D. Правда, разница достигает всего 3 % — и только в связке с GeForce RTX 5090.

Режим работы по умолчанию

Автоматическая настройка центрального процессора

Настройка центрального процессора вручную

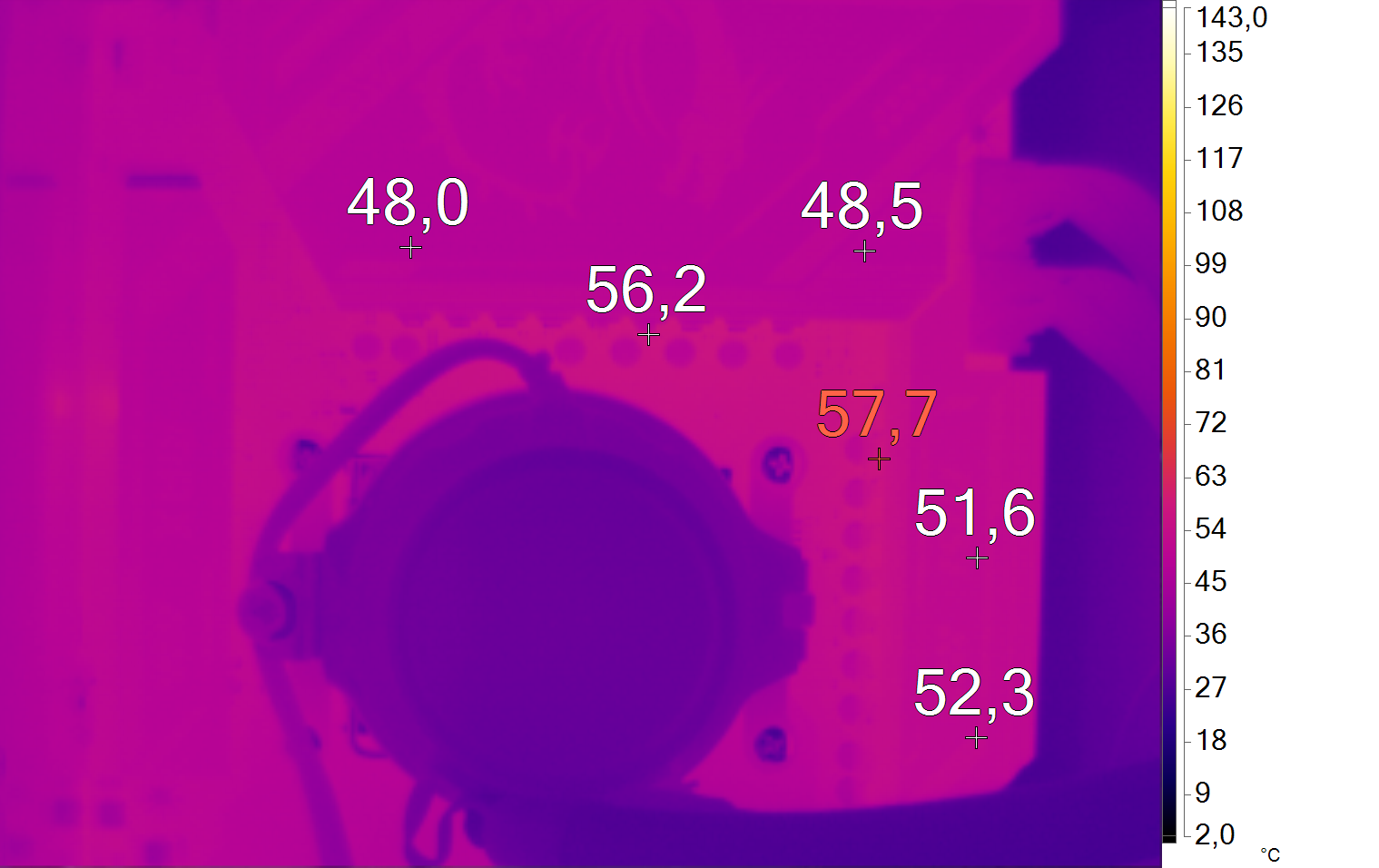

Нагрев конвертера питания MSI MAG X870E GAMING PLUS MAX WIFI

В режиме по умолчанию энергопотребление Ryzen 7 9800X3D в рабочих задачах достигает 144 Вт, но среднее значение составляет около 131 Вт. Тестирование показывает, что для MAG X870E GAMING PLUS MAX WIFI такая нагрузка — не нагрузка вовсе. Плата легко справляется с такой мощностью и обеспечивает стабильную работу «камня» в режиме 24/7. Встроенные температурные датчики и прочие измерения нагрева конвертера питания показывают, что мы имеем дело с весьма холодной платой. Так, в хорошо продуваемом компьютерном корпусе компоненты VRM-зоны материнки будут греться еще меньше. Показатель в 59 градусов Цельсия дает мне полное право заявлять о том, что MAG X870E GAMING PLUS MAX WIFI легко «потянет» любой существующий чип Ryzen. Мы знаем, что энергопотребление Ryzen 9 9950X3D в тех же условиях достигает 200 Вт. Конвертер питания платы MSI можно нагрузить еще сильнее. Следовательно, материнка готова и к чипам Ryzen будущего поколения, — к тому же поговаривают, что кристаллы Zen 6 окажутся весьма прожорливыми. MAG X870E GAMING PLUS MAX WIFI к этому заранее готова.

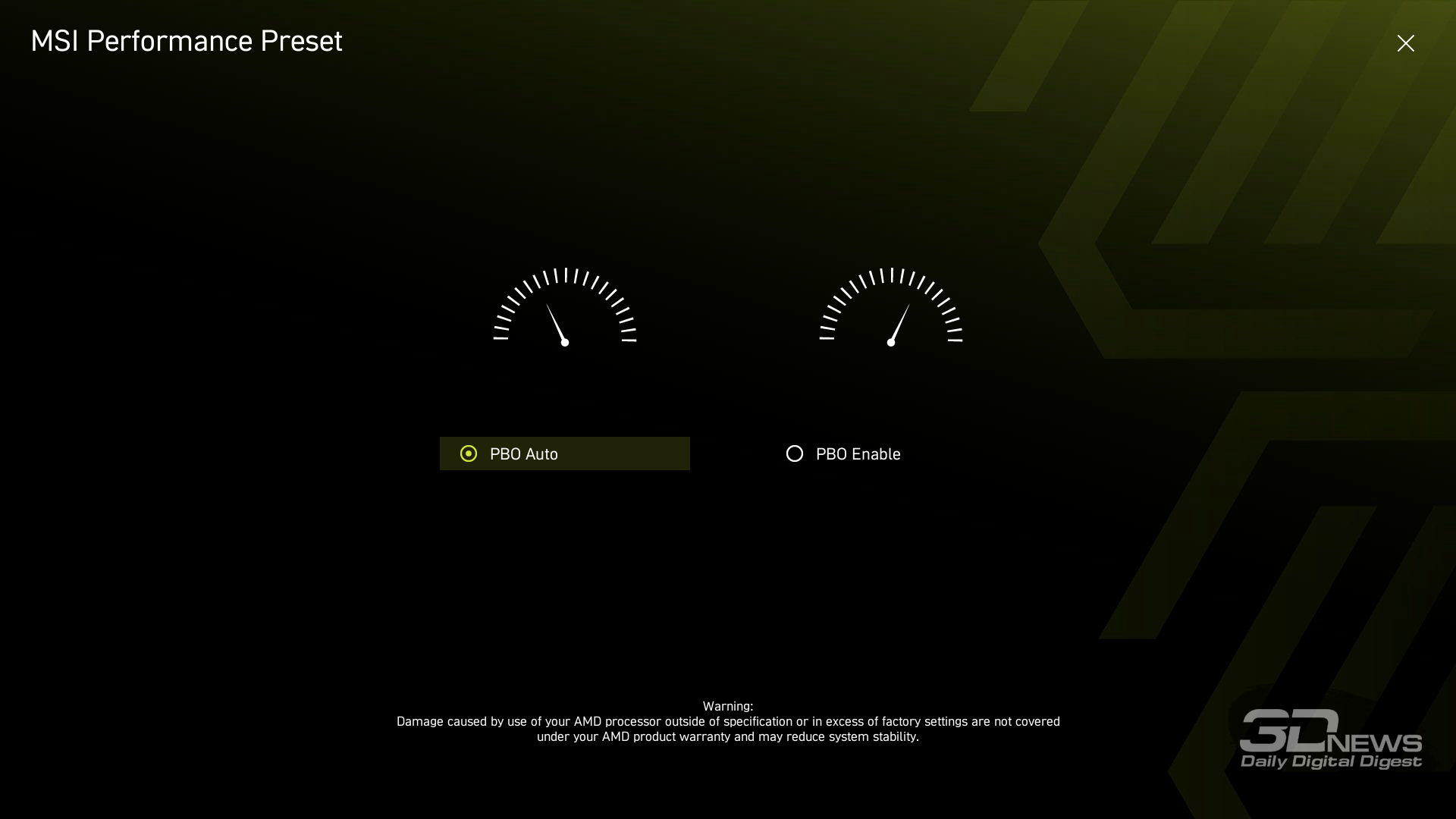

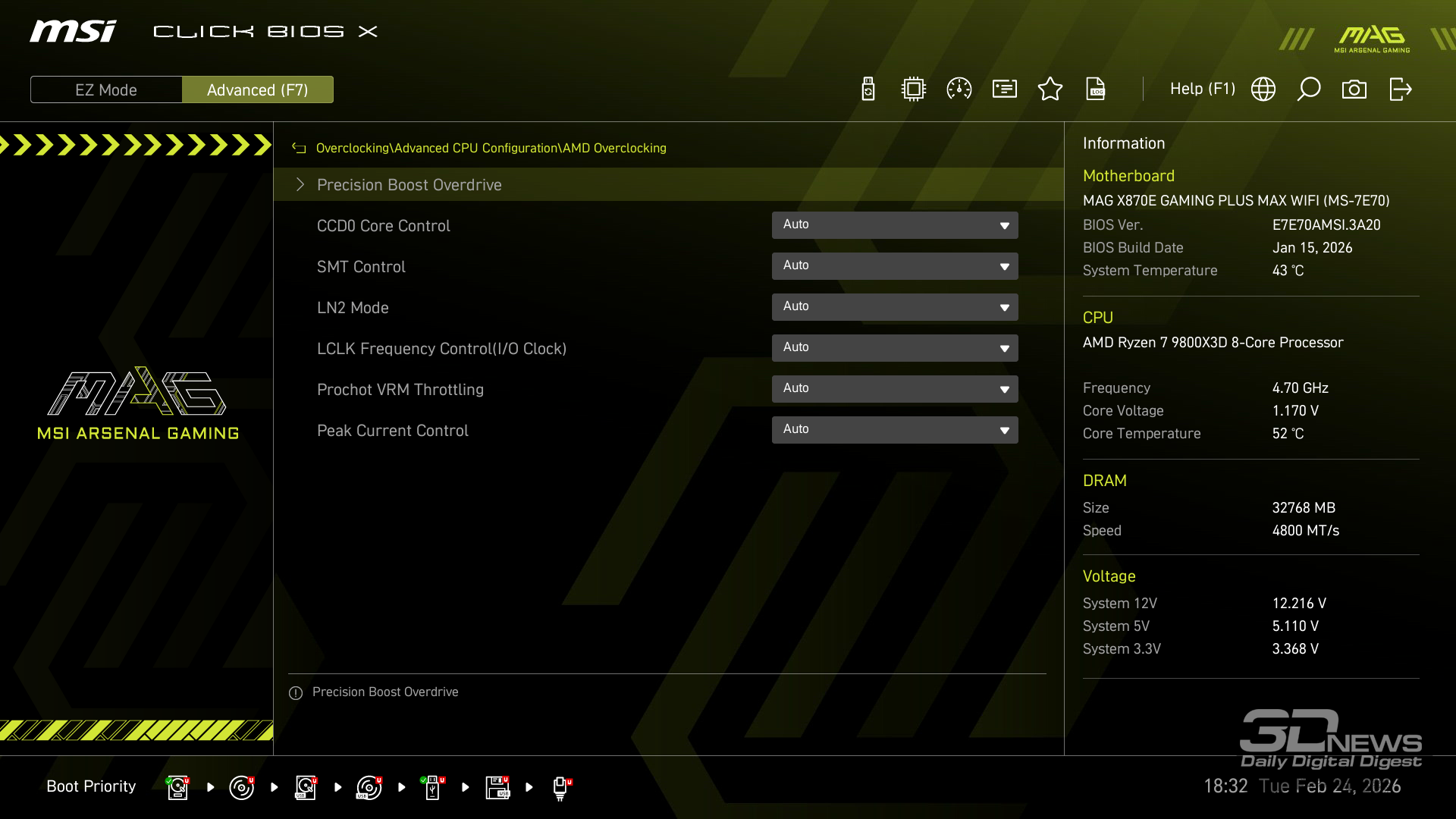

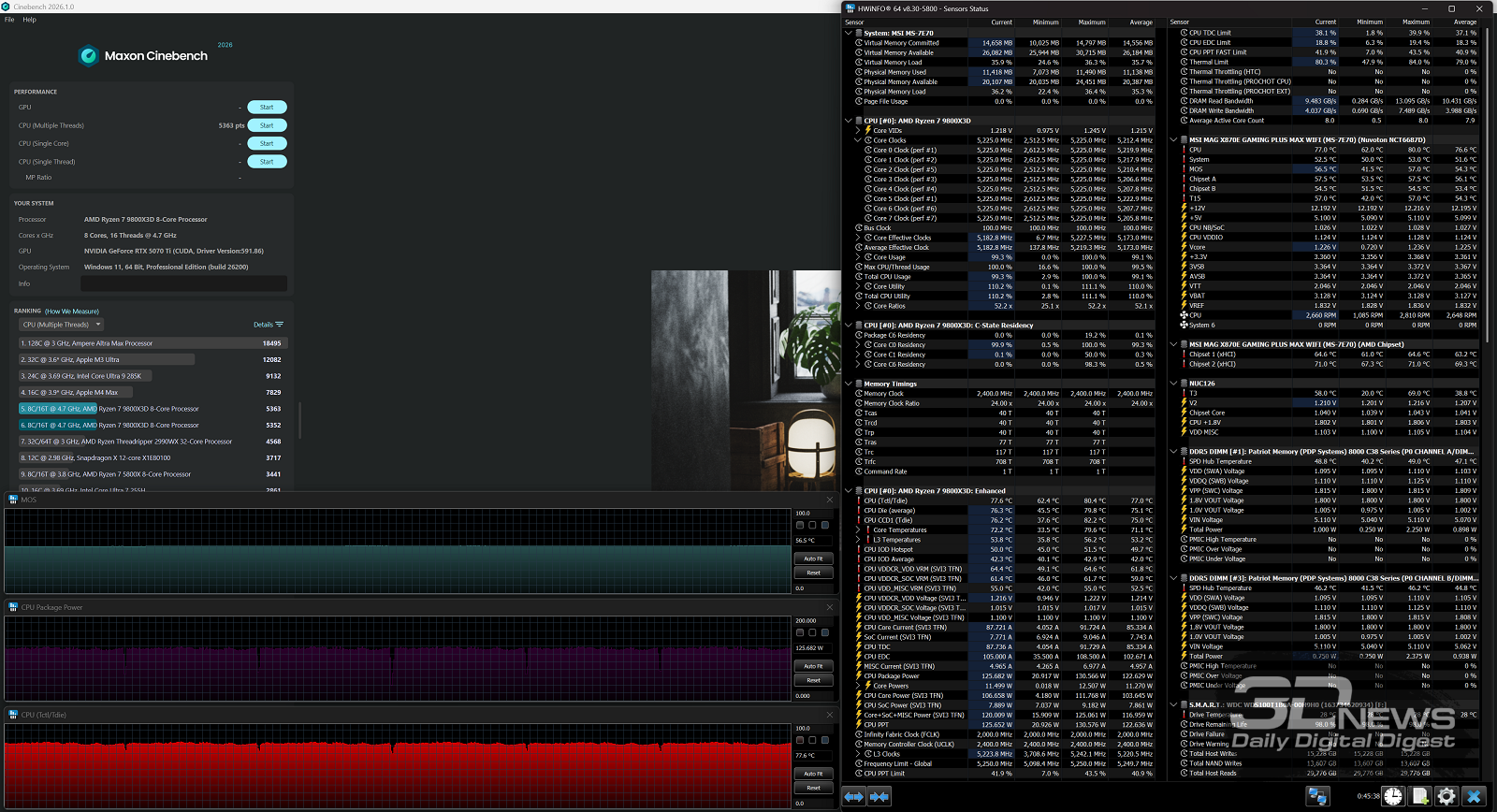

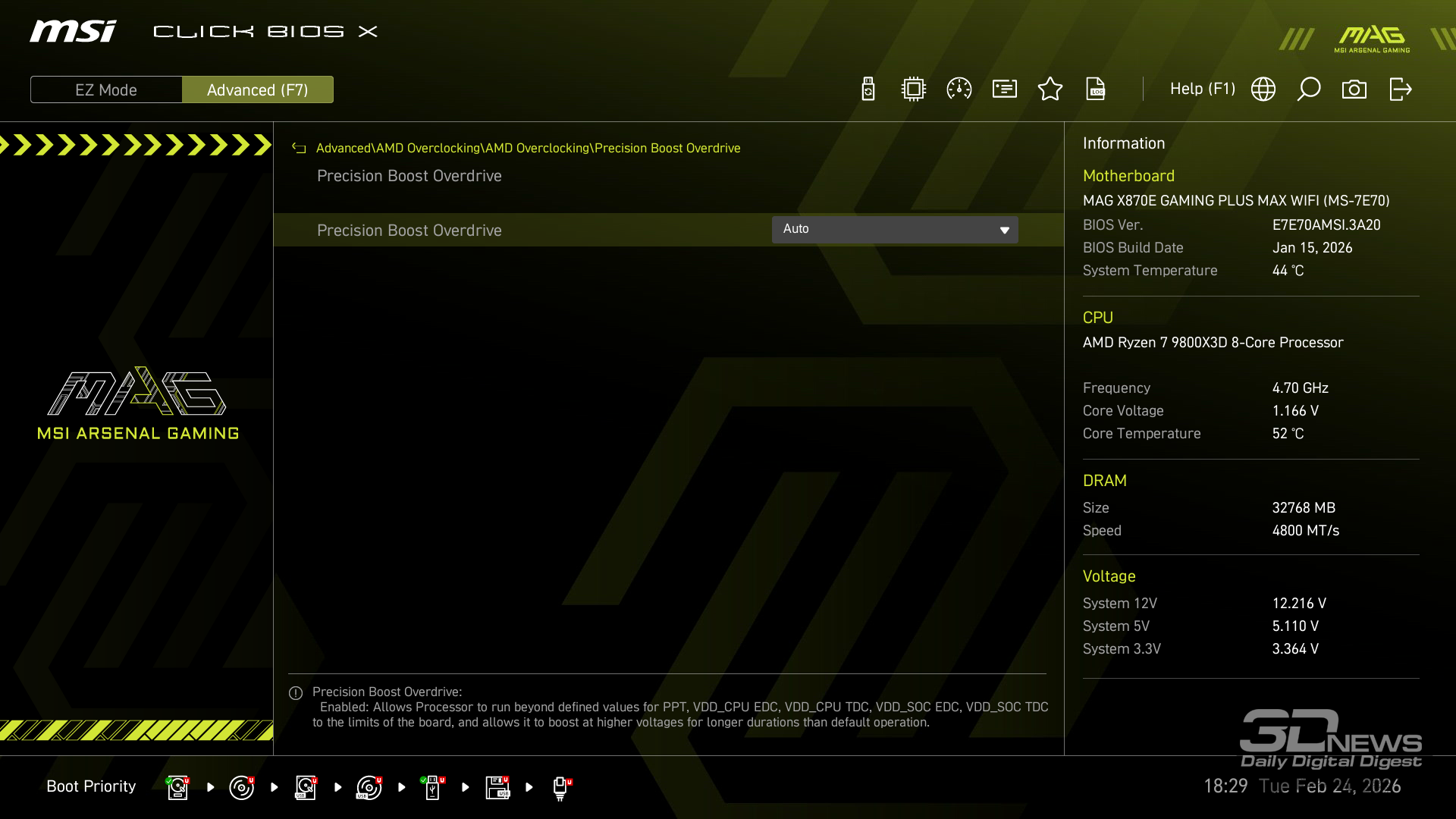

При входе в BIOS прошивка платы предложит вам активировать функцию PBO в автоматическом режиме. Вручную с ее помощью нередко можно немного разогнать центральный процессор, но одновременно с этим снизить его энергопотребление и нагрев. Включение PBO в автоматическом режиме снизило мощность Ryzen 7 9800X3D примерно на 10 Вт. Вместе с тем на 5 градусов Цельсия упала и температура. Мелочь, а приятно. Делаю вывод, что автоматическая настройка PBO центрального процессора на MAG X870E GAMING PLUS MAX WIFI имеет смысл, однако следует помнить, что любой разгон и оптимизация CPU — это в какой-то степени лотерея. Всегда. Ведь двух одинаковых процессоров в природе не бывает.

Ручная настройка PBO, в свою очередь, позволила улучшить работу Ryzen 7 9800X3D еще заметнее. Я настроил лимиты PPT, TDC и EDC, параметр CPU Boost Clock Override увеличил на 200 МГц, а значение Curve Optimizer снизил до -32 для всех ядер. Плюс ядрам чипа было запрещено греться выше 75 градусов Цельсия. После таких несложных процедур частота восьмиядерника под нагрузкой увеличилась с 5,2 до 5,4 ГГц. При этом среднее энергопотребление чипа снизилось с 131 до 121 Вт, а нагрев — с 81 до 76 градусов Цельсия.

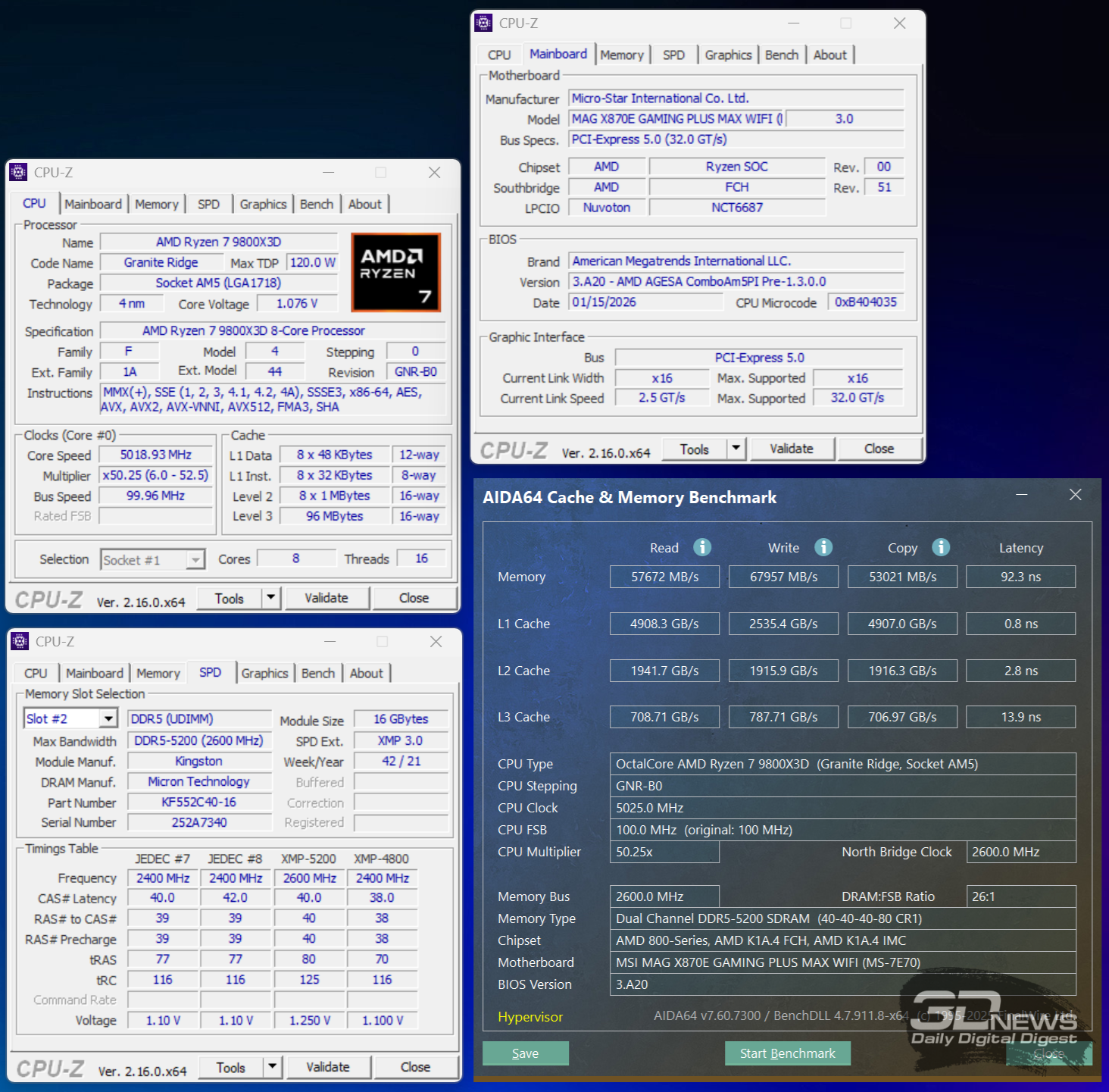

Комплект DDR5-5200

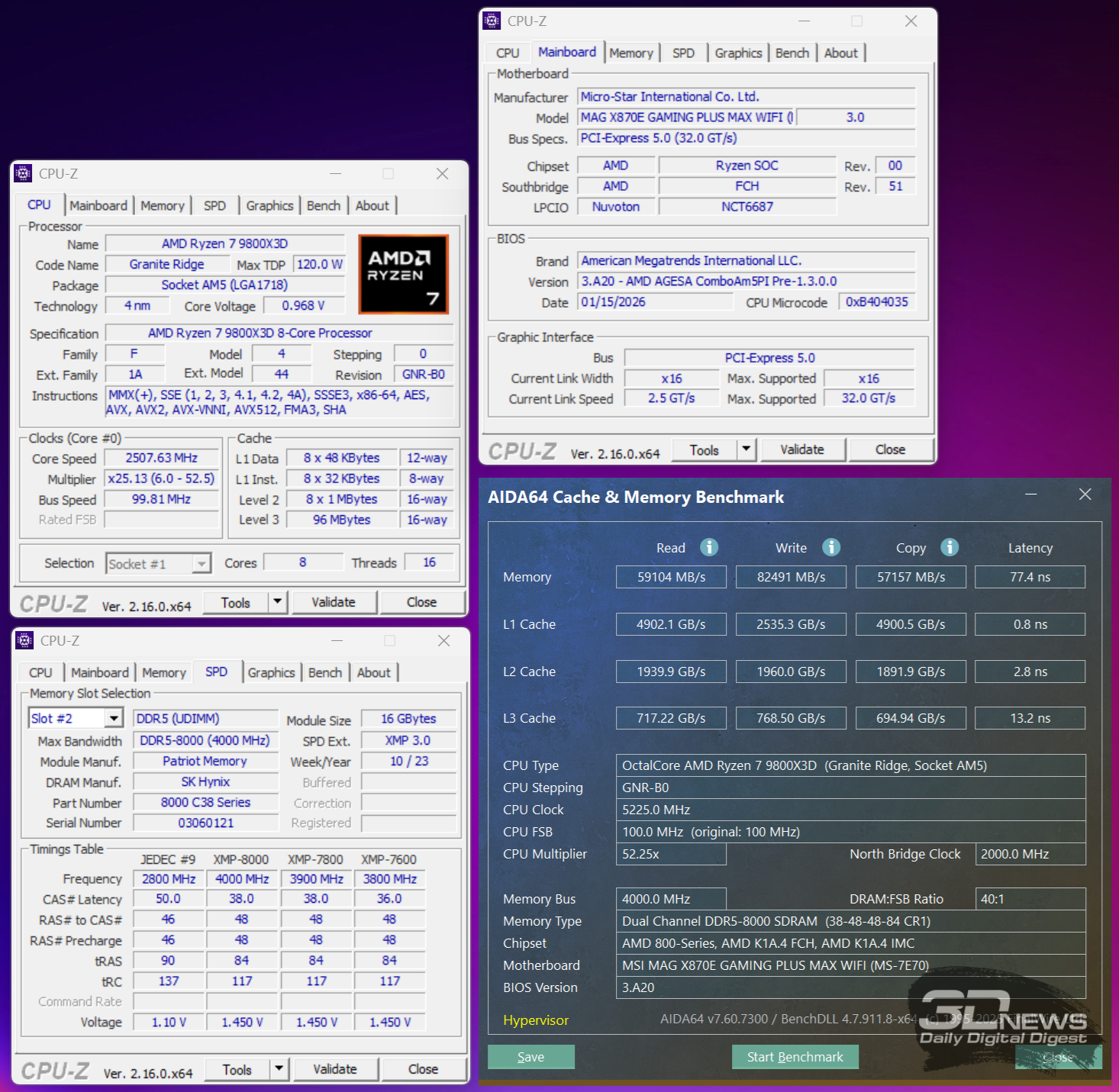

Комплект DDR5-8000

На сайте производителя указаны следующие режимы работы ОЗУ:

• планки 1DPC/1R с эффективной частой 8200 МГц и выше;
• 1DPC/2R — 6400+ МГц;
• 2DPC/1R — 6400+ МГц;
• 2DPC/2R — 6000+ МГц.

Тестирование показало, что MAG X870E GAMING PLUS MAX WIFI легко справилась с довольно капризным комплектом памяти Patriot. Модули DDR5-8000 «завелись» на нужной частоте с первого раза. Инструментарий BIOS платы располагает всем необходимым как для разгона ОЗУ, так и для настройки основных и дополнительных задержек.

А еще тестирование показывает, что в случае с платформой AM5 нет особого смысла гнаться за быстрой памятью. Освободившиеся деньги лучше сразу вложить в более производительный центральный процессор и более качественную материнскую плату.

⇡#Выводы

MSI MAG X870E GAMING PLUS MAX WIFI — пример материнской платы, актуальность и современность которой снизится еще не скоро. Речь идет о годах, ведь уже известно, что чипы поколения Zen 6 будут совместимы с массовой платформой AM5. Выходит, покупка игровой системы сегодня совершенно не лишена смысла — даже в эпоху дефицита чипов памяти.

MAG X870E GAMING PLUS MAX WIFI — хорошее устройство. У платы все в порядке с функциональностью и производительностью. Тестирование показало, что устройство отлично ладит со всеми чипами Ryzen, а также с быстрой и капризной оперативной памятью. Современные интерфейсы с высокой пропускной способностью — в наличии, куча всяких мелочей, облегчающих жизнь геймеру, — тоже. Единственное, что может не устроить некоторых пользователей в MAG X870E GAMING PLUS MAX WIFI — это экономия на звуковом чипе. Однако справедливости ради замечу, что далеко не все игроки почувствуют разницу.
