Обзор блока питания PCCooler YT1200 / Корпуса, БП и охлаждение

Семейство блоков питания YT от PCCooler объединяет модели мощностью 850, 1 000 и 1 200 Вт, которые обладают «платиновым» КПД и сертифицированы лабораторией Cybenetics. Сегодня мы изучим флагманского представителя серии (да и всего каталога PCCooler), предназначенного для высокопроизводительных игровых компьютеров и рабочих станций.

⇡#Технические характеристики, конструкция, цена

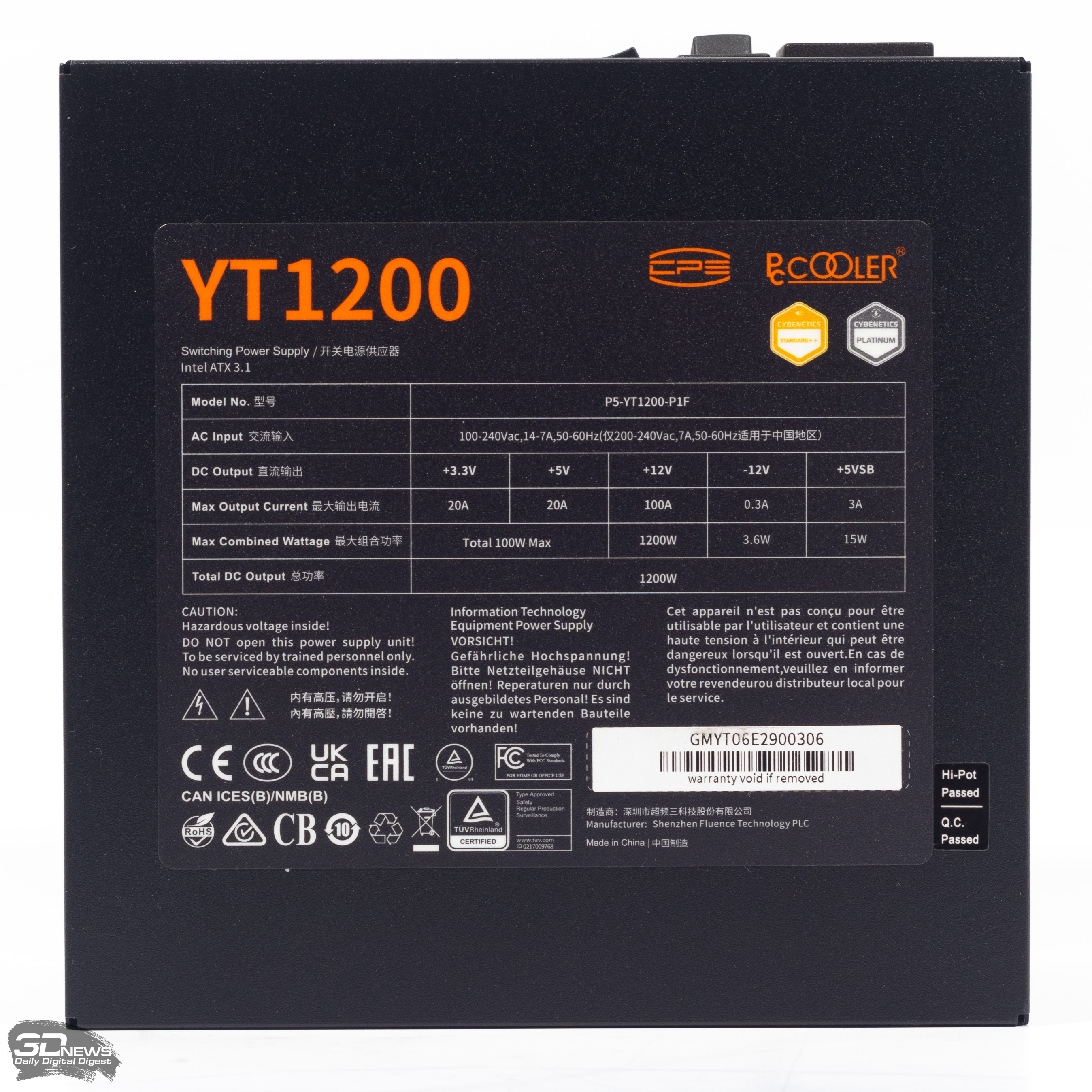

Помимо энергоэффективности на уровне 80 PLUS Platinum, герой обзора может похвастаться совместимостью со стандартом ATX 3.1, которая подтверждена тестированием Cybenetics. Все 1 200 Вт номинальной мощности блок питания может выдать по линии 12 В. А вот общая мощность малых линий 3,3 и 5 В сводится к 100 Вт, что не является редкостью даже для дорогостоящих БП.

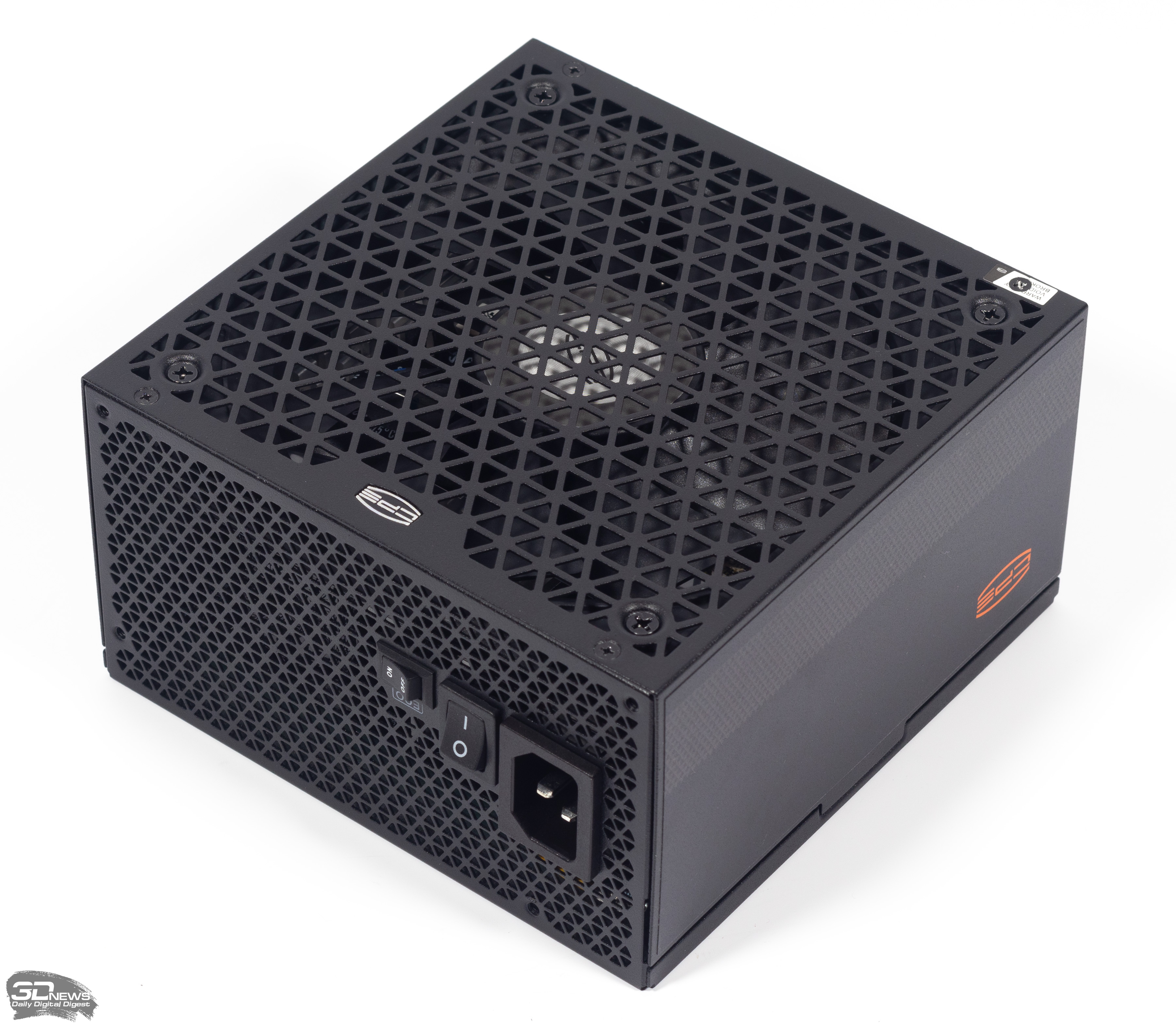

PCCooler YT1200 собран в корпусе глубиной 150 мм и продувается вентилятором типоразмера 135 мм. В наличии переключатель между режимом полупассивного охлаждения и режимом постоянного вращения вентилятора.

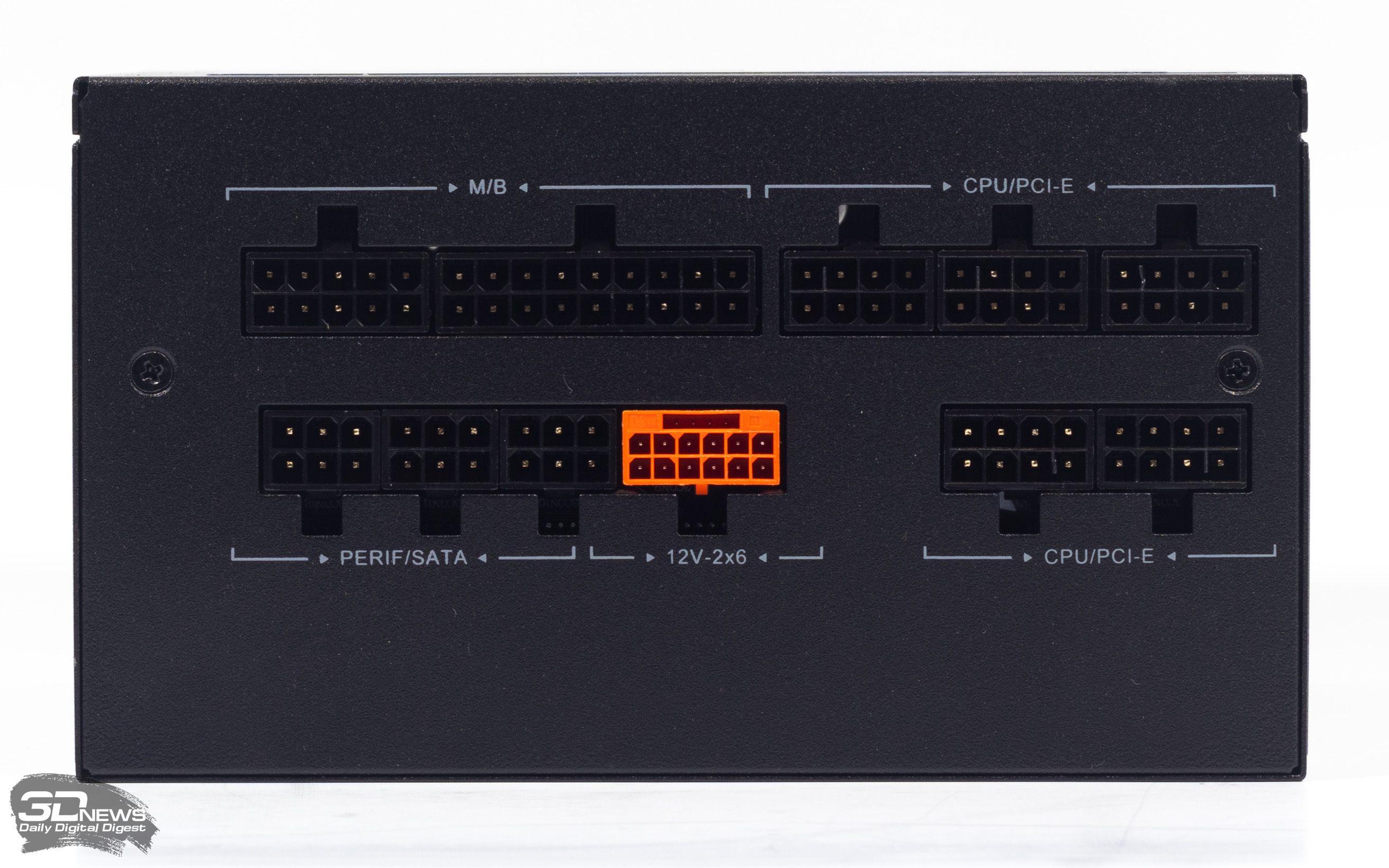

В дополнение к разъему 12V-2x6, сконфигурированному на 600 Вт, блок питания имеет пять универсальных разъемов для питания CPU и плат расширения — сейчас это своего рода стандарт. Разъемов для кабелей питания накопителей здесь три штуки.

Тип кабеля	Количество кабелей	Конечных разъемов на кабеле	Длина до первого разъема, мм	Сечение проводников
24-контактный	1	1	600	16AWG
EPS12V	2	1 (2 × ATX12V)	650	16AWG
12V-2x6	1	1	650	16/24AWG
PCI Express (6+2)	3	1	600	16AWG
SATA + Molex	2	4 × SATA	450	18AWG
SATA + Molex	1	3 × SATA + 1 × Molex	450	18AWG

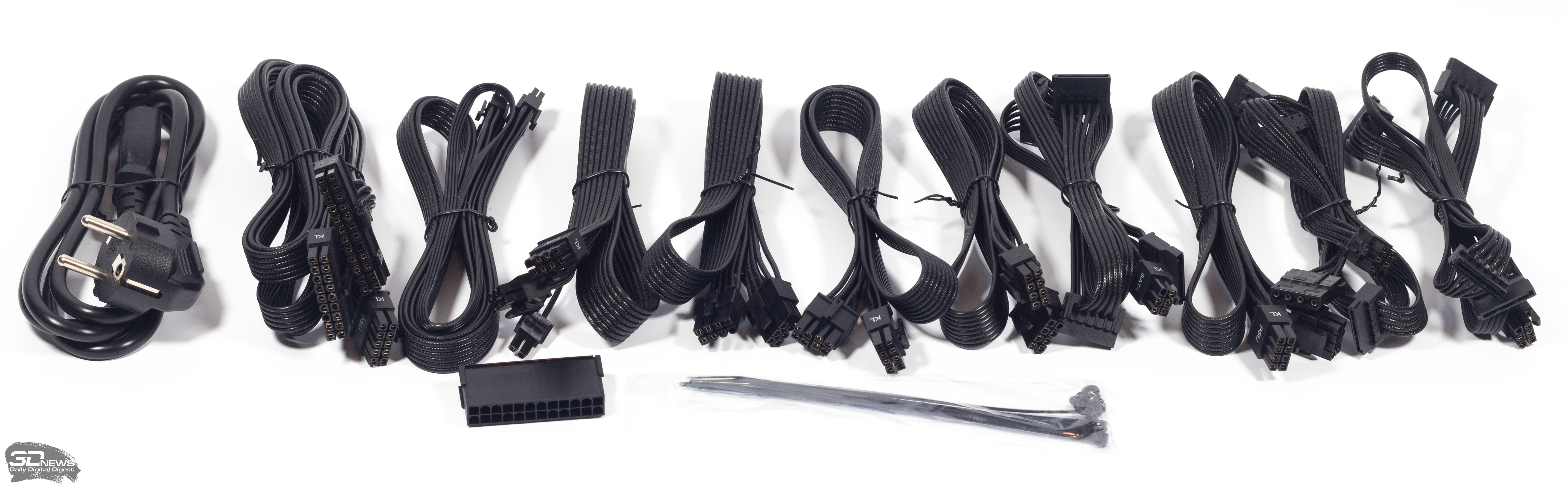

В отличие от большинства аналогов, PCCooler YT1200 укомплектован кабелями большого сечения — 16 AWG. Исключением стали только три кабеля с разъемами SATA и Molex, которые не рассчитаны на высокий ток. Кабели имеют плоскую форму c тиснением изоляции, имитирующим оплетку. Само собой, к магниту проводники не притягиваются. Помимо кабелей, в коробке с блоком питания мы нашли несколько стяжек и колодку-тестер.

В период работы над обзором минимальная стоимость устройства в российской рознице равнялась 13 999 руб. Производитель дает на него 10-летнюю гарантию.

⇡#Внутреннее устройство

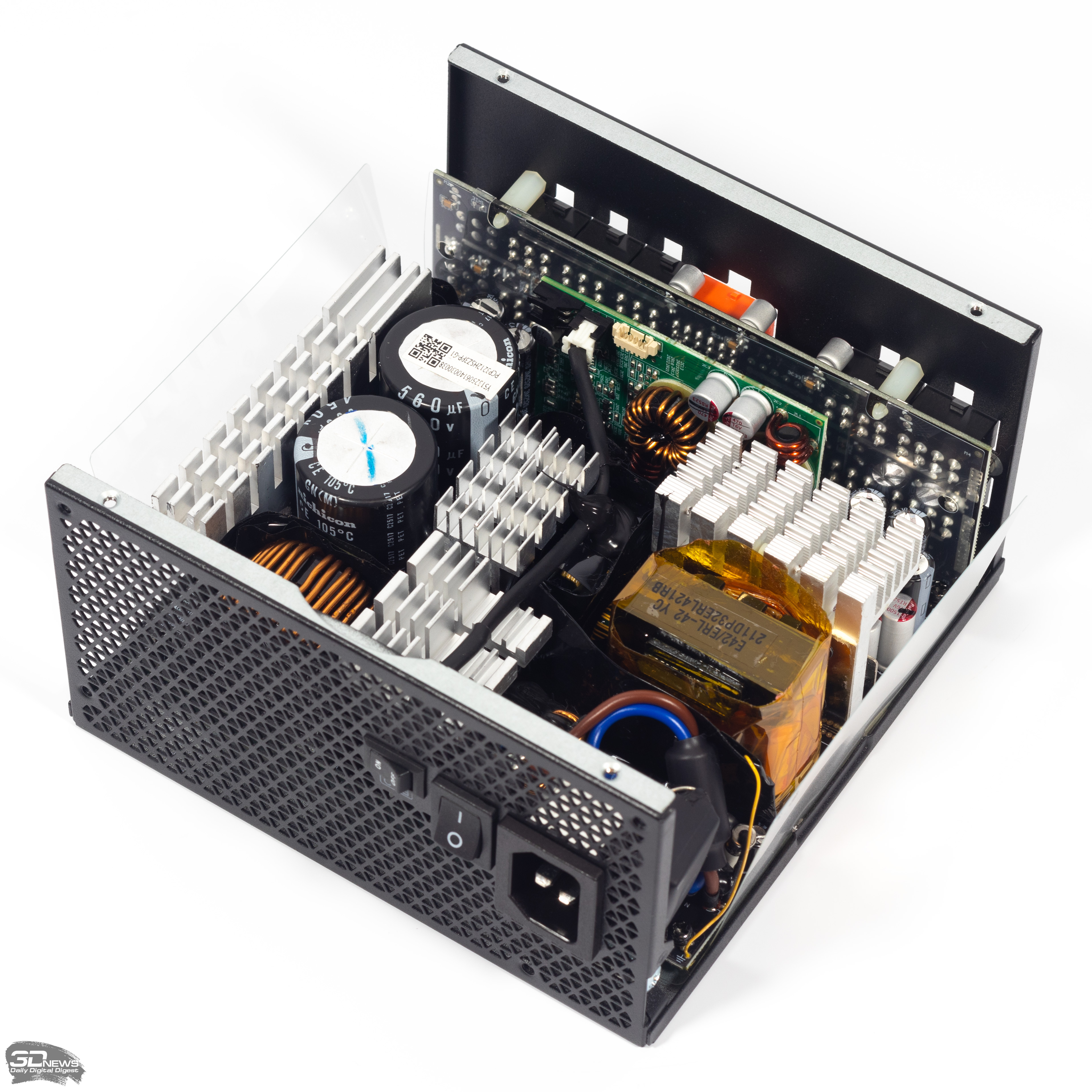

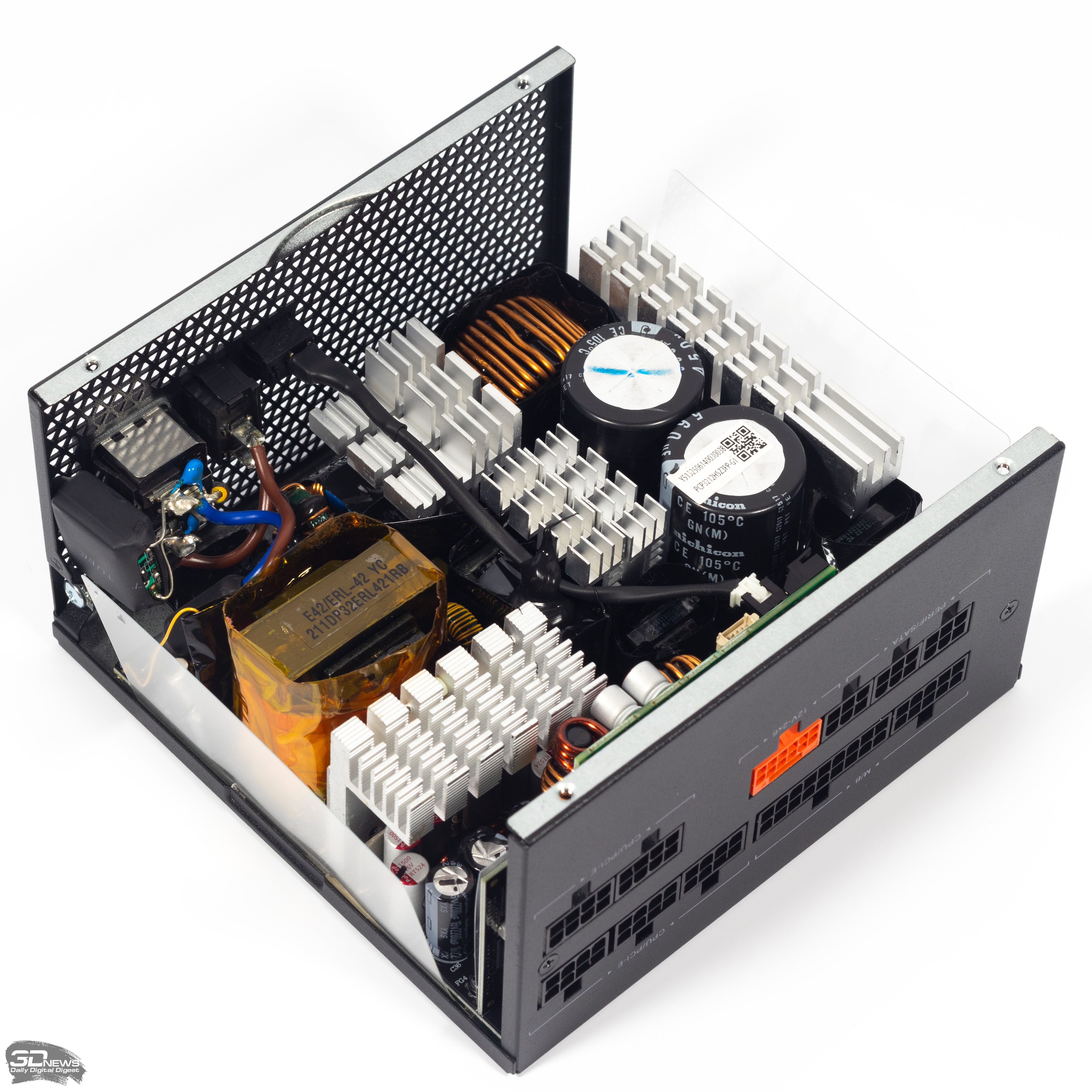

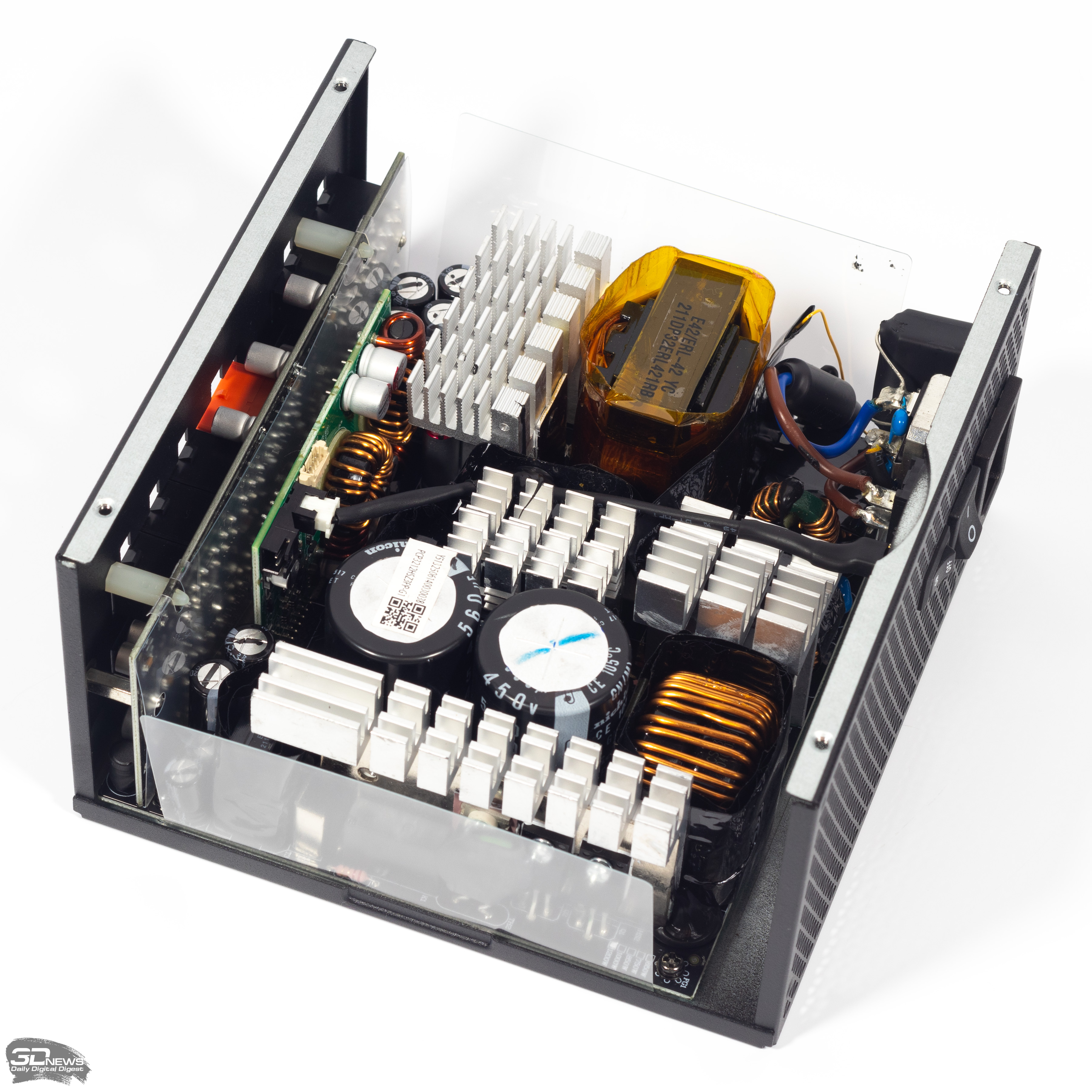

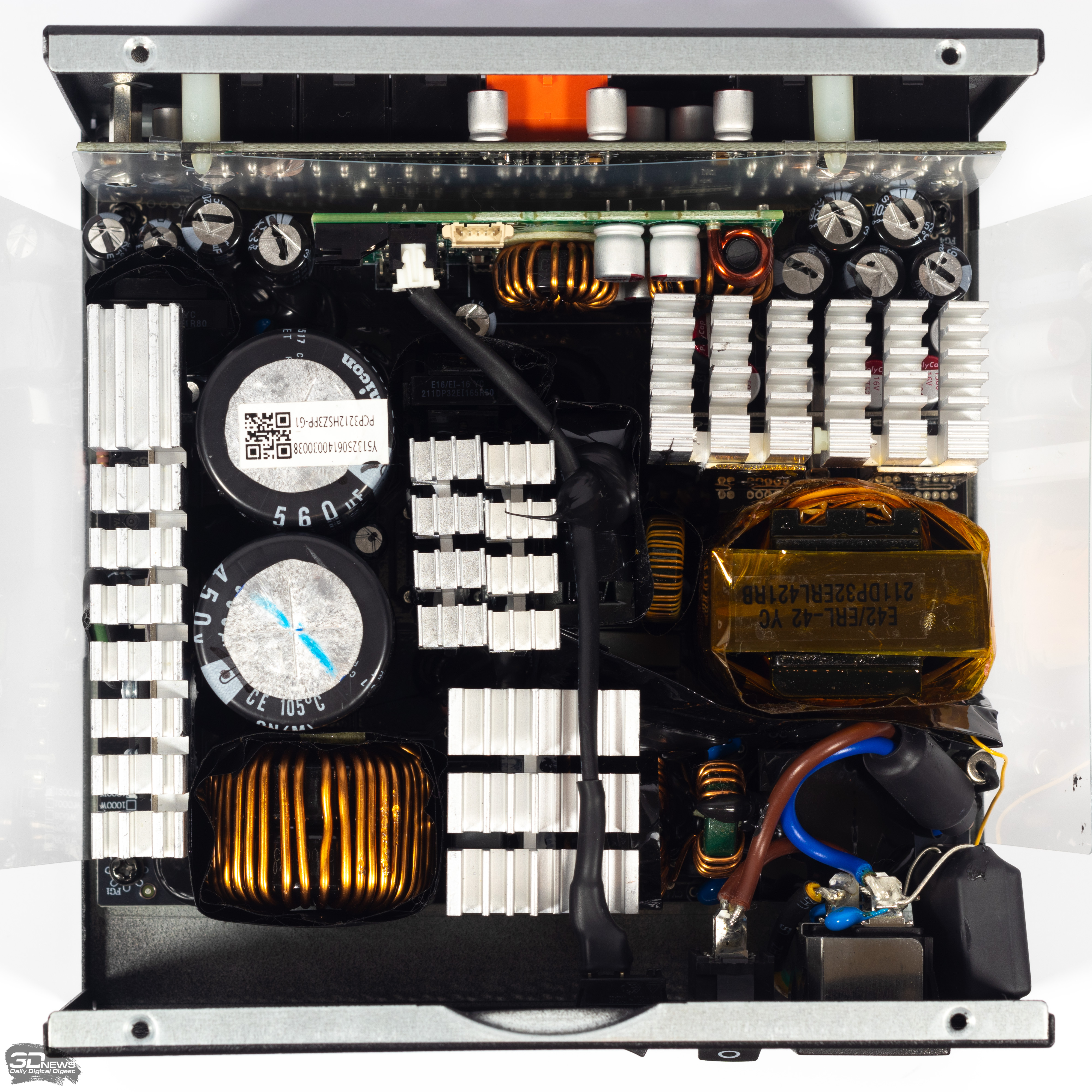

В основе PCCooler YT1200 лежит OEM-платформа компании Andyson, которая соответствует всем ожиданиям от «платинового» блока питания.

На входе БП расположен двухкаскадный фильтр электромагнитных помех, плавкий предохранитель, варистор для защиты от скачков напряжения, а также ограничитель пускового тока из NTC-термистора и реле.

Топология основного преобразователя — полный мост с LLC. На вторичной стороне установлены синхронные выпрямители и преобразователи постоянного тока, которые формируют малые линии 3,3 и 5 В.

Электролитические коденсаторы изготовлен японскими фирмами Nippon Chemi-Con и Rubycon, а также тайваньской Teapo.

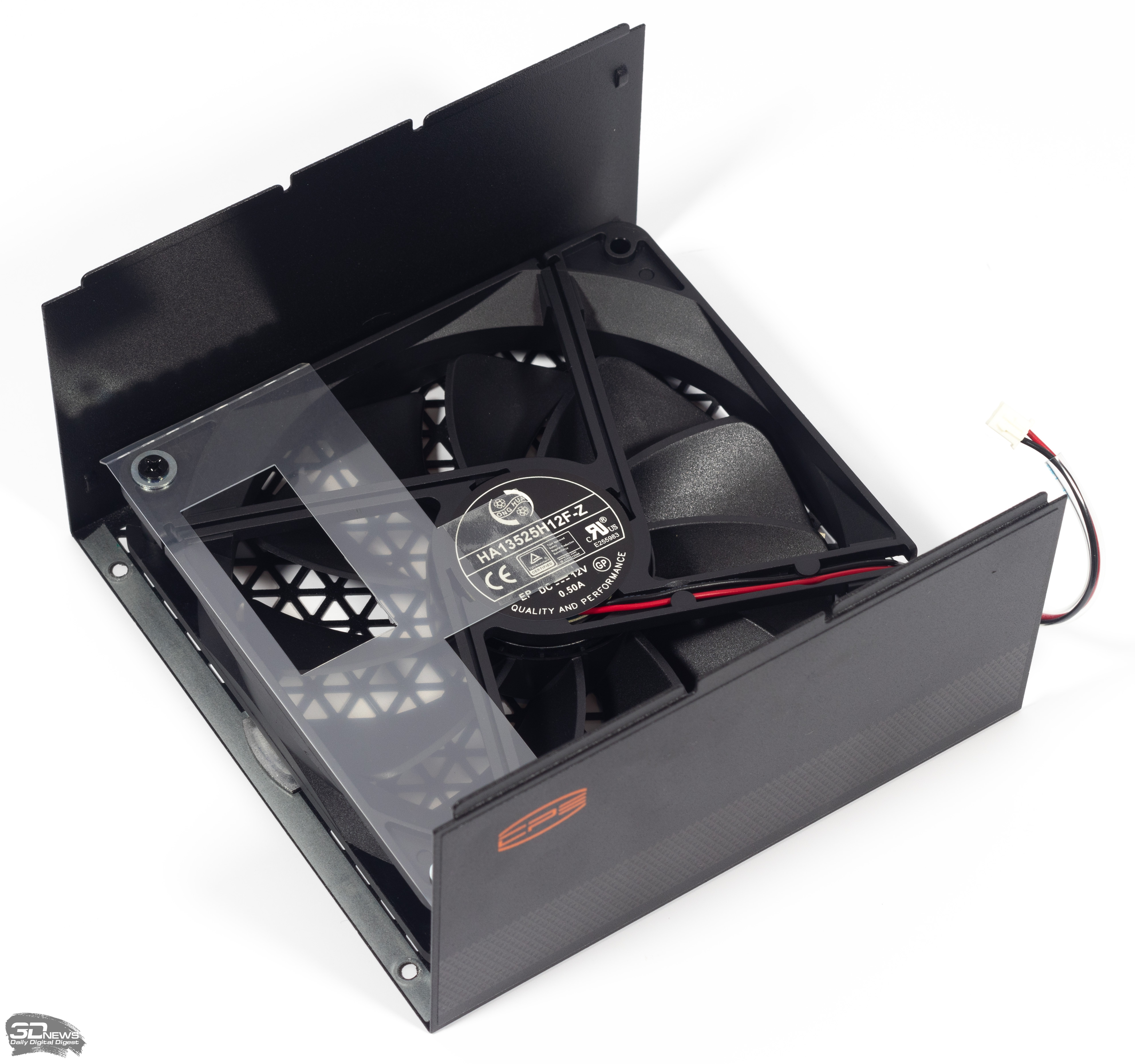

135-мм вентилятор под маркой Hong Hua работает на гидродинамическом подшипнике.

⇡#Методика тестирования

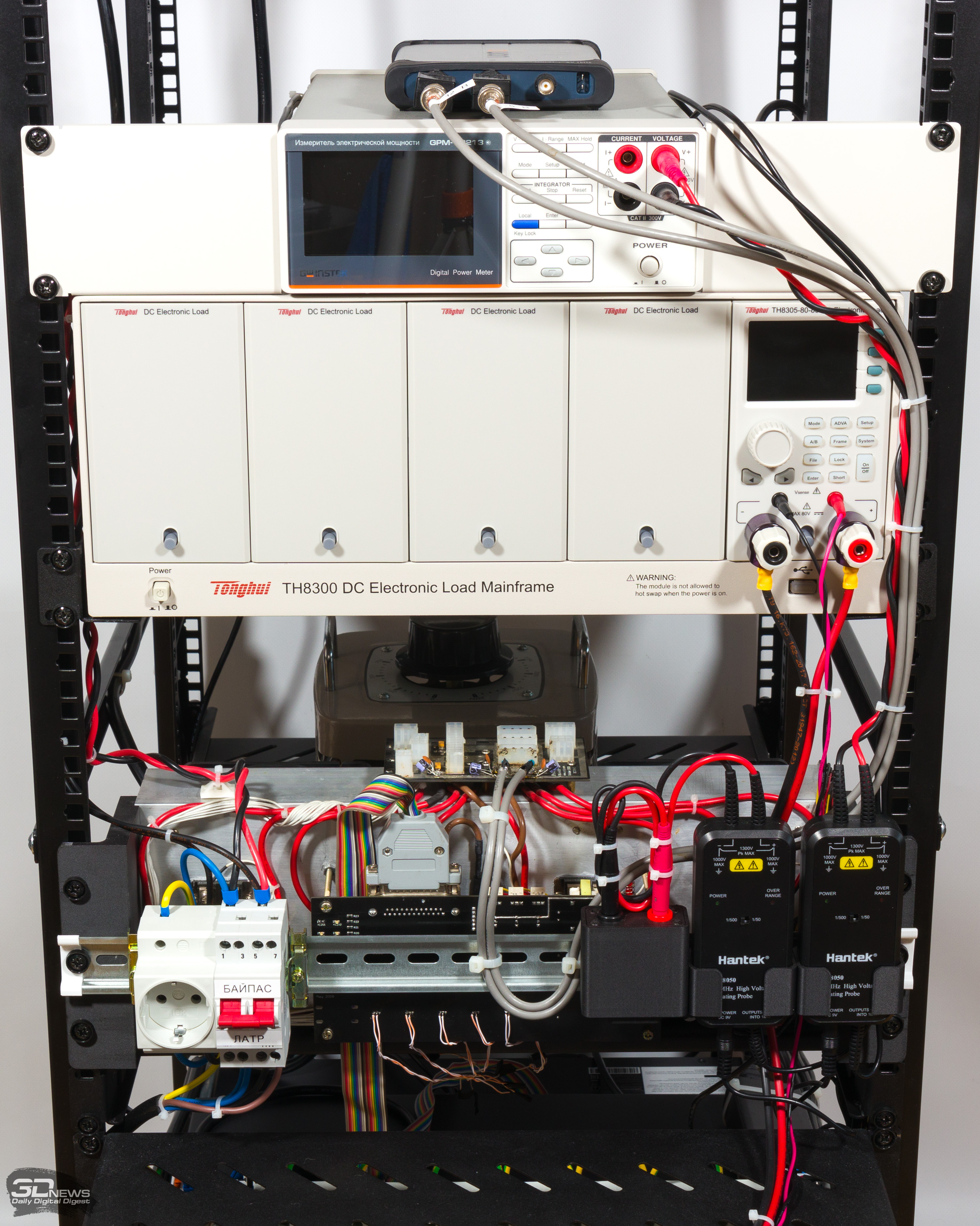

Оборудование:

многоканальная электронная нагрузка PSU-Test-950W от компании «МикроДип»: четыре канала с током вплоть до 30 А для линий 12, 5 и 3,3 В, канал с током вплоть до 5 А для линии дежурного питания 5 В (максимальная совокупная мощность — 994 Вт);
шасси для электронных нагрузок Tonghui TH8300 и модульная нагрузка Tonghui TH8305-80-80 мощностью 500 Вт для линии 12 В;
измеритель мощности GW Instek GPM-78213;
осциллограф OWON VDS1022I;
высоковольтные изолированные дифференциальные щупы Hantek HT8050;
резистивные (т. н. Z0) щупы: коаксиальный кабель RG-58, резистор 455 Ом последовательно, оконечное согласование 50 Ом;
ИБП Ippon Innova RTB 3000 в режиме постоянной частоты как квазиэталонный источник питания (U ≈ 230 В, f ≈ 50 Гц, крест-фактор ≈ 1,45, КНИ ≈ 1,48 %). К ИБП не подключены какие-либо другие потребители, помимо испытуемого устройства;
лазерный тахометр DT2234A.

Процедура тестирования многолинейных блоков питания стандарта ATX включает следующие испытания.

Режим ожидания

Сигнал PS_ON# неактивен, отсутствует нагрузка на линию дежурного питания 5 В.

Измеряемые параметры:

коэффициент полезного действия;
коэффициент мощности.

Нагрузка на линию дежурного питания 5 В

Сигнал PS_ON# неактивен, мощность линии дежурного питания 5 В варьирует от 1 Вт до максимальной величины (в пределах спецификаций испытуемого устройства) с шагом 1 Вт.

Измеряемые параметры:

коэффициент полезного действия;
коэффициент мощности;
напряжение линии дежурного питания 5 В.

Стандарт ATX допускает отклонение напряжения линии дежурного питания 5 В от эталона на величину от −5 до +5 %.

Перекрестная нагрузка

Целью кросс-нагрузочного тестирования является измерение рабочих параметров испытуемого устройства при множестве различных комбинаций мощности линий (в пределах спецификаций блока питания и электронных нагрузок). Выполняются следующие разновидности кросс-нагрузочных тестов:

максимальный ток каждой линии (исключая линию дежурного питания 5 В) без нагрузки на другие линии;
максимальная совокупная мощность малых линий 3,3 и 5 В при максимальном токе одной из них и максимальном токе линии дежурного питания 5 В. Остаток полной мощности испытуемого устройства исчерпывается за счет нагрузки на линию 12 В;
мощность линии 12 В варьирует от 0 до максимума с шагом 100 Вт, а совокупная мощность линий 5 и 3,3 В — от 0 до максимума с шагом 20 Вт. Токи линий 5 и 3,3 В равны. Для достижения максимальной мощности могут вводиться дополнительные шаги.

Измеряемые параметры:

коэффициент полезного действия;
коэффициент мощности;
скорость вращения вентилятора испытуемого устройства (если блок питания имеет полупассивный режим охлаждения, он всегда включается);
напряжение линий.

Стандарт ATX, начиная с версии 3.0, допускает отклонение напряжения 12 В от эталона на величину от −7 до +5 %, а остальных линий — от −5 до +5 %.

Пульсации напряжения постоянного тока

Тестирование выполняется при следующих условиях (в пределах спецификаций испытуемого устройства и электронных нагрузок):

максимальный ток каждой линии (исключая линию дежурного питания 5 В) без нагрузки на другие линии;
максимальная совокупная мощность малых линий 3,3 и 5 В при максимальном токе одной из них и максимальном токе линии дежурного питания 5 В. Остаток полной мощности испытуемого устройства исчерпывается за счет нагрузки на линию 12 В.

Измерение размаха пульсаций напряжения производится с помощью осциллографа с полосой пропускания 26 МГц и резистивных щупов. Согласно требованиям стандарта ATX параллельно с нагрузкой к каждой из линий подключен электролитический конденсатор емкостью 10 мкФ и керамический конденсатор емкостью 0,1 мкФ.

Результатом теста является максимум полученных значений для каждой линии при тестовых условиях. Допустимый размах пульсаций на линии 12 В составляет 120 мВ, а на других линиях — 50 мВ.

Удержание напряжения постоянного тока после обрыва питания

Устанавливается максимальная мощность линии 12 В и максимальная совокупная мощность линий 5 и 3,3 В (в пределах спецификаций испытуемого устройства и электронных нагрузок). Затем питание испытуемого устройства отключается рубильником, а с помощью осциллографа измеряется промежуток времени между отключением питания и моментом, когда напряжение линии 12 В опустилось до минимально приемлемой величины (11,16 В), — hold-up time.

Стандарт ATX вплоть до версии 3.0 предъявляет требование в 17 мс к hold-up time под максимальной нагрузкой на блок питания. В стандарте ATX 3.1 это значение понижено до 12 мс, а 17 мс являются рекомендательной величиной под нагрузкой в 80 % номинальной мощности.

Скорость вращения вентилятора

В ходе всех тестов перекрестной нагрузки измеряется скорость вращения вентилятора испытуемого устройства. Результаты фиксируются после стабилизации скорости при каждом изменении мощности нагрузки.

Источники

Также рекомендуем читателям нашу статью «Устройство компьютерных блоков питания и методика их тестирования». Обращайтесь к ней, чтобы узнать, зачем нужен и как работает тот или иной компонент, упомянутый в обзоре, и как интерпретировать результаты тестирования.

⇡#Результаты тестирования

Режим ожидания

Мощность 0,3 Вт в режиме ожидания — это выше, чем у большинства блоков питания, которые мы протестировали за последний год, но безусловно приемлемо с практической точки зрения.

Режим ожидания
P (⏦), Вт	λ
0,314	0,006

Дежурное питание 5 В

Линия дежурного питания 5 В хорошо стабилизирована и обладает достаточно высоким КПД.

Дежурное питание 5 В
P (задан.), Вт	U, В	I, А	P (⎓), Вт	P (⏦), Вт	КПД, %	λ
5	5,08	0,95	4,88	6,60	74	0,11
10	5,06	1,95	9,86	12,65	78	0,12
15	5,03	2,95	14,82	19,00	78	0,30

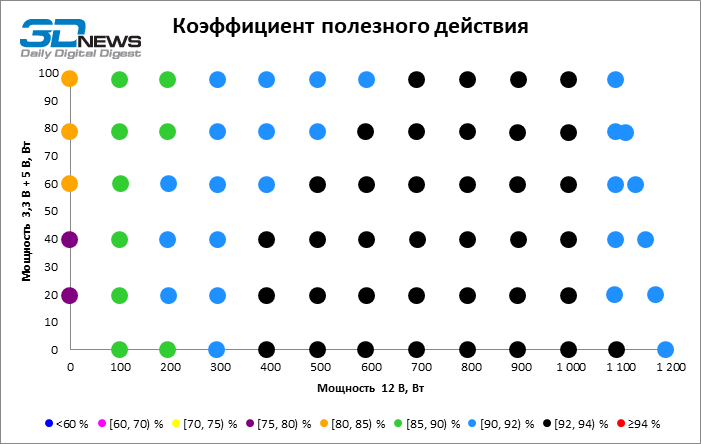

КПД и коэффициент мощности

Среди «платиновых» блоков питания максимальный КПД в 93 % не является чем-то выдающимся. Но не будем забывать, что в между современными БП соревнование идет за единицы и доли процентов. В случае с PCCooler YT1200 легче придраться к коэффициенту мощности, особенно при доминирующей нагрузке нагрузке на малые линии, а ведь сейчас попадаются даже «золотые» блоки питания, у которых этот параметр стремится к единице.

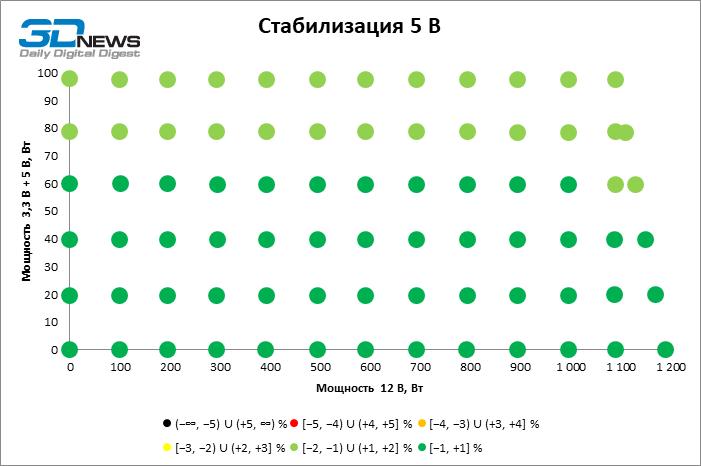

Стабилизация напряжений

Все линии PCCooler YT1200 хорошо стабилизированы. Лишь на линии 5 В отклонение от эталона превосходит 2 %, но стандарт ATX допускает такую ошибку.

Перекрестная нагрузка (максимальная мощность линий)
P (задан.), Вт	3,3 В		5 В		12 В 1		12 В 2		12 В 3		Дежурное 5 В		P (⎓), Вт	P (⏦), Вт	КПД, %	λ	Вентилятор, об/мин
P (задан.), Вт	U, В	I, А	U, В	I, А	U, В	I, А	U, В	I, А	U, В	I, А	U, В	I, А	P (⎓), Вт	P (⏦), Вт	КПД, %	λ	Вентилятор, об/мин
66	3,30	19,70	5,00	0,00	11,99	0,00	12,00	0,00	0,00	0,00	5,10	0,00	65,03	88,90	73	0,54	621
100	3,35	0,00	4,88	19,72	11,99	0,00	12,00	0,00	0,00	0,00	5,10	0,00	96,19	122,00	79	0,64	623
1 200	3,35	0,00	5,00	0,00	11,92	29,45	11,99	29,51	12,14	40,00	5,06	0,00	1 190,32	1 297,00	92	0,96	1 844
1 200	3,29	19,70	4,94	6,65	11,93	29,45	12,00	29,51	12,17	30,43	4,95	2,95	1 188,13	1 310,00	91	0,98	1 846
1 200	3,34	0,00	4,86	19,72	11,93	29,45	12,00	29,51	12,17	30,43	4,95	2,95	1 186,42	1 300,00	91	0,96	1 847

Перекрестная нагрузка (все тесты)
	3,3 В	5 В	12 В	Дежурное 5 В	КПД, %	λ
	U, В	U, В	U, В	U, В	КПД, %	λ
Макс.	3,35	5,00	12,17	5,10	93	0,98
Средн.	3,33	4,96	12,03	5,03	90	0,88
Мин.	3,29	4,86	11,92	4,95	73	0,26

Размах пульсаций напряжения

Пульсации напряжения лежат в допустимом коридоре далеко от его границ.

Размах пульсаций напряжения
P (задан.), Вт	3,3 В		5 В		12 В		Дежурное 5 В
P (задан.), Вт	I, А	Vpp, мВ	I, А	Vpp, мВ	I, А	Vpp, мВ	I, А	Vpp, мВ
66	19,70	12	0,00	22	0,00	24	0,00	36
100	0,00	16	19,72	20	0,00	24	0,00	34
1 200	0,00	26	0,00	24	98,96	20	0,00	38
1 200	19,70	16	6,65	18	89,39	20	2,95	28
1 200	0,00	24	19,72	20	89,39	20	2,95	28

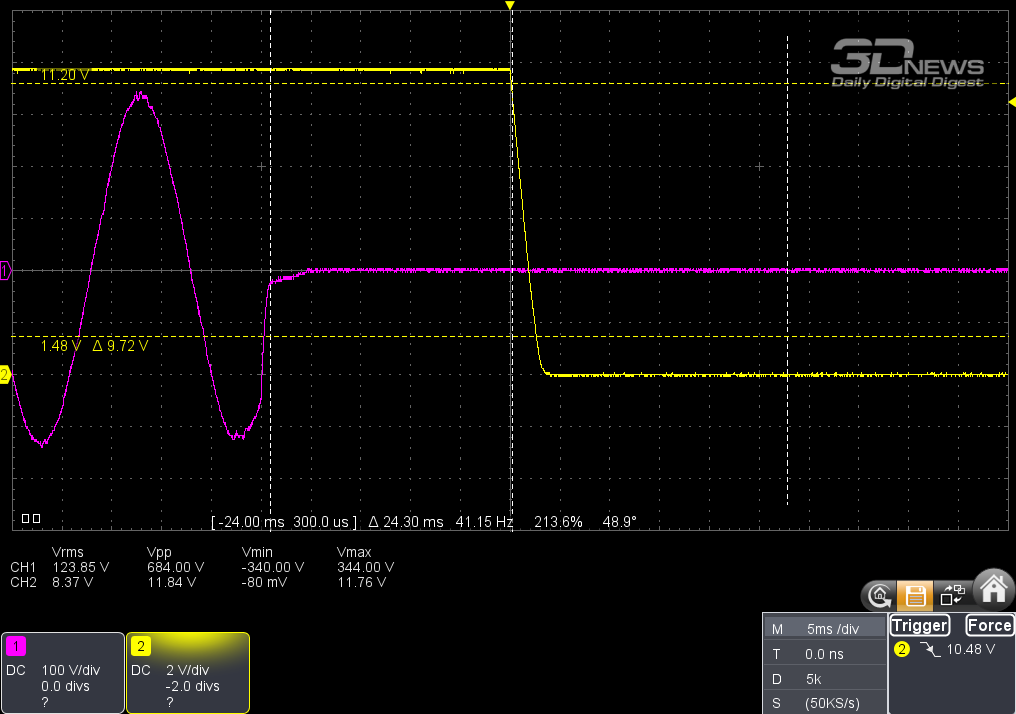

Hold-Up Time

Напряжение 12 В вышло из допустимых пределов лишь через 24,5 мс после обрыва

питания под максимальной нагрузкой на линию 12 В — этот результат намного превосходит необходимый минимум, заданный стандартом ATX.

Скорость вращения вентилятора

PCCooler YT1200 охлаждается пассивно при мощности потребителей вплоть до 400 Вт, что является весьма консервативной отсечкой для бока питания с «платиновым» КПД. Впрочем, в диапазоне от 500 до 700 Вт скорость вращения вентилятора не превышает 600 об./мин. и только под нагрузкой в 1,1 кВт и больше вентилятор разгоняется до 1 800 об./мин.

Скорость вращения вентилятора, об/мин
Мощность 3,3 В + 5 В, Вт	120	Н/Д	Н/Д	Н/Д	Н/Д	Н/Д	Н/Д	Н/Д	Н/Д	Н/Д	Н/Д	Н/Д	Н/Д	Н/Д
	100	620	602	603	603	599	922	923	923	1 483	1 481	1 478	Н/Д	1 845
	80						588	589	592	1 195	1 196	1 192	1 840	1 843
	60						591	594	594	1 196	1 194	1 192	1 840	1 844
	40						593	597	594	1 194	1 193	1 194	1 846	1 845
	20						594	593	594	1 190	1 189	1 189	1 841	1 844
	0						593	592	589	1 180	1 182	1 186	1 842	1 844
		0	100	200	300	400	500	600	700	800	900	1 000	1 100	Макс.
		Мощность 12 В, Вт

⇡#Выводы

PCCooler YT1200 — это блок питания «платинового» уровня без явных признаков удешевления, от которого не застрахованы даже продукты этой категории. Основной преобразователь здесь — полномостовой, конденсаторы — японские, вентилятор — от приличной фирмы, кабели — толстые, гарантия — десятилетняя и т. д. А что касается эксплуатационных характеристик, то избранной производителем OEM-платформе можно поставить в упрек лишь недостаточно высокий для «платины» коэффициент мощности. Кроме того, PCCooler YT1200 — не самое тихое среди подобных устройств в силу консервативной настройки скорости вращения вентилятора.
