MSI 945P Neo на Intel 945P

Недавно мы протестировали плату Biostar I945P-A7 на чипсете Intel 945P, в обзоре которой выяснили, что даже бюджетная плата на этом чипсете выглядит более привлекательно, чем предыдущее поколение плат на чипсетах i915P и 925X(E). Основные преимущества i945P заключаются в поддержке двухядерных процессоров Pentium D на ядре Smithfield, более высокой производительности и лучших возможностях расширения (за счет поддержки протокола SerialATA II южным мостом ICH7(R)).

А сегодня мы протестируем плату 945P Neo производства компании MSI, которая также основана на чипсете i945P. Стоит отметить, что на этой плате есть дополнительный контроллер ParallelATA (одного канала в ICH7 явно недостаточно), а также поддержка фирменных технологий MSI на основе чипа CoreCell.

Спецификация MSI 945P Neo

Коробка

Дизайн упаковки платы MSI 945P весьма оригинален:

Комплектация

• Материнская плата
• CD диск с ПО и драйверами
• Аэродинамический ATA-100 шлейф, аэродинамический FDD шлейф
• Два кабеля SerialATA + переходник питания (два разъема)
• Руководство пользователя на английском языке + краткая инструкция по установке процессора
• Брекет с 2 дополнительными портами Firewire
• Брекет с 2 дополнительными портами USB2.0 + D-LED
• Заглушка на заднюю панель корпуса
• Дискета с драйверами к RAID контроллерам.

К комплектации платы 945P Neo представители компании MSI подошли весьма экономно. В частности нет одного брекета с парой портов USB2.0, нет двух кабелей SerialATA и соответствующего переходника питания. Также нет ParallelATA шлейфов для дополнительного RAID контроллера.

Аэродинамические шлейфы восхищения у нас не вызвали (скорее наоборот). В комплект также входит пара брекетов: один с двумя портами Firewire (разъемы двух типов), другой с двумя портами USB2.0 и четырьмя светодиодами диагностической системы D-LED.

Теперь пара слов о документации. Кроме довольно подробного руководства пользователя, к плате прилагается краткая инструкция по установке процессора LGA775. Также к плате прилагается пластиковая рамка, которая, по замыслу создателей, облегчает установку CPU.

На CD диске записаны все необходимые драйверы, набор фирменных утилит MSI, а также дополнительное ПО (Norton Internet Security 2005). Кроме диска, в коробке мы нашли 3" дискету с драйверами к ParallelATA и SerialATA RAID контроллерам.

Итоговый вывод: за комплектацию можно предварительно (т.к. неизвестна розничная цена платы) поставить оценку "4+" .

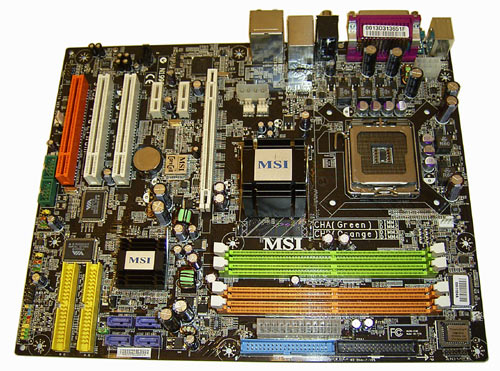

Плата MSI 945P

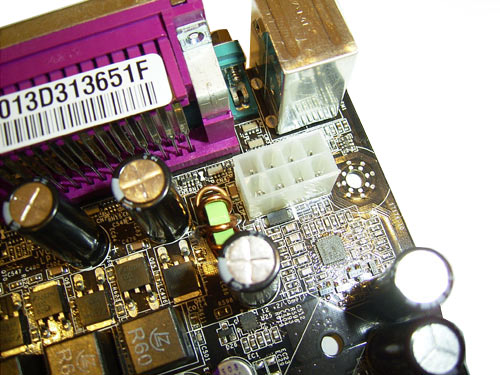

К особенностям дизайна платы можно отнести дополнительный 8-ми пиновый разъем питания:

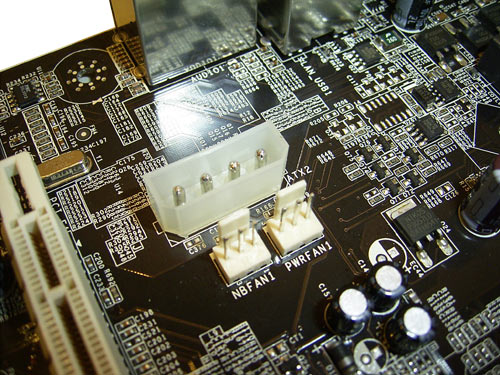

Кроме того, еще один дополнительный разъем (типа Molex) расположен около северного моста.

А основной 24х пиновый разъем питания установлен на нижнем краю платы.

Несмотря на обилие разъемов, при сборке системы, подобный дизайн затруднений не вызовет, т.к. отсутствует большинство проблем связанных с подключением шлейфов, кабелей и установки модулей памяти.

О самом сокете сказать практически нечего - он стандартный.

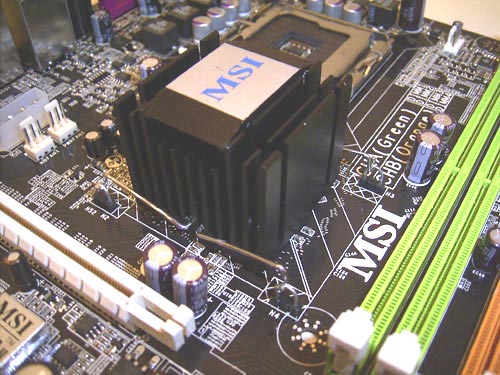

Рядом с ним установлен 4х пиновый разъем (CPUFAN1) для кулера. Кроме него на плате установлено еще три 3х пиновых разъема: PWRFAN1 и NBFAN1 - около северного моста, SYSFAN1 - около слота PCI3. Разъем NBFAN1 не задействован - для охлаждения северного моста используется только пассивный радиатор.

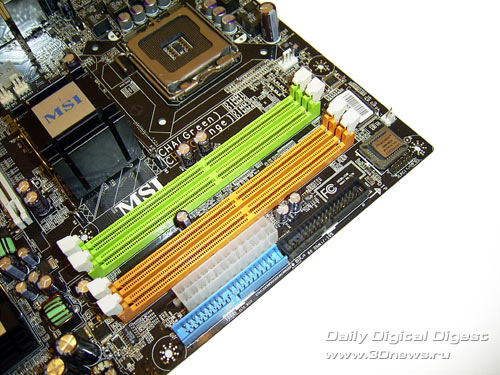

Под северным мостом установлено четыре 240пиновых слота DIMM для модулей памяти DDR2. Они разбиты на две группы по два слота. Первые два слота относятся к первому каналу контроллера, последние два - ко второму каналу.

Отметим, что плата поддерживает память стандарта DDR2 533 и 667 (в случае несовместимости память может работать на частоте DDR2-400); а общий объем памяти равен 4Гбайт.

Кроме него на плате MSI 945P установлено еще три "обычных" PCI слота и два слота PCI Express x1. Причем один из слотов PCI окрашен в оранжевый цвет и поддерживает два master-канала (предназначен для установки карты расширения с функциями беспроводной связи WiFi и Bluetooth; самой карты нет в комплекте).

Возможности расширения

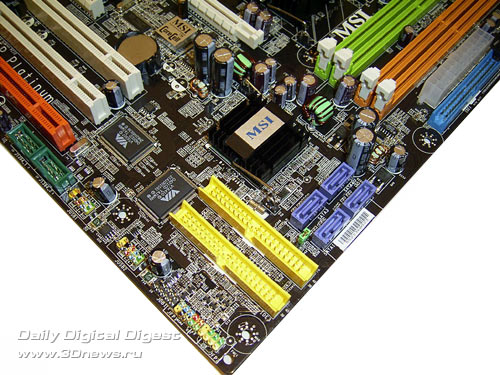

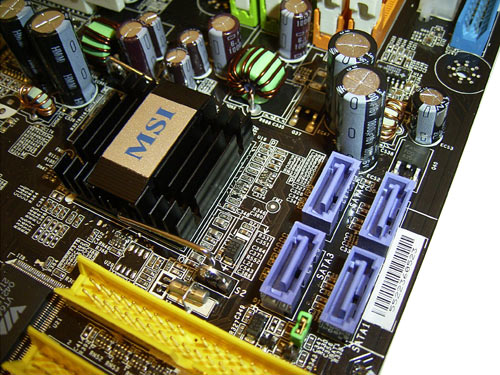

На плате MSI 945P Neo установлен южный мост ICH7R, с радиатором. В результате плата поддерживает 4 порта SerialATA II, и позволяет объединить диски в RAID массивы уровня 0, 1, 5 и 10 (MatrixRAID).

Кроме того, на плате установлен двухканальный ParallelATA контроллер VT6410 (производства VIA), к которому можно подключить 4 диска (и объединить их в RAID массивы уровня 0, 1 и 0+1 (а также JBOD)).

В результате к двум ParallelATA жестким дискам встроенного контроллера можно добавить еще 4 ParallelATA и 4 SerialATA II дисков. Итого -к плате MSI 945P Neo можно подключить 10 жестких дисков.

Далее - на плате установлено 8 портов USB2.0. Из них 4 порта установлены на задней панели, а еще 4 подключаются при помощи брекетов (в комплекте один брекет с двумя портами).

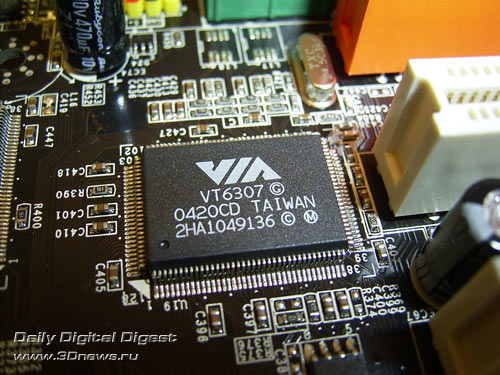

Кроме этого, плата MSI 945P поддерживает другой вид последовательной шины - IEEE1394 ("Firewire"). Для этого на плату установлен контроллер VT6307 производства VIA.

В результате плата поддерживает 2 порта Firewire: оба дополнительные и подключается с помощью брекета (есть в комплекте).

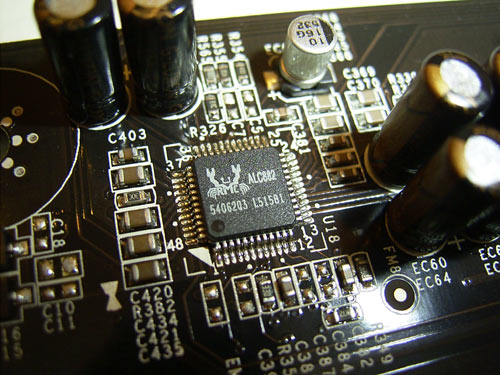

Далее - плата MSI 945P имеет встроенный восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC882.

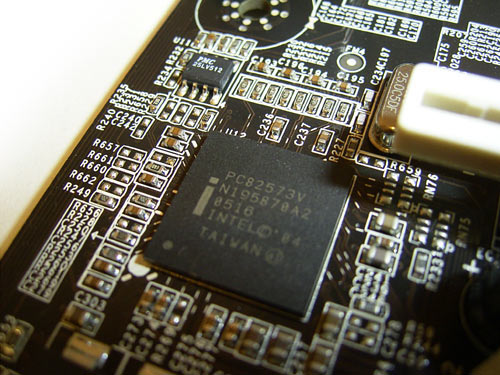

Теперь пара слов о сети: на плате установлен высокоскоростной сетевой контроллер Intel 82573 (Gigabit Ethernet) подключенный к шине PCI Express.

Задняя панель платы имеет почти стандартную конфигурацию.

Единственное отклонение заключается в отсутствии одного из COM портов - очевидно этот же дизайн PCB используется для производства плат на чипсете i945G со встроенным видеоядром. Также отметим наличие на задней панели оптического и коаксиального SP-DIF выходов.

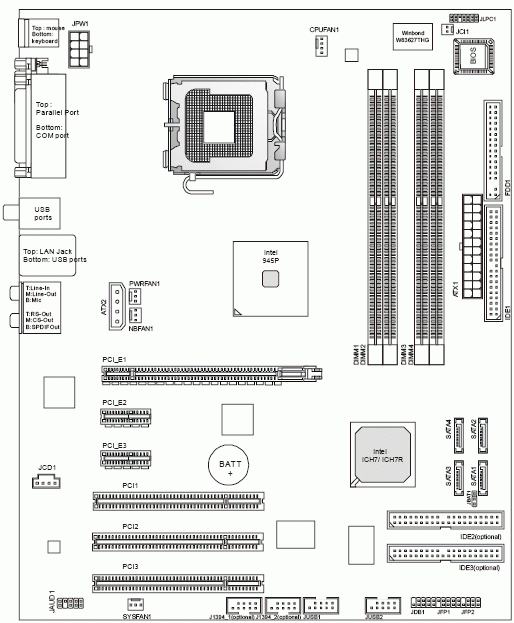

Традиционная схема джамперов на плате:

На плате MSI 945P установлена единственная перемычка: JBAT1 - перемычка для обнуления CMOS (расположена около портов SerialATA II).

Теперь пара слов о фирменных технологиях MSI. Во-первых, это диагностическая система D-Led: 4 светодиода установленные на брекете D-Bracket (подключается к разъему JDB1). Комбинации горящих светодиодов соответствуют различным этапам POST, и если при загрузке возникает какая-либо проблема, пользователь может (с помощью руководства) определить ее причину.

Во-вторых, на плате установлен блок CoreCell, который предназначен для выполнения таких задач как динамический оверклокинг, системный мониторинг, управление питанием и управление скоростью вращения вентиляторов. При этом он тесно взаимодействует с утилитой CoreCenter, которая позволяет пользователю управлять перечисленными функциями.

Теперь поговорим о настройках биоса.

BIOS

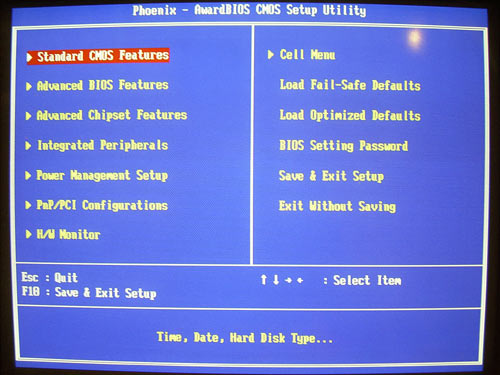

Биос платы MSI 945P основан на версии Award BIOS Phoenix.

В разделе настроек работы памяти только стандартный набор таймингов ("CAS Latency", "Precharge to Active"(Trp), "Active to precharge" (Tras) и "Active to CMD"(Trcd)).

Следующий параметр, который влияет на производительность - это установка частоты работы памяти.

Итак, пользователю доступны следующие делители частоты памяти 2:3 (DDR2-533) и 5:6 (DDR2-667). Делитель 1:2 (DDR2-400) платой поддерживается, но пользователю недоступен. В результате оверклокеры могут столкнуться с проблемами при серьезном разгоне (частота памяти может быть сильно завышена).

Нужно отметить, что плата довольно капризно отнеслась к модулям производства Kingmax. В частности с модулями Kingmax DDR2-533 плата работала стабильно только при частоте памяти 400Мгц, а с модулями Kingmax DDR2-667 только на частоте 667Мгц (на 533Мгц постоянно были сбои). Зато плата показала великолепную совместимость с noname-модулями DDR2-533 на чипах Samsung. Мало того, что на штатной частоте стабильность была безупречной, так еще 945P Neo позволила разогнать эту память до частоты 709Мгц.

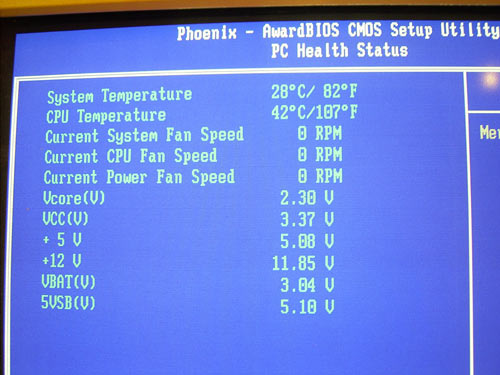

Теперь рассмотрим раздел, посвященный системному мониторингу.

Плата отображает текущие значения температуры процессора и системы, скорости вращения трех вентиляторов, а также уровни напряжений. Данный раздел исключительно информационный, и не содержит функций аварийного выключения платы и функции управления скоростью вращения кулера в зависимости от температуры процессора. Это очень странно - поскольку дополнительный чип CoreCell поддерживает подобную функцию (вполне возможно она появится в следующих версиях биоса).

Кроме этого, следить за показаниями системного мониторинга можно и в Windows. Для этого предназначены утилиты CoreCenter и Fuzzy Logic4. Но первая отказалась запускаться на нашей плате, а вторая предоставляла информацию только о тем-ре процессора.

Разгон и стабильность

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 5и канальную схему, в которой установлены два конденсатора емкостью 3300 мкФ, 4 конденсатора емкостью 1800мкФ и 7 по 560мкФ.

Теперь переходим к рассмотрению функций разгона.

Во-первых, плата MSI 945P позволяет изменять частоту системной шины в диапазоне от 200 до 265Мгц с шагом 1 Мгц.

А при установке процессора с 266Мгц шиной, диапазон изменения FSB следующий: от 266 до 333Мгц.

Удобно то, что необходимое значение частоты FSB можно ввести с клавиатуры.

Во-вторых, плата MSI 945P позволяет изменять напряжение на процессоре(Vcore) в широком диапазоне: от 1.21В до 1.58В с шагом 0.01В.

Далее - опытный пользователь может увеличить Vmem c штатных 1.8В до 2.4В (с шагом 0.05В).

Кроме этого в нашем распоряжении есть функция повышения напряжения на шине PCI Express (от 1.55В до 2.2В с шагом 0.05В)

Также есть возможность заблокировать частоту шину PCI Express:

Хочу отметить, что программисты MSI добавили функцию "моргания" тех параметров, которые (по их мнению) выходят за рамки безопасного разгона.

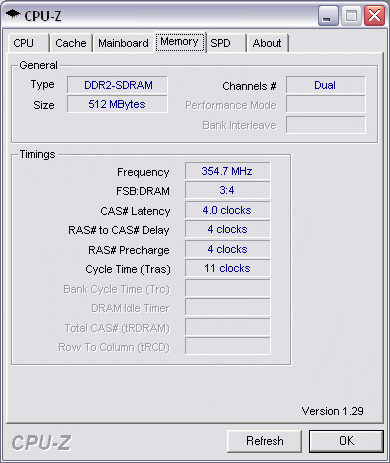

Теперь попробуем функции разгона на практике. Итак, плата MSI 945P показала хорошие результаты: стабильная работа на частоте FSB = 316Мгц с процессором Extreme Edition,

стабильная работа на частоте FSB = 265Мгц (с учетом завышения - 266Мгц) с процессором Pentium4 660.

Однако нужно отметить несколько моментов. Во-первых подобная частота достигается только с помощью поэтапного разгона (например 200Мгц->250Мгц->265Мгц). А во-вторых на такой частоте плата не выполняет "холодный" старт.

Теперь пара слов о параметре "D.O.T", который управляет функцией динамического разгона:

Повышение частоты FSB происходит в момент запуска ресурсоемкого приложения (пример - игра). А после выхода из приложения, система возвращается к штатной частоте.

Что касается программного разгона, то как мы уже говорили, утилита CoreCenter отказалась запускаться на нашей плате. А вторая утилита - FuzzyLogic4 запустилась, но не позволяла изменить ни один из параметров.

В результате за функции разгона мы можем поставить оценку "4-".

Производительность

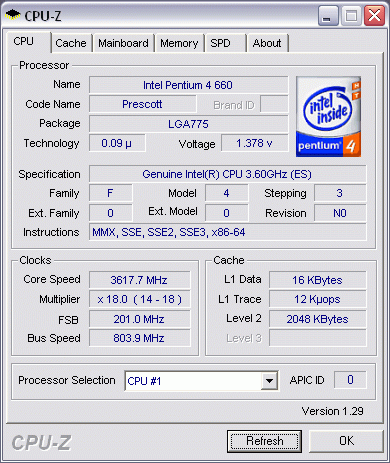

При определении стартовой частоты FSB оказалось, что плата устанавливает ее с завышением на 1Мгц.

В тестовой системе было использовано следующее оборудование:

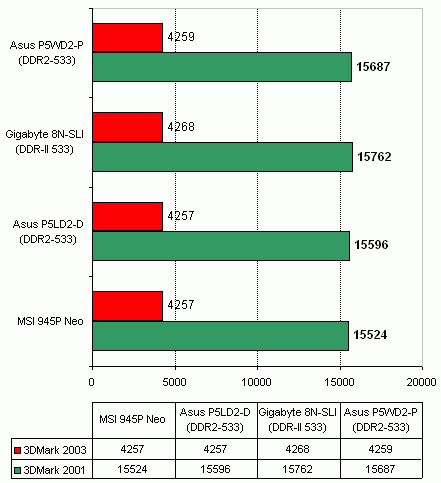

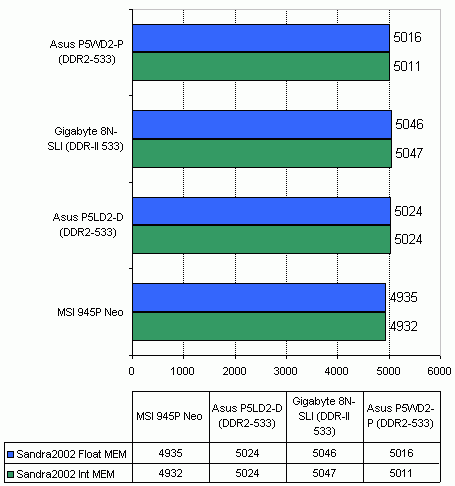

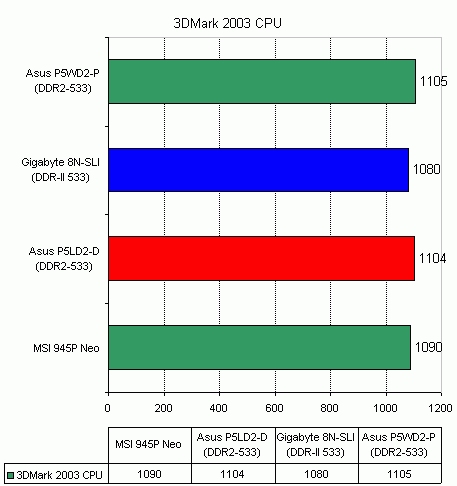

Вначале посмотрим на результаты синтетических тестов.

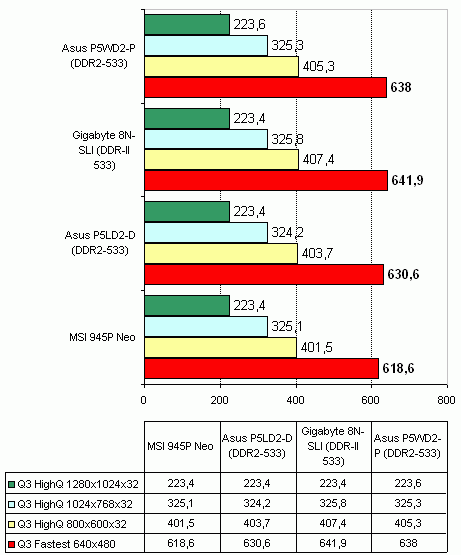

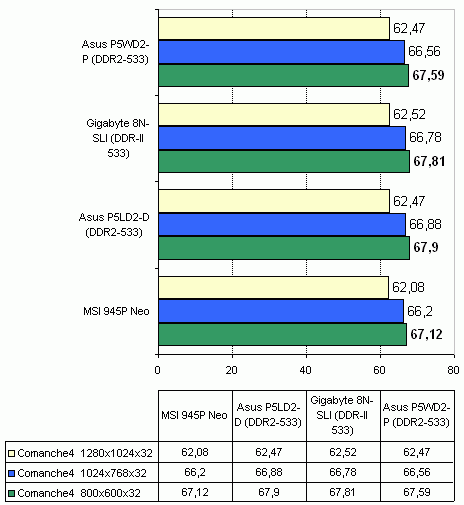

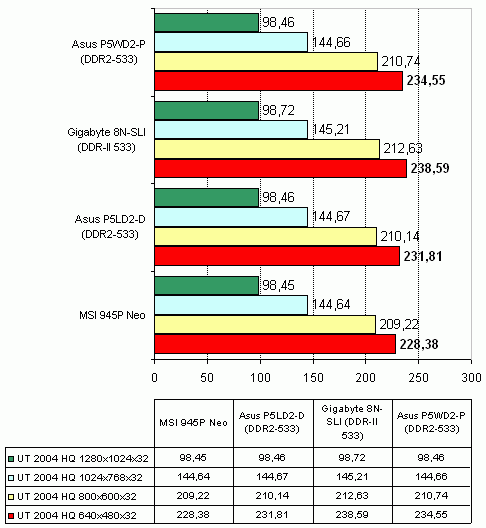

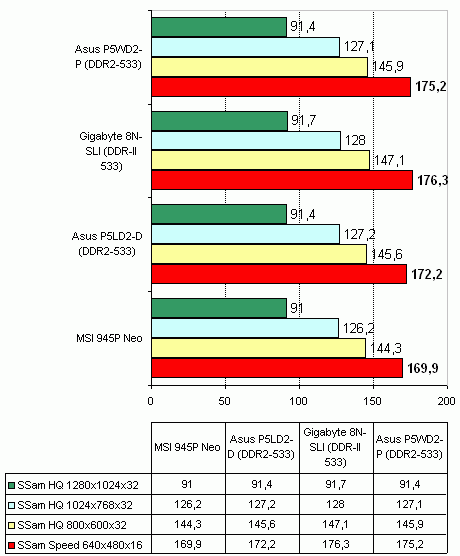

Теперь тесты игровых программ.

Выводы

В целом плата MSI 945P-Neo произвела положительное впечатление. К плюсам этого продукта можно отнести хорошие возможности расширения (доп. ParallelATA контроллер, гигабитный сетевой контроллер, поддержка Firewire). Больше выделить нечего: комплектация плата - стандартная, функции разгона - посредственные, а фирменные утилиты и технологии - сыроваты. Т.е. перед нами типичная материнская плата на чипсете i945P.

Заключение

• Высокая стабильность и хороший уровень производительности;
• Поддержка SerialATA IIRAID (4 канала; ICH7R);
• Дополнительный двухканальный ParallelATA контроллер;
• Встроенный 8-и канальный звук и сетевой контроллер Gigabit Ethernet;
• Поддержка интерфейса USB2.0 (8 портов) и IEEE-1394 (Firewire; 2 порта);
• Набор фирменных технологий MSI (D-LED, LiveUpdate и проч).

• Частичная несовместимость с модулями памяти Kingmax

• Средние результаты разгона процессора и памяти.
• Дополнительные разъемы питания: 8 пиновый и 4х пиновый Molex.
