Обзор материнской платы ASRock X58 Extreme6 на чипсете Intel X58

⇣ Содержание

#BIOS

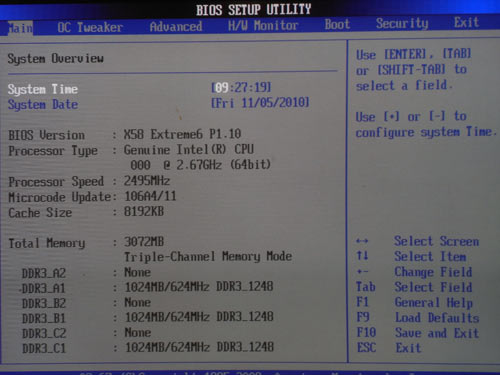

BIOS платы ASRock X58 Extreme6 основан на версии AMI BIOS, и его объем равен 8 Мбит.

 ASRock X58 Extreme6 BIOS

Все настройки памяти находятся в разделе (OC Tweaker) функций разгона:

 ASRock X58 Extreme6 настройки памяти 1

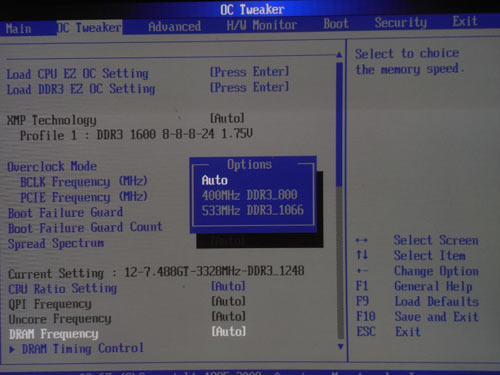

Там же есть параметр, который непосредственно влияет на производительность - установка частоты памяти.

 ASRock X58 Extreme6 частота памяти

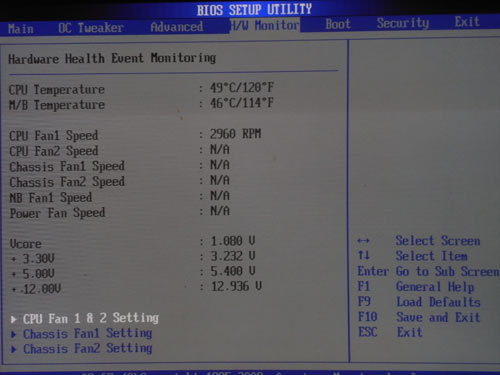

Теперь рассмотрим раздел, посвященный системному мониторингу.

 ASRock X58 Extreme6 системный мониторинг 1

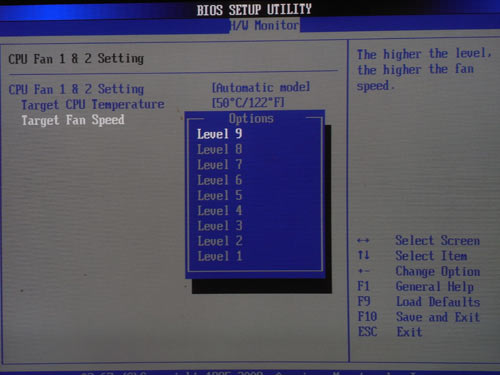

Плата отслеживает текущую температуру процессора и системы, напряжения, а также скорости всех шести вентиляторов, которые могут быть подключены к соответствующим разъемам. Кроме того, плата может управлять скоростью четырех вентиляторов с помощью функций Smart Fan.

 ASRock X58 Extreme6 системный мониторинг 2

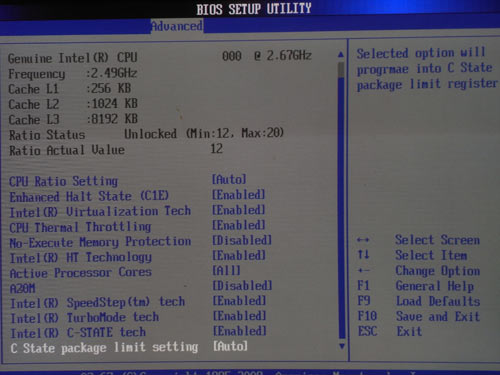

Необходимо отметить то, что пользователь получает доступ ко всем технологиям, которые поддерживаются современными процессорами Intel:

 ASRock X58 Extreme6 CPU 1

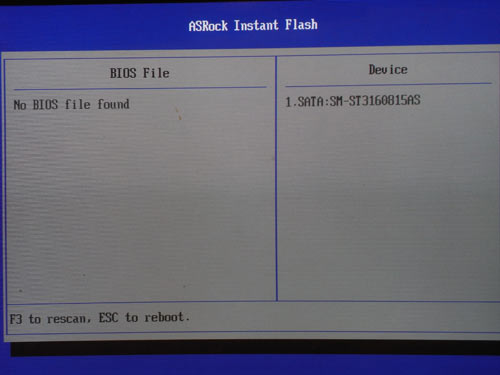

Помимо этого, обратим ваше внимание на некоторые довольно полезные функции. Первая называется Instant Flash и позволяет обновить прошивку BIOS без загрузки операционной системы.

 ASRock X58 Extreme6 Instant Flash

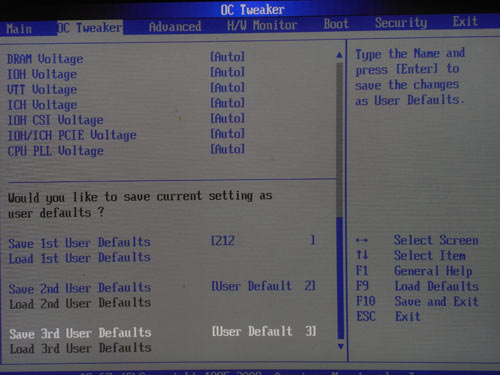

Вторая функция позволяет хранить три профиля настроек CMOS и при необходимости загружать их.

 ASRock X58 Extreme6 Profiles

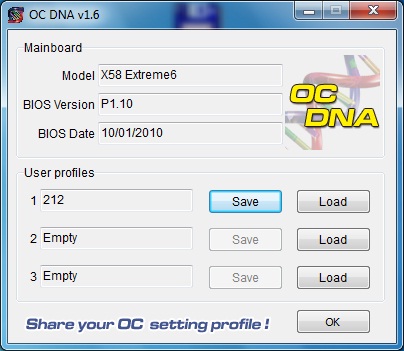

Тут же отметим Windows-утилиту OC DNA, которая позволяет оперировать профилями как файлами (то есть профиль можно послать по почте, выложить в Интернет и так далее).

 ASRock X58 Extreme6 OCDNA

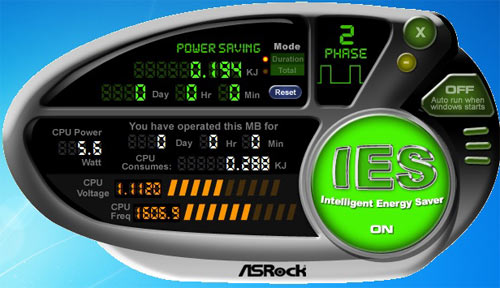

И, наконец, упомянем об энергосберегающей технологии ASRock IES (Intelligent Energy Saver):

 ASRock X58 Extreme6 IES

#Разгон и стабильность

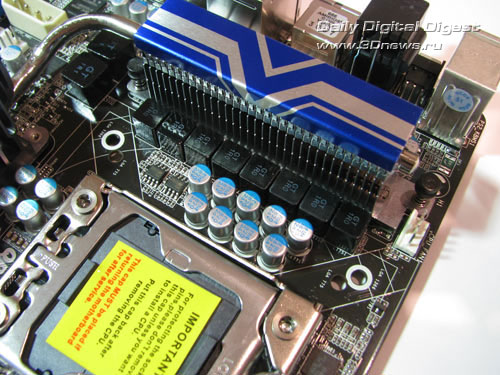

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 10-фазную схему (8+2), в которой установлено пять конденсаторов емкостью 270 мкФ и 13 конденсаторов емкостью 820 мкФ. Тут же отметим, что преобразователь питания контроллера памяти (который интегрирован в процессор) выполнен по двухфазной схеме.

 ASRock X58 Extreme6 PWM

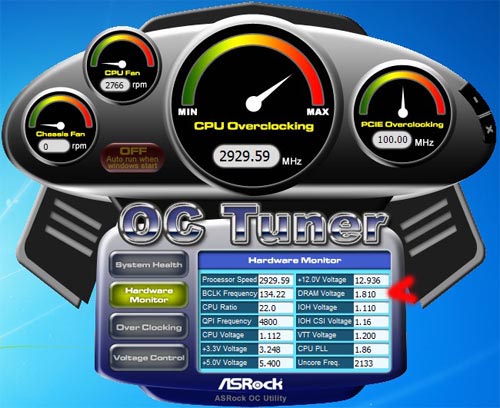

Что касается стабильности работы системы, мы вынуждены отметить серьезное завышение штатного напряжения памяти (при установках BIOS по умолчанию), что приводило к сбоям в тяжелых приложениях. Подобную проблему мы встречали на плате ASRock X58 Extreme3 и пришли к выводу, что перед нами либо ошибка в прошивке BIOS, либо некорректная расшифровка данных SPD. Причем мы склоняемся в пользу последнего предположения, поскольку плата первоначально установила частоту памяти равную DDR3-800 МГц, тогда как все остальные платы выставляли правильное значение DDR3-1066 МГц.

 ASRock X58 Extreme6 OC Tuner
Штатное напряжение должно быть 1,5В, а вовсе не 1,81 В как устанавливает ASRock X58 Extreme6

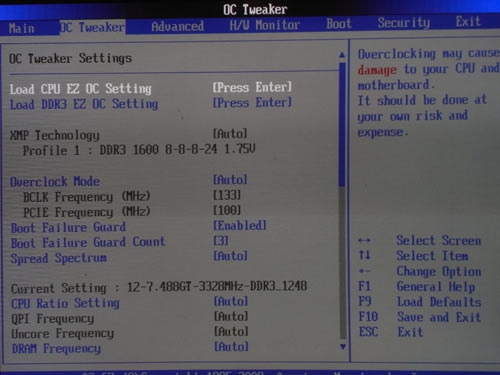

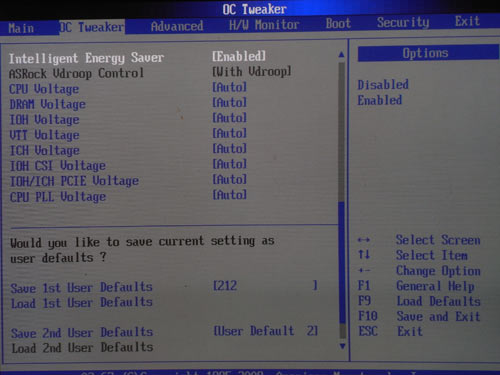

Функции разгона сосредоточены в разделе "OC Tweaker".

 ASRock X58 Extreme6 настройки разгона 1
 ASRock X58 Extreme6 настройки разгона 2

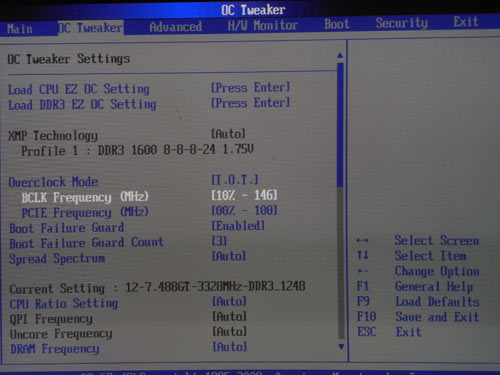

Плата ASRock X58 Extreme6 поддерживает технологии I.O.T., "CPU EZ OC Settings" и "Memory EZ OC Settings", которые предназначены для начинающих оверклокеров.

 ASRock X58 Extreme6 настройки разгона 3

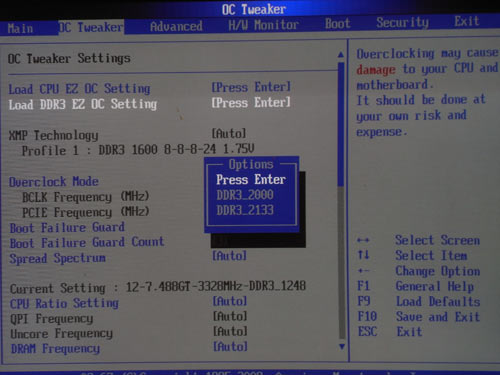

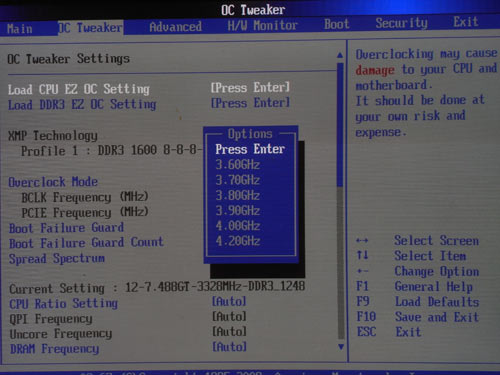

Первая позволяет увеличить частоту Bclk на 10% (с шагом 1%), а две других представляют собой копии функций ASUS CPU/Memory LevelUP, в которых пользователь выбирает желаемый уровень разгона, и плата устанавливает все соответствующие настройки.

 ASRock X58 Extreme6 настройки разгона 4
 ASRock X58 Extreme6 настройки разгона 5

Для более опытных оверклокеров мы перечислим основные функции разгона. Начнем с того, плата ASRock X58 Extreme6 позволяет изменять частоту Bclk в диапазоне от 100 до 300 МГц с шагом 1 МГц. Удобно то, что необходимое значение частоты FSB можно ввести с клавиатуры. Неудобно другое - интерфейс BIOS работает очень медленно, а некоторые параметры нельзя ввести вручную (как, например, Vcore). Поэтому на установку необходимых значений приходится тратить довольно много времени. Однако можно воспользоваться другим способом установки Vcore, а именно установкой не конкретного значения, а прироста Vcore относительно штатного.

Остальные функции разгона:

Плата ASRock X58 Extreme6
Изменение множителя CPU +
Изменение множителя UCLK +
Изменение Bclk от 100 до 300 МГц (1)
Изменение Vcore от 0,84375 В до 2,0 В (0,00625 В)
Изменение Vmem от 1,25 В до 2,065 В (0,005-0,01 В)
Изменение Vtt от 1,2 В до 1,9 В (Nehalem)/ 1,54 (Gulftown) (0,02 В)
Изменение Vioh от 1,11 В до 1,495 В (0,005 В)
Изменение Vsb от 1,12 В до 1,56 В (0,02 В)
Изменение Vpll от 1,86 В до 2,5 В (0,02 В)
Изменение PCI-E от 50 МГц до 150 МГц (1)

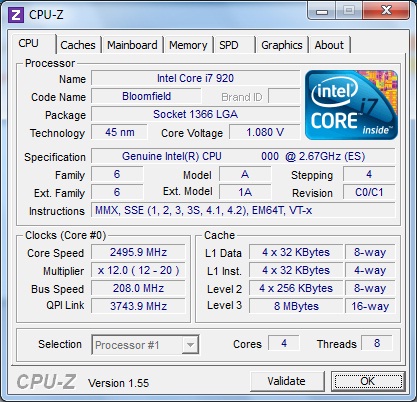

Теперь переходим к практическому разгону. Итак, плата ASRock X58 Extreme6 показала следующие результаты: стабильная работа на частоте Bclk = 208 МГц с процессором на ядре Bloomfield.

 ASRock X58 Extreme6 разгон
