Обзор материнской платы ASUS Maximus VIII Ranger: золотая середина

⇡#UEFI BIOS

Материнские платы компании ASUS последних поколений имеют хорошо проработанный и стабильный UEFI BIOS, который постоянно развивается и дорабатывается. Maximus VIII Ranger – не исключение: прошивки для неё выходят регулярно, имеющиеся ошибки оперативно исправляются, а стабильность работы увеличивается. Надо заметить, что сейчас Maximus VIII Ranger активно используется в нашей лаборатории в основе тестового стенда для LGA1151-процессоров и плотное взаимодействие с UEFI BIOS этой платы оставляет после себя исключительно положительное впечатление.

С выходом процессоров Skylake и наборов логики сотой серии UEFI BIOS плат ASUS несколько изменился, но общая структура и внешний вид оболочки остались такими же, как и были раньше. Оверклокеров встречает характерная для плат серии ROG чёрно-красная цветовая гамма с использованием белых и жёлтых шрифтов, вверху экрана располагается главное меню, каждая опция снабжена отображаемой в нижней части экрана подсказкой, а в правой части экрана расположена информационная панель с описанием текущего состояния системы.

Изменения же становятся хорошо заметны, если обратиться к настройкам, управляющим разгоном. Здесь при увеличении частоты базового тактового генератора пропала необходимость устанавливать CPU Strap. Новая технология ASUS PRO Clock и изменение схемы формирования частоты для шины PCI Express дают простой доступ к полному и непрерывному диапазону частот BCLK без необходимости какой-то дополнительной подстройки. Число доступных делителей для частоты памяти увеличилось, и теперь задание её режима работы допускается с более высокой дискретностью. Серьёзно отодвинулся и максимальный режим, который можно выставить для модулей памяти без изменения BCLK: здесь это DDR4-4266. Ввиду того, что процессорный конвертер питания в Skylake вновь вернулся на плату, изменения коснулись и настроек схемы питания DIGI+ VRM. Самое главное из них – функция CPU Load-line Calibration вновь обрела своё значение при оверклокерских экспериментах.

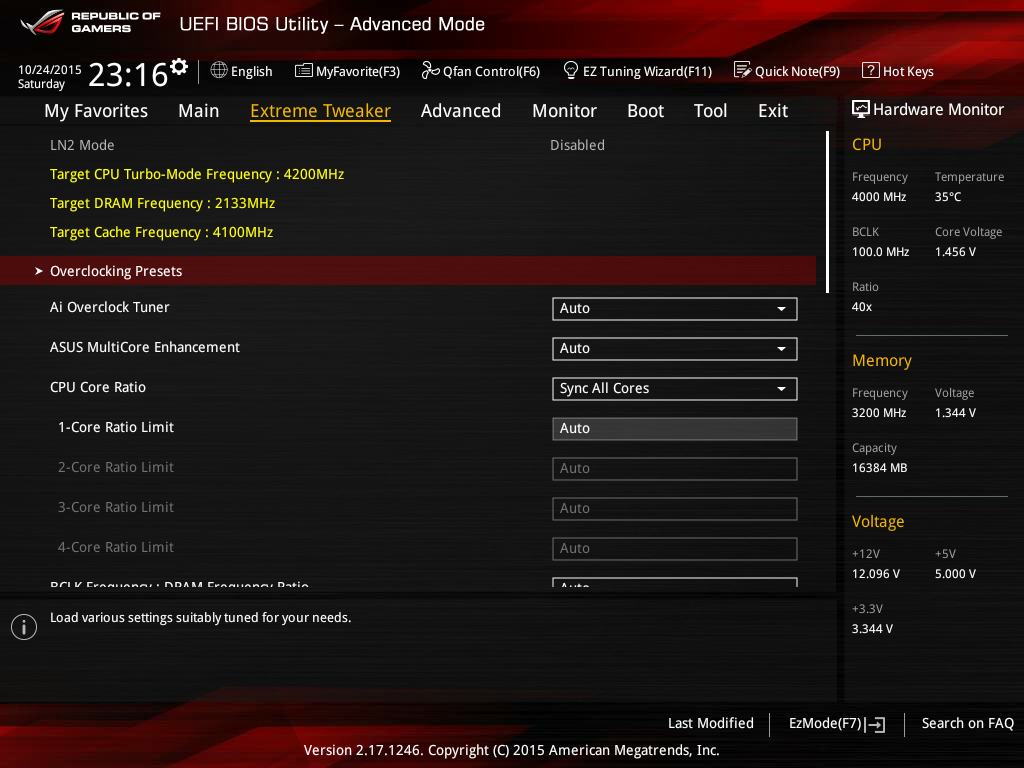

Ниже мы приводим набор скриншотов UEFI BIOS раздела Extreme Tweaker – главного «центра управления» платой, в котором проводит время большинство пользователей платформ серии ROG.

В отдельные подменю в разделе Extreme Tweaker вынесены настройки задержек памяти…

…и раздел Tweaker’s Paradise с параметрами тонкой подстройки.

Диапазон питающих напряжений для различных компонентов системы традиционно очень широк. Подробности можно почерпнуть из следующей таблицы.

Отдельно стоит сказать о том, что пользователь может выбрать один из нескольких режимов управления напряжением на процессоре, в том числе Manual, при котором значения устанавливаются в явном виде, Offset, когда задаётся прирост к номинальной величине, и Adaptive, сочетающий возможности двух предыдущих методов.

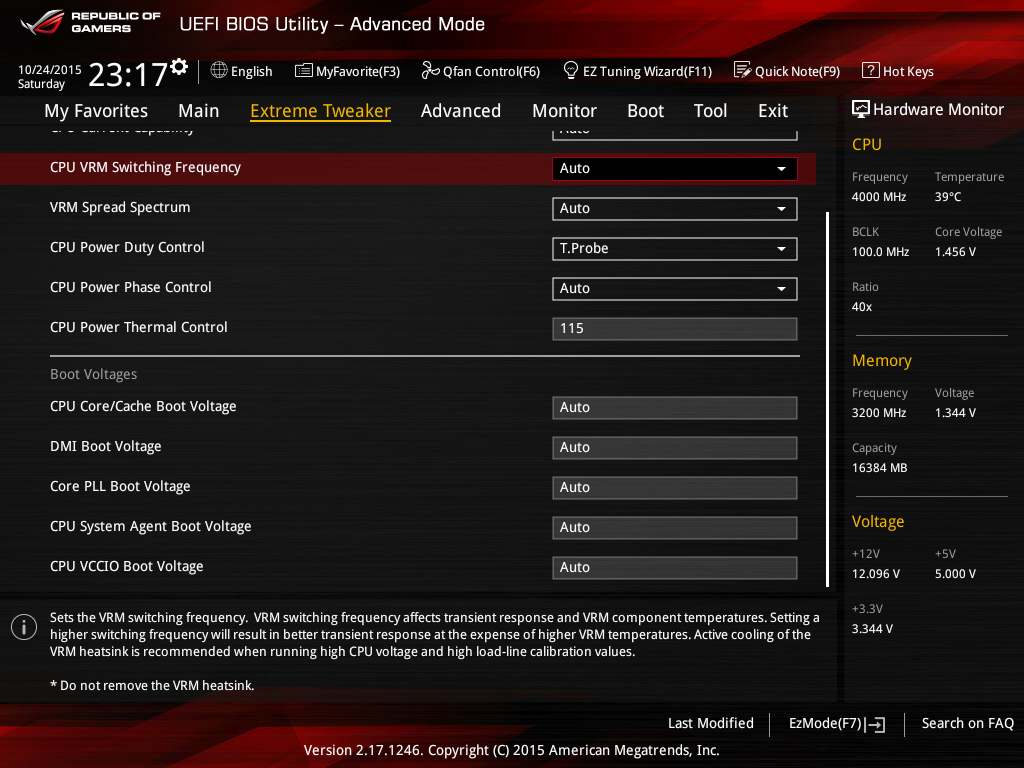

Говоря о возможностях настройки цифровой схемы питания, следует добавить, что она поддерживает восемь уровней Load-line Calibration – противодействия падению напряжения при росте тока. Конфигурирование этого параметра, а также установка частоты переключения фаз выполняется на отдельной странице UEFI BIOS – DIGI+ VRM.

Настройки энергосберегающих процессорных технологий вынесены в специальный подраздел Internal CPU Power Management.

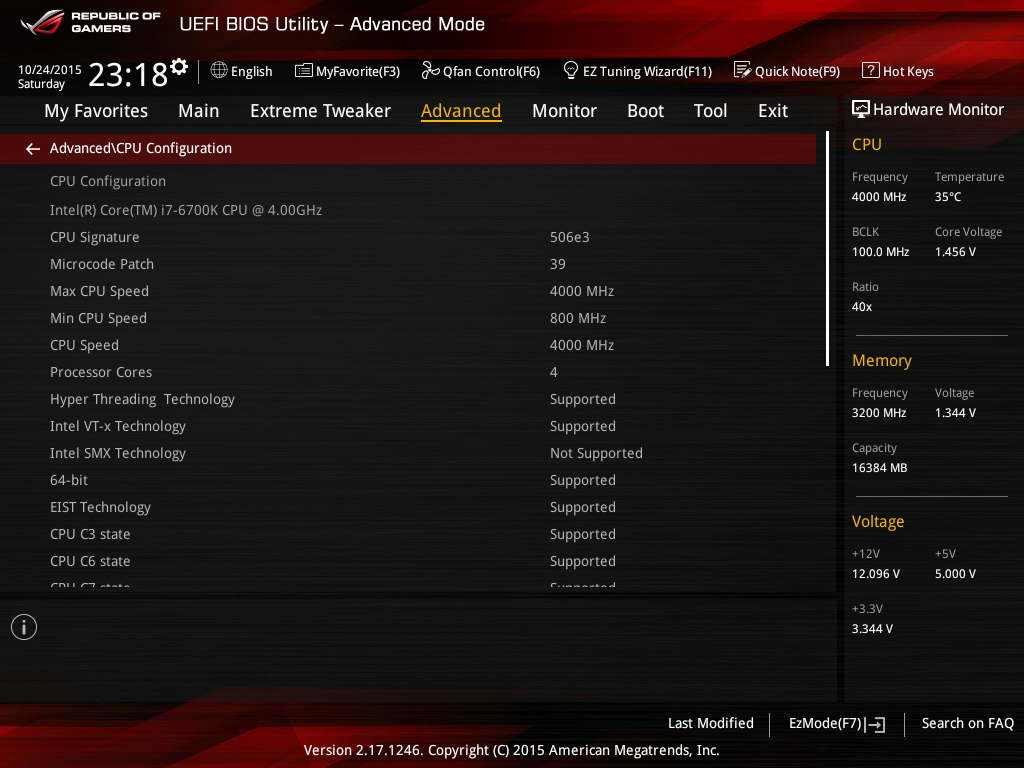

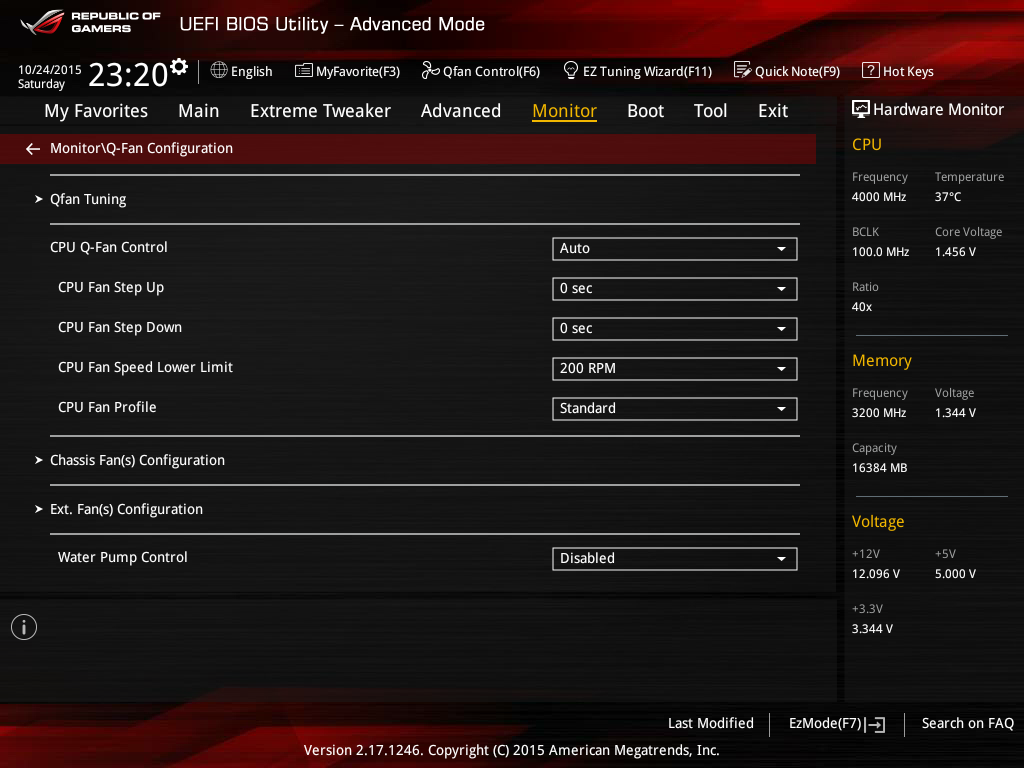

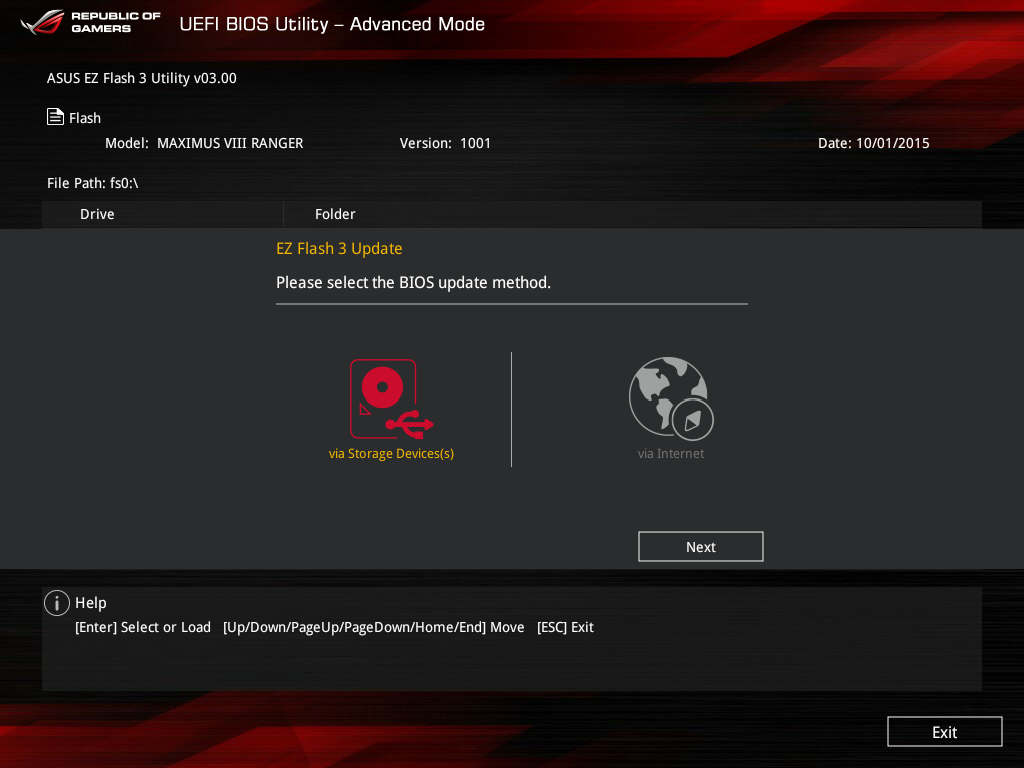

Поскольку BIOS материнских плат ASUS похожи друг на друга, мы не будем в очередной раз подробно рассматривать все возможности, а просто предлагаем ознакомиться со следующей галереей, где мы собрали полную подшивку скриншотов основных страниц UEFI BIOS материнской платы ASUS Maximus VIII Ranger.


Смотреть все изображения (70)






































































Смотреть все
изображения (70)

⇡#Программное обеспечение

Компания ASUS давно уделяет немалое внимание программной поддержке своих продуктов. Программный комплекс AI Suite стал уже своего рода стандартом того, как должны выглядеть комплектные утилиты для материнских плат. Поэтому нет ничего удивительного в том, что к ASUS Maximus VIII Ranger прилагается обновлённая версия программного обеспечения для аппаратного мониторинга и управления платой – AI Suite III. Через этот пакет можно управлять работой модулей TurboV Processing Unit (TPU) и Energy Processing Unit (EPU), изменять параметры цифровой схемы питания, подбирать тонкие настройки процессора и памяти, руководить работой вентиляторов по технологии Fan Xpert3, разгонять систему, а также бороться за повышение её экономичности и энергоэффективности.

Все ключевые возможности AI Suite III собраны в едином приложении Dual Intelligent Processors 5, которое фактически представляет собой красивую доступную из операционной системы оболочку для раздела Extreme Tweaker из UEFI BIOS.

Стоит отметить, что комплект программ AI Suite III придётся по вкусу и тем пользователям, которые не питают слабости к красочным интерфейсам. Так, в этот комплект входит удобная независимая утилита TurboV Core с упрощённым классическим интерфейсом, позволяющая осуществлять разгон процессора непосредственно из среды Windows.

Для настройки параметров подсистемы памяти производитель предлагает ещё одну независимую утилиту – Mem TweakIt.

Вместе с ASUS Maximus VIII Ranger поставляется ещё несколько интересных программ, расширяющих функциональность этой платы.

Например, к плате прилагается утилита RAMDisk, предназначенная для создания в оперативной памяти виртуального диска, и утилита RAMCache, позволяющая организовать кеширование в оперативной памяти всех дисковых операций.

А вот как выглядит неоднократно упоминавшаяся выше программа Keybot II. С её помощью можно назначать макросы функциональным клавишам F1-F10, настраивать горячие клавиши для запуска любых приложений и выводить компьютер из спящего режима.

Функции Keybot II работают с любой USB-клавиатурой, подключённой к специальному порту на задней панели платы.

Утилита GameFirst III реализует шейпинг сетевого трафика, позволяя уменьшить задержки при прохождении игровых пакетов.

Утилита Sonic Studio II прилагается к звуковой карте SupremeFX 2015 и предназначается для реализации программных звуковых эффектов и шумоподавления.

⇡#Разгон

Как и другие материнские платы семейства ROG, ASUS Maximus VIII Ranger предлагает на выбор два варианта разгона – автоматический и ручной. Оба варианта могут быть активированы как через настройки UEFI BIOS, так и посредством программного обеспечения AI Suite III.

Если говорить об автоматическом разгоне процессора, который плата совершает самостоятельно, с минимальным участием пользователя в этом процессе, то его проще всего активировать в UEFI BIOS. Сделать это можно тремя путями: либо выбрав соответствующую опцию в подразделе Overclocking Presets раздела Extreme Tweaker, либо запустив EZ Tuning Wizard через функциональную клавишу F11, либо обратившись к фирменной технологии TPU. Причём, как это ни удивительно, результат во всех трёх случаях окажется разным.

Перед проведением классического ручного разгона мы решили проверить работу автоматических технологий, которые нередко удостаиваются внимания со стороны начинающих оверклокеров. В экспериментах использовался скальпированный процессор Core i7-6700K, охлаждаемый воздушным кулером Noctua NH-U14S, и комплект памяти Corsair Vengeance LPX CMK16GX4M2B3200C16R.

В разделе Overclocking Presets материнская плата ASUS Maximus VIII Ranger предлагает уже готовые сконфигурированные профили настроек, преимущественно ориентированные на разгон процессора за счет изменения частоты BCLK.

Однако среди них есть и подходящий для повседневного использования профиль игрового разгона Gamer’s OC Profile, который включает технологию XMP для памяти и устанавливает для процессора гибкую частоту, варьирующуюся в зависимости от количества загруженных работой вычислительных ядер. Для нашего тестового Core i7-6700K , в частности,мы получили разгон до 4,5-4,8 ГГц с повышением напряжения питания до 1,425 В.

Тесты на стабильность были пройдены без затруднений – максимальная температура процессора не превысила 79 градусов. Однако нужно иметь в виду, что профили из раздела Overclocking Presets включают CPU Load-line Calibration в чрезмерно агрессивном режиме Level 7, что приводит к заметному завышению процессорного напряжения при высокой нагрузке. Например, в нашем случае оно доходило до 1,52 В, что вряд ли можно назвать подходящей установкой для всех без исключения случаев.

EZ Tuning Wizard – более гибкое средство. Этот мастер сначала поинтересуется моделью использования компьютера и типом системы охлаждения и лишь после этого предложит свой вариант настроек, который включает не только изменение процессорного множителя, но и небольшое увеличение базовой частоты.

Например, для игровой системы и мощного воздушного охлаждения нашему тестовому Core i7-6700K был выставлен множитель x44, а для памяти выбран режим работы согласно XMP, но все эти настройки были сделаны при частоте BCLK, увеличенной до 103 МГц.

В результате такого сочетания настроек процессор заработал на частоте 4,53 ГГц, а память функционировала в режиме DDR4-3300. При этом напряжение на CPU плата оставила в положении Auto, и на практике под нагрузкой на вычислительные ядра подавалось 1,456 В. Такой вариант разгона поинтереснее предыдущего, однако стабильность при данных условиях может быть достигнута далеко не со всеми экземплярами CPU. Впрочем, в наших условиях проверка прошла без эксцессов, а максимальная температура процессора под нагрузкой не превышала 74 градусов.

Ещё интереснее действует третье автоматическое средство – технология TPU, которая умеет подбирать наиболее подходящие параметры работы процессора и памяти методом последовательных приближений для каждого конкретного случая. В UEFI BIOS материнской платы ASUS Maximus VIII Ranger можно выбрать два варианта работы этой функции – TPU I и TPU II.

Активировав настройку TPU I, мы получили разгон процессора до 4,1-4,3 ГГц с варьированием частоты в зависимости от нагрузки и увеличение частоты работы памяти до DDR3-2933. Увеличивать напряжение для такого разгона плата не стала, поэтому в итоге было получено относительно безопасное, но и, откровенно говоря, достаточно слабое улучшение производительности.

Естественно, что со стабильностью в таком режиме никаких проблем не возникло. Да и температуры оставались более чем комфортными. Процессор под максимальной нагрузкой прогревался всего лишь до 65 градусов.

Настройка TPU II оказалась более агрессивной, и частота процессора при её применении была повышена аж до 4,6 ГГц. Для памяти же был выбран режим DDR4-2933. Надо сказать, что и включение режима TPU II не привело к установке платой фиксированного повышенного напряжения на процессоре. Настройка V_Сore осталась в значении Auto, а на практике это вылилось в то, что при частоте 4,6 ГГц на процессор подавалось порядка 1,47 В.

Система оказалась стабильной и в таком состоянии. Процессор нагревался не более чем до 76 градусов и нормально проходил проверку в LinX 0.6.5. Однако несмотря на то, что настройка TPU II позволила достичь лучшего процессорного разгона среди всех вариантов автоматического оверклокинга, оптимальной её назвать вряд ли возможно. Так, при использовании этой технологии плата почему-то отказалась от активации профилей XMP для DDR4 SDRAM, и в результате память работала явно в не самом быстром своём режиме.

Всё это недвусмысленно указывает на то, что технологии автоматического разгона пока не могут тягаться со старым добрым ручным разгоном, когда параметры работы системы задаются опытным оверклокером с естественным, а не искусственным интеллектом. Иными словами, ручным подбором параметров можно достичь более впечатляющих успехов, а самое главное, полностью контролировать происходящие в системе процессы и не допускать таких установок, которые потенциально способны нанести процессору или другим компонентам системы какой-либо вред.

Материнская плата ASUS Maximus VIII Ranger уже использовалась нашей лабораторией при испытаниях скальпированного Core i7-6700K, и поэтому мы прекрасно знаем, что никаких проблем с увеличением частоты работы имеющегося экземпляра процессора до 4,7 ГГц (и даже выше) на этой платформе нет. Так, с используемым в этом тестировании кулером Noctua NH-U14S наш экземпляр Core i7-6700K смог стабильно работать при напряжении 1,46 В и установке опции CPU Load-line Calibration в положение Level 4. Попутно можно разогнать и память: имеющиеся в нашем распоряжении модули из комплекта Corsair Vengeance LPX CMK16GX4M2B3200C16R прекрасно берут режим DDR4-3200 с таймингами 16-18-18-36.

Тесты стабильности при таком разгоне прошли без каких-либо проблем, а максимальная температура процессора не превысила 76 градусов. Не слишком нагревалась и сама плата. По данным собственного мониторинга, её температура не выходила за пределы 37 градусов, а измеренная пирометром температура радиаторов конвертера питания при максимальной нагрузке на процессор достигала лишь 48 градусов. Иными словами, ASUS Maximus VIII Ranger можно смело назвать удачной платформой для разгона Skylake.
