Обзор материнской платы ASUS Prime X299-A: не Оптимус, но Прайм
Во вселенной роботов-трансформеров, с которой киноманов познакомил небезызвестный голливудский режиссёр Майкл Бэй, лидер автоботов Оптимус Прайм — не только самый сильный трансформер, но и самый благородный рыцарь. Проявляя исключительную любовь к людям и заботу о них, Оптимус Прайм постоянно стремится совершенствовать окружающий мир, равно как и компания ASUS стремится совершенствовать свои материнские платы, включая одноимённую серию Prime. В начале сентября мы уже протестировали ASUS Prime X299-Deluxe, которая оказалась идеальной во всём, за исключением цены. Сегодня же мы познакомимся с её младшей и более доступной сестрой – материнской платой ASUS Prime X299-A.  Данная модель отличается от флагмана отсутствием порта U.2 и модуля беспроводной сети — здесь только проводная. Также у неё на два высокоскоростных порта USB 3.1 Gen 2 меньше, нет некоторых кнопок на текстолите и скромнее комплектация с подсветкой. При этом вся элементная база у ASUS Prime X299-A точно такая же, как и у Deluxe-версии, а вот стоимость сразу на 35 % ниже. Похоже, что сегодня у нас на тестировании потенциальный хит. Впрочем, не будем забегать вперёд. ⇡#Обзор материнской платы ASUS Prime X299-A⇡#Технические характеристики и стоимость
*По данным «Яндекс.Маркета» на 19.10.2017. Упаковка и комплектация Картонная коробка, в которой поставляется ASUS Prime X299-A, оформлена так же, как и у Deluxe-версии, но выглядит немного ярче, поскольку внимание потенциальных покупателей здесь акцентируется на системе подсветки AURA. На обратной стороне коробки перечисляются все компоненты платы и отдельно описаны её ключевые особенности.
Традиционная наклейка со штрихкодами и номерами размещена на одном из торцов коробки.  Комплектация у ASUS Prime X299-A скромная. Помимо платы, в коробке вы найдёте только четыре SATA-кабеля с защёлками, жёсткий соединительный мостик 2-way SLI, заглушку на заднюю панель, винты и вертикальную пластину для установки накопителя M.2. Ещё есть маленькая колодка для подключения кабелей.  Также в комплекте обнаруживаются инструкция по установке, диск с драйверами и утилитами и маленькая памятка пользователя.  Никаких бонусов у ASUS Prime X299-A нет – не тот ценовой уровень, как вы понимаете. Страна производства платы – Китай, гарантия – 3 года. В нашей стране плату можно купить по цене от 17,4 тысячи рублей, а в зарубежных магазинах – от 218 евро (~14,9 тыс. руб.) без учёта стоимости доставки. Отметим, что для материнской платы с разъёмом LGA2066 это весьма демократичная стоимость. ⇡#Дизайн и особенностиASUS Prime X299-A выполнена в той же цветовой гамме, что и Deluxe-версия, да и вообще внешне очень похожа на флагманскую плату. Компоновка у данной модели классическая, а довольно большая часть текстолита с лицевой стороны закрыта пластиковым кожухом и радиаторами.

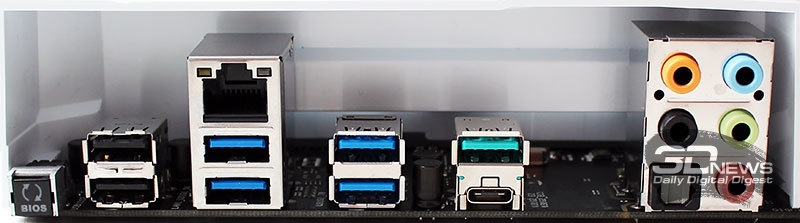

В дизайне нет ничего яркого и радикально выделяющегося, чем вроде как подчёркивается серьёзность продукта. Размеры платы составляют 305 × 244 мм, то есть она относится к стандартному форм-фактору ATX. На заднюю панель ASUS Prime X299-A выведены кнопка USB BIOS Flashback, восемь USB-портов, включая высокоскоростные USB 3.1 Gen 2, одна сетевая розетка RJ45 и аудиоразъёмы.  Свободного места здесь осталось ещё довольно много. Без кожуха и радиаторов, которые крепятся сквозь текстолит винтами, плата выглядит следующим образом.  Её порты и особенности приведены на схеме с сайта ASUS.  Оттуда же можно скачать и инструкцию по эксплуатации ASUS Prime X299-A, в которой вы найдёте более точное и детальное обозначение всех портов.
Процессорный разъём LGA2066 на плате отличается от себе подобных только отверстием для термодатчика в центре.  Разумеется, ASUS Prime X299-A поддерживает все процессоры Intel в конструктивном исполнении LGA2066, выпущенные или планируемые к выпуску в ближайшее время, причём большинство из них – уже с довольно ранней версии BIOS 0402 от 20 июня 2017 года. Восьмифазная система питания процессора здесь точно такая же, как и у Deluxe-версии, — она состоит из твердотельных конденсаторов и дросселей с ферритовым сердечником.
За управление питанием процессора отвечает контроллер Digi+ VRM ASP1405I.  Несмотря на значительную разницу в стоимости между ASUS Prime X299-A и ASUS Prime X299-Deluxe, на плате сохранен внешний тактовый генератор базовой частоты – ASUS Pro Clock II.  Работая в тандеме с микросхемой Turbo Processing Unit (TPU), ASUS Pro Clock II способен в автоматическом режиме разогнать процессор и в теории обеспечить при этом оптимальное сочетание всех параметров.  Со своей стороны отметим, что до той точности и тех результатов, которые можно получить при ручной настройке параметров системы при разгоне, этому тандему контроллеров ещё довольно далеко. Питанием плата обеспечивается через 24-контактный, 8-контактный и дополнительный, 4-контактный разъёмы.

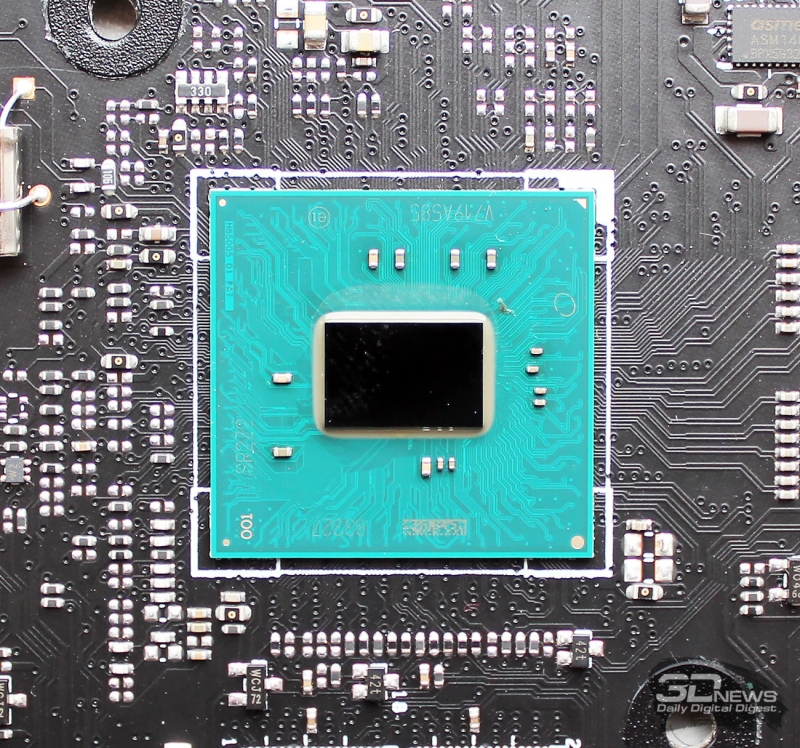

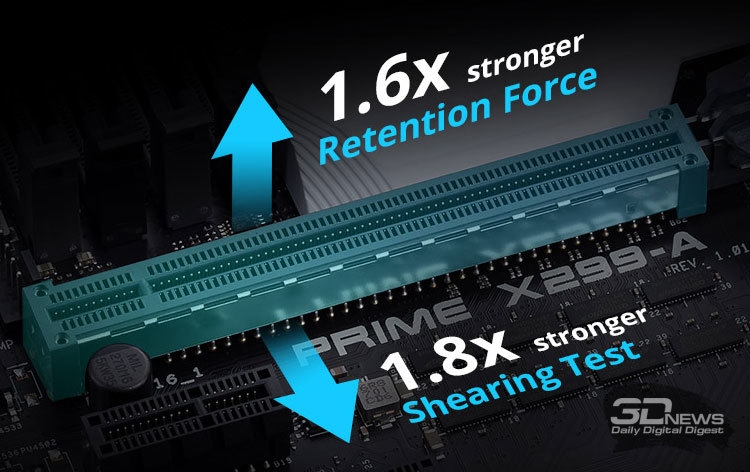

Все восемь слотов для модулей оперативной памяти лишены металлизированной оболочки и усиленной перемычки ключа, но оснащены защёлками только с одной стороны и попарно выкрашены в разные цвета.  В зависимости от типа установленного в плату процессора, максимальный объём памяти на ней может достигать 64 (Skylake-X) или 128 Гбайт (Kaby Lake-X). С перечнем поддерживаемых частот памяти ситуация интересна тем, что в характеристиках платы указаны только такие частоты: 4000 (O.C.), 3600 (O.C.), 2666, 2400 и 2133 МГц. При этом в BIOS доступно как минимум вдвое больше частот памяти — от 2133 до 4133 МГц с шагом 133 МГц. То есть по факту и здесь никаких отличий от Deluxe-версии нет. Поддерживается работа с профилями XMP (Extreme Memory Profile), также для этой платы сертифицирован большой перечень комплектов памяти. Отметим кнопку MemOK! рядом со слотами памяти, у верхнего правого угла текстолита.  Как мы недавно убедились, такая кнопка есть не на всех платах, выпускаемых тайваньской компанией. ASUS Prime X299-A оснащена шестью слотами PCI Express 3.0. Три из них имеют металлизированную оболочку SafeSlot.  Она усиливает эти слоты в 1,8 раза на излом и в 1,6 раза на выдёргивание.  Плата может одновременно работать с двумя или тремя видеокартами в режимах AMD CrossFireX или NVIDIA SLI. Как вы наверняка уже знаете, работоспособность таких связок будет напрямую зависеть от установленного в плату процессора и количества PCI-E-линий в нём. Все возможные варианты приведены в трёх таблицах из инструкции по эксплуатации.  Как и практически на всех платах данного класса, за распределение линий PCI-E на ASUS Prime X299-A отвечают мультиплексоры ASM1480.  Если верить официальному сайту Intel, стоимость чипсета Intel X299 Express, лежащего в основе всех плат с процессорным разъёмом LGA2066, составляет 74 доллара США.  Получается, что всё остальное на плате ASUS Prime X299-A стоит около 140 долларов США. ASUS Prime X299-A оснащена восемью чипсетными портами SATA III с пропускной способностью до 6 Гбит/с.  Кроме них, на плате есть два порта M.2 с пропускной способностью до 32 Гбит/с. Основной, M.2_1, расположен в зоне между вторым и третьим слотом PCI Express x16 — он может работать как с SATA-, так и с PCI Express-накопителями длиной до 80 мм.  Второй сориентирован вертикально, в нём накопители закрепляются с помощью входящей в комплект пластины ASUS Hyper M.2 x4. Этот порт поддерживает только накопители PCI Express, зато длиной до 110 мм. В общей сложности на ASUS Prime X299-A 15 портов USB. Чипсет Intel X299 Express обеспечивает работу 12 портов, из которых 8 относятся к USB 3.1 Gen 1 — они поровну разделены между задней панелью платы и внутренними разъёмами на текстолите. Ещё четыре порта USB 2.0 распределены по плате так же, как и USB 3.1 Gen 1.  Высокоскоростных портов USB 3.1 Gen 2 на ASUS Prime X299-A три штуки, и все они реализованы контроллерами ASMedia ASM3142 (перемаркированный ASM1142). Два выведены на заднюю панель (разъёмы Type-A и Type-C), а ещё один, внутренний, предназначен для передней панели корпуса системного блока.
Пропускная способность трёх этих интерфейсов может достигать 10 Гбит/с. Сетевой контроллер на ASUS Prime X299-A только один – гигабитный Intel WGI219-V с интегрированной системой защиты от электрических перегрузок ASUS LANGuard.  Поддерживается функция Turbo LAN с технологией управления сетевым трафиком cFosSpeed, которая позволяет снизить время доступа и повысить скорость соединения. Плата оснащается восьмиканальным HD-кодеком Crystal Sound 3, в основе которого лежит микросхема Realtek ALC S1220A, экранированная металлическим кожухом.  В состав аудиосистемы входит пять «аудиофильских» конденсаторов Nichicon японского производства, встроенный усилитель для наушников и предрегулятор питания. Кроме этого, левый и правый каналы разведены по разным слоям текстолита, а вся зона аудио на плате изолирована от остальных элементов токонепроводящей полосой.  Все эти оптимизации позволили производителю добиться соотношения «сигнал — шум» на линейном аудиовыходе 120 дБ, а на линейном входе – 113 дБ. Кроме того, поддерживается технология объёмного звучания DTS Headphone:X. Никаких особенностей в контроллере Super I/O платы ASUS Prime X299-A нет – это хорошо знакомый нам Nuvoton NCT6796D.  Плата поддерживает одновременное подключение 7 вентиляторов и управление ими. Один из разъёмов имеет повышенную мощность и способен обеспечить током требовательные помпы систем жидкостного охлаждения.  Есть на плате и разъём для подключения внешнего контроллера вентиляторов и термодатчиков – Fan Extension Card. Кстати, один разъём для внешнего термодатчика есть прямо на плате. На нижнем крае текстолита платы, помимо привычных разъёмов, отметим кнопку включения и индикатор POST-кодов.  Там же можно найти один из двух разъёмов для кабеля внешней подсветки (второй расположен вверху, у 8-контактного разъёма питания). Максимальная сила тока на каждом таком разъёме достигает 2 А. Поддерживаются RGB-ленты длиной до двух метров.  Световых эффектов в системе подсветки ASUS Aura, похоже, ещё добавилось, а управляет ей на плате одноимённый контроллер.  Охлаждение на ASUS Prime X299-A очень скромное: небольшой радиатор с термопрокладкой на элементах цепи VRM и второй радиатор на чипсете. Он же, кстати, охлаждает и накопители в горизонтальном M.2.  Отметим, что, в отличие от Deluxe-версии платы, в пластиковых кожухах данной модели подсветки нет. Возможности UEFI BIOS ASUS Prime X299-A оснащается одной 128-битной микросхемой BIOS с возможностью автоматического обновления или восстановления через порт USB Flashback. Для этого потребуется только накопитель с FAT32 и заранее скачанным образом BIOS, переименованным в X299A.CAP. Перед тестированием платы мы прошили в неё последний доступный на момент подготовки статьи BIOS версии 0802 от 15 сентября 2017 года. На скриншотах BIOS приведено состояние и настройки платы при максимально достигнутом разгоне; поскольку мы неоднократно изучали эту оболочку, то останавливаться будем только на наиболее интересных и (или) важных моментах. Кстати, сегодня мы приводим скриншоты BIOS на русском языке, чтобы продемонстрировать минимальную практическую полезность такого перевода.
Плата позволяет менять частоту BCLK в диапазоне от 80 до 300 МГц с шагом 0,1 МГц, а частоту PCI-Express — от 90 до 200 МГц. Последнюю лучше сразу зафиксировать на 100 МГц. Возможности ASUS Prime X299-A по изменению напряжений приведены в таблице.
Тайминги оперативной памяти в BIOS можно менять как угодно и в огромном количестве. В сегодняшней статье мы изменяли только некоторые из них, но и это принесло довольно заметный эффект, что мы продемонстрируем в разделе с тестированием платы.
Семь уровней стабилизации напряжения на ядре процессора Load-line Calibration можно найти в подразделе External Digi+ Power Control.  Ничем особенным не отличаются настройки режимов энергосбережения процессора CPU Power Management — всё так же, как и на других платах ASUS.  Вложенный подраздел Tweaker's Paradise открывает доступ к тонким настройкам режимов питания процессора и второстепенным напряжениям.
В дополнительном разделе собраны 12 подразделов с настройками всей периферии платы.
В разделе с мониторингом в сё привычно, удобно и просто.
Примечательно, что во встроенной утилите Q-fan control ручная настройка кривой скорости вентиляторов доступна только для процессорного вентилятора и первых двух после него. Остальные регулируются только автоматически, ну или мы просто не разобрались, как открыть доступ к их ручной настройке.  Раздел BIOS с загрузкой системы совершенно стандартен. Наверное, он такой у всех автоботов.
Как говорится, к хорошему привыкаешь быстро, поэтом сейчас уже трудно себе представить, что всего лишь пару-тройку лет назад в BIOS материнских плат не было такой удобной функции, как создание профилей настроек.  Совсем уж начинающим оверклокерам пригодится функция автоматического подбора параметров системы при разгоне – EZ Tuning Wizard.  Остальным мы всё же рекомендуем изучить оверклокинг глубже и серьёзнее, чтобы достигать более высоких результатов.  Нет смысла упоминать, что оболочка работает быстро и безошибочно, ведь её микрокод отточен на большом числе плат ASUS предыдущих поколений, а программисты компании, пожалуй, оперативнее всех вылавливают баги, регулярно выпуская обновления BIOS. Разгон и стабильность Проверка стабильности, оверклокерского потенциала и производительности материнской платы ASUS Prime X299-A была проведена в закрытом корпусе системного блока при комнатной температуре около 22 градусов Цельсия. Конфигурация состояла из следующих комплектующих:
Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro версии 1703 (15063.296) с установкой следующих драйверов:
Стабильность системы при разгоне мы проверяли стресс-утилитой Prime95 версии 29.3 и другими бенчмарками, а мониторинг проводился с помощью HWiNFO64 версии 5.59-3260 и новее. Прежде всего с помощью утилиты AIDA64 Extreme приведём характеристики платы в номинальном режиме её работы.  При запуске собранной на ASUS Prime X299-A системы никаких сложностей не возникло, если не считать неработоспособность XMP нашего комплекта памяти на частотах 2800 и 3000 МГц. Напомним, что с точно такой же проблемой мы столкнулись и на материнской плате ASUS ROG Strix X299-E Gaming. Поэтому для старта пришлось выбрать частоту памяти 2667 МГц. В остальном всё было штатно, а процессор работал в турборежимах с автоматической регулировкой напряжения.  Во время теста Prime95 температуры процессора были довольно высоки для его штатных частот, как и напряжения по отдельным ядрам, — они достигали 78 градусов Цельсия и 1,273 В соответственно.  При этом элементы VRM прогревались до 59 градусов Цельсия, а энергопотребление системы достигало отметки 321 ватт. Прежде чем перейти к разгону процессора и памяти на плате ASUS Prime X299-A, мы попробовали настроить быстрый и одновременно экономичный режим процессора. Для этого его множитель был зафиксирован в значении 40 по всем ядрам, уровень LLC остался на четвёрке, а напряжение нам постепенно удалось опустить до 0,980 В.  С такими настройками температура процессора снизилась на 10 градусов Цельсия по самому горячему ядру, а температура VRM – на 8 градусов Цельсия.  А вот на максимальном уровне энергопотребления такая настройка сказалась не столь заметно — оно снизилось до 296 ватт. Для разгона процессора Intel Core i9-7900X с помощью множителя мы выставили его частоту на отметке 4400 МГц при том же уровне LLC и далее подбирали минимально возможное напряжение, при котором сохранялась стабильность. Оно оказалось равным 1,120 В.  В тесте Prime95 температуры процессора повышались до 92 градусов Цельсия — это выше, чем мы ранее получали на плате ASUS ROG Strix X299-E Gaming. Элементы VRM прогрелись до 69 градусов Цельсия.  Дальнейший разгон процессора, несмотря на точно такую же элементную базу, как и на ASUS ROG Strix X299-E Gaming, с платой ASUS Prime X299-A не удался, так как стабильности на 4500 МГц не было при любых сочетаниях напряжений и уровней стабилизации. А поскольку память на этой плате не разгонялась выше 2933 МГц, мы решили потратить остававшееся время на кое-что другое. Речь идёт о занижении таймингов оперативной памяти. Если на плате ASUS ROG Strix X299-E Gaming мы остановились на 2933 МГц с таймингами 16-16-16-28 CR1, попросту не поверив в возможность дальнейшего их снижения (да и время, отвёденное на тест платы, уже подходило к концу), то на ASUS Prime X299-A нам удалось добиться стабильности четырёхканального комплекта Corsair Vengeance LPX (CMK16GX4M4A2800C16) на частоте 2933 МГц с основными таймингами 14-14-14-28 CR1. Более того, мы снизили ещё и несколько второстепенных таймингов, в том числе Refresh Cycle Time (tRFC) — до 250, а параметр tREFI был повышен до максимально возможного значения 32767. Вот как выглядели окончательные настройки оперативной памяти на плате ASUS Prime X299-A.  Сколько такие настройки принесли прироста производительности и где именно — мы с вами сейчас узнаем. Производительность Ну что же, так как пока самой быстрой из плат с чипсетом Intel X299 Express у нас является ASUS ROG Strix X299-E Gaming с разгоном процессора до 4,5 ГГц, то с ней мы и сравним сегодня ASUS Prime X299-A. Увы, но до такой частоты процессора мы сегодня не добрались, остановившись на 4,4 ГГц, зато смогли больше времени уделить таймингам оперативной памяти. Сможет ли за счёт них более доступная плата ASUS компенсировать 100 МГц разницы в частоте процессора? Посмотрим.

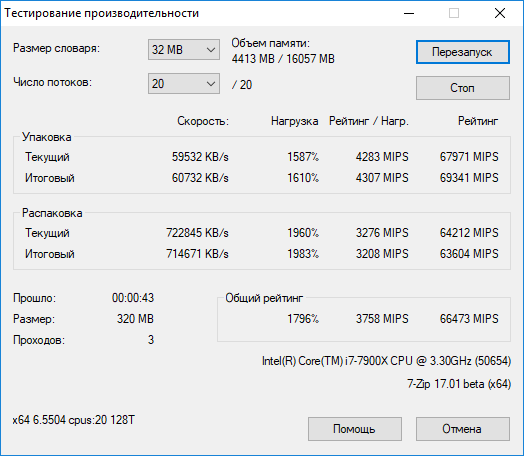

Не только смогла, но и в некоторых тестах уверенно победила. Как говорит Оптимус Прайм, «я возвышусь – ты падёшь!». Так и скромная ASUS Prime X299-A одолела свою сестру из элитной категории ROG. Особенно впечатляет разница в операциях работы с памятью, архиваторе WinRAR и процессорном тесте 3DMark Time Spy. Так что, если есть желание и время проверить возможности выбранной памяти на предмет работы с более низкими таймингами, то пренебрегать такой настройкой не стоит. ⇡#ЗаключениеПосле изучения материнской платы ASUS Prime X299-A, результатов её тестирования и розничной стоимости мы можем сказать, что это пока лучшая из протестированных нами плат для процессоров с разъёмом LGA2066, даже несмотря на тот факт, что мы не достигли предельного разгона процессора на используемом воздушном охлаждении. Она оснащена той же силовой цепью питания CPU, что и у Deluxe-версии или плат серии ROG (не считая APEX и Extreme), и имеет исчерпывающий набор контроллеров и портов для любых целей и задач. Чего же у неё нет? Беспроводной сети и второй проводной, дополнительных индикаторов и расширенной системы подсветки, порта U.2 и ещё двух портов USB 3.1 Gen 2, а также более богатой комплектации. Вот, собственно, и всё. На наш взгляд, большинству пользователей все перечисленные особенности более дорогих плат попросту не нужны, а всё остальное ASUS Prime X299-A умеет делать ничуть не хуже. В итоге мы без сомнений можем рекомендовать данную модель в качестве основы для очень производительной системы и уверенного разгона процессора.
