Обзор и тестирование материнской платы ASUS Prime X399-A: в шаге от идеала

⇣ Содержание

#Возможности UEFI BIOS

Перед тестированием платы мы прошили в неё последний доступный на момент подготовки статьи BIOS версии 0407 от 5 января 2018 года. Пусть здесь на скриншотах BIOS мы и раскроем детали следующего раздела статьи, но вероятность того, что эти настройки кому-то помогут при оверклокинге процессора или памяти всё же перевешивает сохранение интриги. Так что смотрите, изучайте и поправляйте эти настройки в комментариях к статье. Что касается самой оболочки, то ничего нового в сравнении с BIOS предыдущих плат ASUS серии Prime в ней нет, поэтому подробно останавливаться на ней мы сегодня не будем.

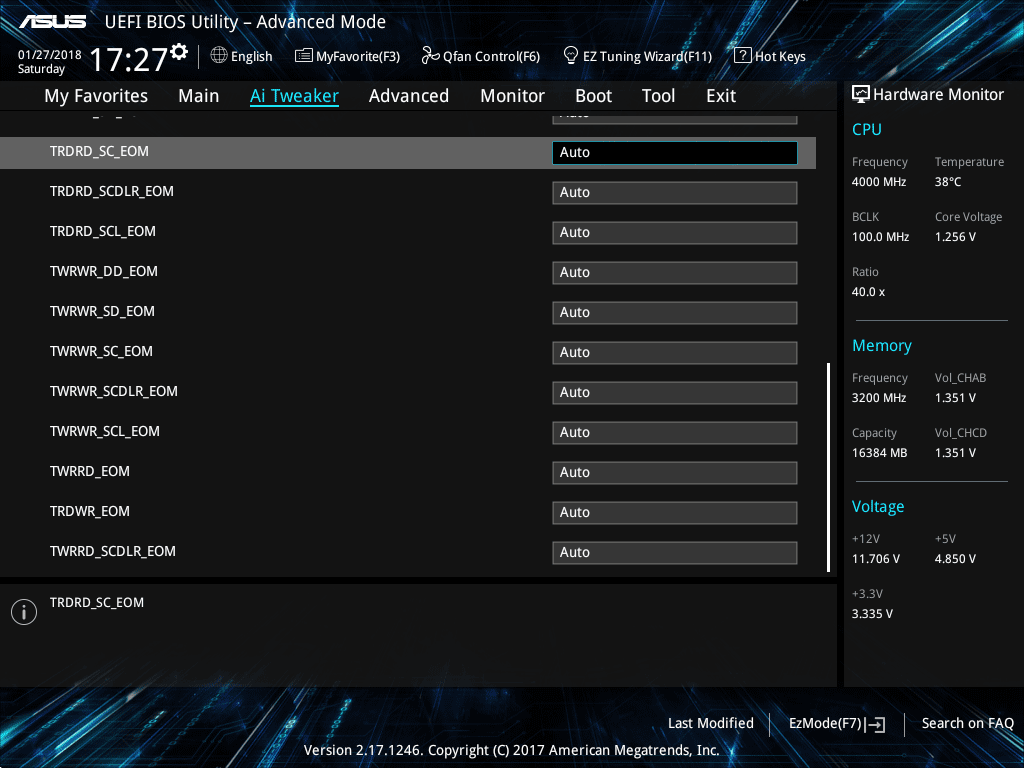

В разделе с настройками разгона в очередной раз впечатляет количество доступных для изменения таймингов оперативной памяти.

Более того, теперь здесь появился отдельный подраздел с готовыми наборами настроек от ставшего известным гуру по настройкам таймингов для AMD Ryzen — энтузиаста с ником Stilt, обитающего на форуме Overclock.net.

Настройки стабилизации напряжения на ядре процессора, оперативной памяти и прочих напряжений собраны в подразделе Digi+ Power Control.

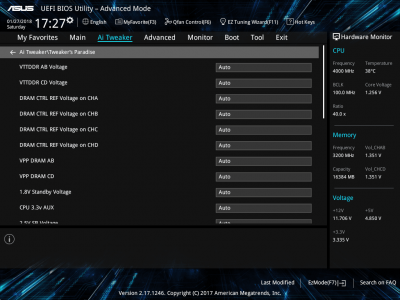

Есть в BIOS и привычный подраздел Tweaker's Paradise с массой дополнительных настроек, которые вряд ли когда-нибудь понадобятся большинству пользователей.

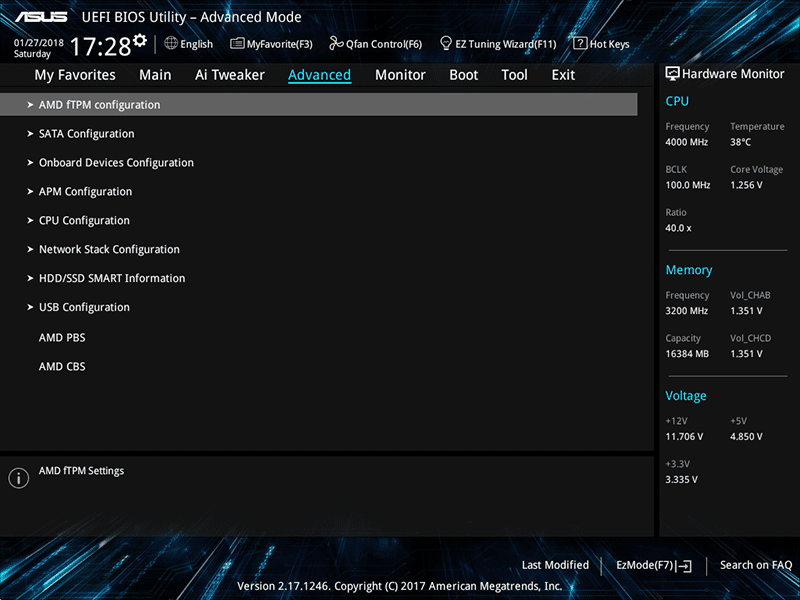

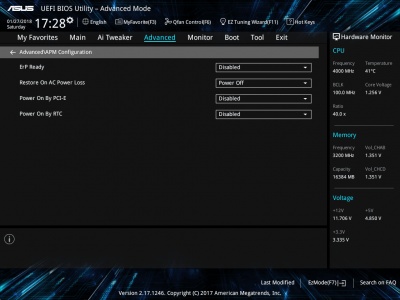

Основной раздел Advanced вобрал в себя 10 подразделов с настройками процессора и контроллеров платы.

Мониторинг платы выводит данные температуры в двух единицах измерения и отображает скорости подключённых к плате вентиляторов.

Отметим, что по умолчанию маленький вентилятор радиатора цепи VRM отключён, но его можно активировать через встроенную в BIOS утилиту Q-fan control, отдельно настроив его кривую.

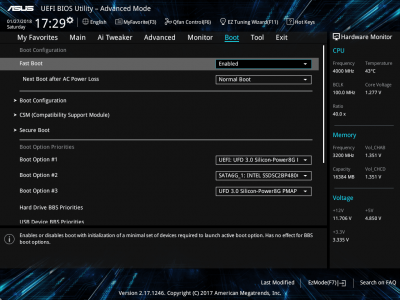

Далее следуют разделы с параметрами загрузки системы и встроенными утилитами.

Завершает программную оболочку платы основной раздел Exit.

К работе BIOS платы ASUS Prime X399-A в процессе её изучения у нас не оказалось никаких вопросов.

#Разгон и стабильность

Проверка стабильности, оверклокерского потенциала и производительности материнской платы ASUS Prime X399-A была проведена в закрытом корпусе системного блока при комнатной температуре около 24 градусов Цельсия. Конфигурация состояла из следующих комплектующих:

  • системная плата: ASUS Prime X399-A (AMD X399, Socket TR4, BIOS 0407 от 05.01.2018);
  • процессор: AMD Ryzen Threadripper 1920X 3,5-4,2ГГц (14 нм, ZP-B1, L2 12 × 512 Kбайт, L3 8 Мбайт, TDP 180 Вт);
  • система охлаждения CPU: Noctua NH-U14S TR4-SP3 (два 140-мм вентилятора Noctua NF-A15 на 710–1530 об/мин);
  • термоинтерфейс: ARCTIC MX-4;
  • видеокарта: Gigabyte GeForce GTX 950 WF2 OC 2 Гбайт 1102-1279/6612 МГц;
  • оперативная память: DDR4 4 × 4 Гбайт Corsair Vengeance LPX 2800 МГц (CMK16GX4M4A2800C16) (XMP 2800 МГц/16-18-18-36_2T/1,2 В или 3000 МГц/16-18-18-36_2T/1,35 В);
  • системный диск: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
  • диск для программ и игр: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
  • архивный диск: Samsung Ecogreen F4 HD204UI 2 Тбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
  • звуковая карта: Auzen X-Fi HomeTheater HD;
  • корпус: Thermaltake Core X71 пять [be quiet! Silent Wings 2 (BL063) на 900 об/мин];
  • панель управления и мониторинга: Zalman ZM-MFC3;
  • блок питания: Corsair AX1500i Digital ATX (1500 Вт, 80 Plus Titanium), 140-мм вентилятор.

Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro версии 1709 (16299.19) с установкой следующих драйверов:

Стабильность системы при разгоне мы проверяли стресс-утилитой Prime95 версии 29.4 и другими бенчмарками, а мониторинг проводился с помощью HWiNFO64 версии 5.71-3330 и новее.

Сначала с помощью утилиты AIDA64 Extreme приведём характеристики платы в номинальном режиме её работы.

Первый запуск собранной на ASUS Prime X399-A системы мы провели при практически полностью автоматических настройках BIOS, не считая отключения неиспользуемых контроллеров. Процессор работал в штатном режиме на частотах до 4,2 ГГц, а вот XMP памяти плата не «подхватила», ограничившись минимальными 2133 МГц.

Конечно же, никаких проблем со стабильностью в таком режиме работы не было, да и температуры даже под Prime95 не превышали 56 градусов Цельсия по процессору и 53 градусов Цельсия по элементам цепей VRM.

При этом нельзя не отметить, что напряжение на ядрах процессора изменялось в довольно широких пределах – от 1,094 до 1,481 В!

Первой ступенью разгона процессора стали 3,9 ГГц одновременно по всем ядрам (напомним, что без разгона AMD Ryzen Threadripper 1920X по всем ядрам может работать только на 3,5 ГГц) с фиксацией LLC на четвёртом уровне и подбором минимально возможного напряжения. Последнее в BIOS платы оказалось равно 1,2125 В.

Разогнанный до 3,9 ГГц двенадцатиядерный процессор под Prime95 стал греться примерно на 10 градусов Цельсия сильнее, чем в режиме по умолчанию, а температура VRM увеличилась на 9 градусов Цельсия.

Тем не менее в целом температуры были ещё далекими от критических, поэтому мы продолжили наши изыскания в разгоне.

Следующей ступенью стали 4,0 ГГц при том же уровне LLC, для которых напряжение в BIOS пришлось повысить до 1,300 В.

Максимальная температура процессора увеличилась до 74,5 градусов Цельсия, а температура элементов цепей VRM – до 68 градусов.

В принципе, запас по температурам ещё оставался, но даже при повышении напряжения на ядре до 1,4 В стабильности на следующей ступени – 4,1 ГГц – достичь никак не удавалось, как и на промежуточных значениях 4,025, 4,050 и 4,075 ГГц. Поэтому окончательным разгоном нашего экземпляра AMD Ryzen Threadripper на плате ASUS Prime X399-A стали 4,0 ГГц при 1,3 В, а оставшееся время было отведено на разгон памяти.

Четырёхканальный комплект Corsair Vengeance LPX (CMK16GX4M4A2800C16), номинальная частота которого составляет 3,0 ГГц, удалось разогнать до 3,2 ГГц при напряжении 1,355 В. При этом основные тайминги были понижены до 16-16-16-30 CR1, а из второстепенных, но также влияющих на производительность мы понизили tRC до 55 и tRFC до 416.

Для платформы AMD Ryzen, да ещё и в четырёхканальном режиме работы, это очень неплохой результат, хотя мы не исключаем, что, потратив ещё неделю, мы смогли бы дополнительно понизить некоторые из второстепенных таймингов. Теперь проверим производительность разогнанной на ASUS Prime X399-A платформы.

#Производительность

ASUS Prime X399-A с разогнанным до 4,0 ГГц двенадцатиядерным процессором AMD Ryzen Threadripper 1920X мы сравним с платформой на ASUS Prime X299-A с десятиядерным процессором Intel Core i9-7900X на частоте 4,4 ГГц и памятью на 2,933 ГГц, но с лучше заниженными таймингами. Стоимость этих двух плат ASUS практически одинакова, а вот из процессоров AMD выигрывает по цене около 10 тысяч рублей в российской рознице, к тому же в его активе на два ядра больше. Посмотрим, какая из платформ окажется быстрее.

ASUS Prime X399-A
AMD Ryzen Threadripper 1920X @4,0 ГГц
DDR4 4 × 4 Гбайт Corsair Vengeance LPX
3,2 ГГц 16-16-16-31 CR1 tRFC416
ASUS Prime X299-A
Intel Core i9-7900X @4,4 ГГц
DDR4 4 × 4 Гбайт Corsair Vengeance LPX
2,933 ГГц 14-14-14-28 CR1 tRFC250

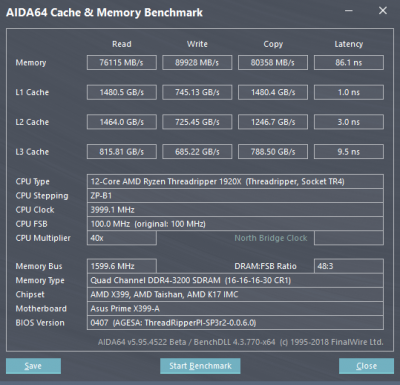

AIDA64 Extreme 5 cache & memory benchmark
WinRAR 5.50 x64

7-zip 18.01 beta x64
HWBOT x265 v2.0.0
EZ CD Audio Converter (FLAC в MP3 320 Кбит/с)
Blender 2.79
Corona 1.3 Benchmark
CINEBENCH R15 x64
3DMark 2.4.4180 64, Time Spy CPU test

Платформа Intel одержала победы в тестах пропускной способности памяти, WinRAR (самое существенное преимущество), кодировании видео и аудио, а также CPU-тесте 3DMark. В свою очередь, за AMD остались победы в рендерах Blender, Corona и Cinebench. В архиваторе 7-Zip результаты практически одинаковы.

#Заключение

Материнская плата ASUS Prime X399-A, несмотря на самую низкую для плат под AMD Ryzen Threadripper своего класса стоимость, в целом оставила о себе хорошее впечатление. Она отлично справляется с разгоном процессора, уверенно держит разгон памяти, впечатляя обилием настроек её таймингов, теоретически способна работать с четырьмя видеокартами одновременно и имеет большое количество USB-портов на задней панели и текстолите. Кроме того, к ней можно подключить шесть SATA-накопителей, два M.2 и один U.2. У неё довольно приличный звук, исчерпывающие возможности мониторинга и управления вентиляторами, индикатор POST-кодов и расширяемая система подсветки.

Почти идеальную (с учётом цены) картину портит жужжащий вентилятор на радиаторе VRM, который, конечно, можно отключить, но в таком случае систему лучше не разгонять. Ну и формат E-ATX, доставляющий неудобства даже в самых просторных корпусах системных блоков. Тем не менее плата отменная, и мы смело можем рекомендовать её в качестве основы для конфигураций с многоядерными процессорами AMD Ryzen Threadripper.
