Обзор и тестирование материнской платы ASRock Fatal1ty AB350 Gaming-ITX/ac
Сегодня у нас на тестах очередная плата ASRock из серии Fatal1ty, и, как и ранее протестированная ASRock Fatal1ty Z370 Gaming-ITX/ac, она выполнена в очень компактном форм-факторе mini-ITX. Речь пойдёт о модели ASRock Fatal1ty AB350 Gaming-ITX/ac, в которой разработчики также постарались предусмотреть не только все актуальные контроллеры и интерфейсы, но и возможности разгона процессоров. Как у них это получилось и на что действительно способна эта малютка, мы сейчас с вами и узнаем. Технические характеристики и стоимость

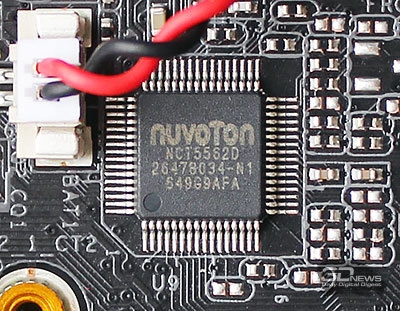

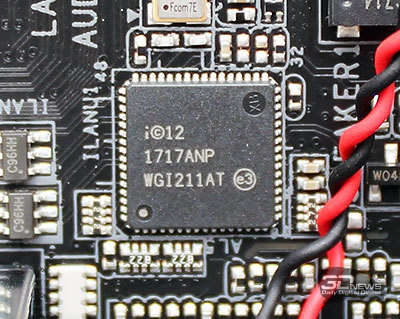

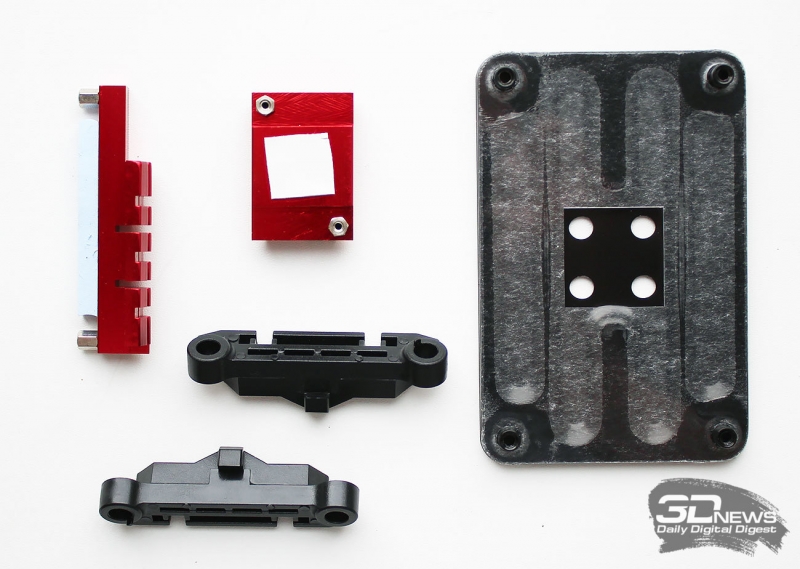

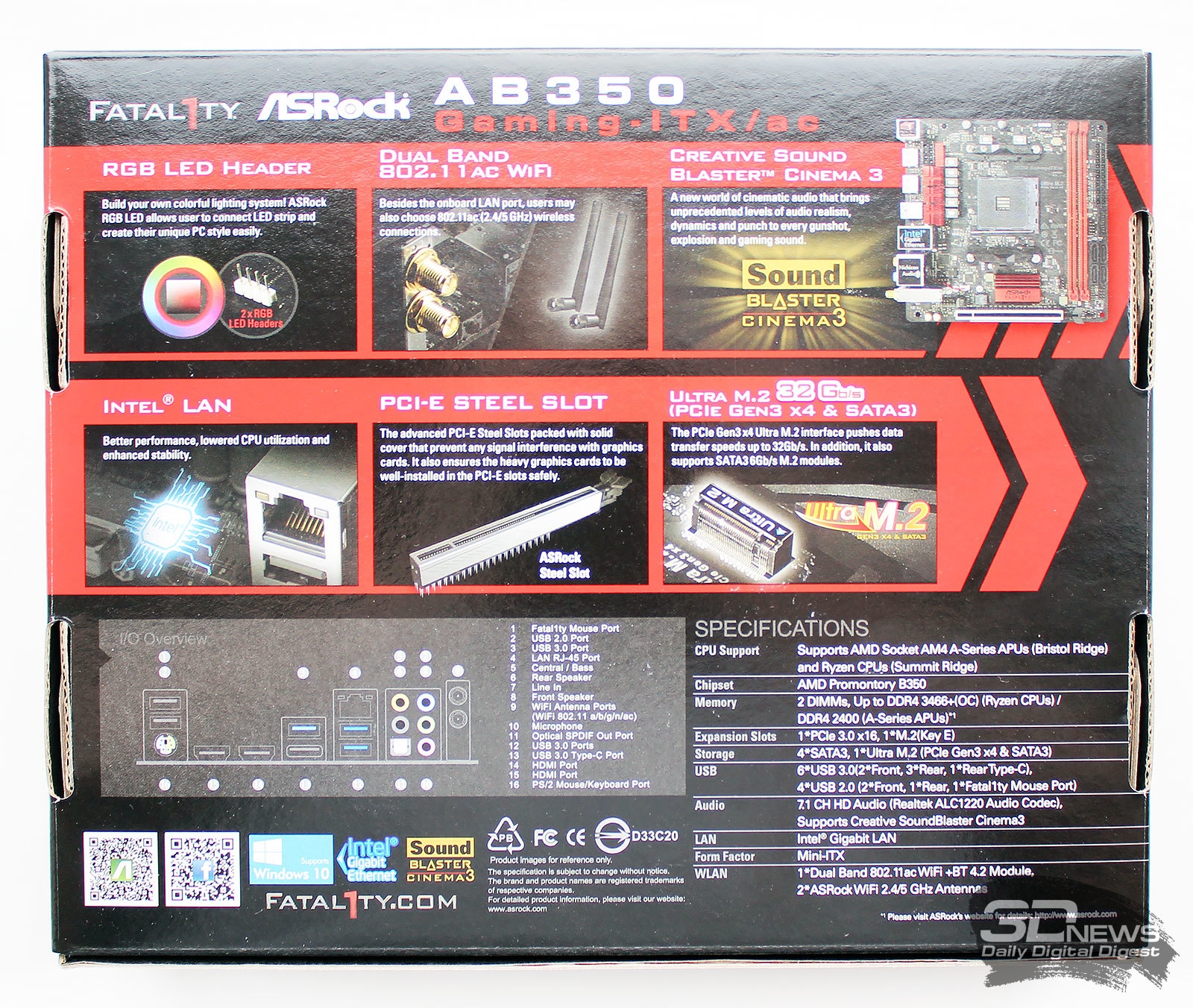

⇡#Упаковка и комплектацияПод стать самой материнской плате, её коробка, выполненная из прочного картона, предельно компактна. Тем не менее маркетологам удалось разместить на её сторонах всю необходимую информацию о находящемся внутри продукте и даже привести краткие технические характеристики разъёмов на задней панели. Серийный номер платы и номер партии, а также массу, габариты и страну производства можно узнать на стикере с одного из торцов коробки. В комплекте поставки находятся два SATA-кабеля, две антенны беспроводного модуля связи, заглушка на заднюю панель, винт для крепления накопителя M.2, несколько инструкций и DVD с драйверами и утилитами. Выпущенная во Вьетнаме ASRock Fatal1ty AB350 Gaming-ITX/ac обеспечивается трёхлетней гарантией и в российских магазинах продаётся по цене от 8 000 рублей. ⇡#Дизайн и особенностиТёмный матовый текстолит удачно расцвечен алыми радиаторами на чипсете и силовой цепи питания процессора, а также слотами оперативной памяти того же цвета, поэтому выглядит ASRock Fatal1ty AB350 Gaming-ITX/ac довольно привлекательно. Плата базируется на текстолите повышенной плотности с удвоенной толщиной медных слоёв. Её размеры составляют всего 170 × 170 мм, поэтому плотность элементов на ней очень высокая. Ключевые особенности платы отмечены на схеме ниже. Более подробно элементы приведены на схеме из инструкции по эксплуатации. На задней панели платы размещены шесть портов USB, комбинированный PS/2-порт, два видеовыхода HDMI, сетевая розетка RJ-45, оптический S/P-DIF и пять 3,5-мм аудиоразъёмов, а также два антенных порта модуля беспроводной связи. Сняв маленькие радиаторы с VRM-цепи и чипсета, можно детально изучить все элементы на этом кусочке текстолита. Процессорный разъём здесь, пожалуй, единственный стандартный компонент, не имеющий каких-либо фирменных особенностей и оптимизаций. В него можно установить любые процессоры с разъёмом Socket AM4 семейства AMD Ryzen, включая последние Bristol Ridge, а также процессоры Athlon/А-серии. Полный перечень поддерживаемых процессоров приведён на странице поддержки платы. На питание процессора здесь отведены три удвоенные фазы плюс ещё две отдельные фазы на CPU NB/SoC. Питание процессора дополнительно усилено твердотельными конденсаторами на обратной стороне текстолита. В качестве элементов цепи питания используются японские «премиальные» конденсаторы Nichicon с заявленным сроком службы не менее 12 тысяч часов и Dual-N MOSFET. Управлением питанием процессора на плате занимается ШИМ-контроллер Intersil ISL95712. Два разъёма питания с контактами повышенной плотности обеспечат плату необходимыми токами и мощностью, однако 8-контактный разъём размещён на текстолите довольно неудобно. Впрочем, на платах формата mini-ITX с этим приходится сталкиваться постоянно. Чипсет AMD Promontory B350 выпущен на четвёртой неделе 2017 года и относится к версии А2. От флагманского AMD X370 он отличается меньшим количеством USB- и SATA-портов, отсутствием поддержки мультипроцессорных графических конфигураций и числом линий PCI Express. При этом функции оверклокинга данным набором системной логики в полной мере поддерживаются. Два слота DIMM для оперативной памяти стандарта DDR4 окрашены в красный цвет, поэтому найти их на текстолите будет не сложно. Суммарный объём памяти на ASRock Fatal1ty AB350 Gaming-ITX/ac может достигать 32 Гбайт, чего даже сегодня будет достаточно для любых задач, которые можно поставить для такой платы. Максимальная частота памяти может достигать 3466 МГц в двухканальном режиме, а полный перечень сертифицированных для данной модели платы ASRock модулей можно изучить на странице поддержки. Добавим, что контакты в слотах DIMM покрыты 15-мкм золотом и что на питание памяти отведена одна фаза. Слот PCI Express 3.0 x16 на ASRock Fatal1ty AB350 Gaming-ITX/ac только один, но облачён в металлическую оболочку и имеет 15-мкм покрытие контактов золотом. В качестве коммутатора здесь использована одна микросхема NXP L04083B. Портов SATA 3 с пропускной способностью до 6 Гбит/с здесь четыре, все они сориентированы вертикально — в целях экономии места. На обратной стороне текстолита размещён высокоскоростной порт Ultra M.2 с пропускной способностью до 32 Гбит/с. Он поддерживает как PCI Express-, так и SATA-накопители, но их длина должна равняться ровно 80 мм — другие форматы в спецификациях не заявлены. Впрочем, отверстие под закрепление 60-мм накопителя здесь есть, но опорная втулка по каким-то причинам отсутствует. Проводной сетевой контроллер на плате реализован микросхемой Intel I211-AT. Стоит он всего 2,13 доллара США и выпускается аж с конца 2012 года. Поддерживается технология защиты от электростатических разрядов ESD Protection. Также плата оснащена беспроводным сетевым контроллером Intel Wireless-AC 8265 с Wi-Fi-модулем с поддержкой стандартов 802.11 a/b/g/n/ac и Bluetooth 4.2/3.0+ High speed class II. Модуль может работать в двух диапазонах — 2,4 и 5,0 ГГц, а заявленная в спецификациях максимальная скорость передачи данных составляет 433 Мбит/с. В общей сложности на маленькой ASRock Fatal1ty AB350 Gaming-ITX/ac разработчикам удалось разместить десять портов USB. Шесть из них расположены на задней панели, и вы их уже видели выше, а ещё четыре – два USB 2.0 и два USB 3.1 Gen1 – можно подключить к разъёмам на текстолите. Несмотря на тот факт, что на задней панели есть порты Type-C и Type-А бирюзовой окраски, они являются обычными USB 3.1 Gen1, а не высокоскоростными USB 3.1 Gen2. Звук на плате реализован, пожалуй, наиболее популярным 7.1-канальным HD-кодеком Realtek ALC1220, который в случае с ASRock Fatal1ty AB350 Gaming-ITX/ac получил дополнительный набор аппаратных и программных оптимизаций. Рядом с аудиопроцессором удалось разместить пару японских аудиоконденсаторов Nichicon Fine Gold Series, изолировать зону аудио токонепроводящими полосками, а также развести левый и правый каналы по разным слоям текстолита. На программном уровне улучшить звук должны технологии Creative Sound Blaster Cinema 3, Premium Blu-ray audio, Pure Power-In и Direct Drive. За функции мониторинга, Super I/O и работу комбинированного порта PS/2 на плате отвечает контроллер Nuvoton NCT5562D. Для подключения вентиляторов здесь предусмотрены три четырёхконтактных разъёма, один из которых может обеспечить питанием энергоёмкие помпы систем жидкостного охлаждения мощностью до 18 Вт. Что касается подсветки, то на самой плате её нет, зато есть отдельный разъём для подключения внешних светодиодных лент. Из прочих разъёмов на плате отметим коннектор LPC (Low Pin Count) и группу коннекторов для кабелей передней панели корпуса системного блока. Рядом с ними виден переключатель сброса CMOS, которым нам, к счастью, не довелось воспользоваться за всё время тестирования. Охлаждение на плате такое же минималистичное, как и она сама. Оба радиатора (VRM и чипсета) выполнены из алюминия и контактируют со своими подопечными через термопрокладки. Микросхема BIOS на плате одна, 128-битная. Для батарейки места на текстолите вообще не нашлось, поэтому её приклеили вертикально к блоку с аудиоразъёмами. ⇡#Возможности UEFI BIOSASRock Fatal1ty AB350 Gaming-ITX/ac мы тестировали на последней доступной на момент подготовки статьи версии BIOS 4.51 beta от 8 марта 2018 года. Примечательно, что базового режима EZ Mode в BIOS материнской платы нет вообще, поэтому сразу стартует расширенный режим, в котором есть один информационный раздел и семь разделов для настройки платы и установленных в неё комплектующих. OC Tweaker разительно беднее по количеству настроек, чем аналогичные разделы BIOS в полноразмерных материнских платах ASRock. Тем не менее здесь можно найти возможность настройки частоты и напряжения процессора, выбор профиля оперативной памяти и настройки по нескольким второстепенным напряжениям. Отметим отсутствие пункта со стабилизацией напряжения на ядре процессора. Судя по всему, LLC здесь вообще нет. Внутри этого же раздела находится вложенный подраздел с настройками таймингов оперативной памяти. Здесь их более чем достаточно, а также имеются дополнительные настройки шины памяти. В разделе Advanced собраны восемь подразделов с настройками процессора, чипсета, контроллеров и периферийных устройств материнской платы. В основном разделе Tool можно найти всего три встроенных утилиты. Минималистично по настройкам выглядит и раздел с мониторингом. Благо встроенная утилита FAN-Tastic Tuning из BIOS никуда не делась — она позволяет настроить любой из подключённых к плате вентиляторов как угодно. Стандартно выглядят разделы BIOS с параметрами загрузки системы и сохранения параметров. Мы нередко хвалим программистов ASRock за ту скорость, с которой работает оболочка BIOS, и за то, как быстро плата проходит процедуру POST. Приятно видеть, что и сегодняшняя ASRock Fatal1ty AB350 Gaming-ITX/ac не стала исключением в этом плане. ⇡#Разгон и стабильностьПроверка стабильности, оверклокерского потенциала и производительности материнской платы была проведена в закрытом корпусе системного блока при комнатной температуре около 25 градусов Цельсия. Конфигурация состояла из следующих комплектующих:

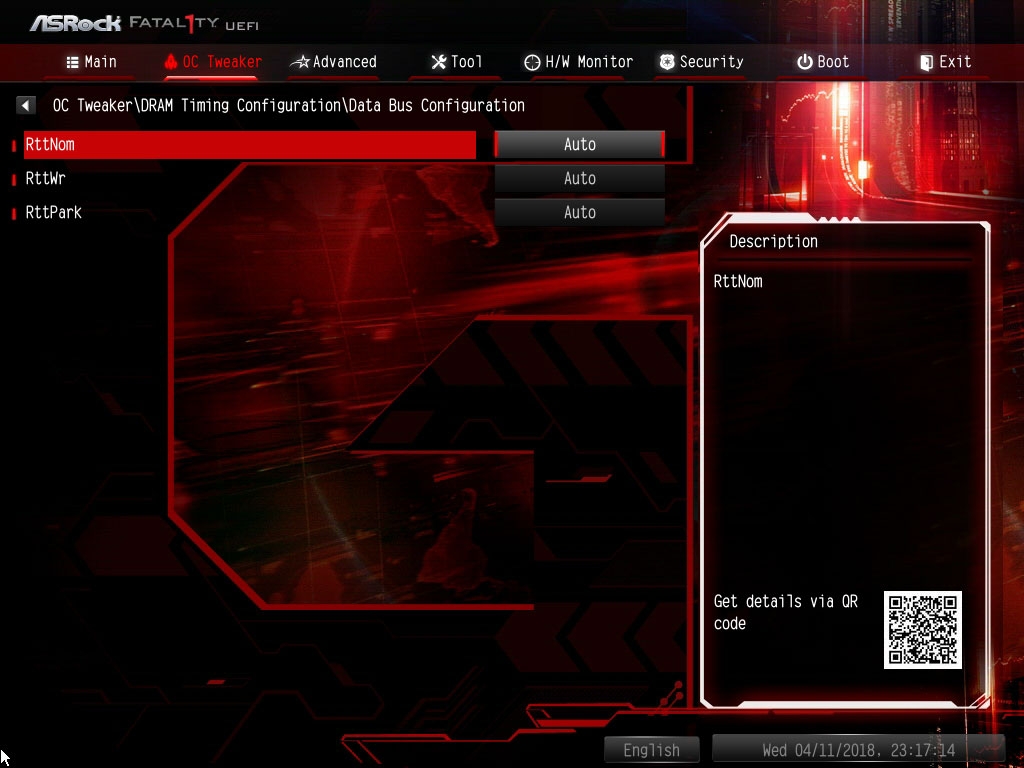

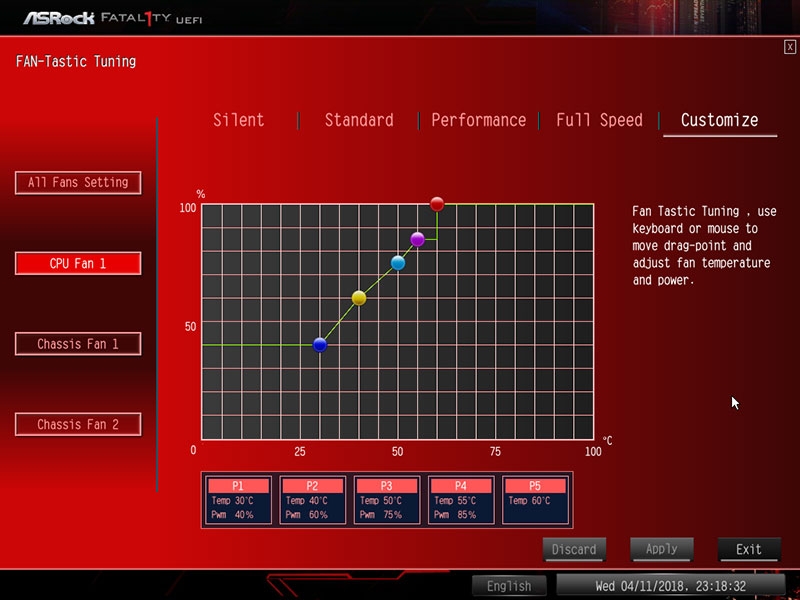

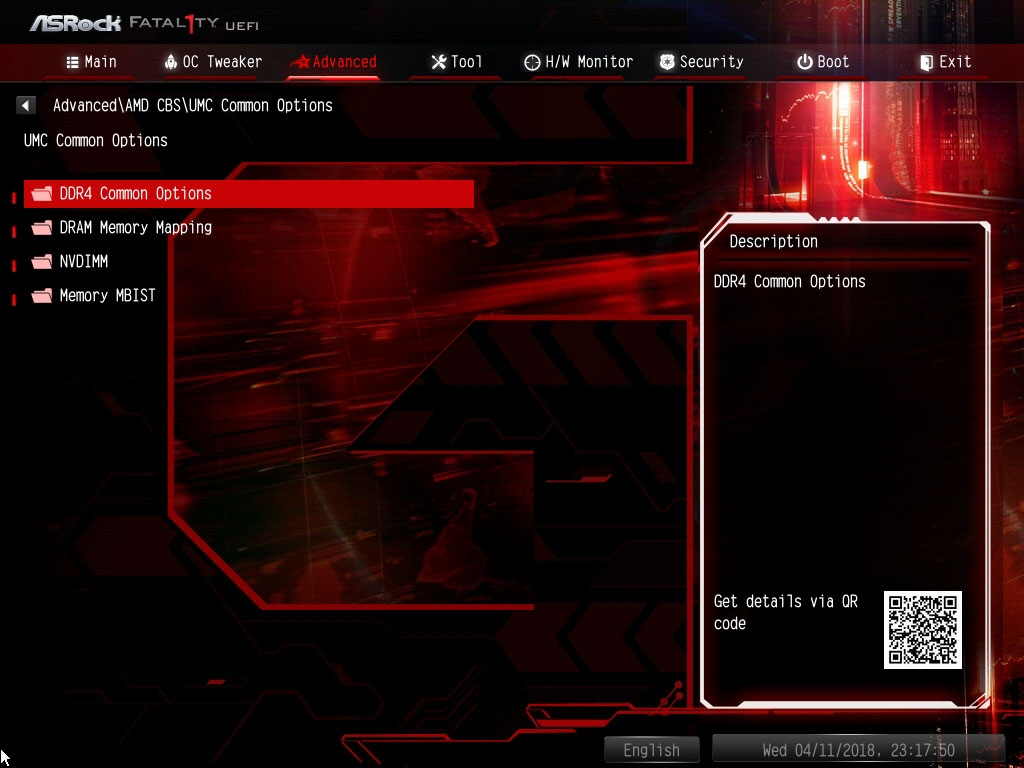

Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro версии 1703 (16299.19) с установкой следующих драйверов:
Стабильность системы при разгоне мы проверяли стресс-утилитой Prime95 версии 29.4b8 в режиме Small FFTs и другими ресурсоёмкими бенчмарками, а мониторинг проводился с помощью HWiNFO64 версии 5.80-3400 и новее. Cначала приведём характеристики платы из утилиты AIDA64 Extreme — эту плату, в отличие от недавно протестированной нами ASRock X299 Extreme4, она прекрасно распознала. Первый старт и тест платы мы провели при автоматических настройках BIOS, не считая активированного XMP оперативной памяти. Процессор работал в штатных режимах на частотах от 3044 до 3766 МГц с напряжением от 0,987 до 1,312 В, если верить данным мониторинга. Пиковая температура процессора во время теста Prime95 достигла отметки 50 градусов Цельсия по датчику Tdie, при этом вентилятор суперкулера даже не раскрутился до своего максимума. Поскольку никаких возможностей по стабилизации напряжения на ядре процессора у платы нет, то на графиках мониторинга мы наблюдаем существенную просадку напряжения. Далее мы перешли к разгону. Частоту процессора и его напряжение мы выставляли вручную, и первым шагом стали стабильные 3800 МГц по всем ядрам с напряжением 1,200 В. Отсутствие какой-либо стабилизации напряжения на ядре процессора наглядно видно на графике мониторинга, когда при установленных в BIOS 1,2 В напряжение под нагрузкой снижалось до 1,131 В. Кроме этого, стоило задать параметры разгона процессора вручную, как отключался основной блок мониторинга материнской платы, что также видно на снимке с результатом (с левой стороны эти данные просто исчезли). Тем не менее на 3,8 ГГц процессор стабильно проходил тест Prime95 и другие бенчмарки, а его температура не превышала 52 градуса Цельсия (по исчезнувшему датчику Tdie температура должна быть на 5 градусов Цельсия выше). Следующей ступенькой разгона стали 3,9 ГГц, для которых напряжение пришлось повысить до 1,3125 В. Здесь, по данным мониторинга, напряжение просело до 1,238 В, но два последовательных цикла тестов Prime95 также были успешно пройдены. При этом нельзя не заметить, что плата не могла стабильно держать частоту процессора по всем ядрам, так как она колебалась в пределах от 3890 до 3978 МГц, что почти наверняка является следствием нестабильности напряжения. Да и частоту системной шины плата ровно на 100 МГц не держит, а настройки для её фиксации в BIOS попросту нет. Тем не менее для платы формата mini-ITX результат вполне неплохой и довольно близкий к максимальному для данного экземпляра процессора на других платах с Socket AM4. Что касается разгона оперативной памяти на ASRock Fatal1ty AB350 Gaming-ITX/ac, то наш двухканальный комплект GeIL Evo X GEX416GB3000C15ADC смог работать только на профильных 2,933 ГГц при напряжении 1,35 В и на более высокой частоте даже не стартовал. Поскольку в Сети есть результаты разгона памяти на данной плате вплоть до 3,466 ГГц, то очевидно, что проблема просто в несовместимости нашей памяти с платформой AMD Socket AM4. Поэтому единственное, что нам оставалось сделать, – это попробовать понизить основные тайминги работы памяти. В итоге пришлось остановиться на сравнительно посредственных задержках 14-16-16-32 CR1, хотя та же память на платформе Intel с чипсетом Z370 и частоте 2,933 ГГц способна стабильно работать с более низкими таймингами. ⇡#ПроизводительностьНе так давно мы тестировали полноразмерную плату с Socket AM4 производства компании Biostar – Racing X370GT7. С ней мы сегодня и сравним по производительности разогнанную на ASRock Fatal1ty AB350 Gaming-ITX/ac платформу. В обоих случаях процессор разогнан до одинаковых 3,9 ГГц, но на ASRock нам удалось добиться чуть более высокой частоты оперативной памяти: 2,933 ГГц против 2,667 ГГц у Biostar. Посмотрим на результаты.

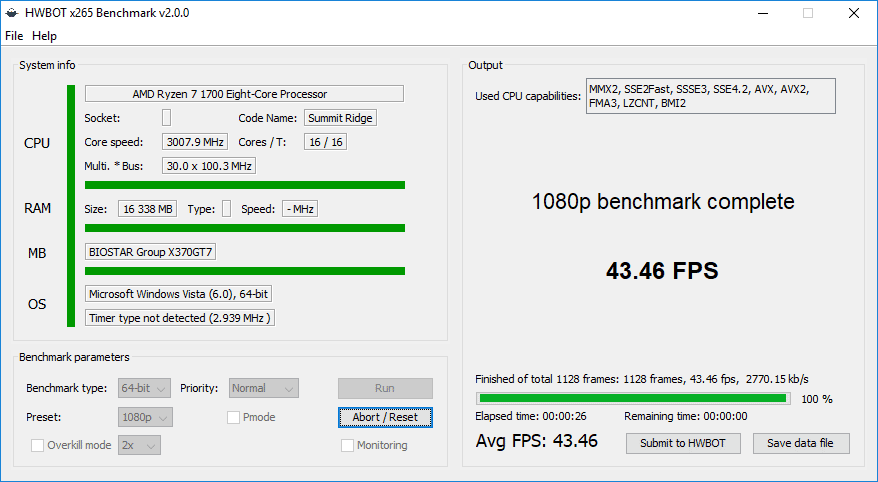

Сразу же обращают на себя внимание более низкие показатели в тестах пропускной способности памяти на ASRock Fatal1ty AB350 Gaming-ITX/ac. Причём, по данным AIDA64, плата ASRock медленнее Biostar примерно на 20 %, несмотря на более высокую частоту памяти. Проиграла mini-ITX-плата и в тестах WinRAR, HWBOT, кодировании аудио и 3DMark. В программах-рендерах результаты примерно одинаковые, а в 7-Zip преимущество ASRock объясняется более свежей версией архиватора. ⇡#ЗаключениеС одной стороны, плата ASRock Fatal1ty AB350 Gaming-ITX/ac входит в оверклокерскую серию Fatal1ty и, как показали наши тесты, способна разгонять процессоры при хорошем воздушном охлаждении. С другой стороны, здесь нужно помнить, что плата относится к форм-фактору mini-ITX и предназначена прежде всего для компактных систем HTPC. Как следствие, она лишена мощной системы питания процессора и режимов стабилизации напряжения на его ядре, имеет очень скромный радиатор VRM, нестабильно держит частоты ядер процессора и системной шины при разгоне. Кроме того, она медленнее в работе с оперативной памятью, ну или требует каких-то тонких настроек, о которых мы не знаем. Иными словами, здесь просто не нужно ожидать от ASRock Fatal1ty AB350 Gaming-ITX/ac слишком многого в плане разгона, тогда она в полной мере удовлетворит своего владельца по всем остальным составляющим, в том числе и по низкой стоимости.
