Материнская плата MSI B360M Mortar «Илья Муромец»: что ж ты так, Илюша?

⇣ Содержание

#Возможности UEFI BIOS

Изучение BIOS и последующее тестирование платы MSI B360M Mortar «Илья Муромец» мы проводили на версии программной оболочки 2.05 от 27 марта 2018 года (единственной доступной на момент подготовки статьи). Стартует плата в базовом режиме BIOS – EZ Mode, где доступны только основные параметры системы.

Переход в расширенный режим приятно удивляет яркой заставкой с Ильёй Муромцем в центре и открывает доступ к шести основным разделам с настройками платы.

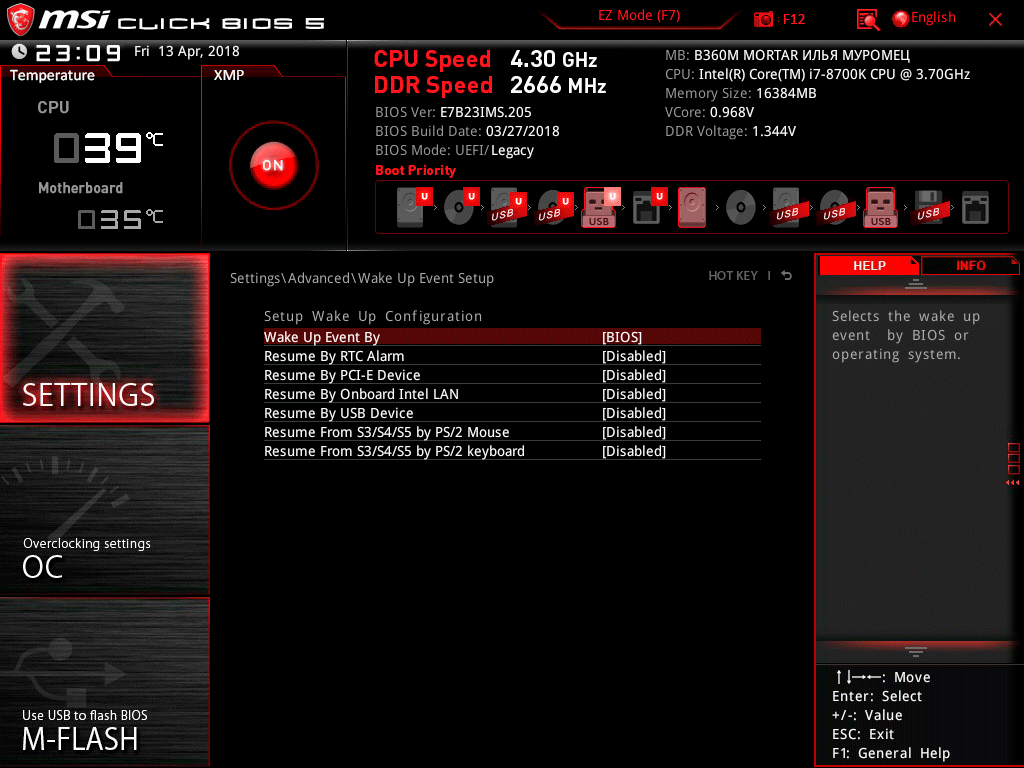

Основной раздел, Settings, включает в себя настройку базовых параметров материнской платы и доступных на ней контроллеров. Здесь ничего нового не появилось, так что просто приведём скриншоты.

Переход в раздел с оверклокингом с одновременной активацией режима Expert открывает доступ к настройкам разгона процессора и оперативной памяти. Казалось бы, здесь есть всё необходимое, однако не всё так жизнерадостно.

Во-первых, предельная частота работы оперативной памяти ограничена 2667 МГц — что бы там ни было прошито в её XMP.

Это ограничение сейчас не снимается вообще никак и вряд ли будет устранено в новых версиях BIOS, поскольку внесено набором системной логики Intel B360 (и тесты двух следующих плат на этом чипсете подтверждают данный факт).

Во-вторых, плата не позволяет регулировать напряжение на ядре процессора — доступны только второстепенные CPU SA и IO, а также напряжение на модулях оперативной памяти.

В-третьих, нет и каких-либо встроенных режимов стабилизации напряжения CPU, как и возможности повышать множитель. Пожалуй, это первая столь урезанная плата для LGA1151v2, с которой мне довелось столкнуться. Вряд ли русский богатырь может ассоциироваться со столь скудными возможностями по разгону, если не сказать – с их отсутствием.

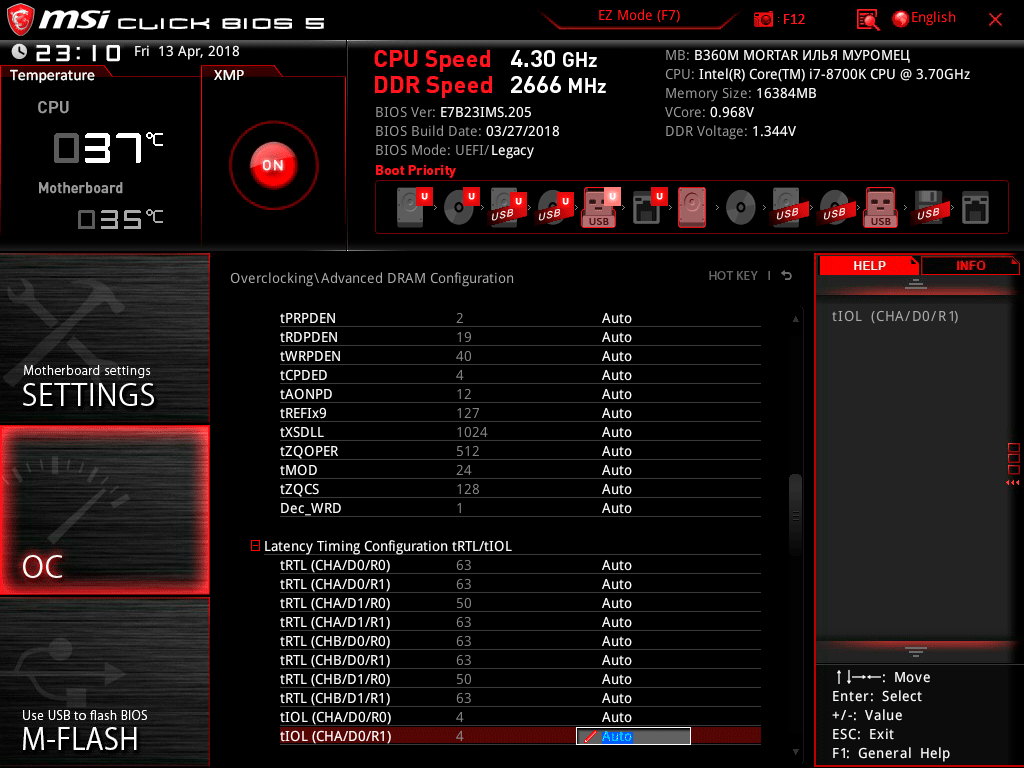

Зато доступных для изменения таймингов оперативной памяти в BIOS более чем достаточно, и, пожалуй, это единственное место в BIOS, где плату можно настраивать для прироста производительности.

В недрах раздела OC можно найти подробную информацию о процессоре и оперативной памяти.

Есть и подраздел с настройками процессора. Правда, здесь возможность увеличивать пределы по питанию выглядит отчасти издевательски, ведь превысить штатные пределы всё равно вряд ли получится — функций разгона-то нет.

Ещё более неуместным выглядит подраздел BIOS с возможностями создания шести профилей разгона системы.

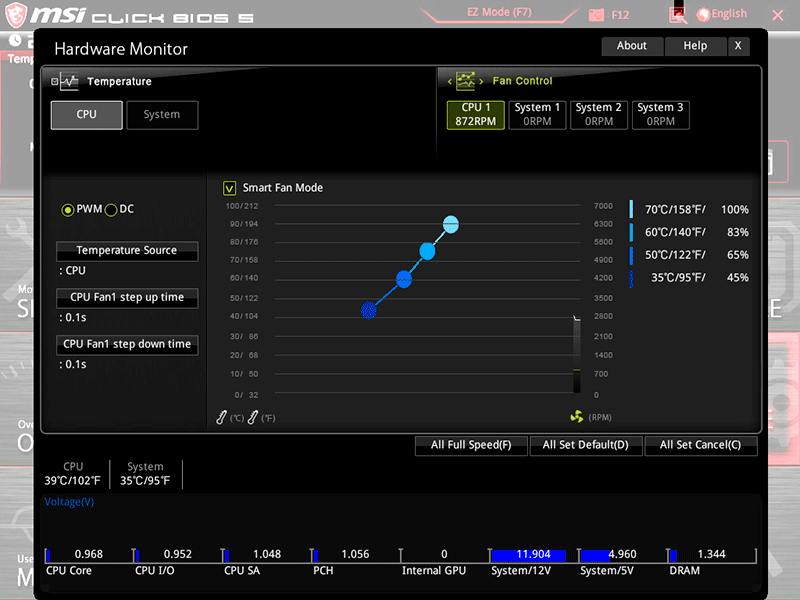

Встроенная в BIOS утилита Hardware Monitor не претерпела изменений — она сможет настроить режим работы каждого из четырёх подключённых к плате вентиляторов.

Есть в BIOS и встроенная виртуальная модель материнской платы, с помощью которой можно провести небольшую экскурсию по установленным в неё компонентам.

В плане стабильности и скорости работы оболочки BIOS никаких вопросов у нас не возникло. Добавим, что при выходе из BIOS отображаются все внесённые в него изменения.

#Разгон и стабильность

Проверка стабильности, оверклокерского потенциала и производительности материнской платы MSI B360M Mortar «Илья Муромец» была проведена в закрытом корпусе системного блока при комнатной температуре около 26 градусов Цельсия. Конфигурация состояла из следующих комплектующих:

  • системная плата: MSI B360M Mortar «Илья Муромец» (Intel B360, LGA1151-v2, BIOS 2.05 от 27.03.2018);
  • процессор: Intel Core i7-8700K 3,7-4,7 ГГц (Coffee Lake, 14++ нм, U0, 6 × 256 Kбайт L2, 12 Мбайт L3, TDP 95 Вт);
  • система охлаждения CPU: Noctua NH-D15 (один 140-мм вентилятор Noctua NF-A15 на 840–1530 об/мин);
  • термоинтерфейс: ARCTIC MX-4;
  • видеокарта: Gigabyte GeForce GTX 950 WF2 OC 2 Гбайт 1102-1279/6612 МГц;
  • оперативная память: DDR4 2 × 8 Гбайт GeIL Evo X GEX416GB3000C15ADC (XMP 3000 МГц, 15-17-17-35_2T, 1,35 В);
  • системный диск: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
  • диск для программ и игр: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
  • архивный диск: Samsung Ecogreen F4 HD204UI 2 Тбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
  • звуковая карта: Auzen X-Fi HomeTheater HD;
  • корпус: Thermaltake Core X71 (пять be quiet! Silent Wings 2 [BL063] на 900 об/мин);
  • панель управления и мониторинга: Zalman ZM-MFC3;
  • блок питания: Corsair AX1500i Digital ATX (1500 Вт, 80 Plus Titanium), 140-мм вентилятор.

Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro версии 1709 (16299.19) с установкой следующих драйверов:

  • чипсет материнской платы Intel Chipset Drivers – 10.1.17570.8068 WHQL от 08.02.2018;
  • Intel Management Engine Interface (MEI) – 12.0.1102 WHQL от 05.03.2018;
  • драйверы видеокарты – GeForce 391.35 WHQL от 27.03.2018.

Стабильность системы при разгоне мы проверяли стресс-утилитой Prime95 версии 29.4b8 в режиме Small FFTs и другими ресурсоёмкими бенчмарками, а мониторинг проводился с помощью HWiNFO64 версии 5.82-3410 и новее.

Последняя доступная на момент подготовки статьи версия утилиты AIDA64 Extreme не смогла полностью определить новую материнскую плату MSI.

Первый тест платы мы провели при автоматических настройках BIOS, не считая отключения неиспользуемых контроллеров и активации XMP оперативной памяти (но максимум-то тут всё равно 2667 МГц).

Плата отработала стабильно — ничего удивительного, ведь это её штатный режим работы. Более того, при нагрузке процессор работал по всем ядрам одновременно на частоте не выше 4,3 ГГц, а его температура по самому горячему ядру не превысила 69 градусов Цельсия.

Отметим, что при нагрузке напряжение процессора просаживалось до 0,96 В и даже ниже, хотя на стабильности это никак не сказывалось.

Дальше мы пытались заставить процессор работать хотя бы на его штатных 4,7 ГГц, но никакие игры с турборежимами, фиксацией множителя и повышением лимитов питания к желанному результату не привели. Максимум, что удалось сделать, — это понизить второстепенные напряжения без потери стабильности.

Благодаря этому удалось снизить пиковую температуру процессора на 8 градусов Цельсия.

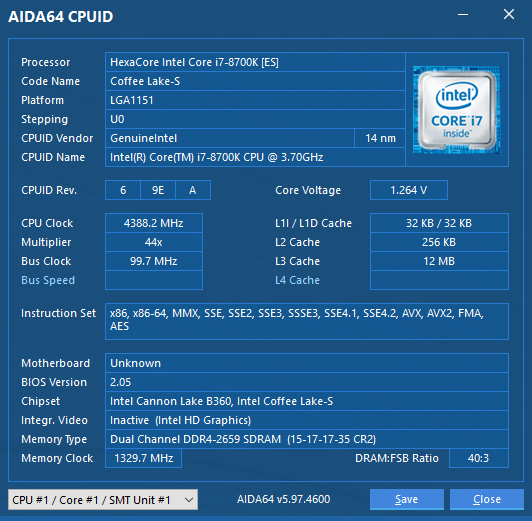

На наш взгляд, это слабое утешение, тем не менее хоть что-то мы смогли сделать. Вместе с тем удалось занизить тайминги работы оперативной памяти, итоговый результат вы можете увидеть на скриншоте ниже.

С такими настройками дальше мы и проверили производительность платы MSI.

#Производительность

Совсем недавно мы протестировали материнскую плату ASRock Fatal1ty AB350 Gaming-ITX/ac примерно той же ценовой категории, что и героиня сегодняшнего тестирования. Но в случае с платой ASRock нам всё же удалось разогнать процессор AMD Ryzen 7 1700 до 3,9 ГГц, тогда как Intel Core i7-8700K сегодня остался без разгона. Давайте сравним производительность этих двух платформ и выясним, где и какая из них окажется быстрее.

MSI B360M Mortar «Илья Муромец»
Intel Core i7-8700K 4,1-4,7 ГГц
DDR4 2 × 8 Гбайт GeIL Evo X GEX416GB3000C15ADC
2,667 ГГц 14-14-14-28 CR1
ASRock Fatal1ty AB350 Gaming-ITX/ac
AMD Ryzen 7 1700 @3,9 ГГц
DDR4 2 × 8 Гбайт GeIL Evo X GEX416GB3000C15ADC
2,933 ГГц 14-16-16-32 CR1
AIDA64 Extreme 5 cache & memory benchmark
WinRAR 5.60 x64
7-zip 18.03 beta x64
HWBOT x265 v2.2.0
EZ CD Audio Converter, FLAC в MP3 320 Кбит/с
Blender 2.79a

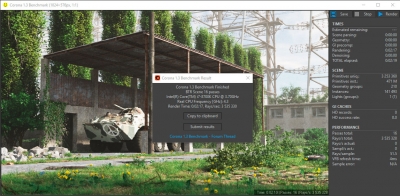

Corona 1.3 Benchmark
CINEBENCH R15 x64

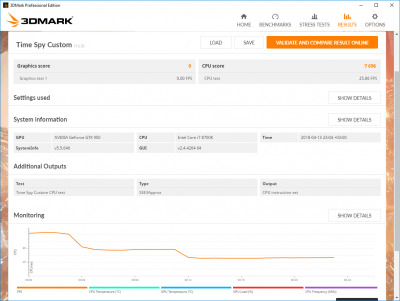

3DMark 2.4.4264 64, Time Spy CPU test

Конфигурация, собранная на MSI B360M Mortar «Илья Муромец» и работающая в штатном режиме, одержала победы в операциях работы с оперативной памятью, архиваторе WinRAR, бенчмарке HWBOT и кодировании аудиопотока. В свою очередь, платформа с материнской платой ASRock Fatal1ty AB350 Gaming-ITX/ac и разогнанным до 3,9 ГГц AMD Ryzen 1700 лидирует во всех трёх программах рендеринга, архиваторе 7-Zip и 3DMark.

#Заключение

Как мы сегодня выяснили, за богатырским названием MSI B360M Mortar «Илья Муромец» скрывается довольно простая материнская плата с минимальным набором современных контроллеров и компонентов. Она поддерживает работу с любыми процессорами Intel конструктивного исполнения LGA1151v2, установку 64 Гбайт оперативной памяти стандарта DDR4, четыре SATA III и два M.2-порта. На ней есть звук Realtek начального уровня, проводной сетевой контроллер Intel и 11 USB-портов, включая три высокоскоростных 3.1 Gen2. Кроме того, к плате можно подключить четыре вентилятора и одну ленту светодиодной подсветки. Вот, собственно, и всё. Ах да, чуть не забыл про отменные радиаторы на VRM.

Разгонять процессоры плата не может, возможности по регулированию напряжений CPU и их стабилизации отсутствуют, частоту оперативной памяти выше 2667 ГГц не поднять. Единственное, за счёт чего можно повысить производительность такой платформы, – занизить тайминги оперативной памяти, однако так «богатырской» производительности точно не достичь. Тем не менее, на наш взгляд, за ожидаемую на российском рынке цену MSI B360M Mortar «Илья Муромец» выглядит достаточно интересным продуктом и вполне может лечь в основу игровой системы начального уровня.
