AVerMedia DarkCrystal HD Capture Station — простой видеозахват со сложным названием

⇣ Содержание

На отечественном рынке сегодня без труда можно подобрать устройство видеозахвата для записи HD-видео с разрешением 1080i, но подавляющее большинство таких устройств будут внутренними картами расширения с интерфейсом PCI Express. Однако владельцам ноутбуков и разнообразных мини-ПК требуется внешнее устройство, подключаемое по USB-шине, а такие хоть и встречаются, но огорчают своей невысокой функциональностью. Новинка от компании AVerMedia Technologies призвана исправить эту ситуацию, ведь в её арсенале есть достаточный набор различных интерфейсов и оригинальных функций, в том числе возможность записи телепрограмм со спутниковых или кабельных ТВ-приставок по заданному расписанию.

#Комплект поставки

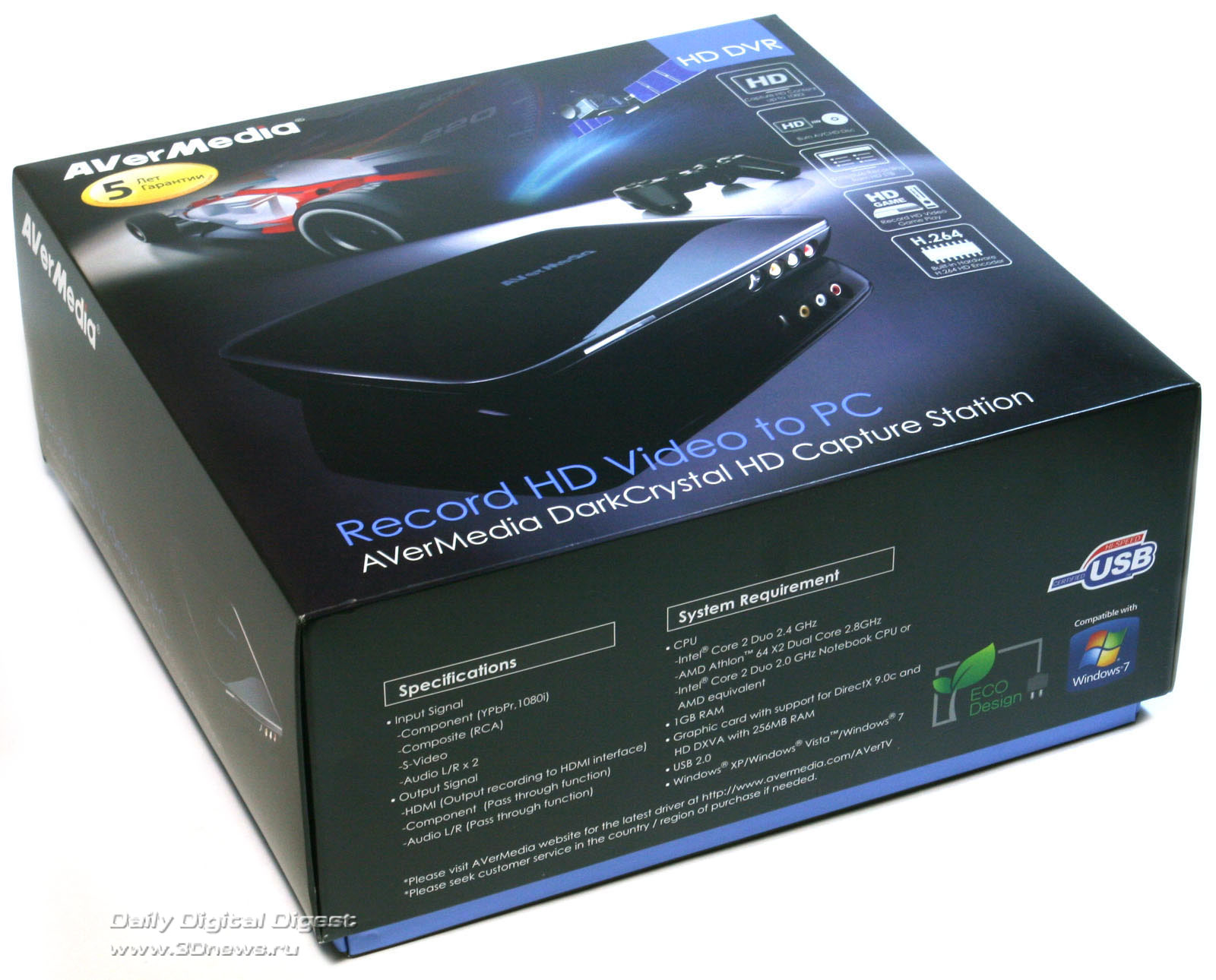

Новинка поставляется в красочно оформленной коробке из плотного картона с глянцевым тиснением. Видно, что дизайнеры из AVerMedia Technologies подошли к разработке упаковки основательно. Внутри мы нашли следующий набор аксессуаров:

  • адаптер питания,
  • компонентный видеокабель,
  • кабель USB тип A → USB тип B для обмена данными с компьютером,
  • короткий USB-кабель для подключения к устройству внешних накопителей,
  • выносной передатчик инфракрасных сигналов,
  • компакт-диск с драйверами и ПО,
  • печатное руководство по эксплуатации на русском языке.

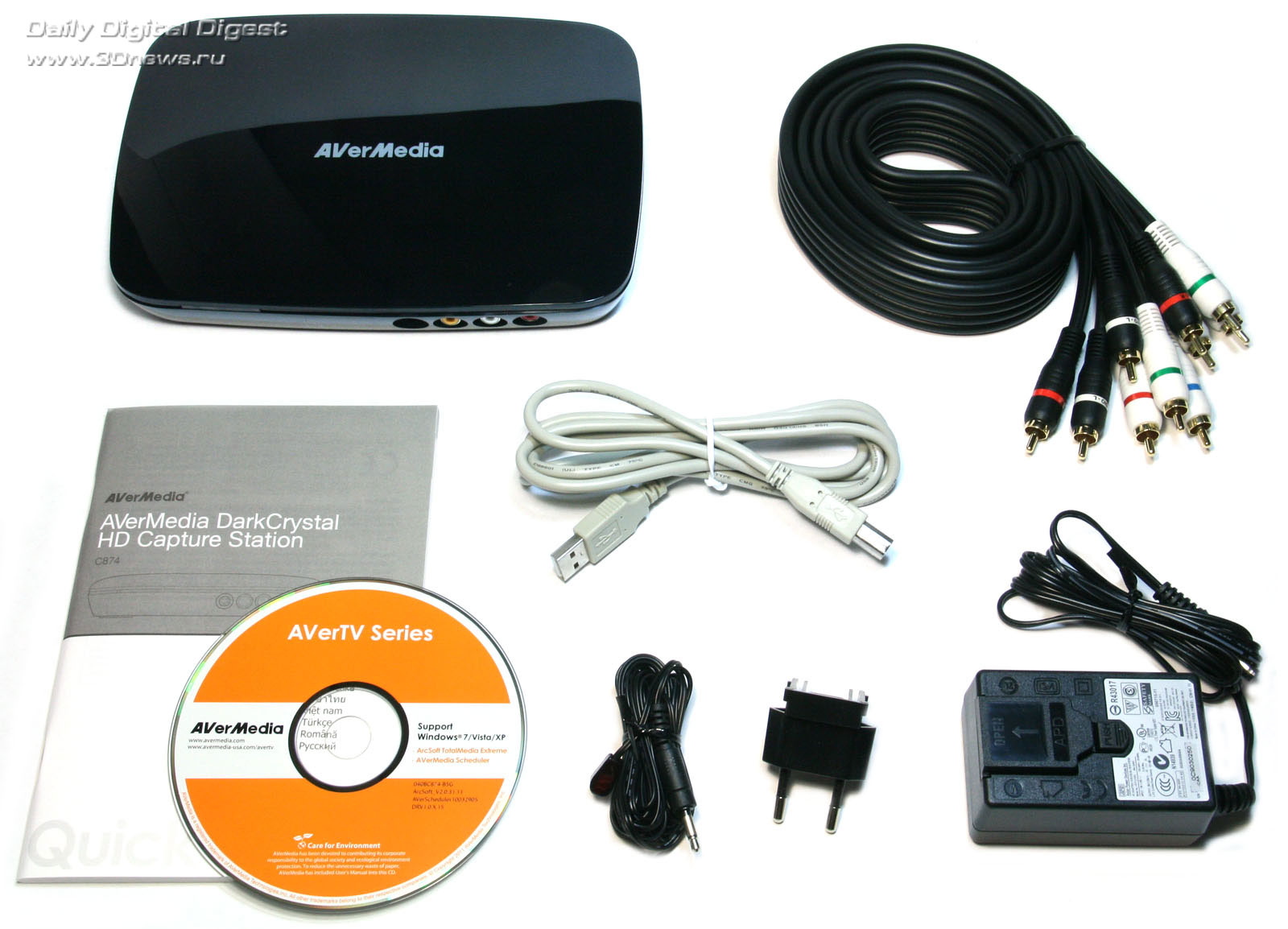

Комплект поставки медиацентра AVerMedia DarkCrystal HD Capture Station

У искушённого пользователя наверняка сразу возник вопрос: «А что за ИК-передатчик в комплекте?» На всякий случай отметим, что не стоит путать это устройство с часто встречающимся в компьютерных ТВ-тюнерах ИК-приёмником. Сходство в данном случае только внешнее, а различие заключается в том, что ИК-приёмник, как и следует из названия, принимает сигналы от пульта ДУ, а ИК-передатчик сам их посылает. Куда посылает и с чем общается устройство, мы рассмотрим чуть ниже, когда приступим к работе с новинкой.

Ну и, конечно, нельзя не отметить наличие в комплекте поставки тяжёлого качественного видеокабеля. Вне всякого сомнения, этот приятный глазу аксессуар оказал влияние на стоимость комплекта, но без него качественную картинку не получить, и пользователю всё равно бы пришлось самостоятельно приобретать подобный кабель, ведь большинство пользователей будут подключать новинку именно по компонентному видеоинтерфейсу.

#Технические характеристики

AVerMedia DarkCrystal HD Capture Station
Интерфейс USB 2.0
A/V-выходы Видео: аналоговый компонентный (RCA), цифровой HDMI
Аудио: аналоговый стерео (RCA)
A/V-входы Видео: аналоговые компонентный (RCA YPbPr 1080i), композитный (RCA), S-Video
Аудио: аналоговый стерео (RCA)
Особенности Планировщик записи с ТВ-приставки
Захват HD-видео с разрешением до 1080i
Запись с игровой приставки в высоком разрешении
Аппаратная запись в H.264
Запись AVCHD-дисков
Сквозной выход для компонентного сигнала
Питание Внешний адаптер питания 5 В
Размеры, мм 248х113х248
Гарантия, мес. 12
Цена, руб. 5 500

Потенциал у нового устройства такой, что оно наверняка заинтересует не только неискушённого в вопросах сжатия видео пользователя, но и тех, кто уже успел перепробовать немало различных программных и аппаратных решений, но так и не нашёл своего идеала. Достаточно одного беглого взгляда на таблицу технических спецификаций, чтобы оценить богатый набор интерфейсов на борту. Подача сигнала с внешних источников может осуществляться как через S-Video или композитный видеовход, так и через компонентный, обеспечивающий передачу сигнала высокой чёткости. Для полноты картины не хватает только цифрового HDMI-входа для записи видеороликов из компьютерных или консольных игр, но для последней операции вполне достаточно и компонентного входа.

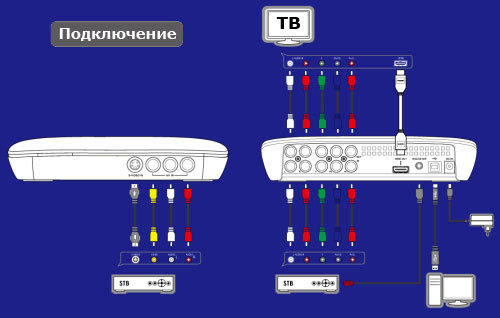

Схема подключения AVerMedia DarkCrystal HD Capture Station

Кодируемый A/V-сигнал передаётся по USB-интерфейсу на компьютер, на котором должно быть установлено прилагаемое в комплекте поставки ПО. Таким образом, управление новинкой осуществляется посредством ПК, но центральный процессор последнего в операции кодирования не принимает никакого участия — за эти действия отвечает аппаратный кодировщик AVerMedia DarkCrystal HD Capture Station. Примечательно, что у новинки наблюдается ещё и несколько видеовыходов: есть и аналоговый компонентный, и цифровой HDMI.

Что касается форматов записываемых файлов, то здесь разработчики из AVerMedia Technology ничего нового не изобретали. Как и другие подобные автономные устройства, новый видеорекордер ведёт запись только в один файловый контейнер TS. Эти возможности строго ограничены аппаратной составляющей. Зато, в отличие от многих других устройств видеозахвата, AVerMedia DarkCrystal HD Capture Station может вести запись HD-сигнала. Конечно, это не революционная, но всё-таки не очень часто встречающаяся возможность.

#Дизайн и эргономика

Новинка выполнена в корпусе из чёрного полупрозрачного пластика. Снаружи пластик покрыт слоем лака, поэтому выглядит устройство эффектно только лишь в первые часы работы. Так как специфика работы заставляет постоянно брать новинку в руки, то назвать глянцевый корпус разумным решением вряд ли возможно.

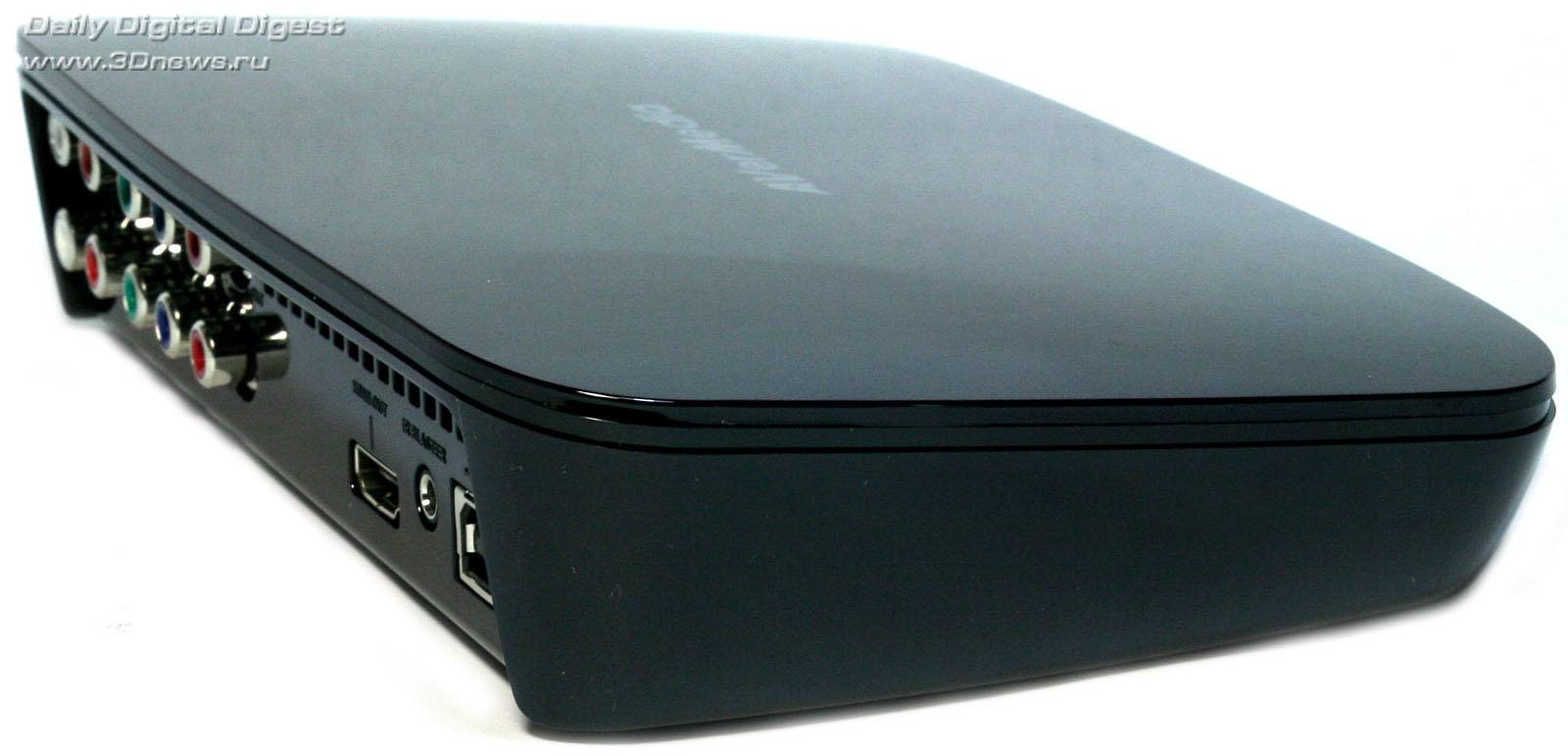

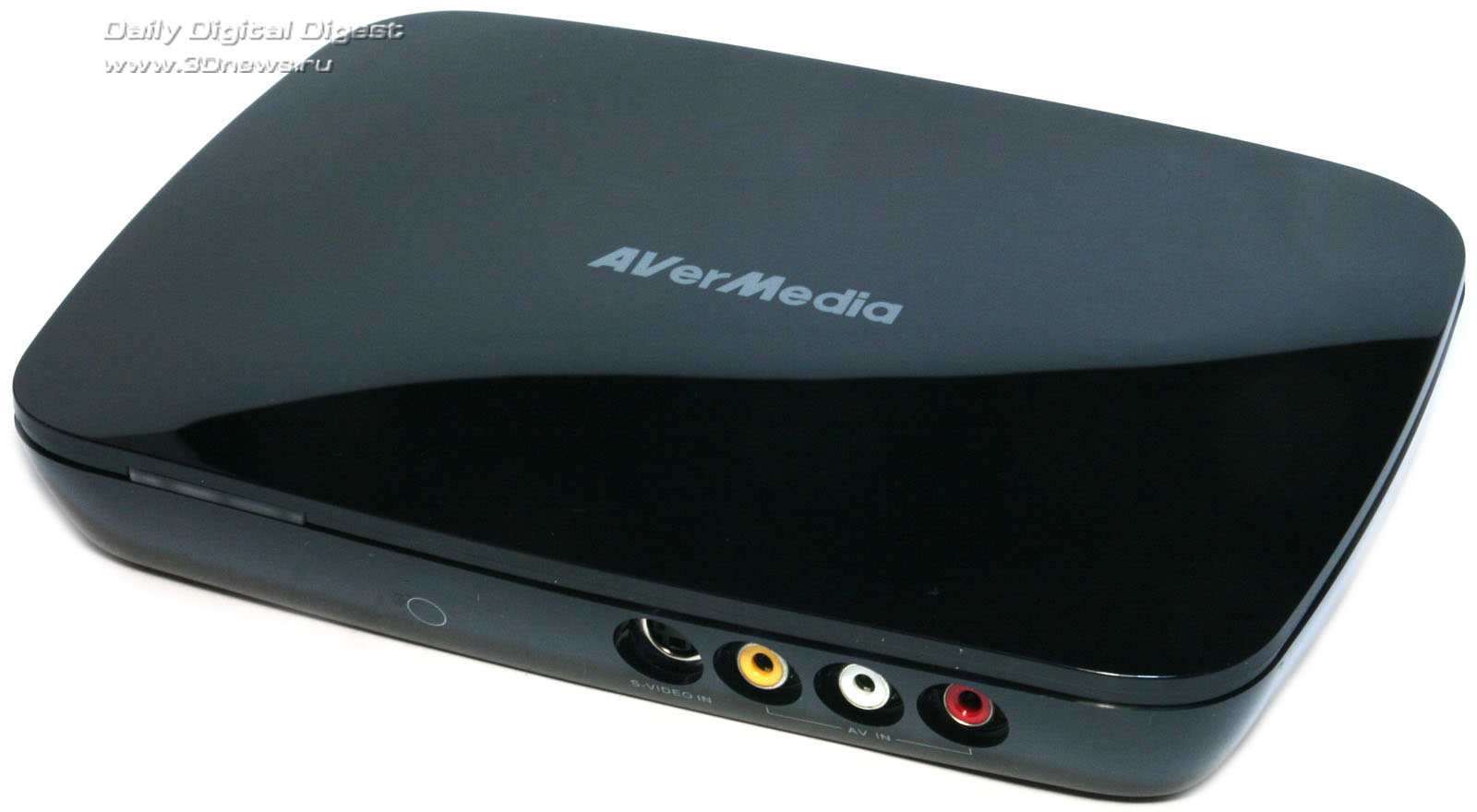

Внешний вид устройства видеозахвата AVerMedia DarkCrystal HD Capture Station

Другое дело — эргономика. Для своей новинки разработчики выбрали горизонтальный вариант установки. Конечно, при этом никак не экономится свободное пространство на столе, но зато устройство не спешит опрокидываться под натиском тяжёлых видеокабелей. Продумано и расположение разъёмов. На переднюю панель производитель вынес лишь компонентный видеовход и S-Video, а также стереовход для аудиосигнала. Весь остальной, более серьёзный арсенал аккуратными рядами размещён на задней панели. Кроме уже упомянутых в технической спецификации A/V-интерфейсов, здесь также находится порт USB для подключения устройства к компьютеру, разъём для выносного приёмника инфракрасного сигнала и гнездо подключения адаптера питания.

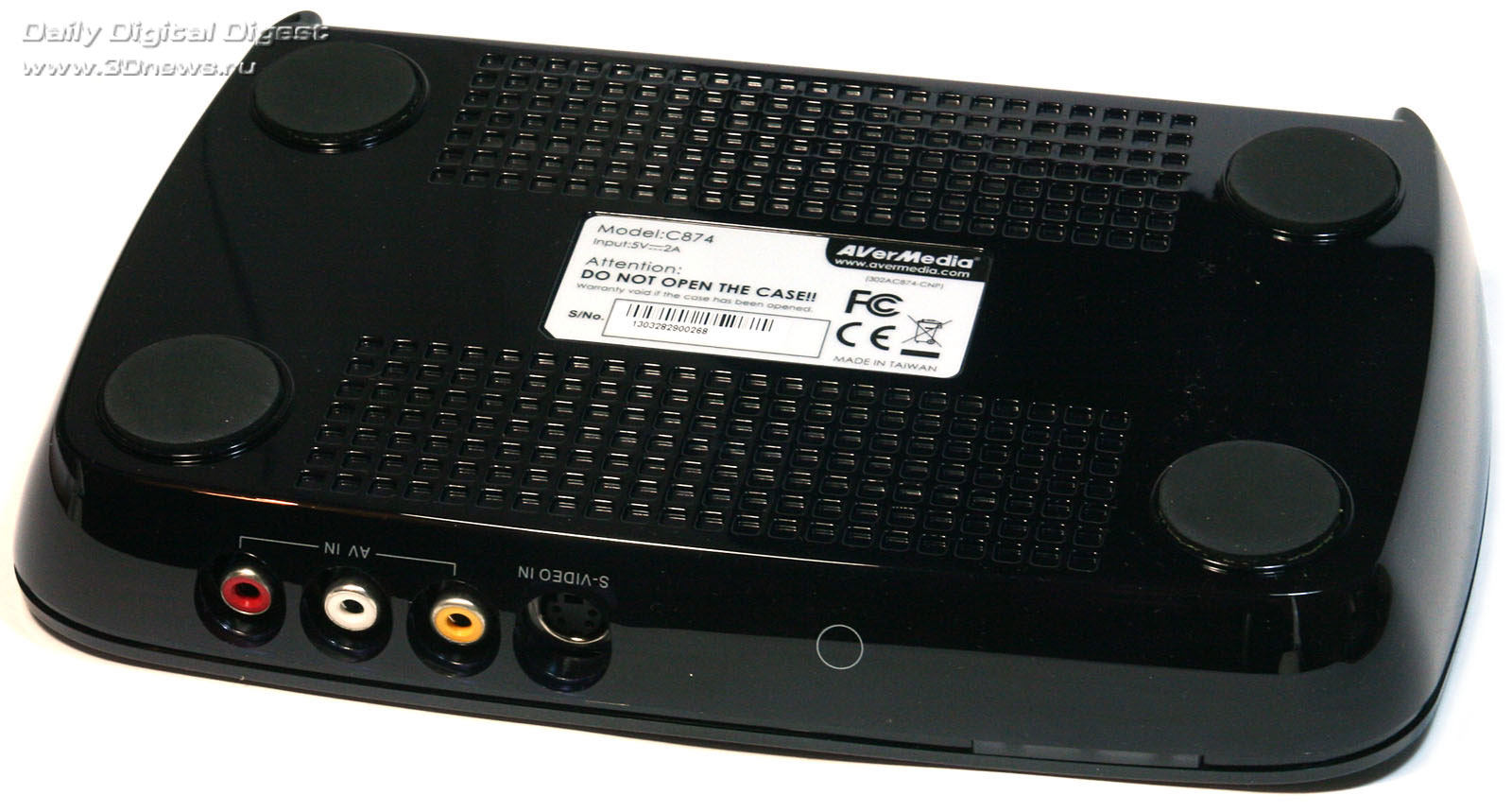

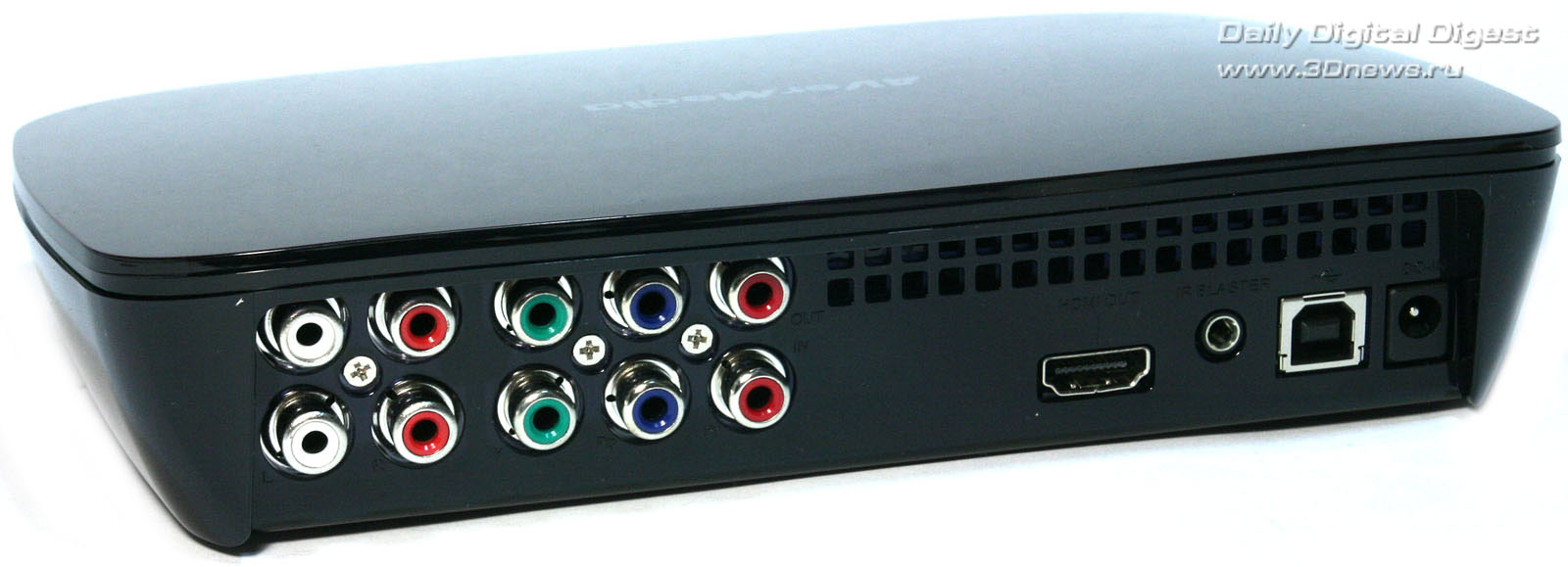

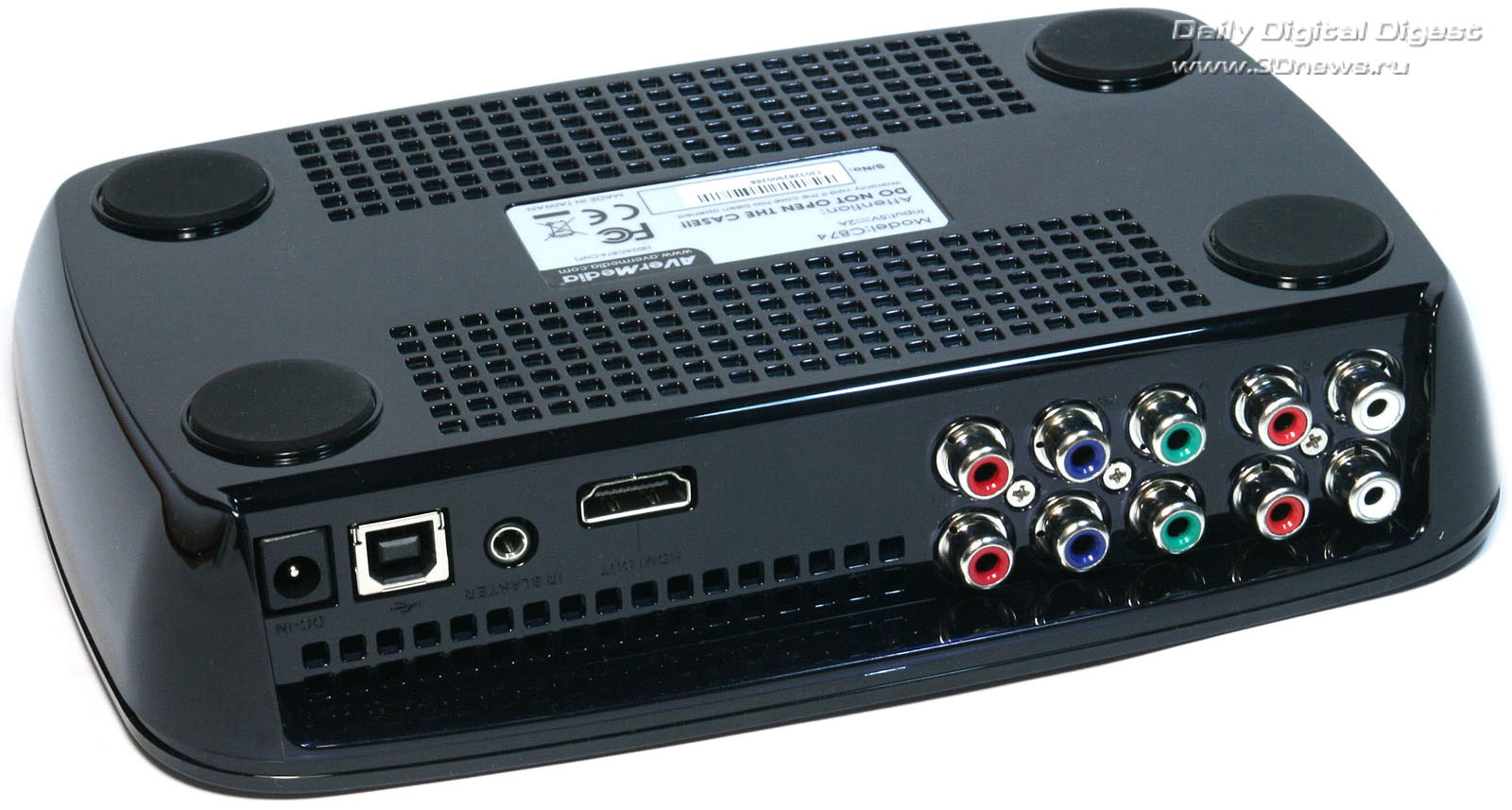

Интерфейсы устройства видеозахвата AVerMedia DarkCrystal HD Capture Station

Конструкция AVerMedia DarkCrystal HD Capture Station предусматривает пассивную систему охлаждения, вентиляционные отверстия которой размещены на задней панели. Если бы не глянцевое покрытие корпуса, внешность новинки можно было бы назвать идеальной — симпатичное, неброское и удобное в подключении устройство.

#Внутреннее строение

Разобрав новинку, мы с удивлением обнаружили толстую металлическую пластину, расположенную под печатной платой. Нет, это не экран, а простой утяжелитель, благодаря которому видеорекордер не сдвигается с места под тяжестью массивных видеокабелей. Очень необычное решение. Устройство видеозахвата собрано на одной печатной плате, центральное место на которой занимает микропроцессор разработки компании Fujitsu. Модель MB86H52 была анонсирована довольно давно — ещё в 2007 году. Но даже через четыре с лишним года этот микропроцессор не потерял своей актуальности. Он представляет собой транскодер, позволяющий преобразовывать видеопоток высокой чёткости (Full HD 1920х1080 MPEG-2) в формат H.264. Отмечается, что, благодаря фирменным алгоритмам, устройство способно сжимать видеопоток MPEG-2 более чем в два раза при сохранении исходного качества. Процессор включает кодер и декодер, поэтому теоретически способен и сжимать видеопоток в формат H.264, и осуществлять его декомпрессию. Рабочая частота процессора составляет 216 МГц, частота интерфейса оперативной памяти 324 МГц, а максимальная потребляемая мощность всего 2 Вт.

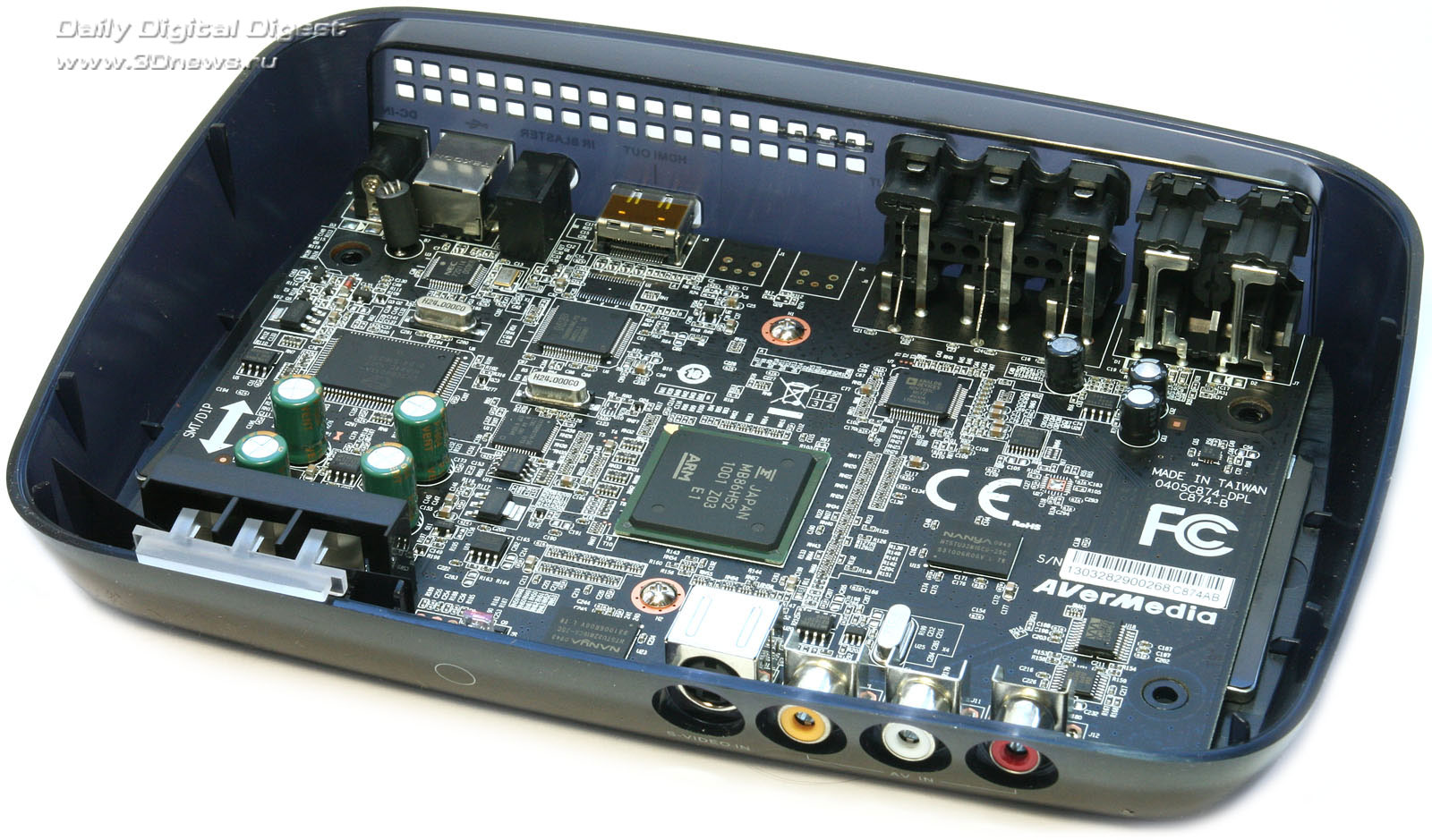

Внутреннее строение устройства

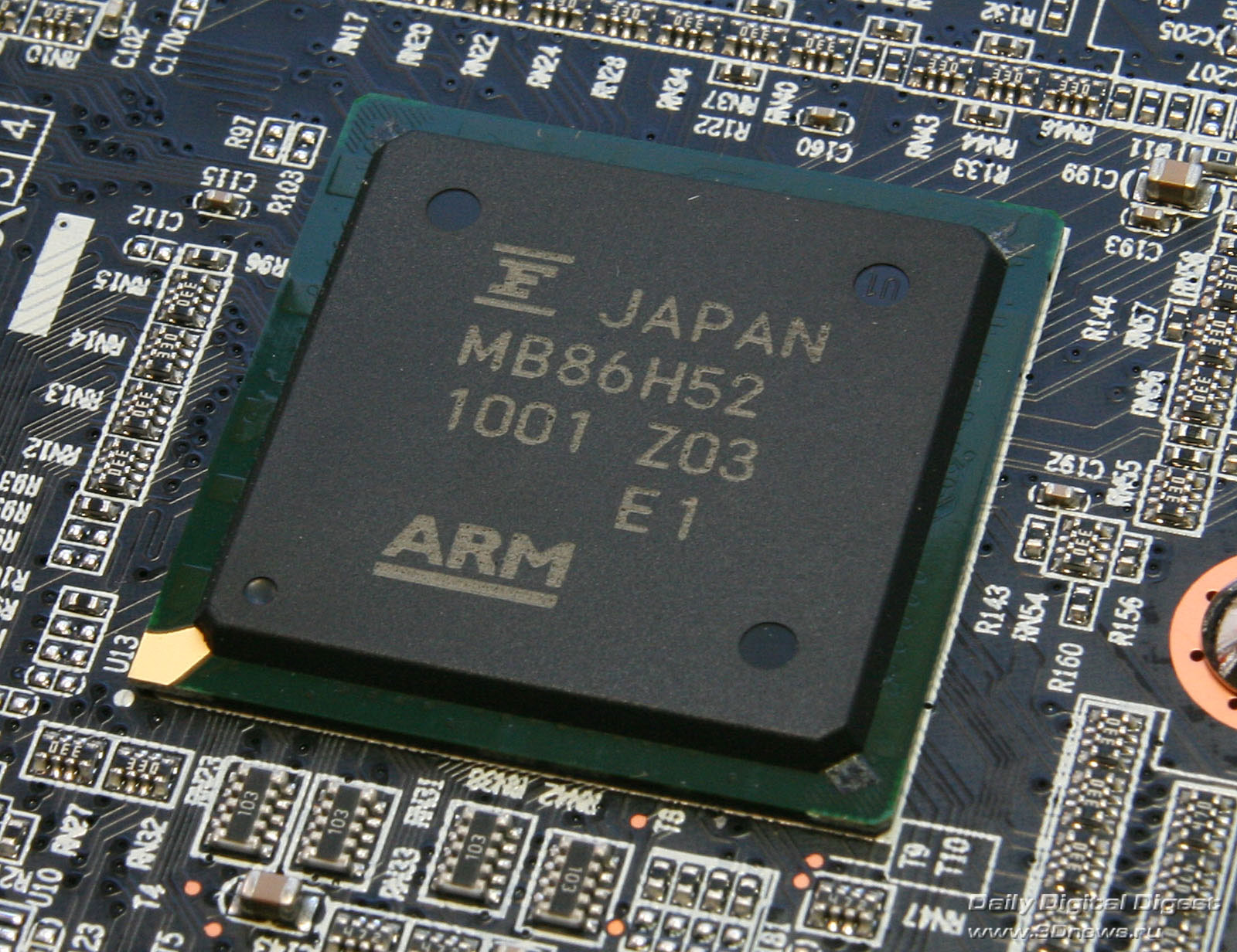

Транскодер Fujitsu MB86H52

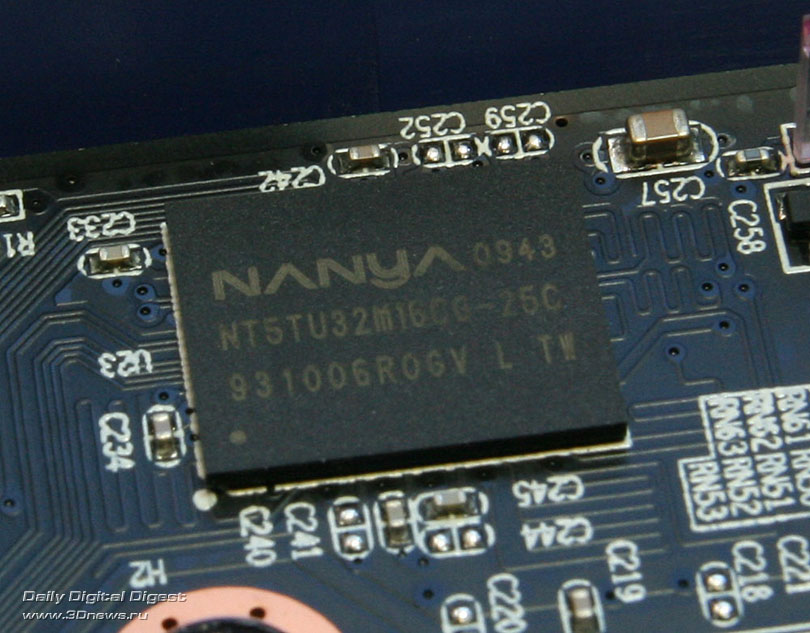

Неподалёку разместились две микросхемы памяти NT5TU32M16CG компании NANYA Technology Corporation. Общий объём двух этих модулей DDR2 составляет 128 Мбайт.

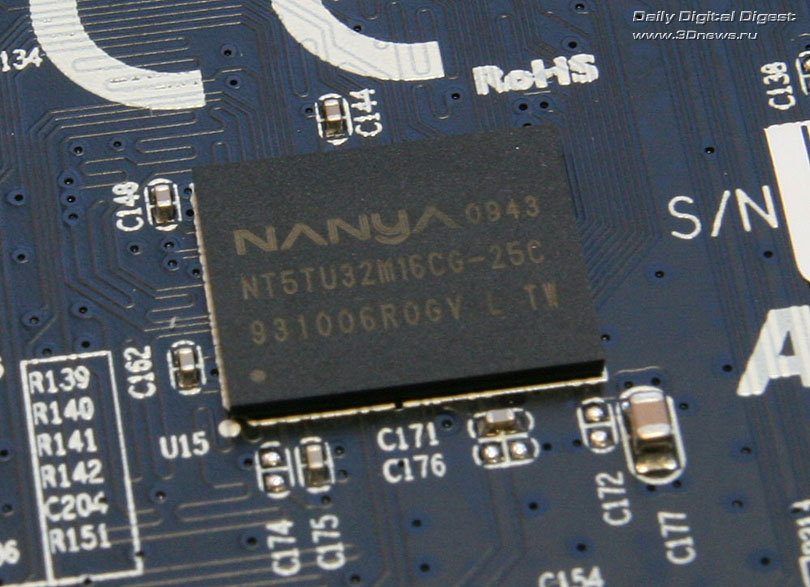

Модули памяти NANYA NT5TU32M16CG

Работу HDMI-интерфейса обеспечивает трансмиттер TDA9981B разработки компании NXP Semiconductors. Это устройство работает со спецификацией HDMI 1.2a и звуком 192 кГц. Используемая модификация TDA9981BHL/15 отличается ещё и тем, что передаёт сигнал с частотой до 150 МГц.

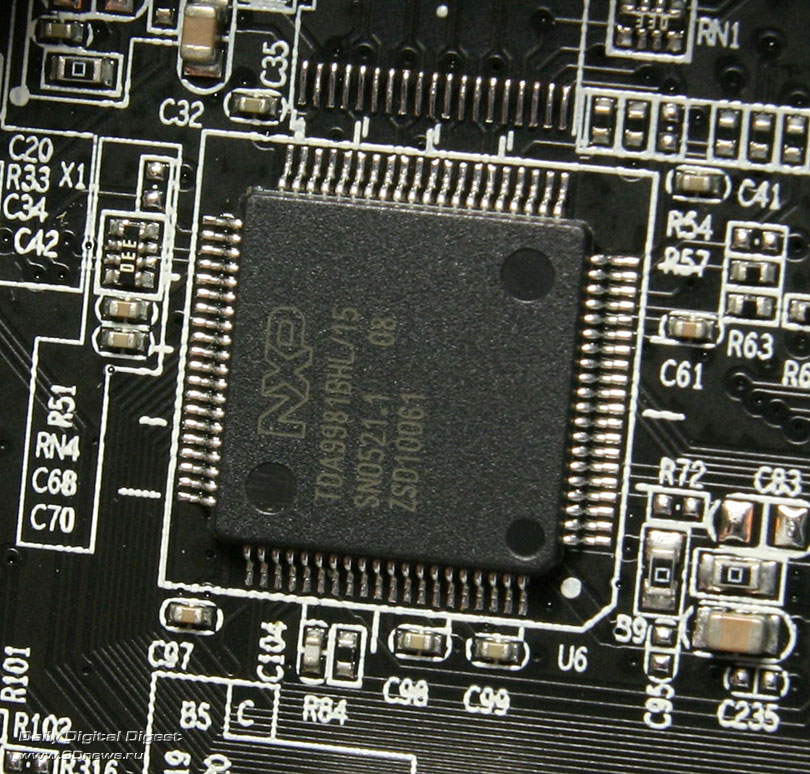

HDMI-трансмиттер TDA9981BHL/15

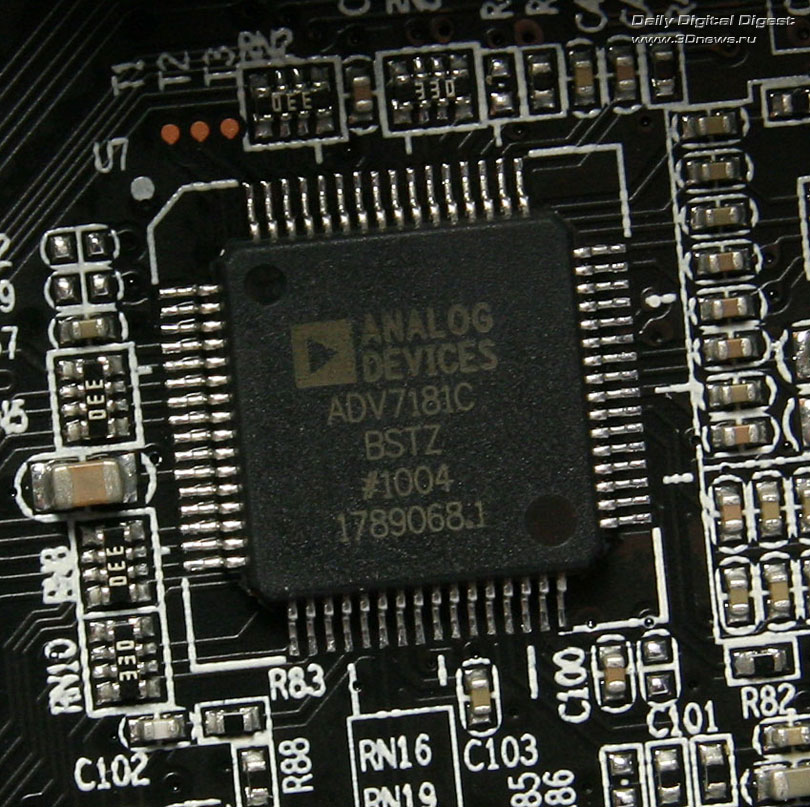

Работу аналоговых видеоинтерфейсов обеспечивает микросхема ADV7181C производства компании Analog Devices Inc. Она содержит 10-битный видеодекодер и графический RGB-оцифровщик сигнала. Устройство работает с видеосигналом стандартов NTSC, PAL и SECAM. С помощью оцифровщика возможна обработка видео с разрешением до 1080i.

SDTV/HDTV-видеодекодер и RGB-оцифровщик Analog Devices ADV7181C

Кроме того, на плате AVerMedia DarkCrystal HD Capture Station расположено целых два USB-контроллера. Обе микросхемы CY7C68013A разработаны компанией Cypress Semiconductor. Предназначены они для независимой работы USB-интерфейса видеорекордера и функционирования ИК-передатчика. Интересно, что для разных задач разработчики выбрали контроллеры в разных корпусах — в модификациях CY7C68013A-56 и CY7C68013A-100AXC. Обе микросхемы подключены к чипу USB-разветвителя NEC 720114.

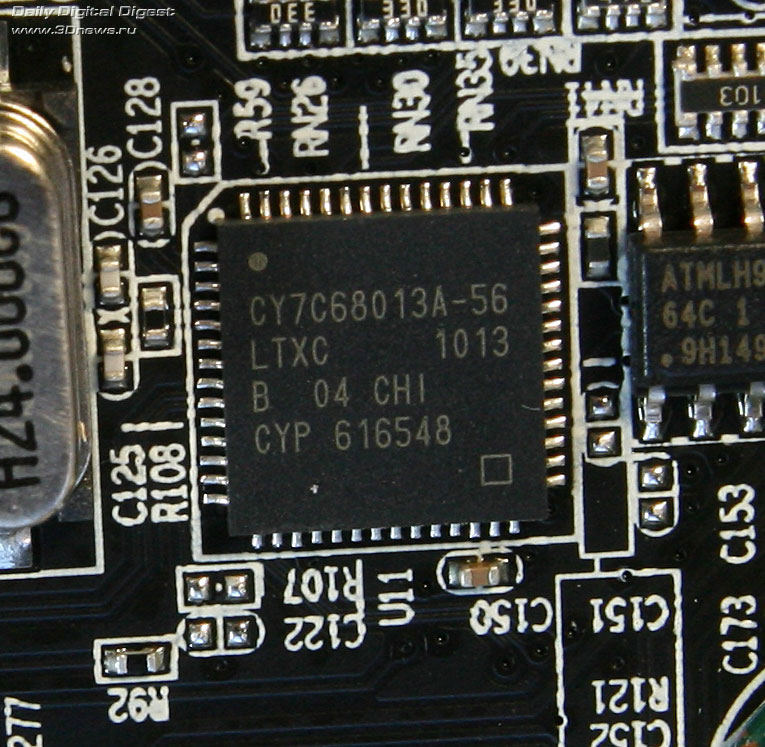

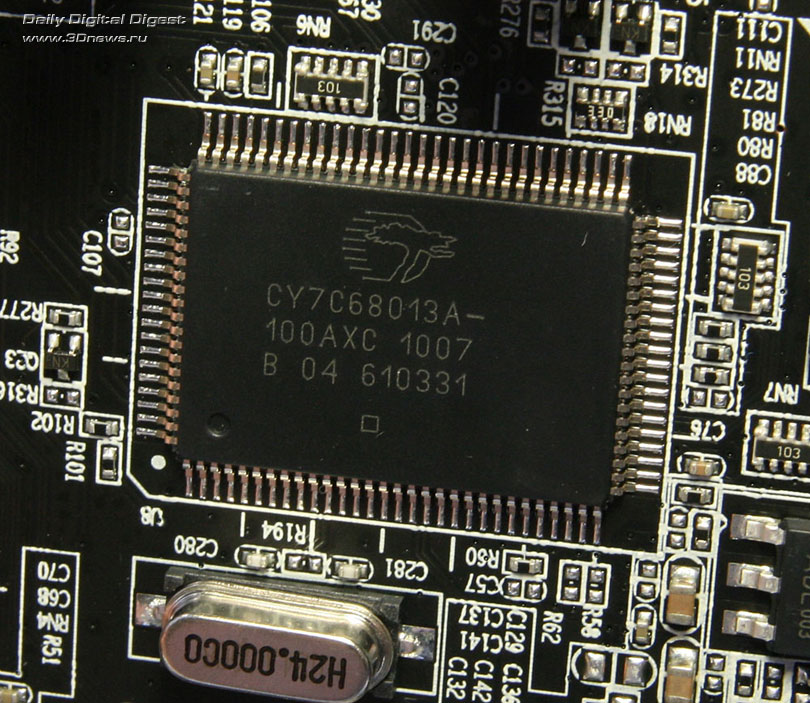

USB-контроллеры Cypress CY7C68013A

#Работа с устройством

Для работы с видеорекордером производитель предлагает воспользоваться оригинальным набором ПО: фирменными драйвером и планировщиком заданий, а также основной программой для кодирования и создания видео, написанной усилиями стороннего разработчика, известной компании ArcSoft Inc, из-под пера которой вышли самые разные мультимедийные приложения. Речь идёт о наборе приложений, объединённых под одним интерфейсом, ArcSoft TotalMedia Extreme 2. Этот пакет можно приобрести и отдельно, но только будет ли в этом случае он работать с AVerMedia DarkCrystal HD Capture Station — гарантий нет, тем более что наша версия не имела приложений для создания видеофайлов под портативные устройства и интернет-сервисы, а также для создания резервных копий. Однако основные составляющие, необходимые для работы с устройством видеозахвата, в наборе, предложенном AVerMedia, присутствуют. О том, для чего нужен фирменный планировщик заданий, мы поговорим чуть позже, а пока давайте рассмотрим основные возможности пакета ArcSoft TotalMedia Extreme 2.

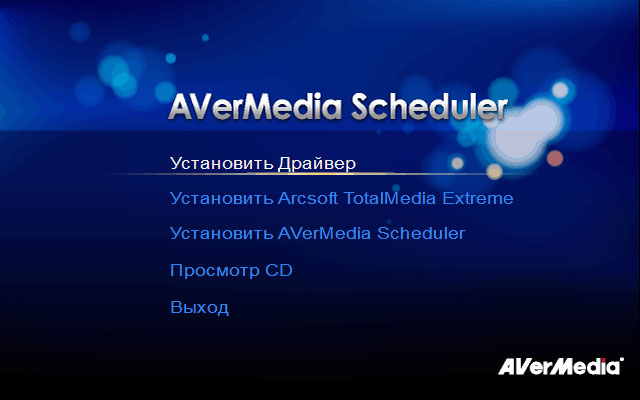

Интерфейс программы установки

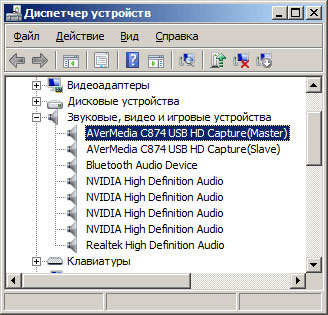

Устройства AVerMedia в системе после установки драйверов

Общий русифицированный интерфейс программного комплекса довольно прост: он представляет собой окошко с четырьмя пиктограммами, запускающими модуль для захвата видео Capture Module, видеоплеер ArcSoft TotalMedia Theatre 3, видеоредактор ArcSoft TotalMedia Studio 3 и утилиту для конвертации полученного видео в файлы разных форматов ArcSoft MediaConverter 2.5. Работа с основным приложением, то есть модулем захвата A/V-сигнала, предельно интуитивна. В большинстве случаев достаточно просто выбрать нужный видеовход (композитный, S-Video или YPbPr), а все основные параметры будут выставлены программой автоматически. Те, кто имеет лишь отдалённое представление о кодеках, разрешениях и прочих «сложных для понимания» характеристиках видеофайлов, могут смело положиться на разработчиков ПО. Тем же, кто хочет самостоятельно всё настроить, небезынтересно будет узнать, что программа сама определяет размер кадра при подаче сигнала и не позволяет его изменить при кодировании. Иными словами, при подаче SD-сигнала нельзя получить на выходе HD-разрешение и наоборот. Вероятно, такое ограничение понравится далеко не всем опытным пользователям.

Интерфейс модуля захвата Capture Module

Естественно, нельзя изменить и такие параметры, как форматы видео-  и аудиоданных, ведь они жёстко зашиты в аппаратную часть устройства. Варьировать можно лишь значения битрейта, но только в тех диапазонах, которые допускает аппаратный кодировщик. Для HD-сигнала (1920х1080) значение битрейта должно лежать в диапазоне от 6000 до 20000 кбит/с, а при подаче SD-сигнала (720х576) эта величина должна составлять от 2000 до 10000 кбит/с. В случае если вы введёте значение, выходящее за указанные диапазоны, программа выдаст ошибку и предложит повторить настройку. Кроме того, на диапазон битрейта влияет ещё и вид потока — постоянный (CBR) или переменный (VBR). Если вы выберете последний вариант, то диапазон битрейта будет несколько уже.

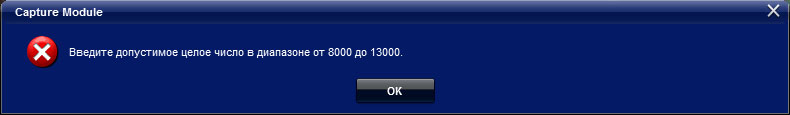

Сообщение об ошибочно введённой величине битрейта

Дополнительные настройки программы содержат лишь выбор значения аудиопотока и задание уровня громкости. Никаких других настроек у модуля Capture Module нет. Запись ведётся в контейнер формата TS, содержащий видеопоток стандарта H.264 и аудиопоток стандарта MPEG-1 Layer 2. При записи в окне Capture Module отображается прошедшее время и непосредственно захваченное изображение.

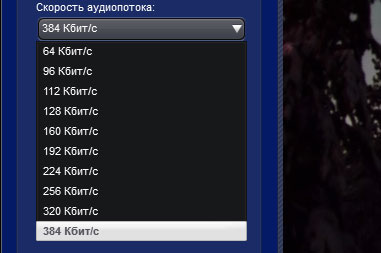

Выбор значения аудиопотока

Захваченное видео можно отредактировать в другом приложении из пакета — в видеоредакторе ArcSoft TotalMedia Studio 3. Эта программа также имеет русифицированный интерфейс и не менее проста в использовании, чем Capture Module. Редактор позволяет лишь вырезать из видеофайла ненужные части и создать меню диска. Для последнего вы можете самостоятельно подобрать фон, сделать нужные надписи и добавить желаемые видеосюжеты. После всех проделанных манипуляций программа предложит записать диск, причём как в форматах VCD или DVD, так и в AVCHD, если вы захватывали видео высокой чёткости 720p/1080i.

Видеоредактор ArcSoft TotalMedia Studio 3

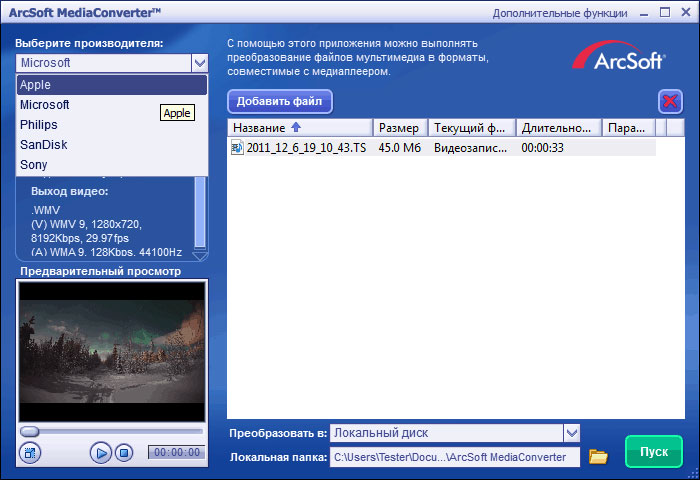

После того как вы захватили и отредактировали видеоролик, штатный программный комплекс может помочь переконвертировать его в один из трёх файловых контейнеров: MP4, MOV и WMV. Других вариантов скромная утилита ArcSoft MediaConverter 2.5, увы, не предлагает.

Работа с видеоконвертером ArcSoft MediaConverter 2.5

Ну а просмотреть полученный видеоролик можно с помощью простого видеоплеера ArcSoft TotalMedia Theatre 3.

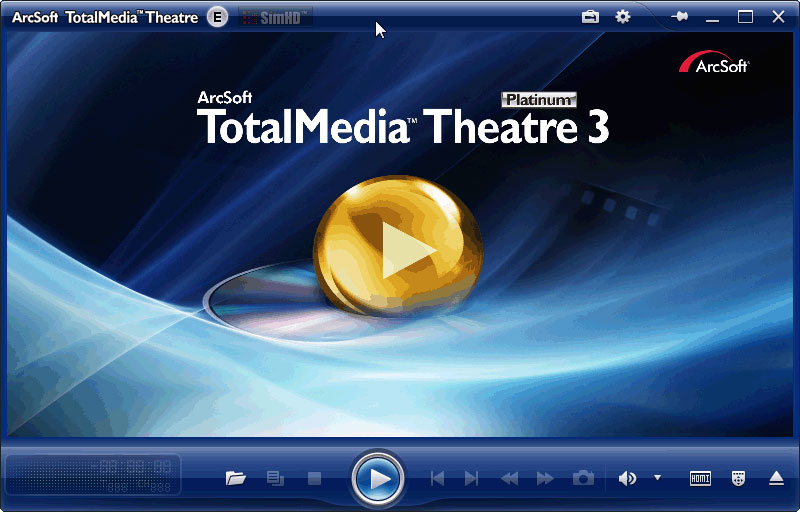

Видеоплеер ArcSoft TotalMedia Theatre 3

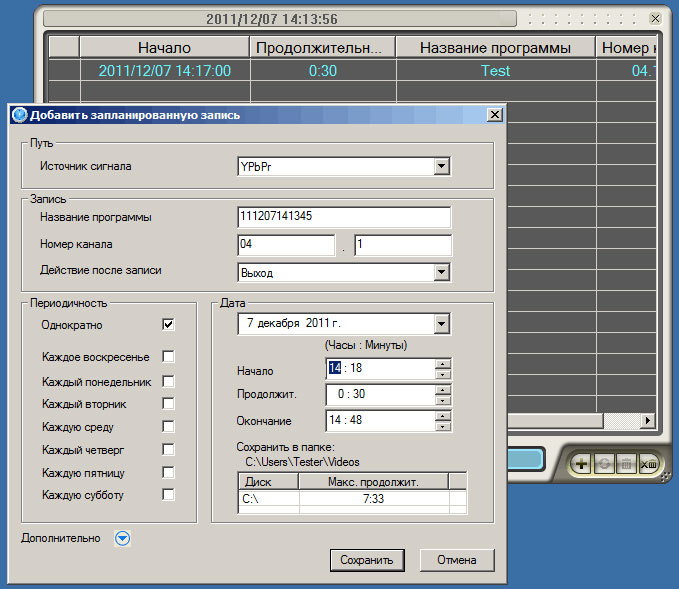

Разобравшись с возможностями основного ПО, давайте обратим внимание на ещё одну утилиту из комплекта поставки — планировщик заданий AVerMedia Scheduler. Владельцы ТВ-тюнеров AVerMedia наверняка узнают в нём полезного помощника для этих устройств, позволяющего настраивать запись телевизионных трансляций по расписанию. Выбираете номер канала, настраиваете нужный интервал времени для записи и... идёте заниматься своими делами, так как всё остальное ТВ-приставка сделает самостоятельно.

Работа с планировщиком записи AVerMedia Scheduler

Всё это, конечно, здорово, но ведь AVerMedia DarkCrystal HD Capture Station не имеет встроенного ТВ-тюнера. И вот тут-то нам понадобится загадочный передатчик инфракрасного сигнала из комплекта поставки, грозно именуемый в руководстве по эксплуатации «ИК-бластером». Вместе с устройством видеозахвата этот ИК-бластер эмулирует пользователя с пультом ДУ в руке. Иными словами, в заданное в планировщике время видеорекордер с помощью подключенного к нему ИК-передатчика передаст ТВ-приставке сигнал на включение и переключение на нужный канал. Дальше дело за видеорекордером, который в автоматическом режиме осуществит запись. Правда, перед тем как вбивать в планировщик задания, потребуется провести ряд несложных действий по настройке ИК-передатчика на ИК-приёмник телеприставки. Делается это с помощью пошаговой инструкции на русском языке и вряд ли вызовёт какие-либо трудности даже у новичка.

Работа с планировщиком записи AVerMedia Scheduler

#Тестирование устройства

Тестирование качества записи проводилось со штатным видеокабелем из комплекта поставки, подключённым к композитному источнику видеосигнала. Управляющая программа была установлена на компьютер с процессором Intel Core i3-330UM 1,2 ГГц, оперативной памятью DDR3-1333 объёмом 2 Гбайт и жёстким диском Hitachi ёмкостью 320 Гбайт. Обратите внимание, что конфигурация тестового стенда предельно простая, но даже в нашем случае загрузка процессора не превышала 17 %. В среднем она колебалась в диапазоне 11-14 %.

Загрузка процессора тестового стенда при записи видео

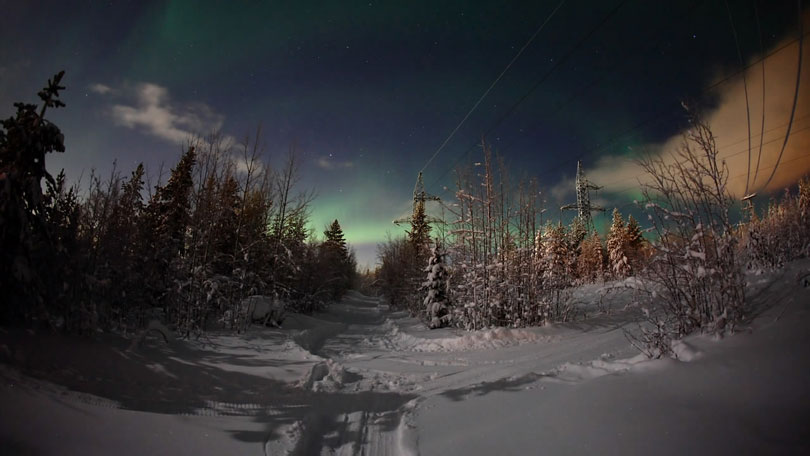

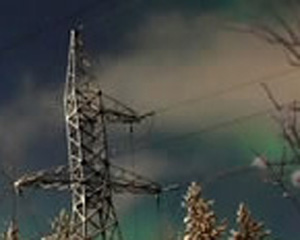

Статические сцены новинка записывает просто идеально. Чтобы найти различия между оригиналом и захваченным видеорядом, нужно долго исследовать увеличенный стоп-кадр. Надо отметить, что полученное видео слегка более чёткое, чем исходник. Вероятно, это результат работы аппаратных фильтров.

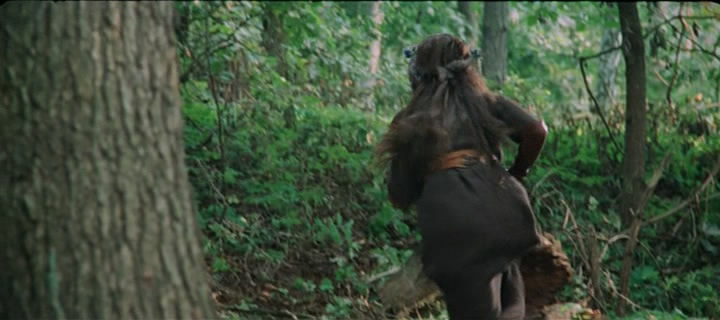

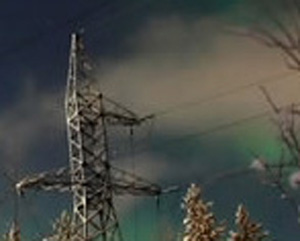

Стоп-кадр и увеличенный участок спокойной сцены из оригинального видеоролика

Стоп-кадр и увеличенный участок спокойной сцены из захваченного видеоролика

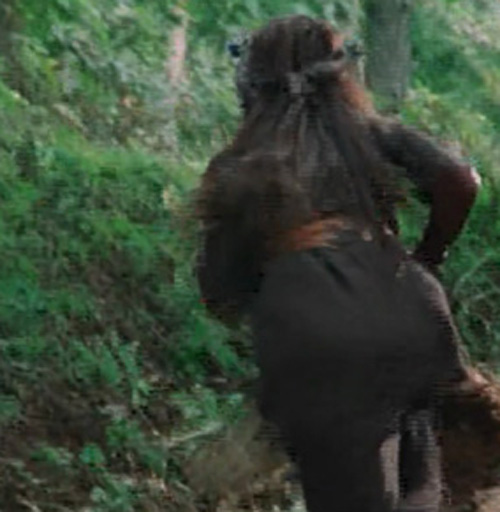

С динамичными сценами ситуация обстоит немного сложнее. Здесь тоже в большинстве случаев изображение оригинала будет нелегко отличить от того же, только уже захваченного кадра. Впрочем, более резкие контуры контрастных деталей в динамичных сценах встречаются уже чаще.

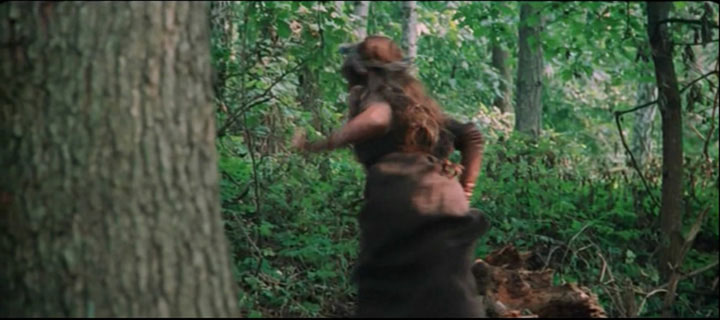

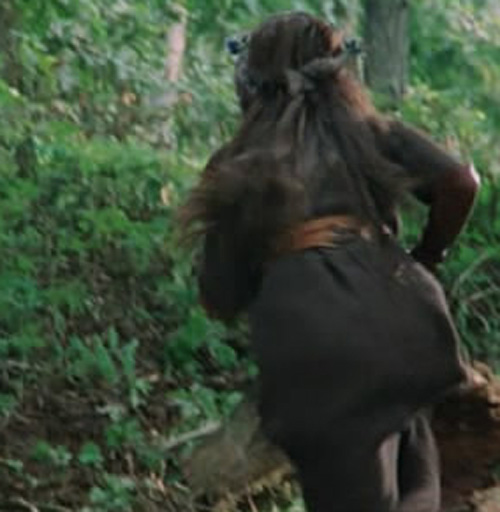

Стоп-кадр и увеличенный участок динамичной сцены из оригинального видеоролика

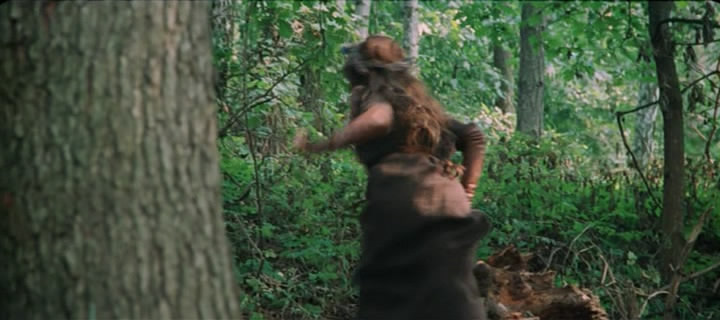

Стоп-кадр и увеличенный участок динамичной сцены из захваченного видеоролика

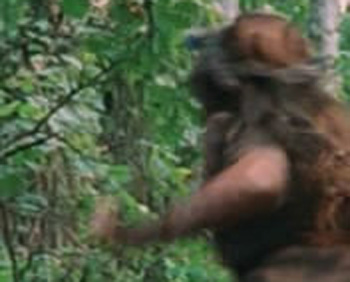

Но иногда нет-нет да и проскакивают кадры с резко выраженными горизонтальными полосами наподобие тех, которые бывают при записи телепередач с выключенным деинтерлейс-фильтром. На одну динамичную сцену таких кадров может быть всего несколько штук, поэтому при просмотре видео (даже очень внимательном) с нормальной скоростью воспроизведения заметить их очень сложно. Последнее обстоятельство позволяет считать данную особенность совершенно незначительным недостатком, ведь в большинстве случаев полученный видеоряд действительно находится на том же уровне качества, что и оригинал.

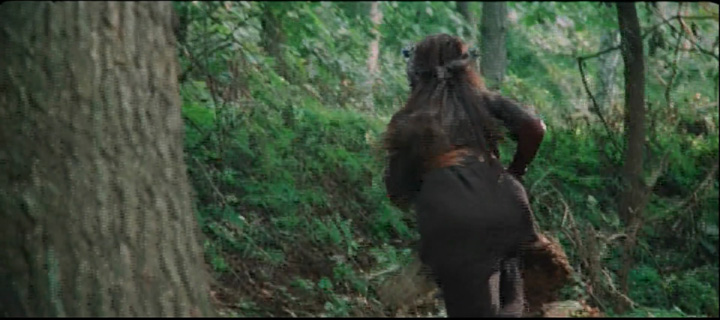

Стоп-кадр и увеличенный участок динамичной сцены из оригинального видеоролика

Стоп-кадр и увеличенный участок дефекта в динамичной сцене из захваченного видеоролика

В целом за качество захвата видео новинки можно поставить твёрдое отлично. Никаких дефектов, кроме отмеченных выше, мы так и не смогли увидеть при тестировании. Кроме того, не было и рассинхронизации звука. Можно сказать, что с основной своей задачей глянцевая черная коробочка справляется довольно легко.

#Выводы

Устройство видеозахвата AVerMedia DarkCrystal HD Capture Station получилось на удивление гармоничным. Может, не всем придётся по вкусу программный комплекс ArcSoft из комплекта поставки с довольно простенькими приложениями, но в остальном новинка должна порадовать даже самых искушённых пользователей. Ее плюсы:

  • компонентный кабель высокого качества в комплекте поставки,
  • богатый набор интерфейсов,
  • кодирование с HD-качеством,
  • высокое качество видео на выходе,
  • простое в использовании ПО,
  • планировщик записи с ТВ-приставок.

Из существенных минусов был замечен только один — очень малое количество настроек при захвате. К недостаткам можно было бы добавить ещё и высокую стоимость, но аппарат оправдывает её своими оригинальными возможностями на все сто процентов.
