Материнские платы

Asus P4GE-V на чипсете Intel 845GE

⇣ Содержание

Asus P4GE-V
Чипсет Intel 845GE
Процессор Pentium 4 FSB 400/533МГц
Celeron FSB 400МГц
HyperThreading
Память PC1600/2100/2700
Max 2 Гб
HDD ATA133 RAID
SerialATA
Дополнительно Встроенное видеоядро
2 порта IEEE1394
Звук ADI AD1980
6 USB 2.0
Gigabit Ethernet
Цена: ~180$ (Price.ru)

Сегодня мы рассмотрим еще одну плату производства компании Asustek, предназначенную для процессоров Intel. Это модель P4GE на чипсете Intel 845GE.

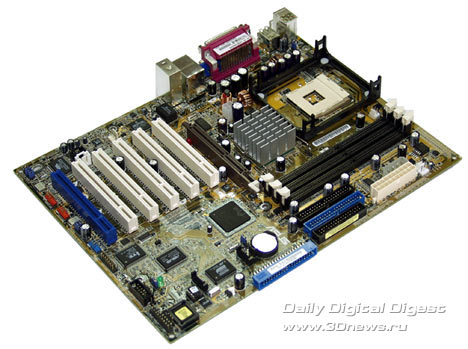

 Asus P4GE-V label

Как и плата Asus P4PE, эта плата поступила на тестирование в максимально "навороченном" варианте с установленным на борту RAID и LAN контроллерами (Gigabit Ethernet). Плюс плата поддерживает подключение устройств по последовательным шинам Firewire и SerialATA.

Чипсет i845GE

Несколько месяцев назад, покупатель ломал себе голову - какую плату выбрать? На i845E или i845G? Платы на чипсете i845E имели поддержку только DDR266 памяти, что отрицательно сказывалось на производительности системы. Зато, по информации Intel, платы на этом чипсете поддерживали работу новых процессоров с технологией HyperThreading (правда, для этого необходимо обновление биоса). А вот платы на чипсете i845G однозначно не имели поддержки таких процессоров, зато имели, пусть и неофициальную, поддержку DDR333 памяти.

И вот выходит чипсет i845PE, в котором поддержка DDR333 полностью реализована. А вот в новом чипсете i845GE, помимо поддержки HyperThreading, никаких новшеств, по сравнению с i845G, нет. Правда незначительным изменениям подверглось видеоядро - теперь его частота повышена до 266Мгерц (против 200Мгерц у i845G) и объем памяти = 64Мбайт (для этой цели используется системная память).

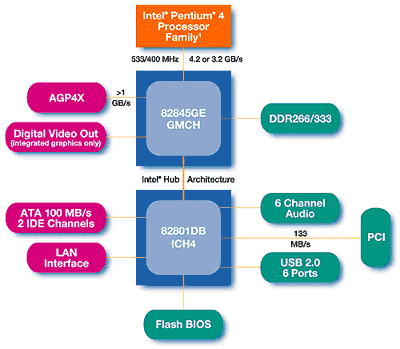

 i845GE

Спецификации чипсета i845GE:

  • Поддержка процессоров Pentium 4;
  • Процессорный разъем - Socket-478;
  • Шина между мостами - Intel Hub Architecture v1.1, 266 MBps;
  • Максимальный объем ОЗУ 2 GB;
  • Поддержка AGP 2.0, в частности режима передачи данных 4x;
  • Встроенное графическое ядро;
  • Поддержка частот памяти 100133166Mhz;
  • Поддержка частоты системной шины 400/533MHz;
  • Количество слотов PCI - 6;
  • Режимы IDE - 3366100;
  • Порты USB1.12.0 - 6;
  • Поддержка шестиканального AC'97;
  • 10/100Mbit LAN;
  • Дополнительные слоты расширения AMR/CNR.
Характеристики чипсета полностью совпадают с характеристиками i845PE. Как результат - практически стирается разница между платами на PE и GE; единственный момент их различающий - наличие у плат на GE встроенного видео.

Вот только для какой категории пользователей предназначена плата на чипсете Intel 845GE?
Для офисного компьютера? Нет, слишком дорогая. Может быть для игровой платформы? Тоже нет. Зачем тогда встроенное видео? Одним словом круг приложений, требующий мощного процессора и довольствующийся встроенным видео, очень мал. Еще необходимо учесть то, что при использовании встроенного видеоядра заметно падает быстродействие системы.

А вот если бы цены на платы P4PE и P4GE были бы одинаковые (или бы отличались на 1-3$, что составляет разницу в стоимости чипсетов PE и GE), то тогда количество покупателей значительно бы увеличилось.

То есть привлекательность "максимального" варианта платы находится под вопросом. А вот "облегченная" модель, без RAID и LAN контроллеров, выглядит на порядок привлекательнее. Еще более лучшим соотношением обладала бы плата micro-ATX формата (т.е., с 2 или 3 слотами PCI), но найти информацию о такой модели мне не удалось. Да и не любят наши покупатели microATX платы, хотя в большинстве компьютеров используется один, максимум два слота PCI.

Например, в моей системе уже пару лет единственной PCI картой была звуковая. И только в последние недели появился TV-tuner.

Спецификация Asus P4GE

 Asus P4GE-V
*900 x 672 (123 kb)

Asus P4PE
Процессор - Intel Pentium 4 (Willamette / Northwood) с частотой шины 400/533 МГц,
- Intel Celeron (Willamette/ Northwood) с частотой шины 400МГц;
- разъем Socket 478
- поддержка процессоров с технологией HyperThreading
Чипсет i845GE - Северный мост Intel® 82845GE Memory Controller Hub (GMCH)
- Южный мост Intel® 82801DB Enhanced I/O Controller Hub (ICH4)
Системная память - Три 184-х контактных слота для DDR SDRAM DIMM
- Максимальный объем памяти 2Гбайт
- Поддерживается память типа PC1600/2100/2700
Графика - Слот AGP, поддерживающий режим 4x
- Встроенное видеоядро
Возможности расширения - Шесть 32-х битных PCI Bus Master слотов (включая BlueMagic PCI)
- Шесть портов USB 2.0 (4 встроенных +2 дополнительных)
- Два порта IEEE1394 (Firewire)
Возможности для разгона - Изменение частоты FSB от 100 до 200 Мгерц с шагом 1 Mhz.
- Изменение напряжения на процессоре, памяти, AGP
- Технология C.P.R (CPU Parameter Recall)
Интегрированные возможности - Встроенный звук ADI AD1980
- Сетевой контроллер Broadcom Gigabit Ethernet (опционально)
- Контроллер VIA6307 для поддержки шины IEEE-1394
Дисковая подсистема - 2 канала UltraDMA/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств)
- Дополнительный IDE Raid контроллер (Микросхема Promise PDC20376, 1 канал IDE, поддерживающие протоколы ATA33/66/100/133 & RAID 0, 1 с поддержкой до 2ATAPI-устройств)
- Поддержка протокола SerialATA (2 канала)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS - 4MBit Flash ROM
- Award BIOS Phoenix с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
- Технология Asus EZ Flash
- Multi-languages BIOS
- Технология Asus CrashFree BIOS
Разное - Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры
- Индикатор питания на плате
- Индикатор AGP Warning LED
- Технология Asus POST Reporter
- Технология Asus Q-Fan
- STR (Suspend to RAM)
- SPDIF Out
Мониторинг - Контроль целостности корпуса.
- Отслеживание температуры процессора, напряжений, скорости вращения вентиляторов
Управление питанием - ACPI/APM
- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
Питание - Стандартный 20-ти пиновый разъем питания ATX (ATX-PW)
- Дополнительный 4-х пиновый разъем питания
- Обычный 12-ти вольтовый разъем питания (Технология Asus EZ Plug)
Размер - ATX форм-фактор, 22,9мм x 305мм (9.00" x 12")

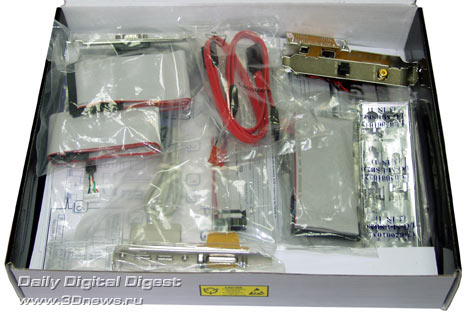

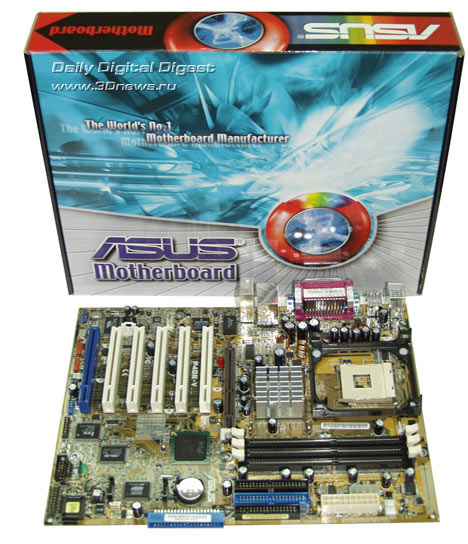

Коробка

Комплектация:
  • Материнская плата;
  • CD диск с ПО и драйверами;
  • Два ATA-133 шлейфа, ATA-33 шлейф, FDD шлейф;
  • Два SerialATA кабеля;
  • Руководство пользователя + краткая инструкция по установке;
  • Брекет с 2 дополнительными портами USB2.0 и GAME- портом;
  • Брекет с 2 дополнительными портами IEEE1394 (плюс набор кабелей для подключения);
  • Наклейка с описанием перемычек + наклейка с логотипом Asustek;
  • Пакетик с дополнительными перемычками;
  • Планка с выходом SP-DIF;
  • Заглушка на заднюю панель корпуса;

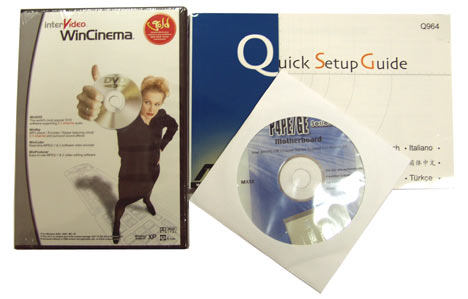

  • Пакет программ InterVideo (Gold Version).
Комплектация совпадает с комплектацией платы Asus P4PE. Есть даже набор дополнительного ПО разработки InterVideo: WinDVD, WinRip, WinCoder и WinProducer.

Это так называемый вариант "Gold", который стоит приблизительно на 5$ дороже.

Что касается остального, то комплектация очень богатая: полный комплект шлейфов (два ATA-133 шлейфа, ATA-33 шлейф, FDD шлейф), все необходимые брекеты с Firewire и USB2.0 портами (причем, последний имеет еще GAME порт). Есть в комплекте брекет с выходом SPDIF.
Кроме этого в комплекте появились два SerialATA кабеля ярко-красного цвета.

Единственный отрицательный момент - руководство пользователя представляло собой ксерокс распечатки pdf файла. Впрочем, при поступлении платы в розничную продажу, я не сомневаюсь, в коробке будет настоящая книжечка.

Кроме обязательных компонент есть различные мелочи, типа наклейки с логотипом Asustek и пакетика с дополнительными перемычками. Есть также наклейка со схемой-расположением джамперов на плате (эта наклейка отлично смотрится на внутренней стенке корпуса).

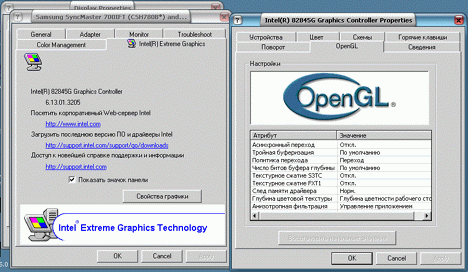

Еще один положительный момент - драйвера к встроенному видеоядру имеют русский интерфейс.

Итак, комплектация полностью совпадает с комплектацией платы Asus P4PE.

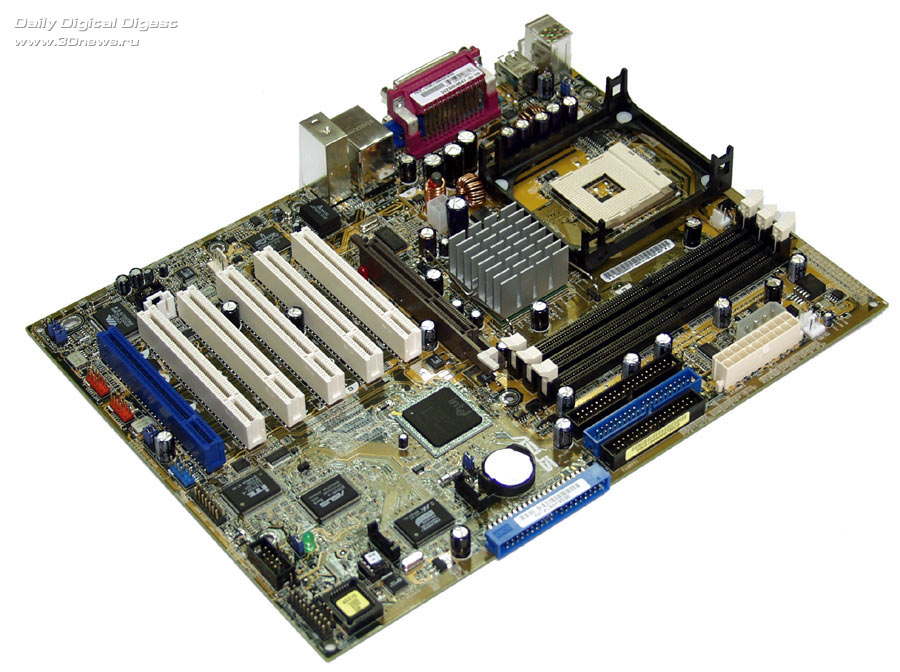

Плата Asus P4GE-V

Начну с самого главного - дизайн нашей платы полностью совпадает с дизайном P4PE (на i845PE). Поэтому, чтобы не повторятся, приведу только фотографии основных компонентов платы с краткими комментариями (подробно о дизайне можно прочитать в обзоре Asus P4PE).

Итак, первое отличие (и возможно единственное :) - вместо металлической защелки, на сокете стоит пластиковая.

Далее - на плате P4GE установлено 3 слота DIMM, 3 разъема питания (включая Asus EZ Plug).

Несколько неудобное расположение разъемов для дополнительных вентиляторов. Разъемы CHA_FAN1 и PWR_FAN1 находятся рядом с основным разъемом питания. То есть, главную проблему при подключении составляют кабели питания.

Что касается слота AGP, то он имеет защиту от старых 3.3вольтовых видеокарт и красный светодиод, сигнализирующий в случае, если пользователь все же установил такую видеокарту.

Очень интересно отметить поддержку ADD карт. Напомню - ADD карта вставляется в AGP слот и имеет DVI и TV-Out выходы, при помощи которых можно выводить видеосигнал на различные приемники.

На другой половине платы - уже знакомая по P4PE картина.

Здесь установлен RAID контроллер, пара разъемов для подключения Serial-ATA устройств, микросхема мониторинга (и подсистемы ввода-вывода) ITE 8708F-A. Тут же стоит еще одна микросхема системного мониторинга - Asus ASB100-A.

Что касается остальных возможностей расширения, то сходство с P4PE идеальное.

Шесть слотов PCI, включая слот BlueMagic, который помимо функций PCI слота еще и поддерживает карты SpaceLink. Карты Asus SpaceLink дают пользователю поддержку трех наиболее популярных стандартов беспроводной связи: Bluetooth, 802.11a и 802.11b.

Перед PCI слотами установлены микросхемы встроенного звука, сетевой контроллер Broadcom Gigabit Ethernet (на "облегченных" моделях стоит Broadcom Fast Ethernet) и VIA VT6307 (для поддержки IEEE-1394).

С краю платы подключаются брекеты с 2 Firewire портами и 2 дополнительными USB2.0 портами. А всего плата имеет 6 портов USB 2.0 и еще 4 расположены на задней панели.

Ага, вот еще одно отличие от P4PE - перед нами VGA разъем встроенного в чипсет видео.

Традиционная схема джамперов на плате:

Количество и расположение перемычек полностью совпадает с платой P4PE. Их две: KBPWR - для пробуждения системы от сигнала с клавиатуры и CLRTC - перемычка сброса настроек биоса.

BIOS

Теперь поговорим о настройках биоса.

Я думаю, вы не удивитесь, узнав, что настройки биоса также практически полностью совпадают с настройками P4PE.

Самый большой интерес вызывает раздел, посвященный параметрам работы чипсета и оперативной памяти.

Конечно, в настройках есть отличия, которые подчеркивают разницу в чипсетах. В биосе P4GE часть настроек предназначена для управления работой встроенного видео :)

Теперь посмотрим на параметр, отвечающий за тактовую частоту работы памяти. Для системной шины 150Мгерц доступны следующие значения: 300Мгерц, 375Мгерц и 400Мгерц (соответственно используются множители CPU:MEM = 2.0 , 2.5 и 2.66).

Cистемный мониторинг

По сравнению с P4PE практически никаких изменений.

Кстати, о биосе - из списка фирменных технологий, которые поддерживает P4GE, бесследно исчезла ASUS MyLogo2. Напомню, что суть функции MyLogo2 заключалась в возможности загрузить в биос картинку формата 640х480х256, которая впоследствии выводится вместо POST скрина.

Понятно, что функция малополезная и вместе с тем отъедающая значительный объем флеш памяти. И программисты Asus убрали MyLogo2, а освободившееся место использовали для биоса встроенного видеоядра.

Разгон и стабильность

Смотрим на преобразователь питания - в нем, установлены шесть конденсаторов емкостью 1500 мкФ и 3 по 1000 мкФ.

Мелкое отличие - чуть-чуть уменьшенная емкость конденсаторов. На P4PE было установлено шесть конденсаторов емкостью 1500 мкФ и 3 по 1200 мкФ. А в целом модуль питания платы тот же самый, что автоматически означает полное соответствие с новыми спецификациями Intel, определяющими требования к поддержке процессоров с частотами выше 3Ггерц (максимальный ток ~70A, выделяемая мощность ~82Вт).

Что касается функций разгона, то тут никаких отличий от платы на i845PE нет.

Диапазон изменения частоты системной шины (FSB) стандартный - от 100 до 200Мгерц с шагом 1Мгерц.

Теперь о повышении напряжения на процессоре. Диапазон изменения Vcore от 1.5 V до 1.85V доступен единым списком.

Кроме этого в распоряжении опытного пользователя есть функции повышения напряжения на памяти и шине AGP.

Возможные значения Vmem: 2.5V (стандартное), 2.6V, 2.7V и 2.9V. А для напряжения шины AGP доступны следующие значения: 1.5V (стандартное), 1.6V и 1.7V.

Теперь о практическом разгоне:

Максимальная частота FSB, при которой система работала стабильно, составила 152Мгерц.

Напомню, на плате P4PE максимальная частота равнялась 155Мгерц.

Почему на 3 Мгерц меньше, если платы почти одинаковые, возможно, спросит читатель. Вполне возможно из-за отличий в модуле питания и опять же платы все-таки сделаны на разных чипсетах, которые по разному могут относится к работе на нестандартных частотах.

Этот тест еще раз подтвердил теорию о том, что интегрированные чипсеты - не самый лучший выбор оверклокера.

Но высокая частота это важный, но не самый главный, критерий производительности (особенно это касается процессоров Intel с их длинным конвейером). Не менее важным условием высокой скорости работы системы является достаточная пропускная способность подсистемы памяти. Поэтому любое наращивание частоты работы памяти приводит к резкому скачку производительности. Этим я и занялся - частота FSB установлена на 133Мгерц, частота памяти - на 333Мгерц. Результат - все тесты пройдены без сбоев.
Следующий шаг - устанавливаю частоту памяти 355Мгерц и опять не встречаю проблем со стабильностью. Далее, помня о результатах теста P4PE, сразу устанавливаю частоту FSB=150, частоту памяти = 200Мгерц (что соответствует DDR400). Результат - все тесты проходят стабильно.


пропускная способность памяти в режиме 150200

Итак, за возможность разгона нашей плате можно ставить твердую оценку "отлично".

Производительность

В этом обзоре раздел, посвященный производительности, представляет особый интерес. Во-первых, мы сравниваем производительности чипсетов i845PE и i845GE между собой.

В тестовой системе было использовано следующее оборудование:

  • Процессор Intel Pentium 4 2.4B (Northwood)
  • Видеокарта Ti4200(315600) на чипе NVidia GeForce4 64Mb (nVidia Detonator v40.41)
  • Звуковая карта Creative Live 5.1
  • Жесткий диск IBM DTLA 307030 30Gb
  • 256 Мбайт PC3200 DDR SDRAM производства Samsung
  • Корпус Inwin506 с блоком питания PowerMan 250W
  • Операционная система Windows 2000 English

Результаты синтетических тестов:

Тесты реальных приложений:


меньше - лучше ( сек.)

Тесты игровых программ:

Практически во всех тестах наблюдается одна и та же картина: в низких разрешениях плата P4GE опережает плату Asus P4PE. А в высоких разрешениях несколько отстает, поскольку результаты тестов P4PE были получены на видеокарте с частотами 315620 (а на P4GE стояла видеокарта с частотами 315600). Впрочем, на чистоту эксперимента это не повлияло - в любом случае самые главные тесты - тесты в низких разрешениях, где зависимость о видеокарты ничтожна.

Выводы

Вывод один - плата Asus P4GE это тот же самый Asus P4PE, только со встроенным видео. Конечно, формулировка утрированная, но именно таким образом можно объяснить различия этих двух плат.
Стабильность работы и производительность с внешней видеокартой одинакова. Комплектация одинаково богатая; набор функций (RAID & SerialATA, LAN, Sound) и фирменных технологий (Q-Fan, EZ-Plug, EZ-Flash, CrashFree BIOS, MultiLanguages BIOS, PostReporter, C.P.R.) практически совпадает.

А теперь посмотрим на розничные цены, которые у продукции Asus всегда были очень высокими. Итак, в магазине просят ~170$ за максимальную конфигурацию P4PE и 174-180$ - за аналогичную конфигурацию P4GE. Стоит ли дополнительные встроенное видеоядро и небольшое преимущество в скорости этих 4-10$, решать, как всегда, покупателю.

Заключение

Плюсы:
  • Богатая комплектация;
  • Отличная производительность (множители CPU:MEM = 2.0 , 2.5 и 2.66);
  • RAID контроллер с поддержкой SerialATA;
  • Встроенный 6-и канальный аппаратный звук и сеть (Gigabit Ethernet);
  • Поддержка интерфейса USB2.0 и IEEE-1394 (Firewire);
  • Мощные средства разгона процессора и памяти;
  • Поддержка процессоров с HyperThreading;
  • Встроенное видеоядро.
Минусы:
  • Цена.
