Материнские платы

ASUS P5AD2-E Premium на Intel 925XE Alderwood-Express

⇣ Содержание

Asus P5AD2-E
Чипсет Intel 925XE Alderwood-Express
Процессор LGA775 Pentium 4 FSB 1066800533МГц
HyperThreading
Память DDR2 400533600
HDD 1x UltraDMA/100
RAID - 2x UltraDMA/133
8x SerialATA(2xRAID)
Дополнительно 3 IEEE-1394ab
Звук Intel HDA
8 USB 2.0
2x Gigabit Ethernet
WiFi-g
Цена: ~265-275$ (Price.ru)

Появление нового чипсета i925XE принудило производителей к выпуску нового поколения материнских плат. В частности, компания Asus выпустила плату P5AD2-E, которая основана на дизайне платы P5AD2. Причем, учитывая то, что чипсет i925XE полностью совместим с чипсетом i925X, никаких изменений в дизайне мы не обнаружили. Незначительные изменения коснулись только настроек биоса.

В результате, модель P5AD2-E Premium является точной копией платы P5AD2 Premium, и, соответственно, этот обзор практически полностью дублирует обзор платы P5AD2 Premium P5AD2 Premium.


Спецификация Asus P5AD2-E

 Asus P5AD2-E

Asus P5AD2-E
Процессор - Intel Pentium 4 (Prescott) с частотой шины 1066/800/533 МГц;
- Разъем Socket LGA775;
- Поддержка процессоров с технологией HyperThreading
Чипсет - Северный мост Intel® 925XE Memory Controller Hub (MCH);
- Южный мост Intel® Intel 82801FB Enhanced I/O Controller Hub (ICH6R);
- Связь между мостами: DMI
Системная память - Четыре 240 контактных слота для DDR2 SDRAM DIMM
- Максимальный объем памяти 4Gb
- Поддерживается память типа DDR2 400533
- Возможен двухканальный доступ к памяти
Графика - Слот PCI Express x16;
Возможности расширения - Три 32-х битных PCI Bus Master слотов;
- Два слота PCI Express x1;
- Восемь портов USB 2.0 ( 4 встроенных + 4 дополнительных);
- Три порта IEEE1394 (Firewire; один встроенный + 2 доп.)
- Встроенный звук High Defenition Audio 7.1;
- Два сетевых контроллера Gigabit Ethernet;
- Контроллер WiFi (802.11g)
Возможности для разгона - Изменение частоты FSB от 100 до 400 MHz с шагом 1 Mhz;
- Изменение напряжения на процессоре, памяти и чипсете.
- Технология Asus NOS (Non-Delay Overclocking System)
Дисковая подсистема - 1 канал UltraDMA100/66/33 Bus Master IDE (с поддержкой до 2 ATAPI-устройств)
- Поддержка протокола SerialATA (4 канала - ICH6R, c поддержкой RAID)
- Поддержка протокола SerialATA (4 канала - Sil3114R, c поддержкой RAID )
- Дополнительный IDE Raid контроллер (Микросхема ITE 8212F, 2 канала IDE, поддерживающие протоколы ATA33/66/100/133 & RAID 0, 1, 0+1, JBOD с поддержкой до 4 ATAPI-устройств )
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS - 8MBit Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
- Технология Asus EZ Flash
- Технология Asus CrashFree BIOS 2
- Технология Asus MyLogo2
- Multi-languages BIOS
Разное - Один порт для FDD, один последовательный и один параллельный порты, порты для PS/2 мыши и клавиатуры
- Индикатор питания на плате
- STR (Suspend to RAM)
- SPDIF In Out
- Технология Asus POST Reporter
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-пиновый разъем питания ATX
- Дополнительный 4-х пиновый разъем питания
Мониторинг - Отслеживание температуры процессора, напряжений, скорости вращения трех вентиляторов
- Технология Asus Q-Fan
- Утилита Asus PC Probe
Размер - ATX форм-фактор, 245мм x 305мм (9.63" x 12")

Коробка

Дизайн упаковки платы Asus P5AD2-E соответствует текущему корпоративному дизайну:


Причем это только обертка - внутри которой есть еще одна коробка:


Комплектация

  • Материнская плата
  • CD диск с ПО и драйверами
  • CD диск с дополнительным ПО (пакет программ InterVideo) + описание
  • Два ATA-133 шлейфа, один ATA-33 шлейф, FDD шлейф
  • Десять SerialATA кабелей (!) + три переходника питания (шесть разъемов)
  • Руководство пользователя на английском языке + краткая инструкция по установке
  • Брекет с 2 дополнительными портами Firewire + разъем RJ-45
  • Брекет с 2 дополнительными портами USB2.0 + GAME порт
  • Брекет с COM-портом
  • Антенна для модуля WiFi
  • Внешний модуль для подключения SerialATA устройств + переходник питания (2 разъема)
  • Заглушка на заднюю панель корпуса
  • Наклейка со схемой-расположением перемычек + наклейка с логотипом Asus

В соответствии с высокой ценой продукта, в Asus не поскупились на комплектацию. Начнем с того, что в коробке с платой лежат 10(!) кабелей SerialATA.

Внимательный читатель может спросить: "А зачем десять, если на плате всего 8 таких портов". Дело в том, что к плате P5AD2-E Premium прилагается модуль для подключения внешних SerialATA устройств.


Не правда ли, знакомый брекет ? Ранее мы видели его в продуктах Gigabyte (например K8NSNXP). А так как конкуренция между этими компаниями ожесточается не на шутку (масса примеров с последней выставки Computex), то в Asus решили не уступать даже в мелочах и аксессуарах.


Учитывая то, что большинство блоков питания на рынке не имеют должного количества разъемов питания SerialATA, в коробку положено 3 переходника питания (6 разъемов). А если учесть еще один переходник от внешнего модуля, то получается 4 переходника с 8-ю разъемами. Не забыты и обычные шлейфы: в комплекте есть два ATA-133 шлейфа, один ATA-33 шлейф и шлейф для дисковода. Все шлейфы - фирменные (т.е. черные, с белым логотипом Asus).

Далее - поскольку на задней панели платы отсутствуют GAME и COM порты, они также реализованы с помощью брекетов. Кроме того, на брекете с GAME портом установлены еще пара портов USB2.0.

Следующий брекет весьма необычен: 2 порта Firewire (IEEE1394b) и один разъем для подключения сети (RJ-45).


Теперь пара слов о документации. Кроме очень подробного руководства пользователя, к плате прилагается краткое руководство, описание дополнительного программного обеспечения (InterVideo WinDVD Suite), а также брошюра с описанием процедуры настройки точки доступа WiFi.

Что касается WiFi, то соответствующий контроллер установлен непосредственно на материнской плате, к которой подключается антенна.


На компакт-диске записан полный набор драйверов, а также пакет фирменных утилит Asus.

Итоговый вывод: комплектация платы P5AD2-E Premium полностью совпадает с комплектацией P5AD2 Premium. И, учитывая стоимость платы (~270$), за комплектацию можно поставить оценку "5".

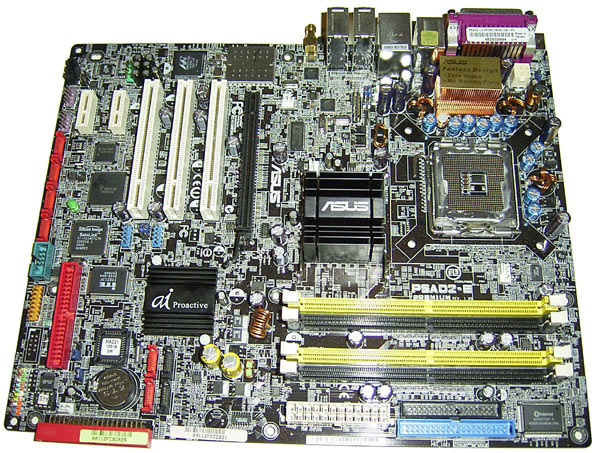

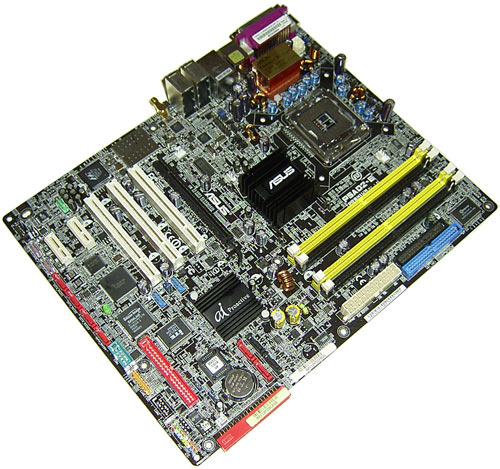

Плата Asus P5AD2-E

Дизайн платы оставляет только самые приятные впечатления: разъемы питания установлены по краям платы, а защелки слотов DIMM расположены далеко от слота PCI Express x16.

Также удобно расположены IDE разъемы, как встроенного, так и дополнительного контроллера.

Теперь посмотрим на процессорный сокет - полностью стандартная ориентация и конструкция.

Под сокетом расположен 4-х - пиновый разъем питания для процессорного кулера (CPU_FAN1). Впрочем, допускается подключение кулеров с 3-х - пиновым разъемом.

Кроме CPU_FAN1, на плате установлено еще три подобных разъема: PWR_FAN1 - около северного моста, CHA_FAN2 - около слота PCIE x16, и CHA_FAN1 - около батарейки. Стоит отметить, что только один разъем CPU_FAN1 имеет поддержку функции Q-Fan, которая позволяет регулировать скорость вращения в зависимости от температуры (например на плате Abit AA8 DuraMAX таких разъемов было три).

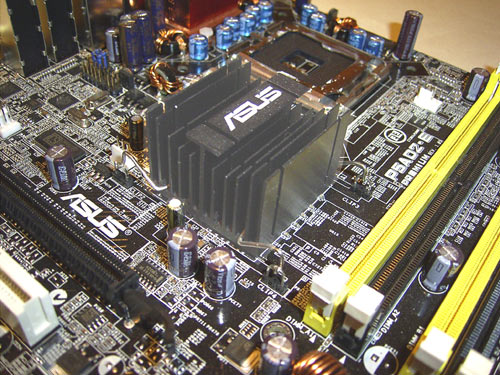

К сожалению, на чипсете установлен только пассивный радиатор, который при работе просто раскаляется (и это на открытом стенде!).

Поэтому, будущему пользователю платы Asus P5AD2-E рекомендуется установить какое-либо дополнительное охлаждение (в случае разгона - это обязательно).

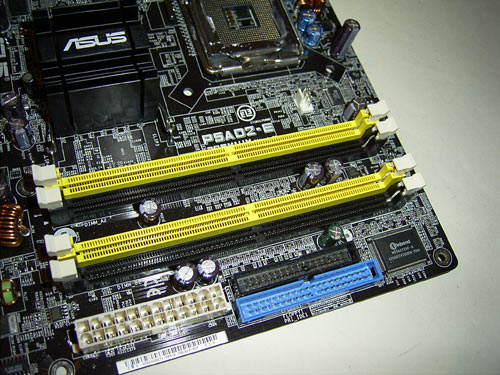

Под северным мостом установлено четыре 240-пиновых слота DIMM для модулей памяти DDR2. Они разбиты они на две группы по два слота. Первые два слота относятся к первому каналу контроллера, последние два - ко второму каналу.

То есть, по сравнению с дизайном плат на i865PEi875P, никаких принципиальных отличий. Даже максимальный объем памяти остался равным 4Gb. Как только на плату подается напряжение - загорается большой зеленый светодиод, установленный около слотов PCIE x1.

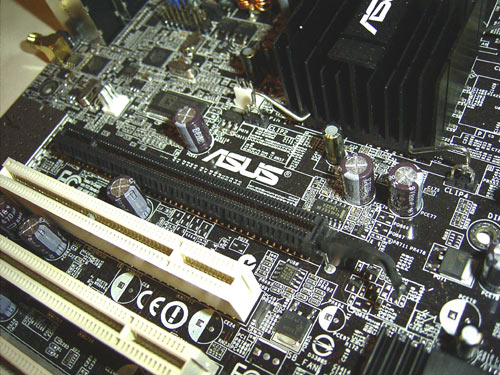

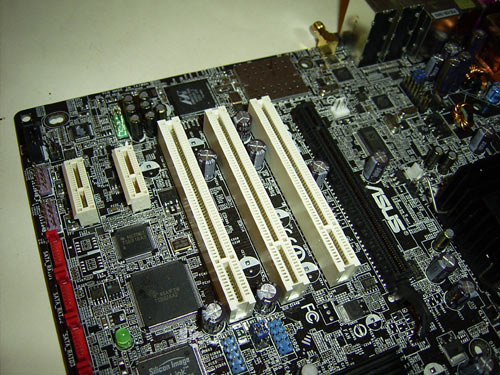

На плате установлен один слот PCI Express x16 с защелкой, который предназначен для видеокарт.

Кроме него на плате Asus P5AD2-E установлено два слота PCI Express x1 и три "обычных" PCI-слота.

Возможности расширения

На плате Asus P5AD2-E Premium установлен южный мост ICH6R, с радиатором. В результате плата поддерживает 4 порта SerialATA, и позволяет объединить диски в RAID массивы уровня 0, 1 или MatrixRAID.

Кроме того, еще 4 SerialATA устройства можно подключить к контроллеру Sil3114R, производства Silicon Image.

Данный контроллер поддерживает RAID массивы следующих уровней: RAID0 , RAID1 , RAID10, RAID5 и JBOD.

И на этом возможности по подключению жестких дисков не исчерпываются! На плате установлен двухканальный ParallelATARAID контроллер ITE8212F, к которому можно подключить 4 диска, и объединить их в RAID массивы уровня RAID0 , RAID1 , RAID0+1 и JBOD.

В результате к двум ParallelATA жестким дискам встроенного контроллера можно добавить еще 4 ParallelATA и 8 SerialATA дисков. Итого -к плате Asus P5AD2-E Premium можно подключить 14 жестких дисков.

Далее - на плате установлено 8 портов USB2.0. Из них 4 порта установлены на задней панели, а еще 4 подключаются при помощи брекетов (в комплекте один брекет с двумя портами).

Кроме этого, плата Asus P5AD2-E поддерживает другой вид последовательной шины - IEEE1394 ("Firewire"). Для этого на плату установлены два контроллера: TSB81BA3 и TSB82AA2 ( оба производства Texas Instruments ).

В результате плата поддерживает 3 порта Firewire: один стандарта IEEE1394a (расположен на задней панели) и два IEEE1394b (подключаются с помощью брекета). Плата P5AD2-E - первая в ассортименте Asus, которая поддерживает протокол IEEE1394b (800MBit в секунду). Кстати, набор контроллеров полностью аналогичен тому, который используется на платах Gigabyte (пример Gigabyte K8NSNXP)

Далее - плата Asus P5AD2-E имеет встроенный восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип CMI9880.

Теперь пара слов о сети: на плате установлены два высокоскоростных сетевых контроллера Marvell Yukon 88E8053 (Gigabit Ethernet). Они подключены к шине PCI Express с пропускной способностью по 500Mb/сек на каждый канал.

Один из сетевых коннекторов расположен на задней панели, а другой подключается при помощи брекета (весьма оригинальное решение). Также упомянем технологию Asus AI Net 2, которая позволяет диагностировать сетевое соединение (в частности, определять место обрыва кабеля (дальность действия ~100 метров)).

Еще одна отличительная черта платы P5AD2-E Premium, это поддержка беспроводного связи стандарта WiFi (IEEE 802.11-g) с пропускной способностью 54Мбитс. Вообще-то, поддержка WiFi появилась на платах Asus довольно давно: сначала это был PCI слот BlueMagic для карт расширения SpaceLink (которые никто в глаза не видел :), потом появились специализированные слоты WiFi (как на плате Asus P4P800-E Deluxe), а сейчас Asus либо поставляет PCI карты с поддержкой WiFi (как на плате Asus A8V Deluxe), либо устанавливает контроллер непосредственно на материнскую плату. В нашем случае выбран именно последний вариант:


А антенна подключается непосредственно к разъему на задней панели. Кстати, задняя панель платы имеет несколько нестандартную конфигурацию.

Несколько неудобно расположены PS2 разъемы: по привычке втыкаешь клавиатуру в крайний разъем, который на P5AD2-E предназначен для "мышки". Далее - крайний правый разъем предназначен для антенны WiFi, а между ним и аудиоразъемами находится сигнальный светодиод. Также стоит отметить отсутствие портов COM и GAME, которые реализованы в виде брекетов (есть в комплекте).

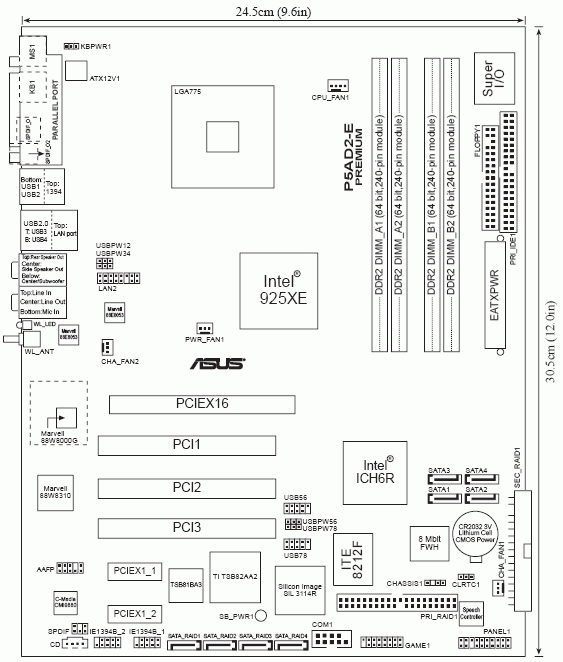

Традиционная схема джамперов на плате:

На плате Asus P5AD2-E установлено шесть перемычек: CLRTC1 - перемычка для обнуления CMOS (расположена около батарейки), USB_PWR12 - USB_PWR78 - для пробуждения системы от USB устройств, KBPWR1 - для пробуждения системы по сигналу с клавиатуры.

Теперь поговорим о настройках биоса.

BIOS

Биос платы Asus P5AD2-E основан на версии AMI BIOS.

В разделе настроек работы памяти никаких неожиданностей: стандартный набор таймингов ("CAS Latency", "Precharge to Active"(Trp), "Active to precharge" (Tras) и "Active to CMD"(Trcd)).

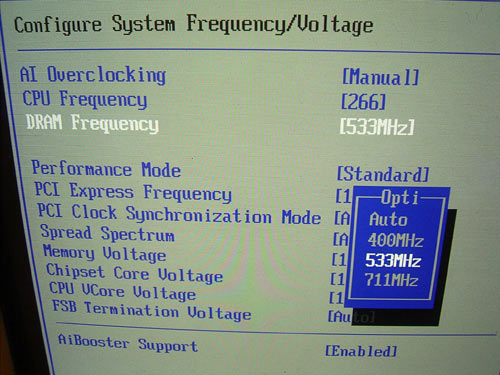

Следующий параметр, который влияет на производительность - это установка частоты работы памяти.

Итак, пользователю доступны все возможные делители частоты памяти - 1:2(DDR2-400),2:3 (DDR2-533) и 3:4(DDR2-600). А при FSB = 266MHz (1066QPB) делители следующие: 3:8(DDR2-400), 1:2 (DDR2-533) и 2:3(DDR2-600).

Теперь рассмотрим раздел, посвященный системному мониторингу.

Плата отображает текущие значения температуры процессора и системы, скорости вращения трех вентиляторов (из четырех), а также уровни напряжений. Кроме того, для процессорного кулера доступна усовершенствованная технология Q-Fan, которая позволяет регулировать скорость вращения в зависимости от температуры процессора.

Кроме этого, следить за показаниями системного мониторинга можно и в Windows. Для этого предназначена утилита системного мониторинга Asus PCProbe.

К сожалению, текущая версия программы некорректно отображает температуру процессора.

А теперь пара слов об утилите Asus LiveUpdate, которая предназначена для обновления драйверов, прошивки биоса и изменения POST экрана. Она также работает в системе Windows.

Кроме этого, биос платы Asus P5AD2-E обладает поддержкой следующих функций: MyLogo2 (возможность изменение загрузочного изображения),

многоязычность (MultiLanguages),

и CrashFree BIOS 2 (восстановление испорченной прошивки с помощью дискеты или CD-диска).

Разгон и стабильность

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 4-х - фазную схему, в которой установлены пять конденсаторов емкостью 1000 мкФ, один - 1500 мкФ, и 10 конденсаторов емкостью 680мкФ. Для улучшения охлаждения модуля питания использована новая технология Asus Stack Cool, которая представляет собой медный радиатор на лицевой стороне платы,

и алюминиевую пластину на обратной.

Система полностью пассивна, и, по утверждениям представителей компании, способна снизить температуру на 10 градусов C.

Теперь переходим к рассмотрению функций разгона.

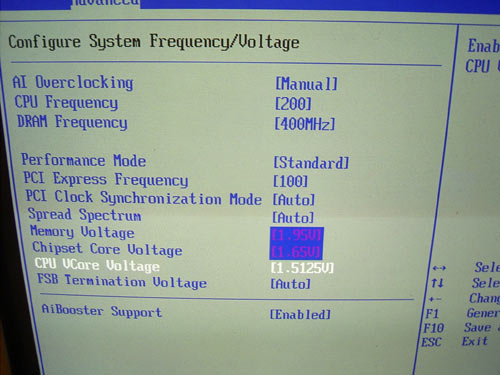

Во-первых, плата Asus P5AD2-E позволяет изменять частоту системной шины в диапазоне от 100 до 400MHz с шагом 1 MHz с шагом 1 Мгерц.

Удобно то, что необходимое значение частоты FSB можно ввести с клавиатуры.

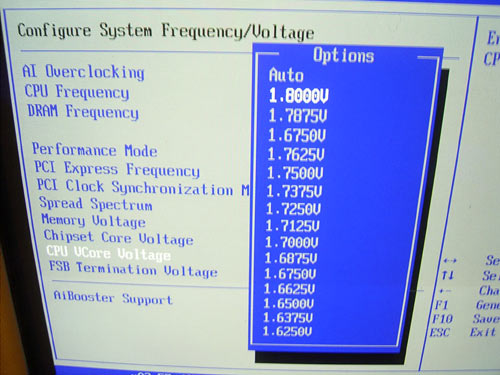

Во-вторых, плата Asus P5AD2-E позволяет изменять напряжение на процессоре(Vcore) в очень широком диапазоне: от 1.2875V до 1.8V с шагом 0.0025V ( напомню, что у платы P5AD2 этот диапазон был равен 1.3875V (штатное) до 1.7V с шагом 0.0025V; хотя последние версии биоса могли его расширить).

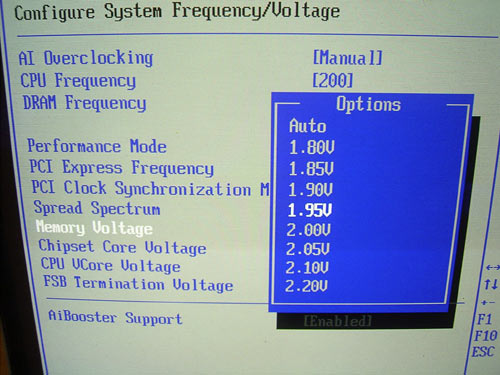

Далее - опытный пользователь может увеличить Vmem c штатных 1.8V до 2.2V (с шагом 0.05-0.1V).

У платы P5AD2 диапазон изменения был от 1.8V до 2.1V с шагом 0.1V.

Кроме этого, в нашем распоряжении есть функция повышения напряжения на чипсете.

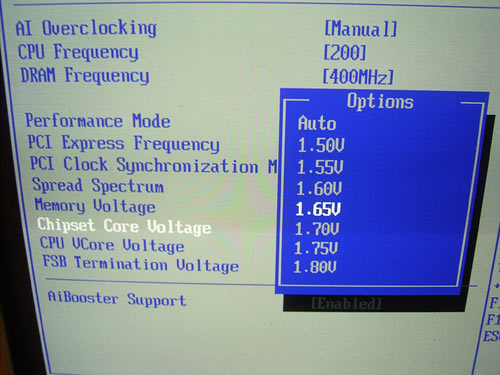

Также был увеличен диапазон изменения напряжения на чипсете: от 1.5V до 1.8V с шагом 0.05V ( у платы P5AD2 было всего два доступных значения - 1.5V и 1.6V).

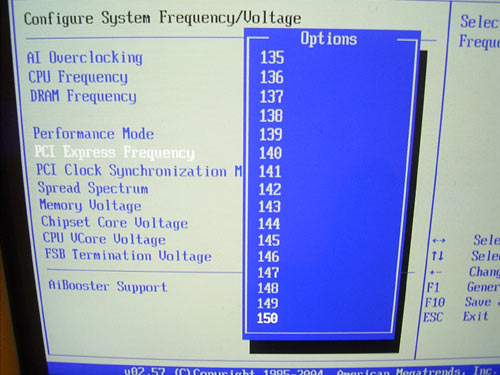

Также есть возможность изменить частоту шины PCI-Express, в диапазоне от 90MHz до 150MHz (у P5AD2 максимальная частота = 133MHz).

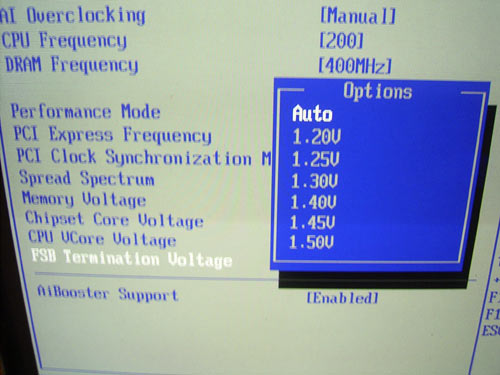

И наконец, плата P5AD2-E позволяет изменять значение "FSB Termination Voltage".

Диапазон изменения от 1.2V до 1.5V с шагом 0.05V ( у P5AD2 было всего два доступных значения - 1.2V и 1.4V).

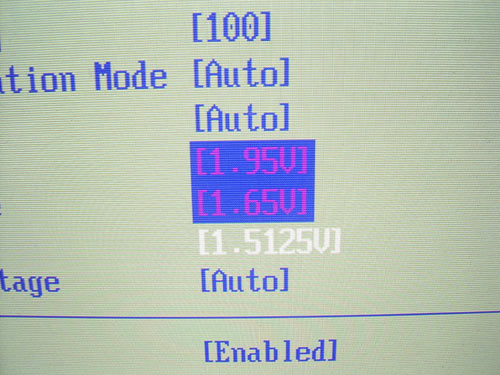

Хочу отметить, что программисты Asus добавили функцию подсветки другим цветом тех параметров, которые (по их мнению) выходят за рамки безопасного разгона.

При работе на повышенных частотах очень важно, чтобы частота шины PCI, по возможности, не отклонялась от стандартных 33MHz. Прежде всего это важно для корректной работы жестких дисков. Так вот, плата Asus P5AD2-E имеет возможность установки фиксированной частоты на PCI.

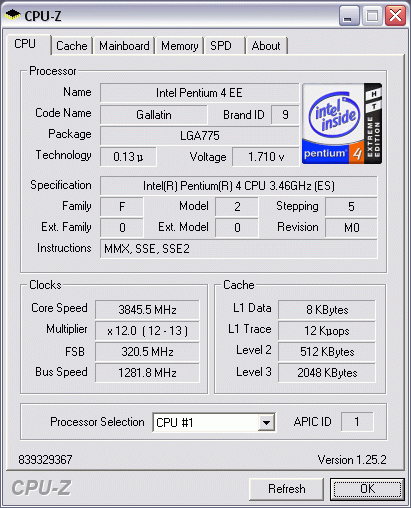

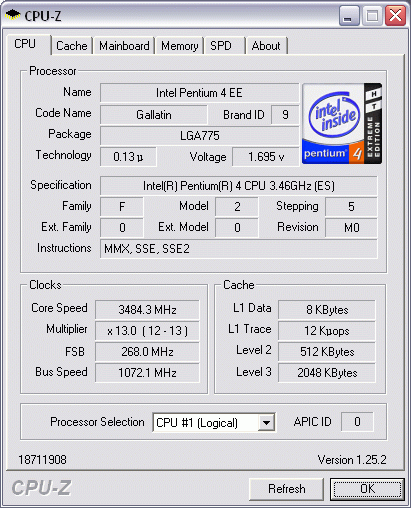

Теперь попробуем функции разгона на практике. Итак, плата Asus P5AD2-E показала отличные результаты: стабильная работа на частоте FSB = 320MHz.

Еще несколько моментов, связанных с разгоном. Во-первых, в соответствующем разделе биоса есть интересный пункт: Perfomance Mode. При установке его в значение Turbo, плата просто-напросто увеличивала частоту FSB на 2 MHz.

Теперь пара слов о параметре "AI Overclocking", который предназначен для начинающих пользователей.

Простым выбором нужного значения, пользователь может разогнать систему (путем повышения частоты FSB) на 5%, 10%, 15%, 20% и 30%.

При этом система будет постоянно работать в разогнанном режиме, что негативно скажется на температурном режиме. Поэтому более предпочтительным вариантом выглядит режим NOS (Non-Delay Overclocking System), в котором разгон осуществляется именно тогда, когда нужно. Другими словами, повышение частоты FSB происходит в момент запуска ресурсоемкого приложения (пример - игра). А после выхода из приложения система возвращается к штатной частоте. Иными словами, инженеры Asus реализовали динамический разгон, который уже встречался на платах MSI, Gigabyte и Abit.

Выбор степени разгона осуществляется с помощью параметра "Turbo NOS"

Кроме того, есть еще дополнительный параметр "Twin Turbo NOS", который расширяет диапазон динамического разгона.

Кстати, когда я оптимистично выставил максимально возможные 30%, система стартовала, дошла до POST-экрана, и зависла. А после установки 20% - система работала стабильно. Это означает, что при старте плата тестирует возможности процессора на разгон, и не дает системе загрузиться, если разгон невозможен или приводит к нестабильной работе.

На практике работа NOS выглядит следующим образом: после запуска "тяжелого" приложения система работает несколько секунд в штатном режиме, а потом увеличивает частоту (красным цветом выделена текущая производительность системы).

В сочетании с технологией Q-Fan, NOS позволит многим пользователям получить приятную прибавку производительности. Конечно, хардкорные оверклокеры предпочитают постоянный разгон, путем выставления настроек биоса. Однако нужно помнить, что ядро Prescott выделяет очень много тепла, а также не имеет механизмов снижения частоты во время простоя (как, например, AMD Cool'n'Quiet). Поэтому постоянная работа в режиме разгона - не самый разумный выбор.

Производительность

При определении стартовой частоты FSB оказалось, что плата завышает эту частоту на 2 MHz.

В тестовой системе было использовано следующее оборудование:

Тестовое оборудование
Процессор Процессор Intel Pentium4 3.46 EE
Кулер Gigabyte 3D Cooler GP Edition
Видеокарта nVidia GeForce FX 5750 (PCI Express x16)
Звуковая карта -
HDD IBM DTLA 307030 30Gb
Память 2х256Mb DDR2-533 SDRAM , производства Kingmax (тайминги по SPD)
Корпус Inwin506 с блоком питания PowerMan 300W
OS Windows XP SP1

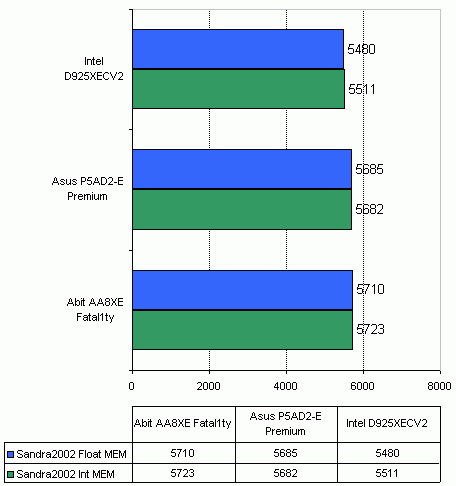

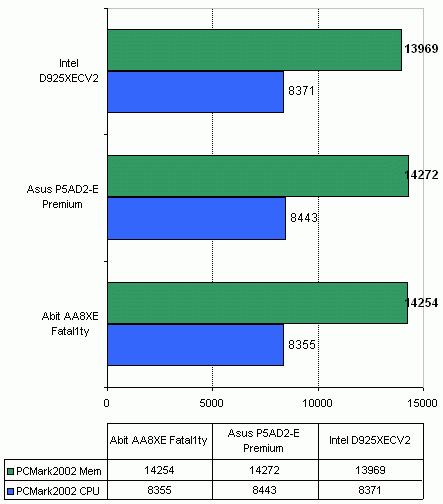

Сперва посмотрим на результаты синтетических тестов.

Теперь тесты игровых программ.

Выводы

С точки зрения обычного пользователя, между платами P5AD2 Premium (i925X) и P5AD2-E Premium (i925XE) нет никакой разницы. Единственный процессор, имеющий 1066MHz шину - это Pentium4 3.46 Extreme Edition, который стоит порядка 1000$. А планы по выпуску массовых процессоров с 1066 шиной пока точно неизвестны.

В любом случае, все упирается в разницу в стоимости плат, которая равна 25$ (менее 10% от стоимости платы).

А вот, с точки зрения компьютерного энтузиаста, однозначный выбор - плата на чипсете i925XE. Дело в том, что инженеры Asus усилили и без того мощные возможности разгона: практически все функции по повышению напряжения (Vcore,Vmem,Vdd) расширили свои диапазоны. Кроме того, сам факт использования чипсета i925XE гарантирует стабильную работу на частоте FSB = 266MHz. А серьезный разгон начинается на отметке 300MHz (мы достигли FSB = 320MHz!). Также упомянем специальную полностью пассивную систему охлаждения модуля питания - Asus Stack Cool.

И, наконец, отметим, что плата имеет богатую комплектацию, а также широкие возможности расширения, из которых выделим встроенную поддержку WiFi, два дополнительных RAID контроллера, поддержку Firewire-800 (IEEE 1394b), а также два гигабитных сетевых контроллера. Кроме этого, плата имеет на борту большое количество фирменных технологий Asus.

Заключение

Плюсы:
  • Высокая стабильность и хороший уровень производительности.
  • Поддержка SerialATARAID ( 8 каналов ; ICH6R + Sil3114R)
  • Встроенный 8-ми - канальный звук и два сетевых контроллера (Gigabit Ethernet) .
  • Поддержка интерфейса USB2.0 (8 портов ) и IEEE-1394ab (Firewire; 3 порта).
  • Поддержка WiFi-g (IEEE 802.11g ; 54Мбитс)
  • Широкий набор фирменных технологий Asus (PC Probe, POST Reporter, CrashFree BIOS 2, MyLogo2 и проч) .
  • Дополнительный набор технологий AI Proactive (NOS , AI Net 2, )
  • Доп. охлаждение модуля питания Asus Stack Cool.
Минусы:
  • Завышение частоты FSB
  • Пассивное охлаждение чипсета
Особенности платы:
  • Прекрасные результаты разгона процессора и памяти.
