Материнские платы

MSI P45 Platinum и ASUS P5Q Deluxe - новинки на чипсете Intel P45

⇣ Содержание
  MSI P45 Platinum ASUS P5Q Deluxe
Чипсет Intel P45
Разъем, частота FSB LGA775; 1333/1066/800/533МГц;
Память DDR2 667/800/1066/1200
HDD 1x UltraDMA/133
9x SerialATA(2xRAID)
Дополнительно 2 IEEE-1394a
Звук Intel HDA
12 USB 2.0 10 USB 2.0
Gigabit Ethernet 2x Gigabit Ethernet
Цена: ~195$ / 4500руб (Price.ru) ~240$ / 5600руб (Price.ru)
С момента официального анонса нового поколения чипсетов Intel прошло около месяца, и первые платы на P45 уже появились на прилавках магазинов. Среди них встречаются как продукты начального уровня (пример - ECS P45T-A), так и платы премиум-класса, стоимостью более 200$. Именно две такие платы мы сегодня и рассмотрим. Это модели ASUS P5Q Deluxe и MSI P45 Platinum.

Спецификации


 ASUS P5Q Deluxe
ASUS P5Q Deluxe

 MSI P45 Platinum
MSI P45 Platinum

ASUS P5Q Deluxe MSI P45 Platinum
Процессор - Intel Pentium 4 (Prescott (2M)/Gallatin/CedarMill) с частотой шины 1066/800/533 МГц;
- Двухъядерные Intel Pentium D/EE (Smithfield/Presler) с частотой шины 800/1066 МГц;
- Intel Celeron-D (Conroe-L, Prescott) с частотой шины 800/533 МГц;
- Поддержка Intel Core 2 Duo/Quad (Kentsfield, Conroe) с частотой шины 1333/1066/800 МГц;
- Поддержка Intel Core 2 Duo/Quad (Yorkfield, Wolfdale) с частотой шины 1600/1333 МГц;
- Разъем Socket LGA775;
- Поддержка процессоров с технологией HyperThreading;
Чипсет - Северный мост Intel P45 (MCH);
- Южный мост Intel ICH10R;
- Связь между мостами: DMI;
Системная память - Четыре 240 контактных слота для DDR2 SDRAM DIMM;
- Максимальный объем памяти 8Гб;
- Поддерживается память типа DDR2 667/800/1066/1200;
- Возможен двухканальный доступ к памяти;
- Индикатор питания;
Графика - Три слота PCI Express x16; - Два слота PCI Express x16;
Возможности расширения - Два 32-х битных PCI Bus Master слота;
- Два слота PCI Express x1;
- Десять портов USB 2.0 (6 встроенных + 4 дополнительных);
- Два порта IEEE1394 (FireWire; один встроенный + один доп.);
- Встроенный звук High Definition Audio 7.1;
- Два сетевых контроллера Gigabit Ethernet;
- Два 32-х битных PCI Bus Master слота;
- Два слота PCI Express x1;
- Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных);
- Два порта IEEE1394 (FireWire; один встроенный + один доп.);
- Встроенный звук High Definition Audio 7.1;
- Сетевой контроллер Gigabit Ethernet;
Возможности для разгона - Изменение частоты FSB от 200 до 800 МГц с шагом 1 МГц; изменение множителя;
- Изменение напряжения на процессоре, памяти, FSB, PLL, PCI-E и чипсете(NB + SB);
- Утилита ASUS AiBooster;
- Изменение частоты FSB от 133 до 800 МГц с шагом 1 МГц; изменение множителя;
- Изменение напряжения на процессоре, памяти, FSB и чипсете(NB + SB);
- Технология MSI D.O.T;
- Утилита Dual CoreCenter;
Дисковая подсистема - 1 канал UltraDMA133/100/66/33 Bus Master IDE (Marvell 88SE6121; с поддержкой до 2 ATAPI-устройств);
- Поддержка протокола SerialATA II (6 каналов - ICH10R, c поддержкой RAID);
- Поддержка протокола SerialATA II (2 канала - Sil 5723, c поддержкой RAID 0,1, JBOD);
- Поддержка протокола SerialATA II (1 канал - Marvell 88SE6121;
- Поддержка LS-120 / ZIP / ATAPI CD-ROM;
- 1 канал UltraDMA133/100/66/33 Bus Master IDE (JMicron JMB 363; с поддержкой до 2 ATAPI-устройств);
- Поддержка протокола SerialATA II (6 каналов - ICH10R, c поддержкой RAID);
- Поддержка протокола SerialATA II (2 канала - JMB 363, c поддержкой RAID 0,1, JBOD);
- Поддержка протокола SerialATA II (1 канал - JMicron JMB 362);
- Поддержка LS-120 / ZIP / ATAPI CD-ROM;
BIOS - 16 x 2 Мбит Flash ROM;
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features;
- Технология ASUS EZ Flash 2;
- Технология ASUS DieHard BIOS;
- Технология ASUS MyLogo 3;
- Технология ASUS OC Profile;
- Multi-languages BIOS;
- 32 Мбит Flash ROM;
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features;
- Функция диагностики MSI POST;
Разное - Один порт для FDD, один последовательный порт, один PS/2 порт;
- STR (Suspend to RAM);
- SPDIF Out;
- Один порт для FDD, один последовательный порт, порты для PS/2 мыши и клавиатуры;
- STR (Suspend to RAM);
- SPDIF Out;
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB;
- Основной 24-контактный разъем питания ATX;
- Дополнительный 8-контактный разъем питания;
- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB;
- Основной 24-контактный разъем питания ATX;
- Дополнительный 8-контактный разъем питания;
- Дополнительный 4-контактный разъем питания Molex;
Мониторинг - Отслеживание температуры процессора, системы, напряжений, скорости вращения пяти вентиляторов;
- Технология ASUS Fan Xpert;
- Технология ASUS EPU-6 Engine, AI Nap;
- Утилита ASUS PC Probe II;
- Отслеживание температуры процессора, системы, напряжений, скорости вращения трех вентиляторов;
- Технология GreenPower (+ поддержка GreenPower Genie);
- Технология Smart Fan;
Размер - ATX форм-фактор, 245мм x 305мм (9.63" x 12") ;

Упаковка


 ASUS P5Q Deluxe  MSI P45 Platinum

Коробка с платой MSI имеет ручку для переноски, а у коробки ASUS открывается верхняя "страница":


 ASUS P5Q Deluxe

Комплектация

  • Материнская плата;
  • Руководство пользователя на английском языке;
  • DVD диск с драйверами и утилитами;
  • Один ATA-133 шлейф, FDD шлейф;
  • Восемь кабелей SerialATA + два переходника питания (четыре разъема);
  • Заглушка на заднюю панель корпуса (имеет шумоизоляционное покрытие);
  • Набор дополнительных коннекторов;
  • Планка с дополнительным портом FireWire и 2 портами USB2.0;
  • Наклейка с логотипом ASUS;
  • Дополнительный вентилятор;
  • Материнская плата;
  • Руководство пользователя на английском языке + краткое руководство;
  • Два CD диска с ПО и драйверами (для XP и для Vista);
  • CD диск с утилитой резервного копирования + руководство пользователя;
  • Один ATA-133 шлейф, FDD шлейф;
  • Четыре кабеля SerialATA + переходник питания (два разъема);
  • Заглушка на заднюю панель корпуса;
  • Набор дополнительных коннекторов;
  • Планка с двумя портами USB2.0 и одним портом FireWire;
  • Мост для CrossFire;

Все драйвера, утилиты и дополнительное ПО платы ASUS записаны на одном DVD-диске. Дополнительное ПО включает такие пакеты как: Ulead Burn.Now, Corel MediaOne Starter, Ulead PhotoImpact 12 SE, CyberLink PowerBackup, WinZip 11, а также Norton Internet Security.

Кроме этого, к плате ASUS P5Q Deluxe прилагается довольно толстое руководство пользователя, где раскрыты не только особенности сборки и настройки системы, но и приведено описание оболочки Express Gate. Что касается краткого руководства по сборке, оно записано на диске в виде pdf-файла, причем включает текст на 18 языках.


 ASUS P5Q Deluxe  MSI P45 Platinum

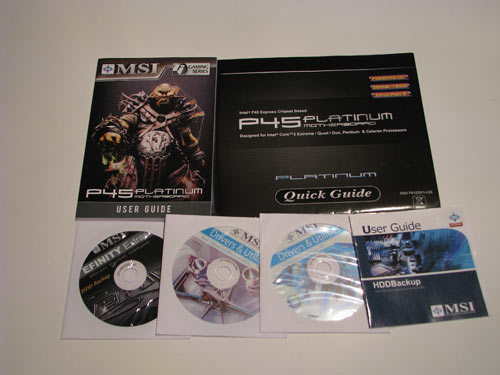

Руководство пользователя платы MSI P45 Platinum почти такое же объемное и, кроме того, его дополняет краткое руководство. Все ПО записано на трех CD-дисках: один для Windows XP, второй для Vista, а на третьем записана утилита резервного копирования (к ней прилагается отдельная брошюра).

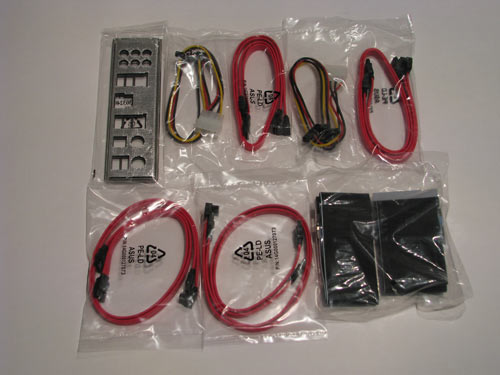

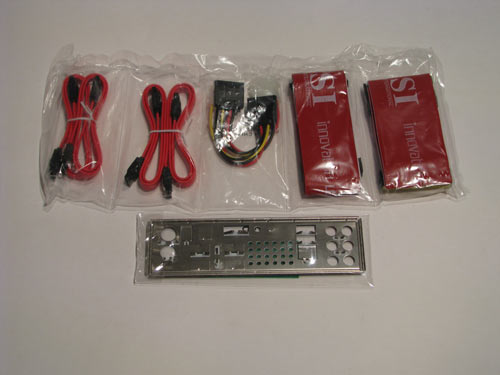

По стандартным компонентам некоторое превосходство за ASUS: больше кабелей SATA, больше переходников питания.


 ASUS P5Q Deluxe  MSI P45 Platinum

В остальном - условное равенство.


 ASUS P5Q Deluxe  MSI P45 Platinum

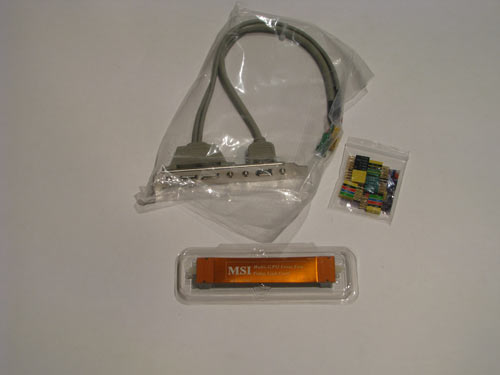

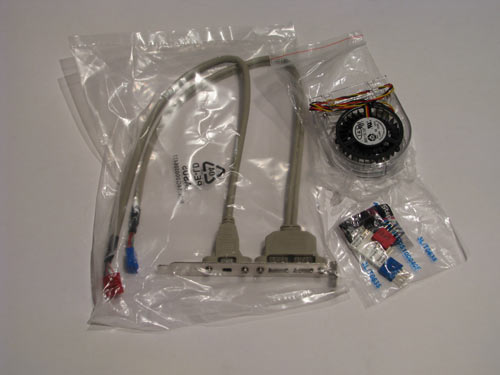

К обеим платам прилагается планка с двумя портами USB2.0 и портом FireWire, а также набор коннекторов для облегчения подключения платы к кнопкам корпуса. Единственное различие комплектаций: у платы ASUS есть дополнительный вентилятор, а у MSI - мост для технологии CrossFire.

Учитывая розничные цены, мы ставим следующие оценки за комплектацию: плата ASUS P5Q Deluxe - "5-", а MSI P45 Platinum - "5-".

Платы

С первого взгляда становится понятно, что обе платы метят в премиум-класс - в наличии массивные системы охлаждения, более одного слота PCI Express x16, солидные возможности расширения, а также мощные преобразователи питания процессора, памяти и северного моста.


 ASUS P5Q Deluxe  MSI P45 Platinum

При таком насыщенном дизайне PCB, различные неудобства сборщика отходят на второй план. Но этих неудобств практически нет: основные разъемы питания расположены по краям плат. Впрочем, подключение кабеля к Molex-разъему на плате MSI несколько неудобно.


 MSI P45 Platinum

Кроме того, практически невозможно подключить вентилятор к разъему SYSFAN4 при установленной видеокарте в первом слоте PCI Express x16. Подобная проблема есть и на плате ASUS, но там возникают сложности при подключении SerialATA кабеля к порту SATA6. Также отметим, что на плате ASUS при установленной первой видеокарте есть возможность снять или установить модули памяти, а на плате MSI этого сделать нельзя.

Возвращаясь к системе охлаждения отметим, что на плате MSI используется три тепловых трубки, а на ASUS - только две. При этом, на MSI все радиаторы соединены между собой, а на ASUS один из радиаторов PWM - сам по себе. И с точки зрения красоты лидирует плата MSI:


 ASUS P5Q Deluxe  MSI P45 Platinum

Впрочем, в комплектацию ASUS входит дополнительный вентилятор, поэтому системы охлаждения будем считать равными.

Платы имеют по четыре 240-контактных слота DIMM для модулей памяти DDR2, с общим объемом поддерживаемой памяти 16 Гб.


 ASUS P5Q Deluxe  MSI P45 Platinum

Поговорим более подробно о слотах расширения. Северный мост Intel P45 позволяет организовать 2 слота PCI Express x16 спецификации 2.0, на каждый из которых выделяется 8 линий шины.


 ASUS P5Q Deluxe  MSI P45 Platinum

Именно так поступили инженеры MSI, а в ASUS пошли дальше - и установили третий слот PCI Express x16, на который выделяется 4 линии. Кроме этого, разработчики разместили по два слота PCI Express x1 и по два "обычных" слота PCI.

Также линии PCI Express были использованы для подключения гигабитных сетевых контроллеров. На плате ASUS установлено два таких контроллера: Marvell 88E8056 и Marvell 88E8001, но только 88E8056 использует шину PCI-E х1 (88E8001 - подключен к шине PCI).


 ASUS P5Q Deluxe  ASUS P5Q Deluxe

На плате MSI установлен только один контроллер Gigabit Ethernet: Realtek 8111С, который использует одну линию PCI Express.


 MSI P45 Platinum

На обеих платах установлен южный мост ICH10R, с радиатором. В результате платы поддерживает по 6 портов SerialATA II, которые расположены около южного моста.


 ASUS P5Q Deluxe  MSI P45 Platinum

Кроме того, на платах установлены дополнительные контроллеры для поддержки ParallelATA и SerialATA II. В частности, на плате ASUS установлено два чипа: Marvell 88SE6121 (1 PATA; 1 SATA II - на задней панели) и Sil 5723, производства Silicon Image (2 SATA II).


 ASUS P5Q Deluxe  ASUS P5Q Deluxe

А на плате MSI установлен один чип JMicron JMB363 и один JMB362:


 MSI P45 Platinum

 MSI P45 Platinum

Причем первый контроллер поддерживает два канала, и соответствующие порты расположены около южного моста. Второй контроллер также поддерживает два канала SATA, но на нашей плате реализован только один, внешний eSATA на задней панели. Первоначально мы даже не подозревали о его существовании, поскольку JMB362 не упоминается в документации, а сам чип спрятан под радиатором системы охлаждения. Таким образом, к плате MSI пользователь может подключить 11 жестких дисков (9 SATA II + 2 PATA), а к плате ASUS - 12 дисков (10 SATA II + 2 PATA).

Далее - один и тот же южный мост ICH10R поддерживает 12 портов USB2.0. На плате MSI 6 портов расположены на задней панели, а еще 6 подключаются при помощи планок (в комплекте есть одна планка с двумя портами). На плате ASUS конфигурация портов иная: 6 на задней панели и 4 дополнительных (в комплекте также есть одна планка с двумя портами). В итоге, плата ASUS поддерживает только 10 портов. Дело в том, что дизайн PCB предусматривает установку модуля WiFi, который использует два порта USB2.0. Однако на нашей плате он не установлен.

Кроме этого, платы поддерживают последовательную шину FireWire. Для этого на них установлен дополнительный контроллер. На плате ASUS это чип L-FW3227 производства LSI, а на плате MSI - JMicron JMB381.


 ASUS P5Q Deluxe  MSI P45 Platinum

Несмотря на разные чипы, платы поддерживают по два порта, причем их конфигурация схожа: один установлен на задней панели, другой подключается с помощью планки (есть в комплекте у обеих плат).

На платах реализована звуковая подсистема Intel High Definition Audio: на ASUS P5Q Deluxe установлен чип ADI AD2000B, а на плате MSI P45 Platinum - ALC888.


 ASUS P5Q Deluxe  MSI P45 Platinum

Задняя панель плат имеет следующую конфигурацию:


 ASUS P5Q Deluxe  MSI P45 Platinum

Плата ASUS поддерживает оптический и коаксиальный SP-DIF выходы; MSI - только оптический. Также на задней панели обеих плат есть порт FireWire и порт SATA II. Кроме того, можно заметить полное отсутствие LPT и COM портов. Впрочем, обе платы поддерживают по одному последовательному порту (COM), но реализованному через планку (нет в комплекте у обеих плат). Интересная особенность есть у платы ASUS - инженеры оставили всего один порт PS/2, к которому можно подключать либо клавиатуру, либо мышь. Где-то около года назад, ASUS перестал устанавливать PS/2 разъем для подключения мыши, чем вызвал нарекания у определенных пользователей. И только сейчас компания пошла на компромисс.

Отметим, что часть задней панели платы MSI отведена под радиатор системы охлаждения, а под радиатором установлена кнопка для сброса CMOS. Кроме того, на плате MSI P45 Platinum есть еще пара кнопок для запуска и перезагрузки системы. Такие же кнопки есть на плате ASUS, причем они гораздо удобнее и имеют подсветку.


 ASUS P5Q Deluxe  MSI P45 Platinum

Приведем схематичное изображение плат:


 ASUS P5Q Deluxe  MSI P45 Platinum

Отметим, что на плате MSI есть пара важных перемычек: JB1 и JB2, которые предназначены для принудительной установки стартовой частоты FSB, и расположены около слотов PCI Express x1. Для всех процессоров LGA775, кроме 1600 (QPB) МГц эти перемычки можно не трогать - материнская плата прекрасно распознает процессор и установит нужную частоту. А если у вас процессор с 1600 МГц шиной, то стартовую частоту можно задать из BIOS, а можно при помощи этих перемычек.

Теперь поговорим о настройках BIOS.

BIOS

BIOS обеих плат основан на версии AMI BIOS.


 ASUS P5Q Deluxe  MSI P45 Platinum

Отметим, что объем BIOS платы MSI равен 32 Мбит или 4 Мб. Зачем так много? Очень вероятно, что инженеры MSI зарезервировали место под новый графический интерфейс BIOS, который демонстрировался на мартовской выставки CeBIT 08.


 ASUS P5Q Deluxe  MSI P45 Platinum

Раздел настроек памяти платы ASUS P5Q Deluxe находится на странице функций разгона, и включает очень широкий набор таймингов:


 ASUS P5Q Deluxe  ASUS P5Q Deluxe

Что касается платы MSI, то ее возможности по настройке памяти не менее мощные.


 MSI P45D3 Platinum

К тому же плата MSI позволяет изменять 1T и имеет функцию Memory-Z.


Вообще-то, функция Memory-Z не имеет отношения к настройке, это функция отображения информации о модулях памяти. Причем возможен как сокращенный вариант:


 MSI P45 Platinum

так и расширенный:


 MSI P45 Platinum  MSI P45 Platinum

Важный параметр, который влияет на производительность - это установка частоты памяти.


 ASUS P5Q Deluxe  MSI P45 Platinum

Плата ASUS декларирует поддержку частоты DDR2-1200, однако в списке ее нет (при использовании процессора с FSB=333 МГц).

Теперь посмотрим на раздел системного мониторинга.


 ASUS P5Q Deluxe  MSI P45 Platinum

Обе платы отображают текущие значения температуры процессора и системы, определяют текущие уровни напряжений и скорости вращения вентиляторов (MSI - 3, ASUS - 5).

Также платы имеют функцию регулировки скорости вращения процессорного кулера и дополнительных вентиляторов, в зависимости от тем-ры CPU и системы.


 ASUS P5Q Deluxe  MSI P45 Platinum

Компания ASUS переименовала функцию Q-Fan в Fan Xpert. Новое название фигурирует практически везде (на сайте, в руководстве пользователя), кроме BIOS. Работает "новая" функция точно также, как и Q-Fan.

Также обе платы могут сохранять и загружать наборы настроек BIOS в виде профилей (ASUS поддерживает два профиля, MSI - четыре).


 ASUS P5Q Deluxe  MSI P45 Platinum

Для работы с BIOS плата ASUS имеет встроенную утилиту EZFlash 2:


 ASUS P5Q Deluxe

К сожалению, данная функция видит разделы на HDD только в формате NTFS, а также "подвисает" на диске "A:" в том случае, если он отсутствует.

Кстати о новых версия BIOS. В последней прошивке (802) появилась поддержка технологии Drive Xpert, которая "завязана" на контроллере Sil5723, и предназначена для резервного копирования информации.


 ASUS P5Q Deluxe

Кстати, на плате ASUS P5Q Deluxe установлено 2 микросхемы BIOS:


 ASUS P5Q Deluxe

Соответственно, технология CrashFree BIOS уступила место технологии DieHard BIOS.

Посмотрим на раздел по управлению функциями процессоров Intel:


 ASUS P5Q Deluxe  MSI P45 Platinum

У платы ASUS все функции сосредоточены на одной странице, а у MSI - раскиданы по разделам.

Также отметим функцию ASUS для отображения BIOS на разных языках:


 ASUS P5Q Deluxe

Платы поддерживают фирменные утилиты для мониторинга и разгона. Это ASUS AI Suite и MSI DualCoreCenter, которые мы неоднократно рассматривали. Поэтому в рамках этого обзора отметим только инновации. Начнем с MSI, которая разработала утилиту Green Power Center


 MSI P45 Platinum

На самом деле, данная программа является составной частью весьма масштабной аппаратно-программной концепции Green Power, которая предназначена для экономии электроэнергии.


 MSI P45 Platinum
Опциональный модуль Green Power Genie; в комплектацию нашего экземпляра платы он не входит.

У компании ASUS есть своя технология энергосбережения - EPU-6 Engine & AI Nap, но сегодня мы поговорим об улучшениях технологии Express Gate.


 ASUS P5Q Deluxe

Кратко напомним суть этой технологии: на плату устанавливается дополнительный модуль,


 ASUS P5Q Deluxe

который содержит "усеченную" версию Linux, а также несколько приложений - браузер Splashtop (на движке Mozilla Firefox), Skype, Chat и PhotoManager. О браузере и Skype, а также наших первых впечатлениях о Express Gate, мы написали в обзоре платы ASUS P5E3 Premium. Поэтому поговорим о том, что появилось нового. Это прежде всего программка обмена сообщениями (поддерживаются протоколы Google Talk, Yahoo, и пр).


 ASUS P5Q Deluxe

Вторая новая программа - менеджер картинок.


 ASUS P5Q Deluxe

Пользоваться им можно, но есть ряд мелких неудобств или "особенностей" программы. Стоит отметить, что Photo Manager имеет доступ не только к USB и оптическому приводу, но и жестким дискам.


 ASUS P5Q Deluxe

 ASUS P5Q Deluxe

Еще одно улучшение Express Gate заключается в поддержке технологии Drive Xpert:


 ASUS P5Q Deluxe

Надеемся, что качество Photo Manager и других новых программ ASUS улучшится, а скорость работы возрастет. Иначе, Express Gate превратится в очередной Windows. С другой стороны, радует то, что развитие этой бесплатной оболочки не прекращается; происходит добавление новых программ и функций.


 ASUS P5Q Deluxe
Появился выбор темы рабочего стола

Исключительно логично, на мой взгляд, было бы унифицировать оболочку Eee PC/BOX и Express Gate в единую операционную систему на базе Linux. Тем самым можно было бы исключить распыление ресурсов на два фактически параллельных проекта. Кроме того, подобный подход гарантировал бы высокую скорость исполнения приложений на десктопных системах. Дело в том, что разработка программ, имеющих комфортный уровень производительности в Eee-системах на базе процессора Atom, требует высокой степени оптимизации и экономии ресурсов (Intel Atom - довольно слабый процессор, по сравнению с десктопными). И если такая программа получилась, то она будет исполнятся на десктопном Core 2 Duo очень и очень шустро. И именно при таком подходе вполне возможно получить моментальную реакцию приложения на команду, о которой пользователи, благодаря Windows, уже забыли.

Разгон и стабильность

Прежде чем переходить к разгону, рассмотрим преобразователи питания. PWM платы ASUS имеет 16-фазную схему, в которой установлены 10 конденсаторов емкостью 560 мкФ и пара по 270 мкФ. Тут же отметим, что преобразователь питания модулей памяти, как и PWM северного моста выполнен по 2-фазной схеме. Модуль питания платы MSI имеет 5-фазную схему, в которой установлены 11 конденсаторов емкостью 820 мкФ и четыре емкостью 470 мкФ. Преобразователь питания модулей памяти и северного моста также как у ASUS, выполнены по 2-фазной схеме.


 ASUS P5Q Deluxe  MSI P45 Platinum

Все силовые элементы на платах снабжены радиаторами; в комплекте платы ASUS есть дополнительный вентилятор, который может быть установлен на один из двух радиаторов.

Переходим к рассмотрению функций разгона. На плате ASUS все соответствующие функции сосредоточены в разделе "Ai Tweaker",


 ASUS P5Q Deluxe  ASUS P5Q Deluxe

а на плате MSI - в разделе "Cell Menu"


 MSI P45 Platinum  MSI P45 Platinum

Плата ASUS P5Q Deluxe MSI P45 Platinum
Изменение множителя + +
Изменение FSB от 200 до 800 МГц (1) от 133 до 800 МГц (1)
Изменение Vcore от 0,85 В до 2,1 В (0,00625В) от 0,96 В до 1,94В (0,01 В)
Изменение Vmem от 1,8 В до 3,08 В (0,02 В) от 1,44 В до 3,324 В (0,012 В)
Изменение Vdd от 1,1 В до 2,2 В (0,02 В) от 0,74 В до 2,624 В (0,012 В)
Изменение Vsb от 1,1 В до 1,4 В (0,02 В) от 0,56 В до 3,41 В (0,03 В)
Изменение Vtt от 1,2 В до 1,9 В (0,02В) от 0,9 В до 2,47 В (0,01 В)
Изменение Vpll от 0,5 В до 2,78 В (0,02 В) -
Изменение Vpcix от 1,5 В до 1,8 В (0,1 В) -
Изменение PCI-E от 100 МГц до 180 МГц (1) -

Отметим следующие особенности плат в области разгона. Во-первых, программисты ASUS и MSI добавили функцию подсветки другим цветом тех параметров, которые (по их мнению) выходят за рамки безопасного разгона. Также у платы ASUS отсутствует технология динамического разгона ASUS NOS (Non-Delay Overclocking System), которая была реализована практически на всех предыдущих моделях этого производителя. Аналогичная функция реализована плате MSI и называется D.O.T, которая позволяет разогнать систему на ~73%.


 MSI P45 Platinum

Стоит отметить, что выбор напряжений на плате ASUS осуществляется либо прокруткой всех значений, либо непосредственным вводом числа. Правда в последнем случае, почему-то требуется вводить десятичную точку.

Посмотрим на практические результаты разгона. Максимально стабильная частота FSB у платы ASUS равна 562МГц; у платы MSI - 552МГц.


 ASUS P5Q Deluxe  MSI P45 Platinum

К обеим платам претензий нет - они успешно преодолели планку 550МГц и, в принципе, способны работать на более высоких частотах.

Производительность

При определении штатной частоты FSB оказалось, что плата MSI P45 Platinum завышает ее на ~1,4 МГц, а плата ASUS P5Q Deluxe - на 1 МГц (а в режиме разгона - устанавливает очень точно).


 ASUS P5Q Deluxe  MSI P45 Platinum

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор Intel Core 2 Duo E6550 LGA775 (2,33 ГГц; Conroe)
Кулер Gigabyte 3D Cooler GP Edition
Видеокарта ASUS 8800 GT (GeForce 8800 GT; PCI Express x16)
Версия драйвера: 169.25
Звуковая карта -
HDD Samsung HD160JJ
Память 2x1024 Мб Corsair DDR2 TWIN2X2048-8500C5
Блок питания FSP 550W
OS MS Vista

Вначале посмотрим на результаты синтетических тестов.


 everest1  everest2
 3dmark  3dmark_cpu

Теперь тесты игровых программ.


 q4  ss2
 coh  crysis
 ptb  supreme
 ut3  wic

Тесты прикладного ПО.


 3dmax  cine
 pov
Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.
 divx  xvid
Сжатие данных (WinRAR) измерялось в Кб/сек., т.е. больше - это лучше.
 winrar

Выводы

С функциональной точки зрения, плата ASUS P5Q Deluxe превосходит модель MSI P45 Platinum. В частности она имеет на один слот PCI Express x16 больше (впрочем, на него выделяется только 4 линии шины), больше сетевых контроллеров (2 против 1), и также плата ASUS имеет лучшую комплектацию и поддержку технологии Express Gate. Единственное, в чем проигрывает плата ASUS - это в количестве портов USB2.0: 10 против 12 у MSI.

Получается победа за ASUS? Неделю назад мы были в этом не совсем уверены, поскольку первые платы ASUS продавались за 290$ и разница в цене с MSI составляла почти 90$. Но на момент публикации обзора разница сократилась в два раза (до ~45$, или ~1000руб). И мы считаем, что эта сумма вполне оправдывается лучшей комплектацией платы ASUS, наличием третьего слота PCI Express x16, вторым гигабитным сетевым контроллером и технологией Express Gate.

К тому же плата ASUS имеет очень высокий потенциал разгона: мы достигли частоты FSB=562 МГц и уперлись в FSB Wall, который для тестового экземпляра процессора находится в районе частот 560-570МГц. А плата MSI "сдулась" на частоте 550 МГц. Да, эта частота очень высокий результат, и потенциала MSI P45 Platinum хватит подавляющему большинству пользователей. Однако серьезным оверклокерам мы все же посоветуем переплатить и приобрести плату ASUS.


 ASUS P5Q Deluxe  MSI P45 Platinum
ASUS P5Q Deluxe и MSI P45 Platinum

Заключение

Плюсы:
  • Высокая стабильность и хороший уровень производительности;
  • Три слота PCI Express x16;
  • Поддержка SerialATA II/RAID (9 каналов; ICH10R + 88SE6121 + Sil 5723);
  • Поддержка одного канала P-ATA (Marvell 88SE6121);
  • Встроенный 8-канальный звук и два сетевых контроллера Gigabit Ethernet;
  • Поддержка шины USB2.0 (10 портов) и IEEE-1394 (FireWire; 2 порта);
  • Пассивная/Активная система охлаждения чипсета и модуля питания;
  • Широкий набор фирменных технологий ASUS (PC Probe II, EZ Flash 2, DieHard BIOS, MyLogo 3, Fan Xpert, и прочее);
  • Дополнительный набор технологий AI Proactive (AI Overclock, OC Profile, AI Net 2, Drive Xpert, и прочее);
  • Технология ASUS Express Gate (SSD версия);
Минусы:
  • Не обнаружено;
Особенности платы:
  • Отличные результаты разгона процессора и памяти;
  • Кнопки включения и перезагрузки;
  • Две микросхемы BIOS;
Плюсы:
  • Высокая стабильность и хороший уровень производительности;
  • Два слота PCI Express x16;
  • Поддержка SerialATA II/RAID (9 каналов; ICH10R + JMB 363 + JMB 362);
  • Поддержка одного канала P-ATA (JMB 363);
  • Встроенный 8-канальный звук и сетевой контроллер Gigabit Ethernet;
  • Поддержка шины USB2.0 (12 портов) и IEEE-1394 (FireWire; 2 порта);
  • Пассивная система охлаждения чипсета и модуля питания;
  • Широкий набор фирменных технологий MSI (POST диагностика, D.O.T., Memory-Z, профили BIOS и проч);
  • Разумная цена;
Минусы:
  • Не обнаружено;
Особенности платы:
  • Отличные результаты разгона процессора;
  • Кнопки включения, перезагрузки и сброса настроек CMOS;
- Обсудить материал в конференции




⇣ Содержание
Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.
Вечерний 3DNews
Каждый будний вечер мы рассылаем сводку новостей без белиберды и рекламы. Две минуты на чтение — и вы в курсе главных событий.

window-new
Soft
Hard
Тренды 🔥
Анонсирован научно-фантастический хоррор-шутер Deepest Fear, вдохновлённый System Shock 2, Dead Space и фильмами Джеймса Кэмерона 21 мин.
Владелец TikTok стал лидером в гонке ИИ, чтобы быть готовым к спаду самого TikTok 18 ч.
«Человечеству нужен новый дом»: авторы Dune: Spice Wars анонсировали онлайн-игру SpaceCraft про освоение далёкой галактики 23 ч.
«Не передать словами»: трейлер ролевого боевика Where Winds Meet к релизу в Китае был восторженно принят игроками 23 ч.
Fortnite превратили в Counter-Strike — в игре появится новый режим, но россиян в него не пустят 08-12 01:01
Новая статья: The Rise of the Golden Idol — заполнять бумаги бывает весело. Рецензия 08-12 00:05
Новая статья: Gamesblender № 703: конкурент RTX 4060 от Intel, новый провал Ubisoft, A-Life 2.0 в S.T.A.L.K.E.R. 2 07-12 23:32
M1Cloud рассказала о тенденциях на облачном рынке России в уходящем году 07-12 18:11
Гибель белки создала самый быстрорастущий мемекоин в истории — он превзошёл Dogecoin 07-12 16:50
Фонд Insight Partners продал $2-млрд долю в Veeam при оценке компании в $15 млрд 07-12 16:44
