Мат. плата ASUS Rampage II Extreme на чипсете Intel X58

В московской рознице появилась еще одна плата на чипсете Intel X58: это модель Rampage II Extreme производства компании ASUS. Плата является бескомпромиссным high-end-продуктом из серии Republic of Gamers и отличается мощными возможностями расширения, большим количеством функций разгона и поддерживает подавляющее большинство технологий ASUS. Данная плата отличается от всех конкурентов еще по двум параметрам: она имеет рекордно большие размеры в своем классе, а также рекордно высокую цену (которая на момент тестирования составляла около 14 000 - 15 000 рублей). Насколько оправдана эта цена, мы попытаемся выяснить в рамках этого обзора.

Спецификация ASUS Rampage II Extreme

Коробка

Коробка с платой ASUS Rampage II Extreme довольно солидная и имеет ручку для переноски:

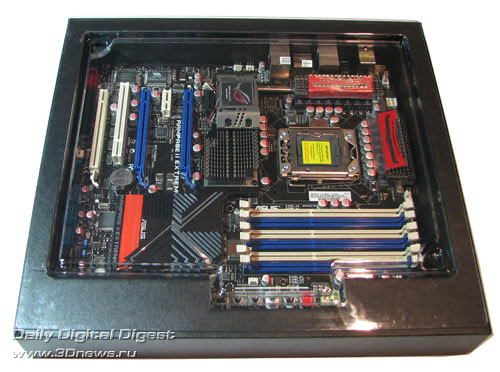

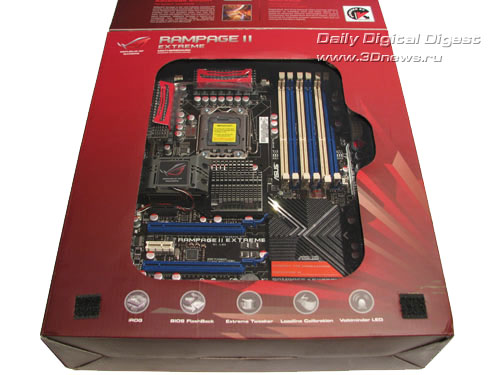

Верхняя "страница" коробки откидывается, и через прозрачное окно можно увидеть саму плату:

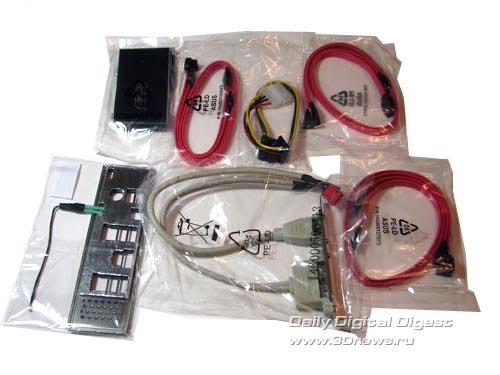

Внутри покупатель обнаружит еще две коробки: одну с платой, другую - с дополнительными компонентами:

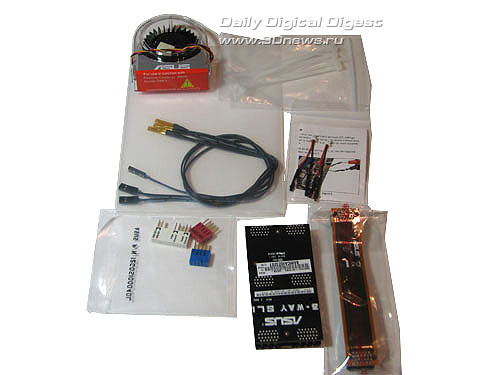

Комплектация В комплект поставки входят следующие элементы:

• материнская плата;
• руководство пользователя на английском языке;
• DVD-диск с ПО и драйверами;
• один ATA133-шлейф;
• шесть кабелей SerialATA + переходник питания (два разъема);
• планка с двумя дополнительными портами USB 2.0 и портом FireWire;
• наклейка с логотипом ASUS Republic of Gamers;
• набор дополнительных коннекторов;
• заглушка на заднюю панель корпуса;
• мосты SLI/3-Way SLI;
• дополнительный вентилятор;
• модуль LCD Poster;
• набор стяжек;
• три внешних термодатчика;
• кабели Probelt;
• звуковая карта SupremeFX.

В целом, комплектация платы производит положительное впечатление. Особенно довольными останутся компьютерные энтузиасты, для которых ASUS приготовил массу нужных вещей. В их число входят три термопары, с помощью которых можно отслеживать температуру удаленных областей системного блока. Также в наборе есть пара кабелей Probelt, которые облегчают мониторинг напряжений при помощи мультиметра, и дополнительный вентилятор.

Для удобства сборки предназначены стяжки, а также коннекторы Q-Connector. Что касается стандартных компонентов, то их набор практически обычный: шесть кабелей SerialATA (с одним переходником питания), шлейф PATA, заглушка на заднюю панель и планка с двумя дополнительными портами USB2.0 и портом FireWire. Конечно, кое-что нужно будет докупить, но в общем набор хорош.

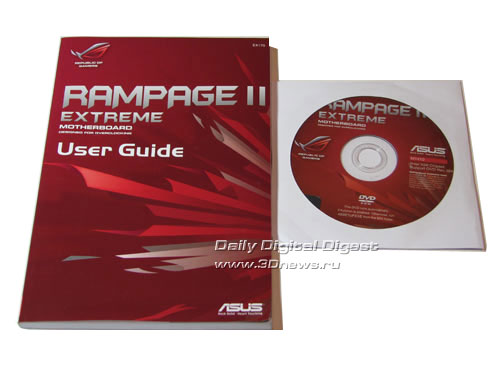

К руководству пользователя претензий не возникло. Также отметим, что на DVD-диске записан полный набор необходимых драйверов и фирменных утилит ASUS (включая драйверы для 32- и 64-битных версий Windows и драйверы для Linux). Кроме того, на диске записан пакет Kaspersky Anti-Virus 7.0, Ulead Burn.Now 4.5, Corel MediaOne Starter, Ulead PhotoImpact 12 SE, CyberLink PowerBackup и WinZip 11. Отдельно отметим, что на диске есть лицензионная версия Futuremark 3DMark Vantage.

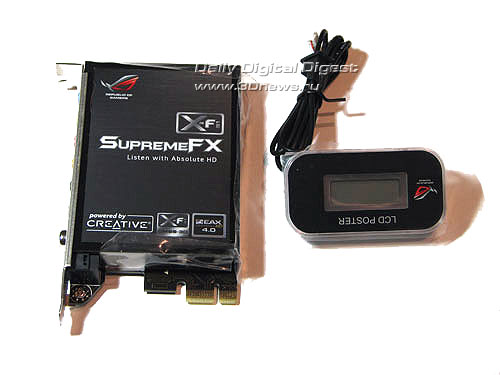

Комплектацию завершают выносной модуль LCD Poster, а также внешняя звуковая карта.

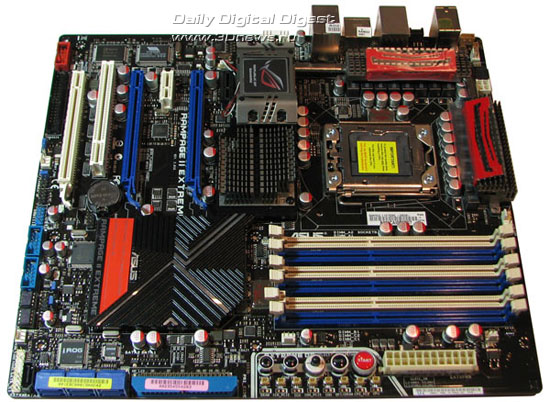

Плата ASUS Rampage II Extreme

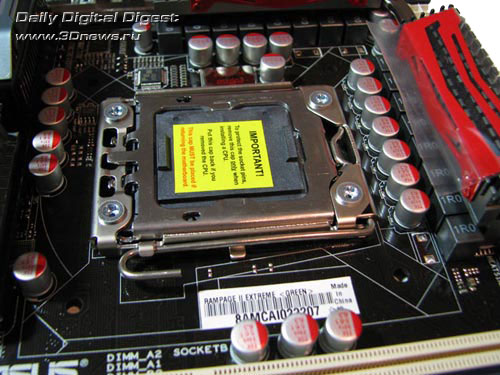

В обзоре платы ASUS P6T-Deluxe мы говорили о насыщенности дизайна PCB плат с процессорным разъемом LGA 1366. В частности, процессорный разъем стал занимать больше места, больше места требуется и под мощный преобразователь питания. К тому же, все LGA1366-платы это продукты high-end уровня, а следовательно должны поддерживать все современные технологии и обладать мощными возможностями расширения. Естественно, все дополнительные контроллеры требуют пространства на плате, точно также как разнообразные порты и коннекторы. И, наконец, практически все платы на X58 оснащены шестью слотами под модули памяти. В результате борьба за свободное место идет не на жизнь, а на смерть. В частности, на плате P6T-Deluxe инженеры установили вертикально батарейку (старый, в общем-то, трюк), а на плате ECS X58B-A полностью убрали с платы поддержку ParallelATA и FDD.

Что касается платы Rampage II Extreme, то при ее разработке инженеры ASUS на один дюйм увеличили размеры платы, что не только сняло остроту проблемы, но и позволило установить несколько интересных компонентов.

Сборка системы происходит быстро и без проблем. В частности, отсутствует блокировка PCI Express видеокартой защелок слотов DIMM, а разъемы питания установлены очень удобно, по краям платы: 24-контактный на нижнем краю, 8-контактный - на правом.

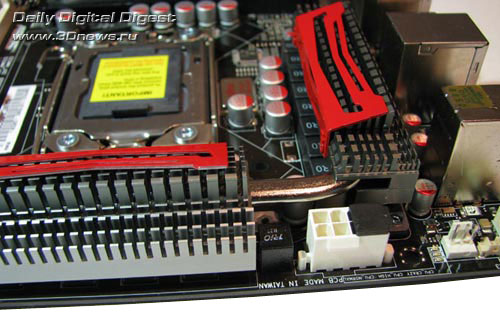

Отметим, что плата сохранила обратную совместимость с "старыми" блоками питания и позволяет использовать их с кабелями 20+4. При этом неиспользуемые контакты дополнительного разъема закрыты пластиковой крышкой.

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для соответствующего кулера.

Кроме него на плате установлено еще семь 3-контактных разъемов: OPT_FAN1 и OPT_FAN3 - около задней панели, CHA_FAN3 - в правом верхнем углу, CHA_FAN1 и PWR_FAN - около слотов DIMM, CHA_FAN2 и OPT_FAN2 - на левом краю платы.

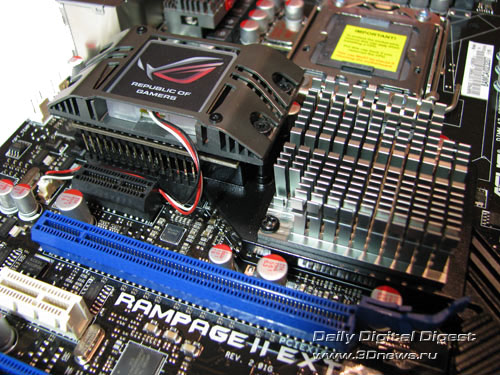

На северном мосту установлен массивный радиатор, который соединен с радиаторами на модуле питания при помощи тепловой трубки. Кстати, основа радиатора северного моста является одним целым с радиатором южного моста.

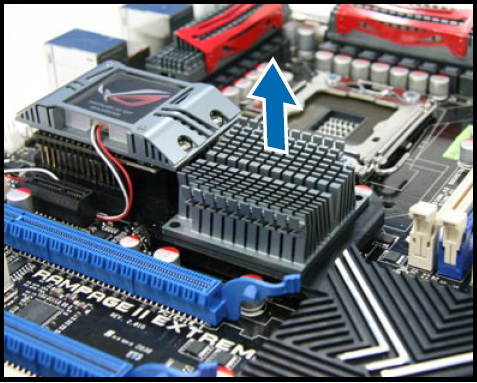

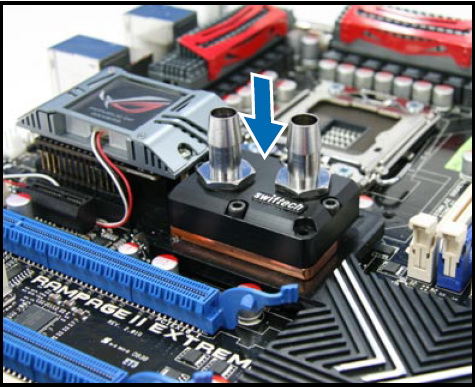

Обратите внимание, что радиатор северного моста съемный, что позволяет установить вместо него вотерблок:

Более того, эффективность охлаждения можно улучшить, установив на один из радиаторов PWM дополнительный вентилятор, который есть в комплекте.

И еще один интересный момент: если снять декоративный модуль с логотипом Republic of Gamers, то под ним мы обнаружим небольшую платку с силовыми элементами преобразователя питания контроллера памяти.

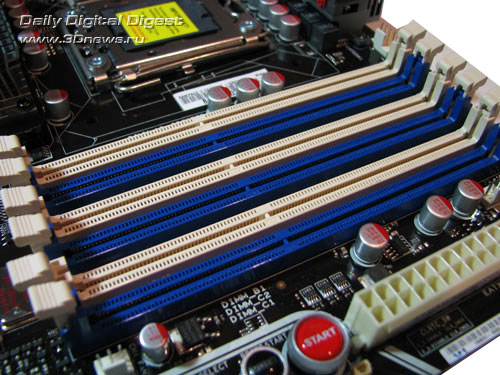

Под северным мостом установлено шесть 240-контактных слотов DIMM для модулей памяти DDR3. Они разбиты на три группы по два слота, с чередованием цветов. В результате, чтобы задействовать трехканальный режим нужно установить модули в слоты одного цвета (вариант с тремя модулями).

Отметим, что плата поддерживает память стандарта DDR3-1066/1333/1600; а максимальный общий объем памяти равен 12 Гб. Как только на плату подается напряжение - зажигается подсветка кнопок, а также логотипа на радиаторе северного моста.

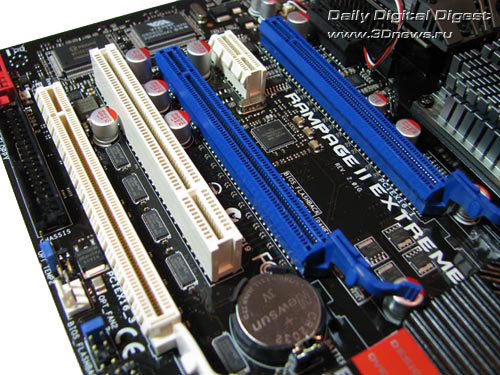

На плате установлено три слота PCI Express Graphics (все с защелками), которые предназначены для видеокарт.

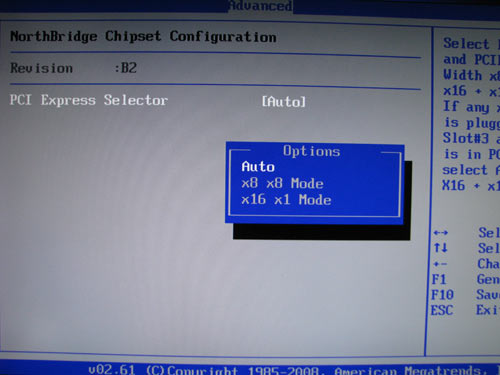

Установку видеокарт следует начинать с первого слота. При одной установленной видеокарте на нее выделяется 16 линий шины PCI Express v2.0, а на второй и третий слот - по 8 линий. В них также можно установить и другие карты расширения. При установке двух видеокарт, на каждую выделяется по 16 линий шины, а на третий PEG слот - только одна линия. Таким образом, реализована схема 16+16+1. При установке трех видеокарт также возможна схема 16+16+1, но наиболее оптимальным режимом с точки зрения производительности является 16+8+8.

Возможности расширения

На плате ASUS Rampage II Extreme установлен южный мост ICH10R, оснащенный радиатором. В результате плата поддерживает шесть портов SerialATA II и позволяет объединить диски в RAID массивы уровня 0, 1, 5 и 10. Порты окрашены в синий цвет и ориентированы параллельно плоскости платы.

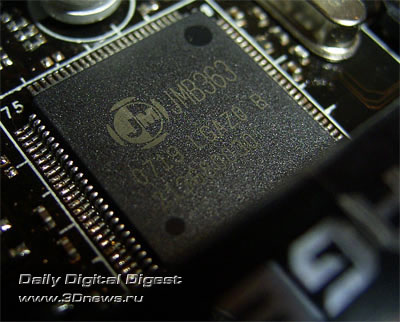

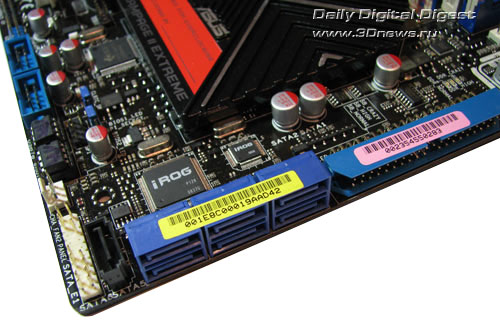

Кроме того, плата поддерживает один канал ParallelATA с помощью контроллера JMB363, производства JMicron. Этот же чип поддерживает два канала SerialATA II, один из которых выведен на заднюю панель платы, а другой расположен в левом нижнем углу платы. В итоге - к плате ASUS Rampage II Extreme можно подключить 10 жестких дисков (8 SATA II + 2 PATA).

Далее - на плате установлено 12 портов USB2.0 - шесть расположены на задней панели, а еще шесть подключаются при помощи планок (в комплекте только одна планка с двумя портами). Кроме этого, плата поддерживает другой вид последовательной шины - IEEE1394 ("FireWire"). Для этого на плату установлен контроллер VT6308P производства VIA. В результате плата поддерживает два порта FireWire: один расположен на задней панели, другой подключается с помощью планки (есть в комплекте).

Плата ASUS Rampage II Extreme имеет восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип AD2000B. Напомним, что звуковая подсистема находится на отдельной платке (есть в комплекте). Теперь пара слов о сети: на плате установлены два высокоскоростных сетевых контроллера Marvell 88E8056 (Gigabit Ethernet) подключенные к шине PCI Express (x1).

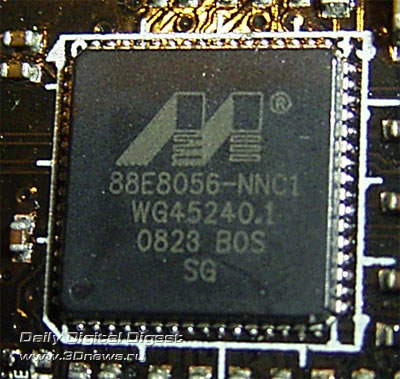

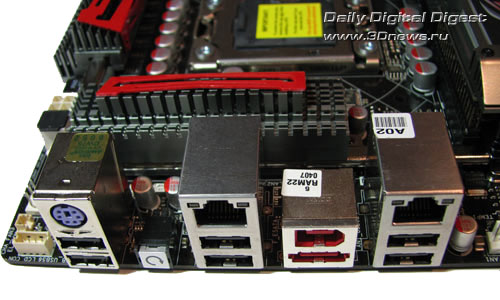

Оба разъема RJ-45 выведены на заднюю панель платы, которая имеет следующую конфигурацию:

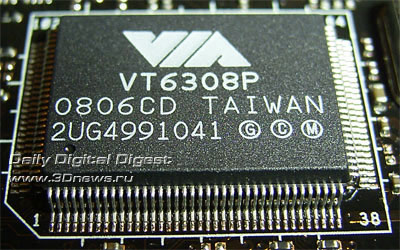

Инженеры ASUS полностью отказались от поддержки LPT-порта и COM-портов. Зато есть в избытке порты USB2.0, присутствует порт FireWire, SerialATA II, а также кнопка для сброса настроек CMOS и коннектор для подключения LCD Poster. Что касается порта PS/2, то он только один и позволяет подключить только клавиатуру. Кроме этого, на плате есть кнопки для включения системы и для перезагрузки, а также джойстик и пара кнопок для LCD Poster.

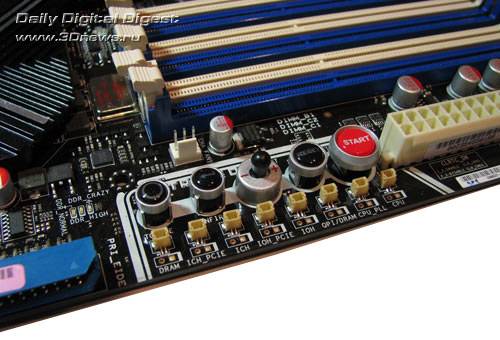

Под кнопками расположены контакты для отслеживания напряжений при помощи вольтметра.

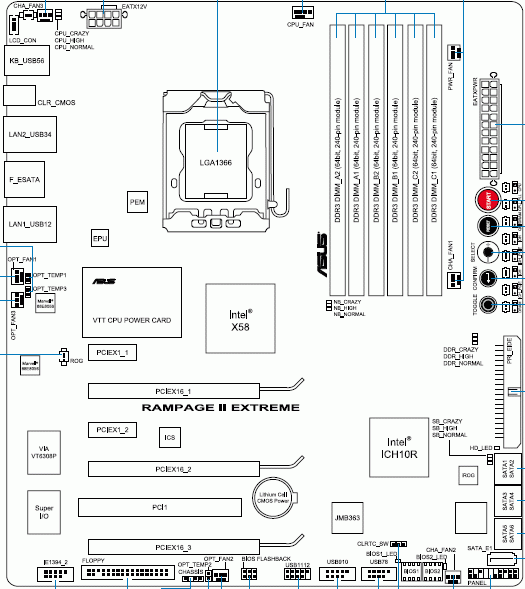

Традиционная схема компонентов:

На плате ASUS Rampage II Extreme установлено две перемычки: CLRTC для обнуление настроек CMOS, а также перемычка для принудительного выбора микросхемы BIOS. Дело в том, что на плате установлено две микросхемы BIOS и при необходимости пользователь может указать активную.

Теперь поговорим о настройках BIOS.

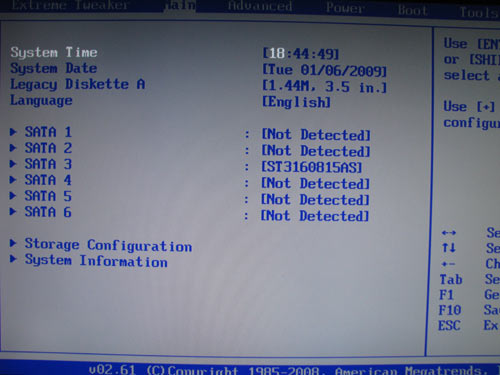

BIOS

BIOS платы ASUS Rampage II Extreme основан на версии AMI BIOS, и его объем равен 16 Мбит.

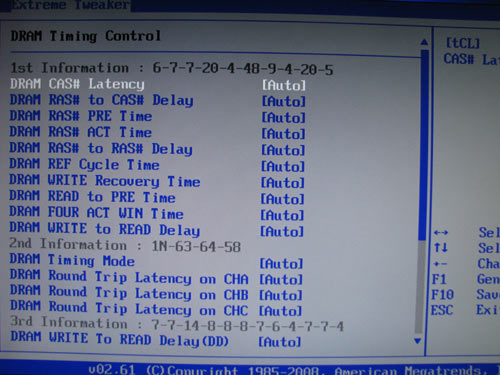

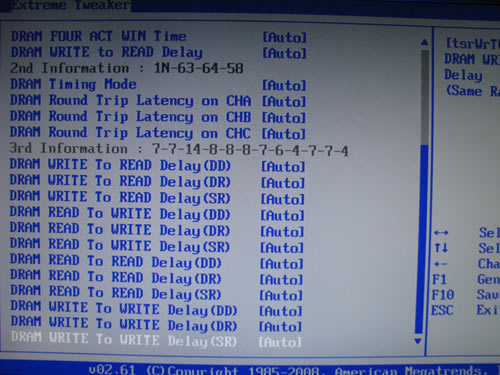

Все настройки памяти находятся в разделе функций разгона:

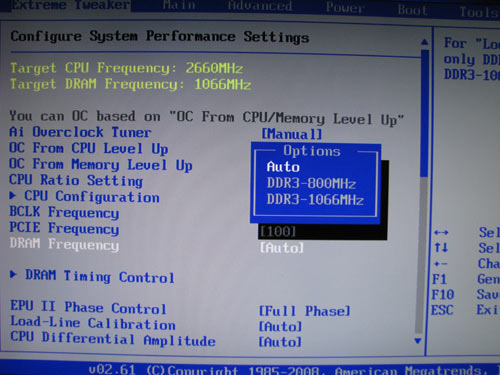

Там же есть параметр, который влияет на производительность - это установка частоты памяти.

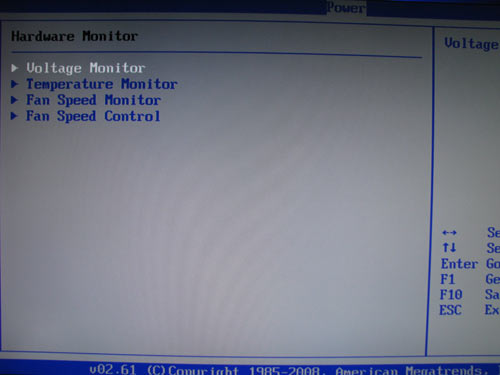

Теперь рассмотрим раздел, посвященный системному мониторингу.

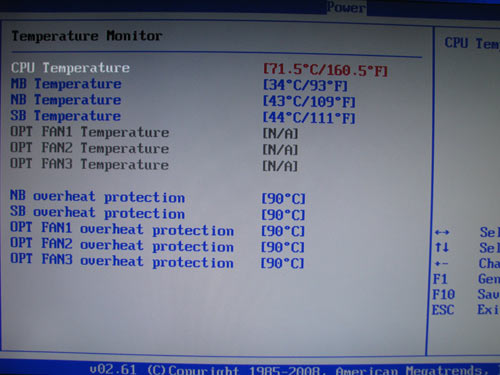

Этот раздел очень мощный. Во-первых, плата отслеживает текущую температуру процессора и системы, температуру чипсета (как северного, так и южного моста), а также три температуры с дополнительных термодатчиков. У пользователя есть возможность отслеживать температуры любых компонентов системы, до которых дотянутся эти самые датчики (датчики есть в комплекте).

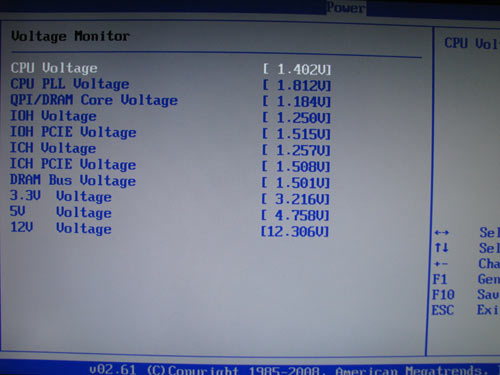

Во-вторых, плата отслеживает все возможные напряжения системы:

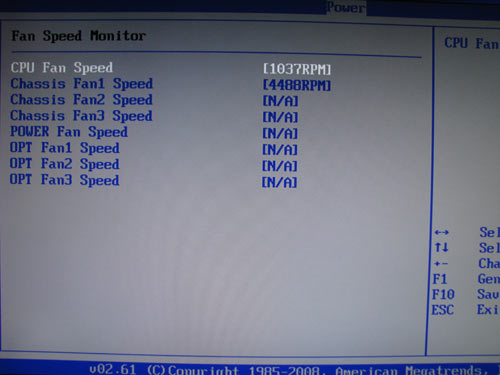

В-третьих, плата отлеживает скорость всех восьми(!) вентиляторов, которые могут быть подключены,

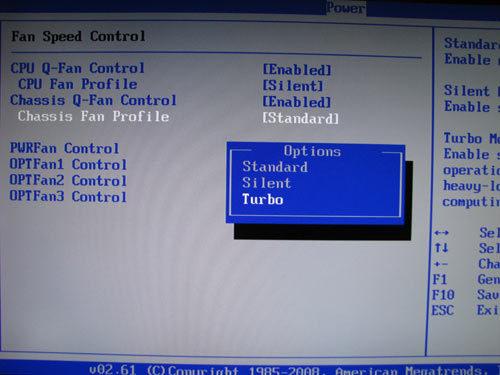

и управляет их скоростью с помощью функции Q-Fan:

Также добавим, что следить за показаниями мониторинга можно из Windows с помощью утилиты PC Probe2. Кроме этого, можно получать информацию с помощью модуля LCD Poster. На практике это выглядит следующим образом: пользователь с помощью джойстика (он установлен на плате) выбирает нужный параметр, и фиксирует его с помощью кнопки подтверждения. В результате на LCD Poster будет выводится информация с выбранного датчика. Кстати, последняя версия BIOS позволяет выбирать параметры при помощи клавиатуры:

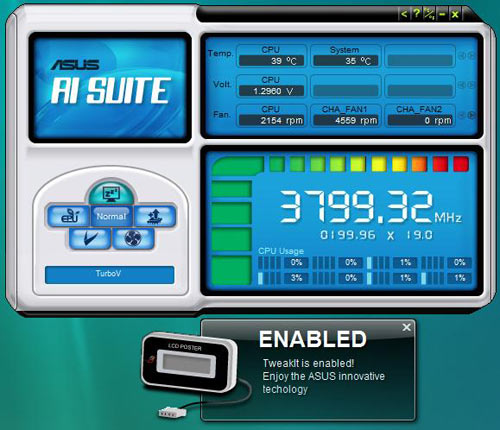

И, наконец, отслеживать данные мониторинга можно при помощи многофункциональной утилиты ASUS AI Suite:

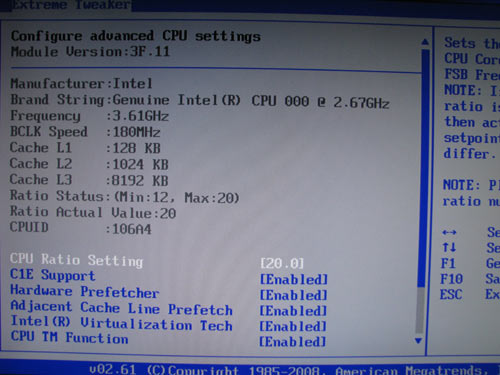

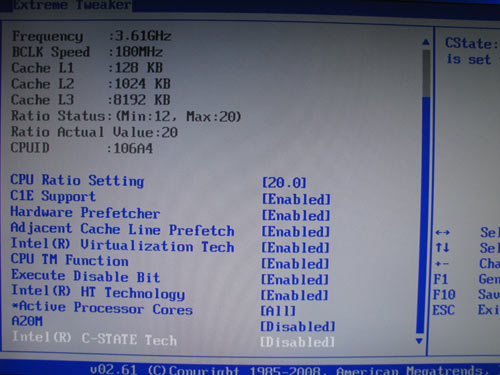

Необходимо отметить то, что пользователь получает доступ ко всем технологиям, которые поддерживаются современными процессорами Intel:

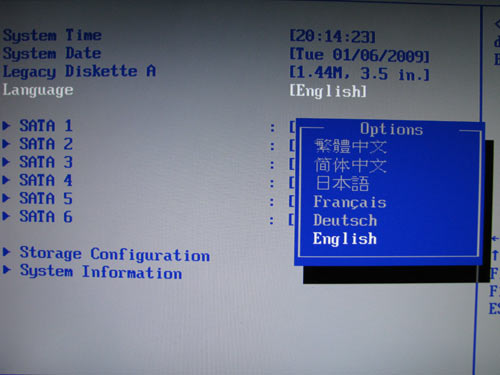

Также есть возможность отображения параметров BIOS на нескольких языках:

Еще отметим поддержку функции замены стартового изображения (POST-экрана) MyLogo 3, а также Crashfree BIOS 3, которая позволяет восстановить "запоротый" BIOS с помощью образа на дискете, на CD-диске или на флешке.

Обновить версию BIOS можно несколькими путями. Во-первых, воспользоваться утилитами AFUDOS (DOS) и ASUS Update (Windows). Также при необходимости можно восстановить образ BIOS с резервной микросхемы:

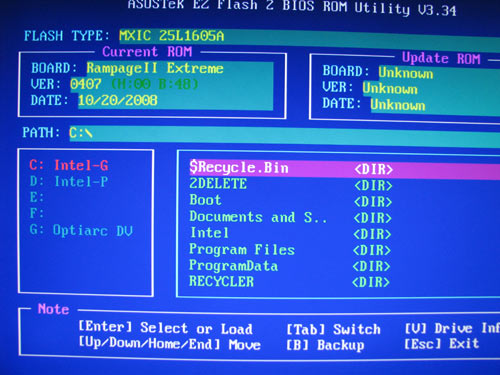

Еще можно воспользоваться утилитой EZ Flash 2, которая встроена в BIOS.

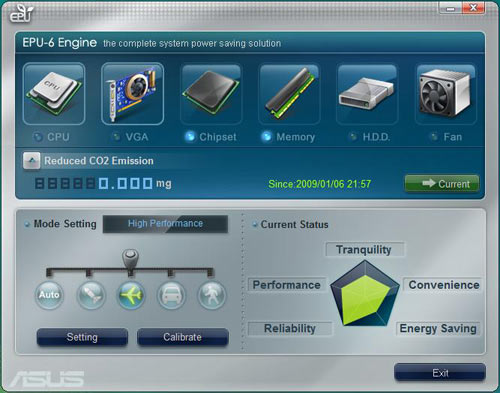

Отметим поддержку энергосберегающей технологии EPU. Программная часть представлена в виде соответствующей утилиты EPU 6-Engine,

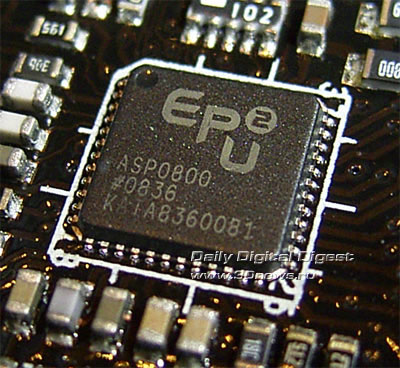

а аппаратная - чипом, рядом с процессорным разъемом:

В результате защитники северных медведей будут в восторге.

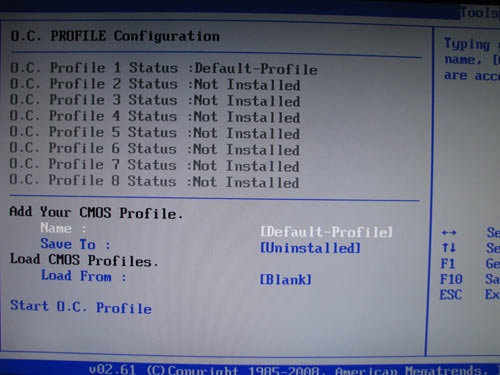

Отметим технологию OC Profile, которая позволяет сохранять все настройки BIOS в памяти, и при необходимости загружать их. Плата ASUS Rampage II Extreme поддерживает восемь(!) независимых профилей:

Разгон и стабильность

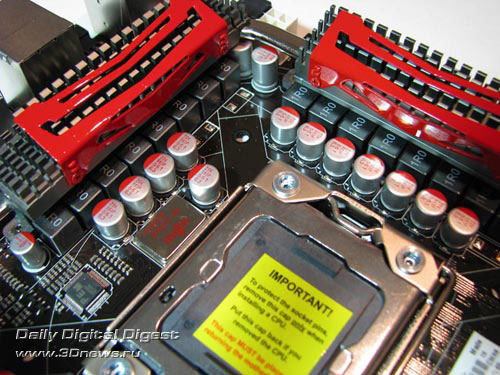

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 16-фазную схему, в которой установлена пара конденсаторов емкостью 270 мкФ и 12 конденсаторов емкостью 560 мкФ.

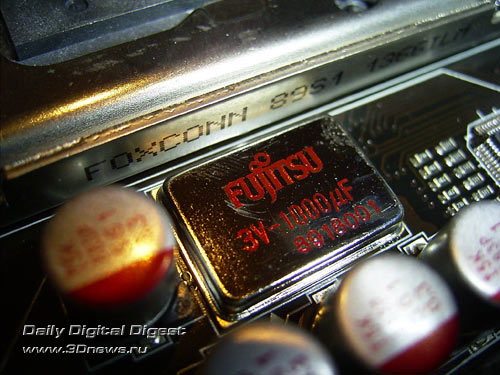

Кроме этого в схеме PWM установлен твердотельный конденсатор емкостью 1000мкФ, производства компании Fujitsu:

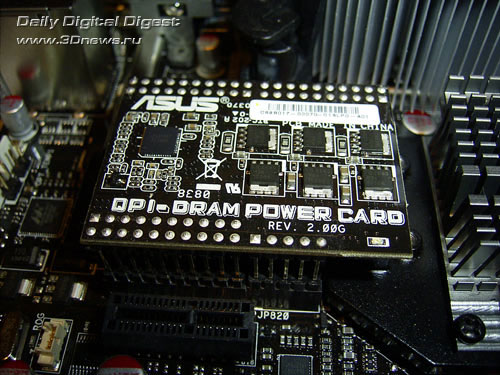

Такой же конденсатор используется в PWM модулей памяти. Кстати, преобразователь питания контроллера памяти (который интегрирован в процессор) выполнен по трехфазной схеме, как и PWM северного моста и модулей памяти.

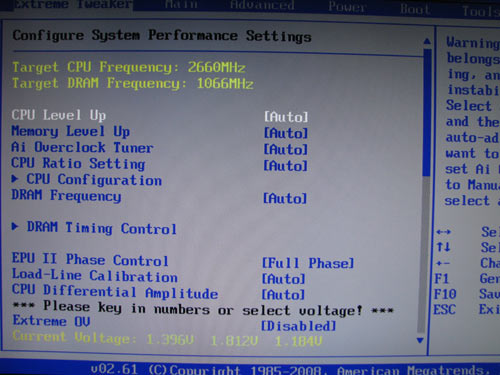

Функции разгона сосредоточены в разделе "Extreme Tweaker".

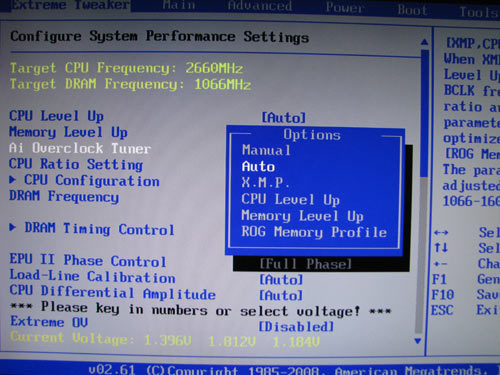

Плата ASUS Rampage II Extreme поддерживает технологии Intel X.M.P., CPU LevelUP, Memory LevelUP и ROG Memory Profile (бывшая D.O.C.P. или DRAM O.C. Profile).

Технологии Intel XMP ( Extended Memory Profiles) это своего рода аналог NVIDIA EPP (Enhanced Performance Profiles), суть которой заключается в дополнительной информации прописанной в SPD модулей памяти, в которой перечислены гарантированно стабильные режимы работы памяти. Каждый набор включает информацию о частоте памяти, напряжении и соответствующих таймингах, и главное - субтаймингах. Таким образом, разгон с помощью функции Super MemProfile происходит как бы отталкиваясь от возможностей памяти: частота памяти устанавливается максимально возможной, и затем, с помощью доступных множителей, устанавливается частота FSB (а следовательно и процессора).

Смысл функции ROG Memory Profile заключается в разгоне оперативной памяти в первую очередь, а только затем подстройки частоты шины QPI и множителя процессора. В отличии от предыдущего режима, модули оперативной памяти могут не поддерживать технологию Intel XMP, но начинающий пользователь может получить точно такую же прибавку производительности. В качестве примера приведем разгон памяти до частоты DDR3-1333. В этом случае множитель процессора понижается до 16, а базовая частота QPI повышается до 166 МГц. При разгоне памяти до частота DDR3-1600 происходит следующее: множитель понижается до 14, а частота QPI повышается до 200 МГц. Причем если в первом случае частота процессора остается штатной (2,66 ГГц), то во втором случае процессор повышается до 2,8 ГГц.

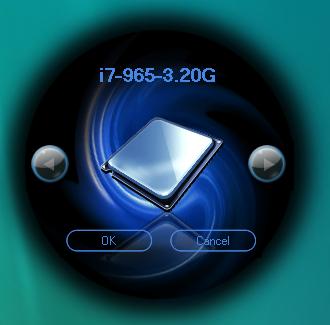

Что касается функций CPU LevelUP и Memory LevelUP, то на платах ASUS они встречаются гораздо чаще, и мы о них не раз рассказывали. Впрочем отметим, что ASUS разработала новую утилиту, которая дает доступ к этой функции непосредственно из Windows:

Впрочем, профессиональные оверклокеры предпочитают устанавливать все настройки самостоятельно. Поэтому перечислим соответствующие функции по-порядку. Во-первых, плата ASUS Rampage II Extreme позволяет изменять частоту шины QPI в диапазоне от 100 до 500МГц с шагом 1 МГц. Удобно то, что необходимое значение частоты FSB можно ввести с клавиатуры.

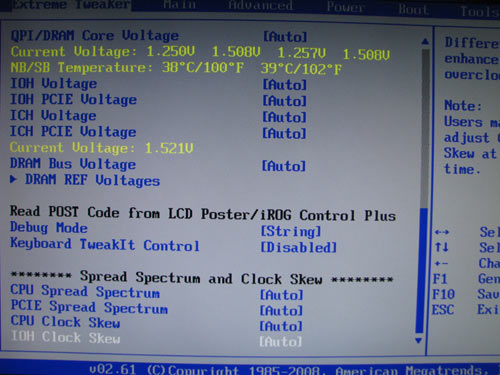

Остальные функции разгона:

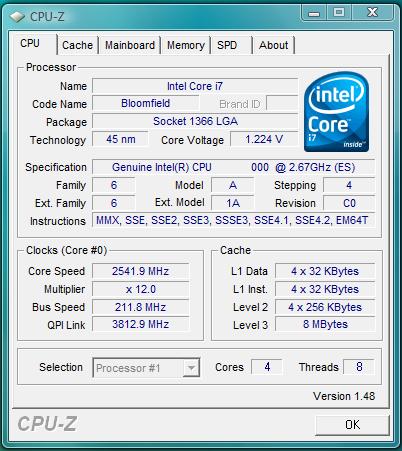

Теперь переходим к практическому разгону. Итак, плата ASUS Rampage II Extreme показала следующие результаты: стабильная работа на частоте QPI = 212 МГц с процессором на ядре Bloomfield.

Этот результат можно считать очень хорошим, поскольку множитель шины QPI и множитель контроллера памяти имели штатные значения. Проблема в том, что при использовании инженерного образца процессора I7-940 или I7-920, материнская плата Rampage II Extreme не позволяет изменять эти множители. А при использовании процессора из магазина, пользователь может понизить множители и достичь более высоких частот шины QPI.

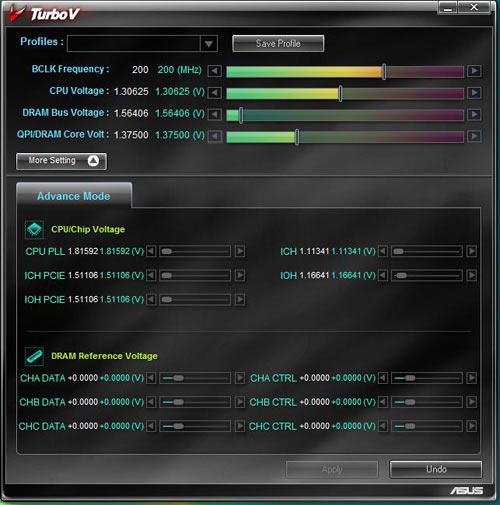

Продолжая тему разгона отметим новую фирменную утилиту оверклокинга TurboV:

Производительность

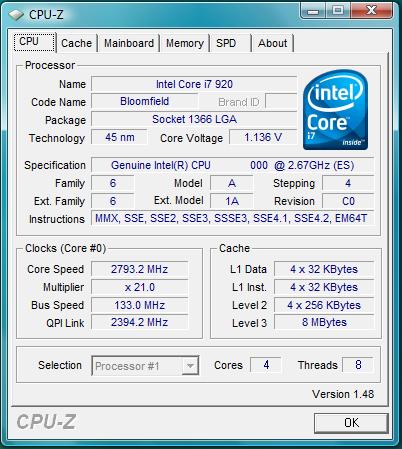

При определении стартовой частоты QPI оказалось, что плата устанавливает ее очень точно.

В тестовой системе было использовано следующее оборудование:

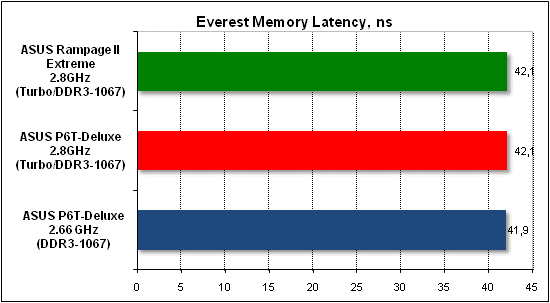

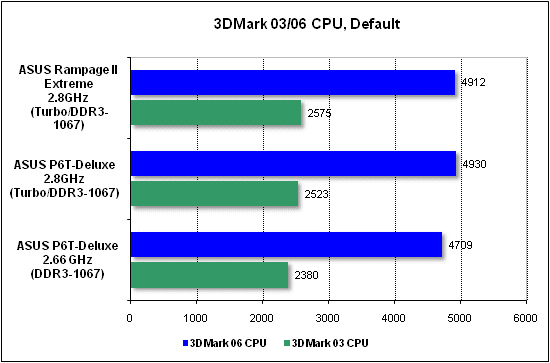

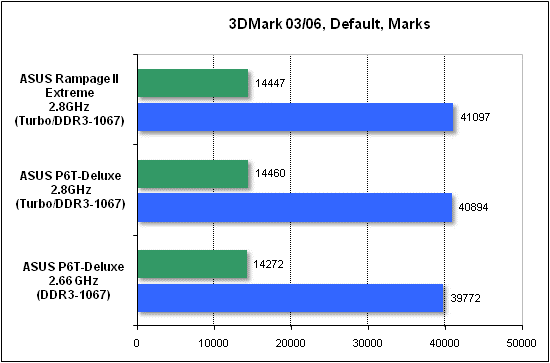

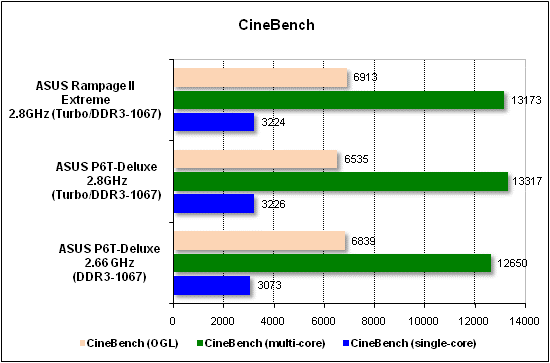

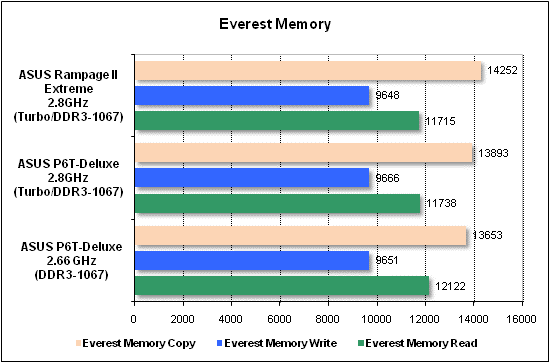

Вначале посмотрим на результаты синтетических тестов.

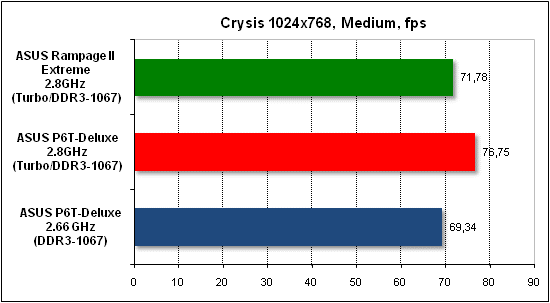

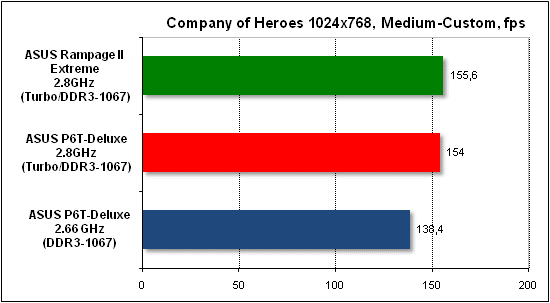

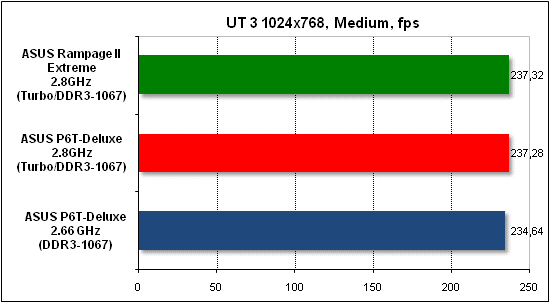

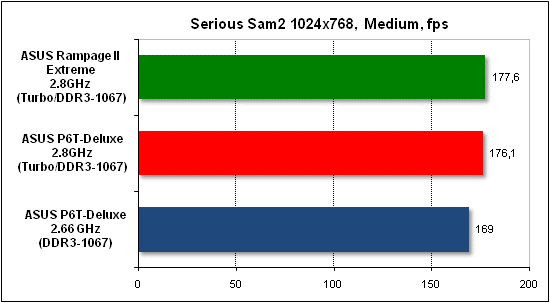

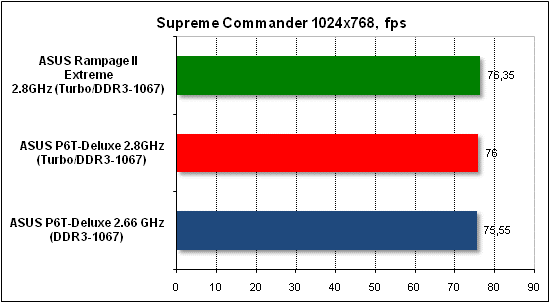

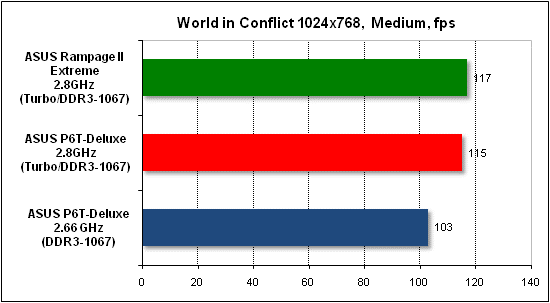

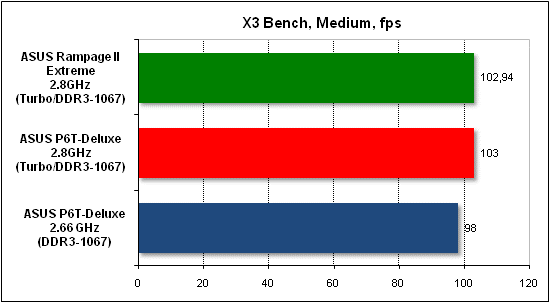

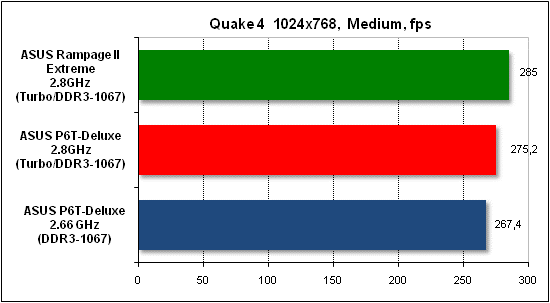

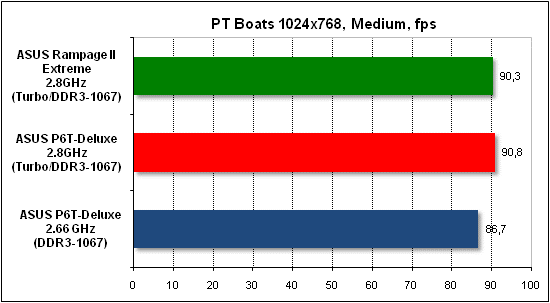

Теперь - тесты игровых программ.

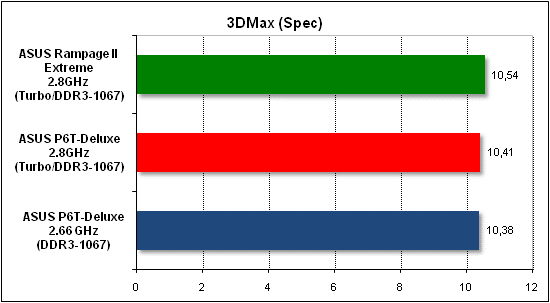

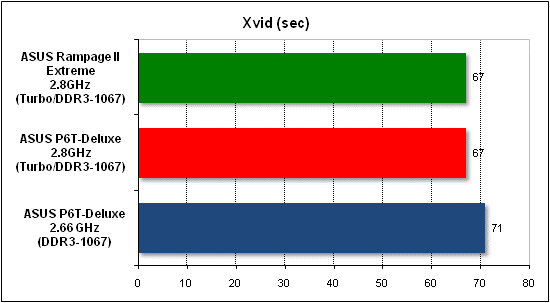

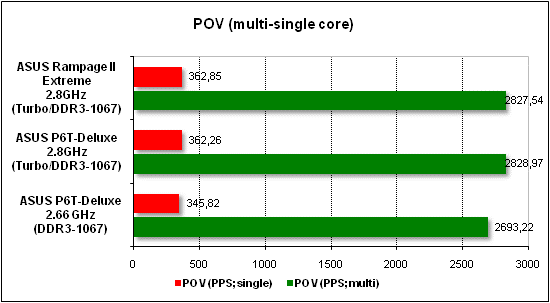

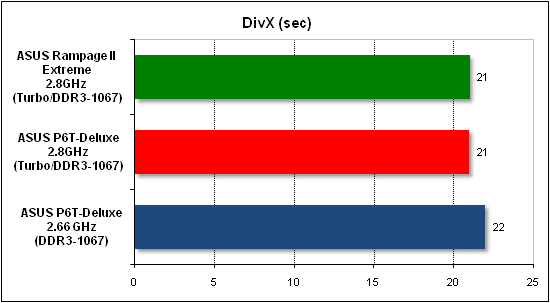

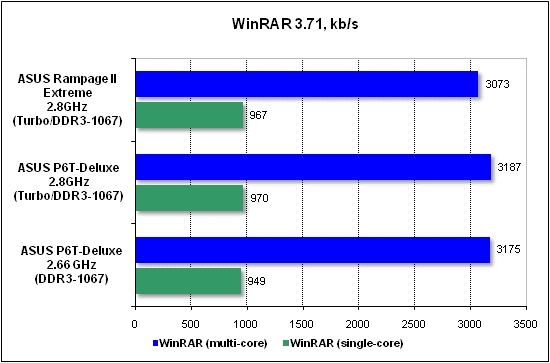

Тесты прикладного ПО.

Выводы

На сегодняшний день материнская плата ASUS Rampage II Extreme является одной из лучших реализаций потенциала чипсета Intel X58. Эта модель устроит большинство оверклокеров и компьютерных энтузиастов, поскольку имеет на борту мощные функции разгона, внушительные возможности расширения и поддерживает все передовые технологии ASUS. Также отметим, что плата поддерживает такие технологии как AMD CrossFireX и NVIDIA SLI/3-Way SLI.

Комплектация платы удовлетворит потребности большинства пользователей, хотя, на наш взгляд, она несколько не соответствует розничной цене. Кстати о последней: в январе 2009 года средняя цена на Rampage II Extreme находится в районе ~14500 руб, что мягко говоря, негуманно. Поэтому будет надеяться, что после насыщения рынка моделями на чипсете X58 от таких производителей как Gigabyte и MSI, цена на ASUS Rampage II Extreme снизится до приемлемого уровня.

Заключение

Плюсы:

• высокая стабильность и производительность;
• 16-фазная схема питания процессора;
• 3-фазная схема питания контроллера памяти, северного моста и модулей памяти;
• наличие трех слотов PCI Express x16 v2.0;
• поддержка технологий NVIDIA SLI/3-Way SLI и AMD CrossFireX;
• поддержка SerialATA II/RAID (восемь каналов; ICH10R+JMicron JMB363);
• поддержка одного канала P-ATA (JMicron JMB363);
• звук High Definition Audio 7.1 (на отдельной платке) + два сетевых контроллера Gigabit Ethernet;
• поддержка интерфейса USB 2.0 (12 портов) и IEEE-1394 (FireWire; два порта);
• широкий набор фирменных технологий ASUS (PC Probe II, EZ Flash 2, CrashFree BIOS 3, MyLogo 3, Fan Xpert и проч.);
• дополнительный набор технологий AI Proactive (AI Overclock, OC Profile (восемь профилей), AI Net 2, Turbo-V, EPU и проч.);
• пассивная система охлаждения чипсета и модуля питания;
• кнопки Power и Reset, кнопка сброса CMOS;

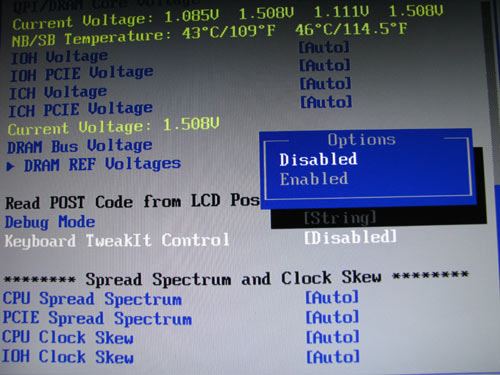

• технология ProbeIT; технология TweakIT, модуль LCD Poster и органы управления на плате;

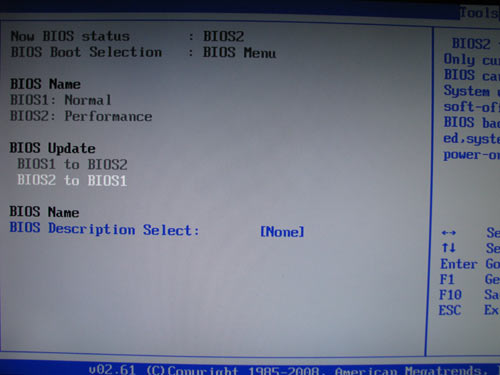

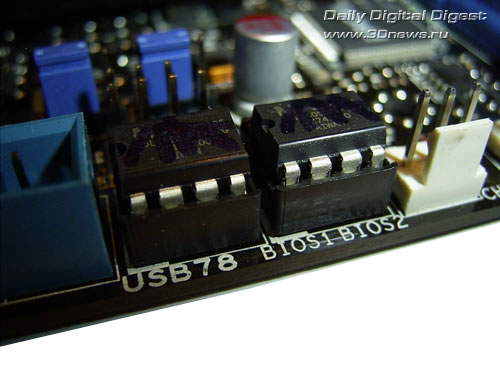

• технология DieHard BIOS (две микросхемы BIOS).

Минусы:

• завышенная цена.

Особенности платы:

• мощные функции разгона и отличные результаты;
• на задней панели нет LPT- и COM-портов, нет PS/2 для мыши;
• нестандартные габариты платы.
