ASUS Striker на NVIDIA nForce 680i SLI

⇣ Содержание

ASUS Striker Extreme
Чипсет NVIDIA nForce 680i SLI
Процессор Intel Prescott/Gallatin/Smithfield (FSB 200/266МГц)
Dual/Quad Core Pentium4 (Core 2 Duo)
Celeron Prescott FSB 533 МГц
Память DDR2-400 / DDR2-533 / DDR2-667 / DDR2-800
HDD 1x UltraDMA/133 (RAID)
8x SerialATA II (2xRAID)
Дополнительно Звук High Definition Audio
10 USB 2.0
2x Gigabit Ethernet LAN
2х IEEE-1394
Цена: ~$350-400 (Price.Ru)

Фактически перед самым опубликованием этого обзора, его пришлось практически переписывать заново, удаляя добрую половину описаний недостатков платы. Обычно с продуктами производства ASUS такого не бывает. Наоборот, они настолько хороши, что тратишь дополнительное время на поиск недостатков. Но с моделью ASUS Striker Extreme все было наоборот.

Сначала мы столкнулись с весьма неадекватным поведением системы при разгоне. Одним из главных "сюрпризов" явилось "смерть" платы при разгоне процессора E6400 выше частоты 300 МГц (1200 МГц QPB). Все возможные пляски с бубнами при оживлении системы (прежде всего сброс настроек BIOS) положительного результата не дали. Соответственно плата пополнила кучку таких же "жертв разгона". Однако, спустя несколько дней, мы смогли "оживить" Striker Extreme, и успешно закончить тестирование.

Вторая проблема заключалась в довольно капризном отношении платы к оверклокерским модулям Corsair. Да и в целом, придирок было довольно много, и каждая из них была подробно описана. Но, в день опубликования, я прошил BIOS 901 от 9 февраля, который разом исправил добрую половину "глюков". Соответственно, пришлось пройтись по тексту, удаляя тщательно выверенные, циничные и ехидные описания ошибок. Дело в том, что тестирование платы проходило с BIOS 803, который был явно "сырым", но не имел статуса бета-версии. Причем, в данный момент он уже удален с сайта ASUS, а версия 901 еще не выложена на сайт.

Вообще, именно возросший потенциал разгона является основным достоинством чипсета NVIDIA nForce 680i SLI. Каких-либо иных преимуществ, по сравнению с nForce 590 SLI IE он не имеет. Только эти чипсеты предоставляют пользователю воспользоваться технологией SLI в сочетании с процессорами архитектуры Core 2 Duo. Также необходимо учитывать то, что платы на чипсете nForce 680i стоят значительно дороже аналогичных продуктов на nForce 590 SLI IE. Это дает нам право рассматривать потенциал разгона, как неотъемлемую характеристику плат на новом чипсете.

Обычно мы рассматриваем разгон, как некую недокументированную функциональность материнской платы способную дать определенный прирост производительности. При этом производитель материнских плат не дает никаких гарантий как по поводу стабильности работы на повышенных частотах, так и по возможности достижения этих частот. Соответственно определяя оверклокерский потенциал той или иной платы, мы не делаем выводы о плюсах или минусах в этой области, а указываем наши впечатления и результаты разгона в разделе "Особенности" продукта.

Но с чипсетом nForce 680i все несколько иначе. Во-первых NVIDIA гарантирует работоспособность чипсета на частоте FSB=333 МГц (т.е. 1333 QPB), правда оговариваясь, что для этого нужны соответствующие процессоры. Однако, мы не дети, и умеем как понижать множитель процессора, так и повышать частоту FSB. Во-вторых, чипсет nForce 590 SLI IE (а также nForce4 SLI IE) обеспечивает такую же поддержку технологии SLI, как и nForce 680i. Единственное, что подавляющее большинство плат на этих чипсетах разгоняются в среднем до частоты FSB=300 МГц. Поэтому, мы делаем обоснованный вывод что все платы на чипсете nForce 680i предназначены исключительно для энтузиастов, которые обязательно будут разгонять процессоры выше этой отметки.

Спецификация ASUS Striker Extreme



ASUS Striker Extreme
Процессор - Intel Pentium 4 (Prescott (2M)/Gallatin) с частотой шины 1066 / 800 / 533 МГц;
- Двухъядерные Intel Pentium D (Smithfield/Presler) с частотой шины 800 МГц;
- Двухъядерные Intel Core 2 Duo (Conroe/Allendale) с частотой шины 800/1066 МГц;
- Четырехъядерные Intel Core Quad (Kentsfield) с частотой шины 1066 МГц;
- Intel Celeron-D (Prescott) с частотой шины 533 МГц;
- Разъем Socket LGA775;
- Поддержка процессоров с технологией HyperThreading
Чипсет - Северный мост C55XE;
- Южный мост MCP55PXE;
- Связь между мостами: шина HyperTransport (800 МГц; 8 Гб/с);
Системная память - Четыре 240 контактных слота для DDR-II SDRAM DIMM;
- Максимальный объем памяти 8 Гб;
- Возможен двухканальный доступ к памяти;
- Поддерживается память типа DDR2-400 / DDR2-533 / DDR2-667 / DDR2-800;
- Индикаторы питания на плате;
Графика - Три слота PCI Express x16 (2 х 16 + 1 х 8);
Возможности расширения - Два 32-х битный PCI Bus Master слота;
- Один слот PCI Express x1;
- Один слот для аудио-карты;
- Десять портов USB 2.0 (4 встроенных + 6 дополнительных);
- Два порта IEEE1394 (Firewire; 1 встроенный + 1 дополнительный);
- Встроенный звук High Definition Audio;
- Два сетевых контроллера Gigabit Ethernet;
Возможности для разгона - Изменение частоты FSB от 133 до 750 МГц; изменение множителя;
- Изменение напряжения на процессоре, памяти, шине HT и чипсете(nb & sb);
- Технология ASUS AI Overclocking;
- Технология ASUS N.O.S. ;
- Утилита ASUS AI Booster;
Дисковая подсистема - 1 канал UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 2 ATAPI-устройств & RAID 0, 1);
- Поддержка протокола SerialATA II (6 каналов - nForce 680i SLI, c поддержкой RAID 0,1,5, 0+1 и JBOD);
- Дополнительный SerialATA II/Raid контроллер (микросхема Sil3132, 2 канала SerialATA II);
- Поддержка LS-120 / ZIP / ATAPI CD-ROM;
BIOS - 8 MBit Flash ROM;
- Award Phoenix BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus;
- Технология ASUS EZ Flash 2;
- Технология ASUS CrashFree BIOS 3;
- Технология ASUS MyLogo 3;
- Технология ASUS OC Profile;
- Multi-languages BIOS;
Разное - Один порт для FDD, порты для PS/2 мыши и клавиатуры;
- Кнопки включения, перезагрузки и сброса настроек биоса;
- LCD экран на задней панели;
- IrDA;
- STR (Suspend to RAM);
- SPDIF Out;
- Технология ASUS Music Alarm;
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB;
- 24-ти пиновый разъем питания ATX (ATX-PW);
- Дополнительный 8-х пиновый разъем питания;
Мониторинг - Отслеживание температуры процессора, системы, трех дополнительных термо-датчиков, мониторинг напряжений, определение скорости вращения восьми вентиляторов;
- Технология ASUS Q-Fan 2;
Размер - ATX форм-фактор, 244мм x 305мм (9.63" x 12").

Коробка

Плата упакована в довольно внушительную коробку со стильным дизайном:



Коробка имеет ручку для переноски, а одна страница обложки раскрывается наподобие книги:

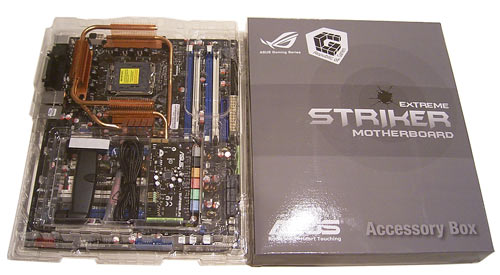

Внутри пользователь обнаружит плату в прозрачном пластиковом боксе, а также еще одну коробку с аксессуарами:



Комплектация

  • Материнская плата;
  • DVD диск с ПО и драйверами;
  • CD диск с дополнительным ПО + описание;
  • Диск с игрой Ghost Recon;
  • Руководство пользователя на английском языке;

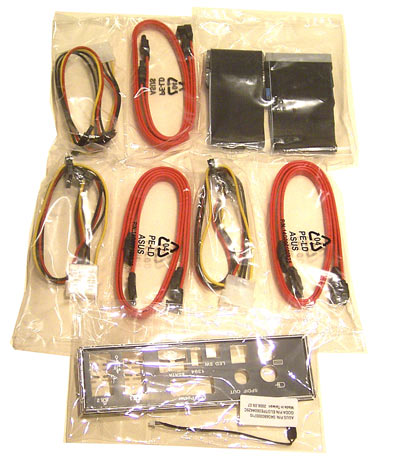

  • Один ATA-133 шлейф, FDD шлейф;
  • Шесть SerialATA кабелей + три переходника питания (шесть разъемов);
  • Заглушка на заднюю панель корпуса;
  • Брекет с двумя портами USB2.0;
  • Брекет с одним портом Firewire;
  • SLI - коннектор;
  • Три внешних термодатчика;
  • Набор стяжек;
  • Дополнительный вентилятор;
  • Кожаный брелок с логотипом Republic of Gamers ;
  • Микрофон SoundMAX;
  • Набор дополнительных коннекторов Q-Connector.

Стандартные элементы комплектации не полностью раскрывают возможности материнской платы: кое-что придется докупить отдельно. Речь идет о двух SerialATA кабелях (с соответствующим переходником питания), а также о двух брекетах с USB-портами. В остальном никаких претензий: в комплекте есть P-ATA шлейф и шлейф для дисковода, один брекет с двумя USB портами, брекет с портом Firewire, а также 6 SerialATA кабелей и три переходника питания (6 разъемов).



Обратите внимание, что заглушка задней панели имеет специальный коннектор, который защищает плату от статики.

Руководство пользователя очень качественное и подробное.



Что касается обычного диска с драйверами, то он не совсем обычный. Во-первых это DVD-диск. На нем (помимо драйверов для Windows и Linux) можно найти набор фирменных утилит: ASUS PC Probe 2 (есть также 64-битная версия), AIBooster, Update, MyLogo 3 + набор заставок. Кроме того, на диске записан пакет Norton Internet Security 2005 и Kaspersky Anti-Virus. А во-вторых на диске записана лицензионная версия 3DMark 06 Advanced Edition!

В комплекте есть еще один CD диск с дополнительным программным обеспечением (InterVideo WinDVD Suite: WinDVD5, DVD Copy2, WinDVD Creator и DiscMaster2). А на еще одном диске записана игра Ghost Recon.

Теперь посмотрим на гибкий SLI-коннектор, который предназначен для соединения двух видеокарт.

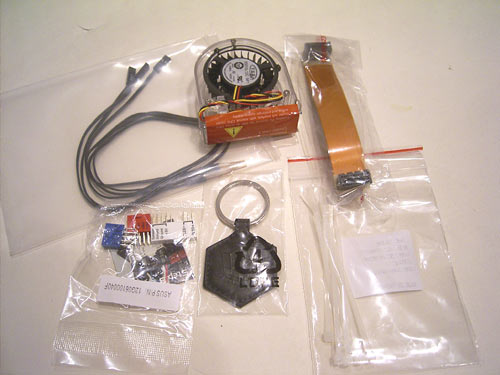

Кроме него в коробке можно обнаружить различные приятные мелочи. В первых, это специальные коннекторы (Quick Connection Kit), к которым можно подключить все кабели от корпуса (кнопки "Power", "Reset", кабель от индикатора "HDD", и пр), а потом подключить их к плате одним движением руки.

Далее - в комплекте есть набор стяжек, с помощью которых можно навести порядок среди кабелей внутри системного блока, три внешних термодатчика (ими можно измерять температуру различных компонентов системы), а также кожаный брелок с логотипом Republic of Gamers.

Еще стоит отметить, что плата имеет весьма "продвинутую" систему охлаждения чипсета (как северного, так и южного моста), которая соединена с радиаторами на модуле питания при помощи тепловых трубок. На один из радиаторов можно установить дополнительный вентилятор, который есть в комплекте.

Также в комплектацию включен специальный микрофон SoundMAX (производитель Andrea). Используя два разнесенных микрофона, разработчики добились частичного снижения помех и звуковых отражений, а также ликвидировали фоновые шумы с помощью функции Noise Filter.

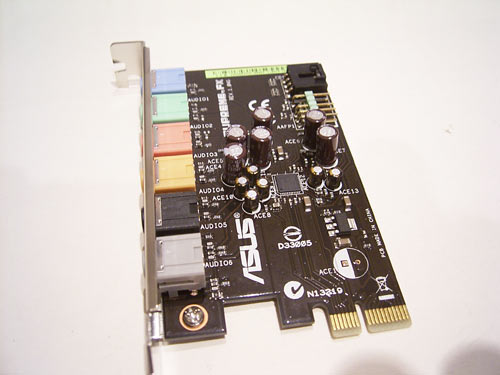

И наконец, плата имеет звуковую подсистему, которая выполнена в виде отдельной платки:



Плата ASUS Striker Extreme

Сразу отметим, что ASUS Striker Extreme имеет самую мощную систему охлаждения чипсета, какую мы когда либо видели. В частности, процессорный сокет, словно редутами, окружен массивными медными радиаторами, которые соединены между собой 4 тепловыми трубками. Эти радиаторы охлаждаются набегающим потоком воздуха с процессорного кулера, а при использовании водяной системы охлаждения, пользователь может установить дополнительный вентилятор. К сожалению в комплекте он только один. А в штатном режиме мы получаем полностью бесшумную систему охлаждения основных компонентов системной платы.



Стоит отметить, что расположение основных элементов платы также не создает каких-либо трудностей для сборщика. В частности основной 24-контактный разъем питания установлен на нижнем краю платы, а дополнительный 8-контактный (сохранена обратная совместимость с БП с 4-контактным кабелем) - на правом краю платы:


для удобства подключения 4-контактного кабеля, "лишние" контакты закрыты пластиковой крышкой

Впрочем, придраться к дизайну PCB все же можно: после установки длинной PCI-Express видеокарты в первый слот, частично блокируются слоты DIMM.

Кстати, рядом с этими слотами установлен 4-контактный разъем CPU_FAN для подключения процессорного кулера.


 ASUS Striker Extreme

Кроме него, на плате установлено еще семь(!) 3-контактных разъемов: CHA_FAN1 и OPT_FAN2 - около аудио-слота, OPT_FAN1 и OPT_FAN3 - около слота PCI2, OPT_FAN4 и OPT_FAN5 - в левом нижнем углу и PWR_FAN - около слотов DIMM. Отметим, что плата Striker Extreme не только определяет скорость вращения всех восьми вентиляторов, но и управляет их скоростью в зависимости от температур.

На северном мосте установлен медный радиатор, который соединен с радиаторами южного моста и модуля питания при помощи тепловых трубок.


 ASUS Striker Extreme

Под северным мостом, на плате установлено четыре слота DIMM, при этом максимальный объем памяти составляет 8 Гб.


 ASUS Striker Extreme

Для включения двухканального режима необходимо устанавливать модули в слоты одного цвета. Также отметим наличие на плате зеленого светодиода SB_PWR, который загорается, как только на плату подается питание.

Что касается возможностей расширения, то на плате установлено три слота PCI Express х16 (все с фиксаторами), а также один слот PCI Express x1, один слот для аудио-карты и два слота PCI.


 ASUS Striker Extreme

Стоит отметить, что на синие слоты PCI Express х16 выделяется по 16 линий шины, а на центральный белый слот PCI Express х16 - только 8. Что касается аудио-слота, то он предназначен только для одного типа звуковых карт:


 ASUS Striker Extreme
звуковая карта есть в комплекте

Возможности расширения

Плата ASUS Striker Extreme поддерживает 8 каналов SerialATA-II. Из них 6 каналов поддерживаются южным мостом MCP55PXE. Соответствующие разъемы окрашены в черный цвет и расположены около южного моста, причем ориентированны параллельно плоскости платы.


 ASUS Striker Extreme

Также на плате установлен дополнительный RAID контроллер Sil3132 производства компании Silicon Image. Этот чип обеспечил поддержку еще 2 каналов SerialATA II. Причем оба порта выведены на заднюю панель платы.


 ASUS Striker Extreme

В результате к материнской плате ASUS Striker Extreme можно подключить 10 жестких дисков: 8 по протоколу SerialATA II и 2 по ParallelATA.

Далее, на плате установлены два гигабитных сетевых контроллера 88E1116 производства компании Marvell:


 ASUS Striker Extreme

Плата поддерживает 10 портов последовательной шины USB2.0, четыре из которых расположены на задней панели, а еще 6 подключаются при помощи брекетов (в комплекте один брекет с двумя портами). Кроме этого, плата поддерживает последовательную шину Firewire. Для этого на плату установлен дополнительный контроллер VT6308P, производства VIA. В результате плата поддерживает два порта IEEE1394: один расположен на задней панели, а другой подключается при помощи брекета (есть в комплекте).


 ASUS Striker Extreme

И последнее на чем мы остановимся - это встроенный звук High Definition Audio. В качестве кодека используется чип ADI AD1988B, который поддерживает выход на 8 каналов.


 ASUS Striker Extreme
напомню, что звуковая подсистема находится на отдельной платке

Задняя панель платы имеет следующий вид:


 ASUS Striker Extreme

Вы можете заметить полное отсутствие LPT и COM портов. Вместо них на задней панели установлен диагностический LCD экран, оптический и коаксиальный SP-DIF выходы, два разъема SerialATA II, порт Firewire, а также кнопка управления питанием.

Последняя кнопка довольно важна: она отключает питание от всех компонентов системы. При этом питание подается только на массу синих светодиодов, которые эффектно подсвечивают плату.

При нажатии на эту кнопку, светодиоды тухнут, а остальные кнопки управления подсвечиваются. О них стоит поговорить подробнее. Итак, на плате ASUS Striker Extreme установлено три дополнительных кнопки: включения (Power) и перезагрузки (Reset) - на левом краю платы:


 ASUS Striker Extreme

Еще одна кнопка позволяет сбросить настройки BIOS; она расположена около основного разъема питания. Однако, она работает только когда переставлен джампер CLRTC_EN.

Традиционная схема джамперов на плате:



Диагностический LCD-экран позволяет отслеживать все этапы старта системы, и при возникновении неисправности локализовать проблему. Собственно этот экран и помог оживить плату после экспериментов с разгоном Core 2 Duo E6400. На нем постоянно горела строка - "INIT CPU", что означало, что старт системы остановился на этапе инициализации центрального процессора. А поскольку в нашей практике уже были случаи частичной несовместимости с процессорами, мы заменили процессор на другой. Система стартовала успешно, но при повторном разгоне E6400 до частот FSB свыше 300 МГц система "умирала" снова. Многочисленные игры с настройками BIOS успеха не привели: если плата "зависла", то помогает только замена процессора (если просто вытащить и вставить тот же - не помогает). Поэтому мы делаем вывод, что BIOS платы ASUS Striker Extreme имеет серьезные проблемы при разгоне определенных процессоров на ядре Allendale. В том, что виноват BIOS сомнений нет - референс плата на 680i успешно разгоняла Allendale до частот 440 МГц. В любом случае мы будем отслеживать эту ситуацию и сообщим о улучшениях в следующем большом сравнительном обзоре.

Как выяснилось позже, сравнительного обзора ждать не пришлось: с новым BIOS версии 901 плата ASUS Striker Extreme хоть и не улучшила показатели разгона Core 2 Duo E6400, но лишилась проблемы "смерти" при разгоне более 300 МГц.

Что бы LCD-экран не простаивал в случае успешного запуска, инженеры ASUS реализовали дополнительную функцию: на экране пробегает пользовательская строка или высвечивается текущее время. Выбрать то или другое можно из BIOS:


 ASUS Striker Extreme

К сожалению длинную строку ввести нельзя (хотя реализовать скроллинг проще простого), а в самой строке нельзя вводить кучу символов (например "-" или пробел).

Теперь поговорим о настройках BIOS.

BIOS

BIOS платы ASUS Striker Extreme основан на версии Award BIOS Phoenix.


 ASUS Striker Extreme

Расширенный набор настроек памяти находятся в разделе "Extreme Tweaker/Overclocking/Memory Timing Settings":


 ASUS Striker Extreme

Параметр отвечающий за выбор частоты работы памяти находится в разделе настроек оверклокинга:


 ASUS Striker Extreme

Значения частоты приведены в учетверенном виде. Кстати, пользователь может не "заморачиваться", а просто выбрать нужный множитель частоты памяти:


 ASUS Striker Extreme

Теперь рассмотрим раздел, посвященный системному мониторингу.


 ASUS Striker Extreme

Этот раздел наиболее мощный из всех, которые мы когда-либо видели. Во-первых плата отслеживает текущую температуру процессора и системы, а также три температуры с дополнительных термодатчиков. У пользователя есть уникальная возможность отслеживать тем-ры любых компонентов системы, до которых дотянутся эти самые датчики (их длина около 45 см).


 ASUS Striker Extreme

Во-вторых плата отслеживает все возможные напряжения системы


 ASUS Striker Extreme

В-третьих, плата отлеживает скорость всех восьми(!) вентиляторов, которые могут быть подключены,


 ASUS Striker Extreme

и управляет их скоростью с помощью функции Q-Fan.


 ASUS Striker Extreme

В итоге, приз за самый лучший системный мониторинг получает плата ASUS Striker Extreme! Еще добавим, что следить за показаниями мониторинга можно из Windows с помощью утилиты PC Probe2.

Нужно отметить, что плата ASUS Striker Extreme требует довольно мощного блока питания. Ее не устроили ни качественный 300 Вт Powerman, ни 400 Вт Zalman. С обоими БП плата показывала довольно сильное проседание напряжений на каналах 5 В и 12 В. И это при том, что в тестах по разгону стояла довольно слабая видеокарта ASUS 6600GT. Замена на блок питания FSP500-60GLN несколько выправила ситуацию, хотя, на мой взгляд, данный БП далек от идеала.

Необходимо отметить то, что пользователь получает доступ ко всем технологиям, которые поддерживаются современными процессорами:


 ASUS Striker Extreme

а также возможность отображения параметров BIOS на нескольких языках:


 ASUS Striker Extreme

Еще отметим поддержку функции замены стартового изображения (POST-экрана) MyLogo 3, а также Crashfree BIOS 3, которая позволяет восстановить "запоротый" BIOS с помощью образа на дискете, флешке или на компакт-диске.

Обновить версию BIOS можно несколькими путями. Во-первых воспользоваться утилитами AWDFLASH (DOS) и ASUS Update (Windows), причем в последнем случае в BIOS можно записать POST картинку с помощью утилиты ASUS MyLogo 3.

Впрочем, Windows утилита имеет один недостаток - не позволяет прошить старую версию BIOS. Поэтому, если возникла необходимость откатиться на предыдущую версию, то можно воспользоваться утилитой EZ Flash 2, которая встроена в BIOS. Причем файл с новой прошивкой может находится не только на привычной 3" дискете, но и на жестком диске или USB-флешке.


 ASUS Striker Extreme

В заключении отметим технологию OC Profile, которая позволяет сохранять все настройки BIOS в памяти и при необходимости загружать их.


 ASUS Striker Extreme

Также отметим совершенно новую функцию Music Alarm. Ее суть простая - это будильник: нужно всего только установить время и день недели, а также оставить Audio-диск в приводе. В нужное время система начнет воспроизводить выбранный пользователем трек.


 ASUS Striker Extreme

Разгон и стабильность

Теперь посмотрим на преобразователь питания (8-фазная схема), в котором полностью отсутствуют традиционные конденсаторы (так называемый EL-Capless power design).


 ASUS Striker Extreme

Как мы уже говорили, на силовых элементах установлены массивные медные радиаторы. При установке мощного процессорного кулера они охлаждаются набегающим потоком воздуха. В других случаях (например при установке водяной системы охлаждения) пользователь может установить дополнительный вентилятор (который есть в комплекте):


 ASUS Striker Extreme

Теперь переходим к рассмотрению функций разгона, которые сосредоточены в разделе "Extreme Tweaker".


 ASUS Striker Extreme

Перечислим функции разгона. Во-первых, плата ASUS Striker Extreme позволяет изменять частоту FSB в диапазоне от 133 МГц до 75 0МГц с шагом 1 МГц. Удобно то, что можно сразу ввести нужное значение, правда его приходится делить на 4, что бы знать точное значение частоты FSB.


 ASUS Striker Extreme

Также отметим, что частоту шины между южным и северным мостом можно менять в диапазоне от 200 МГц до 500 МГц (с шагом 1 МГц):


 ASUS Striker Extreme  ASUS Striker Extreme

Пользователь может поменять множитель шины HyperTransport на участке между NB и CPU:


 ASUS Striker Extreme

Кроме того можно изменить частоту шины PCI Express в диапазоне от 100 МГц до 200 МГц (также с шагом 1 МГц). Причем, частоту шины можно устанавливать независимо для каждого слота PCI Express x16.


 ASUS Striker Extreme

При необходимости пользователь может изменить множитель процессора (который на всех процессорах Intel заблокирован в сторону повышения):


 ASUS Striker Extreme

Диапазон изменения от 6 до 50 с шагом 1. Следующая функция позволяет изменять напряжение на процессоре (Vcore); диапазон от 0,83125 В до 1,9 В с шагом 0,00625 В.


 ASUS Striker Extreme  ASUS Striker Extreme

Следующая функция повышает напряжение на модулях памяти:


 ASUS Striker Extreme  ASUS Striker Extreme

Диапазон изменения Vmem невероятно широкий (от 1,85 В до 3,425 В с шагом 0,025 В)! Более того, еще несколько настроек позволяет увеличить напряжение на контроллер памяти


 ASUS Striker Extreme

(причем сделать это независимо для каждого канала),


 ASUS Striker Extreme

Еще пара полезных функций позволяет изменять напряжение на чипсете. Диапазон изменения напряжения на северном мосту - от 1,2 В до 2,75 В с шагом 0,05 В:


 ASUS Striker Extreme  ASUS Striker Extreme

Диапазон изменения напряжения на южном мосту - от 1,5 В до 1,85 В с шагом 0,05 В:


 ASUS Striker Extreme  ASUS Striker Extreme

Далее - плата ASUS Striker Extreme позволяет изменять напряжение на шине HyperTransport в диапазоне от 1,2 В до 1,95 В с шагом 0,05 В:


 ASUS Striker Extreme  ASUS Striker Extreme

Кроме того, пользователь может изменить напряжение CPU VTT в диапазоне от 1,2 В до 1,55 В с шагом 0,05 В:


 ASUS Striker Extreme  ASUS Striker Extreme

Также плата поддерживает функцию динамического разгона процессора - "NOS",


 ASUS Striker Extreme

а также функцию автоматической установки всех необходимых параметров при разгоне до фиксированного значения (выбор степени разгона измеряется в процентах )


 ASUS Striker Extreme

Обе эти функции серьезных оверклокеров вряд ли заинтересуют, из-за откровенно слабого потенциала ( всего 10%).

А разгон из Windows осуществляется с помощью утилиты Ai Booster.


 ASUS Striker Extreme

Впрочем, текущая версия этой утилиты работает с платой Striker Extreme не совсем корректно.

Теперь переходим к практическому разгону. Внимательный читатель уже знает о том, что мы столкнулись с невозможностью разогнать Core 2 Duo E6400 на ядре Allendale до частоты более 300 МГц. Возможные причины данной проблемы и способы ее решения мы уже описали. А сейчас перейдем к разгону Core 2 Duo на ядре Conroe. С этим ядром плата показала очень хорошие результаты: стабильная работа на частоте FSB = 440 МГц.


 Striker Extreme_440.gif

Отметим несколько моментов. Во-первых разгон Conroe не сопровождается какими-либо проблемами - в случае установки завышенной частоты, плата запускается с нажатой клавишей Del. В особо сложных случаях - помогает сброс BIOS. Т.е. все абсолютно так, как и на других материнских платах. Во-вторых - плата работает стабильно с самыми тяжелыми тестами вплоть до частоты FSB = 449 МГц. Но на этой частоте системный таймер работает непредсказуемо, что искажает результаты тестов. В-третьих нам удалось запустить систему на более высоких частотах (466 МГц) и выше. Для этого пришлось изменять множитель шины LDT и тонко подгонять напряжения. Но 100% стабильности на этой частоты мы не добились. И наконец результаты разгона оказались в зависимости от используемых модулей памяти. В частности с модулями Corsair DDR2 TWIN2X1024-8000UL1 система работала стабильно только на частоте FSB=400 МГц (при этом память работала на штатной частоте DDR-800).

С версией BIOS 901 проблемы с памятью Corsair полностью исчезли.

Итак, мы протестировали вторую плату на чипсете nForce 680i SLI и теперь можем подвести некоторые итоги по разгону. Без сомнения чипсет nForce 680i SLI имеет больший потенциал для разгона, нежели все предыдущие чипсеты nForce Intel Edition: прирост составил 50% (с 300 МГц до 450 МГц). С одной стороны это хуже результатов, которые показывают платы на чипсете Intel P965 (т.е. > 500 МГц). Но с другой стороны, платы на nForce 680i SLI вполне способны конкурировать с продуктами на Intel 975X, потенциал разгона которых приблизительно такой же.

Что касается платы ASUS Striker Extreme, то единственный неприятный момент заключается в недоработках BIOS, который не позволяет получить реальную пользу при разгоне выше частоты FSB=420 МГц. Также, вполне возможно, что чипсет nForce 680i SLI несколько "сыроват", и для достижения максимальных характеристик инженерам приходится тратить очень много усилий. Это может объяснять подход NVIDIA к распространению nForce 680i SLI - выпуск основной массы плат собственными усилиями, и распределение готовой продукции между производителями (которые только рисуют коробки, логотипы и изменяют комплектацию). А те производители, которые рискнули переработать референс-дизайн (как ASUS) сталкиваются с различными проблемами. Кроме того, чипсет nForce 680i SLI является таким же электронным чипом как и процессоры, графические чипы. Это означает, что каждый отдельный экземпляр имеет свой собственный потенциал разгона. И пока техпроцесс не отлажен, или не выпущен "усовершенствованный" степпинг чипсета, разброс в результатах разгона может весьма ощутимым (это подтверждает информация с зарубежных форумах, по которой некоторые пользователи успешно преодолели 500 МГц, а некоторые едва осилили 400 МГц).

По последней информации, существует как минимум две ревизии платы ASUS Striker Extreme: 1.00G и 1.03. Так вот, мы протестировали плату первой ревизии:



А владельцы плат ревизии 1.03 сообщают о том, что проблем при разгоне до частот FSB=500 МГц и выше нет как с процессорами Conroe, так и процессорами Allendale. Т.е. вывод прост - если новые версии BIOS не поднимут потенциал разгона, то нужно покупать только ревизию 1.03. И скорее всего, версию 1.00G имеют только платы первых партий (так сказать - "для прессы"), а в магазинах появится платы "нормальной" ревизии. В любом случае, будьте внимательны!

Производительность

Отметим, что плата ASUS Striker Extreme устанавливает штатную частоту FSB с некоторым завышением:


 Striker Extreme_266.gif

Во время тестирования производительности мы сравнили плату ASUS Striker Extreme с платой ECS PN2 SLI2+ на чипсете nForce 680i SLI.

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор Intel Core 2 Duo E6700 Socket LGA775 2,66 ГГц (ядро Conroe степпинг B1)
Кулер Zalman 7700Cu
Видеокарта MSI NX7900 GT (GeForce 7900GT; PCI Express x16)
Версия драйвера: 93.71 WHQL
Звуковая карта Creative Live 5.1
HDD IBM DTLA 307030 30Gb
Память 2x512 Мбайт Corsair DDR2 TWIN2X1024-8000UL1
Блок питания FSP 500 Вт
OS Windows XP SP1

Вначале посмотрим на результаты синтетических тестов.



Теперь тесты игровых программ (т.е. реальных приложений).


кб/c

Выводы

Главным недостатком платы, судя по всему, будет очень высокая розничная цена (около $400). Поэтому желающим сэкономить мы можем посоветовать плату ASUS P5N32-E SLI, которая выполнена на том же дизайне PCB, что и Striker Extreme, но не имеет многочисленных аксессуаров (которые не влияют на скорость): кнопочки, LCD-экран, светодиоды, брелок и термодатчики в коробке и тому подобные мелочи.



В самом начале обзора мы сделали вывод, что для плат на чипсете NVIDIA 680i SLI, которые ориентированы исключительно на компьютерных энтузиастов, потенциал разгона является таким же важным критерием, как, например, возможности расширения и стабильность работы. Но трудно сделать какие-либо выводы, имея информацию о двух ревизиях с разным разгонным потенциалом. Впрочем, даже если отталкиваться от 400-420 МГц, можно утверждать, что этого достаточно для достижения наивысшей производительности. Дело в том, что дорогая плата, ориентированная на SLI системы с дорогими видеокартами явно подразумевает использование дорогого процессора (т.е. с высоким множителем). Пример - для разгона E6700 с множителем = 10, максимальной частоты 400 МГц вполне достаточно (т.е. мы достигаем частоты процессора 4 ГГц).

Если разгон планируется выше 4 ГГц, то есть смысл поискать плату ревизии 1.03, пользователи которой утверждают о достижении FSB=500 МГц и выше. То же самое мы посоветуем в том случае, если будет использоваться младший процессор на ядре Allendale.

Теперь отметим, что главным преимуществом чипсета nForce 680i над продуктами Intel является технология SLI. Соответственно, если пользователь планирует использовать 2 видеокарты в этом режиме, то выбора у него нет - материнская плата должна быть на чипсете NVIDIA. А nForce 680i является самым мощным чипсетом этого производителя.

Что касается материнской платы ASUS Striker Extreme, то она является одной из лучших плат для компьютерных энтузиастов. Фактически все пользователи домашних компьютеров будут довольны: любителям красоты понравится подсветка и LCD-экран, любителям тишины - мощная и бесшумная система охлаждения чипсета, любителям хорошего охлаждения - возможность подключить до 8 вентиляторов (и тем и другим понравится, что функция Q-Fan управляет скоростью всех этих вентиляторов), поклонникам максимальной скорости - поддержка технологии SLI, владельцам многофункциональных систем понравятся очень серьезные возможности расширения (включая два SerialATA порта на задней панели), а любителям тонкой настройки мощные функции разгона. И конечно же всем пользователям понравятся кнопочки на плате, а также довольно приличная комплектация (включая микрофон SoundMAX).


Заключение

Плюсы:
  • Отличная стабильность и производительность;
  • Поддержка технологии SLI (2 слота PCI Express x16);
  • Третий слот PCI Express x16 (8 линий);
  • Поддержка SerialATA II (8 каналов; 2х RAID);
  • Поддержка ParallelATA (1 канал; RAID);
  • Два гигабитных сетевых контроллера и 8-и канальный звук High Definition Audio;
  • Поддержка интерфейса USB2.0 (10 портов) и Firewire (2 порта);
  • Набор фирменных технологий ASUS: (PC Probe II, MusicAlarm, CrashFree BIOS 2, MyLogo 2, Q-FAN 2 и проч);
  • Дополнительный набор технологий AI Proactive (AI Overclocking, AI NOS , AI Net 2 );
  • Пассивная система охлаждения платы;
  • Восемь разъемов для подключения вентиляторов с поддержкой Q-Fan 2;
  • Хорошая комплектация (включая микрофон SoundMAX);
  • Неплохой потенциал в области разгона, и результаты (FSB=440 МГц).
Минусы:
  • Завышенная цена.
Особенности платы:
  • На момент обзора существуют две ревизии платы: 1.00G и 1.03 ;
  • Для разгона необходим мощный и качественный блок питания;
  • Дополнительные светодиоды и кнопки Power, Reset и Clear CMOS;
  • Диагностический LCD-экран и подсветка платы;
  • Звуковая подсистема выполнена в виде отдельной платки.

Все вопросы, замечания и пожелания можно и нужно задавать в конференции.



⇣ Содержание
Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.
⇣ Комментарии
window-new
Soft
Hard
Тренды 🔥
Против Rackspace подан коллективный иск в связи с недельной недоступностью облачного сервиса Microsoft Exchange 2 ч.
Бывший глава FTX может оказаться причастен к краху криптовалюты Terra 2 ч.
Twitter будет сообщать пользователям, если они окажутся под «теневым баном» и позволит оспорить его 3 ч.
В работе приложений «Тинькофф», «Альфа-банка» и «Сбера» произошёл сбой 4 ч.
В DeepMind AI научили нейросеть решать любые задачи по программированию 4 ч.
Приложение «Ножницы» для Windows 11 научилось делать записи экрана 4 ч.
Анонсирован кооперативный шутер Crime Boss: Rockay City с атмосферой 90-х и Чаком Норрисом 5 ч.
Создатели Elden Ring показали первый трейлер экшена Armored Core VI — разработкой руководит ведущий дизайнер Sekiro: Shadows Die Twice 5 ч.
Глава Epic Games заявил, что пойдёт до конца в борьбе с Apple 6 ч.
Сиквел кооперативного боевика Remnant: From the Ashes выйдет в 2023 году с полным переводом на русский 6 ч.
