Материнские платы

Canyon CN-9V5ALSR2 на чипсете VIA PT800

⇣ Содержание

Canyon CN-9V5ALSR2
Чипсет VIA PT800
Процессор Pentium 4 FSB 400/533/800МГц
Celeron FSB 400МГц
HyperThreading
Память PC1600/2100/2700/3200
HDD 2xUltraDMA/133
2xSerialATA
Дополнительно Звук AC'92 v2.2
8 USB 2.0
10100Mbit Ethernet
Цена: <55$

В настоящее время на рынке low-end материнских плат едет очень жесткая борьба. Основными игроками на нем являются компании Asus и ECS. Правда Asus выпускает бюджетные платы не под своим именем, а с помощью подразделения ASrock ( впрочем в ассортименте компании есть "облегченные" платы серии "-X"). В результате компании второго и третьего эшелона подбирают остатки заказов с этого рынка, работая практически на грани окупаемости.

Поэтому вызывает интерес тот способ, с помощью которого продвигает свои продукты компания Canyon. Не имея собственных производственных мощностей, эта фирма размещает OEM заказы у других компаний. Недавно мы протестировали несколько плат Canyon, и обнаружили что все они являются моделями DFI. То же самое можно сказать и о плате Canyon CN-9V5ALSR, дизайн которой в точности совпадает с дизайном платы DFI P4X533-ALE. А вот плату Canyon CN-9V5ALSR2 на сайте DFI обнаружить не удалось, зато мы нашли ее на сайте компании Chaintech, под названием 9VJL5.

Чипсет

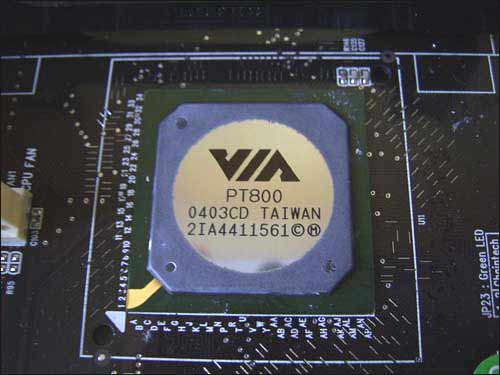

Уже тот факт, что чипсет VIA PT800 имеет одноканальный контроллер памяти, полностью перекрывает ему дорогу в high и middle-end сектора рынка (это равнозначно использованию процессоров Intel Pentium4). Поэтому уделом PT800 остаются системы начального уровня, с использованием процессоров Celeron. В этом секторе конкуренция по очень жесткая: кроме одноканальных чипсетов i845(PE) и SiS 648FX, в этот же сектор нацелены и двухканальные чипсеты SiS 655(FX) и VIA PT880. Кстати, материнские платы на основе SiS 655(FX) и VIA PT880 стоят не намного дороже!


 Canyon CN-9V5ALSR2

В любом случае перечислим спецификации PT800.

  • Поддержка процессоров с шинами 400533800Мгерц
  • Поддержка AGP спецификации версии 3.0. ( т.е. поддержка 1.5вольтовых видеокарт стандарта AGP 4X8X)
  • Официальная поддержка DDR200/266/333/400 DDR SDRAM памяти

 Canyon CN-9V5ALSR2

Что касается южного моста, то в его роли используется чип VT8237.

  • Поддержка ATA 33/66/100/133
  • Поддержка последовательной шины USB 2.0 ( восемь портов ).
  • Поддержка протокола SerialATA (2 канала).
  • Интегрированный 6-канальный звук AC-97 ( модем MC-97 )
  • Интегрированный сетевой контроллер 10/100 Ethernet

Именно благодаря современному южному мосту, чипсет VIA PT800 получает преимущество над чипсетами серии Intel 845(PPE), которые комплектуются чипом ICH4. Также, по возможностям расширения, чипсет VIA PT800 превосходит SiS 648FX + SiS963, у которого только шесть портов USB2.0 и нет поддержки SerialATA (зато есть поддержка "Firewire").

Спецификация Canyon CN-9V5ALSR2


 Canyon CN-9V5ALSR2

Canyon CN-9V5ALSR2
Процессор - Intel Pentium 4 ( Willamette / Northwood ) с частотой шины 400/533/800 МГц;
- Intel Celeron ( Willamette/ Northwood) с частотой шины 400МГц;
- Разъем Socket 478;
- Поддержка процессоров с технологией HyperThreading
Чипсет VIA PT800 - Северный мост VIA PT800;
- Южный мост VT8237;
- Шина между мостами - V-Link с пропускной способностью 533 Мбайтс
Системная память - Два 184-х контактных слота для DDR SDRAM DIMM
- Максимальный объем памяти 2Гбайт
- Поддерживается память типа PC1600/2100/2700/3200.
Графика - Слот AGP, поддерживающий режим 4X8X;
Возможности расширения - Пять 32-х битных PCI Bus Master слотов (включая BlueMagic);
- Восемь портов USB 2.0 ( 2 встроенных + 6 дополнительных);
- Встроенный звук AC'92 v2.2 ;
- Сетевой контроллер 100Mbit Ethernet ;
Возможности для разгона - Нет
Дисковая подсистема - 2 канала UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств)
- Поддержка протокола SerialATA (2 канала ; RAID 0, 1)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS - 2MBit Flash ROM;
- Award BIOS Phoenix с поддержкой Enhanced ACPI, DMI, Green, PnP Features;
Разное - Один порт для FDD, два последовательных и один параллельный порт, порты для PS/2 мыши и клавиатуры
- STR (Suspend to RAM)
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Стандартный 20-ти пиновый разъем питания ATX (ATX-PW)
- Дополнительный 4-х пиновый разъем питания
Мониторинг - Нет
Размер - ATX форм-фактор, 200мм x 305мм (7.86" x 12")

Коробка

Плата упакована в довольно симпатичную коробку.


 Canyon CN-9V5ALSR2

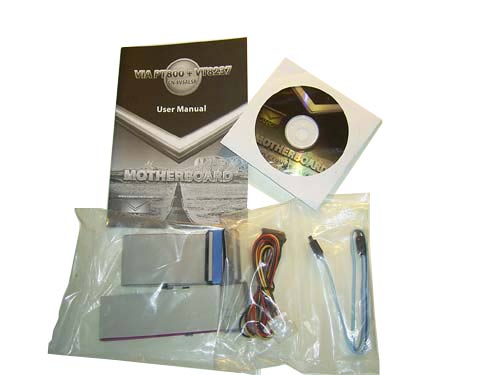

Комплектация

  • Материнская плата
  • CD диск с ПО и драйверами
  • Один ATA-133 шлейф, FDD шлейф
  • Один SerialATA кабель + переходник питания
  • Руководство пользователя на английском языке

 Canyon CN-9V5ALSR2

Комплектация платы содержит только самые необходимые компоненты и полностью соответствует очень низкой цене продукта. Руководство пользователя очень скудное (всего 25 стр.); в нем есть описания всех перемычек и коннекторов, но без указания их месторасположения. Также есть описание настроек биоса, но без изображений соответствующих разделов биоса. Впрочем, низкая цена платы частично оправдывает эти недостатки. В результате за комплектацию можно поставить оценку "4+".

Плата Canyon CN-9V5ALSR2

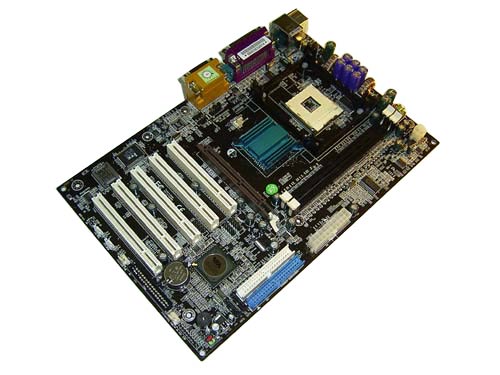

Как и большинство бюджетных плат, CN-9V5ALSR2 имеет очень компактный дизайн. При этом плата практически полностью лишена каких-либо недостатков: основной и дополнительные разъемы питания установлены с краю платы, а защелки слотов DIMM не блокируются AGP-видеокартой.


 Canyon CN-9V5ALSR2

Разъем для подключения процессорного кулера расположен около чипсета. И еще пара разъемов для кулеров находятся на левом нижнем краю платы, по бокам FDD-разъема.


 Canyon CN-9V5ALSR2

Для охлаждения чипсета используется самое дешевое решение: миниатюрный пассивный радиатор, который во время работы нагревается очень сильно.


 Canyon CN-9V5ALSR2

На плате CN-9V5ALSR2 установлено два слота DIMM.


 Canyon CN-9V5ALSR2

Поскольку чипсет VIA PT800 имеет одноканальный контроллер памяти, то нет каких-то особых требований по порядку заполнения слотов.


 Canyon CN-9V5ALSR2

В AGP слот допускается установка только 1.5(или 0.8) вольтовых видеокарт стандарта AGP 4X 8X.


 Canyon CN-9V5ALSR2

Кроме него на плате Canyon CN-9V5ALSR2 установлено пять слотов PCI. Остальные возможности расширения сосредоточены в южном мосте VT8237. Кратко перечислим их: это поддержка двух каналов SerialATA, 8 портов USB 2.0, шестиканального звука и 100Мбитного сетевого соединения.


 Canyon CN-9V5ALSR2

Итак, разъемы SerialATA расположены непосредственно около чипа VT8237.


 Canyon CN-9V5ALSR2

Пользователь может подключить два диска и объединить их в RAID массив уровня 0 или 1. Тут же расположены коннекторы для подключения шести дополнительных портов USB2.0, в дополнение к двум портам, которые установлены на задней панели платы.

Далее - сетевой контроллер VIA VT6103 (100Mbit Ethernet) расположен около процессорного сокета, а звуковой кодек ( это чип C-Media CMI9739A ) перед AGP слотом.


 Canyon CN-9V5ALSR2

Теперь посмотрим на заднюю панель платы.


 Canyon CN-9V5ALSR2

Владельцы устройств с устаревшим интерфейсом наверняка будут довольны: на плате есть два COM порта и один GAME-порт.

Традиционная схема платы:


 Canyon CN-9V5ALSR2

На CN-9V5ALSR2 установлено три перемычки: JP1 - предназначена для сброса настроек CMOS, JP6 - предназначена для включения функции пробуждения системы по сигналу с USB-устройств (USB 0/1). Также есть перемычка JP23, которая зарезервирована для управления неким светодиодом, который отсутствует на плате.

Далее поговорим о настройках биоса.

Содержание:

Стр.1 - Спецификация
Стр.2 - Взяв плату в руки
Стр.3 - BIOS, системный мониторинг; разгон
Стр.4 - Производительность и выводы

BIOS

Биос платы выполнен на основе Award BIOS Phoenix.


 Canyon CN-9V5ALSR2

Теперь рассмотрим раздел, посвященный параметрам работы оперативной памяти.


 Canyon CN-9V5ALSR2

В нем присутствуют как стандартные параметры ("SDRAM Cas Latency" и "Precharge to Active"(Trp), "Active to precharge" (Tras) и "Active to CMD"(Trcd)), так и параметры специфичные для чипсетов VIA ( "Bank Interleave", "DRAM Command Rate"). Кроме того, есть еще несколько специфичных параметров, с помощью которых можно несколько улучшить производительность подсистемы памяти.

В этом же разделе находится параметр установки частоты памяти.


 Canyon CN-9V5ALSR2

Что касается системного мониторинга - то его нет. То же самое можно сказать и о функциях разгона. Номинально, одна функция все же присутствует - это изменение частоты FSB. Но она оказалась заблокированной.


 Canyon CN-9V5ALSR2

По поводу стабильности работы - особых претензий к плате не возникло. Модуль питания спроектирован по 2-х канальной схеме; установлены шесть конденсаторов емкостью 3300 мкФ и три по 1800 мкФ.


 Canyon CN-9V5ALSR2

Содержание:

Стр.1 - Спецификация
Стр.2 - Взяв плату в руки
Стр.3 - BIOS, системный мониторинг; разгон
Стр.4 - Производительность и выводы

Производительность

Оценка производительности привела меня в некоторое замешательство. Плата Canyon CN-9V5ALSR2 отказалась стартовать с инженерным образцом процессора Intel Pentium 4 на ядре Prescott (степпинга C0). Это трудно отнести к недостаткам, поскольку с этим же процессором отказались стартовать более именитые платы ( конкретно Asus P4P800 Deluxe первой ревизии, и Intel D875PBZ на чипсете i875P ). Поэтому тесты производительности я провел с процессором Pentium 4 2.4С на ядре Northwood. В качестве конкурента мы использовали референс-плату на чипсете SiS 648FX.

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор Intel Pentium 4 2.4C (Northwood-D)
Кулер Zalman 7000Cu
Видеокарта Ti4200(315600) на чипе NVidia GeForce4 64Mb
nVidia Detonator v40.72
Звуковая карта Creative Live 5.1
HDD IBM DTLA 307030 30Gb
Память 2x256 Мбайт PC3200 DDR SDRAM TwinX, производства Corsair (тайминги: 2-3-6-3)
Корпус Inwin506 с блоком питания PowerMan 300W
OS Windows XP SP1

Вначале посмотрим на результаты синтетических тестов.


 Canyon CN-9V5ALSR2

 Canyon CN-9V5ALSR2

Теперь тесты игровых программ.


 Canyon CN-9V5ALSR2

 Canyon CN-9V5ALSR2

 Canyon CN-9V5ALSR2

 Canyon CN-9V5ALSR2

Производительность чипсета VIA PT800 практически равна скорости чипсета SiS 648FX.

Выводы

По моему мнению, при выборе бюджетной системной платы для процессора Intel Pentium 4 лучше ориентироваться на продукты основанные на двухканальных чипсетах (например SiS 655655FX, VIA PT880). А если система собирается с процессором Intel Celeron, то можно обойтись и одноканальным чипсетом ( SiS 648FX, VIA PT800 и Intel 845PE848P ). Однако нужно помнить, что для бюджетных систем лучшее соотношение "цена/производительность" имеют системы с процессорами AMD AthlonXP.

Конкретно по чипсету VIA PT800 выводы следующие: приемлемый уровень производительности, отличные возможности расширения (благодаря современному южному мосту VT8237) и наконец, низкая цена.

Что касается платы Canyon CN-9V5ALSR2 (которая является копией платы Chaintech 9VJL5), то она целиком оправдывает звание бюджетного продукта, со всеми характерными особенностями (низкая цена, комплектация на "4+", средний уровень производительности).

Заключение

Плюсы:
  • Встроенная поддержка SerialATA (2 канала).
  • Встроенный 6-и канальный звук и сеть.
  • Поддержка интерфейса USB2.0 (8 портов ).
  • Низкая цена.
Минусы:
  • Отсутствие системного мониторинга.
Особенности платы:
  • Отсутствие функций для разгона.
