Материнские платы

Предварительный обзор материнских плат Gigabyte на чипсете Intel P45

⇣ Содержание

Gigabyte EP45-DQ6
Чипсет Intel P45
Процессор LGA775 Pentium 4 FSB 1066/800/533МГц
Celeron Prescott FSB 533МГц
Dual-Core Pentium4
Core 2 Duo (45nm)
HyperThreading
Память DDR2 533/667/800/1066/1200
HDD 1x UltraDMA/133
10 x SerialATA(3 x RAID)
Дополнительно 3 IEEE-1394a
Звук Intel HDA
12 USB 2.0
4 x Gigabit Ethernet
Цена: n/a
Gigabyte EP45-DS4
Чипсет Intel P45
Процессор LGA775 Pentium 4 FSB 1066/800/533МГц
Celeron Prescott FSB 533МГц
Dual-Core Pentium4
Core 2 Duo (45nm)
HyperThreading
Память DDR2 533/667/800/1066/1200
HDD 1x UltraDMA/133
6x SerialATA(RAID)
Дополнительно 3 IEEE-1394a
Звук Intel HDA
12 USB 2.0
2 x Gigabit Ethernet
Цена: n/a

До официального анонса нового поколения чипсетов Intel остались считанные дни. Ни для кого не секрет, что эта 4-я серия будет включать такие продукты как P45, G45 и так далее, по аналогии с 3-й серией. Что нового и какие свежие функции будут реализованы в P45, а также в южных мостах ICH10(R) мы пока сказать не можем. Но общее впечатление таково, что революции точно не будет.

Возможно поэтому компания Intel делает упор на различные энергосберегающие функции и через своих партнеров акцентирует внимание публики именно на этой области IT. С точки зрения маркетинга - совершенно правильное решение, поскольку функциональность и возможности расширения современных чипсетов уже практически достигли своего максимума. Возьмем простой пример - количество портов USB2.0. Минимальное количество этих портов у любого современного южного моста - не менее десяти. Обычному пользователю вполне хватает, а кому необходимо больше - могут приобрести соответствующие хабы. В результате, разработчики чипсетов практически прекратили "гонку вооружений" и взяли длительную паузу. Однако вряд ли инженеры сидят без дела. Наиболее вероятным путем развития IT-индустрии является интеграция все большего количества функций в центральный процессор. Опыт интеграции контроллера памяти уже есть, о планах интеграции видеоядра говорят уже давно. Остаются только незначительные (по сложности) функции южного моста. Таким образом, через год-полтора мы будем пользоваться практически "голыми" материнскими платами, а все функции системы в целом будут зависеть исключительно от того, какой процессор купит пользователь.

Впрочем, вернемся к P45. В мае компания Gigabyte провела презентацию новых материнских плат на этом чипсете. Однако презентацией это назвать довольно сложно - выступление представителей различных компаний заняло от силы пару часов. Все остальное время (более десяти часов) было отведено на тестирование плат, причем без каких-либо ограничений.

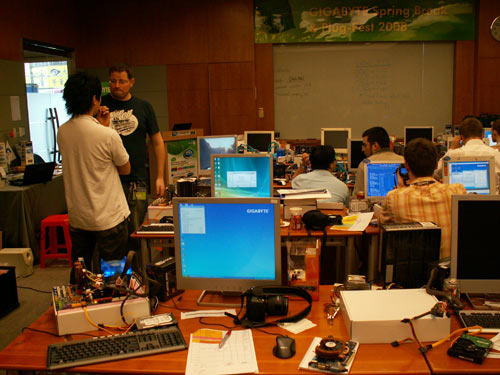

Теле-сериал "IT crowd" попросту отдыхает!

Это фактически беспрецедентное событие в IT-индустрии, когда за месяц до выхода чипсета тестерам и обозревателями выдают "на растерзание" новейшие продукты, да еще и оказывают всяческую помощь: подробно отвечают на технические вопросы, без колебаний выдают все необходимые компоненты (модули памяти, видеокарты, процессоры), не запрещают оверклокинг, а наоборот - поощряют! Нужна система водяного охлаждения - пожалуйста, нужен жидкий азот - не вопрос, подставляйте кружку. Не было никаких ограничений по фотографированию и даже деинсталляции радиаторов с чипсетов. Одним словом - ломать и жечь можно было все!

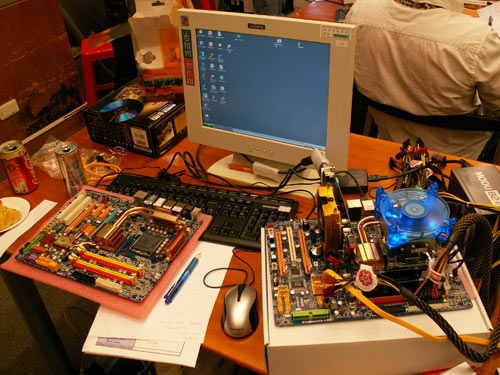

Рабочее место команды 3dnews

Единственное, о чем просили представители Gigabyte - не публиковать данные о производительности новых плат. Впрочем, их понять можно. На платах используются инженерные версии BIOS, производительность которых может быть неоптимизированной. Впрочем, сравнивая скорость работы плат Gigabyte EP45-DQ6 и EP45-DS4 с другим платами на чипсетах Intel, мы не обнаружили никакого "криминала" и считаем данный запрет всего лишь подстраховкой "на всякий случай". И только поэтому в данном обзоре мы расскажем о вышеупомянутых платах, но оставим в стороне вопрос скорости. Соответственно, мы назвали этот материал "Предварительным обзором".

Спецификации


Gigabyte EP45-DQ6

Gigabyte EP45-DS4

Gigabyte EP45-DQ6 Gigabyte EP45-DS4
Процессор - Intel Pentium 4 (Prescott (2M)/Gallatin/ CedarMill) с частотой шины 1066/800/533 МГц;
- Двухъядерные Intel Pentium D / EE (Smithfield/Presler) с частотой шины 800/1066 МГц;
- Intel Celeron-D (Prescott, Conroe-L) с частотой шины 800/533 МГц;
- Поддержка Intel Core 2 Duo (Kentsfield (4 ядра), Conroe/Allendale (2 ядра)) с частотой шины 800/1066/1333 МГц;
- Поддержка Intel Yorkfield, Wolfdale с частотой шины 1600/1333/1066/800 МГц;
- Разъем Socket LGA775;
- Поддержка процессоров с технологией HyperThreading;
Чипсет - Северный мост Intel P45 Memory Controller Hub (MCH);
- Южный мост Intel ICH10R (Enhanced I/O Controller Hub);
- Связь между мостами: DMI;
- Северный мост Intel P45 Memory Controller Hub (MCH);
- Южный мост Intel ICH10R (Enhanced I/O Controller Hub);
- Связь между мостами: DMI;
Системная память - Четыре 240 контактных слота для DDR2 SDRAM DIMM;
- Максимальный объем памяти 8Гб;
- Поддерживается память типа DDR2 533/667/800/1066/1200;
- Возможен двухканальный доступ к памяти ;
- Индикатор питания;
Графика - Два слота PCI Express x16; - Три слота PCI Express x16;
Возможности расширения - Два 32-х битных PCI Bus Master слота;
- Один слот PCI Express x1;
- Два слота PCI Express x4;
- Двенадцать портов USB 2.0 (8 встроенных + 4 дополнительных);
- Три порта IEEE1394 (Firewire; три дополнительных);
- Встроенный звук High Definition Audio 7.1;
- Четыре (!) сетевых контроллера Gigabit Ethernet;
- Один 32-х битных PCI Bus Master слот;
- Три слота PCI Express x1;
- Двенадцать портов USB 2.0 (8 встроенных + 4 дополнительных);
- Три порта IEEE1394 (Firewire; 2 встроенных + 1 дополнительный);
- Встроенный звук High Definition Audio 7.1;
- Два сетевых контроллера Gigabit Ethernet;
Возможности для разгона - Изменение частоты FSB; изменение множителя;
- Изменение напряжения на процессоре, памяти, PLL, FSB, PCI-E и чипсете(nb+sb);
- Технология Gigabyte C.I.A. 2, "Robust Graphics Booster";
- Утилита Gigabyte EasyTune 6;
Дисковая подсистема - 1 канал UltraDMA133/100/66/33 Bus Master IDE (JMB363; с поддержкой до 2 ATAPI-устройств);
- Поддержка протокола SerialATA II (6 каналов - ICH10R, c поддержкой RAID);
- Поддержка протокола SerialATA II (4 канала - (JMB363 + 2 х Sil5723), расширенная поддержка RAID) ;
- Поддержка LS-120 / ZIP / ATAPI CD-ROM;
- 1 канал UltraDMA133/100/66/33 Bus Master IDE (n/a; с поддержкой до 2 ATAPI-устройств);
- Поддержка протокола SerialATA II (6 каналов - ICH10R);
- Поддержка LS-120 / ZIP / ATAPI CD-ROM;
BIOS - 8Мбит Flash ROM;
- Award BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Featuresи Trend Chip Away Virus;
- Технология Gigabyte Q-Flash;
- Технология @BIOS и Face-Wizard;
- Технология Gigabyte Dual BIOS;
Разное - Один порт для FDD, один последовательный порт, порты для PS/2 мыши и клавиатуры;
- STR (Suspend to RAM) ;
- SPDIF In/Out;
- Кнопки Power, Reset, Clr CMOS;
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB ;
- Основной 24-контактный разъем питания ATX ;
- Дополнительный 8-контактный разъем питания;
Мониторинг - Отслеживание температуры процессора, системы, напряжений, скорости вращения четырех вентиляторов;
- Технология Smart Fan;
Размер - ATX форм-фактор, 245мм x 305мм (9.63" x 12") ;

Комплектация

О комплектации плат пока сказать нечего, мы даже не знаем как будут выглядеть коробки. Впрочем, на одном азиатском сайте мы нашли такую фотографию:



Платы

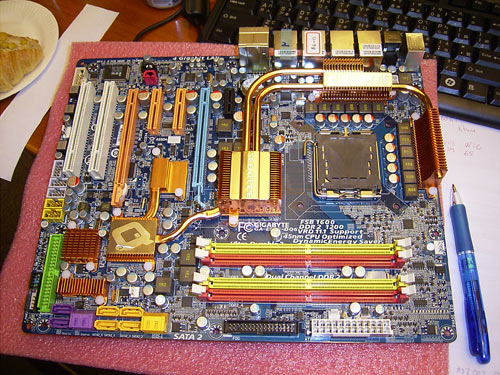

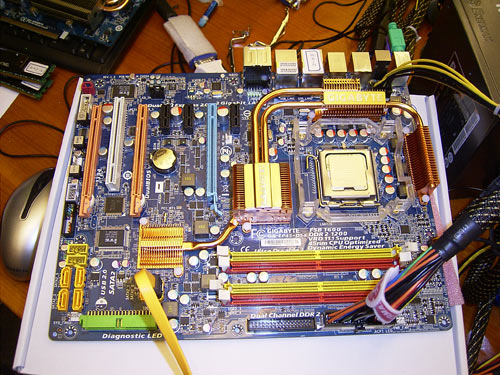

На первый взгляд, обе платы можно отнести к одному классу. Модель DQ6 выглядит побогаче, но DS4 может похвастаться наличием трех слотов PCI Express x16.


 board.jpg  board.jpg

В действительности, плата EP45-DQ6 предназначена для high-end сектора рынка, а DS4 - для middle-end.


 socket.jpg  socket.jpg

Обе платы имеют внушительную систему охлаждения, с массивными радиаторами на мостах чипсета и элементах преобразователя питания. Кроме того, на модели DQ6 дополнительные радиаторы установлены на мосте PCI Express, а также на контроллерах RAID. Все основные радиаторы соединены между собой тепловыми трубками.


 heatsink.jpg  nb.jpg

Платы имеют по четыре 240-контактных слота DIMM для модулей памяти DDR2, с общим объемом поддерживаемой памяти 8 Гб.



Обе платы поддерживают технологию AMD CrossFire. Причем, благодаря возможностям чипсета P45, происходит симметричное распределение линий между двумя слотами PCI-E x16. Кстати, чипсет P45 поддерживает шину PCI Express спецификации v2.0. Отметим, что плата DS4 имеет три слота PCI Express x16, но два последних работают в режиме x8.


 slots.jpg  slots.jpg

Впрочем, дополнительные видеокарты можно установить и на плату EP45-DQ6. Как вы видите, на ней установлены два слота PCI Express x4, с разрезанной задней стенкой. Дополнительный мост PCI Express предназначен для увеличения количества линий PCI Express. Это чип IDT 89HPES16T7ZH PCI Express 2.0, который "обслуживает" два слота PCI-E x4, а также четыре гигабитных сетевых контроллера. Данный мост соединен с южным мостом четырьмя линиями шины PCI Express.

Также на плате DQ6 установлены два слота PCI и один слот PCI Express x1, а на DS4 - один слот PCI и три слота PCI Express x1.

Как мы уже отмечали, на платах установлен южный мост ICH10R. В результате обе платы поддерживают по шесть каналов SerialATA-II.


 corner.jpg  corner.jpg

Кроме того, на плате DQ6 установлены дополнительные RAID-контроллеры с довольно интересной схемой подключения. Прежде всего, это чип JMB363 производства JMicron. Данный чип обеспечивает поддержку одного канала ParallelATA и двух каналов SerialATA II. Причем на каждом из SATA каналов "висит" еще по одному SATA/RAID контроллеру Sil5723 производства Silicon Image. Благодаря такой схеме дисковой подсистемы, инженеры Gigabyte получили значительную "свободу творчества" и реализовали весьма интересные режимы SAFE50 и SAFE33 (о них мы поговорим после официального анонса EP45-DQ6).



В результате к плате DQ6 пользователь может подключить 12 жестких дисков (10 SATA + 2 PATA), а к плате DS4 - 8 дисков (6 SATA + 2 PATA).

Далее - южный мост ICH10R поддерживает 12 портов USB2.0. На обеих платах восемь портов расположены на задней панели, а еще четыре подключаются при помощи планок.

Звуковая подсистема (Intel High Definition Audio) обоих плат совершенно одинакова и выполнена на базе чипа ALC889A. Обе платы поддерживают SP-DIF вход и выход, причем выход выведен на заднюю панель (как оптический, так и коаксиальный).


 sound.jpg  sound.jpg

Теперь пара слов о сети: обе платы поддерживают высокоскоростное сетевое соединение. На плате DQ6 установлено четыре (!) гигабитных контроллера RTL 8111С,


 lan12.jpg  lan34.jpg

Четыре сетевых контроллера - это своеобразный рекорд. Сложно вспомнить плату, на которой было бы три подобных чипа, а на модели DQ6 их целых четыре! Причем во время презентации я быстро нашел три из них, но последний попросту отсутствовал в области видимости. Как так, и где он может быть? Этот вопрос поставил в тупик и представителя Gigabyte, который побежал консультироваться с инженерами. Через несколько минут он вернулся вместе с инженером и с торжеством в глазах сказал - "Вы никогда не догадаетесь". После паузы - "Четвертый чип находится под батарейкой!".

На модели DS4 "только" два RTL 8111B.



Модель EP45-DQ6 действительно имеет очень насыщенный дизайн, и для экономии места инженеры установили контроллер FireWire под слотом PCI Express x16. Это чип TSB43AB23 производства Texas Instruments, который поддерживает три порта.


 firewire.jpg  firewire.jpg

Модель EP45-DS4 также поддерживает FireWire и имеет на борту такой же контроллер. Причем если у платы DQ6 все порты FireWire подключаются с помощью дополнительных планок, то у DS4 только один порт подключается таким образом, а два других установлены на задней панели.

Задняя панель платы DQ6 имеет следующую конфигурацию:



Стоит отметить, что на платах Gigabyte реализовано по одному COM-порту (подключается при помощи планки), а LPT-порт отсутствует. Таким образом, слухи об удалении поддержки COM-портов в мосту ICH10(R) оказались всего лишь слухами.

На платах установлены кнопки включения (Power), перезагрузки (Reset) и сбора настроек CMOS (Clear CMOS):


 buttons.jpg  buttons.jpg

Эти кнопки подсвечиваются, как только на плату подается питание.

Теперь поговорим о настройках BIOS.

BIOS

BIOS обеих плат основан на версии Award BIOS. Сразу отметим, что это фотографии бета-версии BIOS (или предварительной версии BIOS). Поэтому совершенно не исключено, что финальный BIOS будет имеет некоторые отличия.


 bios.jpg  bios.jpg

В разделе настроек памяти присутствует следующий набор таймингов:


 bios_memory.jpg  bios_memory.jpg

Дополнительный набор таймингов очень большой, но ни один из параметров пока поменять нельзя (см. "инженерный BIOS"):


 bios_memory2.jpg  bios_memory2.jpg

Важный параметр, который влияет на производительность - установка частоты памяти.


 bios_select_memclock1.jpg  bios_select_memclock2.jpg

Соответствующих множителей довольно много, причем каждый из них имеет четыре версии, которые отмечены буквами. Скорее всего, это оптимизация под определенные модули памяти и очень вероятно, что в финальной версии BIOS за выбор режима оптимизации будет отвечать функция "MiB". Также платы Gigabyte поддерживают технологию оптимизации настроек памяти Intel XMP:



Также присутствует функция выбора Strap (которую инженеры Gigabyte назвали "Frequency Latch"):



Обе платы поддерживают все современные процессорные технологии Intel:



Теперь посмотрим на раздел системного мониторинга.


 bios_health.jpg  bios_health.jpg

Обе платы отображают текущие значения температуры процессора и системы, отслеживают уровни напряжений и скорости вращения четырех вентиляторов. Также есть функция регулировки вращения процессорного кулера в зависимости от температуры CPU.


 bios_smartfan.jpg  bios_smartfan.jpg

Также, пользователь платы Gigabyte может следить за показаниями системного мониторинга из Windows. Для этого предназначена новая версия утилиты EasyTune 6.



Также появилась новая версия утилиты @BIOS, которая предназначена для обновления BIOS материнской платы непосредственно из-под Windows:



В заключение отметим, что обе платы имеют на борту по две микросхемы BIOS:


 bios_chips.jpg  bios_chips.jpg

Разгон и стабильность

Прежде чем переходить к разгону, рассмотрим преобразователи питания. PWM платы Gigabyte EP45-DQ6 имеет 12-фазную схему, а модуль питания EP45-DS4 - 6-фазную схему.


 power_supply.jpg  power_supply.jpg

Все силовые элементы PWM на платах закрыты радиаторами, что повышает эффективность охлаждения и стабильность при разгоне.

Теперь переходим к рассмотрению функций разгона.


 bios_over1.jpg  bios_over2.jpg

Фактически, платы имеют идентичные и довольно мощные функции разгона. Однако мы не будем приводить диапазоны изменения напряжений, поскольку в финальной версии BIOS они могут изменится. Приведем только максимальные и минимальные значения:


 bios_select_v_max.jpg  bios_select_v_min.jpg

Что касается практических результатов разгона, то об этом говорить пока рано - необходимо дождаться финальной версии BIOS. Впрочем, уже сейчас платы способны работать на частотах FSB вплоть до 480 МГц:



Учитывая то, что последние материнские платы Gigabyte показывают великолепные результаты в плане разгона, мы ожидаем такие же результаты и от нового поколения продуктов на основе Intel P45. И первые результаты весьма и весьма обнадеживают.

Отметим, что во время презентации в распоряжении обозревателей были комплекты жидкостного охлаждения, а во второй день появился баллон с жидким азотом.


На наш взгляд, это конечно весело, но несколько преждевременно, поскольку на данном этапе разработки платы (т.е. до выхода финальной версии BIOS) результаты разгона зависят в большей степени от оптимизации функций разгона, а не от системы охлаждения.


Более того, оптимизация функций разгона происходит и после выпуска платы в продажу. Точно также дорабатывается программная часть, а именно утилита Gigabyte EasyTune 6. Внешне она сильно преобразилась и теперь интерфейс напоминает популярную утилиту CPU-Z.

режим для новичка - доступно только изменения FSB
Функция динамического оверклокинга CIA2 и контроля скорости вентиляторов SmartFan

Значительно выросла и функциональность утилиты. Теперь с ее помощью можно разогнать и видеокарту:


Бонус

При определении стартовой частоты FSB оказалось, что платы устанавливают ее довольно точно.



Что касается производительности, то нам удалось собрать конфигурацию с почти такими же компонентами, как в нашей "домашней" тестовой системе. Более того, мы использовали дополнительный набор бенчмарков кроме тех, которые были предложены представителями Gigabyte. Однако, к большому сожалению, мы не можем их опубликовать до официального анонса компанией Intel чипсетов 4-й серии. Отметим только то, что проблем со скоростью работы замечено не было. И, что бы читатель не расстраивался, мы кратко поговорим о концептуальной плате EP45 Extreme.

Gigabyte EP45 Extreme

По основным характеристикам данная плата находится на уровне модели EP45-DS4.



При этом Gigabyte сконцентрировала усилия инженеров на функциях разгона. В частности, преобразователь питания платы EP45 Extreme выполнен по 12-фазной схеме.



Кроме этого, плата имеет мощную систему охлаждения, включающую в себя гигантский дополнительный радиатор, который устанавливается как карта расширения.



Этот радиатор крепится к радиатору на северном мосту при помощи винтов, а тепло к нему передается при помощи тепловых трубок.



В сборе данная конструкция выглядит следующим образом.




Остальные характеристики платы: имеется четыре слота DIMM для модулей типа DDR2.



Три слота PCI Express x16 (из которых только на первый слот выделяется 16 линий), три слота PCI и слот PCI Express x1.



Также плата поддерживает шесть каналов SerialATA-II, один канал ParallelATA, двенадцать портов USB2.0, три порта FireWire, имеет на борту семисегментый индикатор POST-кодов, а также разводку под кнопки включения и перезагрузки.



Задняя панель платы EP45 Extreme выглядит следующим образом:



Выводы

Поскольку данный обзор является предварительным, то, соответственно, и выводы будут предварительные. Главное, что стоит отметить - компания Gigabyte сконцентрировала значительные усилия на разработке плат на 4-й серии чипсетов Intel и готова встретить анонc P45 с большим количеством продуктов. Часть из них будут иметь стандартные функции и возможности расширения, которые соответствуют требованиям подавляющего большинства пользователей. Кроме этого, Gigabyte планирует запустить в производство ряд очень интересных плат, таких как EP45-DQ6 и EP45 Extreme. Причем совершенно все платы будут поддерживать очень мощные функции разгона, а также комплектоваться новейшими версиями фирменных утилит Gigabyte.

Разумеется, как только первые платы Gigabyte на основе P45 попадут в нашу тестовую лабораторию, мы сразу же проверим на практике, насколько финальные продукты соответствует предварительным впечатлениям.
