Soltek SL-85DRV на VIA P4X266
Самое интересное, что этот опальный чипсет от VIA потенциально мог значительно увеличить продажи процессоров Intel. Известно, что до начала 2002 года, Intel не мог продавать свой собственный чипсет с поддержкой DDR SDRAM (в силу печально известного договора с Rumbus). А покупателям требовался дешевый чипсет с поддержкой относительно дешевой DDR памяти. Ведь сам по себе процессор Pentium4 хорош - новое ядро, новые возможности (например, принципиально новая технология Hyperthreading, позволяющая исполнять несколько цепочек инструкций одновременно), высокая пропускная способность. Но широкому распространению мешало множество факторов. Я не буду подробно говорить о ценах на память RDRAM, бесперспективном разъеме Socket423, а остановлюсь только на чипсетах. Связка i850+RDRAM полностью раскрывала возможности процессора, но была очень дорогой и, по крайней мере на начальном этапе, недоступной обычному пользователю. Выход чипсета i845 с поддержкой обычной SDR SDRAM памяти хоть и снижал цену готовой системы, но малая пропускная способность памяти на корню убивала все преимущества процессора. Впрочем, заслуга чипсета i845 состоит в том, что платы на его основе (в основном с разъемом Socket 478) двинули Pentium4 в массы. И люди стали покупать мегагерцы (или Гигагерцы :). И, наконец, появление чипсетов с поддержкой DDR SDRAM, которые имели производительность чуть хуже, чем самые первые системы на i850+RDRAM (а в случае с Sis645+PC2700 и ненамного лучше). Теперь уже системы с Pentium4 стали полноценным продуктом без существенных недостатков. В настоящий момент на рынке есть чипсеты от Intel (i845-D), VIA P4X266(A) и уже упомянутый Sis645. Чипсет VIA P4X266Поскольку на нашем сайте уже был подробный обзор чипсета VIA P4X266, то я не буду описывать его архитектуру, а приведу лишь краткие характеристики. Чипсет состоит из северного моста VT8753 со следующими характеристиками:

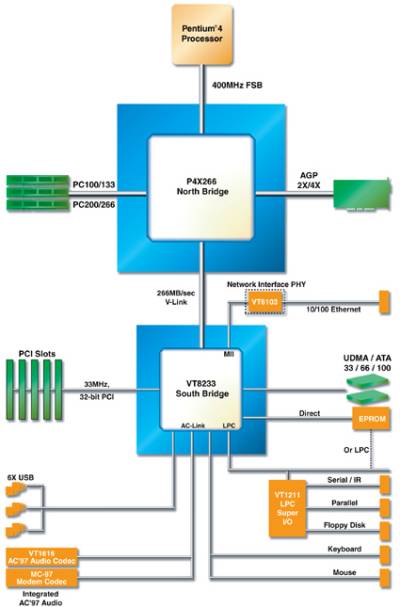

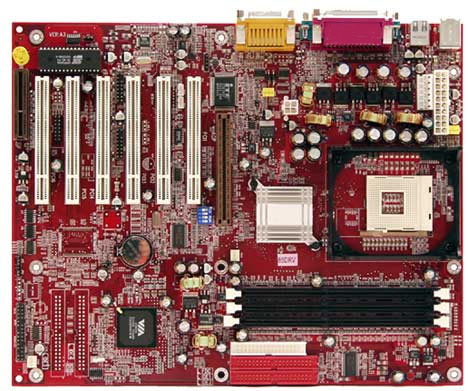

Мосты связаны между собой с помощью высокоскоростной хабовой архитектуры V-Link с максимальной пропускной способностью 266 MB/sec. Итак, с чипсетом все понятно, переходим к системной плате. Спецификация Soltek SL-85DRV

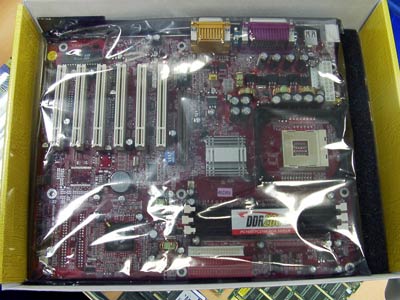

КоробкаКомплектация

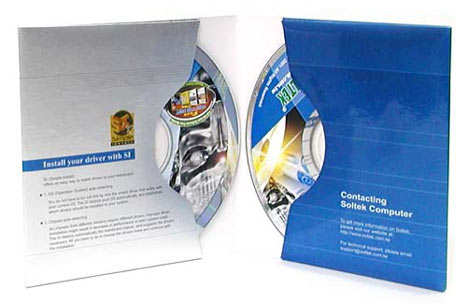

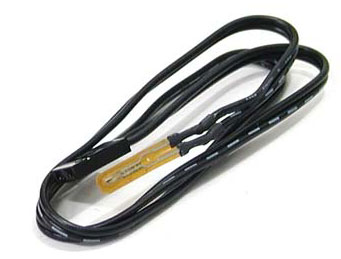

Дизайн коробки чем-то напоминает дизайн упаковки видеокарты: те же летающие девайсы, бороздящие, судя по всему, космическое пространство. Полезной информации на коробке самый минимум: надпись "Материнская плата" и название чипсета "P4X266". Не густо, и для оформления витрины лучше будет сделать ценник с указанием производителя - Soltek (иначе покупатели достанут вопросами - "А что это за плата??" :). Впрочем, эта беда почти всех материнских плат на опальном чипсете P4X266. Далее открываю коробку. Комплект поставки можно было бы назвать типичным для продукции Soltek (есть даже термодатчик!), однако, отсутствует набор дополнительного программного обеспечения. Речь идет о таких программах, как Virtual Drive 6" для эмуляции CD-ROM, "Drive Image 4.0" для создания архивных копий и "Partition Magic 6" для управления разделами жестких дисков. Впрочем, потеря не велика, т.к. на ближайшим рынке можно найти полный набор программного обеспечения за совершенно смешные деньги. На том CD диске, который идет вместе с программой содержимое стандартное: драйвера от VIA, утилита "Boostek" (для разгона системы прямо из Windows) , "Adobe Acrobat Reader 5.0" и несколько утилит для мониторинга системы. Руководство пользователя отлично иллюстрировано и очень поможет начинающему пользователю в настройке системы. Прекрасно описаны все перемычки, коннекторы и dip переключатели. Впрочем, есть некоторые замечания. Например, некоторые разделы биос описаны очень кратко (в частности, это касается описания настроек работы памяти). Беря плату в рукиПервое, что бросается в глаза, это красный цвет платы. На мой взгляд красный цвет получше синего, тем более, что для лучшего охлаждения я держу корпус открытым и плата сильно привлекает внимание. Приходящие гости просто на стенку лезут от зависти, говорят "хочу красную плату" :)) Процессорный разъем уже стал привычным: маленький и с пластиковым ограждением кулера. Интересно другое. С обратной стороны платы, на месте сокета, установлена зеленая железная пластина. Данный технический прием служит для повышения жесткости платы, потому что тяжелый кулер создает повышенное давление на плату и, как следствие, ее изгиб. Впервые такой изгиб я заметил при тестах платы Asus P4B, но не придал этому значения, так как посчитал, что все платы под Pentium4 будут иметь подобную проблему. Однако, перед нами вполне разумное решение этой проблемы. Нагрузка от тяжелого кулера распределяется по большей части поверхности платы и изгиб отсутствует как таковой. Теперь о разъемах питания. Плата не будет работать с обычным блоком питания, необходим блок отвечающий стандарту ATX 2.03 (т.е. должены присутствовать дополнителные разъемы питания). Основной разъем расположен с краю платы. Однако, он находится ближе к задней панели и в результате кабели питания постоянно ложатся на кулер и мешают циркуляции воздуха. Там же расположен дополнительный разъем питания AUX . В этом месте создается путаница из проводов. Ситуацию усугубляет то, что там же расположен разъем для подключения вентилятора от процессорного кулера. То есть, чтобы подключить кулер, приходится манипулировать пальцами в очень тесном пространстве рядом с радиатором кулера и блоком питания; а болтающиеся кабели только усугубляют проблему. Еще один разъем для подключения кабеля питания находится ближе к AGP слоту. Рядом с ним разъем желтого цвета для подключения вентилятора и коннектор для подключения внешнего термодатчика. Место для подключения последнего выбрано практически идеально - термодатчик с равным успехом достает и до видеокарты и до жестких дисков. Интересно отметить, что разъем для подключения вентилятора желтого цвета, и разъем для подключения процессорного кулера того же цвета. Еще два разъема, но уже белого цвета, расположены около AGP слота и в углу платы. Итого четыре разъема, можно охлаждать практически все компоненты компьютера - отличная конфигурация для оверклокера. Однако, меня заинтересовало, почему разъемы разного цвета. В документации я нашел ответ: плата умеет определять скорость вращения вентиляторов, подключенных к желтым разъемам. Впрочем, об этом можно было бы и догадаться :). Смотрим дальше - чипсет, точнее его охлаждение. На плате установлен пассивный радиатор, прикрепленный к плате традиционным способом. Вполне возможно это существенный недостаток, потому что дальнейшее тестирование выявило тот факт, что плата не позволяет ощутимо разогнать процессор. Впрочем, всегда можно самому установить кулер от 486 процессора. Переходим к AGP слоту. Он обычный, без ставшей популярной в последнее время защелки. В него можно устанавливать любые (как 1.5-вольтовые, так и 3.3-вольтовые) AGP карты, а не только видеокарты AGP 4x как для системных плат на чипсете i845. Теперь о возможностях расширения. На плате установлено 6 PCI слотов и один CNR слот. Такая конфигурация стала уже классической - вспомним, например, плату Abit BL7 RAID. Причем, на нашей плате применен тот же самый подход - есть разводка под дополнительный RAID контроллер и все равно установлено 6 слотов PCI. Объяснение тоже самое - чтобы не было необходимости переделывать PCB для вариантов с RAID и без RAID. Слотом ISA здесь и не пахнет. Впрочем, это и понятно. Если уже в течении нескольких лет такими платами не торгуют, то зачем устанавливать "мертвый разъем". Также интересно отметить то, что разъем для CNR плат также на практике оказывается "мертвым". Он хоть и является живым воплощением передовых технологий, но в реальности во всех магазинах нет плат под этот разъем. Кстати, насчет RAID контроллера, Судя по документации, им является микросхема от Promise, что без сомнения лучше широко распространенного RAID контроллера от HighPoint (например HPT370).

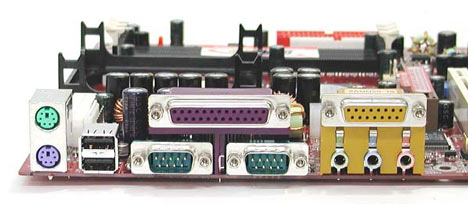

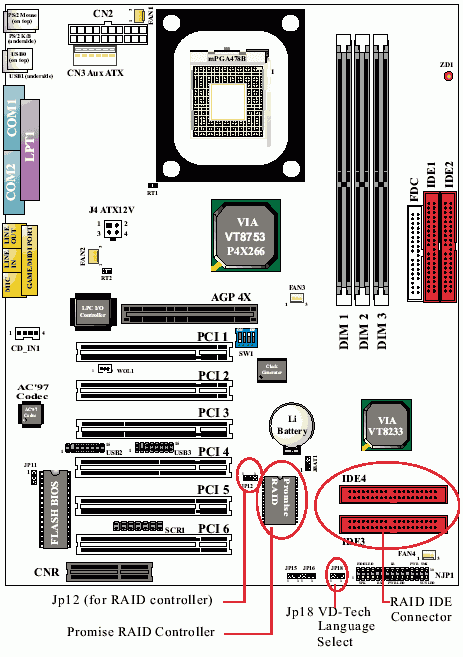

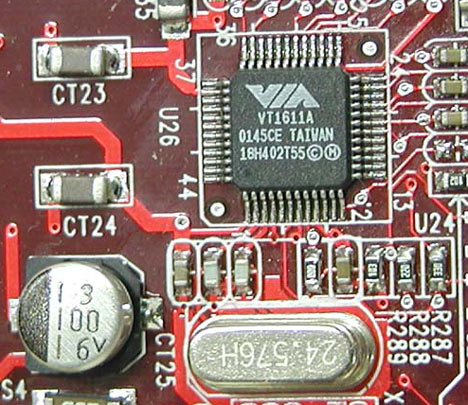

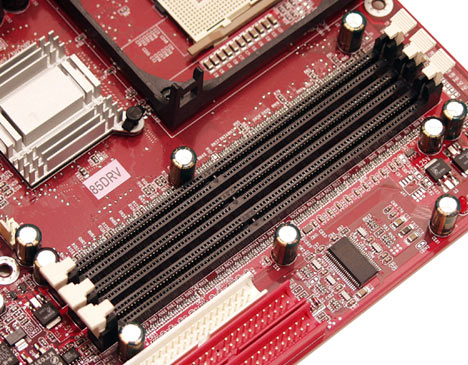

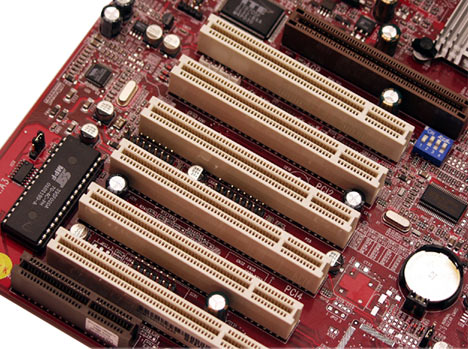

Теперь о разъемах памяти. Первое, что хочется отметить - это наличие светодиода, сигнализирующего о наличии питания на разъемах памяти и PCI слотах. Очень полезная возможность для тех, кто активно использует режим Stand-by. Максимальный объем памяти, который можно установить на плату - 1.5Gb обычной или 3 GB регистровой DDR SDRAM памяти. На плате установлена встроенная звуковая подсистема (на чипе VIA VT1611A), т.е. мы имеем полностью совместимый программный AC'97 звуковой контроллер. Разъем CD-in находится перед первым слотом PCI и AGP, впрочем, не будем считать это недостатком (т.к. все равно им никто не пользуется). Задняя панель платы выглядит обычным образом: Итак, мы имеем 2 строенных USB порта и еще 4 порта мы можем получить, используя выносные планки для внешних портов. Стоит отметить, что, во-первых, в комплекте поставки есть только одна планка с портами и, во-вторых, подключать эти планки чертовски неудобно - коннекторы расположены между третьим и четвертым слотом PCI (см схему). Микросхема биос расположена в углу платы, перед слотами PCI. Джампер для очистки CMOS называется JBAT1 и расположен рядом с батарейкой. Вообще джамперов немного. Есть еще JP11, для запрета перезаписи биос (очень полезная возможность для защиты от неопытных пользователей и вирусов типа Win.Cih ), JP16, для включения/выключения STR. Также, в зависимости от модели, на плате могут быть установлены перемычки JP12, для включения/выключения RAID контроллера и JP18, для управления голосовой диагностикой (технология VD-TechII; в этом случае наименование платы выглядит так: SL-85DRV-X). Под управлением понимается то, что мы можем выбрать язык, на котором произносятся голосовые сообщения о неполадках: либо английский, либо китайский :) Впрочем, исходя из опыта общения с платой SL-75KAV-X с аналогичной системой голосовых сообщений, могу сказать, что на слух разница между языками будет трудноуловимой :) В общем то и все, остальные настройки осуществляются через биос. Единственное, что хочется отметить, это блок дип-переключателей SW1, расположенный около AGP слота и предназначенный для установки частоты FSB. С его помощью можно установить следующие частоты 100(по умолчанию), 103,107,110 и 133MHZ. Сам биос выполнен на основе версии 6.00PG Modular BIOS от Award и содержит стандартные возможности. Стоит, впрочем, отметить широкие возможности по настройке работы памяти и шины AGP. Кроме того, присутствует фирменная технология Soltek Anti-burn Shield, суть которой - возможность выключения компьютера в результате какой-либо неисправности: выключение вентилятора, повышение температуры. Впрочем, для процессоров Pentium4 это мало актуально, т.к. они способны продолжать работу без надлежащего охлаждения. Разгон и стабильностьЕсли стабильность работы меня порадовала - сбоев в работе практически не было (стоит отметить, что на плате установлено 13 конденсаторов емкостью в 2200uF каждый), то вот дела с разгоном обстоят значительно хуже. Причем, возможности для разгона пользователю предоставлены самые широкие.

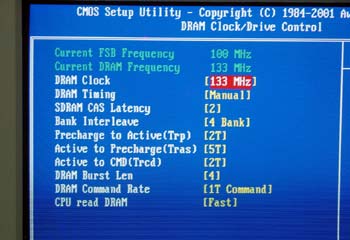

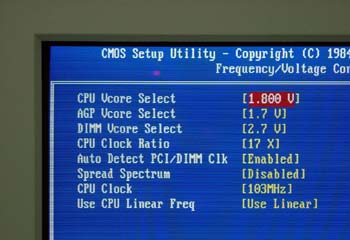

Во-вторых, изменение частоты FSB. Изменение возможно в диапазоне от 100 до 233 MHz с шагом 1 MHz. Впрочем есть версия биос с максимальной возможной частотой FSB 255 Mhz. Далее - изменение напряжения Vcore. Изменения доступны в диапазоне от 1.10V до 1.85V с шагом 0.025V. Дальше - больше. Мы можем изменять напряжение на AGP (от 1.5V до 1.7V с шагом 0.1V) и напряжение на памяти Vmem (от 2.5V до 2.8V с шагом 0.1V) И теперь самое неприятное. Несмотря на все богатство возможностей, максимальная частота FSB, на которой система сохраняла стабильную работу, составила 110Mhz . Дальнейшее повышение FSB приводило к сбоям в работе, причем, повышение напряжений Vagp и Vmem стабильности не добавляло. Кто виноват? Трудно дать однозначный ответ. Во всяком случае виноват не процессор (т.к. на других платах он стабильно работал при FSB 120Mhz). Думаю, после тестирования плат на чипсетах P4X266A и Sis645, можно будет дать более-менее обоснованный ответ. ПроизводительностьВ качестве противников для нашей платы были выбраны плата Asus P4B (чипсет Intel 845) и Abit BL7 (также i845).

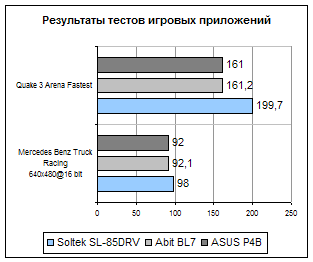

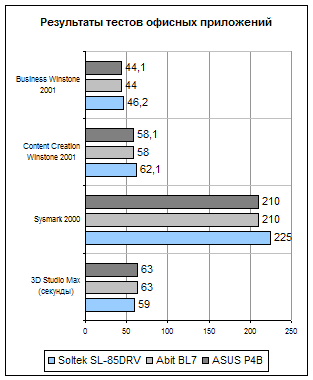

Результаты тестов офисных приложенийРезультаты тестов игровых приложенийКомментировать результаты довольно трудно, поскольку системы, скажем так, находятся в разных весовых категориях. Более уместно было бы сравнивать результаты с производительностью систем на основе SiS645 или Intel 845D, но, эти платы пока еще не попали в близлежащие магазины. Сравнение с системой на i850+RDRAM тоже не вполне уместно из-за ощутимой разнице в цене плат (а вот из-за повышения цен на DDR SDRAM ценовая разница с RDRAM стала очень небольшой). Однако, прирост производительности виден невооруженным глазом. Без сомнения, использование более мощного процессора только увеличит разницу, поскольку для систем на i845+SDR узким местом является малая пропускная способность памяти. ВыводыПлата Soltek SL-85DRV показала себя с самой хорошей стороны: сочетание высокой производительности, хорошей стабильности, а также низкой цены оставляют только самые хорошие впечатления. Вместе с тем нельзя не отметить отсутствие официальной поддержки от компании Soltek. Речь идет не только об обновления биос, но и о непосредственном контакте со службой поддержки. ЗаключениеПлюсы:
Минусы:

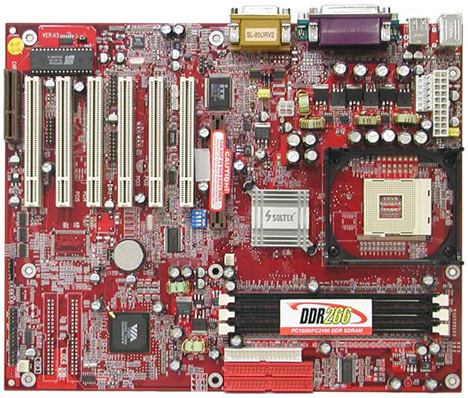

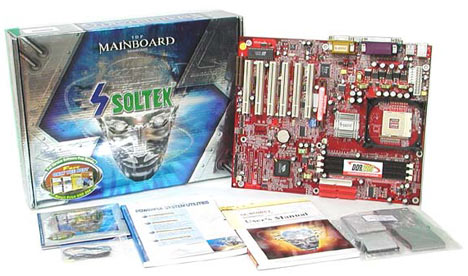

Дополнение, плата Soltek SL-85DRV2Интересно отметить, что, как и в случае с чипсетами KT266 - KT266A, компания VIA выпустила новую ревизию чипсета P4X266. Новое название не блещет оригинальностью - P4X266A. Причины выпуска практически те же самые - конкуренция с Sis (в частности с чипсетом SiS645). Новый чипсет имеет более повышенную производительность порядка 5-10%, что не мало. Более того, интересно отметить, что VIA похоже потихоньку улаживает юридические проблемы. Подтверждением тому может служить плата Soltek SL-85DRV2 (на чипсете P4X266A), которая продается в фирменной коробке Soltek, имеем полный комплект программного обеспечения. Кроме того, на радиаторе чипсета выгравирована надпись "Soltek". Впрочем, возможно другое объяснение - в Soltek решили не делать из платы загадку, а продавать плату открыто под своим именем. Кстати, на сайте Soltek о плате по-прежнему нет никакой информации об этих платах. Плата Soltek SL-85DRV2 и фирменная коробка обратите внимание на логотип на радиаторе чипсета привычный комплект ПО от Soltek.
