До основанья, а затем… Разбираем ASUS Padfone 2 и изучаем, как он устроен. Часть 1

Полный обзор ASUS Padfone 2 последует через некоторое время. А пока предлагаем вам ознакомиться с результатами «вскрытия» этого уникального устройства. Если же вы по каким-то причинам пропустили его анонс, то можете наверстать упущенное, прочитав новости, посвященные глобальному и российскому запускам соответственно. На этом временно закончим с теорией, спецификациями и эргономи чностью и перейдем непосредственно к результатам судтехэкспертизы.

Задняя панель, выполненная, по всей видимости, из поликарбоната, держится на защелках и паре тонких полосок двустороннего скотча. Снимается она сравнительно легко. Владельцу телефона делать это особенно незачем: самостоятельно менять аккумулятор ASUS не разрешает. Можно разве что полюбоваться на контакты антенны NFC или поглазеть на то, как работает вибромоторчик.

Литий-полимерный аккумулятор. Емкость 8,13 Вт*ч (3,8 В, 2140 мА*ч). Минимальная емкость 7,82 Вт*ч (3,8 В, 2060 мА*ч)
Контакты антенны NFC
Вибромотор

Следующее препятствие на пути к начинке – пластиковый кожух. Впрочем, эта деталь – не только препятствие, но и элемент конструкции. На нее нанесены антенны многочисленных беспроводных интерфейсов, к ней же крепится внешний динамик.

Внешний динамик
Контакты антенн Wi-Fi, Bluetooth, GPS и GSM
Антенны Wi-Fi, Bluetooth, GPS и GSM/3G/LTE

После снятия пластикового кожуха глазам предстает металлическая основа корпуса и материнская плата смартфона.

Задняя камера
Светодиодная вспышка
Разъем аккумулятора
Разъем вспомогательной платы
Разъем сенсорной панели
Аудиоразъем
Контакты антенны NFC
Контакты остальных антенн
Контакты внешнего динамика
Разъем вибромотора

А вот и сам вибромоторчик

Если снять металлический экран, то под ним обнаружится некоторое количество микрочипов.

Чип управления питанием Qualcomm PM8921
Чип управления питанием Qualcomm PM8018
Чип управления питанием Qualcomm PM8821
Усилитель сигнала Skyworks SK77703
Усилитель сигнала Skyworks SK77706
Комбинированный адаптер Wi-Fi 802.11n (single-stream, поддержка 2,4 и 5 ГГц ) и Bluetooth 4.0 Qualcomm WCN3660
Комбинированный трехосный акселерометр и трехосный гироскоп Invensense MPU -6050
Незадействованный разъем

Впрочем, большая часть компонентов (и в частности микросхем) содержится на задней стороне платы.

Перед тем как перейти к самому интересному – чипам, разберемся с более приземленными элементами.

Фронтальная камера
Датчик освещенности и датчик приближения
Аудиоразъем
Разъем SIM-карты
Боковые кнопки
Задняя камера
Разъем дисплея
Контакты голосового динамика

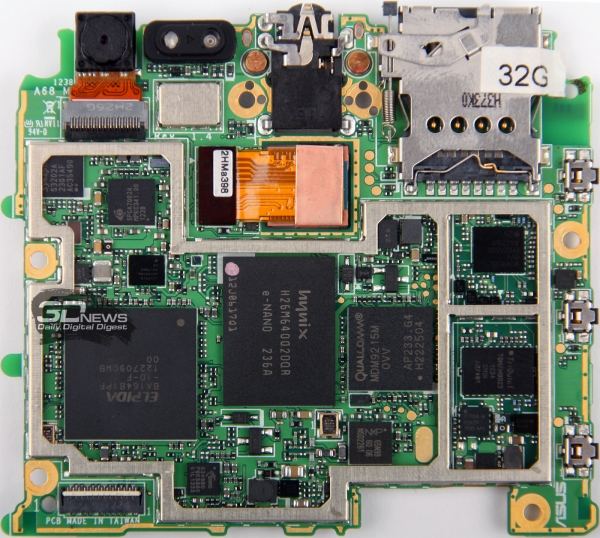

Чипов на задней стороне материнской платы настолько много, что нам едва хватило цветов для маркировки.

LTE -модем Qualcomm MDM 9215 M , с поддержкой актуальных для России диапазонов
Silicon Image SiI 8240 , трансмиттер MHL
Контроллер сенсорной панели Synaptics S 3202 A
NXP 65N99, контроллер NFC
Флеш-память Hynix H 26 M 64002 DQR , 32 Гбайт NAND (в Россию будет поставляться версия с 64 Гбайт)
Оперативная память Elpida BA164B1PF, 2 Гбайт LP DDR2 SDRAM (информации на сайте производителя, к сожалению, нет)
Усилитель сигнала Triquint TQM 7 M 9023
Усилитель сигнала Skyworks SK 77704
Семидиапазонный чип LTE Qualcomm WTR 1605 L
АудиокодекQualcomm WCD9310
Контроллер камеры SunPlus SPCA7002A

Но где же процессор? Он скрывается под микросхемой памяти – это весьма распространенная практика в современных смартфонах и планшетах. Это должен быть Qualcomm Snapdragon S 4 Pro , четырехъядерный процессор, основанный на архитектуре Krait и работающий на частоте 1,5 ГГц.

Непосредственно рядом с той частью материнской платы, где распаян «бутерброд» из процессора с памятью, в металлическом шасси имеется вырез, закрытый с тыльной стороны тончайшим графитовым радиатором. Две из пяти антенн беспроводных интерфейсов продублированы в планшетной части Padfone 2 – смартфон подключается к ним через пару дополнительных разъемов на днище.

Графитовый радиатор eGRAF
Разъем подключения док-станции/micro USB
Контакты внешних антенн, расположенных в док-станции
Микрофон

На последнем этапе «вскрытия» остается отделить металлическое шасси корпуса от передней панели. В ASUS Padfone 2 использовано защитное стекло Corning Fit Glass, в которое встроена емкостная сенсорная панель.

Дисплей произведен компанией Sharp, модель LS047K1SX05. К сожалению, найти информацию о данной модели ЖК-матрицы не получилось. Сайты дисплейных подразделений Sharp не обнаруживают признаков жизни, надеемся, что с реальным производством у японской компании дела обстоят лучше.

На этом приключения ASUS Padfone 2 в тестовой лаборатории не заканчиваются. Во-первых, мы уже успели пообещать вам обзор этого небезынтересного гаджета, а во-вторых, пока ни слова не сказали о том, как устроена планшетная часть «трансформера». И то и другое еще впереди — оставайтесь с нами.
