Swift 3D 5: флэш и 3D в одном флаконе

⇣ Содержание
Каждая эпоха запоминается какими-то образами. Так, например, вспоминая девяностые года прошлого века, многие ностальгически подумают о своем первом компьютере и вспомнят голубые панели Norton Commander. А начало двадцать первого века, скорее всего, запомнится модным "рисованным" стилем а-ля Flash и трехмерной графикой, которая сейчас становится все более востребованной. Авторы программы Swift 3D совместили в ней обе популярные технологии, разработав интересное и оригинальное приложение. Основное предназначение Swift 3D – создание трехмерной флэш-графики и анимации. Не так давно была выпущена новая, пятая версия программы. По сравнению с более ранними релизами, Swift 3D 5 приобрела такое большое количество нововведений и улучшений, что по функциональности и возможностям вплотную приблизилась к настоящему 3D-редактору. Последнее, впрочем, не означает, что Swift 3D стала громоздкой. Программа не требует от пользователя знаний программирования и, более того, разработчикам удалось сделать ее легкой в освоении даже для того, кто никогда не имел дело с 3D.
Для того чтобы начать работу с программой, необходимо знать «азбуку» создания трехмерной графики. Независимо от того, в каком редакторе создается трехмерная графика, порядок ее создания один и тот же. Во-первых, на основе простейших трехмерных объектов строятся трехмерные модели. Затем, для этих моделей настраивается освещение, подбираются материалы. На следующем этапе, если это необходимо, создается анимация и, наконец, последний этап – сохранение визуализированного изображения или анимации в файл. Работая над каждым из этапов проекта, можно использовать заготовки, что существенно упрощает работу с программой. В распоряжении пользователя набор трехмерных объектов, библиотека для настройки материалов, коллекция схем расположения источников света в трехмерной сцене, наборы траекторий для движения объектов и т.д.

Scene Editor

На этапе работы с редактором сцены выполняется общая настройка объектов, задаются геометрические размеры, выбирается их положение и освещение. В программе можно использовать стандартный набор простейших шаблонов. Помимо этого, в сцену можно импортировать трехмерные модели в формате 3ds, а также изображения в векторном формате. Такие изображения будут автоматически открываться как трехмерные объекты.
Scene Editor

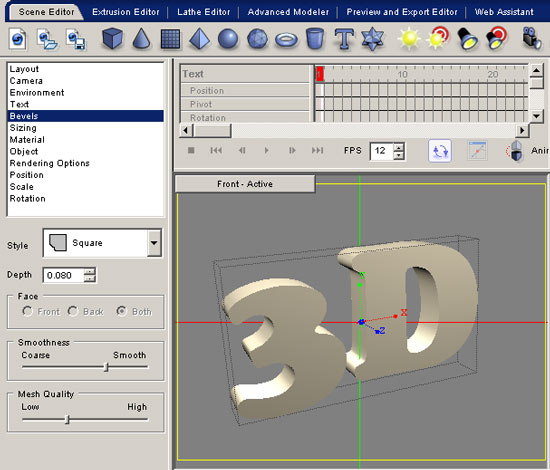

Остановимся немного подробнее на тексте – одном из самых востребованных типов объектов, который часто используется при создании логотипов. Для получения объемного текста в каком-нибудь полноценном 3D-редакторе (например, в 3ds Max) сначала нужно создать 2D-форму, а затем придать ей объемность при помощи модификатора Bevel или Extrude. В Swift 3D этот процесс упрощен – текст становится объемным сразу же после нажатия кнопки Create Text. Используя панель свойств, можно выбрать профиль фаски, подходящую гарнитуру шрифта и задать другие параметры.
Scene Editor
Несмотря на то, что в программе есть базовый набор 3D-объектов, разработчики также предоставили пользователю возможность создавать трехмерные модели самостоятельно. В зависимости от того, какой метод будет выбран, можно использовать одну из вкладок - Extrusion Editor, Lathe Editor или Advanced Modeler.

Extrusion Editor

Принцип работы редактора выдавливания прост: создается некоторая сплайновая форма, которая используется для создания трехмерного объекта с заданным сечением. Такой метод очень удобен для моделирования предметов, имеющих постоянное поперечное сечение вдоль одной из осей.
Extrusion Editor

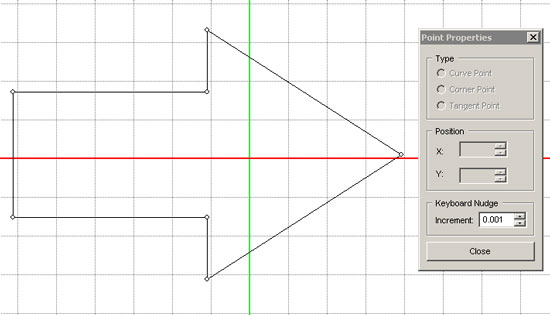

Принцип построения сплайна по точкам мало чем отличается от создания кривой в любой программе для векторной графики. Для каждой точки можно выбрать один из трех типов излома, а форму линии можно корректировать с помощью касательных. На панели инструментов редактора выдавливания можно найти инструмент для замыкания кривой, а также кнопки для быстрого создания 2D-форм самых распространенных типов: звездочки, стрелки, значка "плюс" и прочих.
Extrusion Editor

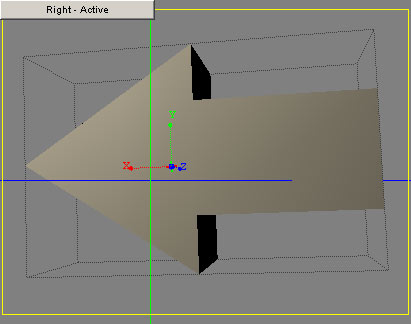

Чтобы увидеть результат работы с этим инструментом, нужно вернуться на этап работы с редактором сцены.
Extrusion Editor
Выдавливание можно также производить со скосом, что даст возможность получить несколько иной профиль конечной модели.

Lathe Editor

Еще один инструмент для создания трехмерных поверхностей, на этот раз образованных вращением профиля вокруг некоторой оси. Lathe Editor напоминает редактор выдавливания. Тут опять требуется создать кривую определенной формы, основные инструменты те же самые, разве что нет кнопок для быстрого создания кривых часто используемой формы. В окне редактора поверхностей вращения следует нарисовать профиль, который будет иметь будущая трехмерная модель. Затем нужно перейти на вкладку Scene Editor и при необходимости настроить параметры созданного объекта, например, указать угол поворота профиля модели или определить число радиальных сегментов. Если в строке Sweep Angle изменить угол, заданный по умолчанию, поверхность вращения будет незамкнутой. Интересно, что и при работе с редактором выдавливания, и при использовании редактора поверхностей вращения можно анимировать форму кривой.

Advanced Modeler

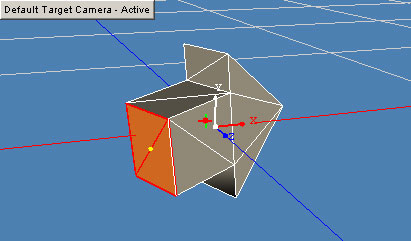

Режим Advanced Modeler – это настоящая гордость Swift 3D. Главная особенность этого режима – редактирование оболочки трехмерных объектов. Перед вами раскрываются неограниченные возможности управления их формой. Для перехода в режим редактирования оболочки используется кнопка Edit Mesh. После этого на панели инструментов становятся активными кнопки для редактирования модели на разных уровнях подобъектов.
Advanced Modeler

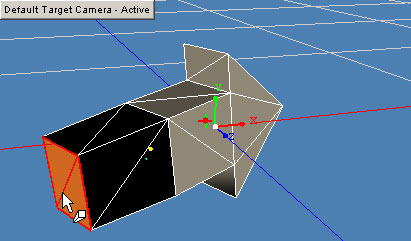

Можно выделять вершины, ребра, поверхности, а затем выполнять с выделенными подобъектами разные действия, такие как выдавливание, уплотнение сетки, зеркальное отражение, скругление и пр.
Advanced Modeler
Advanced Modeler
Возможность работы в режиме редактирования поверхности дает еще одно преимущество – появляется возможность использовать разные материалы для разных частей объекта.
