QNAP TS-469L: домашний NAS-профессионал

В последнее время производительность устройств, которые разработчики позиционируют как домашние NAS, выросла почти на тридцать процентов. Причём вырос этот показатель скачкообразно и сразу у нескольких крупных производителей. Можно, конечно, привести сейчас целый ряд пространных рассуждений на тему роста домашнего трафика, увеличения объёмов мультимедийных данных и прочего околонаучного бреда, а можно сей факт объяснить куда более просто — появлением весьма удачной аппаратной платформы Intel Cedar Trail и достаточно производительного двухъядерного процессора Intel Atom D2700.

Собственно, именно на нем и построен четырёхдисковый сетевой накопитель QNAP TS-469L, который позиционируется как домашняя модель или модель для небольшого офиса. При этом у нее есть старший брат — NAS QNAP TS-469 Pro, рассчитанный на работу в среде малого и среднего бизнеса. Интересно, что и то и другое устройство основаны на одной и той же аппаратной платформе, поэтому различия их сводятся лишь к паре особенностей. О них и о многом другом мы сейчас и поговорим.

⇡#Технические характеристики

В таблице выше для сравнения приведены характеристики домашнего сетевого накопителя QNAP TS-469L и бизнес-версии QNAP TS-469 Pro. Как видите, различия минимальны, но одно из них можно считать существенным. Речь, конечно же, идёт о наличии у старшей модели контроллера SATA III, открывающего возможности работы этого NAS с более производительными жёсткими дисками. Остальные различия менее значимые — это наличие у QNAP TS-469 Pro дисплея с кнопками управления для осуществления минимальных настроек устройства, а также тот факт, что салазки этого накопителя оснащены дополнительными замками с ключом.

Основная системная плата NAS QNAP TS-469L

Как уже говорилось выше, в качестве процессора для нашего сегодняшнего испытуемого выбран двухъядерный Intel Atom D2700, работающий на тактовой частоте 2,13 ГГц. Процессор и набор системной логики закрыты очень высокими массивными алюминиевыми радиаторами. Как и у других NAS на этой платформе, активного охлаждения у QNAP TS-469L нет.

Модуль памяти DSL DDR3-1066

В базовой комплектации модель QNAP TS-469L оснащается одним сменным модулем оперативной памяти SDRAM DDR3-1333 производства тайваньской компании ADATA Technology ёмкостью 1 Гбайт. В нашем экземпляре был установлен модуль ADATA SU3S1333B1G9-B. При этом устройство имеет второй свободный слот, предназначенный для самостоятельного расширения объёма памяти. Максимальный объём памяти, с которым работает TS-469L, составляет 3 Гбайт.

Пара гигабитных сетевых контроллеров Intel WG82574L

Несмотря на домашнее предназначение, сетевой накопитель QNAP TS-469L позволяет вести одновременный обмен данными по двум гигабитным сетевым интерфейсам. С помощью фирменного ПО можно либо объединить порты, либо задать один из нескольких вариантов балансировки нагрузки, либо перевести устройство в режим отказоустойчивости, когда при разрыве соединения по одному порту в работу включится второй. Гигабитные контроллеры Intel WG82574L расположены на системной плате в непосредственной близости от соответствующих портов.

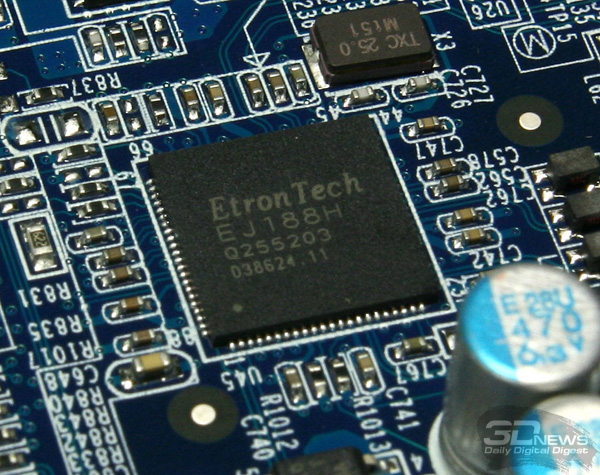

Контроллер интерфейса USB 3.0 EtronTech EJ168A

Работу двух расположенных на борту портов USB 3.0 обеспечивает контроллер EtronTech EJ188H производства тайваньской компании Etron Technology Inc.

Контроллер управления и мониторинга системной платы iTE IT8721F

Функции управления и отслеживания всех параметров системной платы (напряжение, частота вращения вентилятора, температура и другие) возложены на широко распространённый контроллер iTE IT8721F.

Модуль хранения загрузчика и прошивки

Загрузчик и прошивка размещаются в сменном модуле Apacer. Нельзя не отметить и наличие съёмной батареи для ROM на борту системной платы — если ее снять, можно в принудительном порядке сбросить все системные настройки устройства до заводских. Однако удобнее и правильнее для этого воспользоваться кнопкой на задней стенке корпуса.

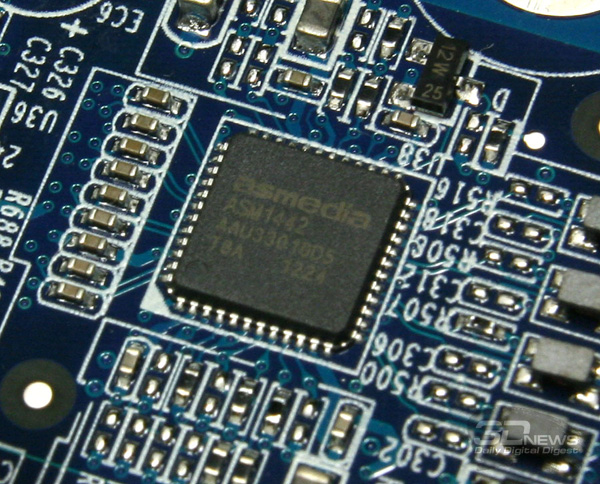

HDMI-контроллер ASMedia ASM1442

Также нельзя не обратить внимание и на тот факт, что у QNAP TS-469L есть два видеовыхода: D-Sub и HDMI. В спецификациях VGA отмечен, а про HDMI нет ни слова — его добавили позднее, и в первых версиях ТТХ это никак не отражено. HDMI реализован с помощью специально установленного на системной плате контроллера ASM1442 разработки и производства тайваньской компании ASMedia Technology. О его предназначении мы ещё скажем пару слов, но чуть позже.

⇡#Комплектация

Устройство поставляется в большой картонной коробке, внутри которой, помимо самого NAS, мы обнаружили следующие аксессуары:

• съёмный силовой кабель,
• два сетевых кабеля,
• набор крепежных винтов для установки четырёх жёстких дисков форм-факторов 3,5 и 2,5 дюйма,
• компакт-диск с фирменным ПО и руководством пользователя на русском языке,
• краткое бумажное руководство по установке на разных языках.

Комплект поставки NAS QNAP TS-469L

Комплект поставки стандартный для такого типа устройств и не требует комментариев. Разве что стоит отметить отсутствие в нём адаптера питания, но тут ничего тайного нет. Просто блок питания у QNAP TS-469L встроен в конструкцию корпуса, поэтому для начала работы пользователю остаётся лишь подключить силовой кабель.

⇡#Внешний вид и эргономичность

Проходят годы, а внешний вид сетевых накопителей QNAP практически не меняется. Впрочем, надо признать, что разработанный для большинства NAS этого производителя дизайн действительно оказался очень удачным. С одной стороны, он не такой уж и нейтральный, а с другой — всегда остаётся где-то вне моды и времени. Посудите сами: в том же корпусе (за исключением нескольких деталей) выполнена модель QNAP TS-412, с которой мы знакомились ещё в сентябре 2011 года. Конечно, 412-я имела совершенно другую аппаратную составляющую, но отличить эти устройства друг от друга лишь по внешнему виду способен только опытный пользователь, да и то — предварительно взглянув на интерфейсы задней панели.

Внешний вид NAS QNAP TS-469L

Как и у большинства других NAS, основу корпуса накопителя составляет прочный металлический каркас, закрытый снаружи таким же прочным металлическим п-образным кожухом и пластиковой лицевой панелью. Окрашенный в светло-коричневые тона кожух имеет почти гладкую на ощупь, хотя и шероховатую на вид поверхность. Также металлическими, но неокрашенными сделаны нижняя поверхность корпуса с четырьмя крупными составными ножками и задняя панель.

Элементы лицевой панели

Ну а лицевая панель, как наиболее сложный в изготовлении элемент корпуса, выполнена из чёрного матового пластика. В её верхней части имеется крупная лакированная вставка. В данном случае она не несёт никакой практической нагрузки. Даже декоративной её назвать затруднительно, так как, будучи лакированной, она имеет отрицательное свойство притягивать пыль и отпечатки пальцев. И если последних избежать будет нетрудно, то от пыли вряд ли можно будет спастись. Но данная вставка — это задел для модели QNAP TS-469 Pro, выпускающейся в том же самом корпусе. У этого NAS за полупрозрачным пластиком скрывается одно из отличий — дисплей, рядом с которым расположена кнопка для проведения первоначальной настройки сетевых параметров и некоторых других параметров NAS. Дисплея у модели QNAP TS-469L нет, но за полупрозрачной панелью прячется ряд светодиодных индикаторов активности жёстких дисков, сетевой активности и питания.

Кнопки управления питанием и копированием данных с внешних носителей

В левом нижнем углу лицевой панели находится порт USB 2.0 Host с кнопкой для немедленного обмена данными с внешними носителями и прямоугольная клавиша управления питанием. Всё остальное пространство занято отсеком с салазками жёстких дисков.

Интерфейсы задней панели

Все остальные указанные в спецификации интерфейсы традиционно расположены на задней панели. Здесь же, напротив HDD-отсека, закреплён 90-миллиметровый вентилятор, рассчитанный на вытяжку нагретого воздуха из корпуса. Приток воздуха осуществляется через вентиляционные отверстия лицевой панели. Второй вентилятор обнаруживается в корпусе блока питания. Интересно, что он расположен не на задней, как у большинства аналогичных моделей NAS, а на передней стенке размещённого над HDD-отсеком металлического корпуса. Он не вытягивает воздух, а, наоборот, засасывает его внутрь, после чего тот выходит через вентиляционную решётку на задней стенке.

⇡#Установка жёстких дисков и внутреннее строение

Салазки для жёстких дисков

Отсек жёстких дисков

Салазки жёстких дисков QNAP TS-469L имеют прочный металлический каркас и достаточно крупную лицевую панель с пластиковой ручкой и поворотным механизмом запирания. Замка с ключом у салазок нет. Эта функция есть только у старшей модели — Pro. Диски в отсеке сидят очень плотно, что исключает любое случайное их извлечение. Сами салазки подходят для установки как 3,5-дюймовых моделей, так и для 2,5-дюймовых: в комплекте поставки есть два разных набора крепежа. Приятно также и то, что на всех салазках имеются наклейки с порядковыми номерами, а на корпусе NAS можно обнаружить небольшую наклейку со схемой расположения этих номеров. Таким образом, перепутать местами извлечённые из накопителя диски вряд ли получится.

Внутреннее строение корпуса

По внутреннему строению QNAP TS-469L подобен другим четырёхдисковым моделям NAS разных производителей. Каркас корпуса имеет очень высокую жёсткость. Несмотря на внутреннее размещение блока питания, свободного пространства в корпусе достаточно для эффективной вентиляции всех его внутренних частей. Сам блок питания расположен в верхней части корпуса.

Крепление системной платы

Основная системная плата закреплена на одной из боковых сторон каркаса и защищена от контакта с металлическим кожухом плотным куском прозрачного пластика. Плата с интерфейсными разъёмами, к которой крепятся диски, расположена перпендикулярно к основной плате, к которой она прикреплена жёстко с помощью соответствующего разъёма. В целом внутреннее устройство QNAP TS-469L почти полностью повторяет не только строение модели TS-412, но и аналогичных NAS, с которыми мы знакомились ранее.

⇡#Работа с устройством

Поиск и настройка накопителя QNAP с помощью утилиты QNAP Finder

Как и в случае с другими сетевыми накопителями QNAP, для поиска и первоначальной настройки устройства в сети проще всего воспользоваться фирменной утилитой QNAP Finder, которую можно установить с прилагаемого в комплекте поставки компакт-диска или скачать с официального сайта производителя.

Веб-интерфейс QNAP

В последний раз мы тестировали сетевой накопитель QNAP с фирменной операционной системой, имеющей версию 3.6.0, а для работы с TS-469L предлагается версия 3.8.2, имеющая ряд существенных отличий. Мы не станем перечислять все достоинства и возможности фирменной многозадачной ОС от QNAP. Для знакомства с ними можно почитать наши предыдущие материалы, посвящённые изучению сетевых накопителей этого производителя. Мы сосредоточимся на самых важных нововведениях, которые произошли с выходом версий 3.7.х и 3.8.х. Надо отметить, что в основном нововведения и изменения коснулись тех возможностей, которые в первую очередь будут интересны домашнему пользователю.

Страница авторизации

Во-первых, разработчики изменили интерфейс страницы авторизации. Он стал более выразительным, хотя на скорость работы или ещё что-нибудь, кроме общего восприятия ОС QNAP, это нисколько не повлияло. Тем более что вид основного веб-интерфейса не изменился.

В версии ОС QNAP 3.8 претерпели изменения почти все мультимедийные и другие «домашние» сервисы. Так, до третьей версии обновился сервис Music Station для работы с музыкальной коллекцией, хранящейся на дисках NAS QNAP. При этом в новой версии ОС QNAP имеется дополнительная платформа DJ Station, позволяющая транслировать плей-лист аудиозаписей через Facebook✴. В не менее полезном сервисе хранения фотографий Photo Station добавилась функция управления группами фотографий. Наконец, появилась отсутствовавшая в предыдущих версиях ОС QNAP платформа Video Station, предназначенная для создания персонального видеосайта.

Расположенный на борту сетевого накопителя видеовыход теперь можно использовать по назначению. К HDMI-порту можно подключить монитор или телевизор и с помощью нового сервиса HD Station воспроизводить на нём всевозможные мультимедийные файлы, лазать по Интернету или настраивать накопитель через веб-интерфейс. Обещают, что в следующей версии появится возможность просматривать картинку с подключенной веб-камеры. Сервис основывается на известном медиаплеере XBMC, браузере Google Chrome и плагине для интернет-сервиса YouTube. Для удобства работы с ними сетевой накопитель поддерживает подключение мыши и клавиатуры, MCE-совместимых пультов дистанционного управления (в частности, в продаже есть такой ПДУ производства QNAP), а также фирменную утилиту Qremote для смартфонов и планшетов Apple. Для управления медиаплеером можно использовать утилиту XBMC Remote, имеющую версии и для iOS, и для Andorid.

Изменениям подверглось и приложение для закачки файлов Download Station, которое обновилось до третьей версии и получило обновленный дизайн. Новое приложение организации системы видеонаблюдения именуется Surveillance Station Pro. Оно поддерживает свыше 1400 различных моделей IP-камер, возможность выбора одного из пяти тревожных событий и ответа на них одним из семи различных вариантов действий, среди которых нельзя не отметить возможность получения сообщений с помощью SMS или по Email. Кроме того, Surveillance Station Pro может работать с программой Qnap Vmobile для мобильных устройств под ОС Android и Apple iOS. Правда, стоит отметить, что по умолчанию ОС QNAP имеет возможность работы только с одной IP-камерой. Лицензии на дополнительные устройства придётся приобретать отдельно.

Кроме всего прочего, последняя на момент тестирования версия ОС QNAP 3.8 получила полную совместимость с Microsoft Windows 8, а подключение отныне возможно через прокси-сервер, что наверняка обрадует многих особо бдительных сетевых администраторов. В целом ОС QNAP по-прежнему удерживает одну из лидирующих позиций на рынке управляющих программных комплексов для NAS и отличается тем, что одновременно подходит как домашним пользователям, так и для корпоративного сегмента.

⇡#Тестирование

Тестирование проводилось с четырьмя 3,5-дюймовыми дисками Western Digital RE3 WD5002ABYS объёмом по 500 Гбайт каждый и кеш-памятью объёмом по 16 Мбайт, работающими со скоростью 7200 об/мин. Стенд для проверки быстродействия имел следующую конфигурацию:

• процессор AMD Athlon II X3 440 3,0 ГГц,
• системная плата ASRock 890GM Pro3,
• ОЗУ 4 Гбайт DDR3-1333,
• видеоадаптер ATI Radeon HD 4290,
• SSD-накопитель Intel SSD 520 ёмкостью 240 Гбайт,
• гигабитный сетевой адаптер Atheros L1,
• ОС Windows 7 Ultimate.

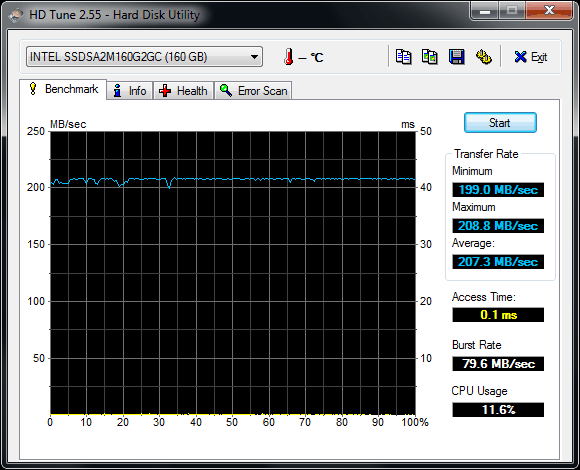

Оценка производительности эталонного SSD-диска

Собственные скорости чтения и записи тестового стенда составили порядка 200 Мбайт/с, поэтому он не будет ограничивать результаты производительности сетевого накопителя. Оценка скорости работы проводилась для дисков, собранных в RAID-массивы уровней 0, 1, 5, 6 и 10. В качестве файловой системы на всех этапах тестирования использовалась EXT4. При тестировании в настройках сетевых адаптеров тестового стенда и NAS была активирована функция Jumbo Frame со значением 5000. На диске была создана открытая для общего доступа папка, которая подключалась в ОС тестового стенда как сетевой диск, после чего была проведена последовательная передача пакетов, состоящих из файлов разных типов: видео (четыре файла VOB объёмом 965 Мбайт каждый), фото (файлы JPG общим объёмом 655 Мбайт), аудио (файлы MP3 общим объёмом 775 Мбайт), а также сохранённых интернет-страниц, (различные файлы очень маленького размера, общим объемом 63,3 Мбайт). Результаты тестирования представлены на гистограмме ниже.

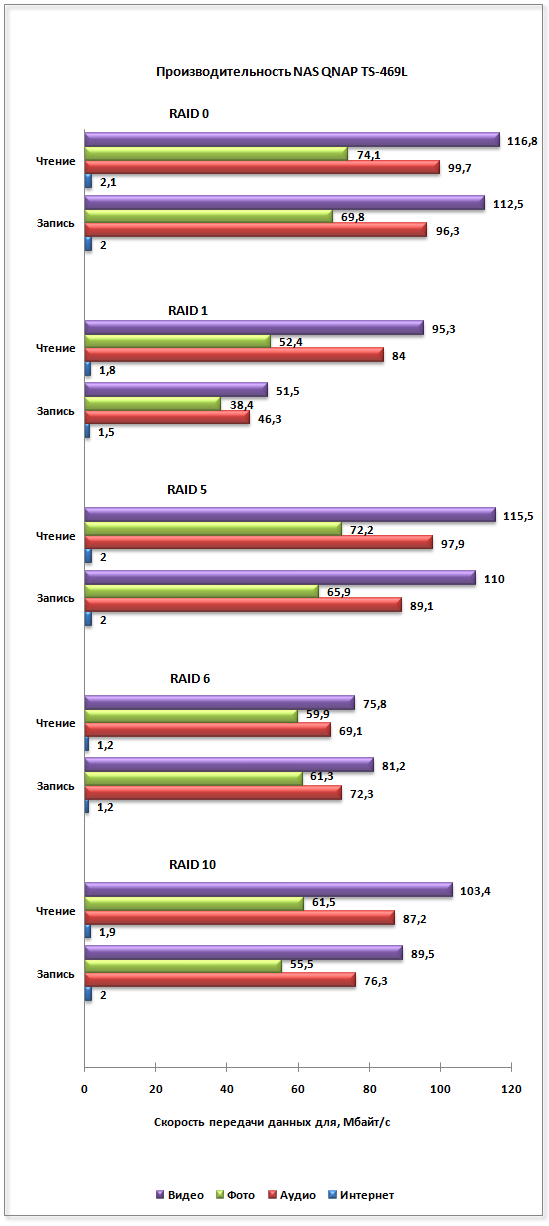

Гистограмма тестирования производительности QNAP TS-469L

Результаты неплохо перекликаются с теми, которые были получены для других моделей NAS на аналогичной аппаратной платформе. Их можно считать очень высокими. К тому же их можно ещё увеличить за счёт одновременной работы не с одним, а с двумя имеющимися на борту устройства сетевыми интерфейсами. Модель QNAP TS-469L прекрасно подойдёт как для домашней работы, в случае если вам требуется, например, регулярно скачивать торренты и предоставить удалённый доступ к коллекции фильмов для членов большой семьи, так и для офиса, где важно обеспечить не только высокую производительность, но и достаточную безопасность хранения данных.

Что касается шума, то при работе QNAP TS-469L с автоматическим контролем скорости вращения вентилятора слышно достаточно хорошо, поэтому ставить этот NAS в спальню вряд ли стоит. С другой стороны, нужно отметить, что диски в устройстве за весь период тестирования не нагревались до температуры выше 41–43 °C, так что за их здоровье вряд ли стоит сильно переживать.

⇡#Итоги

Несмотря на то, что внешне новый сетевой накопитель компании QNAP несложно спутать с устройством двухгодичной давности, он имеет совершенно иную аппаратную платформу. Именно ей модель QNAP TS-469L обязана таким высоким уровнем производительности, которым ещё недавно могли похвастаться только более дорогие модели бизнес-класса. Кроме того, из аппаратных особенностей стоит отметить наличие у TS-469L HDMI-порта, позволяющего с помощью популярных приложений превращать устройство в медиаплеер. Ну а плюсы программной составляющей NAS описаны нами уже давно. Остаётся лишь добавить, что рассматриваемый NAS вполне подойдёт не только для дома, но и для малого офиса, и тем пользователям, которым достаточно уровня производительности QNAP TS-469L, вряд ли стоит тратить лишние шесть тысяч рублей, чтобы приобрести более дорогую модель из серии Pro.
