NAS Synology DS710+ как центр домашнего медиапространства

К нам в тестовую лабораторию попал очередной сетевой накопитель производства компании Synology Inc. Это классический двухдисковый NAS, имеющий все преимущества любого другого NAS от Synology, работающего под управлением фирменного программного комплекса Synology Disk Station Manager (DSM). Но это только на первый взгляд. При более детальном знакомстве выяснилось, что начинка модели Synology DS710+ столь же интересна, сколь и производительна. Ну а раз новинка такая мощная, то почему бы не выдвинуть её на роль идеального домашнего центра развлечений?

Сказано сделано! В компаньоны новинке был добавлен протестированный нами чуть ранее бездисковый медиаплеер TViX-HD N1 и… вуаля! Домашнее медиапространство создано без шума и пыли. Кстати, фраза “без шума” брошена в данном случае не ради красного словца. Но обо всё по порядку. И начнём мы всё же с изучения самого накопителя.

⇡#Технические характеристики

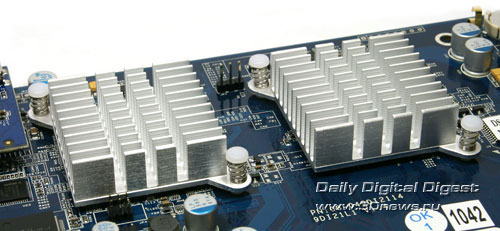

Вот и добралась “атомная” эра до NAS. До нас-то она добралась уже давно, а вот до NAS только сейчас. Как видно из спецификации, сердцем Synology DS710+ является процессор Intel Atom D410 с тактовой частотой 1,66 ГГц, так что новинку в полной мере можно назвать неттопом, тем более, что все необходимые компоненты у неё имеются. Кроме модуля памяти и жёстких дисков есть встроенный видеоадаптер, делающий этот NAS полноценным системным блоком. Наличие видеоадаптера – заслуга спецификации процессора, так что никаких сюрпризов здесь нет. Но то, что на корпусе под пластиковой заглушкой пользователь найдёт незаявленный VGA-порт – это действительно приятный сюрприз.

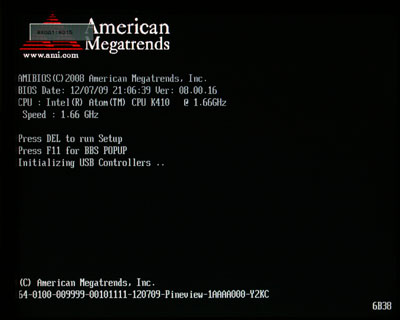

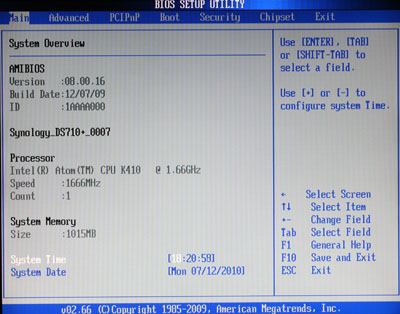

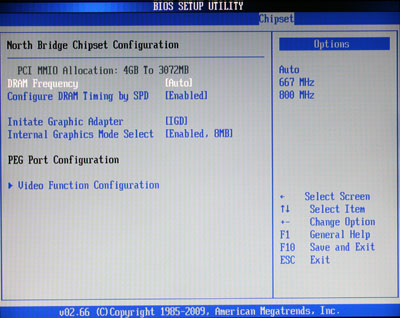

Как вы уже догадались, к Synology DS710+ можно подключить любой монитор. Только не стоит радоваться раньше времени – возможность эта производителем не заявлена, а значит и функциональность такого решения наверняка будет ограничена. После включения на экране вы увидите традиционную информацию о версии BIOS и даже сможете изменить его настройки, если подключите к одному из USB-портов накопителя клавиатуру. Если продолжить загрузку в штатном для устройства режиме, то вся информация с дисплея исчезнет. А вот если попытаться загрузить свою ОС, например с USB-флэшки, то Synology DS710+ противиться не будет и на дисплее появится привычный графический интерфейс. Остаётся лишь подключить мышь и работать! Впрочем, ограничения всё-таки есть, да и какой смысл делать из не самого дешёвого NAS простенький неттоп? Пожалуй, никакого.

Другая важнейшая особенность новинки – наличие порта eSATA. Во-первых, это означает возможность подключения и быстрого обмена данными с максимально возможными скоростями. Но это не самое главное. Важно то, что производитель предусматривает возможность расширения дискового пространства новинки за счёт подключения к ней по eSATA фирменного модуля Synology DX510. Этот модуль рассчитан на работу с пятью жёсткими дисками. Если использовать диски объёмом по 2 Тб, то максимальный объём, который можно организовать, составит 14 Тб! Даже при использовании защищённого массива данных RAID 1 проблем с нехваткой дискового пространства не возникнет ни у домашнего пользователя, ни у целого офиса.

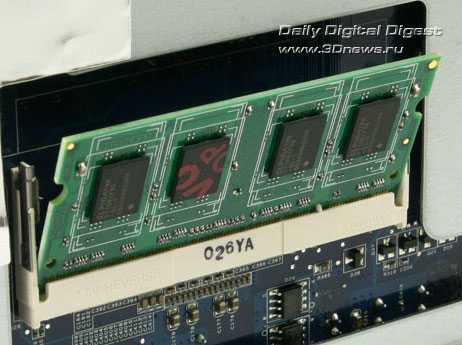

В остальном Synology DS710+ - это классический NAS этого производителя. Объём оперативной памяти на борту впечатляет – 1Гб! При этом выбран наиболее быстрый из возможных тип DDR2-800. Модуль памяти на борту единственный и собран на микросхемах ELPIDA E1108AFBG-8E-F. Второй модуль ставить некуда, но при желании память всегда можно заменить на более ёмкую. Архитектура предусматривает работу с модулями памяти объёмом до 4 Гб.

Широкие возможности по работе с файлами различных типов, большой набор сетевых протоколов, а также использование целого ряда сетевых приложений, включая клиенты eMule и BitTorrent, UPnP-сервер, фотосервер, файловый сервер, медиасервер и т.д., и т.п. – за всё это отвечает уникальный фирменный программный комплекс Synology Disk Station Manager 2.3, возможностям которого мы посвятили отдельный материал. Все модели NAS производства Synology работают под управлением одной и той же программы, а стало быть, имеют одинаковые широкие возможности (за исключением аппаратных ограничений). По этой причине сегодня мы не станем отдельно расписывать программные возможности новинки – о них можно прочитать в материале, специально посвящённом DSM 2.3.

⇡#Комплектация

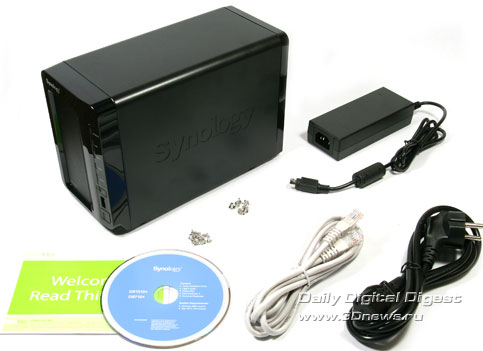

Как и большинство других NAS от Synology, новинка поставляется в неприметной картонной коробке с пластиковой ручкой. Последняя просто необходима, ведь устройство вместе с аксессуарами имеет приличную массу. Аксессуары стандартные:

• адаптер питания со съёмным силовым кабелем;
• сетевой шнур;
• набор крепежа для жёстких дисков;
• листок с краткими рекомендациями по использованию;
• диск с программным обеспечением Synology Assistant и полным руководством пользователя на разных языках (в том числе и на русском).

Как и другие сетевые накопители Synology, модель DS710+ продаётся без жёстких дисков, но на сайте производителя приводится подробный список тех дисков, с которыми новинка была протестирована.

⇡#Внешний вид

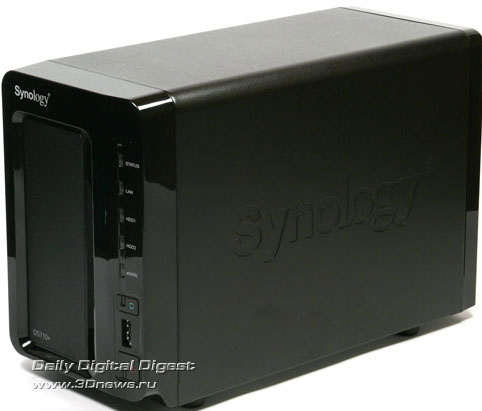

Неискушённый в вопросе сетевых хранилищ пользователь наверняка подумает, что перед ним какой-нибудь источник бесперебойного питания. В самом деле, модель Synology DS710+ очень напоминает устройства UPS, разве что индикаторов и кнопок на передней панели побольше. Но те, кто поопытнее, сразу заметят два отсека для жёстких дисков на задней панели и правильный ответ на вопрос “Что это?” будет дан незамедлительно.

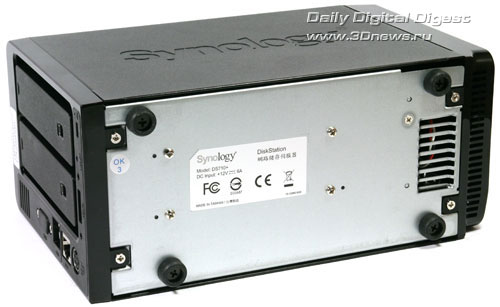

Как всегда NAS от Synology выглядит стильно и эффектно. Каркасный металлический корпус сверху накрыт чёрным П-образным кожухом с ярко-выраженной благородной шероховатостью и рельефными надписями “Synology” по бокам. Спереди и сзади кожух подпирают лакированные пластиковые накладки, надёжно закреплённые винтами в нижней части. Ну а снизу устройство имеет четыре крупные резиновые ножки, с помощью которых надёжно стоит на любой ровной поверхности, не царапая её.

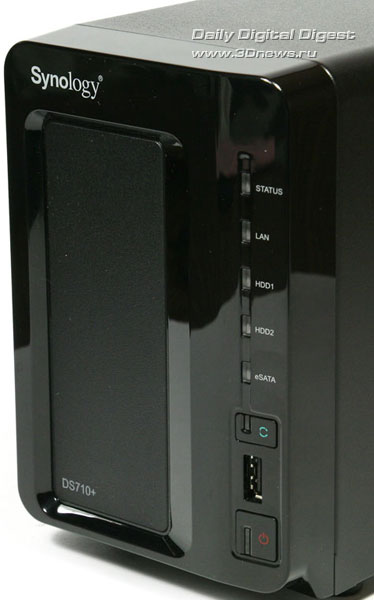

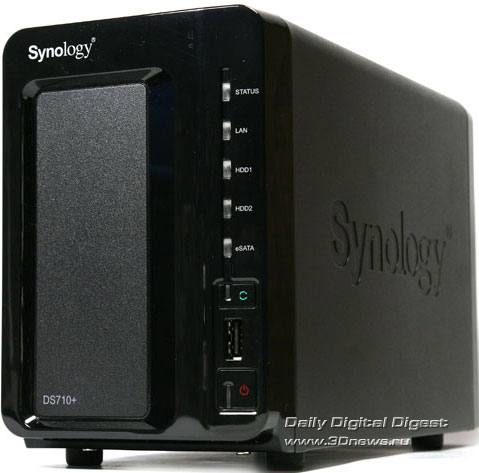

Передняя панель сделана со вкусом. Здесь глянец очень удачно сочетается с матовой плоской поверхностью, занимающей примерно половину от общей площади. Эта шероховатая слегка утопленная вглубь корпуса пластина не несёт никакой функциональной нагрузки, но зато придаёт устройству законченный внешний вид. Справа от пластины в единый столбец выстроены пять светодиодных индикаторов, информирующих пользователя о статусе работы устройства, работе LAN-интерфейса, работе жёстких дисков и подключению накопителей к интерфейсу eSATA. Ниже расположена кнопка управления питанием с индикатором, кнопка быстрого автоматического копирования данных с подключаемого USB-накопителя (тоже с индикатором работы), а также один из трёх портов USB 2.0.

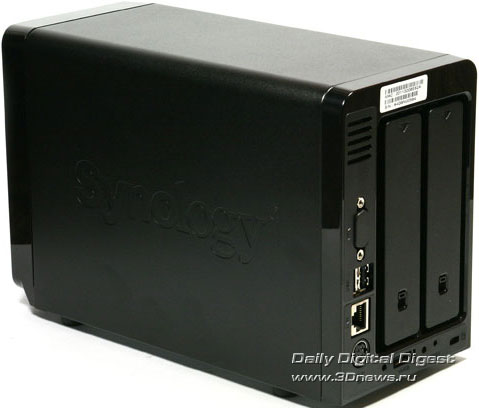

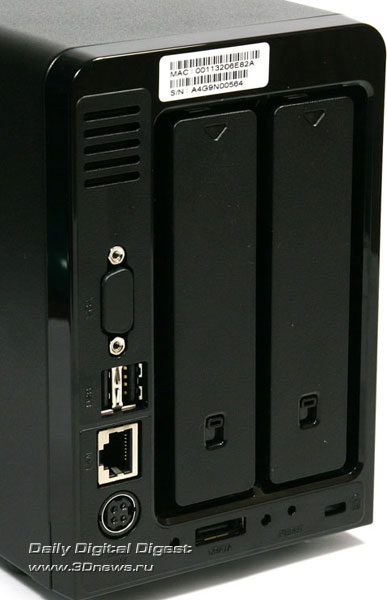

Все остальные указанные в спецификации интерфейсы расположены на задней поверхности корпуса. Также здесь расположен VGA-порт, о котором мы написали выше, утопленная вглубь корпуса кнопка сброса настроек и гнездо для крепления замка типа Kensington. Основную площадь задней панели занимает отсек для установки жёстких дисков.

⇡#Установка жёстких дисков

Установка жёстких дисков у Synology DS710+ традиционно проста. В каждый из двух пластиковых контейнеров укладывается жёсткий диск, который затем прикручивается винтами из комплекта поставки. Далее диск в салазках вставляется в один из отсеков накопителя, где он автоматически стыкуется с SATA-портом и интерфейсом питания, жёстко закреплёнными на внутренней поверхности. Кроме того, нужно отметить наличие у салазок замка-рукоятки и фиксирующего дополнительного замка.

Первый замок работает следующим образом. Для извлечения диска нужно нажать на нижнюю часть рукоятки и таким образом открыть замок с пружинным механизмом. После поворота рукоятки салазки можно извлекать. Только стоит иметь ввиду, что салазки придётся тянуть на себя с некоторым усилием. Это усилие дополнительно страхует диск от случайного извлечения. Ну а второй страховочный замок представляет из себя обычную щеколду, сдвижная кнопка которой расположена в нижней части каждой рукоятки.

Весь процесс установки дисков занимает не более одной-двух минут. Быстрая скорость установки важна ещё и потому, что производитель предполагает возможность горячей замены дисков в случае возникновения проблем.

⇡#Внутреннее строение

Как мы уже говорили выше, под кожухом Synology DS710+ скрывается прочный металлический каркас, на котором к одной из боковых стенок крепится системная плата. Плата спереди и сзади имеет два разъёма, к которым напрямую подключаются две небольшие платы расширения. На одной сосредоточены SATA-интерфейсы, а на другой установлен интерфейс eSATA. Чтобы эти платы случайно не выпали, предусмотрена дополнительная фиксация их к каркасу корпуса винтами. Особенно приятно видеть, что все элементы конструкции и подогнаны друг к другу идеально, и собраны просто великолепно. Все элементы корпуса собраны в единую цепь, где надо стоят экраны, а где того требует конструкция – изоляторы. Для доступа к модулю памяти в каркасе даже вырезано окошко. Кстати, не оставлено ни одного острого угла, ни одной острой кромки или заусенца. Впрочем, к сборке продукции Synology никогда не было претензий.

На передней металлической стенке установлен стандартный 80-миллиметровый вентилятор, забирающий воздух через отверстия в нижней части корпуса (у передней панели), пропускающий этот поток через отсек с HDD и выталкивающий нагретую воздушную массу наружу через отверстия на задней стенке и специально оставленные для этих целей зазоры между салазками. Вентилятор разработчики выбрали не первый попавшийся, а производства известной компании Yen Sun Technology. Впрочем, никаких характеристик по модели FD128025HL-N на официальном сайте производителя найти, увы, не удалось.

Про процессор и память мы уже писали в разделе технических характеристик. Теперь давайте рассмотрим другие электронные компоненты новинки. Гигабитный сетевой интерфейс представлен микросхемой WG82567LM производства корпорации Intel.

Работа SATA-интерфейсов стала возможным благодаря наличию на борту контроллера Sil3132CNU производства компании Silicon Image Inc.

За температурный контроль отвечает микросхема IT8720F тайваньской компании ITE Tech. Inc.

Ну и в заключении небольшой сюрприз, аналогичный наличию у новинки видеоадаптера. На отдельной плате установлен дополнительный интерфейс miniUSB и микросхема флэш-памяти Samsung K9F1G08U0C. Зачем именно нужен этот интерфейс – сказать сложно. В технических характеристиках упоминания о нём нет, но если производитель потрудился установить ради него дополнительную печатную плату, то значит он ему для чего-то нужен. Что и говорить, модель Synology DS710+ - это весьма загадочный NAS…

⇡#Производительность

Для тестирования Synology DS710+ мы воспользовались двумя 3,5-дюймовыми жёсткими дисками Hitachi HDS721010CLA332, принадлежащими семейству Deskstar 7K1000.C. Диски имеют объём 931,5 Гб каждый, работают со скоростью вращения шпинделя 7200 об/мин и отличаются большим объёмом кэш-памяти в 32 Мб.

Тестовый стенд для проверки быстродействия имел следующую конфигурацию: процессор Intel Pentium 4 631 3,0 ГГц, платформа ASUS P5KPL (Intel G31) со встроенным гигабитным сетевым адаптером Atheros L1, видеокарта Radeon X550 128 Мб, память 2048 Мб DDR2-800 SDRAM, ОС Windows XP Pro Rus SP3. Дисковая подсистема тестового стенда состояла из одного накопителя Hitachi Deskstar HDS728080PLA380 (SATA II, 7200 об/мин) объёмом 80 Гб. Чтобы дисковая система тестового стенда не стала причиной уменьшения производительности сетевого накопителя, все тесты были продублированы с RAM-диском. Средняя скорость чтения и записи у RAM-диска составила около 1000 Мб/с.

Оценка скорости работы проводилась для дисков, собранных в RAID-массивы уровней 0 и 1, а также для дисков в режиме JBOD. В качестве файловой системы на всех этапах тестирования использовалась EXT3.

Предварительная оценка производительности была получена с помощью узкоспециализированных тестов Intel NAS Performance Toolkit и ATTO Disk Benchmark. Результаты представлены ниже.

<

Тестирование производительности для режима JBOD

Тестирование производительности для уровня RAID 0

Тестирование производительности для уровня RAID 1

Прежде чем давать какие-либо пояснения, проведём следующий этап тестирования, заключающийся в последовательной передаче пакетов, состоящих из файлов разных типов: видео (один файл VOB объёмом 965 Мб), фото (файлы JPG общим объёмом 655 Мб), аудио (файлы MP3 общим объёмом 775 Мб), а также сохранённые интернет страницы, состоящие из различных файлов очень маленького размера (общий объём файлов 63,3 Мб). Передача файлов была инициирована вручную с тестового стенда. Результаты тестирования приведены в таблице ниже и в более наглядной форме на гистограмме.

Вы, наверное, уже обратили внимание на то, что показатели скорости копирования одних и тех же данных в разных RAID-массивах уж очень похожи. Более того, скорость копирования данных Фото и Аудио не слишком сильно отличается от скорости копирования крупных видеофайлов. Особенно отчётливо это заметно на диаграммах, полученных с помощью тестового пакета ATTO Disk Benchmark. Всё это говорит о том, что максимальную скорость копирования данных что-то ограничивало. Что это за абстрактное “что-то” – сказать трудно. Но с полной уверенностью можно говорить о том, что это не тестовый стенд, в возможностях которого мы убедились в самом начале тестирования.

Более того, производитель и сам заявляет о более высокой производительности Synology DS710+, чем получилась у нас. Возможно, дело в прошивке, возможно в аппаратной части накопителя. Тем не менее, расстраиваться нет никаких причин! Производительность на уровне 50-60 Мб/с – это не просто высокий, это великолепный результат для любого домашнего пользователя. Кстати, за счёт использования режима Jumbo Frame нам удалось ещё немного улучшить результат, достигнув отметки 61 Мб/с. Улучшение небольшое, но всё равно приятное.

Как видите, цифры, полученные при нашем тестировании оказались даже несколько выше заявленных производителем. Если сравнивать производительность новинки с другими двухдисковыми сетевыми накопителями, то она окажется лучшей.

Кроме того, мы протестировали работу Synology DS710+ с внешними носителями с USB-интерфейсом. К порту накопителя USB host поочерёдно подключались два внешних носителя: жёсткий диск Western Digital WD2500BEVS объёмом 250 Гб, установленный в USB-бокс Floston Star Box SB-20SUB и CF-карта Transcend 266x объёмом 4 Гб, подключённая через считывающее устройство Transcend. Внешний жёсткий диск без проблем работал при подключении к одному USB-порту. Собственные скоростные показатели этих устройств при подключении к тестовому стенду получены с помощью программы HD Tune 2.55 и представлены ниже на графиках.

Эталонное тестирование скорости обмена данными с компьютером жёсткого диска Western Digital WD2500BEVS в USB-боксе Floston Star Box SB-20SUB

Эталонное тестирование скорости обмена данными с компьютером CF-карты Transcend 266x в считывающем устройстве Transcend.

Копирование инициировалось с компьютера-клиента. В процессе копирования передавался один видеофайл объём 3,75 Гб. Полученные результаты сведены в таблицу, которую вы можете посмотреть ниже.

По сравнению с большинством других аналогичных устройств, скорость работы с USB-интерфейсом у Synology DS710+ очень высокая. Единственный недостаток – этот накопитель никак нельзя назвать тихим. Даже когда вентилятор работает на малых оборотах его всё равно очень отчётливо слышно.

⇡#Организация домашнего медиапространства

Теперь, после проверки производительности нового NAS, как мы и обещали в начале нашего разговора, перейдём к реализации его возможностей на практике. Для этого рассмотрим его работу в паре с недавно протестированным медиаплеером TViX-HD N1. Эти два устройства не просто идеально сочетаются друг с другом по цветовой гамме и дизайну, но ещё и гармонично дополняют друг друга по своим функциональным возможностям.

Мы уже отмечали появившийся совсем недавно новый класс сетевых медиаплееров без встроенного жёсткого диска. Такие устройства представляют из себя посредника между хранилищем данных и устройством вывода информации в данном случае телевизором или видеопанелью. Если в доме телевизоров несколько, а смотреть фильмы или фотографии хочется как в гостиной, так и на кухне, то единственным выходом из положения станет следующая схема работы.

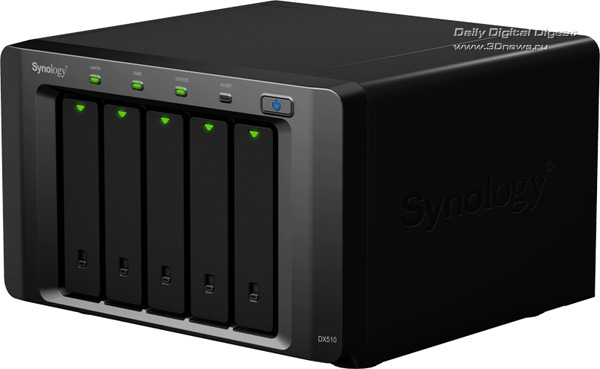

Где-нибудь в коридоре-кабинете-кладовой устанавливается NAS. В нашем случае это самым лучшим образом себя зарекомендовавший Synology DS710+. Если понадобиться, то к нему докупается модуль расширения на пять дисков Synology DX510. При выборе места под накопитель надо отдавать себе отчёт в двух вещах. Во-первых, NAS это не самое тихое устройство и в спальне его лучше не ставить. Но вместе с тем, устанавливать его нельзя и в плохо проветриваемом помещении, ведь жёсткие диски сильно греются, а от рабочей температуры напрямую зависит их ресурс.

Рядом с каждым телевизором ставим компактный и элегантный медиаплеер. В нашем случае воспользуемся моделью TViX-HD N1. Компактен этот медиаплеер за счёт отсутствия жёсткого диска внутри. За счёт того же он ещё и бесшумен, что сделает звук любого домашнего кинотеатра более чистым. И плеер, и NAS подключены к домашнему маршрутизатору, т.е. объединены в одну локальную сеть. В нашем случае есть небольшой дисбаланс - Synology DS710+ работает с гигабитными сетями, а TViX-HD N1 лишь со стамегабитными. К сожалению, современные медиапроцессоры имеют относительно медленное ядро, работающее с тактовой частотой 400-500 МГц. Такой производительности не достаточно для нормального обслуживания гигабитного потока. Зато 100-Мбит/с интерфейс такой процессор заставит работать на полную мощность. В этом и кроется секрет относительно медленных сетевых возможностей современных медиаплееров, в том числе и модели TViX-HD N1.

Для организации этой медиапары требуется от силы несколько минут. После подключения устройств к локальной сети, на дисковом пространстве NAS создаём папку с данными – например, с фильмами. Папке можно назначить те или иные права доступа, можно указать логин и пароль, чтобы ограничить несанкционированный доступ извне.

Теперь с помощью графического интерфейса медиаплеера, который отображается на экране телевизора или видеопанели, подключаем сетевой диск, для которого выбираем нужную папку на нашем NAS. После этих нехитрых действий нам остаётся лишь выбрать тот или иной сетевой диск и запустить с него любой фильм, слайд-шоу с фотографиями из последнего путешествия или насладиться любимой музыкой.

Надо отметить, что TViX-HD N1 и без гигабитного интерфейса легко справляется с интенсивной сетевой нагрузкой. Тяжёлое видео по сети в большинстве случаев проигрывается без артефактов, и лишь отдельные файлы приходится предварительно копировать на внешний накопитель, а затем подключать его к USB-порту плеера. В паре с Synology DS710+ он заработал без каких-либо проблем. Сетевые диски были подключены за пару минут.

Но всё это лишь самые основные возможности нашего мультимедийного решения. На самом деле потенциал у него существенно выше. Для начала уясним, что с помощью организованного медиапространства фильмы можно не только смотреть, но и скачивать из интернета или любой другой внешней сети в автономном режиме. Это прямая заслуга программного обеспечения NAS от Synology, которое имеет встроенную службу DownloadStation, работающую с файлообменными сетями по протоколам BitTorrent, HTTP, FTP, NZB и eMule. Служба настраивается и управляется через web-интерфейс с любого компьютера локальной сети. Добавляем нужные закачки, настраиваем расписание и… Всё! Теперь можно выключить компьютер и уйти по своим делам. К вечеру или к какому-то другому условному сроку на диске накопителя появится очередной фильм. Приятно и удобно.

Есть и другие способы пополнения медиабиблиотеки. Например, мы привезли из отпуска собой из отпуска новые фотографии. Берём USB-кабель и подключаем фотоаппарат к USB-порту на лицевой панели. Если NAS не сумел распознать фотоаппарат – не беда, флэш-карту всегда можно подключить через любое считывающее устройство. Теперь осталось лишь нажать на расположенную рядом кнопку копирования данных и дождаться окончания процесса. Также быстро и просто можно обзавестись и новыми фильмами, принесёнными друзьями на флэшке.

Кроме того, сам по себе NAS Synology DS710+ может использоваться ещё в ряде качеств. Самое главное, что на базе этого устройства можно создать свой собственный домашний (или офисный) web-сервер. Для этих целей DSM 2.3 имеет интегрированную службу WebStation с уже встроенным web-сервером Apache, а работа со службой DDNS позволит дать сайту быстро запоминающееся название.

Если нам потребуется доступ к файлам из любой точки мира, где есть интернет-соединение, то на базе NAS Synology DS710+ можно организовать FTP-сервер с любым ограничением прав доступа. Сервис FileStation обеспечит доступ ко всем файлам на NAS через удобный менеджер. Кстати, тоже касается музыки и фотографий, для работы с которыми предусмотрены такие приложения как AudioStation и PhotoStation.

Более подробно узнать о возможностях NAS от Synology можно из статьи о программном комплексе Synology Disk Station Manager 2.3, поэтому вдаваться в подробности всех этих служб и приложений ещё раз мы не будем. Впрочем, стоит ещё сказать, что встроенный сервер iTunes служит для обеспечения медиафайлами всех возможных домашних и портативных проигрывателей от Apple. Так что если вы “яблочник” со стажем, то наш сегодняшний пример организации домашнего медиапространства наверняка придётся вам по вкусу. Ну и напоследок хотелось бы добавить, что Synology DS710+ можно использовать ещё и в качестве принт-сервера, а также устройства для работы с домашними или офисными видеокамерми. Иными словами, Synology DS710+, как и любой другой NAS этого производителя, благодаря своему уникальному ПО, при правильном подходе может стать центром домашнего медиапространства и солидной частью вашего цифрового дома.

⇡#Итоги

Немалую стоимость новинки с лихвой компенсируют её широчайшие возможности использования. Перечислять их все снова мы не станем – список слишком длинный, чтобы его повторять. Для тех кому такого оправдания высокой цены недостаточно, стоит напомнить, что любое ПО, а особенно качественное и функциональное, тоже стоит денег. Вне всяких сомнений, новинка может претендовать на звание идеального центра для организации домашнего медиапространства. Как показало тестирование, она чудесно уживается вместе с медиаплеером TViX-HD N1 и если бы у последнего был гигабитный сетевой интерфейс, то их можно было бы назвать идеальной парой. Впрочем, ну какая пара без недостатков?

Среди остальных плюсов Synology DS710+ нужно отметить стильную внешность, возможность быстрого автоматического копирования данных с внешних носителей, возможность подключения фирменного модуля расширения Synology DX510 и безупречную производительность, которой останутся довольны не только домашние пользователи, но и системные администраторы малых и средних офисов.
