Пресловутые «шапочки из фольги» больше не будут нужны, если кто-то опасается за здоровье в перенасыщенном радиоволнами окружающем пространстве. Беспроводные оптические сети обещают разгрузить Wi-Fi в закрытых помещениях, включая домашние. Новая технология не вытеснит сотовую связь и обычные точки доступа Wi-Fi, но может решить проблему нехватки скорости для ряда задач и сэкономить на потреблении энергии.

Обзор Infinix GT 50 Pro: геймерский смартфон со встроенной СЖО

Умные помощники: обзор ИИ-сервисов для обработки изображений. Часть 2, актуализированная

Обзор Ryzen 9 9950X3D2: правильный 16-ядерник с 3D-кешем

Репортаж с IEM Cologne Major 2026: Жаб Жабыч, триумф NiKo и главные сенсации мейджора по CS2

Выбираем лучший игровой ноутбук до 100 000 рублей: сравнительное тестирование 7 интересных моделей

Источник изображения: SPIE

О прорыве в разработке систем беспроводной оптической передачи данных сообщили инженеры Международного общества оптики и фотоники (SPIE). Они разработали компактный чип с массивом миниатюрных полупроводниковых лазеров (VCSEL, Vertical-Cavity Surface-Emitting Laser), который для передачи данных использует свет вместо радиоволн. В лабораторных тестах система достигла рекордной скорости 362,7 Гбит/с, что значительно превосходит возможности традиционных Wi-Fi и сотовых сетей.

Важно, что энергоэффективность предложенного решения оказалась в два раза выше, чем у радиосвязи: на один бит информации уходило примерно 1,4 нДж, что позволит существенно снизить потребление энергии в условиях растущей нагрузки на сети.

В основе технологии лежит чип размером менее миллиметра с массивом лазеров в виде матрицы 5×5, где каждый элемент работает независимо и передаёт отдельный поток данных. Специальная оптическая система с микролинзами формирует направленность каждого луча, создавая равномерную сетку освещённых зон на расстоянии до двух метров без взаимных помех (эксперимент был поставлен в обычном помещении с разнесением передатчика и приёмника на два метра).

Матрица из передающих светодиодов позволяет одновременно обслуживать нескольких пользователей в одном помещении. Модуляция сигнала с использованием множества частотных каналов обеспечила высокую пропускную способность — до 362,7 Гбит/с при работающем 21 светодиоде из 25. Скорость передачи могла быть даже выше, но была ограничена купленным в магазине доступным фотоприёмником, который использовался в эксперименте.

Компактные размеры передающего чипа позволяют встраивать его в точки доступа, лампы освещения и куда угодно, обеспечивая высокоскоростную связь в непосредственной близости от пользователя. Если пользователей несколько, то в многоканальном режиме каждый из них получит свою часть высокоскоростного трафика, что в эксперименте подтвердили в процессе организации четырёх отдельных каналов связи с впечатляющей пропускной способностью. При этом скорость работы каждого из лазеров матрицы достигала 19 Гбит/с.

Разработчики подчёркивают, что оптическая связь не подвержена проблемам интерференции, свойственным радиочастотам, что особенно важно для перегруженных помещений — офисов, больниц, дата-центров и жилых пространств. Новая технология не заменит Wi-Fi или мобильную связь, а дополнит их, снимая основную нагрузку с радиокомпонентов сети в закрытых помещениях. Она откроет путь к более быстрым, безопасным и экологически чистым беспроводным сетям будущего, где высокоскоростной интернет для видео, виртуальной реальности и IoT-устройств станет нормой при минимальном энергопотреблении.

Группа исследователей в США разработала новый тип лазера, который генерирует на чипе поверхностные акустические волны (SAW), напоминающие по поведению маленькие «землетрясения». Эти волны распространяются только по поверхности материала, и они широко используются в современной электронике для обработки радиосигналов. Одночиповое решение обещает значительно изменить будущее устройств беспроводной связи — компактных и эффективных.

Репортаж с IEM Cologne Major 2026: Жаб Жабыч, триумф NiKo и главные сенсации мейджора по CS2

Обзор Ryzen 9 9950X3D2: правильный 16-ядерник с 3D-кешем

Обзор Infinix GT 50 Pro: геймерский смартфон со встроенной СЖО

Выбираем лучший игровой ноутбук до 100 000 рублей: сравнительное тестирование 7 интересных моделей

Умные помощники: обзор ИИ-сервисов для обработки изображений. Часть 2, актуализированная

Источник изображения: Sandia National Laboratories

Над разработкой трудился сводный коллектив учёных из Университета Колорадо в Боулдере (University of Colorado at Boulder), Университета Аризоны (University of Arizona) и Национальных лабораторий Сандия (Sandia National Laboratories). О результате рассказано в свежем выпуске журнала Nature. Лазер возбуждает излучение в виде потока квазичастиц фононов — это кванты колебаний атомов в твёрдом теле, которые распространяются по поверхности материала в виде волновых возмущений, как это происходит в случае землетрясений. Как и положено волнам, они могут усиливаться, резонировать и фильтроваться, оказывая влияние на обрабатываемый радиосигнал.

Сегодня обычные SAW-архитектуры уже применяются в мобильных телефонах, GPS-приёмниках и радиолокационных системах для фильтрации сигналов и удаления шумов. Новая разработка в виде фононного лазера выводит использование поверхностных акустических волн на новый уровень, позволяя эффективно обрабатывать радиосигналы на очень высоких частотах с питанием от маломощных батарей, что делает устройство более компактным и энергоэффективным.

Конструкция устройства представляет собой микроскопическую структуру длиной около 0,5 мм, состоящую из слоёв кремния, ниобата лития и арсенида индия-галлия. Эти материалы обеспечивают эффективное взаимодействие электрических полей и акустических колебаний: электрический ток возбуждает колебания в ниобате лития, которые отражаются и усиливаются в замкнутом контуре, аналогично свету в зеркальном резонаторе обычного лазера. В экспериментах частота SAW-волн достигала примерно 1 ГГц, но исследователи считают, что в будущем возможно достижение десятков или сотен гигагерц, что будет необходимо для дальнейшего увеличения пропускной скорости каналов связи.

Главное практическое значение представленной технологии заключается в том, что она может объединить функции нескольких радиочастотных компонентов на одном чипе, что позволит создавать меньшие, более быстрые и энергоэффективные беспроводные устройства. Это означает, что смартфоны и прочая беспроводная электроника смогут обходиться без множества отдельных фильтров и преобразователей, что сделает радиотехнику проще и производительнее.

Потребительские устройства Wi-Fi 7 появились всего пару лет назад и ещё не получили должного распространения, но технический прогресс не стоит на месте и уже ведётся активная работа над следующим поколением стандарта — Wi-Fi 8 (802.11bn). Сегодня TP-Link объявила о проведении первых успешных испытаний оборудования Wi-Fi 8 с использованием прототипа устройства.

Репортаж с IEM Cologne Major 2026: Жаб Жабыч, триумф NiKo и главные сенсации мейджора по CS2

Обзор Ryzen 9 9950X3D2: правильный 16-ядерник с 3D-кешем

Обзор Infinix GT 50 Pro: геймерский смартфон со встроенной СЖО

Умные помощники: обзор ИИ-сервисов для обработки изображений. Часть 2, актуализированная

Выбираем лучший игровой ноутбук до 100 000 рублей: сравнительное тестирование 7 интересных моделей

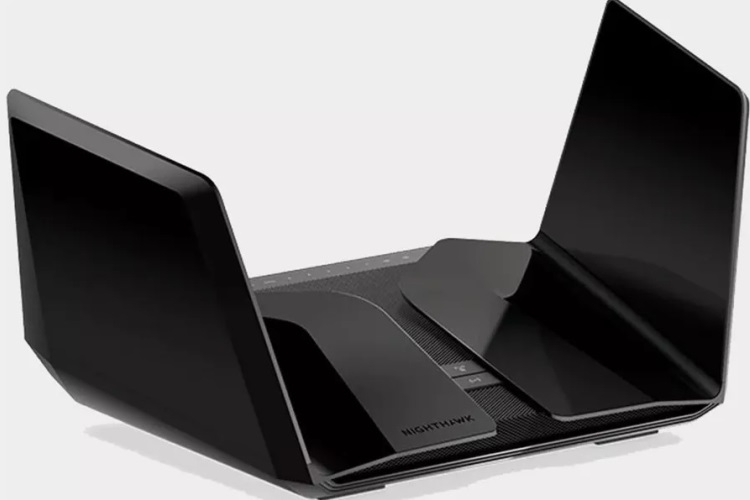

Источник изображения: Tom's Hardware

Компания не уточнила, какое именно оборудование применялось в тестах Wi-Fi 8, сославшись лишь на «совместное отраслевое партнёрство». На рынке Wi-Fi есть несколько крупных игроков, включая Broadcom, Qualcomm, Intel, MediaTek и Marvell. Известно, что TP-Link тесно сотрудничает с Qualcomm в вопросе поставок чипсетов для своего портфолио продуктов Wi-Fi 7, поэтому вполне вероятно, что это партнёрство распространится и на оборудование Wi-Fi 8.

По заявлению TP-Link, тестирование подтвердило работоспособность радиомаяка и пропускную способность Wi-Fi 8, что стало «важнейшей вехой в разработке нового стандарта».

В прошлом году стало известно, что главная цель Wi-Fi 8 — не достижение экстраординарного теоретического прироста скорости (хотя некоторые улучшения здесь тоже ожидаются), а повышение общей надёжности и реальной производительности. Wi-Fi 8 по-прежнему будет поддерживать три диапазона частот (2,4 ГГц, 5 ГГц и 6 ГГц), сохранит модуляцию 4096 QAM и максимальную полосу пропускания канала 320 МГц, представленные в Wi-Fi 7. Максимальная скорость передачи данных останется на уровне 46 Гбит/с, однако Wi-Fi 8 обещает повысить реальную пропускную способность до 25 % для совместимых устройств.

Источник изображения: Qualcomm

Кроме того, четыре новые технологии, описанные в техническом документе MediaTek, говорят об улучшении различных аспектов работы Wi-Fi: координированное пространственное повторное использование (Co-SR), координированное формирование луча (Co-BF), динамическое управление подканалами (DSO) и улучшенная схема кодирования модуляции (MCS). Например, Co-SR контролирует уровни мощности для обеспечения оптимальной силы сигнала между устройствами, а DSO может назначать подканалы устройствам для повышения пропускной способности до 80 %.

Для обычных потребителей это будет означать следующее: если вы живёте в густонаселённом городе, то сможете рассчитывать на более высокую общую производительность и снижение помех от сторонних беспроводных сигналов. Кроме того, повысится стабильность в роуминге, а производительность в условиях слабого сигнала будет выше, чем сейчас.

Первое коммерческое оборудование Wi-Fi 7 начало появляться в конце 2023 года. Первые продукты Wi-Fi 7 были дорогими: например, mesh-маршрутизатор Amazon Eero 7 Max стоил $599 за один узел и $1699 за комплект из трёх. К счастью, с тех пор цены на маршрутизаторы Wi-Fi 7 значительно снизились. Двухдиапазонный маршрутизатор можно приобрести примерно за $100, трёхдиапазонный — менее чем за $200, а трёхдиапазонный mesh-маршрутизатор — примерно за $300. С появлением нового стандарта беспроводной связи можно ожидать дальнейшего снижения цен на устройства Wi-Fi 7.

Учёные из Технологического университета Эйндховена (TU/e) установили беспроводной инфракрасный канал связи на расстоянии 4,6 км и передали по нему данные со скоростью 5,7 Тбит/с. Это — самая высокая скорость беспроводной оптической передачи в городских условиях, которой можно найти ценное практическое применение. Например, для беспроводного подключения к существующим сетям антенн 5G и 6G в условиях отсутствия кабельной инфраструктуры и не только.

Обзор Ryzen 9 9950X3D2: правильный 16-ядерник с 3D-кешем

Обзор Infinix GT 50 Pro: геймерский смартфон со встроенной СЖО

Репортаж с IEM Cologne Major 2026: Жаб Жабыч, триумф NiKo и главные сенсации мейджора по CS2

Умные помощники: обзор ИИ-сервисов для обработки изображений. Часть 2, актуализированная

Выбираем лучший игровой ноутбук до 100 000 рублей: сравнительное тестирование 7 интересных моделей

Источник изображения: Vincent van Vliet

Высокоскоростное соединение было установлено между кампусом TU/e на севере и кампусом High Tech Campus (HTC) на юге Эйндховена (в своё время построенным компанией Philips). Используя разработанные компанией Aircision (местным поставщиком телекоммуникационного оборудования) передовые оптические антенны, система применяет так называемую оптическую связь в свободном пространстве (FSO). Этот метод позволяет передавать данные с помощью сфокусированных инфракрасных лучей, обеспечивая сверхбыструю беспроводную связь без помех, не полагаясь на традиционные кабели или радиосигналы.

Впрочем, инфракрасные каналы воздушной связи, в отличие от радиоканалов или проводных оптических линий, всё же подвержены помехам и особенно — воздействию окружающей среды. Поэтому оптическая инфракрасная связь нецелесообразна для передачи данных на большие расстояния, а также в тех случаях, когда связь не должна прерываться ни при каких обстоятельствах. Таким образом, высокоскоростные инфракрасные воздушные каналы оправданы для передачи данных на дистанциях в пределах нескольких километров и в сочетании с другими, более надёжными каналами связи.

Также следует понимать, что для создания подобного канала с рекордной скоростью передачи данных необходимо использовать довольно сложное и дорогостоящее оборудование с системой фокусировки лучей и приёмом света в точке получения данных. Исследователи в своей работе использовали комплекс научной и испытательной аппаратуры университета, предназначенной для проверки технологий связи. Для массового внедрения нужно решение гораздо проще и дешевле. Например, компактные — высотой всего 13 мм — инфракрасные приёмопередатчики, разработанные дочерней компанией Alphabet под названием Taara. Но это будет уже другая история.
