Low-End представители NVIDIA GeForce FX линейки видеокарт MSI

⇣ Содержание
Автор: Бурдыко Алексей

Рынок Low-End продукции в процентом соотношении с другими секторами (Middle и Hi-End) наиболее востребован в том плане, что львиная доля покупок совершается именно в пользу Low-End продуктов. Поэтому в стороне от "разборок" именитых флагманов ATI и NVIDIA идут более мелкие "споры" между низшими решениями от обоих производителей. Здесь, как и у флагманов по 500-600 долларов, анонсируются новые модели, идёт череда уже мало кому понятных суффиксов и дополнений, тихая чехарда с частотами решений от различных производителей и так далее. То есть рынок Low-End живёт и процветает не меньше, чем Hi-End и рассматривать здесь есть что, тем более, что большее число пользователей интересуются именно этими картами, а не дорогостоящими Hi-End изделиями, которые многим не нужны и/или не по карману.

Сегодня же мы рассмотрим несколько видеокарт на базе чипа NVIDIA GeForce FX 5200 от очень известного тайваньского производителя видеокарт на чипах NVIDIA компании MicroStar (MSI). Качество изготовления плат у MSI всегда находилось на очень высоком уровне. Это (и многое другое) было достойно оценено покупателями - брэнднэйм MSI стал узнаваем и во многом привлекателен. Компания MSI является давним партнёром NVIDIA, и линейка продуктов у тайваньского партнера никогда не ограничивается одной единственной платой на одном чипе от NVIDIA. Напротив, компания старается максимально разнообразить свой модельный ряд, дабы пользователь смог выбрать именно то, что ему нужно. Хотя MSI и NVIDIA давние стратегические партнёры, но тайваньский партнёр NVIDIA не мог не отреагировать на общие тенденции перехода тайваньских производителей к производству видеокарт на базе чипов, как ATI, так и NVIDIA. В скором времени планируется производство видеокарт на базе чипов ATI от MSI, что для простых пользователей сулит только самые приятные перспективы.

Серия MSI FX 5200

Прежде, чем приступить к сравнению карт, попавших к нам на тестирование, мы предлагаем вам ознакомиться с таблицей спецификаций всех карт на базе чипа NVIDIA GeForce FX 5200, предлагаемых компанией MSI. Как видим, вариантов модификаций достаточно много:


FX5200
-VTD128
FX5200
-TDR128
FX5200
-TD128
FX5200
-TD128
FX5200
-T128
FX5200
-T64
ERP code 8919-Z01 8907-Z01 8907-Z02 8911-Z01 8917-Z02 8917-Z03
Memory Type DDR I DDR I DDR I DDR I DDR I DDR I
Memory Size 128MB 128MB 128MB 128MB 128MB 64MB
Memory Bus 128bit 128bit 128bit 128bit 64bit 64bit
Video-In Y N N N N N
TV-out Y Y Y Y Y Y
DVI Y Y Y Y N N
Dual CRT output Y Y Y Y N N
DVI to VGA conveter Y Y Y Y N N
Fan Y Y Y N N N

Ни одна из карт низшего ценового диапазона не комплектуется в варианте поставки "N-BOX", что логично: зачем медленной и дешевой карте крутейший retail? Все карты можно строго разделить на 2 группы: 128 бит шина обмена с памятью и 64 бит шина. В остальном все карты достаточно схожи. сегодняшние испытуемые помечены красным. Как видно из таблицы спецификаций, к нам на тестирование попали самый продвинутый вариант платы со 128 бит шиной памяти MSI FX5200 VTD128 с чипом VIVO, а также самая "продвинутая" из двух имеющихся у MSI 64 бит плат на NVIDIA GeForce FX 5200 - MSI FX5200 T128. "Продвинутость" последней достаточно условна, учитывая то, что от своего младшего собрата она отличается лишь объемом установленной памяти.


MSI FX5200 T128 (NVIDIA GeForce FX 5200 64 bit)

Комплект поставки:

Платы низшей ценовой категории, традиционно не отличаются богатым комплектом поставки:

  • Непосредственно сама плата;
  • 1 CD с драйверами и утилитами MSI;
  • Наклейка "MSI";
  • Краткий мануал.

Для плат класса MSI FX5200 T128 - это традиционный комплект поставки, а поэтому заострять внимание читателей на этом больше не имеет смысла.


MSI FX5200 T128 BOX

Дизайн и компоновка платы

Плата MSI FX520 выполнена по "укороченному" дизайну для 64 бит плат на NVIDIA GeForce FX 5200. PCB не отличается сложностью разводки и компоновки элементов, что, впрочем, характерно для бюджетных карт.


MSI FX5200 T128

MSI FX5200 T128

Карта имеет на борту 128 DDR памяти с шиной передачи данных в 64 бит, интерфейс AGP 2x/4x/8x и следующий набор выходов: 1 аналоговый и 1 S-Video порт. Посадочного места под чип VIVO на плате не предусмотрено, возможности же TV-OUT реализуется посредством самого чипа NVIDIA GeForce FX 5200.


5.0ns

Чипы памяти производства Samsung (K4D551638D-TC50) размещены в 4 микросхемах на лицевой и оборотной сторонах печатной платы в обычной (TSOP) упаковке и имеют время выборки 5.0 нс, что соответствует примерной частоте работы 200 MHz (400 MHz), на которой память и функционирует. Графический чип работает на положенной по спецификациям частоте 250 MHz.


Охлаждение для чипов памяти на MSI FX5200 T128 не предусмотрено никакого - оно и понятно: медленная 5.0 нс память сильно не греется. Для графического чипа применено низкопрофильное пассивное охлаждение в виде достаточно массивного радиатора. Разоряться на кулер для видеокарты на базе NVIDIA GeForce FX 5200 не имеет смысла - чип совсем не горячий, и спецификациями самой NVIDIA кулер устанавливать не требуют.

MSI FX5200 VTD128 (NVIDIA GeForce FX 5200 128 bit)

Комплект поставки:

Плата поставляется не в "N-Box" варианте retail-поставки (про данный вариант поставки мы подробно расскажем в следующем нашем материале, посвящённом рассмотрению Middle-End линейки продуктов MSI на FX чипах компании NVIDIA), а значит, про оптическую мышку в качестве бонуса можем смело забывать.


Зато и без неё комплект поставки более чем приличный:

  • Переходник-разветвлитель для VIVO;
  • Подробнейшее руководство пользователя на английском языке;
  • Переходник DVI-to-D-SUB;
  • 5 игровых CD в оригинальной упаковке (The Elder Scrolls: Morrowind, Ghost Recon, Duke Nuken: Manhattan Project, Games Collection CD: The Sum of All Fears, IL-2 Sturmovik, Serious Sam: The Second Encounter, Rally Trophy, Beam Breakers, Zax: The Alien Hunter, Oni);
  • 6 CD с драйверами и софтом, включая собственные оригинальные разработки MSI;
  • Рельефная наклеечка "MSI".

MSI FX5200 VTD128 BOX

Очень богатый комплект поставки. Чего только стоят 11 (!) CD с играми и софтом. По сути, комплект поставки платы MSI FX5200 VTD128 ничем не отличается от оного у плат MSI на чипе NVIDIA GeForce FX 5600, что не может не радовать покупателей более медленных решений на базе NVIDIA GeForce FX 5600.


Дизайн и компоновка платы

Плата MSI FX5200 VTD128 выполнена на изменённом дизайне PCB. Речь идёт о немного ином размещении схем питания из-за установленного на плату VIVO-чипа. Это внесло свои коррективы в компоновку платы. PCB на базе NVIDIA GeForce FX 5200 не отличаются сложностью, а поэтому вопросов с адоптацией данной платы больших проблем не возникло.


MSI FX5200 VTD128

MSI FX5200 VTD128

Карта, выполненная на текстолите красного цвета, имеет на борту 128 DDR памяти с шиной передачи данных в 128 бит, интерфейс AGP 2x/4x/8x и следующий набор выходов: 1 аналоговый, 1 цифровой и 1 VIVO порт.

VIVO

За возможности VIVO отвечает чип Philips SAA7114H.


Samsung 3.6ns

Чипы памяти производства Samsung (K4D261638E-TC3.6) размещены в 8 микросхемах на лицевой стороне печатной платы в обычной (TSOP) упаковке и имеют время выборки (!) 3.6 нс, что соответствует примерной частоте работы 275 MHz (550 MHz), но память функционирует на частоте 200 MHz (400 MHz). Графический чип работает на положенной по спецификациям частоте 250 MHz.


Охлаждение для чипов памяти на MSI FX5200 VTD128 не предусмотрено. Хотя для такой быстрой памяти производства Samsung с временем доступа 3.6 нс было бы совсем не лишним установить радиаторы. Тем более, что дизайн PCB не предусматривает размещения чипов памяти с оборотной стороны печатной платы, что упростило бы установку охлаждения на MSI FX5200 VTD128. Для графического чипа применено активное охлаждение в виде фирменного кулера MSI средних размеров, который обдувает симпатичный радиатор.


Тестирование

Тестовый стенд:


Материнская плата: JetWay S446 (SiS 645)
Процессор: P4 Northwood 1.6A@2.13A Ghz (133x16)
Память: 256 MB Hynix PC2100 DDR SDRAM (CL=2)
Винчестер: Maxtor Diamond Plus 8 40 Gb
Видеокарты: • MSI FX5200 T128
• MSI FX5200 VTD128
• ATI Radeon 9200
OS Microsoft Windows XP SP1 ENG, DirectX 9.0b
Драйвер: ForceWare 52.16
Catalyst 3.9

Все "красивости" в операционной системе убирались, система настраивалась на максимальное быстродействие.

Vsync принудительно отключался через драйвера как в OpenGL, так и в Direct3D-приложениях. Технология сжатия текстур S3TC также отключалась.

Тестовые программы:

  • 3DMark2003 v330
  • Unreal Tournament 2003 (Direct3D, Hardware T&L, вершинные шейдеры, Dot3, cube texturing. Использовалось демо "Antalus Flubu");
  • Return to Castle Wolfenstein v1.0 (OpenGL, мультитекстурирование. Настройка качества изображения на максимальном уровне. Использовалось Demo Checkpoint);
  • AquaMark 3 (DirectX 9.0, Vertex Shaders 1.1/1.4/2.0, Pixel Shaders 1.1/1.4/2.0, Hardware T&L, режим AquaMark3 Triscore);
  • Unreal II: The Awakening (Direct3D, вершинные шейдеры, Hardware T&L, Dot3, cube texturing, качество, предлагаемое программой BenchemAll).
    Call of Duty 1.1 (OpenGL, мультитекстурирование. Настройка качества изображения на максимальном уровне. Использовалась одна из собственных записанных демок (облёт уровня mp_rocket))


Разгон

Видеокарты разгонялись при помощи утилиты RivaTuner. Стабильность работы при разгоне проверялось при помощи бенчмарков Future Mark 3DMark2003 v330 и MadOnion 3DMark2001SE. В первом прокручивалась третья игровая сцена Trolls' Lair в "зацикленном" режиме для "быстрого" выявления разгонного потенциала плат. После нахождения критических частот три раза прокручивался тест 3DMark2001SE. Если на мониторе появлялись искажения ("выбитые" пиксели, полосы, линии и т.д.), то частоту памяти понижали на несколько мегагерц. Если же компьютер зависал, то понижали частоту графического чипа. Если тесты прокручивались успешно, то разгон считался успешным. В качестве дополнительного охлаждения использовался обычный 8х8 см вентилятор, обдувающий прежде всего чипы памяти видеокарты.

Итак, видеокарты удалось разогнать до следующих частот:

Карта Ядро/память Max
MSI FX5200 VTD128 305 MHz / 600 MHz
MSI FX5200 T128 290 MHz / 450 MHz

Платы на базе NVIDIA GeForce FX 5200 вообще обычно комплектуются медленной 5.0 нс памятью, а тут MSI устанавливает быстрые 3.6 нс модули для MSI FX5200 VTD128, что в общем-то и дало шанс плате выйти в рекордсмены по разгону. Однако напомним, что для охлаждения мы использовали 8х8 см вентилятор, обдувающий чипы памяти видеокарты. То есть, для достижения таких же (или близких к нашим) результатов необходимо обеспечение надлежащего охлаждения для платы.

Что касается MSI FX5200 T128, то PCB для 64 битных плат на базе NVIDIA GeForce FX 5200 вообще не очень годятся для оверклокерских забав, да и как покажет наше тестирование - прирост производительности хоть и наблюдается, но он не такой уж и большой, чтобы рисковать, разгоняя видеокарты, без активного охлаждения (если вы, конечно, сами не доработаете систему охлаждения, но, на наш взгляд, овчинка не стоит выделки).


Результаты тестирования

Платы тестировались в двух режимах: в номинальном и в разогнанном, чтобы читатель смог наглядно увидеть и оценить прирост производительности от разгона той или иной платы. Плюс ради интереса мы прибавили к результатам тестов 2-х видеокарт MSI результаты тестов протестированного нами ранее ATI Radeon 9200 как прямого конкурента NVIDIA GeForce FX 5200 в данной нише рынка.

Также мы существенно ограничили наш набор тестов, так как в данном материале не сравниваются два различных чипа или какие-либо архитектурные особенности оных, а потому мы можем существенно минимизировать количество тестов, используемых в материалах такого рода.


Синтетические тесты

По традиции начнём с синтетических тестов.

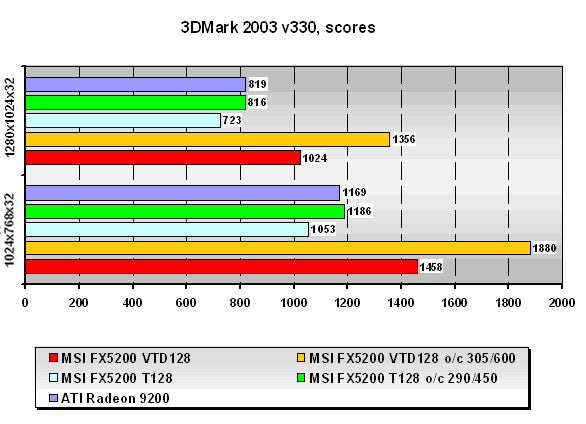

Как уже показало наше сравнительное тестирование "ATI Radeon 9200 vs NVIDIA GeForce FX 5200", 64-битная шина памяти для NVIDIA GeForce FX 5200 просто губительна, что находит своё отражение и в результатах нашего сегодняшнего тестирования. Также хочется отметить абсолютную неизменность результатов разогнанной и неразогнанной видеокарты MSI FX5200 T128. Превосходный же разгон видеокарты MSI FX500 VTD/128 позволяет ей получить от 22,4% до 24,5% прироста производительности. Весьма неплохая прибавка к, в общем-то, достаточно скромным результатам всех плат на базе NVIDIA GeForce FX 5200.

Что же касается расстановки сил относительно ATI Radeon 9200, то в данном тесте он явный аутсайдер в силу того, что не проходит тест "Mother Nature" из-за отсутствия поддержки пиксельных и вершинных программ версии 2.0 (напомним, что ATI Radeon 9200 является DirectX 8.1 чипом).

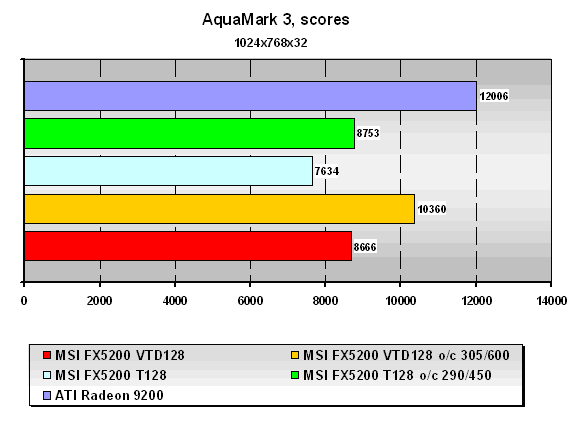

Хотя AquaMark 3 мы обычно не относим к синтетике в своих материалах, но в контексте сегодняшнего тестирования это можно себе позволить :-).

Шина 64 бит у MSI FX5200 T128 даёт о себе знать опять таки не самым лучшим образом, но разгон выправляет дело до уровня (!) 128 бит платы MSI FX5200 VTD128. А вот в противостоянии ATI Radeon 9200 и NVIDIA GeForce FX 5200 в лице платы производства MSI не помогает даже очень приличный разгон у MSI FX5200 VTD128 - лидер ATI Radeon 9200.


Реальные игровые приложения

Но от синтетических приложений переходим к рассмотрению производительности плат в реальных игровых приложениях.

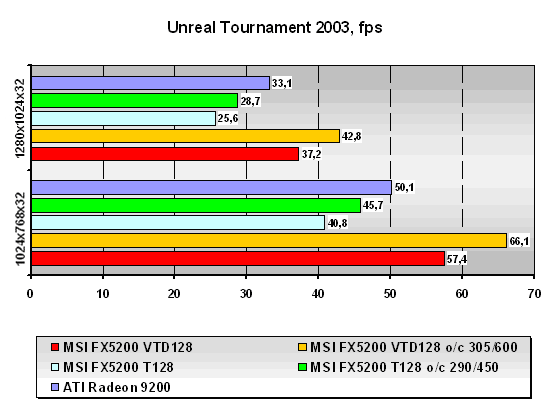

Расклад сил в данном приложении уже традиционно для карт ATI и NVIDIA - MSI FX5200 VTD128 уверенный лидер в обоих разрешениях.

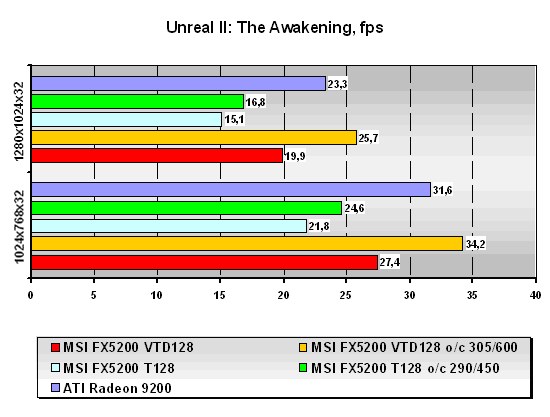

А вот здесь ситуация уже меняется, что, как мы уже неоднократно отмечали странно, учитывая то, что Unreal Tournament 2003 и Unreal 2 сделаны, по сути, на одном и том же движке. MSI FX5200 VTD128 смогла обойти ATI Radeon 9200 только за счёт разгона. На номинале лидер - ATI Radeon 9200, хотя в Unreal Tournament 2003 всё было наоборот.

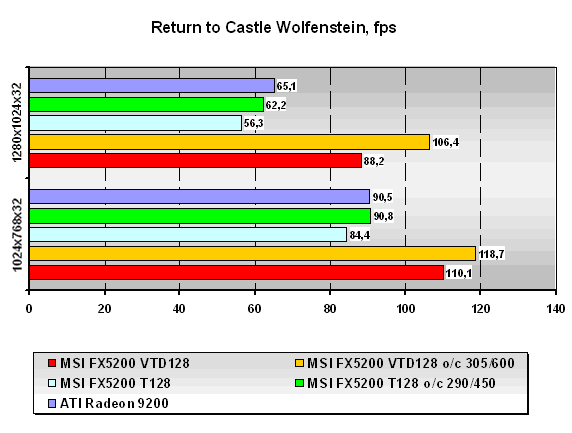

В OpenGL традиционно сильны карты NVIDIA. Да и 64 бит шина у MSI FX5200 T128 не так сильно режет глаза абсолютными значениями фпс на графиках =).

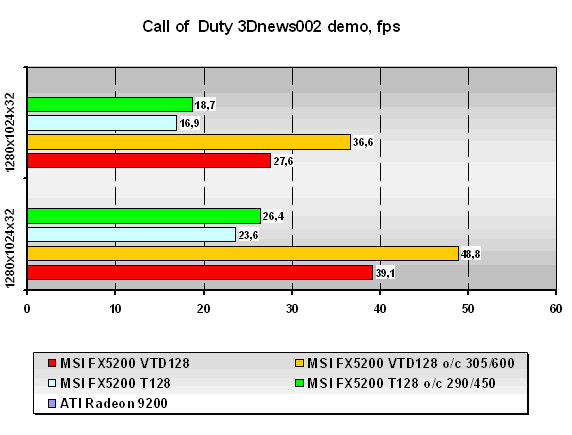

Call of Duty - новый тест в нашем тестовом наборе. Он призван заменить Return to Castle Wolfenstein, так как базируется также на движке Quake 3: Arena. Мы же пока приводим результаты и того и другого тестов, пока не соберётся база данных по Call of Duty. В игре, к сожалению, убрали все консольные команды, относящиеся к выключению звука в игре, а без звукового кодека игра наотрез отказалась запускаться. Поэтому все тесты проводились с включённым звуком.

Расклад сил вполне закономерен.


Выводы


Выводы касательно самих чипов были сделаны нами в нашем сравнительном тестировании "ATI Radeon 9200 vs NVIDIA GeForce FX 5200". Наше сегодняшнее небольшое мини-тестирование с участием представителя ATI из той же ценовой категории, что и NVIDIA GeForce FX 5200 только подтвердили сделанные нами ранее выводы, хотя тестирование на новом драйвере NVIDIA ForceWare 52.16 и внесло кое-какие положительные коррективы для видеокарт NVIDIA.

Выводы непосредственно по картам следующие:

MSI FX5200 T128:
Плата MSI FX5200 T128 представляет собой стандартное бюджетное решение для компьютеров начального уровня. Выбирать плату на базе NVIDIA GeForce FX 5200 64 бит сложно в том плане, что все производители предлагают абсолютно одинаковые решения, как с точки зрения дизайна платы, так и с точки зрения комплектации оной. Поэтому плату MSI мы можем порекомендовать пользователям только из-за традиционно высокого качества исполнения платы, чем не отличаются обычно большинство плат на NVIDIA GeForce FX 5200 64 бит. В остальных же случаях лучше всего будет ориентироваться на цену продукта.

MSI FX5200 VTD128:
Перед нами пример отличного продукта на базе чипа NVIDIA GeForce FX 5200. Превосходный комплект поставки у платы, отличный разгонный потенциал, который обеспечен в первую очередь установкой дорогостоящей, но быстрой 3.6 нс памятью и традиционно высокое качество изготовления платы делают её хорошим вариантом покупки. Как показало наше тестирование, использование 64-бит версии платы на базе чипа NVIDIA GeForce FX 5200 не даёт шансов такой плате быть востребованной в современных играх. Поэтому, если в планах всё же значится игра в не самые требовательные игры на сегодня, то MSI FX5200-VTD128 будет прекрасным выбором. Если же видеокарта нужна в офисный компьютер и спектр выполняемых задач позволяет сэкономить на видеоподсистеме компьютера, то здесь можно присмотреться всё же к MSI FX5200-T128.

Карты предоставлены компанией "ГРИНЛАЙН КОМПЬЮТЕР".
