Low-End представители NVIDIA GeForce FX линейки видеокарт MSI / Видеокарты

MSI FX5200 T128 (NVIDIA GeForce FX 5200 64 bit)

Комплект поставки:

Платы низшей ценовой категории, традиционно не отличаются богатым комплектом поставки:

Непосредственно сама плата;
1 CD с драйверами и утилитами MSI;
Наклейка "MSI";
Краткий мануал.

Для плат класса MSI FX5200 T128 - это традиционный комплект поставки, а поэтому заострять внимание читателей на этом больше не имеет смысла.

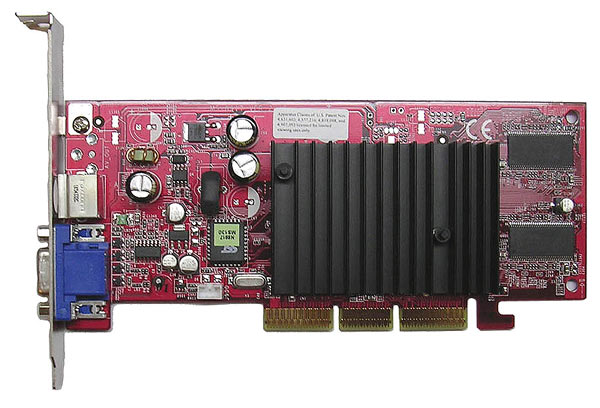

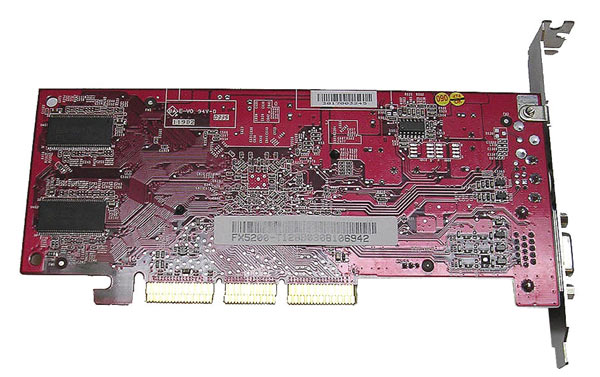

Дизайн и компоновка платы

Плата MSI FX520 выполнена по "укороченному" дизайну для 64 бит плат на NVIDIA GeForce FX 5200. PCB не отличается сложностью разводки и компоновки элементов, что, впрочем, характерно для бюджетных карт.

Карта имеет на борту 128 DDR памяти с шиной передачи данных в 64 бит, интерфейс AGP 2x/4x/8x и следующий набор выходов: 1 аналоговый и 1 S-Video порт. Посадочного места под чип VIVO на плате не предусмотрено, возможности же TV-OUT реализуется посредством самого чипа NVIDIA GeForce FX 5200.

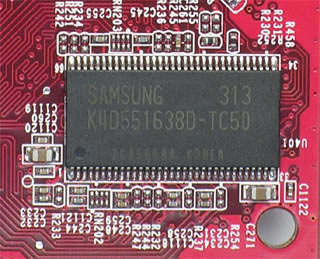

Чипы памяти производства Samsung (K4D551638D-TC50) размещены в 4 микросхемах на лицевой и оборотной сторонах печатной платы в обычной (TSOP) упаковке и имеют время выборки 5.0 нс, что соответствует примерной частоте работы 200 MHz (400 MHz), на которой память и функционирует. Графический чип работает на положенной по спецификациям частоте 250 MHz.

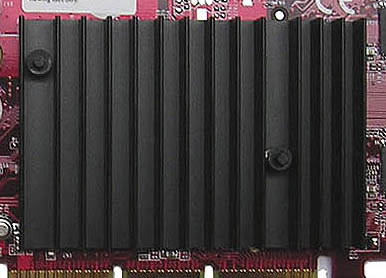

Охлаждение для чипов памяти на MSI FX5200 T128 не предусмотрено никакого - оно и понятно: медленная 5.0 нс память сильно не греется. Для графического чипа применено низкопрофильное пассивное охлаждение в виде достаточно массивного радиатора. Разоряться на кулер для видеокарты на базе NVIDIA GeForce FX 5200 не имеет смысла - чип совсем не горячий, и спецификациями самой NVIDIA кулер устанавливать не требуют.
