Обзор и тест корпуса AeroCool Aero One: идеал в бюджетном сегменте?

⇣ Содержание

Современные тенденции развития компьютерных корпусов не радуют энтузиастов, поскольку компании-производители отдают приоритет подсветке и дизайну и лишь во вторую очередь думают об эффективности охлаждения с уровнем шума или функциональных возможностях. Причём мы имеем в виду не только общедоступные бюджетные версии или модели среднего уровня, но и дорогие корпуса брендов А-класса. Так, например, если сравнить корпуса, выпущенные 5-7 лет назад, с последними новинками, то никаких серьёзных изменений в их конструкции и функциональности найти, скорее всего, не получится, а вот подсветка или всякие дизайнерские «фишки» – почти гарантированы.

Поэтому когда появляется корпус, бравирующий перед потенциальным покупателем не только моддинговыми вентиляторами и панелью из закалённого стекла, но и достойной эффективностью без лишнего шума, да ещё и по весьма привлекательной цене, пропустить его обзор и тестирование было бы непростительной ошибкой. Так что мы не смогли пройти мимо относительно свежего AeroCool Aero One, который готов похвастать удачным сочетанием всех перечисленных характеристик. И хотя без недостатков не обошлось, всё равно получилось «красиво и полезно». Впрочем, обо всём по порядку.

#Технические характеристики

Название моделиAeroCool Aero One
Тип корпуса Mid Tower
Размеры (В × Ш × Д), мм 520 × 210 × 404
Вес, кг 5,5
Боковые панели Из закалённого стекла толщиной 4 мм и из стали толщиной 0,5-0,7 мм
Цвет Чёрный или белый
Материал Сталь SPCC, чёрный АБС-пластик, стекло
Штатная система охлаждения Передние вентиляторы (вдув): 3 шт., 120 × 120 × 25 мм
Задний вентилятор (выдув): 1 шт., 120 × 120 × 25 мм
Отсеки для накопителей 0 × 5,25’’
1(+1) × 3,5’’
2(+1) × 2,5’’
Слоты расширения, шт. 7
Совместимость с материнскими платами 6,7 × 6,7” (Mini ITX), 9,6 × 9,6” (Micro ATX), 12 × 9,6” (ATX)
Порты вводы/вывода USB 3.0 × 2, HD Audio × 2
Поддержка блоков питания Любой PS/2-совместимый блок питания
Максимальная длина блока питания, мм 170 (270 – при снятой корзине для 3,5’’ HDD)
Максимальная высота кулера, мм 161
Максимальная длина видеокарт, мм 327
Пылевые фильтры, шт. 3 (спереди, сверху и снизу)
Возможность модернизации под СЖО Да
Возможность установки вентиляторов Передняя панель: 3 × 120 мм или 2 × 140 мм;
верхняя панель: 2 × 120 мм;
задняя панель: 1 × 120 мм;
кожух блока питания: 2 × 120 мм;
основание и боковые панели: не предусмотрено
Возможность установки радиаторов СЖО Передняя панель: до 360 × 120 мм;
верхняя панель: до 280 × 120 мм;
задняя панель: 120 мм;
основание и боковые панели: не предусмотрено
Дополнительно Подсветка вентиляторов с подключением к контроллеру
Гарантия производителя, лет 2
Страна производства Китай
Розничная стоимость, 3 550

Упаковка и комплектация

Поскольку корпус относится к бюджетному классу, его упаковка представляет собой простую картонную коробку с чёрными надписями на сторонах и прорезями для переноски по бокам.

Из полезной информации на коробке выделим подробные технические характеристики корпуса, а также краткий перечень ключевых особенностей на нескольких языках, включая русский.

Внутри картонной коробки корпус зафиксирован двумя пенопластовыми вставками и дополнительно облачён в полиэтиленовый пакет.

В отдельном пакетике, притянутом стяжкой к внутренней стойке корпуса, запечатаны немногочисленные комплектующие, в числе которых контроллер для подсветки вентиляторов, два набора разных винтов, пластиковые стяжки и инструкция по сборке.

Контроллер выполнен в виде компактной платы с шестью разъёмами для вентиляторов и двумя адресуемыми разъёмами подсветки. На обратной стороне платы установлен двусторонний скотч для её приклеивания в любом удобном месте корпуса.



AeroCool Aero One выпускается в Китае и продаётся в российских магазинах по цене около трёх с половиной тысяч рублей. Разумеется, блок питания в эту стоимость не входит. Добавим, что на корпус предоставляется двухлетняя гарантия.

#Дизайн

Дизайн бюджетного AeroCool Aero One на любителя: его передняя панель и верхняя крышка-козырёк напоминают капюшон небезызвестного злодея из «Звездных войн», а кроме них внимание привлекает прозрачная боковая панель из закалённого стекла. Больше никаких дизайнерских изысков в корпусе нет, да и не должно было быть — с учётом его низкой стоимости.




Корпус выполнен в форм-факторе mid tower. Его высота равна 520 мм, ширина – 210 мм, длина – 404 мм, а весит он всего пять с половиной килограммов. Используемые в корпусе материалы – сталь толщиной 0,5-0,7 мм, пластик и стекло толщиной 4 мм.

Рабочая боковая панель из стекла закрыта плёнкой, защищающей его от случайных царапин. Противоположная панель выполнена из металла и полностью глухая. Панели не взаимозаменяемые.



Передняя панель представляет собой фигурную сетку, за которой видны три 120-мм вентилятора, а также может быть установлен фильтр от попадания в корпус пыли. Радует, что никаких глухих стенок спереди нет и ничто не мешает поступлению свежего воздуха.



Задняя панель корпуса – чистая классика. Вверху – проём для интерфейсной панели материнской платы, рядом с ним — посадочное место под 120-мм вентилятор, в средней части – перфорированные заглушки для PCI-слотов (одноразовые), внизу – проём для горизонтального расположения блока питания. В общем, ничего интересного.

На верхнюю панель корпуса выведены органы управления порты и индикаторы, а также вентиляционная решётка, закрытая фильтром. Снизу видны две массивные пластиковые опоры, а также вентиляционная решётка под блоком питания.



Последняя закрыта металлическим пылевым фильтром. Его можно снять для чистки, но корпус придётся переворачивать или как минимум наклонять набок.

На пластиковых ножках приклеены 2-мм резиновые опоры, снижающие передачу вибраций и не позволяющие корпусу скользить.

В переднюю часть верхней панели выведены два порта USB 3.0, разъёмы для наушников и микрофона, индикаторы активности накопителей и питания, а также кнопки сброса и включения.

Несмотря на бюджетный класс корпуса, выполнен он в достаточной степени качественно. Стыки панелей вплотную подогнаны друг к другу, заусенцев на краях металла нет, пластик не маркий. В общем, всё очень даже неплохо.

#Внутреннее строение

Давайте разберём AeroCool Aero One. Передняя панель из пластика закрепляется на пластиковых «тюльпанах» и держится на металлическом шасси в меру жёстко. За ней находятся три 120-мм вентилятора, сориентированные на вдув в корпус.



Отметим здесь наличие отверстий и прорезей для установки 140-мм вентиляторов, правда двух вместо трёх. Сразу за вентиляторами установлен противопылевой фильтр. Он фиксируется на рамке шасси на магнитных полосках.

Ещё один короткий фильтр с таким же принципом фиксации размещён сверху корпуса.

Обе боковые панели крепятся к корпусу парой винтов с накатанной головкой из пластика.

Если отвернуть винты, панели можно снять, сдвинув их назад, для чего в них предусмотрена выштампованная в металле ручка. А вот держателей для винтов в кромках панелей не предусмотрено.

Без панелей стальное шасси выглядит следующим образом.



На поддоне указаны форм-факторы материнских плат, совместимых с корпусом. В их числе нет только плат E-ATX, но вряд ли кто-то догадается собирать на таких платах систему в AeroCool Aero One.

Корпус сравнительно узкий и короткий. Тем не менее в него должны войти кулеры высотой до 161 мм и видеокарты длиной до 327 мм. Оба значения не велики, но для бюджетной системы вполне достаточны.

Для накопителей формата 3,5 дюйма в корпусе предусмотрена только одна металлическая корзина, размещённая в передней части нижнего отсека, сразу за нижним 120-мм вентилятором. Она не контактирует с шасси корпуса напрямую, а фиксируется на резиновых втулках, поэтому греметь HDD в ней не будут.

В эту корзину можно установить два 3,5-дюймовых HDD: один внутрь, а другой закрепить сверху. Вместо верхнего можно установить 2,5-дюймовый накопитель, а ещё два таких же размещаются на тыльной стороне поддона материнской платы.



Расстояние от боковой стенки до обратной стороны поддона материнской платы равно 24 мм. Этого вполне хватит как для размещения маленьких накопителей, так и для удобной прокладки кабелей.

Для закрепления в корпусе плат расширения предусмотрены семь слотов, закрытых одноразовыми перфорированными пластинами. Выломать некоторые из них их желательно до установки в корпус материнской платы.

Здесь мы не можем не отметить хлипкость металла оставшихся перегородок, что, к сожалению, присуще большинству корпусов данного класса.

Сверху, под перфорированной панелью корпуса, предусмотрены петли для установки пары 120-мм вентиляторов либо радиатора СЖО размерами не более 240 × 120 мм.

В нижнюю часть корпуса устанавливается блок питания длиной не более 170 мм либо не более 270 мм при снятой корзине для HDD.

Он может быть сориентирован вентилятором как вниз, так и вверх. В обоих случаях доступ воздушному потоку к вентилятору блока питания будет открыт.

От передней панели корпуса отходят кабель USB 3.0, коннекторы кнопок и индикаторов передней панели и аудиокабель.

#Система охлаждения и возможности дооснащения

Штатная система охлаждения в AeroCool Aero One организована четырьмя вентиляторами размерами 120 × 120 × 25 мм. Три из них установлены на передней стенке корпуса и привёрнуты винтами-саморезами.

Обратите внимание, как изогнулся металл корпуса при закреплении вентиляторов, он действительно тонкий.

Ещё один такой же вентилятор установлен на задней стенке корпуса и сориентирован на выдув из него.

То есть налицо дисбаланс по объёму вдуваемого в корпус воздушного потока и объёму выдуваемого из него. Но так как верхняя панель корпуса перфорирована, то часть нагнетаемого в корпус воздушного потока беспрепятственно выходит через неё.

Вентиляторы выпущены компанией AeroCool и не имеют никакой маркировки на статоре, но, если судить по рамке, семилопастной крыльчатке и статору, перед нами модель Eclipse 12 ARGB, которую мы совсем недавно протестировали. Правда, с менее производительным электродвигателем (0,15 А против 0,60 А).

Мониторинг оборотов вентилятора корпуса предусмотрен только при подключении PWM-кабеля контроллера к материнской плате, и по этим данным скорость вентиляторов выше 1000 об/мин не поднимается.

В дополнение к четырём штатным вентиляторам в AeroCool Aero One можно установить пару 120-мм вентиляторов на верхнюю крышку и ещё пару таких же на кожух блока питания.

Последние, по мнению разработчиков, помогут охладить видеокарту, только не понятно, откуда они будут забирать воздух, если внизу этому будет препятствовать блок питания и корзина с накопителями, а других вентиляционных отверстий в нижней части корпуса попросту нет. В общем, на наш взгляд, лучше ограничиться максимум добавлением одного-двух вентиляторов наверх корпуса.

Корпус AeroCool Aero One узкий и короткий, но в него всё же можно установить радиаторы СЖО с вентиляторами. Так на переднюю стенку войдут радиаторы размерами до 360 × 120 мм или до 280 × 140 мм, при этом их толщина не должна превышать 30 мм.

Наверх можно поставить СЖО с радиатором 240 × 120 мм, а на заднюю стенку – 120-мм радиатор. Однако, как нам кажется, в таком тесном корпусе не стоит собирать систему жидкостного охлаждения.

#Сборка

В процессе сборки системы в корпусе AeroCool Aero One никаких отличительных особенностей нет, а для неподготовленных пользователей предусмотрена краткая инструкция. Накопители устанавливаются в корзину, которая затем размещается в нижней части корпуса. Мы разместили на ней сразу оба типа дисков.

Для прокладки кабелей предусмотрены многочисленные отверстия и прорези, а также петли для стяжек.

Несмотря на ограничение по высоте процессорного кулера, нам без проблем удалось установить в AeroCool Aero One плату с суперкулером Noctua NH-D15 chromax.black. Причём он даже не помешал закрытию боковой стенки из стекла, благо его вентиляторы можно повесить пониже.



Контроллер вентиляторов и подсветки можно как закрепить винтами на обратной стороне поддона материнской платы, так и приклеить в любом другом удобном месте.

Контроллер соединяется с корпусными вентиляторами, а также отдельным кабелем с адресуемым 5-В разъёмом подсветки материнской платы и с SATA-разъёмом блока питания. Полностью схема подключения выглядит так.

В собранном и закрытом виде AeroCool Aero One выглядит волне компактно и аккуратно.

Подсветка вентиляторов не чрезмерно яркая, а при подключении контроллера к плате она вообще может быть настроена как угодно.

Если же проявить немного произвольного творчества при фотографировании подсветки, то иногда можно получить весьма неожиданные, но очень даже впечатляющие результаты.

#Конфигурация, методика и тестирование

Оценку эффективности охлаждения компонентов в корпусе системного блока AeroCool Aero One и его уровня шума мы проводили на тестовой конфигурации, состоящей из следующих комплектующих:

  • системная плата: ASRock X299 OC Formula (Intel X299 Express, LGA2066, BIOS P1.90 от 29.11.2019);
  • процессор: Intel Core i9-7900X 3,3-4,5 ГГц (Skylake-X, 14++ нм, U0, 10 × 1024 Kбайт L2, 13,75 Мбайт L3, TDP 140 Вт);
  • система охлаждения процессора: Noctua NH-D15 chromax.black (два 150-мм Noctua NF-A15 HS-PWM на 770~1440 об/мин);
  • термоинтерфейс: ARCTIC MX-4 (8,5 Вт/(м·К);
  • оперативная память: DDR4 4 × 8 Гбайт G.Skill TridentZ Neo 32GB (F4-3600C18Q-32GTZN), XMP 3600 МГц 18-22-22-42 CR2 при 1,35 В;
  • видеокарта: NVIDIA GeForce RTX 2060 SUPER Founders Edition 8 Гбайт/256 бит, с разгоном до 1600-1780(2055)/15600 МГц;
  • накопители:
    • для системы и бенчмарков: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
    • для игр и бенчмарков: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
  • корпуса:
  • блоки питания:
    • be quiet! Straight Power 10 500W (BN231) (0,5 кВт, 80 Plus Gold), 135-мм вентилятор;
    • Corsair AX1500i Digital ATX (1,5 кВт, 80 Plus Titanium), 140-мм вентилятор.

Десятиядерный процессор на BCLK 100 МГц при фиксированном в значении 43 множителе и установленной на первый (высший) уровень стабилизации функции Load-Line Calibration был разогнан до частоты 4,3 ГГц с повышением напряжения в BIOS материнской платы до 1,042 В.

Для прогрева комплектующих внутри корпусов мы использовали индивидуальную нагрузку для каждого отдельного компонента. Центральный процессор нагружался тестом Small FFTs из Prime95 29.8 build 6. Мониторинг температурных показателей выполнялся программой HWiNFO64 версии 6.22-4060.

Видеокарта в сегодняшней тестовой конфигурации не относится к разряду очень горячих, поэтому чтобы несколько усложнить задачу корпусам мы разогнали её до частот 1600-1780(2055)/15600 МГц.

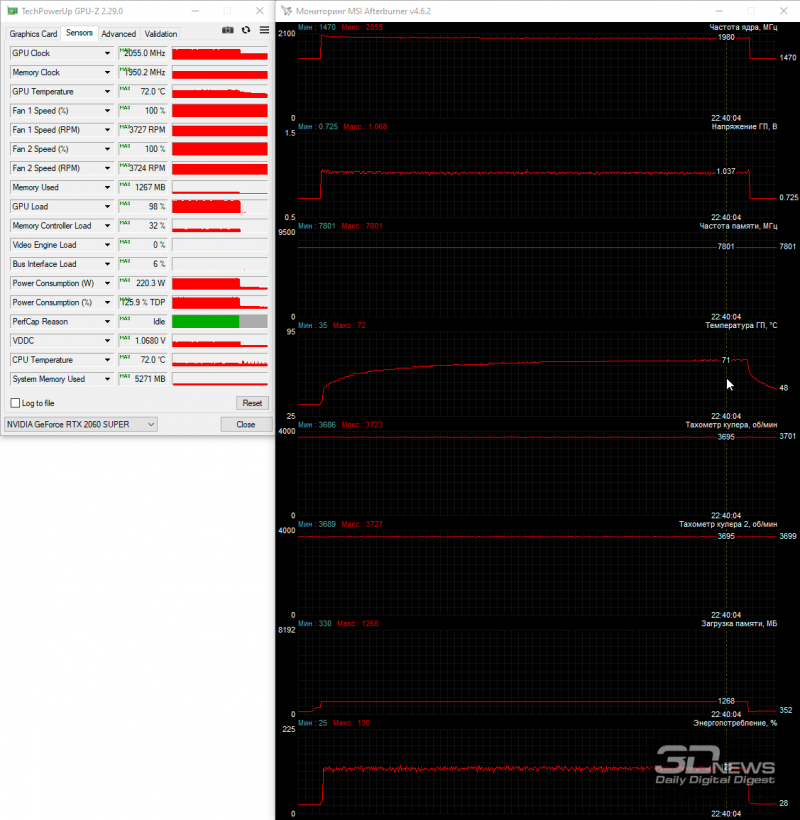

Видеокарта нагружалась стресс-тестом Fire Strike Extreme из пакета 3DMark, а для её мониторинга использовались программы GPU-Z версии 2.29.0 и MSI Afterburner версии 4.6.2.

Температура в помещении во время тестов контролировалась электронным термометром и колебалась в диапазоне от 24,5 до 25,0 градуса Цельсия. Уровень шума корпусов мы измеряли электронным шумомером «ОКТАВА-110А», зафиксированным на штативе на расстоянии точно 600 мм от корпуса системного блока. Нижняя граница измерений данного шумомера составляет 22,0 дБА.

Оценку (ни в коем случае не прямое сравнение) эффективности охлаждения компонентов в AeroCool Aero One мы провели, сопоставив показатели с результатами нашего эталонного корпуса Thermaltake Core X71, дооснащённого шестью 140-мм вентиляторами be quiet! Silent Wings 3 на скорости 990 об/мин. AeroCool Aero One тестировался только со штатными вентиляторами, но в двух режимах: без переднего фильтра и при его установке на металлической раме корпуса сразу за вентиляторами (пометка filter на диаграмме).

Давайте посмотрим на результаты тестирования температурного режима основных комплектующих, собранных в двух корпусах системных блоков на диаграмме.

Как в целом по температурам, так и с учётом того, против какого корпуса сегодня AeroCool Aero One выступает, его результаты эффективности охлаждения можно назвать отличными. Так, по температуре центрального процессора Aero One без переднего пылевого фильтра не уступает Thermaltake Core X71 ни одного градуса Цельсия, а при установке фильтра пиковая температура процессора возрастает на 4 градуса Цельсия, что нельзя назвать критичной величиной. По температурам VRM материнской платы корпус AeroCool без фильтра сумел даже опередить своего грозного соперника и не проиграть ему с фильтром.

Чуть скромнее эффективность новинки при охлаждении разогнанной видеокарты. С автоматической регулировкой скорости вентиляторов температуры NVIDIA GeForce RTX 2060 SUPER Founders Edition в корпусе AeroCool без переднего фильтра на 2 градуса Цельсия выше, чем в Thermaltake Core X71, и на 4 градуса Цельсия выше при установке фильтра. Но здесь не стоит забывать, что чем выше температуры видеокарты, тем выше скорость вентиляторов её системы охлаждения. Поэтому нужно добавить, что в Aero One вентиляторы разогнанной GeForce RTX 2060 SUPER вращались на скорости до 2400 об/мин без фильтра и до 2700 об/мин при его использовании, тогда как в Core X71 в тех же условиях выше 2300 об/мин вентиляторы не раскручивались. Иначе говоря, в лучше вентилируемом корпусе шумит такая видеокарта меньше. При вручную заданных максимальных оборотах вентиляторов видеокарты разница в температурах между корпусами сохранилась.

Теперь ознакомимся с уровнем шума корпусов в режиме без нагрузки на процессор или видеокарту.

По уровню шума AeroCool Aero One с четырьмя штатными 120-мм вентиляторами работает чуть тише Thermaltake Core X71 с шестью 140-мм вентиляторами be quiet!. При этом корпус всё же не дотягивает до субъективного комфорта, хотя и совсем немного. Поскольку фильтр устанавливается за вентиляторами, то на уровень шума корпуса он не влияет. Треска вентиляторов или вибраций панелей корпуса во время тестирования и измерений уровня шума мы не выявили. С этим у Aero One всё очень даже хорошо.

#Заключение

AeroCool Aero One оказался довольно удачной бюджетной моделью с хорошей вентиляцией внутренних компонентов, в том числе и при установке входящего в комплект фильтра на переднюю панель. Корпус короткий и узкий, но при этом способен вместить в себя высокие башенные кулеры и системы жидкостного охлаждения с радиаторами длиной до 360 мм, хотя собирать СЖО в столь ограниченном пространстве мы бы не рекомендовали. Кроме этого, Aero One может быть дооснащён дополнительными вентиляторами, имеет красивую подсветку с возможностью синхронизации и прозрачную боковую панель из закалённого стекла. Сюда же добавим, что уровень шума корпуса невысокий.

В то же время, как и любая бюджетная модель, AeroCool Aero One не лишён недостатков. В их числе тонкий металл (особенно это ощущается в пазах крепления передних вентиляторов и в пластинах крепления PCIe-слотов), отсутствие возможности ручной регулировки скорости вентиляторов, уже упомянутая выше теснота, ограниченное количество посадочных мест для накопителей, а также отсутствие какой-либо звукоизоляции. И всё же, поскольку за AeroCool Aero One просят такую скромную сумму, на все эти недостатки вполне можно закрыть глаза, либо придётся увеличивать бюджет и выбирать из других моделей.
