Обзор и тестирование материнской платы MSI MEG Z490 Godlike: трудно быть богом

Наряду с другими производителями тайваньская компания MSI представила свои материнские платы для процессоров Comet Lake-S конструктивного исполнения LGA1200, причём сразу много и разных. В общей сложности в ассортименте компании 11 материнских плат: от простенькой и недорогой Z490-A PRO до элитной MEG Z490 Godlike, возглавляющей серию фирменных моделей MSI для экстремального оверклокинга MEG (MSI Enthusiast Gaming). В этой серии четыре модели, и на любой из них можно выжать из существующих процессоров Intel максимум, если у вас есть очень-очень эффективное охлаждение и удачный экземпляр процессора. Однако именно «богоподобная» MEG Z490 Godlike находится на вершине этой иерархии — и именно с неё мы начнём знакомство с платами MSI на Intel Z490.

⇡#Обзор материнской платы MSI MEG Z490 Godlike

⇡#Технические характеристики и стоимость

⇡#Упаковка и комплектация

Большая картонная коробка, в которой поставляется MSI MEG Z490 Godlike, имеет вертикальную ориентацию и пластиковую ручку для переноски. На её лицевой стороне изображена сама плата, а рядом указано название серии и модели.

На противоположной стороне коробки рассказывается о ключевых особенностях продукта, указаны его краткие характеристики и приведён перечень портов интерфейсной панели.

Особенности платы детализированы под верхней откидной крышкой коробки.

На бумажной наклейке с одного из торцов можно найти серийный номер продукта и очень краткое перечисление технических характеристик.

Внутри основной упаковки размещены ещё две плоские коробки. В одной из них лежит собственно плата, а в другой – комплектующие. В их числе всевозможные кабели и аксессуары, антенны для беспроводного модуля связи, инструкции и наклейки.

Также в комплект входит плата расширения M.2 Xpander-Z Gen4 S для дополнительных накопителей формата NVMe M.2. С ней мы познакомимся по ходу статьи.

Поскольку название новой платы MSI – MEG Z490 Godlike – созвучно с чем-то возвышенным, то и с её стоимостью компания мелочиться не стала: приобрести данную модель можно по цене более-менее приличного ноутбука, то есть не менее чем за 70 тысяч рублей. Также за эту сумму вы получите трехлетнюю гарантию на плату.

⇡#Дизайн и особенности

MSI MEG Z490 Godlike выполнена в лучших традициях флагманских плат на любых наборах системной логики: форм-фактор E-ATX (305 × 277 мм), «броня» почти по всей площади текстолита и вес в полтора процессорных суперкулера.

Ярких деталей в дизайне платы нет, но благодаря гладким зеркальным поверхностям вставок и рубленым радиаторам на портах накопителей M.2 MEG Z490 Godlike выглядит интересно, современно и строго.

Сзади на текстолите установлена защитная и усиливающая пластина Chest Plate, а также пластины-теплораспределители на силовых цепях.

На интерфейсной панели платы есть всё необходимое для любых задач, не считая видеовыходов, которые на платах такого уровня теряют всякий смысл. Здесь кнопки обновления BIOS и сброса CMOS, комбинированный PS/2-порт, 10 портов USB разных типов, две сетевые розетки, коннекторы для антенн беспроводного модуля связи, оптический выход и пять позолоченных аудиоразъёмов.

Все порты обозначены пиктограммами либо подписаны, а USB в дополнение к этому выделены цветом.

Без радиаторов и пластикового кожуха плата выглядит следующим образом.

В основе MSI MEG Z490 Godlike лежит восьмислойный текстолит, а отверстия крепления в нём имеют двойное кольцо точек заземления — это должно гарантировать усиленную защиту от электростатических разрядов.

Плата сложная и, пожалуй, даже перенасыщенная компонентами и контроллерами, разобраться в которых поможет инструкция по эксплуатации и схема расположения основных элементов из неё.

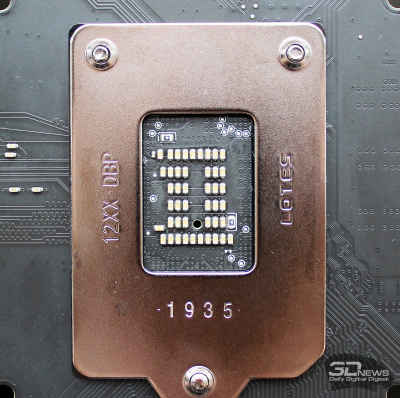

Процессорный разъём LGA1200 на MSI MEG Z490 Godlike отличается от гнезда на других платах с Intel Z490 иным расположением и количеством стабилизирующих конденсаторов, а также отверстием под термодатчик.

В перечень совместимых с платой процессоров включены все вышедшие в конструктивном исполнении LGA1200 процессоры, от 35-ваттного Intel Pentium Gold G6500T до флагманского Intel Core i9-10900K с его официальным, но не реальным 125-ваттным TDP.

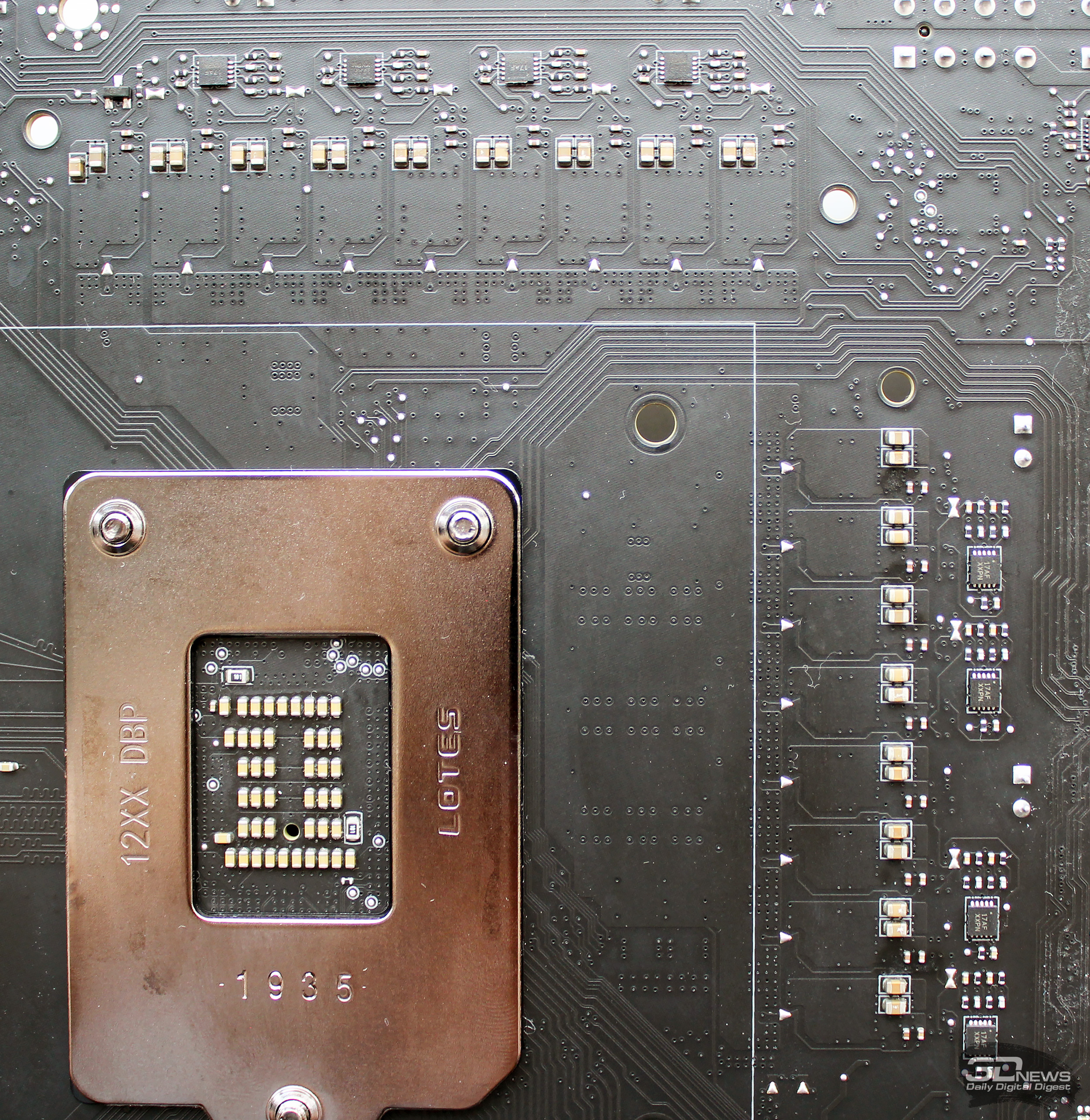

Система питания центрального процессора построена по 16-фазной схеме.

Каждая фаза состоит из Intersil ISL99390 MOSFET на 90 А и титановой катушки третьего поколения.

Таким образом, суммарно на процессор плата может подать 1440 А, чего хватит для любых настоящих и будущих процессоров Intel (готовьте только блок питания помощнее). Ещё одна фаза питания точно такой же компоновки отведена на VCCSA.

Управление питанием реализовано восьмиканальным контроллером Intersil ISL69269 с удвоителями Intersil ISL6617A, симметрично распаянными на обратной стороне текстолита.

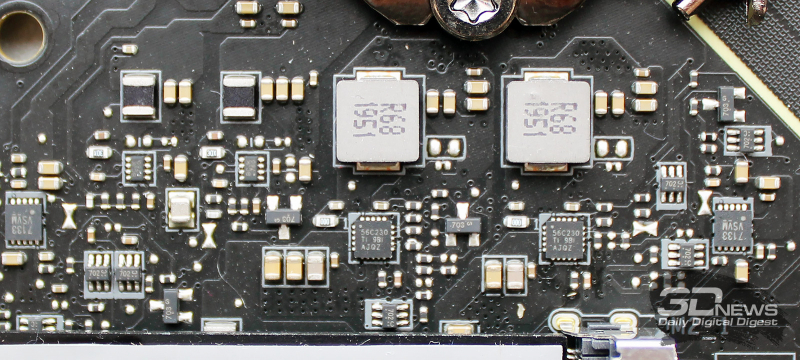

Ниже процессорного разъёма можно увидеть ещё две фазы питания, которые, по всей видимости, отведены на VCCIO.

Для обеспечения питанием на MSI MEG Z490 Godlike предусмотрен один 24-контактный разъём, пара восьмиконтактных и одна шестиконтактная колодка в нижней части текстолита.

Подключать кабель к ней рекомендуется только при установке на плату двух видеокарт с высоким уровнем энергопотребления. Про установку трёх видеокарт на платах с чипсетом Intel Z490 говорить не приходится из-за ограничений числа линий PCI-Express (возможна только схема x8/x8/x4).

Кстати, о чипсете. На MSI MEG Z490 Godlike он накрыт плоским радиатором с пластиковой накладкой и термопрокладкой. Её следы видны на кристалле чипсета.

Ресурсы Intel Z490 вкупе с ресурсами центрального процессора распределены на следующей блок-схеме.

Четыре слота DIMM для оперативной памяти стандарта DDR4 имеют металлическую оболочку Steel Armor, усиливающую слоты и защищающую контакты в них от электромагнитных помех, а также дополнительные точки пайки к текстолиту. Замки модулей в слотах размещены только с правой стороны.

На MSI MEG Z490 Godlike память организована по топологии Daisy Chain. Плата поддерживает работу с модулями эффективной частотой 5,0 ГГц, примеры которых уже есть в сертифицированном списке, а фирменная технология DDR4 Boost должна облегчить разгон и повысить стабильность. Добавим, что система питания памяти одноканальная.

Как и слоты оперативной памяти, все PCI-Express 3.0 x16 также облачены в оболочку Steel Armor, усилившую их на излом в четыре раза.

Отметим, что первый слот находится далеко от зоны процессорного разъёма, значит, он не помешает установке габаритных суперкулеров. Именно он и второй слот подключены к процессорным линиям PCI-Express и могут работать в режимах x16/x0 или x8/x8. Коммутация работы слотов реализована усилителями сигнала Pericom PI3EQX16.

Нижний PCI-Express 3.0 x16 может работать только в режиме x4, а кроме него есть ещё маленький PCI-Express x1 для карт расширения. Варианты распределения чипсетных и процессорных линий между слотами PCI-Express и портами M.2 приведены в таблице.

Здесь же добавим, что, по официальной информации MSI, плата MEG Z490 Godlike поддерживает высокоскоростную шину PCI-Express 4.0, которая будет активирована одновременно с выпуском новых процессоров Intel и обновлением BIOS.

В плане портов для накопителей SATA-типа плата ничем особенным не выделяется: силами чипсета Intel Z490 реализованы шесть портов SATA III с пропускной способностью до 6 Гбит/с.

А вот с портами M.2 для SSD ситуация куда интереснее. На самой плате есть три порта Turbo M.2, пропускная способность каждого из которых может достигать 32 Гбит/с. Первые два порта работают от чипсета и поддерживают как SATA-, так и PCI Express-накопители длиной от 42 до 110 мм.

Нижний слот использует процессорные линии и может работать исключительно с PCIe-накопителями длиной от 42 до 80 мм. Для всех накопителей в портах M.2 предусмотрены двусторонние радиаторы с термопрокладками.

Дополнительно увеличить число высокоскоростных накопителей поможет входящая в комплект MSI MEG Z490 Godlike плата расширения M.2 Xpander-Z Gen4 S, причём сразу же с нативной поддержкой шины PCI-Express 4.0.

В неё можно установить ещё два активно-охлаждаемых SSD длиной от 42 до 110 мм.

Как и другие флагманские платы, MSI MEG Z490 Godlike оснащена 10-гигабитным сетевым контроллером Aquantia AQC107, а также 2,5-гигабитным Realtek RTL8125B.

За беспроводные сети отвечает модуль Intel AX201 с поддержкой Wi-Fi 6 и Bluetooth 5.1. Распределить сетевые потоки поможет утилита MSI Gaming Lan Manager.

Разработчики MSI MEG Z490 Godlike оснастили плату сразу девятнадцатью портами USB разных типов. На интерфейсной панели – 10 портов, включая пару USB 3.2 Gen2 (Type-C), реализованных контроллером Intel T803A900 (интерфейс Thunderbolt 3 с пропускной способностью до 40 Гбит/с).

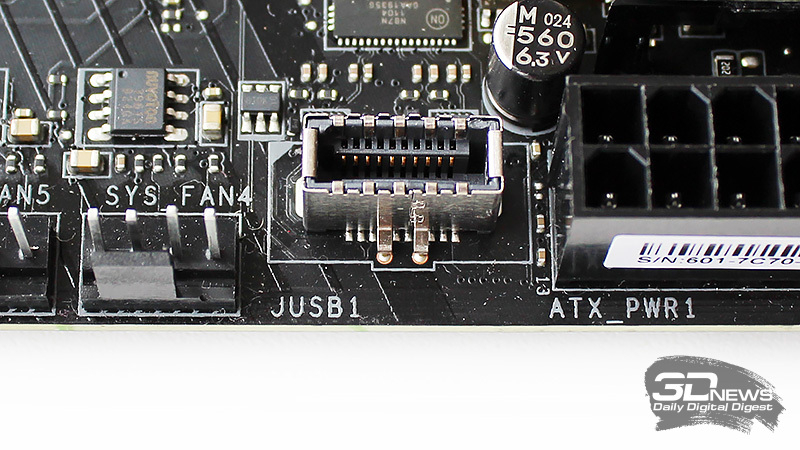

На текстолите платы распаяны две колодки USB 2.0 (4 порта), две USB 3.2 Gen1 (4 порта от хаба ASMedia ASM1074) и один высокоскоростной USB 3.2 Gen2 для передней панели корпуса системного блока.

Похоже, что Realtek ALC1220 монополизировал рынок аудио для высокопроизводительных плат, поскольку мы тестируем уже третий по счёту флагман на Intel Z490 — и на нём вновь установлен именно этот аудиопроцессор.

Аппаратно улучшить качество звука должен цифроаналоговый преобразователь ESS E9018 combo DAC, аудиоконденсаторы Chemicon, выделенный усилитель для наушников с сопротивлением 600 Ом, защита от щелчков при подключении кабеля, а также изоляция зоны аудиокомпонентов от остальной части печатной платы токонепроводящей полоской.

В эту же копилку добавим позолоченные разъёмы и поддержку технологии пространственного звучания Nahimic 3.

Функции Multi I/O и мониторинга на MSI MEG Z490 Godlike реализованы контроллером Nuvoton NCT6687D-M.

К плате можно подключить 10 вентиляторов с поддержкой ШИМ — либо без неё, тогда регулировка скорости будет осуществляться напряжением (DC).

Кроме этого, предусмотрен трёхконтактный разъём Water Flow и два коннектора для термодатчиков.

Набор инструментов для разгона процессора также вполне достаточный: к контактным точкам для замеров напряжений и перемычкам добавлены LED-индикаторы, разнообразные кнопки и многофункциональный индикатор POST-кодов.

Последний реализован достаточно оригинально: он соседствует с небольшим дисплеем, на который можно выводить разного рода информацию, включая данные мониторинга.

Разумеется, не обошлось на MSI MEG Z490 Godlike без подсветки — ну куда же теперь без неё, родимой? Подсвечивается зона радиатора чипсета и — особенно красиво — зона кожуха интерфейсной панели (дракон на первом фото в статье как раз оттуда). Фирменная система подсветки называется MSI Mystic Light и поддерживает несчётное количество режимов работы.

Расширить подсветку платы светодиодными лентами помогут три разъёма RGB LED, два из которых адресуемые. В дополнение на плате есть 3-контактный коннектор Corsair LED для подключения подсветки продуктов этой компании и управления ею.

Большинство коннекторов размещены внизу текстолита платы. Там же в придачу к уже продемонстрированным кнопкам и разъёмам можно увидеть небольшой переключатель выбора BIOS.

На MSI MEG Z490 Godlike двойной BIOS с возможностью автоматического восстановления образа из резервной микросхемы и обновления без использования процессора и оперативной памяти.

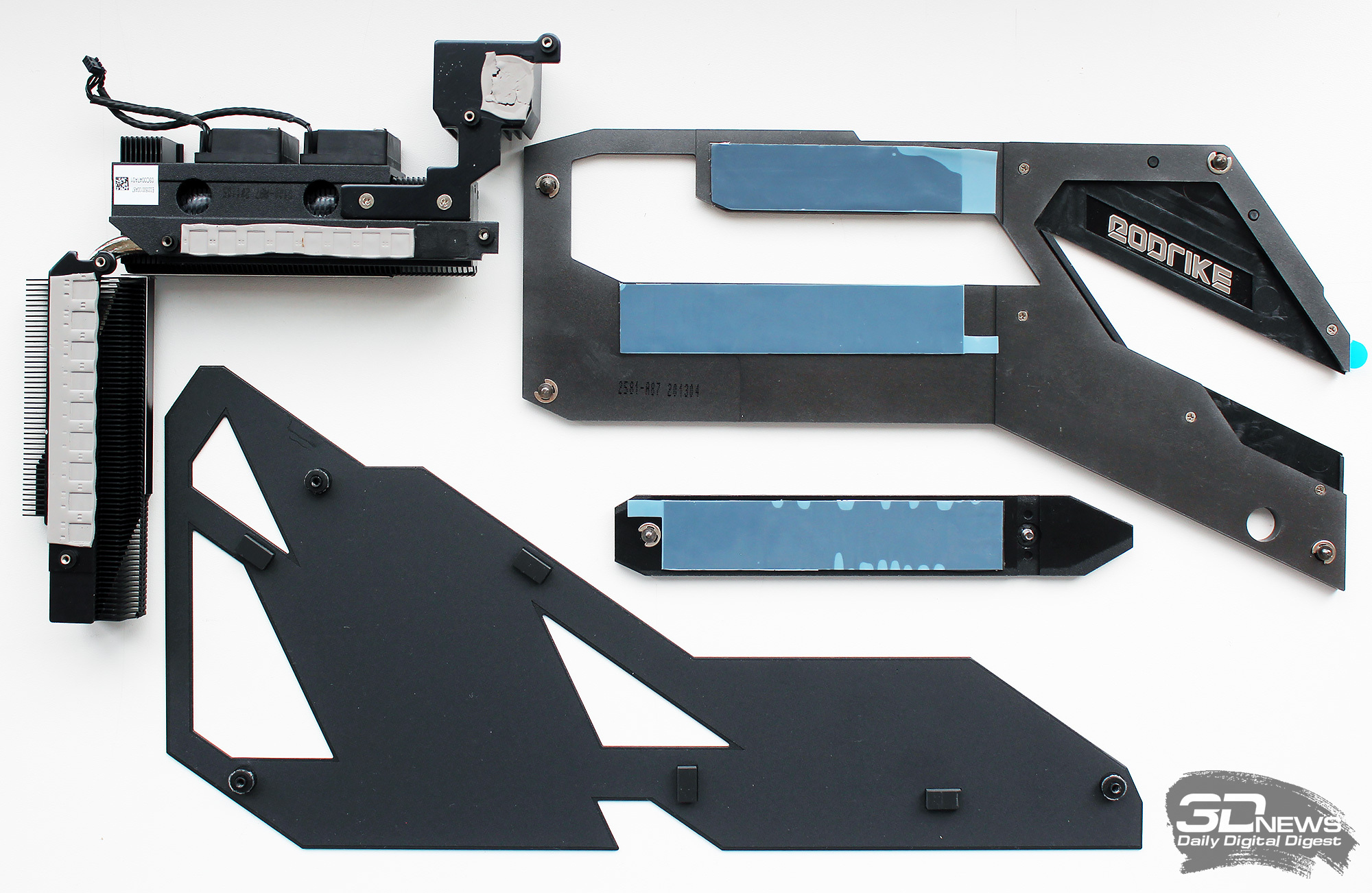

Для охлаждения цепей VRM предусмотрен двойной радиатор с тепловой трубкой, а пластина с обратной стороны платы выполняет только защитную функцию и усиливает плату на изгиб.

На радиаторе VRM установлены два маленьких вентилятора.

Эффективность их работы у нас вызывает большие сомнения, поскольку они засасывают воздух ниоткуда и выбрасывают в никуда. Хорошо, что включаются они только при достижении цепями VRM температуры 70 градусов Цельсия и выше.

Особое умиление в этих вентиляторах вызывает соотношение диаметра ротора и полезной площади лопастей, которые больше похожи на зубья пилы, чем на лопасти вентилятора. MSI лучше было бы обойтись вовсе без этих маленьких «вертушек».

⇡#Возможности UEFI BIOS

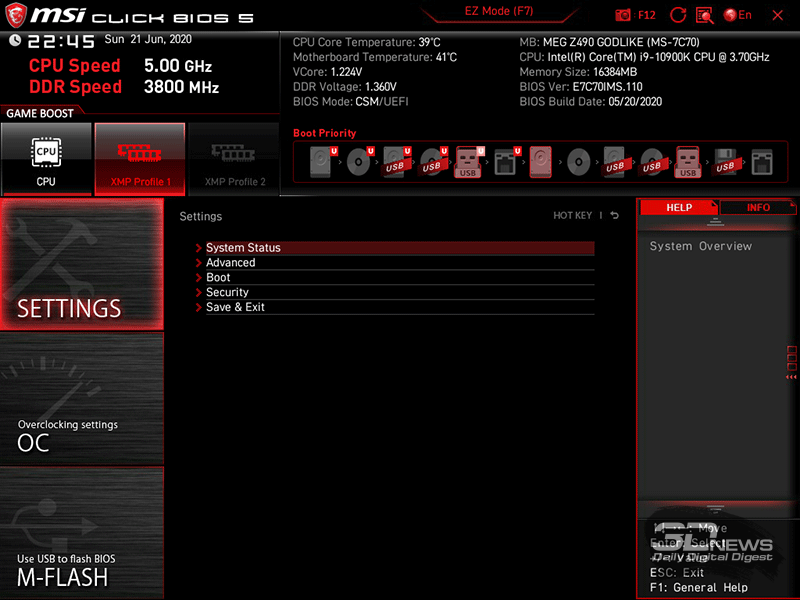

Флагманская плата MSI MEG Z490 Godlike наделена AMI UEFI BIOS с мультиязычным интерфейсом, графической оболочкой и фирменным названием MSI Click BIOS 5. Последняя доступная на момент тестов версия 7C70v11 была датирована 20 мая текущего года. Стартует плата в режиме базовых настроек EZ Mode, где можно не только получить информацию о системе и основных настройках, но и активировать режим авторазгона процессора Gamу Boost и XMP оперативной памяти.

При переключении в расширенный режим верхняя панель окна остаётся неизменной, а вот в нижних двух третях экрана появляются шесть основных разделов.

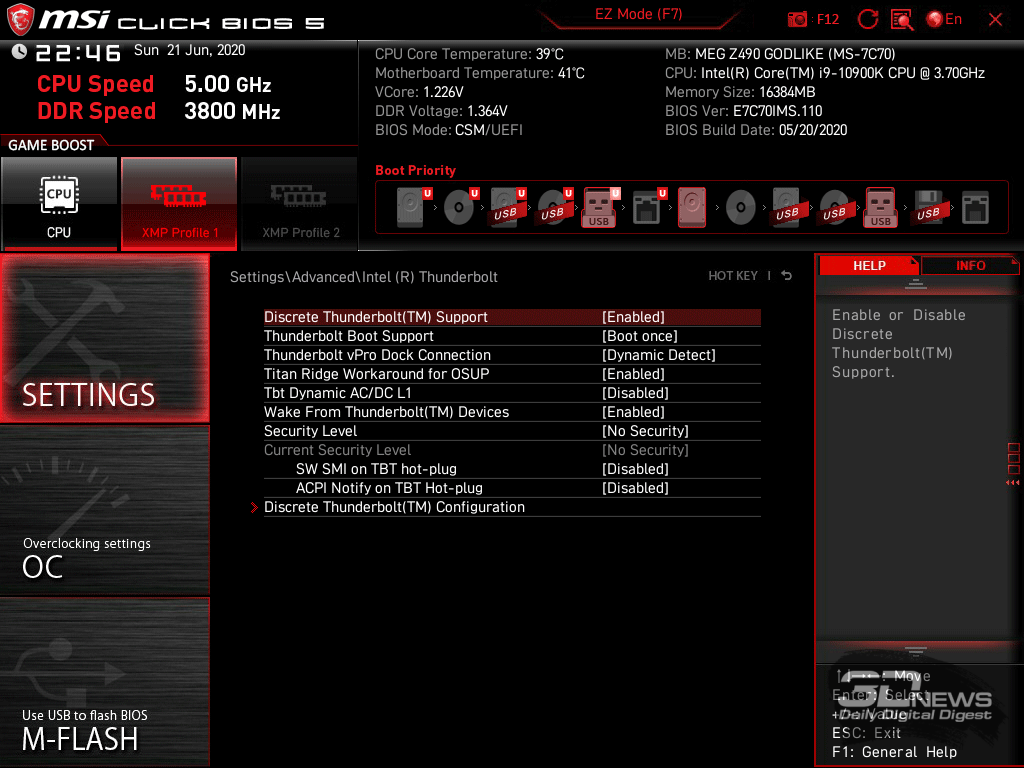

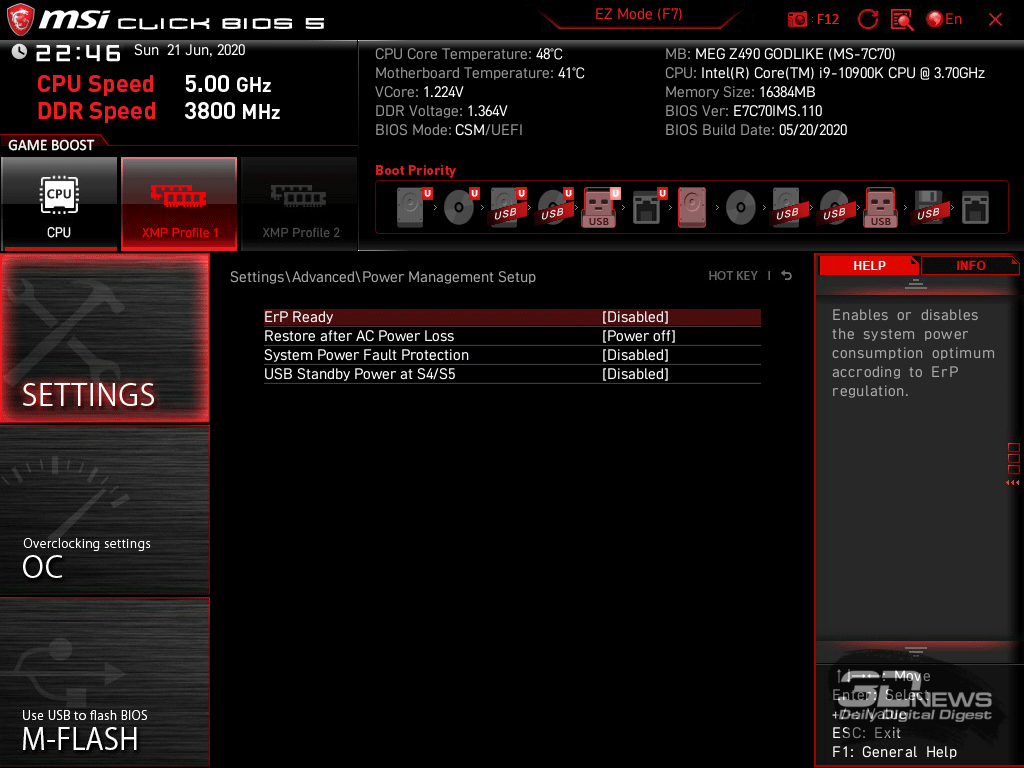

В первом собраны настройки периферийных устройств и контроллеров платы, параметры загрузки и безопасности.

Поскольку эти настройки не требуют дополнительных комментариев, то мы просто приведём скриншоты BIOS с ними.

Куда более интересен раздел BIOS с говорящим названием OC. Здесь есть где развернуться оверклокеру: для изменения доступны любые параметры работы процессора и оперативной памяти, включая регулировку напряжений и лимитов.

Возможности изменения основных напряжений в BIOS материнской платы MSI MEG Z490 Godlike мы приведём в таблице с указанием максимальных и минимальных значений, а также шага их изменения.

Также в BIOS доступно изменение всех существующих на планете таймингов оперативной памяти.

В специальном подразделе сгруппированы настройки памяти, относящиеся к так называемой тренировке чипов при их разгоне или тонкой настройке.

Конечно же, есть и подраздел с регулировками стабилизации напряжений, где основной параметр – CPU Loadline Calibration Control – имеет восемь уровней стабилизации с графическим представлением степени этой самой стабилизации. Во время тестирования платы мы коснёмся этой темы отдельно.

Для центрального процессора и памяти есть подробнейшие информационные окна BIOS.

Настроенный BIOS платы можно сохранять в шести профилях, хотя хотелось бы восемь. Впрочем, для нынешнего поколения процессоров Intel эта «проблема» неактуальна.

Есть в BIOS и встроенная утилита мониторинга и настройки подключённых к плате вентиляторов, а также браузер платы.

Единственная ошибка BIOS данной версии, которую нам удалось зафиксировать во время настройки, — это зависание оболочки при попытке отключения контроллера Thunderbolt 3, а в остальном она работает без сбоев и быстро. Отображение изменённых настроек при выходе из BIOS здесь также присутствует.

⇡#Разгон и стабильность

Проверка стабильности, оверклокерского потенциала и производительности материнской платы MSI MEG Z490 Godlike была проведена в закрытом корпусе системного блока при температуре в помещении от 26,8 до 27,2 градуса Цельсия. Конфигурация тестового стенда состояла из следующих комплектующих:

• системная плата: MSI MEG Z490 Godlike (Intel Z490, LGA1200, BIOS 7C70v11 от 25.05.2020);
• процессор: Intel Core i9-10900K 3,7-5,3 ГГц (Comet Lake-S, 14+∞+ нм, Q0, 10 × 256 Kбайт L2, 20 Мбайт L3, TDP 125 Вт);
• система охлаждения CPU: Noctua NH-D15 chromax.black (два 140-мм вентилятора Noctua NF-A15 на 770–1490 об/мин);
• термоинтерфейс: ARCTIC MX-4;
• видеокарта: MSI GeForce GTX 1660 SUPER Ventus XS OC GDDR6 6 Гбайт/192 бит 1530-1815/14000 МГц;
• оперативная память: DDR4 2 × 8 Гбайт G.Skill TridentZ Neo (F4-3600C18Q-32GTZN), XMP 3600 МГц 18-22-22-42 CR2 при 1,35 В;
• системный диск: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
• диск для программ и игр: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
• архивный диск: Samsung Ecogreen F4 HD204UI 2 Тбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
• звуковая карта: Auzen X-Fi HomeTheater HD;
• корпус: Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM [BL067], 990 об/мин, три – на вдув, три – на выдув);
• панель управления и мониторинга: Zalman ZM-MFC3;
• блок питания: Corsair AX1500i Digital ATX (1,5 кВт, 80 Plus Titanium), 140-мм вентилятор.

Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro (1909 18363.900) с установкой следующих драйверов:

• чипсет материнской платы Intel Chipset Drivers – 10.1.18383.8213 WHQL от 16.05.2020;
• Intel Management Engine Interface (MEI) – 2016.14.0.1555 WHQL от 13.05.2020;
• драйверы видеокарты – NVIDIA GeForce 445.78 WHQL от 26.03.2020.

Стабильность системы при разгоне мы проверяли стресс-утилитой Prime95 29.4 build 8 и другими бенчмарками, а мониторинг проводился с помощью HWiNFO64 версии 6.27-4190.

Традиционно перед тестированием приведём характеристики платы с помощью утилиты AIDA64 Extreme.

Сначала мы проверили автоматические настройки BIOS платы, лишь активировав XMP оперативной памяти и отключив неиспользованные контроллеры. Процессор стартовал в штатном режиме и работал на частотах вплоть до 5,3 ГГц.

Первый тест Prime95 мы провели без использования AVX-инструкций — и по итогам сразу стало понятно, что даже при автоматических настройках BIOS плата MSI MEG Z490 Godlike снимает ограничения процессора по уровню TDP (215 ватт в пике нагрузки при 125 ваттах в спецификациях Intel Core i9-10900K).

⇡#Автоматические настройки BIOS (AVX выключены)

Напряжение ядра процессора в нагрузке держалось на уровне 1,188 В, а его максимальная температура достигла 80 градусов Цельсия. Особо отметим, что при автоматических настройках BIOS плата не завышает напряжения VCCIO и VCCSA, в отличие от флагманских решений других производителей на базе набора логики Intel Z490. Цепи VRM греются не выше 56 градусов Цельсия, вентилятор их радиатора не работает.

Далее настал черёд теста Prime95 с активированными AVX-инструкциями.

⇡#Автоматические настройки BIOS (AVX активированы)

При такой нагрузке частота процессора держится на отметке 4,9 ГГц при напряжении 1,195 В и пиковом уровне TDP чуть выше 281 Вт. Температуры, как видите, значительно выше, чем без использования AVX, чего и следовало ожидать. Тем не менее даже при столь существенно возросшей нагрузке цепи VRM платы прогрелись только до скромных 67 градусов Цельсия, а вентилятор по-прежнему не включался.

Далее, прежде чем перейти к попыткам разгона, мы проверили эффективность алгоритмов работы функции стабилизации напряжения на ядре процессора – Loadline Calibration (LLC). Нам удалось протестировать три уровня LLC — от самого слабого, 8, до уровня ниже среднего, 6. Процессор работал в номинальном режиме, а в нагрузке AVX-инструкции не участвовали. Результаты получились довольно интересными.

LLC 8, 1,188 В, 81℃

LLC 7, 1,231 В, 88℃

LLC 6, 1,272 В, 96℃

С минимальным уровнем LLC плата стабилизирует процессор точно так же, как и при автоматических настройках, то есть MSI MEG Z490 Godlike задействует минимальный алгоритм LLC, если ничего не менять в BIOS. Следующий (седьмой) уровень увеличивает напряжение на ядре процессора в нагрузке с 1,188 до 1,213 В, а максимальная температура возрастает на 7 градусов Цельсия. Ещё агрессивнее себя ведёт шестой уровень LLC, при котором напряжение повышалось до явно избыточных 1,272 В с ростом температуры до 96 градусов Цельсия. Ну а наши попытки протестировать ещё более высокий, пятый уровень стабилизации закончились перегревом процессора спустя уже три минуты теста Prime95.

Разгон нашего экземпляра Intel Core i9-10900K на плате MSI MEG Z490 Godlike закончился точно таким же результатом, как и на флагманских платах ASUS и Gigabyte: 5,0 ГГц одновременно по всем ядрам при 1,225 В и LLC 4.

При этом температура наиболее горячего ядра процессора повышалась до 88 градусов Цельсия, а температура элементов цепей VRM не превысила 60 градусов Цельсия.

На чуть более высокой частоте, 5,1 ГГц, процессору потребовались 1,285 В (LLC 4), но через 3-4 минуты теста он попросту уходил за 100 градусов Цельсия даже под суперкулером. Собирать кастомную СЖО для этих дополнительных 0,1 ГГц было бессмысленно, поэтому мы перешли к проверке оперативной памяти на топовой материнской плате MSI.

Правда, на MEG Z490 Godlike, как и на двух ранее протестированных платах, получить от двух восьмигигабайтных модулей G.Skill TridentZ Neo номиналом 3,6 ГГц с исходными таймингами 18-22-22-42 CR2 более чем 3,8 ГГц при снижении основных таймингов до 18-21-21-43 CR2 и корректировке вторичных задержек нам не удалось. Очевидно, что проблема в модулях памяти, а не в материнских платах.

⇡#Производительность

Теперь проверим производительность системы на MSI MEG Z490 Godlike в номинальном режиме и при разгоне процессора/памяти в нескольких бенчмарках.

MSI MEG Z490 Godlike Intel Core i9-10900K auto, ring 4,3 ГГц DDR4 2 × 8 Гбайт G.Skill TridentZ Neo XMP (3,6 ГГц 18-22-22-42 CR2)	MSI MEG Z490 Godlike Intel Core i9-10900K 5,0 ГГц, ring 4,7 ГГц DDR4 2 × 8 Гбайт G.Skill TridentZ Neo tweak (3,8 ГГц 18-21-21-43 CR2)
AIDA64 Extreme 5 cache & memory benchmark
WinRAR 5.91 beta 1
7-Zip 20.00 alpha

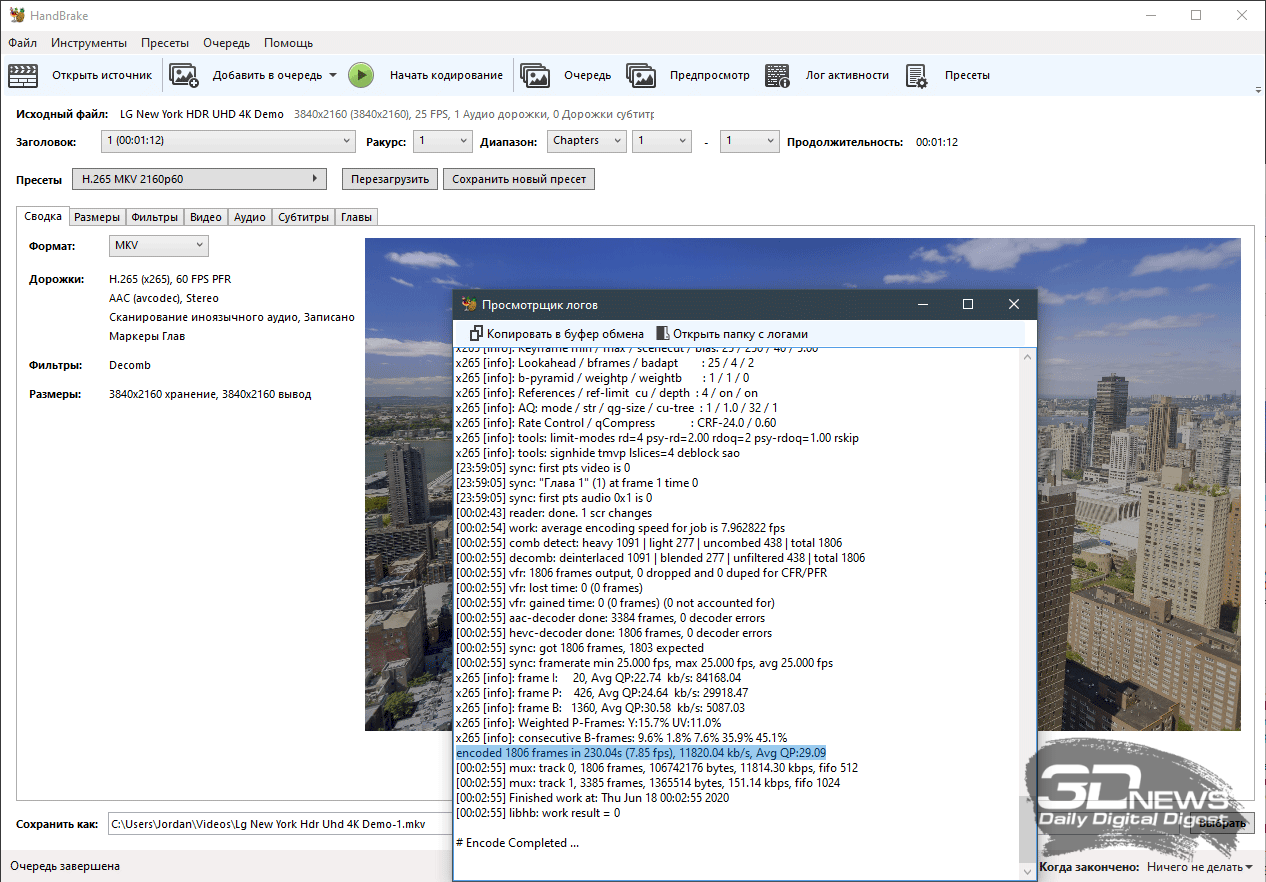

HandBrake v1.3.1

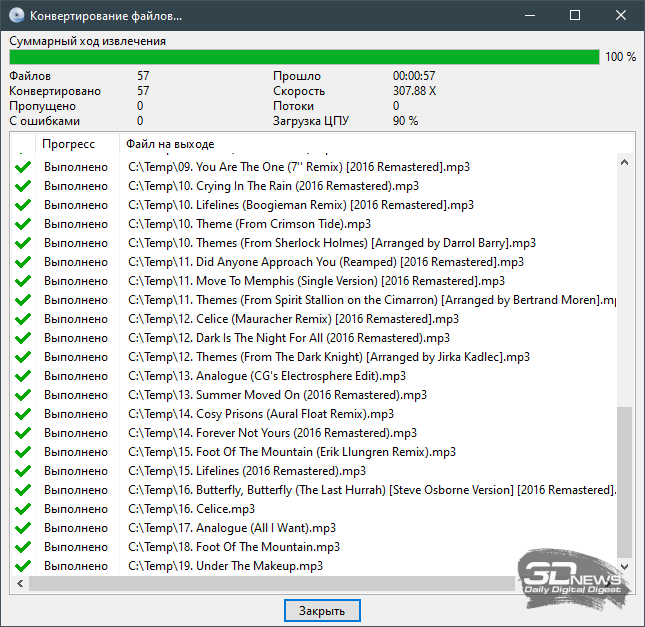

EZ CD Audio Converter 9.1 (1,85 Гбайт FLAC в MP3 320 Кбит/с)
Blender 2.90 Alpha
Corona 1.3

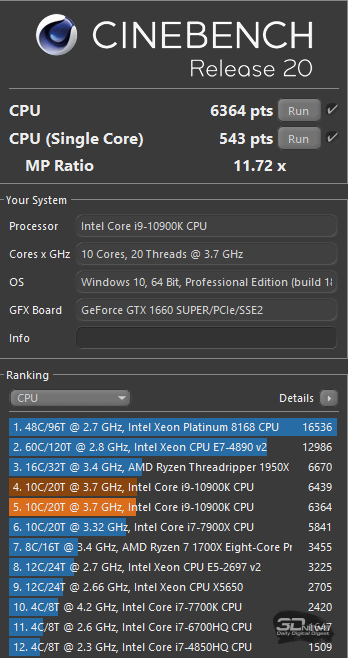

CINEBENCH R20.060
3DMark 2.11.6911 s64, Time Spy CPU test

Несмотря на тот факт, что серьёзных успехов в разгоне процессора и памяти по очевидным причинам мы не достигли, в большинстве тестов производительность удалось поднять довольно заметно. Если же сравнивать полученные на MSI MEG Z490 Godlike в бенчмарках результаты с итогами таких же тестов из статей про ASUS ROG Maximus XII Extreme и Gigabyte Z490 Aorus Xtreme, то можно увидеть, что разницы в производительности между тремя этими платами практически нет.

⇡#Заключение

Флагманская MSI MEG Z490 Godlike имеет на своём борту всё необходимое для создания игровой системы с одной или двумя видеокартами. На плату можно установить самый быстрый игровой процессор, который она обеспечит предельно мощной системой питания с пассивным или активным охлаждением. Выжать максимум из существующего «железа» поможет поддержка пятигигагерцевой оперативной памяти, а также трёх накопителей в портах M.2 на текстолите и ещё пары на карте расширения, отлаженный BIOS с широкими возможностями регулировки напряжений и многочисленные оверклокерские инструменты. На плате имеются три самых быстрых сетевых контроллера, аппаратно улучшенный звуковой процессор, 19 портов USB и прочие всевозможные оптимизации.

Каких-то серьёзных недостатков у MSI MEG Z490 Godlike нам найти не удалось, да и несерьёзных недостатков — тоже. Конечно, к ним можно было бы отнести, например, очень высокую стоимость платы, ограничения набора системной логики Intel Z490 или скудный оверклокерский потенциал процессоров Intel Comet Lake-S. Но только первый из перечисленных можно взвалить на плечи MSI (и то цена на неё установлена примерно такая же, как и на остальные платы этого класса), а вторые два от компании не зависят, и с ними MEG Z490 Godlike ничего не может поделать. Да и коронавирус этот подорвал продажи системных плат. Так что в наше время трудно не только обычным материнским платам, но и богоподобным моделям тоже.
